PANDUAN PENGGUNA GLL 215 Professional BOSCH

id Petunjuk-Petunjuk untuk Penggunaan Orisinal vi Bn gc hng dn s dng

Bahasa Indonesia Petunjuk Keselamatan Petunjuk lengkap ini harus dibaca dan diperhatikan agar tidak terjadi bahaya dan Anda dapat bekerja dengan aman saat menggunakan alat ukur ini. Apabila alat ukur tidak digunakan sesuai dengan petunjuk yang disertakan, keamanan alat ukur dapat terganggu. Janganlah sekali-kali menutupi atau melepas label keselamatan kerja yang ada pada alat ukur ini. SIMPAN PETUNJUK INI DENGAN BAIK DAN BERIKAN KEPADA PEMILIK ALAT UKUR BERIKUTNYA. u Perhatian – jika perangkat pengoperasian atau perangkat pengaturan atau prosedur lain selain yang dituliskan di sini digunakan, hal ini dapat menyebabkan terjadinya paparan radiasi yang berbahaya. u Alat pengukur dikirim dengan tanda peringatan laser (ditandai dengan ilustrasi alat pengukur di halaman grafis). u Jika teks pada tanda peringatan laser tidak tertulis dalam bahasa negara Anda, tempelkan label yang tersedia dalam bahasa negara Anda di atas label berbahasa Inggris sebelum Anda menggunakan alat untuk pertama kalinya. Jangan melihat sinar laser ataupun mengarahkannya kepada orang lain atau hewan baik secara langsung maupun dari pantulan. Sinar laser dapat membutakan seseorang, menyebabkan kecelakaan atau merusak mata. u Jika radiasi laser mengenai mata, tutup mata Anda dan segera gerakkan kepala agar tidak terkena sorotan laser. u Jangan mengubah peralatan laser.u Jangan gunakan kacamata pelihat laser (aksesori) sebagai kacamata pelindung. Kacamata pelihat laser digunakan untuk mendeteksi sinar laser dengan lebih baik, namun tidak melindungi dari sinar laser. u Jangan gunakan kacamata pelihat laser (aksesori) sebagai kacamata hitam atau di jalan raya. Kacamata pelihat laser tidak menawarkan perlindungan penuh terhadap sinar UV dan mengurangi persepsi warna. u Perbaiki alat ukur hanya di teknisi ahli resmi dan gunakan hanya suku cadang asli. Dengan demikian, keselamatan kerja dengan alat ukur ini selalu terjamin. u Jangan biarkan anak-anak menggunakan alat ukur laser tanpa pengawasan. Hal ini dapat menyilaukan orang lain atau diri sendiri secara tidak sengaja. u Jangan mengoperasikan alat ukur di area yang berpotensi meledak yang di dalamnya terdapat cairan, gas, atau serbuk yang dapat terbakar. Di dalam alat pengukur dapat terjadi bunga api, yang lalu menyulut debu atau uap. Jauhkan alat pengukur dan aksesori magnetis dari alat implan dan perangkat medis semacamnya, seperti misalnya alat pacu jantung atau pompa insulin. Magnet pada alat pengukur dan aksesori menciptakan medan yang dapat memengaruhi fungsi alat implan dan perangkat medis. u Jauhkan alat pengukur dan aksesori magnetis dari media penyimpanan data magnetis dan perangkat yang sensitif terhadap magnet. Daya magnet dari perkakas listrik dan aksesori dapat mengakibatkan data- data hilang secara permanen. Spesifikasi produk dan performa Perhatikan ilustrasi yang terdapat pada bagian depan panduan pengoperasian. Tujuan penggunaan Alat pengukur dirancang untuk menentukan dan memeriksa garis horizontal dan vertikal dan juga titik tegak lurus. Alat ukur ditujukan untuk digunakan di dalam maupun di luar ruangan. Produk ini adalah produk laser konsumen sesuai dengan EN50689. Ilustrasi komponen Nomor-nomor pada ilustrasi komponen sesuai dengan gambar alat pengukur pada halaman gambar. (1) Outlet sinar laser (2) Peringatan baterai (3) Display penguncian pendulum (4) Tombol untuk mode pengoperasian titik laser (5) Tombol untuk mode pengoperasian garis laser (6) Tutup kompartemen baterai (7) Penguncian tutup kompartemen baterai (8) Alur pemandu Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)296 | Bahasa Indonesia (9) Tombol on/off (10) Dudukan tripod 1/4" (11) Dudukan tripod 5/8" (12) Nomor seri (13) Label peringatan laser (14) Tripod putar (RM1) (15) Rel pemandu (16) Slot pengencang (17) Magnet (18) Penjepit untuk langit-langit

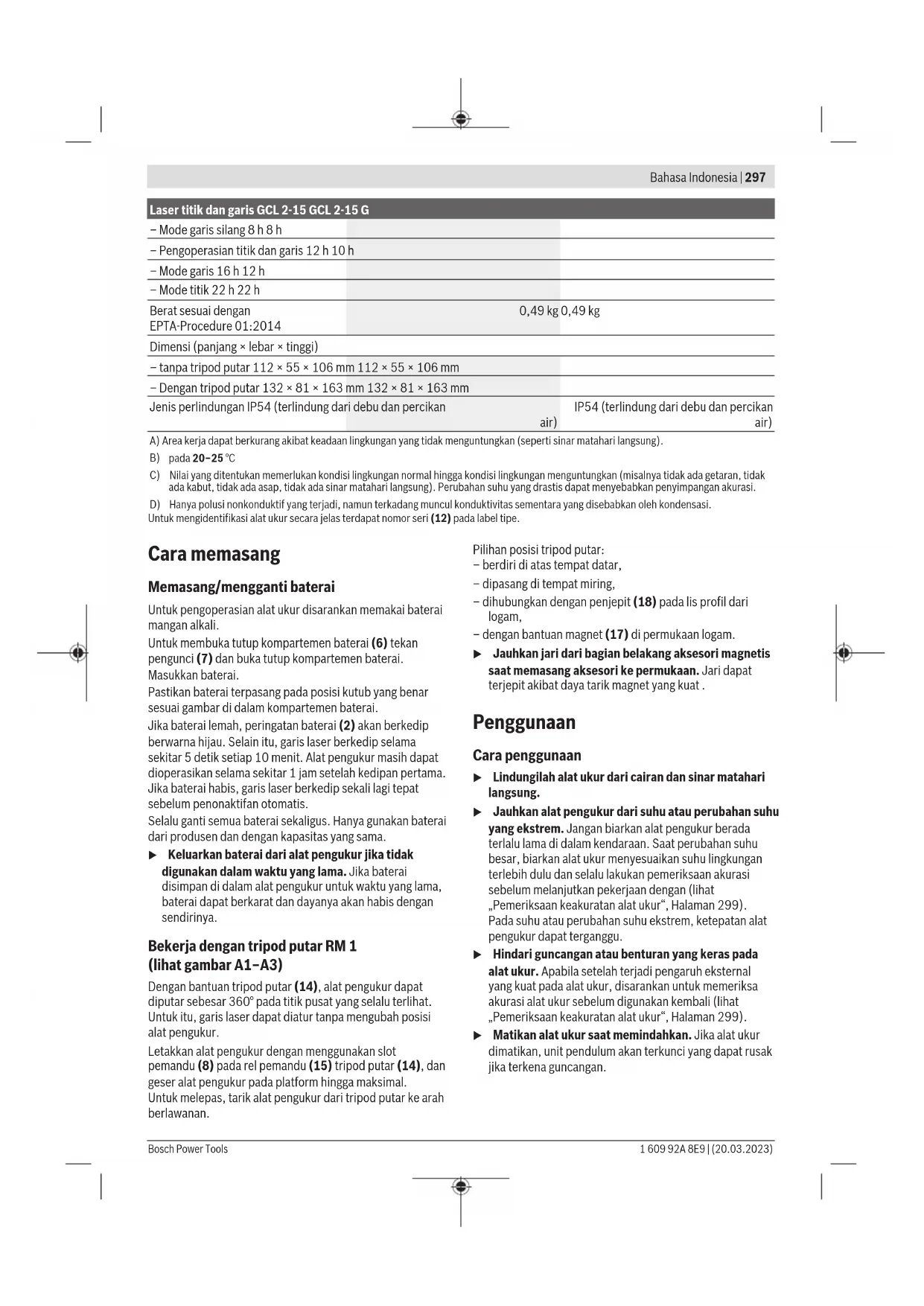

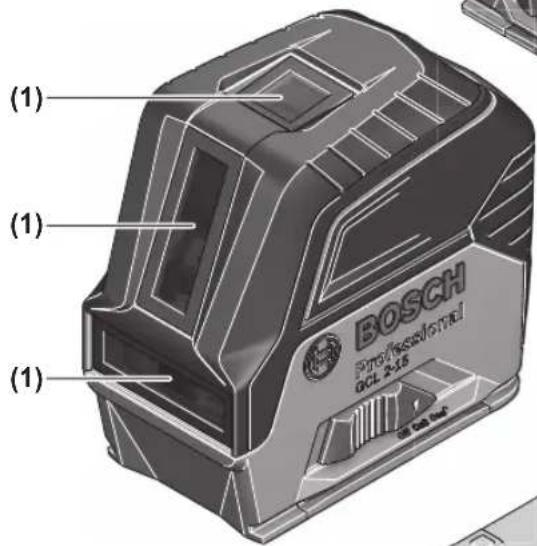

Aksesori yang digambarkan atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat ditemukan dalam program aksesori kami. Data teknis Laser titik dan garis GCL 2-15 GCL 2-15 G Nomor model 3 601 K66 E.. 3 601 K66 J.. Area kerja

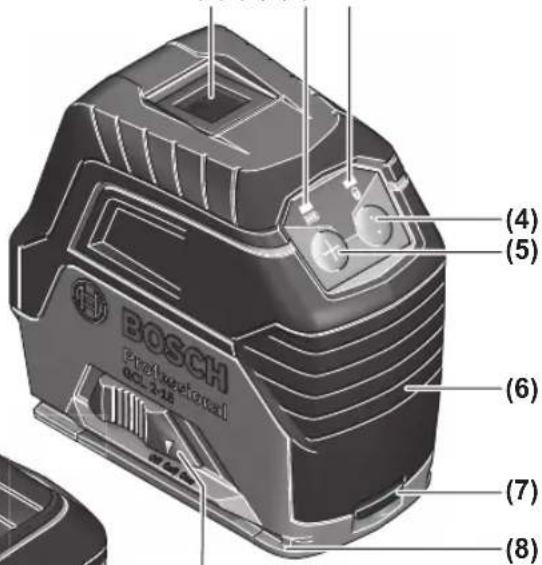

pada 20–25°C C) Nilai yang ditentukan memerlukan kondisi lingkungan normal hingga kondisi lingkungan menguntungkan (misalnya tidak ada getaran, tidak ada kabut, tidak ada asap, tidak ada sinar matahari langsung). Perubahan suhu yang drastis dapat menyebabkan penyimpangan akurasi. D) Hanya polusi nonkonduktif yang terjadi, namun terkadang muncul konduktivitas sementara yang disebabkan oleh kondensasi. Untuk mengidentifikasi alat ukur secara jelas terdapat nomor seri (12) pada label tipe. Cara memasang Memasang/mengganti baterai Untuk pengoperasian alat ukur disarankan memakai baterai mangan alkali. Untuk membuka tutup kompartemen baterai(6) tekan pengunci(7) dan buka tutup kompartemen baterai. Masukkan baterai. Pastikan baterai terpasang pada posisi kutub yang benar sesuai gambar di dalam kompartemen baterai. Jika baterai lemah, peringatan baterai(2) akan berkedip berwarna hijau. Selain itu, garis laser berkedip selama sekitar 5detik setiap 10menit. Alat pengukur masih dapat dioperasikan selama sekitar 1jam setelah kedipan pertama. Jika baterai habis, garis laser berkedip sekali lagi tepat sebelum penonaktifan otomatis. Selalu ganti semua baterai sekaligus. Hanya gunakan baterai dari produsen dan dengan kapasitas yang sama. u Keluarkan baterai dari alat pengukur jika tidak digunakan dalam waktu yang lama. Jika baterai disimpan di dalam alat pengukur untuk waktu yang lama, baterai dapat berkarat dan dayanya akan habis dengan sendirinya. Bekerja dengan tripod putarRM1 (lihatgambarA1–A3) Dengan bantuan tripod putar(14), alat pengukur dapat diputar sebesar 360° pada titik pusat yang selalu terlihat. Untuk itu, garis laser dapat diatur tanpa mengubah posisi alat pengukur. Letakkan alat pengukur dengan menggunakan slot pemandu(8) pada rel pemandu(15) tripod putar(14), dan geser alat pengukur pada platform hingga maksimal. Untuk melepas, tarik alat pengukur dari tripod putar ke arah berlawanan. Pilihan posisi tripod putar: – berdiri di atas tempat datar, – dipasang di tempat miring, – dihubungkan dengan penjepit(18) pada lis profil dari logam, – dengan bantuan magnet(17) di permukaan logam. u Jauhkan jari dari bagian belakang aksesori magnetis saat memasang aksesori ke permukaan. Jari dapat terjepit akibat daya tarik magnet yang kuat. Penggunaan Cara penggunaan u Lindungilah alat ukur dari cairan dan sinar matahari langsung. u Jauhkan alat pengukur dari suhu atau perubahan suhu yang ekstrem. Jangan biarkan alat pengukur berada terlalu lama di dalam kendaraan. Saat perubahan suhu besar, biarkan alat ukur menyesuaikan suhu lingkungan terlebih dulu dan selalu lakukan pemeriksaan akurasi sebelum melanjutkan pekerjaan dengan (lihat „Pemeriksaan keakuratan alat ukur“, Halaman299). Pada suhu atau perubahan suhu ekstrem, ketepatan alat pengukur dapat terganggu. u Hindari guncangan atau benturan yang keras pada alat ukur. Apabila setelah terjadi pengaruh eksternal yang kuat pada alat ukur, disarankan untuk memeriksa akurasi alat ukur sebelum digunakan kembali (lihat „Pemeriksaan keakuratan alat ukur“, Halaman299). u Matikan alat ukur saat memindahkan. Jika alat ukur dimatikan, unit pendulum akan terkunci yang dapat rusak jika terkena guncangan. Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)298 | Bahasa Indonesia Mengaktifkan/menonaktifkan perkakas listrik Untuk menghidupkan alat pengukur, geser tombol on/ off(9) pada posisi On (untuk bekerja dengan penguncian pendulum) atau pada posisi On (untuk bekerja dengan perataan otomatis). Alat pengukur segera memancarkan sinar laser dari outlet sinar laser(1) begitu dihidupkan. u Jangan mengarahkan sinar laser pada orang lain atau binatang dan jangan melihat ke sinar laser, juga tidak dari jarak jauh. Untuk mematikan alat pengukur, geser tombol on/off (9) ke posisi Off. Unit pendulum akan terkunci ketika alat pengukur dimatikan. u Jangan biarkan alat ukur yang aktif berada di luar pengawasan dan matikan alat ukur setelah digunakan. Sinar laser dapat menyilaukan mata orang lain. Saat suhu pengoperasian melebihi batas maksimum yang diperbolehkan sebesar 50°C, alat akan mati untuk melindungi dioda laser. Setelah alat pengukur menjadi dingin, alat pengukur siap dipakai dan bisa dihidupkan kembali. Penonaktifan otomatis Jika tidak ada tombol yang ditekan selama sekitar 120menit pada alat pengukur, alat pengukur secara otomatis akan mati untuk melindungi baterai. Untuk menyalakan kembali alat pengukur setelah dimatikan secara otomatis, tombol on/off dapat digeser(9) ke posisi "Off" dan nyalakan kembali alat pengukur, atau tekan tombol mode pengoperasian titik laser(4) atau mode pengoperasian garis laser(5). Mematikan sementara penonaktifan otomatis Untuk mematikan penonaktifan otomatis, tekan dan tahan tombol mode pengoperasian garis laser (saat alat pengukur diaktifkan)(5) setidaknya selama 3 detik. Jika fungsi tersebut dinonaktifkan, sinar laser akan berkedip sesaat sebagai konfirmasi. Catatan: Jika suhu pengoperasian sebesar 45°C terlampaui, penonaktifan otomatis tidak dapat lagi dimatikan. Untuk mengaktifkan penonaktifan otomatis, matikan dahulu alat ukur, kemudian hidupkan lagi. Menyetel mode pengoperasian Alat pengukur dilengkapi dengan beberapa mode pengoperasian yang dapat diganti sewaktu-waktu: – Pengoperasian titik dan garis silang: Alat pengukur menghasilkan garis laser horizontal dan vertikal ke depan serta titik laser vertikal ke atas dan bawah. Garis laser membentuk silang dengan sudut 90°. – Pengoperasian garis horizontal: Alat pengukur menghasilkan garis laser horizontal ke depan. – Pengoperasian garis secara vertikal: Alat pengukur menghasilkan garis laser vertikal ke depan. Saat mengatur posisi alat pengukur di dalam ruangan, garis laser vertikal ditampilkan di langit-langit melalui titik laser atas. Saat mengatur posisi alat pengukur langsung pada dinding, garis laser vertikal menghasilkan garis laser yang hampir melingkar penuh (garis 360°). – Pengoperasian titik: Alat pengukur menghasilkan titik laser vertikal ke atas dan ke bawah. Semua mode pengoperasian selain mode titik dapat dipilih dengan perataan otomatis maupun dengan penguncian pendulum. Bekerja dengan levelling otomatis Urutan langkah-langkah Mode garis horizontal Mode garis vertikal Mode titik Display penguncian pendulum(3) Gambar Tombol on/off(9) di posisi " On"

Tekan 2× tombol untuk mode pengoperasian garis laser(5)

Tekan 3× tombol untuk mode pengoperasian garis laser(5)

Tekan 4× tombol untuk mode pengoperasian garis laser(5)

Mode garis silang Mode titik dapat diaktifkan atau dinonaktifkan terlepas dari pengaturan mode garis: Tekan 1× tombol untuk mode pengoperasian titik laser(4)

1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsBahasa Indonesia | 299 Garis laser dan/atau titik laser berkedip cepat jika alat pengukur berada di luar area levelling otomatis. Ketika alat diubah ke mode "Bekerja dengan penguncian pendulum" selama bekerja dengan perataan otomatis (tombol on/off(9) di posisi On), pilihan kombinasi pertama display pada mode ini akan selalu diaktifkan. Bekerja dengan penguncian pendulum Urutan langkah-langkah Mode garis horizontal Mode garis vertikal Mode titik Display penguncian pendulum(3) Gambar Tombol on/off(9) di posisi " On"

Merah Tekan 3× tombol untuk mode pengoperasian garis laser(5)

Mode garis silang Pada mode "Bekerja dengan penguncian pendulum", garis laser berkedip secara terus-menerus dalam tempo lambat. Ketika alat diubah ke mode "Bekerja dengan penguncian pendulum" selama bekerja dengan perataan otomatis (tombol on/off(9) di posisi On), pilihan kombinasi pertama display pada mode ini akan selalu diaktifkan. Levelling otomatis Bekerja dengan levelling otomatis (lihat gambarB1–E1) Pasang alat pengukur pada permukaan yang datar dan stabil atau kencangkan pada tripod putar(14). Untuk penggunaan dengan levelling otomatis, geser tombol on/off (9) ke posisi " On". Levelling otomatis akan menyeimbangkan kondisi yang tidak rata di dalam kisaran levelling otomatis sebesar ±4° secara otomatis. Begitu sinar laser tidak lagi berkedip, alat pengukur akan melakukan levelling. Jika perataan otomatis tidak dapat dilakukan, misalnya karena permukaan posisi alat pengukur menyimpang lebih dari 4° dari posisi horizontal, sinar laser akan berkedip dalam tempo cepat. Pada situasi tersebut, letakkan alat pengukur secara mendatar dan tunggulah sampai dilakukan perataan otomatis. Begitu alat pengukur berada di dalam area perataan otomatis sebesar ±4°, sinar laser akan menyala terus-menerus. Jika selama pengoperasian, alat pengukur diguncangkan atau dipindahkan, alat pengukur akan melakukan levelling secara otomatis. Setelah penyetelan ini, periksalah posisi dari sinar laser-sinar laser terhadap titik-titik patokan, untuk menghindarkan terjadinya kesalahan yang diakibatkan karena alat pengukur dipindahkan. Bekerja dengan penguncian pendulum (lihatgambarF1) Untuk pengerjaan dengan penguncian pendulum, geser tombol on/off(9) ke posisi " On". Display penguncian pendulum(3) menyala merah dan garis laser berkedip dalam tempo lambat. Saat bekerja dengan penguncian pendulum, perataan otomatis dinonaktifkan. Alat pengukur dapat dipegang dengan tangan atau ditempatkan pada permukaan yang miring. Sinar laser tidak lagi diratakan dan tidak lagi tegak lurus satu sama lain. Pemeriksaan keakuratan alat ukur Pengaruh terhadap ketelitian Suhu sekitar memberikan pengaruh terbesar. Khususnya perbedaan suhu dari tanah ke atas dapat mempengaruhi sinar laser. Untuk meminimalkan pengaruh panas dari panas yang naik dari lantai, direkomendasikan untuk menggunakan alat pengukur pada tripod. Selain itu alat ukur sebaiknya dipasang di bagian tengah permukaan kerja. Selain pengaruh dari luar, pengaruh khusus perangkat juga dapat menyebabkan kerusakan (seperti misalnya benturan atau guncangan keras). Oleh karena itu, periksa ketepatan levelling terlebih dahulu sebelum memulai proses. Pertama periksa tingginya serta ketepatan perataan garis laser horizontal, kemudian ketepatan perataan garis leser vertikal. Jika pada pemeriksaan akurasi ternyata hasil pengukuran melebihi ambang batas maksimal, bawa alat pengukur ke Service Center Bosch untuk reparasi. Periksa ketepatan tinggi dari garis horizontal Untuk melakukan pemeriksaan ini diperlukan jarak kosong sepanjang 5m pada permukaan yang stabil di antara dua dinding A dan B. – Pasang alat pengukur di dekat dinding A pada tripod atau letakkan pada permukaan yang stabil dan rata. Nyalakan alat pengukur. Pilih pengoperasian garis silang dengan levelling otomatis. Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)300 | Bahasa Indonesia

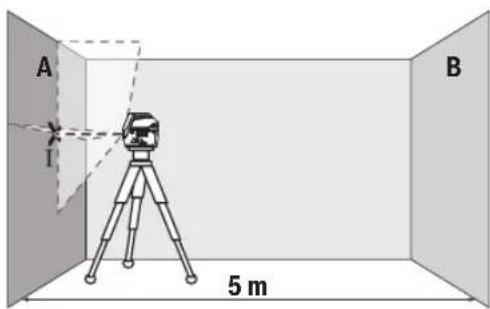

5 m – Bidikkan laser pada dinding A dan biarkan alat ukur melakukan levelling otomatis. Tandai bagian tengah titik di mana garis laser akan saling berpotongan pada dinding (titik Ⅰ).

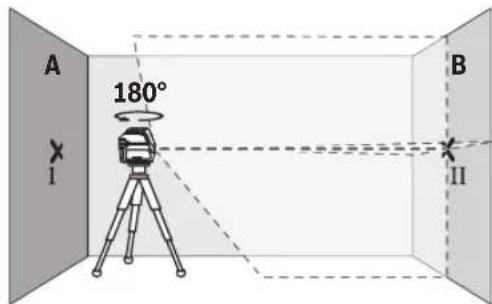

– Sesuaikan tinggi alat ukur (dengan bantuan tripod atau jika perlu ditopang) sehingga titik perpotongan garis laser tepat menyentuh titik yang ditandai sebelumnya Ⅱ pada dinding B.

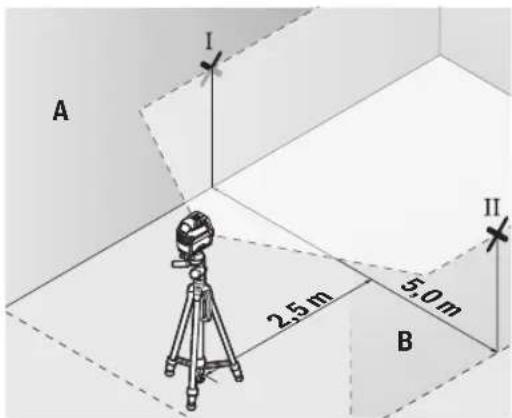

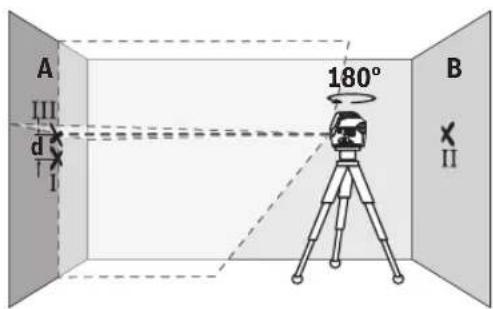

– Putar alat ukur sebesar 180° tanpa mengubah ketinggian. Arahkan alat ukur pada dinding A sehingga sehingga garis laser vertikal melewati titik yang telah ditandai Ⅰ. Biarkan alat ukur melakukan levelling secara otomatis dan tandai titik persimpangan garis laser di dinding A (titik Ⅲ). – Selisih d dari kedua titik yang ditandai Ⅰ dan Ⅲ pada dinding A memberikan deviasi ketinggian alat ukur yang sebenarnya. Pada jarak ukur 2×5m=10m simpangan maksimal yang diperbolehkan adalah sebesar: 10m×±0,3mm/m=±3mm. Selisih d antara titik Ⅰ dan Ⅲ hanya diperbolehkan maksimum 3mm. Periksa ketepatan perataan garis laser horizontal Untuk pemeriksaan, diperlukan permukaan kosong sekitar 5×5m. – Pasang alat pengukur di bagian tengah antara dinding A dan B pada tripod atau letakkan pada permukaan yang stabil dan rata. Pilih pengoperasian garis horizontal dengan levelling otomatis dan biarkan alat pengukur memulai penyetelan level. 2,5 m 5,0 m

– Pada jarak 2,5m dari alat ukur, tandai titik tengah garis laser (titik Ⅰ pada dinding A dan titik Ⅱ pada dinding B) pada kedua dinding. 1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsBahasa Indonesia | 301 2,5 m

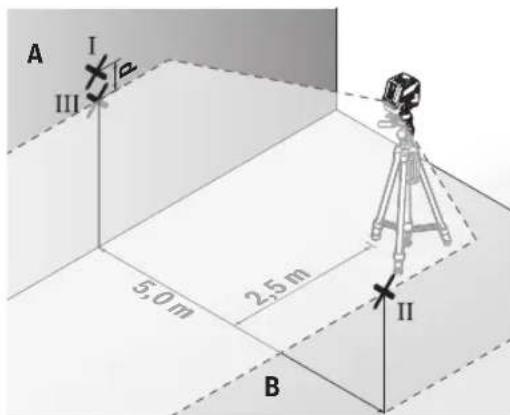

– Pasang alat pengukur dengan diputar sebesar 180° padajarak 5m dan biarkan alat ukur melakukan levelling.– Sesuaikan alat ukur pada ketinggian yang cukup (denganbantuan tripod atau dengan alas jika perlu), hingga titiktengah garis laser tepat berada sebelum titik ⅠI dan padadinding B.– Tandai titik tengah garis laser pada dindingA sebagaititikⅢ (vertika melalui dan di bawah titikⅠ). – Selisih d dari kedua titik yang ditandai Ⅰ dan Ⅲ pada dinding A memberikan deviasi alat ukur pada garishorizontal.Pada jarak ukur 2×5m=10m simpangan maksimal yangdiperbolehkan adalah sebesar: 10m×±0,3mm/m=±3mm. Selisih d antara titik Ⅰ dan Ⅲ hanya diperbolehkan maksimum 3mm.Memeriksa ketelitian pengukuran garis tegak lurusUntuk melakukan pemeriksaan ini diperlukan bukaan pintudengan setiap sisi pintu minimal 2,5 m.– Pasang alat pengukur pada jarak 2,5m dari bukaan pintudi atas permukaan tanah yang solid dan datar (tidak diatas tripod). Pilih pengoperasian garis vertikal denganlevelling otomatis. Arahkan garis laser pada bukaan pintudan biarkan alat pengukur memulai penyetelan level. 2,5 m 2,5 m – Tandai tengah garis laser vertikal di bagian bawah bukaanpintu (titik Ⅰ), pada jarak 5m di sisi lain pada bukaan pintu(titik Ⅱ) dan di tepi atas bukaan pintu (titik Ⅲ).

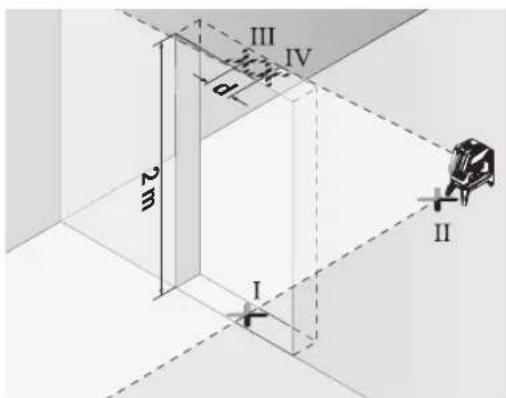

2 m – Putar alat ukur sebesar 180° dan letakkan pada sisi laindari bukaan pintu tepat di belakang titik Ⅱ. Biarkan alatukur melakukan levelling dan sesuaikan garis laservertikal sehingga titik tengahnya tepat melewati titik Ⅰ danⅡ.– Tandai titik tengah garis laser di bagian atas bukaan pintusebagai titik Ⅳ. – Selisih d dari kedua titik yang ditandai Ⅲ dan Ⅳ menyatakan deviasi alat ukur untuk garis vertikal.– Ukur tinggi bukaan pintu.Simpangan maksimal yang diperbolehkan dihitung sebagaiberikut:dua kali tinggi bukaan pintu×0,3mm/mcontoh: Pada ketinggian bukaan pintu 2m simpanganmaksimal diperbolehkan sebesar 2×2m×±0,3mm/m=±1,2mm. Titik Ⅲ dan Ⅳ dapat terpisah maksimal sejauh 1,2mm.Memeriksa ketepatan tegak lurusUntuk melakukan pemeriksaan ini diperlukan jarak kosongdengan jarak sekitar 5m pada permukaan yang stabil antaralantai dan langit-langit.– Pasang alat pengukur di atas tripod putar(14) danletakkan di atas lantai. Pilih pengoperasian titik danbiarkan alat pengukur memulai penyetelan level. 5 m – Tandai pusat titik laser atas pada penutup (titik Ⅰ). Selainitu, tandai pusat titik laser bawah di atas lantai (titik Ⅱ).Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)302 | Bahasa Indonesia
