RSG EX 1500 B - φρέζα Fein - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Fein
Μοντέλο	RSG EX 1500 B
Κατηγορία	Φρέζα (φρέζα για σωλήνες)
Τύπος	Ηλεκτρική φρέζα σωλήνων με μερική αντιεκρηκτική προστασία
Ονομαστική τάση	400 V (τριφασικό 3~, 50 Hz)
Ονομαστική ισχύς	1500 W
Ταχύτητα κινητήρα χωρίς φορτίο	2860 rpm
Ταχύτητα εργαλείου χωρίς φορτίο	35 rpm (έκδοση A) / 70 rpm (έκδοση B)
Τροφοδοσία	40 mm/min (έκδοση A) / 80 mm/min (έκδοση B)
Μέγ. διάμετρος εργαλείου	220 mm
Εύρος διαμέτρου σωλήνα	250 – 1500 mm (RSG Ex 1500) / 250 – 3000 mm (RSG Ex 18)
Διαστάσεις (Μ × Υ × Π)	974 × 334 × 450 mm (έκδοση A) / 1088 × 334 × 431 mm (έκδοση B)
Βάρος	80 kg
Κλάση προστασίας	IP X4
Τύπος προστασίας	Μερικώς αντιεκρηκτική (κινητήρας και διακόπτης ATEX)
Κύριες λειτουργίες	Κοπή, φρέζαρισμα και φαλτσογώνιαση σωλήνων από χάλυβα ή χυτοσίδηρο
Αυτόματη τροφοδοσία	Ναι, μέσω μοχλού ελέγχου τροφοδοσίας (28)
Αντιεκρηκτικός κινητήρας	Σύμφωνος με ATEX για ζώνη 2 (με εξωτερικό κουτί ελέγχου)
Μονωμένες λαβές	Ναι (ιμάντας μεταφοράς με μονωμένες επιφάνειες)

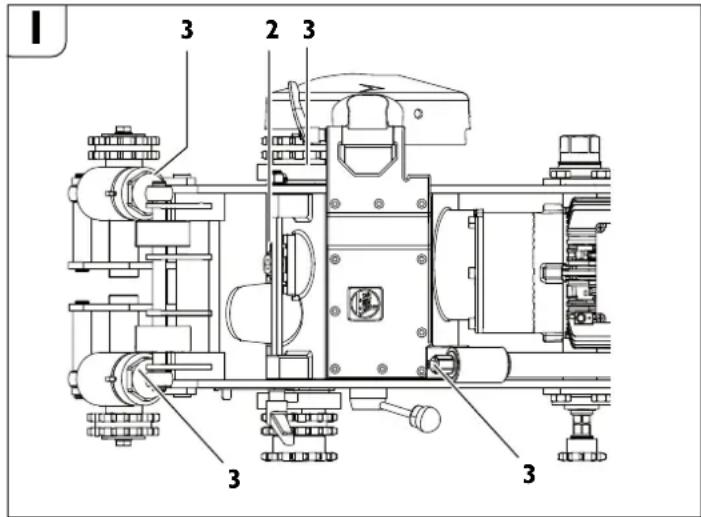

Συντήρηση	Αλλαγή λαδιού κιβωτίου, καθαρισμός αλυσίδων, λίπανση επιφανειών ολίσθησης
Παρεχόμενα αξεσουάρ	Δοχείο μεταφοράς, κιβώτιο εργαλείων, μανιβέλα, κλειδιά, τεντωτήρας αλυσίδας, αλυσίδες, κ.λπ.

Συχνές ερωτήσεις - RSG EX 1500 B Fein

Ποιους τύπους σωλήνων μπορεί να επεξεργαστεί η φρέζα Fein RSG EX 1500 B;

Μπορεί να κόβει, φρεζάρει και φαλτσογωνιάζει εκτεθειμένους σωλήνες ή εγκατεστημένους σωλήνες από χάλυβα ή χυτοσίδηρο, καθώς και για προετοιμασία φαλτσών πριν από συγκόλληση. Κατάλληλο για διαμέτρους 250 έως 1500 mm (έκδοση 1500) ή 250 έως 3000 mm (έκδοση 18).

Είναι η φρέζα κατάλληλη για περιοχές με κίνδυνο έκρηξης;

Μόνο μερικώς. Ο κινητήρας και ο διακόπτης συμμορφώνονται με ATEX, αλλά ολόκληρη η μηχανή δεν είναι εγκεκριμένη για χρήση σε εκρηκτική ζώνη. Ο πίνακας ελέγχου πρέπει να τοποθετείται εκτός ζώνης 2.

Ποια είναι η απαιτούμενη τάση τροφοδοσίας;

Η συσκευή λειτουργεί με 400 V τριφασικό (3~, 50 Hz) και ισχύ 1500 W. Η σύνδεση πρέπει να προστατεύεται από ασφάλεια 20 A.

Πώς ρυθμίζεται το βάθος κοπής;

Το βάθος ρυθμίζεται μέσω της σταθερής κεφαλής για άτρακτο εργαλείου (16) περιστρεφόμενη, που ενεργοποιείται από τη βιδωτή άτρακτο (6). Χρησιμοποιήστε την κλίμακα βάθους (26) και το ραβδωτό παξιμάδι (27) για λεπτή ρύθμιση.

Τι είδους λιπαντικό να χρησιμοποιηθεί για τη φρέζα;

Για το κιβώτιο ταχυτήτων, χρησιμοποιήστε λάδι ARAL ÖL Degol BMB 100 για θερμοκρασίες από -20 έως +40 °C, ή BMB 460 για 0 έως +60 °C. Για ψύξη, συνιστάται λιπαντικό BIOCUT 3000.

Πώς συντηρούνται οι αλυσίδες με κρίκους;

Καθαρίστε τις αλυσίδες με πετρελαϊκό αιθέρα, στη συνέχεια βυθίστε τις σε παχύρρευστο λάδι (SAE 140) για αρκετές ώρες. Ελέγξτε οπτικά τους κρίκους και αντικαταστήστε τους ελαττωματικούς δακτυλίους συγκράτησης.

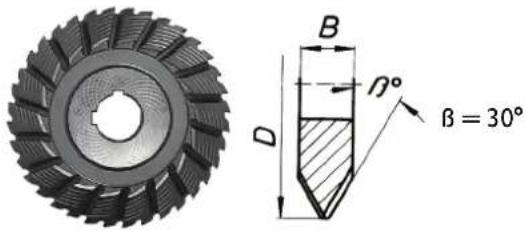

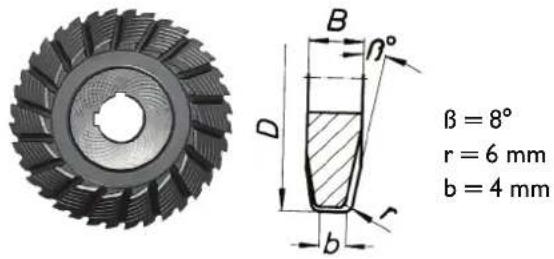

Ποια εργαλεία κοπής είναι διαθέσιμα για αυτή τη μηχανή;

Μπορείτε να χρησιμοποιήσετε λεπίδες κυκλικού πριονιού από HSS ή καρβίδιο, φρέζες προφίλ σχήματος V και U, και φρέζες συναρμολόγησης. Οι διάμετροι εργαλείου μπορούν να φτάσουν έως 220 mm.

Μπορεί η μηχανή να χρησιμοποιηθεί σε εξωτερικό χώρο;

Ναι, αλλά δεν πρέπει να εκτίθεται σε έντονες βροχές ούτε να χρησιμοποιείται υποβρύχια. Το εύρος θερμοκρασίας λειτουργίας είναι από -20 °C έως +40 °C.

Πώς αντικαθίσταται το εργαλείο εργασίας;

Αποσυνδέστε πρώτα τη μηχανή. Καθαρίστε την άτρακτο συγκράτησης εργαλείου και τις επιφάνειες επαφής. Τοποθετήστε το εργαλείο με αποστάτες, σφίξτε καλά το παξιμάδι. Χρησιμοποιήστε γάντια προστασίας για να αποφύγετε κοψίματα.

Πού μπορείτε να βρείτε ανταλλακτικά και να λάβετε εξυπηρέτηση μετά την πώληση;

Τα ανταλλακτικά είναι διαθέσιμα στον ιστότοπο www.fein.com. Για επισκευές, επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση της FEIN. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RSG EX 1500 B Fein

Μετάφραση των αυθεντικών οδηγιών λειτουργίας.

Σύμβολα που χρησιμοποιούνται, συντομογραφίες και όροι.

Σύμβολο, χαρακτήρας Ερμνεία
	Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά!
	Na διαβάσετε οπωσδήποτε τα συνημμένα έγγραφα, τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας.
	Φοράτε προστατευτικά γυαλιά κατά τη διάρκεια της εργασίας σας.
	Φοράτε ωτασπίδες κατά τη διάρκεια της εργασίας σας.
	Όταν εργάζεστε να φοράτε προστατευτικά γάντια.
	Γενικό απαγορευτικό σύμβολο. Η ενέργεια αυτή απαγορεύεται.
	Απαγορεύεται να βάζετε τα χέρια σας μέσα!
	Μην αγγίζετε τα περιστρεφόμενα μέρη του ηλεκτρικού εργαλείου.
	Απαγορεύεται να πλησιάζετε τις αλυσίδες και τα γρανάζια!
	Προειδοποίηση για κοφτερές ακμές των εργαλείων, π. χ. λεπίδες των μαχαιριών κοπής.
	Καυτή επιφάνεια!
	Επιφάνεια συγκράτησης
[STTH]	Συμπληρωματική πληροφορία.
[GCAX]	Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Ευρωπαϊκής Κοινότητας.
[K6SZ]	Άχρηστα ηλεκτρικά εργαλεία και άλλα ηλεκτροτεχνικά και ηλεκτρικά προϊόντα πρέπει να συλλέγονται ξεχωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
	Μην στρίβετε σε καμία περίπτωση τις τρεις βίδες ασφαλείας.
	Ισχύει μόνο για την Κίνα:Η διάρκεια περιβαλλοντικής προστασίας σε περίπτωση κανονικής χρήσης του προϊόντος εκτείνεται σε 10 χρόνια.
(**) μπορεί να περιέχει ψηφία ή γράμματα

Τεχνικά Χαρακτηριστικά.

Kwδikóç apθμός 7 360 ... 7 360 ...
Kataσκευαστικός τύπος*	RSG Ex 1500 A (**)	RSG Ex 1500 B (**)
Kwδikóç apθμός 7 360 ... 7 360 ...
Kataσκευαστικός τύπος*	RSG Ex 18 A (**)	RSG Ex 18 B (**)
Táση (Ω) 400 V 400 V
Συχνότητα (Ω 50 Hz 50 Hz
Τύπος σύνδεσης δικτύου 3 ~ (τριφασικό ρεύμα)	3 ~ (τριφασικό ρεύμα)
Taxúτητα ρελαντί (n0)
- Κινητήρας	2860 min ^-1	2860 min ^-1
- Εφαρμοζόμενα εργαλεία	35 min ^-1	70 min ^-1
Προώθηση (Ω)	40 mm/min 80 mm/min
Ονομαστική ισχύς (P)	1500 W	1500 W
Μήκος του καλωδίου δικτύου (με φις)
- RSG Ex 1500 (**)	2 x 20 m	2 x 20 m
- RSG Ex 18 A / B(**)	2 x 20 m	2 x 20 m
Κατηγορία μόνωσης	⊥/l	⊥/l
Κατηγορία μόνωσης	IP X4	IP X4
*Ηλεκτρικός κινητήρας και πρόσθετος διακόπτης σε αντιεκρηκτική σχεδίαση (συμμόρφωση με την οδηγία ATEX)

Κατασκευαστικός τύπος* RSG Ex 1500 A (**)		RSG Ex 18 A (**)
	RSG Ex 1500 B (**)	RSG Ex 18 B (**)
Διαστάσεις:
- Βάρος (m)	80 kg	80 kg
- μέγιστη διάμ. εργαλείου -∅	220 mm	220 mm
- M_max.	974 mm	1088 mm
- Y_max.	334 mm	334 mm
- Π_max.	450 mm	431 mm
- Π_1	371 mm	371 mm
- Π_2	201 mm	201 mm
- Π_3	791 mm	991 mm

Προορισμός των μηχανών φρεζαρίσματος σωλήνων.

Η μηχανή φρεζαρίσματος σωλήνων προορίζεται για την κοπή και το φρεζάρισμα εκτεθειμένων τημμάτων σωλήνων και τοποθετημένων σωλήνώσεων από χάλυβα ή κυτοσίδηρο, καθώς και για το λοξό φρεζάρισμα των άκρων των σωλήνων πριν από τη συγκόλληση σε εργοτάξια, εργαστήρια και εξωτερικούς χώρους. Η μηχανή φρεζαρίσματος σωλήνων προορίζεται για την όχι μονίμως καθημερινή χρήση από ειδικευμένο προσωπικό σε εξειδικευμένες εταιρείες. Η μηχανή φρεζαρίσματος σωλήνων δεν έχει εγκριθεί στο σύνολό της για περιοχή με αντιεκρηκτική προστασία.

Η μηχανή φρεζαρίσματος σωλήνων δεν προορίζεται για:
- χρήση σε χώρους με εκρηκτικές ατμόσφαιρες.
- χρήση κατά τη διάρκεια έντονης βροχής και εργασία κατω από το νερό.
- εκτος του ευρους θερμοκρασιων απο -20°C εως 40°C.
- για την κοπή εκρηκτικων υλικων.
- για την κοπή εὐφλεκτων υλικών.

Οδηγία ΕΚ 94/9ΕG ΑΤΕΧ (Εκρήξιμες στμόσφαιρες)

Θα θέλαμε να επισημάνουμε ότι οι μηχανές φρεζαρίσματος σωλήνων Fein του τύπου RSG Ex (**) δεν είναι εγκεκριμένες για χρήση σε εκρήξιμες ατμόσφαιρες και επομένως δεν πιάρχουν πιστοποιητικά εξέτασης τύπου EK για αυτές τις μηχανές φρεζαρίσματος σωλήνων σύμφωνα με την οδηγία 94/9EG.

(Στη μηχανή φρεζαρίσματος σωλήνων RSG Ex (**) έχουν απλά τοποθετηθεί δύο συμβατά με τις προδιαγραφές ATEX εξαρτήματα, ο ηλεκτροκινητήρας και ο πρόσθετος διακόπτης).

Η οδηγία ΑΤΕΧ ισχύει μόνο στην περιοχή της ΕΚ.

Στα γρήγορα:

1 Διάταξη σύσφιξης

2 Βίδα στερέωσης για πλευρική πλάκα

3 Πλευρική πλάκα

4 Υπόδειξη

5 Μπουλόνι

6 Άξονας με σπείρωμα

7 Ρυθμιστής προσαρμογής στο σωλήνα

8 Κυλινδρική κατσαβιδόβιδα ρυθμιστή προσαρμογής

9 Ρυθμιστικό μπουλόνι

10 Κινητήριος άξονας

11 Μοχλός σύσφιξης

12 Bída με εξαγωνική κεφαλή

13 Δίσκος

14 Άξονας σύσφιξης

15 Παξιμάδι

16 Άτρακτος έδρασης εργαλείου

17 Παξιμάδι σωλήνα

18 Bída στερέωσης κινητήρα

19 Kolápo

20 Αλυσοτροχός

21 Άξονας ολίσθησης

22 Δακτύλιος ασφάλισης

23 Πείρος

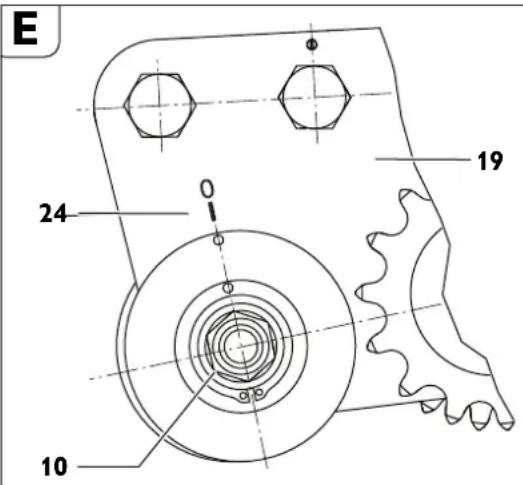

24 Βίδα τέρματος ατράκτου έδρασης εργαλείου

25 Λαβή μεταφοράς (μονωμένες επιφάνειες λαβής)

26 Κλίμακα βάθους

27 Раßδωτό παξιμάδι

28 Μοχλός προώθησης

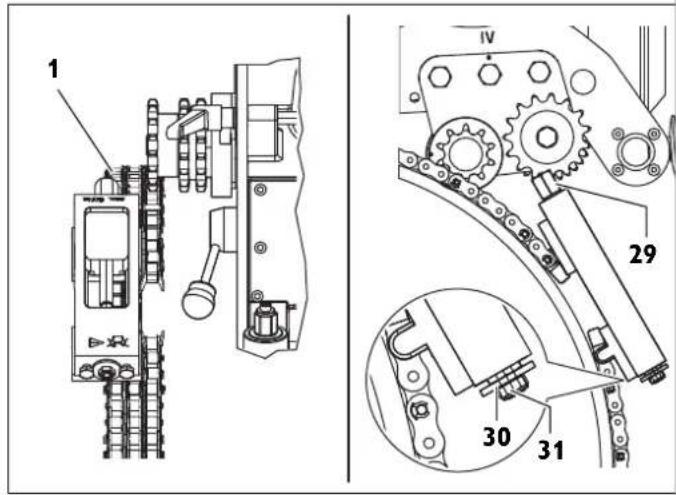

29 Εξαγωνικός εντατήρας αλυσίδας

30 Δίσκος εντατήρα αλυσίδας

31 Βίδες ασφάλισης εντατήρα αλυσίδας

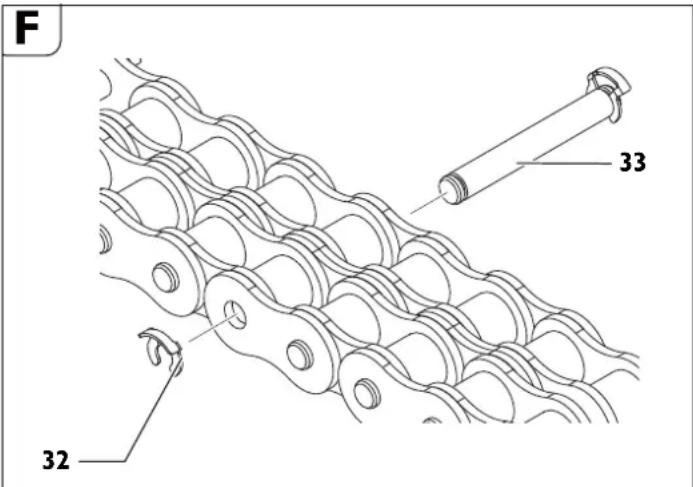

32 Δακτύλιος ασφάλισης συνδέσμου αλυσίδας

33 Μπουλόνι συνδέσμου αλυσίδας

34 Θηλιές μεταφορές

Για την ασφάλειά σας.

Γενικές υποδείξεις ασφαλείας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις πληροφορίες ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τεχνικά δεδομένα που παρέχονται με αυτό

το πλεκτρικό εργαλείο. Η μη συμμόρφωση με τις υποδείξεις και τις οδηγίες ασφαλείας μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

Φυλάξτε όλες τις υποδείξεις και τις οδηγίες ασφαλείας για μελλοντική αναφορά.

Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρις ηλεκτρικό καλώδιο).

1) Ασφάλεια στο χώρο εργασίας

a) Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα.

b) Μην εργάξεσθε με το πλεκτρικό εργαλείο σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχαν εὐφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία δημουργούν στινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.

c) Όταν χροιμοποιείτε το πλεκτρικό εργαλείο κρατάτε μακριά απ' αυτό τα παιδιά κι άλλα τυχόν παρευριοκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

a) Το φις του πλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετατροπή του φις. Μη χροσμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα πλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφεύγετε την επαρή του σώματός σας με γειωμένες επιφάνειες όπως σωλίνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

c) Μην εκθέτετε τα πλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού σ' ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μη χροιμοποιείτε το πλεκτρικό καλώδιο για να μεταφέρετε ή να αναρτήσετε το πλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το πλεκτρικό καλώδιο μακρια από υπερβαλικές θερμοκρασίες, καφτερές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν εργάζεσθε μ' ένα πλεκτρικά εργαλείο στην υπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνοης (μπαλαντέζες) που είναι κατάλληλα και για χρήσ στην υπαιθρο. Η χρήση καλωδίων επιμήκυνοης κατάλληλων για υπαιθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

f) Όταν η χρήση του πλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησμοποίποτε έναν προστατευτικό διακόπτη διαρροής (διακόπτη ΤΙ/RCD). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) Ασφάλεια προσώπων

a) Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε ένα πλεκτρικό εργαλείο με περίοκεψη. Μη χρησιμοποίποσε ένα πλεκτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπά την επήρεια ναρκωτικών, ονοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

b) Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλιομό και πάντοτε προστατευτικά γυαλία. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλιομό όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυματισμών.

c) Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το πλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το πλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μετιφέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρικά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ΟΝ, τότε δημουργειται κινδυνος τραμματισμών.

d) Αφαιρείτε από τα πλεκτρικά εργαλεία τυχόν συναρμολογημένα εργαλεία ρύθμιος ή κλειδία πριν θέσετε το πλεκτρικά εργαλείο σε λεπουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ' ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς.

e) Μην υπερεκτιμάτε τον εσυτό σας. Φροντίζετε για την ασφαλή στάση του σλέματός σας διατηρείτε πάντοτε την ισορροπία σας. Έτοι μπορείτε να ελέγξετε καλύτερα το ηλεκτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσεων.

f) Φοράτε κατάλληλα ενδύματα. Μπ φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα καλλία και τα ρούχα σας μακριά από κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλία μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.

g) Ηταν υπάρχει η δυνατάτητα συναρμολόγησης διατάξεων αναρρόφησης ή συλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το εργαλείο καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.

h) Μην εφησουχάζετε σε μια λάθος ασφάλεια και μην αψηφάτε τους κανόνες ασφαλείας για τα πλεκτρικά εργαλεία, ακόμα και όταν μετά από συχνή χρίον είστε εξοικειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς.

4) Χρήση και φροντίδα των πλεκτρικών εργαλείων

a) Μην υπεριφορτώνετε το πλεκτρικό εργαλείο. Χρησμοποιείτε για την εκάστοτε εργασία το πλεκτρικό εργαλείο που προορίζεται γι' αυτήν. Με το κατάλληλο πλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος.

b) Μη χροιμοποίσετε ποτέ ένα πλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Τραβήξε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία, προτού εκτελέσετε ρυθμίσεις στο πλεκτρικό εργακείο, προτού αλλάξετε εξαρτήματα ή φυλάξετε το πλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

d) Διαφυλάγετε τα πλεκτρικά εργαλεία που δε χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του πλεκτρικού εργαλείου σε άτομα που δεν είναι εξοικειωμένα μ' αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα.

e) Φροντίζετε τα πλεκτρικά εργαλεία και τα εξάρτημα με επιμέλεια. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργοών ύψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν οπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρόπο λειτουργίας του πλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για εποκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων.

f) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα.

g) Χροσιμοποιείτε τα πλεκτρικά εργαλεία, εξαρτήματα, παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λυμβάνετε επίσης υπόψη σας τις εκάστοτε συνθίκες και την υπό εκτελεση εργασία. Η χρησιμοποίηση των πλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι' αυτά μπορεί να δημιουργήσει επικινδυνες καταστάσεις.

h) Διατηρείτε τις λαβές και επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσα. Οι ολισθηρές λαβές και επιφάνειες λαβής δεν επιτρέτουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.

5) Σέρβις

a) Δώστε το πλεκτρικό εργαλείο σας για επιοκευή από άριστα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

Ειδικές οδηγίες ασφαλείας για μηχανές φρεζαρίσματος σωλήνων.

⚠️ Τηρείτε τους εθνικούς κανονισμούς πρόληψης ατυχημάτων κατά τη θέση σε λειτουργία, την εργασία και τη συντήρηση της μηχανής φρεζαρίσματος σωλήνων.
Τηρείτε τις νομικές οδηγίες προστασίας από εκρήξεις.
Βεβαιωθείτε ότι ο προς κατεργασία σωλήνας βρίσκεται σε ασφαλή θέση. Η μη τήρηση των οδηγιών μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

Ηλεκτρικές μηχανές φρεζαρίσματος σωλίνων (τύπος RSG Ex (\*\*)).

Η τάση δικτύου και η προδιαγραφή τάσης στο μηχάνημα φρεζαρίσματος σωλήνων πρέπει να ταιριάζουν.

Η σύνδεση της μηχανής φρεζαρίσματος σωλήνων πρέπει να προστατεύεται με ασφάλεια 20 Α.

Ελέγχετε τακτικά το καλώδιο δικτύου και, εάν είναι απαραίτητο, το καλώδιο επέκτασης!

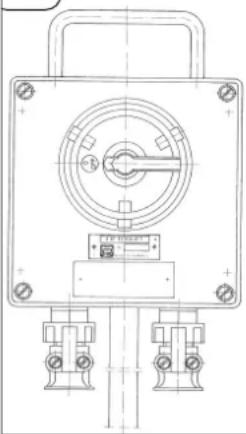

Συνδέστε τη μηχανή φρεζαρίσματος σωλήνων στο συνδυασμό διατάξεων διακόπτη μόνο όταν ο κεντρικός διακόπτης είναι απενεργοποιημένος.

Ο συνδυασμός διατάξεων διακόπτη πρέπει να είναι ανά πάσα στιγμή προσβάσιμος από τον χειριστή.

Xpón

Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες πρόσφυσης δεν επιτρέπουν την ασφαλή λειτουργία και τον έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

Na πάνετε τη συσκευή από τις μονωμένες επιφάνειες παιματος όταν διεξάγετε εργασίες κατά τις οποίες πύρχει κίνδυνος το τοποθετημένο εργαλείο να έρβει σε επαφή με μη ορατούς πλεκτροφόρους αγωγούς. Η επαφή με έναν ηλεκτροφόρο αγωγού μπορεί να θέσει τα μεταλλικά μέρη της συσκευής επίσης υπό τάση και να προκαλέσει έτσι ηλεκτροπληξία.

Μην υπερφορτώνετε τη μηχανή φρεζαρίσματος σωλίνων. Χρησιμοποιήστε το κατάλληλο εφαρμοζόμενο εργαλείο για την εργασία σας. Με το σωστό εφαρμοζόμενο εργαλείο θα εργάζεστε καλύτερα και ασφαλέστερα

Μην χρησιμοποιείτε μηχανή φρεζαρίσματος σωλίνων με ελαττωματικό διακόπτη.

Μια μηχανή φρεζαρίσματος σωλήνων που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί είναι επικίνδυνη και πρέπει να επισκευαστεί.

Αποσυνδέετε την τροφοδοσία ρεύματος πριν κάνετε ρυθμίσεις ή αλλάξετε τα εφαρμοζόμενα εργαλεία. Αυτή η προφύλαξη αποτρέπει την ακούσια εκκίνηση της μηχανής φρεζαρίσματος σωλήνων.

Μην επιτρέπετε τη χρήση της μηχανής φρεζαρίσματος σωλήνων σε άτομα που δεν είναι εξοικειώμένα με αυτάν ή δεν εχουν διαβάσει της παρούσες οδηγίες. Οι μηχανές φρεζαρίσματος σωλήνων είναι επικίνδυνες όταν χρησιμοποιούνται από απειρα άτομα.

Συντηρείτε τακτικά τη μηχανή φρεζαρίσματος σωλήνων. Επιθεωρείτε τη μηχανή φρεζαρίσματος σωλήνων για πιθανές ζημιές, καθώς και για άλλους παράγοντες που θα μπορουσαν να επηρεάσουν τη λειτουργία της μηχανής φρεζαρίσματος σωλήνων. Επισκευάστε πρη από τη χρήση τη μηχανή φρεζαρίσματος σωλήνων όταν δεν είναι σε άψομη κατάσταση. Πολλά ατυχήματα που μπορούν να αποφευχθούν προκαλούνται από κακώς συντηρημένες μηχανές φρεζαρίσματος σωλήνων.

Χρησιμοποιήστε τη μηχανή φρεζαρίσματος σωλήνων, τα εξαρτήματα και τα εφαρμοζόμενα εργαλεία κ.λη. σύμφωνα με τις οδηγίες του παρόντος εγχειριδίου, λαμβανοντας υπόψη τις συνθίκες εργασίας και τη συγκεκριμένη εργασία που θα εκτελέσετε. Η χρήση μηχανών φρεζαρίσματος σωλήνων για δραστηριότητες διαφορετικές από αυτές για τις οποίες προορίζονται μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

Τρόπος λειτουργίας (βλέπε εικόνα Α).

Η μηχανή φρεζαρίσματος σωλήνων κόβει και φρεζάρει εκτεθειμένα τμήματα σωλήνων και τοποθετημένους αγωγούς με τη βοήθεια εισαγόμενων εργαλείων τόρνεωσης. Τοποθετείται με τη διάταξη σύσφιξης σφχτά πάνω στο εξωτερικό του σωλήνα και κινείται γύρω από τον σωλήνα με αυτόματη προώθηση εργασίας. Τα εργαλεία που χρησιμποιούνται είναι μεταλλικοί φρεζοκόπτες και φρέζες μορφής, των οποϊων οι κοπτικές ακμές είναι κατασκευασμένες από χάλυβα HSS ή μεταλλικό καρβίδιο, ανάλογα με το υλικό του σωλήνα.

• Η ρύθμιση του βάθους κοπής γίνεται μέσω της ατράκτου έδρασης εργαλείου (16), η οποία είναι περιστρεφόμενη στις δύο πλευρικές πλάκες (3) και μπορεί να ρυθμιστεί από τον άξονα με σπειρωμα (6).
• Ο άξονας μεταφοράς (21), ο οποίος προκαλεί την κίνηση της πρόωσης εργασίας μέσω των τροχών μεταφοράς, κινείται από την άτρακτο του εργαλείου μέσω 2 βαθμίδων γραναζιου ατέρμονου κοχλία.
• Η κίνηση πρόωσης μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί με το μοχλό διακόπτη πρόωσης (28). Ένας συμπλέκτης ολίσθησης προστατεύει τον μηχανισμό πρόωσης από υπερφόρτωση.

Το έδρανο της ατράκτου του εργαλείου είναι ιδιαίτερα άκαμπτο. Ο κύριος μηχανισμός μετάδοσης που λιπαίνεται με λουτρό λαδιού για την κίνηση της ατράκτου του εργαλείου αποτελείται από μία βαθμίδα πλανητικού πολλαπλασιαστή και γραναζιού ατέρμονου κοχλία.

Ο μηχανισμός μετάδοσης έχει τέτοιες διαστάσεις έτσι ώστε να μπορεί να υποστεί περιστασιακά μπλοκαρίσματα της αλυσίδας χωρίς ζημιές. Όλοι οι άξονες ταχυτήτων κινούνται σε ρουλεμάν.

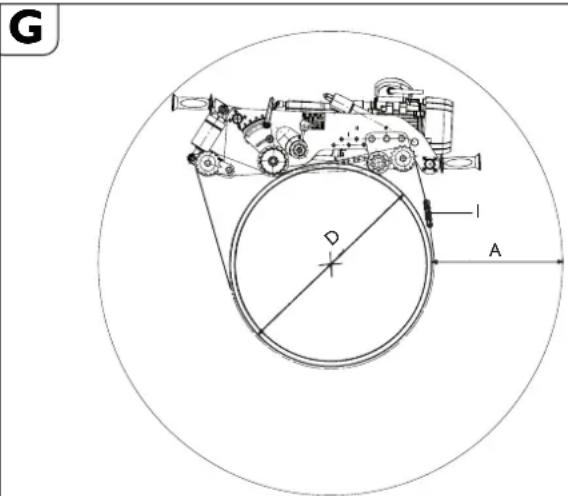

Το πλαίσιο της μηχανής με τους άξονες έχει ως αποστολή την οδήγηση της σφιχτά τοποθετημένης μηχανής φρεζαρίσματος σωλήνων πάνω στον σωλήνα και τη μετάδοση των δυνάμεων κοπής και πρόψσης.

- Η προσαρμογή στην αντίστοιχη εξωτερική διάμετρο του σωλήνα επιτυγχάνεται με τη ρύθμιση του κινητήριου άξονα (10).

Οι αλυσίδες τάνυσης συναρμολογούνται από μεμονωμένα κομμάτια αλυσίδας που είναι πανομοιότυπα μεταξύ τους.

Ο αριθμός των απαιτούμενων τεμαχίων αλυσίδας ή το μήκος των αλυσίδων τάνυσης εξαρτάται από την εξωτερική διάμετρο του σωλήνα.

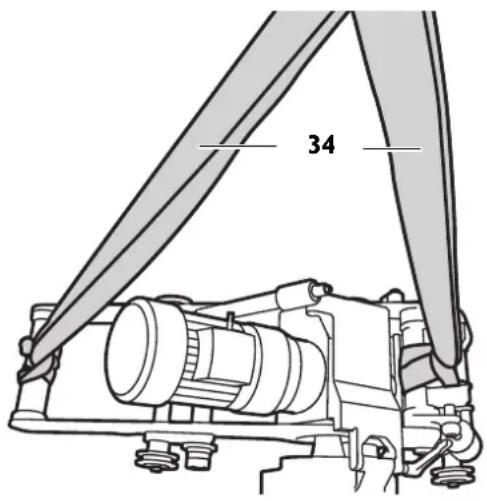

Μεταφορά.

B

34

Κινδυνας τραμματισμού κατά τη μεταφορά της μηχανής φρεζαρίσματος σωλήνων. Μεταφέρετε τη μηχανή φρεζαρίσματος σωλήνων μόνο με τις παρεχόμενες θηλιές μεταφοράς (34) ή με τουλάχιστον τρία άτομα.

Πριν από τη θέση σε λειτουργία.

⚠️ Κινδυνος τραυματισμού λόγω απρόβλεπτων κινήσεων του τεμαχίου εργασίας. Δοφαλιστε το τεμάχιο έναντι απρόβλεπτων κινήσεων πριν από την κατεργασία. Κατά την κατεργασία του τεμαχίου υπάρχει κίνδυνος απρόσμενης κύλισης, πτώσης ή μετατόπισης του τεμαχίου.

To μηχάνημα επτρέπεται να λειτουργεί μόνο όταν βρίοκεται σε τεχνικά άριοτη κατύσταση. Ελέγχετε το μηχάνημα για φθαρμένα ή κατεστραμμένα εφαρμοζόμενα εργαλεία και εξαρτήματα πριν από κάθε εκκίνηση. Τα φθαρμένα ή κατεστραμμένα εργαλεία και εξαρτήματα πρέπει να αντικαθίστανται αμέσως με καινούργια.

Προκαταρκτικές εργασίες στον προς κατεργασία ωλήνα.

• Υποστηρίξτε τους σωλήνες που πρόκειται να κοπούν στο χώρο αποθήκευσης με τέτοιο τρόπο ώστε να μην μπλοκάρει το εφαρμοζόμενο εργαλείο.
• Στήν περίπτωση εγκατεστημένων σωλήνων, πρέπει σε 1 m μήκος να τηρείται σε κάθε σημείο απόσταση τουλάχιστον 50 cm από το τοίχωμα του φρέατος, μετρούμενη από το εξωτερικό του σωλήνα.
• Η επιφάνεια εργασίας πρέπει να είναι απαλλαγμένη από ρύπους και χώμα. Αφαιρέστε προηγουμένως τις μαλακές προστατευτικές επιστρώσεις στην επιφάνεια κατεργασίας.
• Το κόπτικό εργαλείο πρέπει να επιλέγεται ανάλογα με το υλικό του σωλήνα, το απαιτούμενο σχήμα κατεργασίας και τη λίπανση ψύξης.
• Αφαιρέστε τις συγκολλήσεις στην περιοχή των φτερωτών και των αλυσίδων.

Για περισσότερες πληροφορίες, επικοινωνήστε με τον προμηθευτή λιπαντικών και ψυκτικών υγρών. (Βλέπε επίσης συσκευή λίπανσης ψύξης με πεπιεσμένο αέρα 9 12 01 002 00 4)

Λιπαντικό στους 0°C:

• Λιπαντικό BIOĆUT 1L - 3 21 32 039 00 0
• Λιπαντικό BIOCUT 5L - 3 21 32 040 00 0

Λιπαντικό έως 25°C:

• Λιπαντικό 1L - 3 21 32 042 00 0
• Λιπαντικό 5L - 3 21 32 043 00 0

Προκαταρκτικές εργασίες στη μηχανή φρεζαρίσματος σωλίνων (βλέπε εικόνα Α).

• Χαλαρώστε τον μοχλό (11) σύσφιξης.
• Οδηγήστε την άτρακτο έδρασης εργαλείου (16) με την μανιβέλα (στην εργαλειοθήκη) ψηλά στον ρυθμιστή προσαρμογής (7).
• Αφαιρέστε τα ρυθμιστικά μπουλόνια (9) και επανατοποθετήστε τον κινητήριου άξονα (10) σύμφωνα με τις πληροφορίες του πίνακα (4) στην τρέχουσα εξωτερική διάμετρο του σωλήνα.
• Σφίξτε πάλι τα ρύθμιστικά μπουλόνια (9).

RSG Ex 1500 A / B(**)

P	D[mm] [ivrσες]
/I 250 – 400 9.8	15.7
II 400 – 600 15.7	23.6
III 600 – 900 23.6	35.3
IV 900 – 1500 35.3	58.9

RSG Ex 18 A / B(**)

P	D[mm] [ivτσες]
/I 250 – 400 9.6	-15.7
II 400 600 15.7	-23.6
III 600 – 800 23.	6 – 31.5
IV 800 – 1000 3	1.5 – 39.4
V 1000 – 1300 3	9.4 – 51.2
VI 800 – 3000 5	1.2 – 118.1

P: Θέση του κινητήριου άξονα

D: Διάμετρος σωλήνα

- Επεκτείνετε τις διατάξεις σύσφιξης (1) για το τέντωμα των αλυσίδων περιστρέφοντας το ελικοειδές ελατήριο, έτσι ώστε να υπάρχει επαρκής διαδρομή τάνυσης μετά την τοποθέτηση της μηχανής φρεζαρίσματος σωλήνων.

Συναρμολογήστε τις αλυσίδες σύσφιξης, ώστε να ταιριάζουν με την εξωτερική διαμετρο του σωλήνα.

⚠️ Τοποθετήστε τη μηχανή φρεζαρίσματος σωλήνων πάνω στο σωλήνα και ασφαλίστε την με ανυψωτικό μηχανισμό για να μην γλιστρήσει.

Συναρμολογήστε την αλυσίδα οδήγησης με τον τεντωτήρα αλυσίδας, ώστε να εφαρμόζει στην εξωτερική διάμετρο του σωλήνα.

- Στερεώστε την αλυσίδα οδήγησης σε απόσταση 10 mm δίπλα στην αλυσίδα σύσφιξης, απέναντι από το εργαλείο φρεζαρίσματος Η απόσταση από το μπουλόνι της αλυσίδας οδήγησης έως το μπουλόνι της αλυσίδας σύσφιξης είναι 10 mm.

- Ελέγξτε την απόσταση στην περιφέρεια τουλάχιστον τρεις φορές.

Σύσφιξη της μηχανής φρεζαρίσματος σωλίνων πάνω στο σωλίνα. Τοποθέτηση των αλυσίδων.

• Τοποθετήστε τις ακόμα ανοιχτές αλυσίδες συνδέσμων πάνω από το σωλήνα και στις δύο πλευρές της μηχανής φρεζαρίσματος σωλήνων
• Σηκώστε τη μηχανή φρεζαρίσματος σωλήνων και σύρετε τις αλυσίδες συνδέσμων κάτω από τους αλυσοτροχούς (
• (20) έτοι ώστε μετά την τοποθέτηση τῆς μήχανής από πάνω, οι αλυσίδες συνδέσμων να βρίσκονται στα δόντια.
• Οδηγήστε τις αλύσίδες με τα ελεύθερα άκρα τους πάνω από τους αλυσοτροχούς του άξονα τάνυσης (14) και του κολάρου (19).
• Κλείστε τα δύο άκρα της αλυσίδας με το μπουλόνι (3'02 17 216 00 4) και ασφαλίστε τα με τους δύο δακτυλίους ασφάλισης (4 26 34 020 00 5).

Τάνυση των αλυσίδων (βλέπε εικόνα Α).

• Τοποθετήστε πρώτα τις αλυσίδες χαλαρά πάνω στο σωλήνα περιστρέφοντας τα δύο ελατηριωτά στελέχη (1). Για ακριβή ευθυγράμμιση, σπρώξτε τη μηχανή φρεζαρίσματος σωλήνων μπρος-πίσω μερικές φορές στην κατεύθυνση του πλάτους του σωλήνα.
• Τεντώστε τις αλυσίδες περιστρέφοντας τα ελατηριωτά στελέχη έως ότου ο πείρος (23, εικόνα Α) στην αυλακωτή οπή του ελατηριωτού στελέχους βρεθεί εντός της εγκοπής που έχει κοπεί στην περιφέρεια.
• Κατά τη διάρκειά της κοπής παράτηρήστε τη θέση του πείρου. Εάν ο σωλήνας δεν είναι ακριβώς στρογγυλός, πρέπει είτε να σφίξει είτε να χαλαρώσει. Αφαιρέστε και τις 4 λαβές πριν από τη διαδικασία κοπής.

Κίνδυνος ατυχήματος!

Μην συνεχίσετε να τεντώνετε το ελατηριωτό στέλεχος πέρα από αυτό το σημείο!

Συναρμολόγηση των εργαλείων εφαρμογής.

Κίνδυνος τραυματισμού

Υπάρχει κίνδυνος τραυματισμού λόγω ακούσιας ενεργοποίησης. Αποσυνδέστε το φις από το δίκτυο πριν τοποθετήσετε το εφαρμοζόμενο εργαλείο.

Κίνδυνος τραυματισμού

Υπάρχει κίνδυνος κοπής από τις αιχμηρές κοπτικές ακμές του εφαρμοζόμενου εργαλείου. Φοράτε προστατευτικά γάντια κατά τη συναρμολόγηση και αποσυναρμολόγηση του εφαρμοζόμενου εργαλείου.

Κίνδυνος τραυματισμού

Υπάρχει κίνδυνος εγκαυμάτων από το καυτό εφαρμοζόμενο εργαλείο. Φοράτε προστατευτικά γάντια κατά την αποσυναρμολόγηση του εφαρμοζόμενου εργαλείου.

Φοράτε προστατευτικά γάντια.

σιμοποιείτε μόνο εργαλεία με άψογες κοπτικές ακμές.

• Πριν από την τοποθέτηση, καθαρίστε τον άξονα του εργαλείου και τις επιφάνειες τοποθέτησης και επαφής.
• Τοποθετήστε το εργαλείο με αποστάτες.
• Σφίξτε το παξιμάδι σύσφιξης του εργαλείου.

Θέση σε λειτουργία.

Μηχανή φρεζαρίσματος σωλήνων:

C

Σε μηχανές φρεζαρίσματος σωλήνων με ηλεκτρική κίνηση προ-συνδέετε εναν συνδυασμό διατάξεων διακόπτη με τα ακόλουθα εξαρτήματα:

-κύριο διακόπτη/διακόπτη αναστροφής -διακόπτη προστασίας κινητήρα -διακόπτη υπότασης -συνδέσεις βύσματος

Ο κεντρικός διακόπτης χρησιμοποιείται ως διακόπτης ενεργοποίησης και για την αντιστροφή της κατεύθυνσης περιστροφής. Ο διακόπτης προστασίας του κινητήра και ο διακόπτης υπότασης αποτελούν μία μονάδα. Σε περίπτωση υπερφόρτωσης, ο διακόπτης προστασίας του κινητήра απενεργοποιείται, ενώ σε περίπτωση διακοπης της τάσης του δικτύου, ο διακόπτης υπότασης αποσυνδέει τη μηχανή φρεζαρίσματος σωλήνων από το δίκτυο για να

αποτρέψει την ακούσια επανεκκίνησή της.

Η μηχανή φρεζαρίσματος σωλήνων επανεκκινείται με την ενεργοποίηση του διακόπτη προστασίας του κινητήρα.

Ο συνδυασμός διακοπτών πρέπει να είναι έτσι τοποθετημένος, ώστε να είναι ανά πάσα στιγμή προσβάσιμος από τον χειριστή.

Μηχανή φρεζαρίσματος σωλίνων σε εν μέρει αντιεκρηκτικό κατασκευαστικό τύπο:

D

Χρησιμοποιήστε ένα συνδυασμό διατάξεων διακόπτη, με έναν πρόσθετο διακόπτη ενεργοποίησης/απενεργοποίησης μπροστά από το συνδυασμό διακοπτών προκειμένου να λειτουργήσετε τη μηχανή φρεζαρίσματος σωλήνων σε εκρήξιμες ατμόσφαιρες της Ζώνης 2.

Ο συνδυασμός διακοπτών πρέπει να είναι έτσι τοποθετημένος, ώστε να είναι ανά πάσα στιγμή προσβάσιμος από τον χειριστή.

Κίνδυνος έκρηξης

Ο συνδυασμός διακοπτών πρέπει να εγκατασταθεί εκτός της ζώνης 2.

Χειρισμός

Κίνδυνος τραυματισμού

Το προστατευτικό καπάκι πρέπει να είναι τελείως κλειστό και ασφαλισμένο κατά τη διάρκεια της λειτουργίας!

Κίνδυνος τραυματισμού από αιωρούμενα σωματίδια κοπής

Αυτά μπορεί να προκαλέσουν τραυματισμούς. Βεβαιωθείτε ότι δεν υπάρχουν άτομα στη ζώνη κινδύνου.

Κίνδυνος πυρκαγιάς από αιωρούμενα σωματίδια κοπής

Βεβαιωθείτε ότι δεν υπάρχουν εύφλεκτα αντικείμενα στην περιοχή κινδύνου.

Κίνδυνος τραυματισμού

Κατά την ενεργοποίηση της μηχανής φρεζαρίσματος σωλήνων υπάρχει κίνδυνος τραυματισμού από αντικείμενα που πετάγονται. Άφαιρείτε πάντοτε τη μανιβέλα πριν χρησιμοποίησετε τη μηχανή φρεζαρίσματος σωλήνων.

Διαδικασία εκκίνποης

Για τις μηχανές φρεζαρίσματος σωλήνων με ηλεκτροκινητήρες, βεβαιθείτε ότι η κατεύθυνση περιστροφής του εργαλείου είναι σωστή. Η κατεύθυνση περιστροφής μπορεί να αλλάξει χρησιμοποιώντας τον διακόπτη αντιστροφής στον πίνακα διανομής.

Κίνδυνος τραυματισμού

Όταν το μηχάνημα λειτουργεί, υπάρχει κίνδυνος τραυματισμού από τα περιστρεφομενα μέρη. Η είσοδος στην επικίνδυνη ζώνη του μηχανήματος για εργασίες ρύθμισης επιτρέπεται μόνο σύμφωνα με τα μέτρα ασφαλείας.

- Απενεργοποιήστε τον μηχανισμό πρόωσης μέσω του μοχλού προώθησης (28).

- Ενεργοποιήστε τη μηχανή φρεζαρίσματος σωλήνων.

- Χαλαρώστε τον μοχλό σύσφιξης (11) και οδηγήστε την κινούμενη πριονολάμα όσο το δυνατόν βαθύτερα μέσα στο σωλήνα με τη μανιβέλα χειρός. Η βαθιά βυθισμένη πριονόλαμα σταθεροποιεί τη διαδικασία κοπής.

- Όταν φρεζάρετε, επιλέξτε τη χαμηλότερη δυνατή εμπλοκή του εργαλείου. Ο όγκος αφαιρούμενου υλικού αυξάνεται με την αύξηση του βάθους κοπής.

- Βυθίστε το ένθετο εργαλείο περίπου 3 mm βαθύτερα από ό,τι χρειάζεται και, στη συνέχεια, επιστρέψτε στο απαιτούμενο βάθος, οπότε το ένθετο εργαλείο είναι εκτός εμπλοκής.

- Όταν χρησιμοποιείτε την κλίμακα βάθους, αφήστε το εργαλείο να γρατζουνίσει την επιφάνεια του σωλήνα. Χαλαρώστε το paßδωτό περικόχλιο (27) και θέστε τον δείκτη (28) στο 0. Σφιξτε πάλι το paßδωτό περικόχλιο (27). Το βάθος ρύθμισης μπορείτε να το δείτε στην κλίματα.

- Απενεργοποιήστε τη μηχανή φρεζαρίσματος σωλήνων.

- Στη συνέχεια, σταθεροποιήστε τη ρύθμιση σφίγγοντας το μοχλό συσφιξης (11).

- Ενεργοποιήστε πάλι τη μηχανή φρεζαρίσματος σωλήνων.

- Ενεργοποιήστε τον μήχανισμό πρόωσης μέσω του μοχλού πρόωσης (28).

- Εάν η ισχύς του κινητήρα είναι επαρκής, το τοίχωμα του σωλήνα κόβεται με μία τομή.

- Οι τοποθετημένοι σωλήνες μπορεί να υποχωρήσουν κατά το πριόνισμα και να μπλοκάρουν το εφαρμοζόμενο εργαλείο στο διάκενο. Για το λόγο αυτό, πρέπει να εισάγονται οι περιλαμβανόμενες στην παράδοση σφήνες στο διάκενο πίσω από το εργαλείο πριονίσματος σε τακτά χρονικά διαστήματα. Σε εκρήξιμες ατμόσφαιρες χρησιμποιήστε σφήνες (6 33 05 013 00 2) (RSG Ex 1500 A/B (**) παρεχόμενο εξάρτημα) και σφυρί από μη σπινθηροβόλο υλικό.

- Αποφύγετε την υπερφόρτωση της μηχανής φρεζαρίσματος σωλήνων.

- Υπερφόρτωση προκύπτει αν ο αριθμός στροφών του κινητήρα πέσει αισθητά όταν το εργαλείο εισέρχεται σε λειτουργία.

- Αυτό έχει επίσης ως αποτέλεσμα την πτώση της απόδοσης κοπής.

- Στερεώστε το τεμάχιο εργασίας (πριονισμένο κομμάτι σωλήνα) για να μην πέσει.

Σε σωλήνες με χοντρό τοίχωμα (s > 10 mm), ο σύνδεσμος συγκόλλησης πρέπει να φρεζαριστεί σε πολλά περάσματα.

Η σύμφωνη πορεία της κοπής επηρεάζεται από τους ακόλουθους παράγοντες:

- ευθυγράμμιση της μηχανής φρεζαρίσματος σωλήνων κατά την έναρξη λειτουργίας,

- γεωμετρική απόκλιση του σωλήνα από το κυκλικό ή κυλινδρικό σχήμα, - αιχμηροτητα του εφαρμοζόμενου εργαλείου,

- σκληρότητα του υλικού επεξεργασίας.

Η μηχανή φρεζαρίσματος σωλήνων ρυθμίζεται έτσι, ώστε σε διαμέτρους σωλήνων 300 mm και 600 mm η αρχή και το τέλος της γραμμής κοπής να ταυτίζονται περίπου.

Λόγω της εκκεντρότητας του άξονα του οδηγού, το σημάδι ρύθμισης (24, βλέττε εικόνα Ε) είναι δεσμευτικό μόνο για τις δύο διαμέτρους που αναφέρονται. Για μεγαλύτερες διαμέτρους σωλήνων, μπορεί να χρειαστεί αναπροσαρμογή.

Επαναφορά των μηχανών φρεζαρίσματος σωλίνων (RSG Ex [\*\*]).

Ζημιές σε περιουσιακά στοιχεία!

Πριν από την επαναφορά της μηχανής φρεζαρίσματος σωλήνων, βεβαιωθείτε ότι το εφαρμοζόμενο εργαλείο έχει βγει για να αποφύγετε ζημές στο εργαλείο και στον μηχανισμό μετάδοσης κίνησης.

- Απενεργοποιήστε τον μηχανισμό πρόωσης μέσω του μοχλού προώθησης (28).

- Χαλαρώστε τον μοχλό (11) σύσφιξης.

- Οδηγήστε έξω το εφαρμοζόμενο εργαλείο.

- Θέστε τον κύριο διακόπτη/διακόπτη αναστροφής στη θέση «0» (απενεργοποίηση).

- Βάλτε τὸν διακόπτη αναστροφής στην επαναφορά.

- Σφίξτε το μοχλό σύσφιξης (11).

- Ενεργοποιήστε τον μήχανίσμό πρόωσης μέσω του μοχλού πρόωσης (28).

Η μηχανή φρεζαρίσματος ωωλίνων δεν είναι κατάλληλη για κοπές κατά την επαναφορά!

Υποδείξεις για ψύξη και λίπανον.

Ζημιές σε περιουσιακά οτοιχεία!

Το εφαρμοζόμενο εργαλείο πρέπει να ψύχεται και να λιπαίνεται κατά τη διάρκεια της διαδικασίας φρεζαρίσματος. Εάν η ψύξη και η λίπανοη είναι ανεπαρκείς, τα θραύσματα μπορεί να μπλοκάρουν. Αυτό μπορεί να οδηγήσει σε θραύση του εργαλείου.

Ακολουθήστε τις οδηγίες/υποδείξεις του κατασκευαστή για το χρησιμοποιούμενο ψυκτικό υγρό.

- Κόβετε πάντα τους σωλήνες από φαιό χυτοσίδηρο χωρίς λιπαντικό ψύξης.

- Ψύχετε τη λεπίδα πριονιού ή την φρέζα με σαπόυνόνερο όταν κόβετε σωλήνες από μη κραματοποιημένο χάλιβα.

Ρύθμιση της ακρίβειας λειτουργίας.

E 24 0 19 10

- Χαλαρώστε το παξιμάδι (15, βλέπε εικόνα Α) SW 46.

- Μετατοπίστε τον άξονα (10) απέναντι από το κολάρο (19).

- Σφίξτε το παξιμάδι (15).

Στρέφοντας τον κινητήριο άξονα (10) δεξιόστροφα (προς το εφαρμοζόμενο εργαλείο) το εφαρμοζόμενο εργαλείο κινείται προς τα δεξιά (η οπτική γραμμή είναι η ίδια με την κατεύθυνση κίνησης της μηχανής φρεζαρίσματος σωλήνων).

Κατά την περιστροφή του άξονα κίνησης αριστερόστροφα, το εφαρμοζόμενο εργαλείο κινείται προς τα αριστερά.

Εισαγωγή πρόσθετων κρίκων αλυσίδας.

F 33 32

Οι πρόσθετοι κρίκοι αλυσίδας μπορούν να τοποθετηθούν μόνο στις προβλεπόμενες θέσεις.

- Αφαιρέστε τον δακτύλιο ασφάλισης (32).

- Αφαιρέστε το μπουλόνι (33).

- Τοποθετήστε τον επιθυμητό αριθμό κρίκων αλυσίδας.

- Κρίκοι αλυσίδας σε διάφορα μεγέθη περιλαμβάνονται στα προαιερετικά εξαρτήματα του μηχανήματος. - Εισάγετε το μπουλόνι (33).

- Τοποθετήστε ένα νέο δακτύλιο ασφάλισης (32).

Σύσφιξη της μηχανής φρεζαρίσματος σωλίνων.

G D A

«Α» απαιτούμενος χώρος εργασίας σε μέγιστο βάθος κοπής

«D» εξωτερική διάμετρος του σωλήνα

«i» αριθμός τεμαχίων αλυσίδας για διάμετρο σωλήνα «Δ».

RSG Ex 1500 A/B

Θέση του κινητήριου άζονα	D A Απαιτούμενο[mm] [mm] [mm] [mm]		μήκος αλυσίδας ανά πλευρά	Συνολικό μήκος κοπής	i*
1	250300350400	400392384378	1427152516321744	2854305032643488	5566
2	400450500550600	381375369364360	17821898201921442273	35643796403842884546	67778
3	600650700750800850900	362357352348344340337	2302243325662702284028623001	4604486651325404568057246002	889101010
4	90095010001050110011501200130014001500	348345342340337335333331329328	3142328434283464360737513896406243384355	6284656868566928721475027792812486768710	101111121213131414
Αριθμός παραγγελίας 3 02 31 013 02 7 που αποτελείται από 10 τεμάχια αλυσίδας, το καθένα μήκους 635 mm.

RSG Ex 18 A/B

Θέση του κινητήριου άξονα	D A Απαιτούμενο[mm] [mm] [mm] [mm]		μήκος αλυσίδας ανά πλευρά	Συνολικό μήκος κοπής	1*
1	250	587	1427	2854	5
	300	576	1525	3050	5
	350	564	1632	3264	6
	400	553	1744	3488	6
2	400	522	1782	3564	6
	450	511	1898	3796	7
	500	501	2019	4038	7
	550	492	2144	4288	7
	600	483	2273	4546	8
3	600	453	2302	4604	8
	650	445	2433	4866	8
	700	437	2566	5132	9
	750	429	2702	5404	9
	800	422	2840	5680	10
4	800	396	2862	5724	10
	850	393	3001	6002	10
	900	390	3142	6284	10
	950	386	3284	6568	11
	1000	383	3428	6856	11
5	1	390	34640	6928	11
	1050	387	3607	7214	12
	1100	385	3751	7502	12
	1150	382	3896	7792	13
	1200	379	4062	8124	13
	1300	374	4338	8676	14

6	1	383	43550	8700	14
	1400	382	4651	9302	15
	1500	378	4950	9900	16
	1600	373	5250	10500	17
	1700	369	5553	11106	18
	1800	366	5857	11714	19
	1900	362	6162	12324	20
	2000	359	6468	12936	21
	2100	356	6775	13550	22
	2200	353	7083	14166	23
	2300	350	7391	14782	24
	2400	348	7700	15400	25
	2500	346	8009	16018	26
	2600	343	8319	16638	27
	2700	341	8629	17258	28
	2800	339	8940	17880	29
	2900	337	9251	18502	30
	3000	335	9562	19124	31
Αριθμός παραγγελίας 3 02 31 013 02 7 που αποτελείται από 10 τεμάχια αλυσίδας, το καθένα μήκους 635 mm.

Για να επιτευχθεί η βέλτιστη τάνυση της αλυσίδας, μπορούν ενδεχομένως να χρησιμοποιηθούν τα μισά τεμάχια αλυσίδας μήκους 31,75 mm που περιέχονται στην εργαλειοθήκη.

Παράδειγμα:

Για διάμετρο σωλήνα D=400 mm, απαιτούνται 6 τεμάχια αλυσίδας (αριθμός παραγγελίας 3 02 31 013 02 7).

Καθοδήγηση τροχιάς με αλυσίδα οδήγησης

H

1 IV 29 30 31

Συναρμολογήστε το μήκος της αλυσίδας οδήγησης σύμφωνα με τον πίνακα Για να επιτευχθεί η βέλτιστη τάνυση της αλυσίδας, μπορούν ενδεχομένως να χρησιμοποιηθούν τα μισά τεμάχια αλυσίδας μήκους 31,75 mm που περιέχονται στην εργαλειοθήκη.

Μήκος αλυσίδας οδήγησης

Διάμετρος σωλήνα	Μήκος αλυσίδας	Τεμάχια αλυσίδας
[mm] [mm]	635 mm 63,5	mm 31,75 mm
250 710 1	1
300 870 1	0
350 1030 1	6 1
400 1190 1	9 0
450 1344 2	1 1
500 1500 2	4 0
550 1660 2	6 1
600 1809 2	8 1
650 1970 3	1 1
700 2130 3	4 0
750 2290 3	6 1
800 2440 3	8 1
850 2600 4	1 0
900 2760 4	4 0
950 2921 4	6 0
1000 3079	4 8 1
1100 3397	5 3 1
1200 3714	5 8 1
1300 4032	6 3 1
1 4	0	0 4	3 3	0 6
1 5	0	0 4	6 4	0 7

Αριθμός παραγγελίας 3 02 31 034 01 0 (l = 635 mm)

Αριθμός παραγγελίας 3 02 31 036 01 0 (l = 63,5 mm)

Αριθμός παραγγελίας 3 02 31 035 01 0 (l = 31,7 mm)

• Στερεώστε την αλυσίδα οδηγό σε ένα από τα δύο κομμάτια αλυσίδας στον τεντωτήρα αλυσίδας με το μπουλόνι και τον δακτύλιο ασφάλισης.
• Περάστε το σκέλος του οδηγου της αλυσίδας οδήγησης κατω από τους δύο τροχούς της αλυσίδας οδήγησης (εικόνα Η).
• Ασφαλίστε το ελεύθερο άκρο της αλυσίδας οδήγήσης στον τεντωτήρα αλυσίδας με τον πείρο και τον δακτύλιο.
• Τοποθετήστε την αλυσίδα οδήγησης στον σωλήνα, περιστρέφοντας τον εξαγωνικό εντατήρα στον τεντωτήρα αλυσίδας (2).
• Ευθυγραμμιστε την αλυσίδα οδήγησης σε απόσταση 10 mm (μπουλόνι αλυσίδας κίνησης προς μπουλόνι αλυσίδας οδήγησης) και ελέγξτε τρεις φορές περιμετρικά.
• Σφίξτε στον εξαγωνικό εντατήρα (29) μέχρι ο δίσκος (30) να έρθει σε επαφή με το περίβλημα του τεντωτήρα αλυσίδας (εύρος σύσφιξης περίπου 50 mm). (Μέγιστη ροπή σύσφιξης 50 Nm)

Προσοχή: Κίνδυνος ατυχήματος!

Μην στρίβετε ποτέ τις τρεις βίδες ασφάλισης (31) στην μπροστινή πλευρά. (βλέπε εικόνα Η)

Τελειωτικές εργασίες μετά από κάθε εργασία.

• Οδηγήστε έξω το εφαρμοζόμενο εργαλείο.
• Απενεργοποιήστε τη μηχανή φρεζαρίσματος σωλήνων.
• Αφαιρέστε το εφαρμοζόμενο εργαλείο.
• Χαλάρώστε τη μηχανή φρεζαρίσματος σωλήνων.

Αποθήκευση της μηχανής φρεζαρίσματος σωλήνων.

• Προστατεύστε τα εξωτερικά μεταλλικά μέρη από τη διάβρωση.
• Αποθηκεύετε τη μηχανή φρεζαρίσματος σωλήνων σε στεγνό μέρος.

Συντήρηση και επισκευή.

Για τη συντήρηση και εποκευή.

Για ηλεκτρικά εργαλεία και αξεσουάρ FEIN που χρειάζονται επισκευή, επικοινωνήστε με την εξυπηρέτηση πελατών της FEIN. Μπορείτε να βρείτε τη διεύθυνση στο διαδίκτυο στον ιστότοπο www.fein.com.

Τον τρέχοντα κατάλογο ανταλλακτικών γι' autó το ηλεκτρικό εργαλείο θα βρείτε στην ηλεκτρονική σελίδα www.fein.com.

Να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Αν χρειαστεί, μπορείτε να αντικαταστήσετε οι ίδιοι τα παρακάτω εξαρτήματα: Εργαλεία χειρισμού, λαβές, αλυσίδα, κρίκοι αλυσίδας

Το μηχάνημα επιτρέπεται να λειτουργεί μόνο όταν βρίσκεται σε τεχνικά άριστη κατάσταση. Τα φθαρμένα ή κατεστραμμένα εργαλεία και εξαρτήματα πρέπει να αντικαθίστανται αμέσως με καινούργια.

λόγω ακούσιας ενεργοποίησης.

Αποσυνδέστε το φις από την πρίζα πριν εκτελέσετε οποιαδήποτε εργασία στο μηχάνημα φρεζαρίσματος σωλήνων!

Γενικές υποδείξεις

Οι εργασίες συντήρησης επιτρέπεται να εκτελούνται μόνο από εκπαιδευμένο ειδικευμένο προσωπικό.

Οι εργασίες φροντίδας και συντήρησης περιλαμβάνουν ουσιαστικά:
- Εξωτερικό καθαρισμό της μηχανής φρεζαρίσματος σωλήνων και των αλυσίδων σύσφιξης.
- Οπτική επιθεώρησή ολόκληρης της μηχανής φρεζαρίσματος σωλήνων.
- Αλλαγή λαδιού μηχανισμού μετάδοσης.
- Λίπανοη των σπειρωμάτων της κίνησης και των αλυσίδων.
- Λίπανση των οδηγών της ατράκτου του εργαλείου στη διάταξη σύσφιξης και μεταφοράς.
- Ανανέωση των αυτοκόλλητων και προειδοποιήσεων στο εργαλείο

Φροντίδα των συνδέσμων της αλυσίδας

Αφού αφαιρέσετε τη χοντρή βρωμία, καθαρίστε προσεκτικά τους συνδέσμους της αλυσίδας με πετρέλαιο ή παρόμοιο προϊόν, μετακινώντας τους συνδέσμους της αλυσίδας.

Για να εξασφαλίσετε τη λίπανση, βυθίστε μετά τις αλυσίδες για αρκετές ώρες σε παχύρρευστο λάδι, π.χ. λάδι ταχυτήτων SAE 140.

Κίνδυνος ατυχήματος!

Πριν από την επαναχρησιμοποίηση, ελέγξτε τους κρίκους της αλυσίδας για την καλή τους κατάσταση με λεπτομερή οπτικό έλεγχο. Αντικαταστήστε τα φθαρμένα μέρη και αντικαταστήστε τους δακτυλίους ασφαλείας που λείπουν.

Καλώδιο σύνδεσης

Σε περίπτωση που το καλώδιο σύνδεσης του ηλεκτρικού εργαλείου υποστεί φθορά, πρέπει να αντικατασταθεί από τον κατασκευαστή ή τον αντιπρόσωπό του.

Ρυθμιστής προσαρμογής στο σωλίνα (βλέπε εικόνα Α)

• Διατηρείτε την εξωτερική επιφάνεια του παξιμαδιού σωλήνα (17) χωρίς ρύπους και επικαθίσεις σκουριάς και λιπαίνετε πάντα ελαφρά.
• Κατά την αλλαγή λαδιου στον μηχανισμό μετάδοσης κίνησης, καθαρίζετε και λιπαίνετε το σπείρωμα του μηχανισμού.

Αποσυναρμολόγηση:

• Αφαιρέστε την κυλινδρική κατσαβιδόβιδα (8).
• Τραβήξτε το μπουλόνι (5) από το καπάκι.
• Στη συνέχεια, χρησιμοποιήστε τη μανιβέλα για να ξεβιδώσετε τον ρυθμιστή προσαρμόγής από το παξιμάδι του σωλήνα.
• Καθαρίστε και λιπάνετε τα εξαρτήματα με σπείρωμα (βλέπε ενότητα λιπδαντικά και πρόγραμμα λίπανσης στη σελίδα 74).
• Αντικαταστήστε τους φθαρμένους δακτύλιους στεγανοποίησης.

Συναρμολόγηση:

Η συναρμολόγηση πραγματοποιείται με αντίστροφη σειρά. Μην φθείρετε τους δακτυλίους στεγανοποίησης κατά τη συναρμολόγηση!

Διάταξη σύσφιξης

Αποφύγετε τη ρύπανση των σπειρωμάτων των βιδών με κρίκο (3, εικόνα 1) στο ελατηριωτό στέλεχος.

Καθαρίστε ενδεχομένως και λιπάνετε τα σπειρώματα.

Λιπαντικά και πρόγραμμα λίπανος

Λιπαντικό ARAL Oil Degol	Ποσότητα πλήρωσης	Εύρος θερμοκρασίας [°C]	Προδιαγραφές
BMB 460 2 λίτρα 0	έως +60 Λάδι μετά δοσης		κίνησης τύπος-CLPF σύμφωνα με DIN15502
BMB 100 2 λίτρα -20	έως +40

Κατά την παράδοση, η άτρακτος έδρασης του εργαλείου είναι γεμάτη με λάδι ARAL Degol BMB 100. Σας συνιστούμε οπωσδήποτε να μην χρησιμοποιείτε οποιοδήποτε άλλο λάδι ταχυτήτων.

Λιπαντικά για επιφάνειες ολίσθησης

Για τη λίπανση και τη φροντίδα των επιφανειών ολίσθησης συνιστούμε λιπαντικά ρουλεμάν χωρίς οξέα, αδιάβροχα επώνυμα λιπαντικά ρουλεμάν.

1 2 3 3 3 3 3

Σημείο λίπανσης Λιπαντικό ή υλικό λειτουργίας
2 (μετάδοση κίνησης) βλέπε πίνακα Λιπαντικό λάδι για την άτρακτο έδρασης του εργαλείου
3 (επιφάνειες ολίσθησης και σπείρωμα κίνησης)	Λιπαντικό για ρουλεμάν

Σημείο λίπανσης Λιπαντικό ή υλικό λειτουργίας
2 (μετάδοση κίνησης) βλέπε πίνακα Λιπαντικό λάδι για την άτρακτο έδρασης του εργαλείου
3 (επιφάνειες ολίσθησης και σπείρωμα κίνησης)	Λιπαντικό για ρουλεμάν

Αντιμετώπιση βλάβης (τύπος κατασκευής RSG Ex [**]).

Βλάβη Πίθανές αιτίες Μέτρα
Αποτυχία λειτουργίας κινητήρα και εφαρμοζόμενου εργαλείου	Πολύ χαμηλές θερμοκρασίες περιβάλλοντος Χρησιμοποιήστε λάδι ταχυτήτων FEIN για χαμηλές θερμοκρασίες
	Αμβλύ εφαρμοζόμενο εργαλείο Αντικαταστήστε το εφαρμοζόμενο εργαλείο
	Δεν υπάρχει τάση δικτύου Ελέγξτε τη σύνδεση δικτύου και το μηχανισμό διακόπτη
	Λανθασμένη τάση δικτύου Ελέγξτε τα δεδομένα σύνδεσης δικτύου
	Πρόωση πολύ γρήγορη ή αφαίρεση πολύ υλικού σε έναν κύκλο	Ρυθμίστε την μετάδοση κίνησης καιή μειώστε το βάθος βύθισης
	Διαρροή λαδιού από τη μετάδοση κίνησης Εντοπίστε και διορθώστε τη διαρροή- συμπληρώστε λάδι
	Υπερβολική αύξηση της θερμοκρασίας στον κινητήρα	Επανενεργοποιήστε τον συνδυασμό διατάξεων διακόπτη 30702041014
Ελαττωματικός αλυσοτροχός Φθαρμένο κομμάτι αλυσίδας Αντικαταστήστε το κομμάτι αλυσίδας
	Η αλυσίδα δεν έχει συνδεθεί σωστά Ελέγξτε και διορθώστε τα στημεία σύνδεσης
	Το μπουλόνι της αλυσίδας έχει εισαχθεί μόνο εν μέρει	Εισάγετε εντελώς το μπουλόνι
Λανθασμένη πορεία κοπής Λανθασμένη ευθυγράμμιση μηχανής φρεζαρίσματος σωλήνων και αλυσίδας	Βλέπε ενότητα «Προκαταρκτικές εργασίες στη μηχανή φρεζαρίσματος σωλήνων (βλέπε εικόνα Α) στη σελίδα 70 και ενότητα «Σύσφιξη της μηχανής φρεζαρίσματος σωλήνων πάνω στον σωλήνα» στη σελίδα 71
	Ο άζονας οδήγησης δεν είναι έκκεντρος Ρυθμίστε την ακρίβεια λειτουργίας, βλέπε ενότητα «Ρυθμιση της ακρίβειας λειτουργίας» στη σελίδα 72
	Αμβλύ εφαρμοζόμενο εργαλείο Αντικαταστήστε το εφαρμοζόμενο εργαλείο
	Σωλήνας τοποθετημένος λοξά ή κάθετα ή μη στρογγυλός σωλήνας	Χρησιμοποιήστε συσκευή οδήγησης πορείας, βλέπε ενότητα «Σύσφιξη της μηχανής φρεζαρίσματος σωλήνων πάνω στον σωλήνα» στη σελίδα 71 και ενότητα «Οδήγηση πορείας» στη σελίδα 73
	Υπερφόρτωση του εφαρμοζόμενου εργαλείου Ρυθμιστε την μετάδοση κίνησης και/ή μειώστε το βάθος βύθισης
Μειωμένη ή αναποτελεσματική λειτουργία του μηχανήματος	Δεν υπάρχει τάση δικτύου Ελέγξτε τη σύνδεση δικτύου και το μηχανισμό διακόπτη
	Ο διακόπτης δεν είναι ενεργοποιημένος	Ελέγξτε τον διακόπτη
	Ο συμπλέκτης γλιστράει	Ρυθμίστε τη μετάδοση κίνησης ή ρυθμίστε τη ροπή απόκρισης του συμπλέκτη στο εργοστάσιο της FEIN.
Ισχυροί κραδασμοί	Η πρόωση είναι πολύ γρήγορη	Προσαρμόστε τη μετάδοση κίνησης
	Το εφαρμοζόμενο εργαλείο είναι πολύ βαθιά	Σηκώστε το εφαρμοζόμενο εργαλείο
	Ο μοχλός σύσφιξης (11) δεν είναι σφιγμένος	Σφιξτε τον μοχλό σύσφιξης
	Αλυσίδα χαλαρή	Ελέγξτε την τάνυση της αλυσίδας
	Αμβλύ εφαρμοζόμενο εργαλείο Αντικαταστήστε το εφαρμοζόμενο εργαλείο

Εγγύνοη

Η εγγύηση για το προϊόν ισχύει σύμφωνα με τις διατάξεις της χώρας στην οποία κυκλοφορεί.

Εφαρμοζόμενα εργαλεία και προαιρετικά εξαρτήματα.

Κυκλικές λεπίδες πριονιού

1

2

3

Τύπος 1, HSS, για τύπο μετάδοσης κίνησης:

A, B - για την κατεργασία χαλυβδοσωλήνων
∅	πλάτος	βάρος	αριθμός οδόντων	μέγιστο βάθος κοπής	Κωδικός αριθμός
(mm)	(mm)	(kg)		(mm)
160	4	0,5	50	25	6 35 02 022 00 6
180	4	0,7	60	35	6 35 02 037 00 8
200	4	0,9	64	45	6 35 02 053 00 7
220	4	1,3	70	55	6 35 02 041 00 1

Túnoç 2, HSS, για túπο μετάδοσης:
B - για την κατεργασία σωλήνων από χυτοσίδηρο
∅	πλάτος	βάρος	αριθμόςοδόντων	μέγιστοβάθοςκοπής	Κωδικός αριθμός
(mm)	(mm)	(kg)		(mm)
160	4	0,5	40	25	6 35 02 050 00 1
180	4	0,7	46	35	6 35 02 098 00 0
200	4	0,6	50	45	6 35 02 099 00 4

Túnoç 3, HSS, με δόντια καρβιδίου, για τύπο μετάδοσης:
A, B - Για την κατεργασία σωλήνων από χυτοσίδηρο (επίσης με επένδυση από τομέντο) και σωλήνων από μη κραματοποιημένο χάλυβα έως 400 N/mm2
∅	πλάτος	βάρος	αριθμός οδόντων	μέγιστο βάθος κοπής	Κωδικός αριθμός
(mm)	(mm)	(kg)		(mm)
160	4	0,5	40	25	6 35 02 080 00 8
180	4	0,7	44	35	6 35 02 061 00 9
200	4	0,9	50	45	6 35 02 084 00 2

Σερήνα

× Y × M
mm
6×6×32	40221044000
8×7×32	40221050005

Κιβώτιο μεταφοράς

Μήκος × Πλάτος × Υψος
mm
1000 × 800 × 395	3 39 01 114 00 7

Φρέζα μορφής

V-, HSS, για τύπο μετάδοσης:
A - για την κατεργασία χαλυβδοσωλήνων από υψηλής αντοχής χαλυβδοκράματαB - για την κατεργασία σωλήνων από μη κραματωμένο χάλυβα και χυτοσίδηρο με μέγιστο πάχος τοιχώματος 10 mm και μέγιστη διάμετρο 1600 mm
D B βάρος αριθμός			οδόντων	β	μ έβάθοςκοπής	Κωφικός αριθμός
(mm) (mm) (kg) (°)		σε			(mm)
125	25	1,6	32	30	25	6 35 08 056 00 4
160	30	3,2	36	30	25	6 35 08 081 00 9
160	30	3,3	36	37,5	25	6 35 08 093 00 0
180	42	5,5	36	37,5	25	6 35 08 094 00 0
180	42	4,9	36	30	25	6 35 08 085 00 8

Túmoc U, HSS, για túπο μετάδοσης:
A - για την κατεργασία χαλυβδοσωλήνων από υψηλής αντοχής χαλυβδοκράματαB - για την κατεργασία σωλήνων από μη κραματωμένο χάλυβα και χυτοσίδηρο με μέγιστο πάχος τοιχώματος 10 mm και μέγιστη διάμετρο 1600 mm
D	B	βάρος	αριθμός οδόντων	μέγιστο βάθος κοπής	Κωδικός αριθμός
(mm)	(mm)	(kg)		(mm)
160	25	2,8	40	25	6 35 08 089 00 7

B° ØD A B

Σύνθετη φρέζα, HSS, για τύπο μετάδοσης:
A - για την κατεργασία χαλυβδοσωλήνων από υψηλής αντοχής χαλυβδοκράματαB - για την κατεργασία σωλήνων από μη κραματωμένο χάλυβα και χυτοσίδηρο με μέγιστο πάχος τοιχώματος 10 mm και μέγιστη διάμετρο 1600 mm
D Β βάρος αριθμός			οδόντων	β	μέβάθος κοπής	Κωρικός αριθμός
(mm) (mm) (kg) (°) (mm)
154	30,5	2,5	32	30	25	6 35 08 099 02 0

Τεμάχιο αλυσίδας

10 τεμάχια αλυσίδας	× 63,5 mm = 635 mm
Κωδικός αριθμός	3 02 31 013 02 7
1 τεμάχιο αλυσίδας	31,75
Κωδικός αριθμός	3 02 31 029 00 2

Μπουλόνι αντικατάστασης

Κωδικός αριθμός	3 02 17 216 00 4	Αλυσίδα σύσφιγξης 38,5 mm
Κωδικός αριθμός	3 02 16 166 00 0	Αλυσίδα οδήγησης 54 mm

Διακόψης ασφαλείας αντικατάστασης

Κωδικός αριθμός

3 02 17 216 00 4

Σφήνες διαχωρισμού από κάλυβα

Κωδικός αριθμός

6 33 05 006 00 8

Περιλαμβανόμενα εξαρτήματα

Κωδικός αριθμός	Αριθμός	Ονομασία
3 39 01 114 00 7	1	Κιβώτιο μεταφοράς
3 39 01 031 00 1	1	Εργαλειοθήκη
3 21 22 007 01 7	1	Χειροκίνητη μανιβέλα
6 29 01 016 00 2	1	Ανοιχτό κλειδί, SW 46
6 29 03 010 00 6	1	Ανοιχτό κλειδί, SW 55
3 12 07 333 01 0	1	Τεντωτήρας αλυσίδας μόνο για RSG Ex 1500 A/B (**)
6 29 11 010 00 0	1	Κλειδί με δακτύλιο, 17/19
6 29 06 014 00 0	1	Σωληνωτό κλειδί, SW 46/41
3 02 31 029 00 2	20	Αλυσίδα κυλίνδρων
3 02 17 216 00 4	20	Μπουλόνι
4 26 34 020 00 5	40	Δακτύλιος ασφάλισης
6 33 05 013 00 2	5	Σφήνες διαχωρισμού, χωρίς σπινθήρα για RSG Ex 1500/18 A/B (**)
3 07 02 041 01 4	1	Συνδυασμός διατάξεων διακόπτη για RSG Ex 1500/18 A/B (**)
3 21 74 009 00 1	1	Στρογγυλός ιμάντας
3 21 74 010 00 3	1	Στρογγυλός ιμάντας
3 07 28 188 00 8	1	Ζεύξη CEE για RSG Ex 1500/18 A/B (**)
3 02 31 035 02 0	1	Αλυσίδα μόνο για RSG Ex 1500 A/B (**)
3 02 16 166 01 0	1	Μπουλόνι μόνο για RSG Ex 1500 A/B (**)
3 40 56 026 00 0	1	Δίσκοι διαχωρισμού μόνο για RSG Ex 1500 A/B (**)

Προαιρετικά εξαρτήματα

Κωδικός αριθμός	Αριθμός	Ονομασία
3 02 31 013 02 7	1	Αλυσίδα με 10 τεμάχια αλυσίδας
4 26 34 020 00 5	1	Δακτύλιος ασφάλισης
3 02 17 216 00 4	1	Μπουλόνι
4 30 12 051 12 2	1	Ρυθμιστικό μπουλόνι
6 33 05 013 00 2		Σφήνα εξώθησης χωρίς σπινθήρα
9 12 01 002 00 4		Συσκευή λίπανσης ψύξης με πεπιεσμένο αέρα (Σ.Λ.Ψ.Π.Α.)
3 24 33 027 01 7	1	Τμήματα σύνδεσης για Σ.Λ.Ψ.Π.Α. (συν πλάκα)
9 26 01 023 02 3	1	Συμπιεστής για Σ.Λ.Ψ.Π.Α.
3 14 14 055 00 2	1	Πλήρες λάστιχο ΡΑ πεπ. αέρα για συμπιεστή
4 11 36 005 01 9	1	Κολάρο συμπλέκτη
3 02 31 035 02 0	1	Αλυσίδα
3 02 16 166 01 0	1	Μπουλόνι
3 40 56 026 00 0	1	Δίσκοι διαχωρισμού

Συσκευή λίπανοης ψύξης με πεπεσμένο αέρα 9 12 01 002 00 4

Λόγω των πιθανών υψηλών ταχυτήτων κοπής και πρόσωης της μηχανής φρεζαρίσματος σωλήνων, είναι απαραίτητη η ψυξη και η λίπανον των εργαλείων όταν επεξεργάζεστε χάλυβα. Το σύστημα ψυκτικής λίπανοης με πεπιεσμένο αέρα λειτουργεί με την αρχή της ψεκασμού και της εξάτμισης του ψυκτικού λίπαντικού και παρέχει συνεχή καλή ψύξη και λίπανον μέσω των ακροφυσίων ψεκασμού που είναι τοποθετημένα στη μηχανή φρεζαρίσματος σωλήνων.

Επιπλέον, αποφεύγεται η μόλυνση του εδάφους στο εργοτάξιο από το γαλάκτωμα γεώτρησης, το οποίο συνήθως προστίθεται με το χέρι.

Συνιστούμε τη χρήση του λιπαντικού επεξεργασίας μετάλλων BIOCUT 3000 ως λιπαντικό ψύξης. Είναι ένας νέος τύπος πλήρως συνθετικού λιπαντικού υψηλής απόδοσης, έχει εξαιρετική συγκολλητική και ψικτική δράση, είναι υδατοδιαλυτό, εύκολα βιοδιασπώμενο και οικονομικό σε κατανάλωση (ανάλογα με τη ρύθμιση έως περίπου 0,3 dm ^3 /h ανά ακροφύσιο).

To BIOCUT 3000 δεν περιέχει ουσίες που είναι επικίνδυνες για την υγεία. Πληροί τις απαιτήσεις της Γερμανικής Τεχνικής και Επιστημονικής Ένωσης για το Αέριο και το Νερό ε.ν. (DVGW).

Όλα τα συστατικά συμμορφώνονται με τις οδηγίες του FDA (Food and Drug Administration) και της Γερμανικής Φαρμακοποιίας (DAB) στην εκάστοτε ισχύουσα έκδοση.

Μπορείτε να προμηθευτείτε το λιπαντικό από:

Λιπαντικά BIOCUT 3000 για θερμοκρασίες έως 0°C:

1 L - 3 21 32 039 00 0

5 L - 3 21 32 040 00 0

Λιπαντικό ανθεκτικό στο κρύο για θερμοκρασίες έως -25°C:

1 L - 3 21 32 042 00 0

5 L - 3 21 32 043 00 0

Για τις τριφασικές εκδόσεις RSG Ex (**) , απαιτείται ένας συμπιεστής, αριθμός παραγγελίας FEIN 9 26 01 023 02 3, με όγκο αναρρόφησης περίπου 130 l/min, προκειμένου να χρησιμοποιηθεί το σύστημα λίπανσης ψύξης με πεπιεσμένο αέρα.

Ανταλλοκτικά.

Ο τρέχων κατάλογος ανταλλακτικών βρίσκεται στο διαδίκτυο στη διεύθυνση www.fein.com.

Δήλωση συμμόρφωσης.

Η δήλωση συμμόρφωσης CE ισχύει μόνο για τις χώρες της Ευρωπαϊκής Ένωσης και της ομάδας EZΕΣ (Ευρωπαϊκή Ζώνη Ελεύθερων Συναλλαγών) και μόνο για προϊόντα που προορίζονται για την αγορά της ΕΕ ή της EZΕΣ.

Η εταιρία FEIN δηλώνει με αποκλειστική ευθύνη της ότι αυτό το προϊόν ανταποκρίνεται πλήρως στους σχετικούς κανονισμούς που αναφέρονται στην τελευταία σελίδα αυτών των οδηγιών χρήσης.

Τεχνικά έγγραφα από:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Προστασία του περιβάλλοντος, απόσυροη.

Οι συσκευασίες, τα άχρηστα ηλεκτρικά εργαλεία και τα εξαρτήματα πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Ηλεκτρολογικό σχέδιο

Tilslutningsskema

Koplingsskjema

Kopplingsschema

Liitäntäkaava

Bağlantı şeması

Ηλεκτρολογικό σχέδιο κινητήρα

Tilslutningsskema motor

Συνδυασμός διατάξεων διακόπτη

3 07 02 041 01 4

Koblingsudstyrskombination

3 07 02 041 01 4
