Mark	Fein
Mudel	RSG EX 1500 B
Kategooria	Freespink (torusfrees)
Tüüp	Osaliselt plahvatuskindel elektriline torufrees
Nimipinge	400 V (kolmefaasiline 3~, 50 Hz)
Nimivõimsus	1500 W
Mootori tühikäigupöörded	2860 p/min
Tööriista tühikäigupöörded	35 p/min (versioon A) / 70 p/min (versioon B)
Ettenihe	40 mm/min (versioon A) / 80 mm/min (versioon B)
Tööriista max läbimõõt	220 mm
Toru läbimõõdu vahemik	250 – 1500 mm (RSG Ex 1500) / 250 – 3000 mm (RSG Ex 18)
Mõõtmed (P × K × L)	974 × 334 × 450 mm (versioon A) / 1088 × 334 × 431 mm (versioon B)
Kaal	80 kg
Kaitseklass	IP X4
Kaitsetüüp	Osaliselt plahvatuskindel (mootor ja lüliti ATEX)
Põhifunktsioonid	Terasest või malmist torude lõikamine, freesimine ja faasimine
Automaatne ettenihe	Jah, ettenihke juhtkangi kaudu (28)
Plahvatuskindel mootor	ATEX-i nõuetele vastav tsoon 2 jaoks (välise juhtkarbiga)
Isoleeritud käepidemed	Jah (isoleeritud pindadega transpordirihm)
Hooldus	Käigukastiõli vahetus, kettide puhastus, libisemispindade määrimine
Kaasasolevad tarvikud	Transpordinõu, tööriistakast, vända, võtmed, ketipinguti, ketid jne.

Korduma kippuvad küsimused - RSG EX 1500 B Fein

Milliseid torusid saab Fein RSG EX 1500 B freespink töödelda?

See suudab lõigata, freesida ja faasida paljastatud torusid või paigaldatud torustikke terasest või malmist, samuti keevitamiseelseks faasimiseks. Sobib läbimõõtudele 250 kuni 1500 mm (versioon 1500) või 250 kuni 3000 mm (versioon 18).

Kas freespink sobib plahvatusohtlikesse tsoonidesse?

Ainult osaliselt. Mootor ja lüliti vastavad ATEX-i nõuetele, kuid masinat tervikuna ei ole plahvatusohtlikus tsoonis kasutamiseks heaks kiidetud. Juhtkapp tuleb paigutada tsoon 2 väljapoole.

Milline on vajalik toitepinge?

Seade töötab 400 V kolmefaasilisel (3~, 50 Hz) võimsusega 1500 W. Ühendus peab olema kaitstud 20 A kaitsmega.

Kuidas reguleerida lõikesügavust?

Sügavust reguleeritakse pöördpaigaldatud tööriistaspindli fikseeritud südamiku (16) kaudu, mida liigutatakse keermestatud spindliga (6). Täpsemaks reguleerimiseks kasutage sügavusskaalat (26) ja soonmutterit (27).

Millist määrdeainet kasutada freespingi jaoks?

Käigukasti jaoks kasutage õli ARAL ÖL Degol BMB 100 temperatuuridel -20 kuni +40 °C või BMB 460 temperatuuridel 0 kuni +60 °C. Jahutamiseks soovitatakse määrdeainet BIOCUT 3000.

Kuidas hooldada lülikette?

Puhastage ketid naftabeega, seejärel kastke need mitmeks tunniks viskoossesse õlisse (SAE 140). Kontrollige lülisid visuaalselt ja vahetage defektsed kinnitusrõngad.

Millised lõikeriistad on selle masina jaoks saadaval?

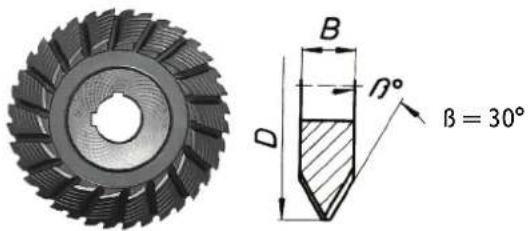

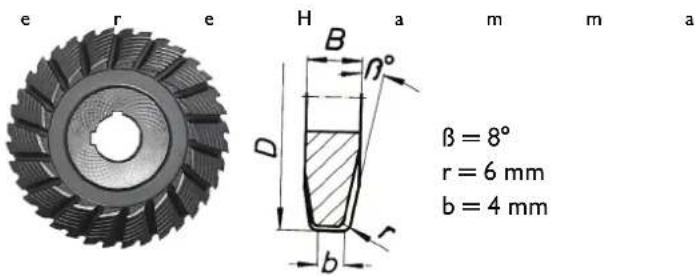

Saate kasutada HSS- või karbiidist ketassaelehti, V- ja U-profiili freesiterasid ning sortimendifreese. Tööriista läbimõõt võib ulatuda kuni 220 mm.

Kas masinat saab kasutada õues?

Jah, kuid seda ei tohi jätta tugeva vihma kätte ega kasutada vee all. Kasutamistemperatuurivahemik on -20 °C kuni +40 °C.

Kuidas vahetada tööriista?

Esmalt ühendage masin vooluvõrgust lahti. Puhastage tööriistaspindel ja kontaktpinnad. Paigaldage tööriist vaherõngastega, keerake mutter tugevasti kinni. Kasutage lõikeohtude vältimiseks kaitsekindaid.

Kust leida varuosi ja saada müügijärgset teenindust?

Varuosad on saadaval veebisaidil www.fein.com. Remontimiseks võtke ühendust FEINi müügijärgse teenindusega. Kasutage ainult originaalvaruosasid.

KASUTUSJUHEND RSG EX 1500 B Fein

Originaalkasutusjuhendi tõlge.

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
		Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
		Lugege tingimata läbi seadmega kaasasolev kasutusjuhend ja üldised ohutusnõuded.
		Kandke töö ajal kaitseprille.
		Kandke töö ajal kõrvaklappe või -troppe.
		Töötades kandke kaitsekindaid.
		Üldine keelumärk. Toiming on keelatud.
		Katsumine keelatud!
		Ärge katsuge elektritööriista pöörlevaid osi.
		Keelatud on kettidest ja võllhammasratastest kinni haarata!
		Ettevaatust! Tarvikute servad, nt lõiketerade servad on teravad.
		Kuum pind!
		Haardepiirkond
		Lisateave.
		Kinnitab, et elektritööriist vastab Euroopa Liidu direktiividele.
		Kasutatud elektritööriistad, muud elektritehnilised ja elektriseadmed tuleb sorteerida ja keskkonnasäästlikult kõrvaldada.
		Ärge mingil juhul väänake kolme turvapolti.
		Kehtüb ainult Hiina kohta.Keskkonnakaltse kestus toote tavakasutuse korral on 10 aastat.
(**) võib sisaldada numbreid või tähti

Tehnilised andmed.

Tellimisnumber: 7 360 ... 7 360 ...

Koosteviis* RSG Ex 1500 A (**) RSG Ex 1500 B (**)

Tellimisnumber: 7 360 ... 7 360 ...

Koosteviis* RSG Ex 18 A (**) RSG Ex 18 B (***)

Pinge (U) 400 V 400 V

Sagedus ( 50 Hz 50 Hz

Võrgühendusviis	3 ~ (vahelduvvool)	3 ~ (vahelduvvool)
Tühipöörete sagedus n_0
- Mootor	2860 /min	2860 /min
- Vahetatavad tarvikud	35 /min	70 /min
Etteanne (f)	40 mm/min	80 mm/min
Nlimivõlmsus (P)	1500 W	1500 W
Toitekaabli pikkus (koos pistikuga)
- RSG Ex 1500 (**)	2 x 20 m	2 x 20 m
- RSG Ex 18 A/B (**)	2 x 20 m	2 x 20 m
Kaitseklass	+/ /l	+
Kaitse liik	IP X4	IP X4

*Elektrimootor ja lisalüliti plahvatuskaitsega versioonis (ATEX-ile vastav)

Koosteviis*	RSG Ex 1500 A (**)RSG Ex 1500 B (**)	RSG Ex 18 A (**)RSG Ex 18 B (**)
Mõõtmed:
- Kaal (m)	80 kg	80 kg
- Tööriista ∅ max	220 mm	220 mm
- L_max.	974 mm	1088 mm
- H_max.	334 mm	334 mm
- B_max.	450 mm	431 mm
- B_1	371 mm	371 mm
- B_2	201 mm	201 mm
- B_3	791 mm	991 mm

Torufreeside kasutuseesmärk

Torufreesid on möeldud terasest või valust vaba juurdepääsuga või paigaldatud torude lõikamiseks ja freesimiseks ning enne keevitamist toruotste faasimiseks ehitusplatsil, tootmishallides ja vabas õhus. Torufreesid on möeldud kasutamiseks spetsiaalettevõtete vastava ala tehnikutele igapäevaseks lühiajaliseks kasutamiseks. Täiskomplektset torufreesi ei ole lubatud kasutada plahvatusohtlikkes keskkondades.

Torufreesid ei ole mõeldud:

• kasutamiseks plahvatusohtlikus keskkonnas
• kasutamiseks tugeva vihma käes või veealustel töödel
• väljaspool temperatuurivahemikku -20°C kuni 40°C.
• plahvatusohtlike ainete lõikamiseks
• Põlevate materjalide lõikamiseks

EÜ-direktiiv 94/9EG ATEX (plahvatusohtlik keskkond)

Juhime tähelepanu sellele, et Fein torufreese tüübiga RSG Ex (**) ei ole lubatud kasutada plahvatusohtlikus keskkonnas ja seetõttu ei ole freesidele 94/9EÜ direktiivile vastavaid tüübitunnistusi ette nähtud.

(Torufreesi RSG Ex (**) puhul paigaldatakse koos elektrimootori ja lisalülitiga ka kaks ATEX-ile vastavat komponenti.)

ATEX-direktiiv kehtib ainult EÜ piires.

Ülevaade.

1 Pinguti
2 kinnituskruvi külgplaadile
3 külgplaat
4 Märkus
5 Polt
6 Käigukruvi
7 Reguleerseade
8 Reguleerseadme silinderkruvi
9 Lukustuspolt
10 Veovöll
11 Lukustushoob
12 Kuuskantpolt
13 Seib
14 Pingutusvöll
15 Mutter
16 Tööriista spindlikast
17 Torumutter

18 Mootori kinnituskruvi

19 klamber

20 Ketiratas

21 Konveieri völl

22 lukustusrōngas

23 tihvt

25 kandekäepide (isoleeritud haardepinnad)

26 Sügavusskaala

27 rihvelmutter

28 Etteande-lülitushoob

32 Ketilüli kaitserõngas

33 ketilüli polt

34 kanderihmad

Tööohutus

Lugege kõiki ohutusjuhiseid, kasutusjuhendeid, illustratsioone ja tehnilisi andmeid, mis on seadmega

kaasas. Ohutusnõuete ja -juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Hoidke köik ohutusnöuded ja -juhised edaspidiseks kasutamiseks alles.

Ohutusnõuetes kasutatud mõiste „elektriline tööriist“ hölmab võrgutoitega elektrilisi tööriistu (toltejuhtmega) ja akutoitega (ilma toltejuhtmeta) elektrilisi tööriistu.

1) Ohutusnõuded tööpiirkonnas

a) Töökoht peab olema puhas ja hästi valgustatud. Töökohas valitsev segadus ja hämarus vöib pöhjustada önnetusi.

b) Ärge kasutage elektritööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektritööriistast lööb sädemeid, mis võivad tolmu või aurud süüdata.

c) Elektritööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähelepanu juhitakse körvale, võite kaotada seadme üle kontrolli.

2) Elektriohutus

a) Elektritööriista pistik peab pistikupessa sobima. Pistikut ei tohi mingil viisil muuta ega ümber ehitada. Ärge kasutage kaitsemaandusega elektritööriistade kulunud lihvkettaid. Originaalpistikud ja sobivad pistikupesad vähendavad elektrilöögiohtu.

b) Vältige kehakontakti maandatud pindadega nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem.

c) Hoidke seadet vihma ja niiskuse eest. Kui elektritööriista on sattunud vett, on elektrilöögi oht suurem.

d) Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatömbamiseks. Hoidke toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.

e) Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.

f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaiselüliti kasutamine vähendab elektrilöögi ohtu.

3) Inimeste turvalisus

a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uilmastite, alkoholi või ravimõte mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.

b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekilivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu.

c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui holate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.

d) Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.

e) Vältige ebatavalist kehaasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat röivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, röivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.

g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

h) Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

4) Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

a) Arge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrillise töörilstaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.

b) Årge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.

c) Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised töörilstad ohdlikud.

e) Hoolitsege elektriliste tööriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konkreetse seadmetüübi jaoks ette nähtud. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste töörlistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.

h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

5) Teenindus

a) Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.

Torufreeside spetsiaalsed ohutusjuhised.

Järgige torufreesi kasutuselevötul, töötamisel ja hooldamisel riigis kehtivaid tööohutuseeskirju.

Järgige seadusega sätestatud plahvatuskaitse määrusi.

Tagage, et töödeldav toru püsib stabilselt paigal. Juhiste eiramine võib kaasa tuua raskeid vigastusi või lõppeda surmaga.

Elektrijuhtimisega torufreesid (koosteviis RSG Ex [\*\*]).

Võrgupinge peab vastama torufreesil näidatud toitepingega.

Torufreesi toiteühendus peab olema kaitstud kaitsmega 20 A.

Kontrollige regulaarselt toitekaablit ja vajaduse korral pikendusjuhet!

Ühendage torufrees energiaplokiga ainult sils, kui frees on pealülitist välja lülitatud. Juurdepääs energiaplokile peab olema käsitsejale igal ajal tagatud.

Kasutamine

Hoidke käepidemed ja haardepinnad kuivad, puhtad ja öli- ning rasvavabad. Libedad käepidemed ja haardepinnad el vöimalda ettenägematus olukorras seadme turvalist käsitsemist ega taga kontrolli elektritööriista üle.

Kui teostate töid, mille puhul vöib tarvik tabada varjatud elektrijuhtmeid, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega vöib pingestada seadme metallosad ja pöhjustada elektrilöögi.

Ärge koormake torufreesi üle. Kasutage oma töö jaoks öiget lõiketarvikut. Öige lõiketarvikuga laabub töö paremini ja on ka ohutum.

Ärge kasutage vigase lülitiga torufreesi. Torufrees, mida ei saa sisse ega välja lülitada, on ohtlik ja seade vajab remonti.

Katkestage toitevarustus enne kui asute tööriistal seadistusi tegema või tarvikut vahetama. Ettevaatusabinõu aitab vältida elektritööriista soovimatut käivitumist.

Ärge laske torufreesi kasutada isikutel, kes ei ole kasutusjuhistega kursis või ei ole siinset juhendit lugenud. Torufrees on ohtlik seade, kui seda kasutajal puudub seadmega kogemus.

Hooldage torufreesi regulaarselt. Kontrollige torufreesi võimalike kahjustuste suhtes ning veenduge, et miski ei saaks freesi tööd pärssida. Laske torufreesi remontida, kui see ei ole töökorras. Palju önnetusi juhtub halvas tehnilises korras torufreeside tõttu.

Kasutage torufreese, tarvikuid ja kinnitatavaid otsakuid silinses kasutusjuhendis toodud juhiste järgi ning pidage kinni töötingimustele ja teostavale tööle esitatud nöuetest. Elektritööriista mittesihipärane kasutamine vöib tekitada ohtlikke olukordi.

Tööpõhimõte (vt joonist A).

Torufrees lõikab ja freesib und katmata torudetaile ja paigaldatud torusid laastueemaldusega lõiketarvikute abil. Torufrees kinnitatakse pingutusseadme abil toru välisküljele ja frees liligub automaatse etteandega ümber toru. Töörilstadena on kasutusel metallkreissaeketas ja kujufrees, mille terad koosnevad sõltuvalt toorikmaterjalist kas kiirlõiketerasest või kövametallist.

- Lõikesügavuse seadistused tehakse tööriista spindlikasti abil (16), mis on kinnitatud mölema külgplaadi (3) see pööratavalt ja mille asendit saab käigukruviga (6) muuta.

• Konveieri völli (21), mis juhib üle transportöörrataste etteandeliikumist, veab töörlista spindlikast kahe tigureduktori astme abil.
• Etteandelilkumist saab etteande-lülitushoovast (28) sisse ja välja lülitada. Friktsioonsidur kaitseb etteandeajamit ülekoormuse eest.

Tööriista spindlikasti kinnitus on äärmiselt jäik. Ölivannimäärdega põhireduktor tööriista spindlikasti ajamina koosneb ühest satelliit- ja ühest tigureduktori astmest.

Reduktor on sellise suurusega, et keti juhuslik pidurdus ei toot endaga kaasa kahjustusi. Kõik reduktori võllid pöörlevad rull-laagrites

Masinaraami ja telgede ülesanne on toru külge kinnitatud torufreesi toru peal edasi juhtida ja lõike- ning etteandejõude üle kanda.

- Kohanduse toru välisläbimõõduga saab teha veovõlli (10) reguleerimisega.

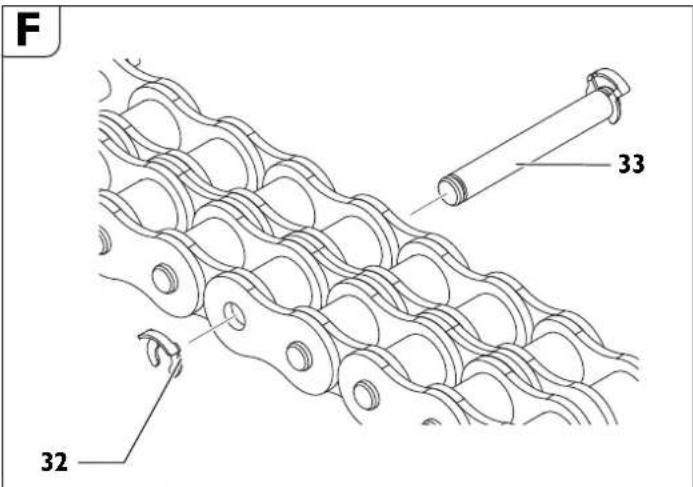

Pingutusketid moodustatakse üksikutest, omavahel sama suurusega ketilülidest.

Vajaminevate ketilülide arv ja pingutuskettide pikkus söltub toru välisläbimöödust.

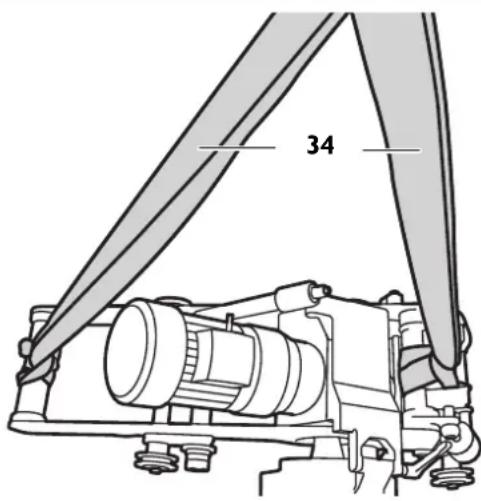

Transport.

B

34

Torufreesi transportimisel püsib vigastusoht. Transportige torufreesi üksnes komplektis olevate kanderihmadega (34) või kasutage vähemalt kolme inimese abi.

Enne kasutuselevõttu.

Püsib vigastusoht tooriku ootamatu liikumise töttu. Veenduge, et toorik on enne töötlemist kindlalt kinnitatud ega saa paigast liikuda. Tooriku

töötlemisel püsib oht, et toorik hakkab ootamatult veerema, kukub maha või nihkub palgast.

Masinat tohib käitada üksnes siis, kui see on tehniliselt laitmatus korras. Kontrollige masinat alati enne iga kasutust ja veenduge, et lõiketarvikud ja komponendid ei ole kulunud või kahjustatud. Kulunud või kahjustatud

lõiketarvikud ja komponendid tuleb viiviatamatult välja vahetada.

Eeltööd enne toru töötlemist

• Torud, mida tuleb lõigata laoplatsil, toestada selliselt, et lõiketarvik ei kiiluks kinni.
• Eelnevalt paigaldatud torude puhul peab lõikekohas 1 m pikkuses kaeveseinas jääma toru välisküljeni vähemalt 50 cm, sellest kaugusest tuleb kinni pidada
• Töötlemispinnal ei tohi olla mustust ega mulda. Eemaldage enne tööga alustamist töötlemispinnalt pehmed kaitsekatted.
• Lõiketarvik tuleb valida selliselt, et see vastaks toru toorikmaterjalile, nõutavale töötlemiskujule ja jahutusmäärdele.
• Eemaldage keevisömlused hammasrataste ja kettide alast.

Lisateavet saate oma määrde- ja jahutusainete tarnijalt. (Vt ka suruõhu-jahutusmäärdeseade 9 12 01 002 00 4)

Määrdeaine 0°C juures:

- Määrdeaine BIOCUT 1L - 3 21 32 039 00 0

- Määrdeaine BIOCUT 5L - 3 21 32 040 00 0

Määrdeaine 25°C juures:

- Määrdeaine 1L - 3 21 32 042 00 0

- Määrdeaine 5L - 3 21 32 043 00 0

Eeltööd torufreesil (vt joonist A).

• Tehke lukustushoob (11) lahti.
• Tööriista spindlikast (16) käsivändaga (tööriistakohvris) reguleerseadme küljes (7) üles juhtida.
• Eemaldage lukustuspoldid (9) ja veovöll (10) tabeli (4) andmete kohaselt kehtiva toruläbimöödu järgi ümber reguleerida.
• Lukustuspoldid (9) uuesti kinni keerata.

RSG Ex 1500 A/B (**)

P	D[mm] [Inch]
I 250 – 400 9.8	15.7
II 400 – 600 15.7	-23.6
III 600 – 900 23.6	-35.3
IV 900 – 1500 35.3	-58.9

RSG Ex 18 A/B (**)

P	D[mm] [inch]
I 250 – 400 9.6	15.7
II 400 – 600 15.7	-23.6
III 600 – 800 23.6	-31.5
IV 800 – 1000 31.5	-39.4
V 1000 – 1300 39.4	-51.2
VI 800 – 3000 51.2	-118.1

P: Veovõlli asend

D: Toru läbimõõt

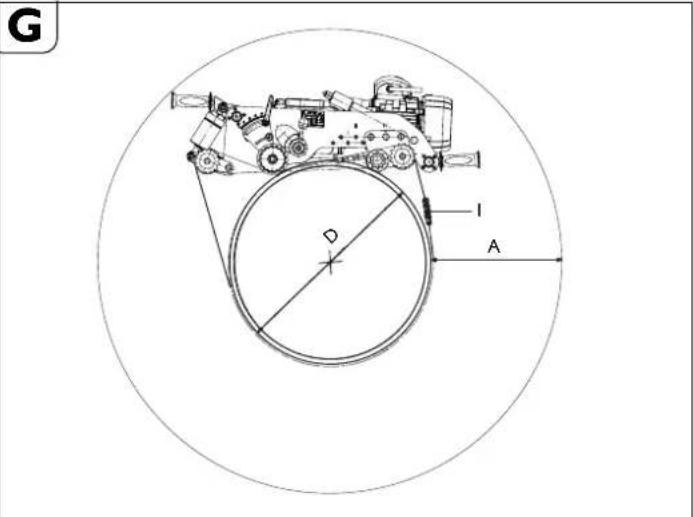

- Juhtige pingutuskettide pingutid (1) välja keerates pingutist nii, et pärast torufreesi pealepanekut jääks piisavalt pingutusruumi.

Komplekteerige pingutusketid toru välisläbimõõdu järgi.

Paigutage torufrees toru peale ja toestage töstevahendiga, et vältida paigast nihkumist.

Komplekteerige juhtkett koos ketipingutiga toru välisläbimöödu järgi.

• Kinnitage juhtkett pingutusketist 10 mm kaugusele, freesimistarviku vastu. Juhtketi poldi ja pingutusketi poldi vaheline kaugus on 10 mm.
• Kontrollige kauguse paikapidavust vähemalt kolm korda.

Torufreesi pingutamine toru peale. Lülikettide paigaldamine.

• Asetage veel lahtised lüliketid üle toru torufreesi mölemalt küljelt.
• Töstke torufrees veidi üles ja lükake lüliketid ketirataste (20) alla selliselt, et pärast torufreesi mahaasetamist jääksid lüliketid hammastusse.
• Lüliketid tuleb vabadest otstest üle ketirataste pingutusvöllil (14) ja klambril (19) juhtida.
• Kinnitage lüliketi mölemad otsad poldiga (3 02 17 216 00 4) ja lukustage kahe lukustusröngaga (4 26 34 020 00 5).

Lülikettide pingutamine (vt joonist A).

• Pöörake mölemat pingutit, (1) et paigutada lüliketid köigepealt toru äärde. Torufreesi täpseks joondamiseks tuleb toru ringsuunas edasi-tagasi lligutada.
• Reguleerige pinguteid ja pingutage lüliketid, kunl tihvt (23, joonls A) asetseb vedrukausi pikiavas, mis asub sissetorgatud soone ulatuses.
• Jälgige löikamise ajal tihvti asendit. Kui föru ei ole ümar, tuleb kövemini pingutada või pingutust lödvendada. Enne löikamist tuleb köik 4 käepidet maha võtta.

Önnetusoht!

Ärge vedrukaussi enam sellest punktist pingutage!

Lõiketarvikute monteerimine

Vigastusoht!

Tahtmatu sisselülitamise töttu püsib vigastusoht. Enne lõiketarvikute paigaldamist tömmake toitepistik pesast välja.

Vigastusoht!

Lõiketarviku teravate lõiketerade tõttu püsib lõikehaavade tekkimise oht. Lõiketarvikute paigaldamisel ja mahavõtmisel kandke kaitsekindaid.

Vigastusoht!

Kuuma lõiketarviku tõttu püsib põletusoht. Lõiketarviku mahavõtmisel kandke kaitsekindaid.

Kandke kaitsekindaid.

Kasutage ainult lõiketarvikuid, mille lõiketerad on laitmatus töökorras.

• Enne lõiketarviku kinnitamist puhastage töörilstaspindel ja köik tarviku kinnituspinnad.
• Paigaldage lõiketarvik koos seibidega.
• Keerake tööriista pingutusmutter kövasti kinni.

Kasutuselevött.

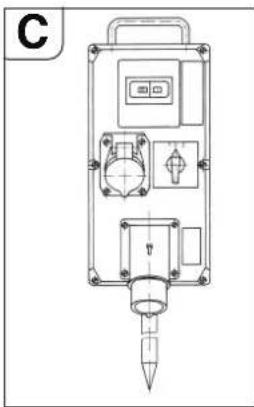

Torufrees:

Elektrilajamiga torufreesi ette tuleb ühendada jaotla, mis koosneb järgmistest komponentidest:

-pealüliti/pöördlüliti

-mootorikaitselüliti

-madalpingekaitse

-pistikühendused

Pealülitit kasutatakse sisselülitina ja suuna ümberpööramiseks. Mootori kaitselüliti ja madalpingepäästik moodustavad ühe mooduli.

Ülekoormuse korral lülitub mootorilüliti välja, toitepinge katkemisel lülitab madalpingepäästik torufreesi toite välja, et vältida soovimatut taaskäivitumist.

Torufreesi taaskäivitamiseks tuleb vajutada mootori kaitselülitile.

Jaotla tuleb tuleb paigutada selliselt, et see oleks käsitsejale igal ajal kättesaadav.

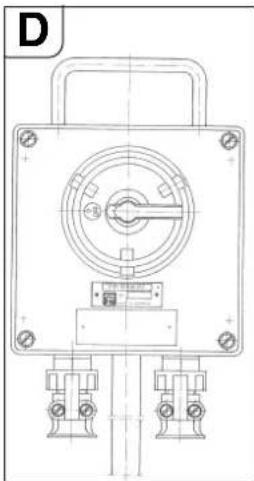

Torufrees osaliselt plahvatuskaitse koostega:

Kasutage jaotla ees lülituskasti koos lisa-sisse-välja-lülitiga torufreesi käitamiseks tsoon 2 plahvatusohtlikes alades.

Lülituskast tuleb palgutada selliselt, et see oleks käsitsejale igal ajal kättesaadav.

Plahvatusoht!

Jaotla tuleb paigaldada tsoonist 2 väljaspoole.

Käsitsemine.

Vigastusoht!

Kaitsekate peab olema käitamise ajal täielikult suletud ja lukustatud!

Vigastusoht eemalepaiskuvate laastude tõttu!

Need võlvad tekitada vigastusi. Pöörake tähelepanu sellele, et ohualas ei viibiks kõrvalisi isikuid.

Tuleoht eemalepaiskuvate laastude tõttu!

Pöörake tähelepanu sellele, et ohualas ei oleks kergesti süttivaid esemeid.

Vigastusoht!

Torufreesi sisselülitamisel püsib vigastuoht eemalepaiskuvate osade töttu. Eemaldage enne torufreesi iga kasutust käsivänt.

Käivitamine

Elektrimootoriga torufreesi puhul tuleb veenduda, et tööriista pöörlemissuund oleks ölge. Pöörlemissuunda saab juhtmooduli pöördlültiga ümber lülltada.

Vigastusoht!

Töötava masina puhul püsib pöörlevate osade töttu vigastusoht! Masina ohualasse tohlb siseneda üksnes seadistustöödeks järgides seejuures ohutusnõudeid.

- Lülitage etteandeajam etteandelülitushoovast (28) välja.

- Torufreesi sisselülitamine.

- Tehke lukustushoob (11) lahti ja pöörake liikuv saeketas käsivändaga nii sügavale toru sisse kui võimalik. Sügavale sukeldatud saeketas stabiliseerib lõikeprotsessi.

- Valige freesimisel lõiketarvikule võimalikult väike sukeldussügavus. Mida suurem lõikesügavus, seda suuremad laastud.

- Sukeldage lõiketarvik ca 3 mm sügavamale kui vajalik, tömmake seejärel nõutavale körgusele tagasi, nii ei teki lõiketarviku haardumist.

- Sügavusskaala kasutamisel laske lõiketarvikul teha toru pealispinnale kerge jälg. Keerake rihvelmutter (27) lahti ja reguleerige osuti (28) väärtusele 0. Keerake rihvelmutter (27) uuesti kinni. Seadistatud sügavust saab lugeda skaalalt.

- Lülitage torufrees välja.

- Seejärel tuleb seadistus lukustushoova kinnitõmbamisega (11) fikseerida.

- Lulitage torufrees uuesti sisse.

- Lülitage etteandeajam etteandelülitushoovast (28) sisse.

- Kohe kui mootori võimsus on piisav, tuleb torusein ühekorraga läbi lõigata.

- Eelnevalt paigaldatud torud võivad lõikamise käigus järele anda ja lõiketarvik võib pilusse kinni kiiluda. Selle vältimiseks tuleb tarnekomplektis olevad kiilud lüüa regulaarse kaugusega elektritöörlista taha pilusse. Kasutage plahvatusohtlikkes keskkondades kiile (6 33 05 013 00 2) (RSG Ex 1500 A/B (**) tarnekomplekti tarvikud) ja sädemevabast materjalist haamrit.

- Vältige torufreesi üle koormamist.

- Ülekoormus tekib siis, kui liikuva lõiketarviku sisestamisel mootori pöörete arv tuntavalt langeb.

- Selle tulemusena väheneb kohe ka laastulõikamise jõudlus.

- Fikseerige toorik (äralõigatud toorikdetail), et takistada seda maha kukkumast.

Tugeva seinapaksusega torude puhul (s > 10 mm) tuleb keevisvuuk freesida mitme ringlöikusega.

Kattuva lõikejoone saavutamine sõltub järgmistest teguritest:

- torufreesi väljareguleerimine käivituse ajal,

- toru geomeetriline hälve ringi- või silindrikujust,

- lõiketarviku teravus,

- tooríku kôvadus.

Torufrees on väljareguleeritud selliselt, et toru läbimõõtude 300 mm ja 600 mm puhul lõikejoone algus ja lõpp enam-vähem kattuvad.

Juhtvõlli ekstsentrilisuse töttu on reguleertähis (24, vt joonis E) siduv üksnes mõlema esitatud läbimõõdu korral. Kul toru läbimõõt on suurem, tuleb vajaduse korral teha järelseadistus.

Torufreesi tagasiliikumine (RSG Ex [\*\*]).

Materiaalne kahju!

Enne kui torufrees tagasi juhtida, tuleb tagada, et lõiketarvik oleks väljaviidud asendis, et vältida töörilista ja reduktori kahjustusi.

- Lülitage etteandeajam etteandelülitushoovast (28) välja.

- Lõiketarviku väljajuhtimine.

- Lülitage pealüliti/pöördlüliti asendisse „0“ (välja).

- Lülitage pöördlüliti

- Keerake lukustushoob (11) kinni.

- Lülitage etteandeajam etteandelülltushoovast (28sisse.

Torufrees ei ole möeldud selleks, et teha lõikeid tagasiliikumisel!

Juhised jahutamiseks ja määrimiseks.

Materiaalne kahju!

Freesimiseks peab löiketarvik olema jahutatud ja määritud. Ebapiiisava jahutuse ja määrimise korral vöivad laastud kinni jääda. See vöib omakorda pöhjustada tera murdumist.

Jahutusvedeliku kasutamisel juhinduge tootja andmetest ja juhistest.

- Lõigake malmtorusid alati kuivalt ilma jahutusmäärdeta.

- Jahutage saeketast või freesi legeerimata terastorude lõikamise ajal seebiveega.

Liikumistäpsuse reguleerimine

E 24 0 19 10

- Keerake mutter (15, vt joonist A) SW 46 lahti.

- Pöörake völli (10) klambri (19) vastas.

- Keerake mutter (15) kinni.

Veovölli pööramisega (10) päripäeva (löiketarviku suunas) pöörleb löiketarvik suunaga paremale (vaatesuund on samaaegselt torufreesi liikumissuund).

Pöörates veovölli vastupäeva pöörleb lõiketarvik suunaga vasakule.

Lisaketilülide kasutamine.

F 33 32

Lisaketilülisid vöib paigaldada ainult selleks ettenähtud kohtadesse.

- Vōtke kaitserōngas (32) maha.

- Keerake polt (33) maha.

- Lisage soovitud arv ketilülisid.

- Eri suurusega ketilülid kuuluvad seadme tarvikute hulka.

- Pange polt (33) sisse.

- Võtke uus kaitserõngas (32) ja monteerige.

Torufreesi toru peale pingutamine

G I A

„A“ vajaminev tööruum suurema lõikesügavuse korral.

„D“ toru välisläbimõõt

„i“ ketilülide arv toru läbimõõdu „D“ korral

RSG Ex 1500 A/B

Veovölli asend	D[mm] [mm]	A[mm] [mm]	Nöketipikkus ühe külje kohta	Keti u kogupikkus	i
1	250	400	1427	2854	5
	300	392	1525	3050	5
	350	384	1632	3264	6
	400	378	1744	3488	6
2	400	381	1782	3564	6
	450	375	1898	3796	7
	500	369	2019	4038	7
	550	364	2144	4288	7
	600	360	2273	4546	8
3	600	362	2302	4604	8
	650	357	2433	4866	8
	700	352	2566	5132	9
	750	348	2702	5404	9
	800	344	2840	5680	10
	850	340	2862	5724	10
	900	337	3001	6002	10

4	900	348	3142	6284	10
	950	345	3284	6568	11
	1000	342	3428	6856	11
	1050	340	3464	6928	11
	1100	337	3607	7214	12
	1150	335	3751	7502	12
	1200	333	3896	7792	13
	1300	331	4062	8124	13
	1400	329	4338	8676	14
	1500	328	4355	8710	14
*Tellimisnumber 3 02 31 013 02 7 koosneb 10 ketilülist, milles iga lüli pikkus on 635 mm.

RSG Ex 18 A/B

Veovölli asend	D[mm] [mm]	A[mm] [mm]	N ketipikkus ühe külje kohta	Keti u kogupikkus	it
1	250	587	1427	2854	5
	300	576	1525	3050	5
	350	564	1632	3264	6
	400	553	1744	3488	6
2	400	522	1782	3564	6
	450	511	1898	3796	7
	500	501	2019	4038	7
	550	492	2144	4288	7
	600	483	2273	4546	8
3	600	453	2302	4604	8
	650	445	2433	4866	8
	700	437	2566	5132	9
	750	429	2702	5404	9
	800	422	2840	5680	10
4	800	396	2862	5724	10
	850	393	3001	6002	10
	900	390	3142	6284	10
	950	386	3284	6568	11
	1000	383	3428	6856	11
5	1	390	34640	69Q8	11
	1050	387	3607	7214	12
	1100	385	3751	7502	12
	1150	382	3896	7792	13
	1200	379	4062	8124	13
	1300	374	4338	8676	14
6	1	387	43550	8700	14
	1400	382	4651	9302	15
	1500	378	4950	9900	16
	1600	373	5250	10500	17
	1700	369	5553	11106	18
	1800	366	5857	11714	19
	1900	362	6162	12324	20
	2000	359	6468	12936	21
	2100	356	6775	13550	22
	2200	353	7083	14166	23
	2300	350	7391	14782	24
a v	2400	348	7700	15400	25
	2500	346	8009	16018	26
	2600	343	8319	16638	27
	2700	341	8629	17258	28
	2800	339	8940	17880	29
	2900	337	9251	18502	30
	3000	335	9562	19124	31
*Tellimisnumber 3 02 31 013 02 7 koosneb 10 ketilülist, milles iga lüli pikkus on 635 mm.

Et kett oleks optimaalselt eelpingestatud, völb vajaduse korral kasutada tööriistakohvris olevaid poolikuid ketilülisid pikkusega 31,75 mm.

Näide:

Kui toru läbimõõt on D=400 mm, siis läheb vaja 6 ketilüli (tellimisnumber 3 02 31 013 02 7).

Juhtketiga rajajuhtimine

H

1 IV 29 30 31

Valige juhtketi pikkus tabeli alusel

Et kett oleks optimaalselt eelpingestatud, vöib vajaduse korral kasutada tööriistakohvris olevaid poolikuid ketilülisid pikkusega 31,75 mm.

Juhtketi pikkus

Toruläbimõõt	Keti pikkus	Keti lüllid
[mm] [mm]	635 mm 63,5 mm 31,75 mm
250 710 1 1	1
300 870 1 4	0
350 1030 1	6 1
400 1190 1	9 0
450 1344 2	1 1
500 1500 2	4 0
550 1660 2	6 1
600 1809 2	8 1
650 1970 3	1 1
700 2130 3	4 0
750 2290 3	6 1
800 2440 3	8 1
850 2600 4	1 0
900 2760 4	4 0
950 2921 4	6 0
1000 3079	4 8 1
1100 3397	5 3 1
1200 3714	5 8 1
1300 4032	6 3 1
1 4	0	0 4	3 3	0 6
1 5	0	0 4	6 4	0 7

Tellimisnumber 3 02 31 034 01 0 (l = 635 mm)

Tellimisnumber 3 02 31 036 01 0 (l = 63,5 mm)

Tellimisnumber 3 02 31 035 01 0 (l = 31,7 mm)

- Kinnitage juhtkett poldi ja kaitseröngaga ketipinguti ühe ketilüll külge.

- Vlige juhtketi juhtvarras mölema juhtketiratta alt läbi (joonis H).

- Kinnitage juhtketi lahtine ots poldi ja kaitserõngaga ketiüinguti külge.

- Pöörake ketipinguti juures olevat kuuskanti (2) ja juhtige juhtkett toru äärde.

- Reguleerige juhtkett 10 mm (veoketi polt juhtketi poldi juurde) kauguselt välja ja kontrollige kolm korda ümbermõõtu.

- Pingutage ketipingutit kuuskandi küljes (29) kuni selb (30) asetseb ketipingutikorpuse ääres (pingutusvahemik ca 50 mm). (max. pöördemoment 50 Nm)

Ettevaatust! Önnetusoht!

Ärge mingil juhul väänake kolme turvapolti (31) esiservast.(vt joonist H)

Töö löpetamine pärast kasutamist.

• Lõiketarviku väljajuhtimine.
• Lülitage torufrees välja.
• Võtke lõiketarvik maha.
• Torufreesi lödvendamine.

Torufreesi hoiustamine.

- Kaitske väliseid metallosi rooste eest.

- Hoiustage torufreesi kuivas kohas.

Hooldus ja remont.

Hoolduseks ja remontimiseks.

Kui FEIN elektritööriist ja tarvikud vajavad remonti, siis pöörduge kohaliku FEIN klienditeeninduse poole. Aadressi leiate internetilehelt: www.fein.com. Elektritööriista varuosade ajakohastatud loetelu lelate veebilehelt www.fein.com. Kasutage ainult originaalvaruosi.

Vajadusel saab ise vahetada järgmisi osi:Lõiketarvikud, käepidemed, keti, ketilülid.

Masinat tohib käitada üksnes siis, kui see on tehniliselt laitmatus korras. Kulunud või kahjustatud lõiketarvikud ja komponendid tuleb viivitamatult välja vahetada.

Vigastusoht!

soovimatu sisselülitumise töttu! Enne, kui asute torufreesil tegema mistahes tööd, tuleb toitepistik pistikupesast välja tömmata!

Üldjuhised

Hooldustöid tohlivad teostada ainult vastava väljaõppega spetsialistid.

Puhastus- ja hooldustööd hölmavad enamasti:

• Torufreesi ja pingutuskettide välispuhastus.
• Kogu torufreesi vaatluskontrolli
• Kaigukastioli vahetamine.
• Liikuva keerme ja kettide määrimine.
• Pingutus- ja transpordiseadise sees asuvate tööriista spindlikasti juhikute määrimine.
• Uuendage seadmel olevaid kleebiseid ja hoiatussilte.

Lülikettide puhastus

Pärast suurema mustuse eemaldamist tuleb lülikette hoolikalt puhastada bensiini, petrooleumi või sarnase ainega, samal ajal ketilüllsid liigutades.

Määrimise tagamiseks tuleb seejärel asetada ketid mitmeks tunniks viskoossesse ölisse, nt käigukastiöli SAE 140.

Önnetusoht! Eppa ketiljili

Enne ketilülide taaskasutust tuleb teha pöhjalik vaatluskontroll, et veenduda nende laitmatus seisukorras. Vahetage kahjustatud detailid välja ja asendage puuduvad kaitseröngad.

Toitekaabel

Kui elektritööriista toitekaabel on saanud kahjustada, tuleb see lasta välja vahetada tootjal või tootja volitatud isikul.

Reguleerseade (vt joonist A)

• Hoidke torumutri struktuurpind (17) määrdumisest ja roostealgetest puhas ning määrige see alati kergelt sisse.
• Käigukastiõli vahetusel puhastage liikuv keere ja määrige seda.

Lahtivõtmine:

• Võtke silinderkruvi (8) maha.
• Tömmake polt (5) katte seest välja.
• Seejärel krüvige reguleerseade käsivända abil torumutri seest välja.
• Puhastage keermestatud osad ja määrige neld (vt peatükki „Määrdeained ja määrdekava!“ Ik 230).
• Vahetage kahjustatud ôlirōngad.

Kokkupanek:

Kokkupanek toimub vastupidises järjekorras. Vältige kokkupanekul öliröngaste kahjustamist!

Pinguti

Vältige aaskruvide keermete määrdumist (3, joonis I) vedrukausis.

Vajaduse korral puhastage ja määrige keermeld.

Määrdeained ja määrdevälp

Määrðaine ARALÖL Degol	Täftetase Temperat1	Juruvahemik [°C]	Spetsifikatsioon
BMB 460 2-liitrine	0 kuni +60 Käigukastöll tüüp-		CLPF DIN15502kohaselt
BMB 100 2-liitrine	-20 kuni +40

Tarnimise hetkel on tööriista spindlikast täidetud ARAL ÖL Degol BMB 100. Tungivalt soovltame mitte kasutada muld käigukastiölisid.

Liugpindade määrdeained

Liugpindade määrlmiseks ja hooldamiseks soovitame kasutada mittekorrodeeruvat, veekindlat kaubamärgiga liugelaagrite määrdeid.

3 2 3 3 3 3

Määrdekoht Määrde- või töömaterjal
2 (käigukast) Vt tabelit „Määrdeõli tööri	sta splindlikastile“
3 (liugpinnad ja keermesülekanded) Liugelaagrite määre

Rikke kõrvaldamine (koosteviis RSG Ex [**]).

Rike Võimalikud põhjused Meetmed
Mootor ja lõiketarvik töötavad katkendlikult	Väga madalad ümbrusteperatuurid	Kasutage madalale temperatuurile mõeldud FEIN-käigukastiõli
	Nüri lõiketarvik Vahetage lõiketarvik uue vastu
	Toitepinge puudub Kontrollige võrguühendust ja lülitusseadmestikku
	Vale toitepinge Kontrollige võrguühenduse andmeid
	Ühe ringi kohta on etteanne liiga kiire või materjali eemaldamine liiga suur	Kohandage ülekannet ja/või vähendagesukeldussügavust
	Käigukasti ölikadu Tuvastage ja kõrvaldage leke – Lisage öli
	Mootoris liiga kõrge temperatuur Aktiveerige jaotlas 3	07 02 041 01 4
Vigane ketiratas Kahjustatud ketidetail	Vahetage ketilüli välja
	Kett on valesti ühendatud	Kontrollige ühenduspunkte ja parandage viga
	Ketipolt on ainult osaliselt sees	Pange polt täielikult sisse
Vigane lõikejoon	Puudulikult väljareguleeritud torufrees ja kett	Vt peatükki „Torufreesil tehtavad eeltööd (vt joonist A).“ leheküljel 227 und Abschnitt „Torufreesipiingutamine toru peale.“ leheküljel 227
	Juhtvõll ei ole ekstsentriline	Tehke pöörlemistäpsuse järeseadistus, vt peatükki „Pöörlemistäpsuse reguleerimine“ 228
	Nüri lõiketarvik Vahetage lõiketarvik uue vastu
	Viltu või vertikaalelt paigutatud toru või mitteümar toru	Kasutage rajajuhtimisseadet, vt peatükki „Torufreesipiingutamine toru peale.“ leheküljel 227 ja peatükki „Rajajuhtimine“ leheküljel 230
	Lõiketarvik on üle koormatud	Kohandage ülekannet ja/või vähendagesukeldussügavust
Vähendatud või mittetoimiv masinafunktsioon	Toitepinge puudub	Kontrollige võrguühendust ja lülitusseadmestikku
	Lüliti ei ole sisse lülitatud.	Kontrollige lülitit
	Sidur libiseb läbi	Kohandage ülekannet või laske FEIN-tehasesseadistada siduri lävendjõumomenti
Tugevad vibratsioonid	Etteanne on liiga kiire	Kohandage ülekannet
	Lõiketarvik on liiga sügaval Tõstke lõiketarvikut kõrgemale
	Lukustushoob (11ei ole kinni keeratud	Tõmmake lukustushoob kinni
	Kett ei ole pingul	Kontrollige ketipinget
	Nüri lõiketarvik Vahetage lõiketarvik uue vastu

Garantii.

Seadme garantii kehtib vastavalt turustatud riigis kehtivale seaduandlusele.

Lõiketarvikud ja lisatarvikud.

Kreissaekettad

1

2

3

Kuju 1, HSS, ülekandetüübile:
A, B - terastorude töötlemiseks

∅	I	a	i u arv	max s lõike- sügavus	Tellimi#umber: e
(mm) (mm) (kg) (mm)
160 4 0,5	50 25 6 35	02 022 00	6
180 4 0,7	60 35 6 35	02 037 00	8
200 4 0,9	64 45 6 35	02 053 00	7
220 4 1,3	70 55 6 35	02 041 00	1

Kuju 2, HSS, ülekandetüübile:
B - malmtorude töötlemiseks

∅	I	a	i u arv	max s lõike- sügavus	Tellimiskumber: e
(mm) (mm) (kg) (mm)
160 4 0,5 40 25 6 35		02 050 00	1
180 4 0,7 46 35 6 35		02 098 00	0
200 4 0,6 50 45 6 35		02 099 00	4

Kuju 3, HSS, kövametallist hammastega, ülekandetüübile:

A, B - malmtorude (ka tsementvoodriga) ja legeerimata terastorude kuni 400 N/mm²töötlemiseks

∅	l	a	i u arv	max s lõike- sügavus	Tellimiskumber: e
(mm) (mm) (kg) (mm)
160 4 0,5	40 25 6 35	02 080 00	8
180 4 0,7	44 35 6 35	02 061 00	9
200 4 0,9	50 45 6 35	02 084 00	2

Juhtliist

B×H×L
mm
6×6×3240221044000
8×7×3240221050005

Veomahuti

Pikkus x laius x kõrgus
mm
1000 × 800 × 395 3 39 01 114 00 7

Kujufrees

V-kuju, HSS, ülekandetüübile:

A - terastorude töötlemiseks, körglegeeritudB - legeerimata teras- ja malmtorude töötlemiseks, mille seinapaksus on max 10 mm ja läbimööt max 1600 mm
D	B	Keere	Hammaste arv	β	max löike- sügavus	Tellimisnumber:
(mm)	(mm)	(kg)		(°)	in (mm)
125	25	1,6	32	30	25	6 35 08 056 00 4
160	30	3,2	36	30	25	6 35 08 081 00 9
160	30	3,3	36	37,5	25	6 35 08 093 00 0
180	42	5,5	36	37,5	25	6 35 08 094 00 0
180	42	4,9	36	30	25	6 35 08 085 00 8

e r e H a m m a β = 8° r = 6 mm b = 4 mm

U-kujuline, HSS, ülekandetüübile:
A - terastorude töötlemiseks, körglegeeritudB - legeerimata teras- ja malmtorude töötlemiseks, mille seinapaksus on max 10 mm ja läbimööt max 1600 mm
D B	Keere	Hammaste arv		max löike- sügavus	Tellimisnumber:
(mm)	(mm)	(kg)		(mm)
160	25	2,8 40 25	6	35 08 089 00	7

B° ØD A B

Freesikomplekt, HSS, ülekandetüübile:
A - terastorude töötlemiseks, körglegeeritudB - legeerimata teras- ja malmtorude töötlemiseks, mille seinapaksus on max 10 mm ja läbimoõt max 1600 mm
D	B Keere	Hammaste arv	β	max lõike- sügavus	Tellimisnumber:
(mm)	(mm)	(kg)		(°)	(mm)
154	30,5	2,5	32	30	25	6 35 08 099 02 0

Ketilüli

10 ketilüli x 63,5 mm = 635 mm
Tellimisnumber: 3 02 31 013 02 7
1 ketilüli 31,75
Tellimisnumber: 3 02 31 029 00 2

Varupolt

Tellimisnumber: 3 02	17 216 00 4 Pingutuskett 38,5 mm
Tellimisnumber: 3 02	16 166 00 0 Juhtkett 54 mm

Varukaitserõngas

Tellimisnumber: 3 02

17 216 00 4

Terasest lahtikiilumisnuga

Tellimisnumber: 6 33 05 006 00 8

Komplektis sisalduvad lisatarvikud

Tellimisnumber: Arv nimetus
3 39 01 114 00 7 1 Transpordimahuti
3 39 01 031 00 1 1 Tööriistakohver
3 21 22 007 01 7 1 Käslväht
6 29 01 016 00 2 1 Ühepoolne lihtmutrvõti,		SW 46
6 29 03 010 00 6 1 Ühepoolne lihtmutrvõti,		SW 55
3 12 07 333 01 0 1 Ketipinguti ainult RSG Ex 1500 A/B (**) jaoks
6 29 11 010 00 0 1 Silmusvõti, 17/19
6 29 06 014 00 0 1 Padrunvõti, SW 46
3 02 31 029 00 2 20 Rullkett
3 02 17 216 00 4 20 Polt
4 26 34 020 00 5 40 lukustusrõngas
6 33 05 013 00 2 5 Lahtikiilumisnoad, sädemevabad ainult RSG Ex 1500/18 A/B (**) jaoks
3 07 02 041 01 4 1 Lülitusseadmestik ainult		RSG Ex 1500/18 A/B (**) jaoks
3 21 74 009 00 1 1 Ümartropp
3 21 74 010 00 3 1 Ümartropp
3 07 28 188 00 8 1 CEE sidur ainult		RSG Ex 1500/18 A/B (**) jaoks
3 02 31 035 02 0 1 Kett ainult		RSG Ex 1500 A/B (**) jaoks
3 02 16 166 01 0 1 Polt ainult		RSG Ex 1500 A/B (**) jaoks
3 40 56 026 00 0 1 Eraldusplaadid ainult		RSG Ex 1500 A/B (**) jaoks

Lisavarustustarvikud

Tellimisnumber: Arv nimetus
3 02 31 013 02 7 1 Kett koos 10 ketlüliga
4 26 34 020 00 5 1 lukustusröngas
3 02 17 216 00 4 1 Polt
4 30 12 051 12 2 1 Lukustuspolt
6 33 05 013 00 2 Sädemevaba väljatõukamiskilil
9 12 01 002 00 4 Suruõhujahutusmäärdeseade (DKSE)
3 24 33 027 01 7 1 Ühendusdetailid DKSE (plaat lisa) jaoks
9 26 01 023 02 3 1 Kompressor DKSE jaoks
3 14 14 055 00 2 1 Täiskomplektne PA-DL-voolik kompressorile
4 11 36 005 01 9 1 sidurimuhv
3 02 31 035 02 0 1 Kett
3 02 16 166 01 0 1 Polt
3 40 56 026 00 0 1 Eraldusplaadid

Suruõhujahutusmäärdeseade 9 12 01 002 00 4

Torufreesi võimalkise suurte lõike- ja etteandekilruste on tööriistade jahutamine ja määrimine terase tööulemise korral nõutav. Suruõhujahutusmäärdeseade töötab jahutusmäärde suitsutuse ja aurumise põhimõttel ning võimaldab torufreesile paigaldatud pihustite abil pidevalt head jahutust ja määrimist.

Peale selle saab sel viisil vältida töökoha maapinna määrdumist, mis kipub käsitsi pealakantava puurimisemulsiooni korral olema tavapärane.

Soovitame kasutada jahutusvedelikuna metallitöötlemismääret BIOCUT 3000.

Tegemist on uuendusliku täissünteetilise körgefektiivse määrdeainega, millel on suurepärane nakkuvus ja jahutusvõime, määre on yesialuseline ja biolagunev, seda kulub vähe (olenevalt seadistusest kuni ca 0,3 dm ^3 /h pihusti kohta).

BIOCUT 3000 ei sisalda tervisele ohtlikke aineid. Määre vastab Saksa gaasi- ja veetööstuse ühingu (DVGW) nõuetele.

Kõik koostisosad vastavad Ameerika Toidu- ja Ravimiameti (FDA) ning Saksa farmakopöa (DAB) määrustele.

Määrdeainet saab tellida:

määrdeaine BIOCUT 3000 temperatuuridele 0°C:

1 L - 3 21 32 039 00 0

5 L - 3 21 32 040 00 0

Määrdeaine on külmakindel temperatuuridel kuni -25°C:

1 1 L - 3 21 32 042 00 0

5 L - 3 21 32 043 00 0

Kolmefaasilise vooluga variantidel RSG Ex (**) läheb tarvis kompressorit, FEIN-tellimisnumber 9 26 01 023 02 3, mille imikogus on ca 130 l/min, et suruõhujahutusmäärdeseadet saaks kasutada.

Varuosad.

Hetkel kehtiva varuosaloendi leiate veebilehelt: www.fein.com.

Vastavusdeklaratsioon.

CE-deklaratsioon kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotslatsioon) ning ainult toodete kohta, mis on mõeldud EL-või EFTA-turu jaoks.

Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi vllmasel leheküljel toodud asjaomastele nõuetele.

Tehnilised dokumendid on saadaval aadressil: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Keskkonnakaitse, kõrvaldamine.

Pakendid, kasutusressursi ammendanud elektritöörlstad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.

Mootori ühendusskeem

Variklio prijungimo schema
