RSG EX 1500 B - Frézka Fein - Bezplatný návod na obsluhu

Značka	Fein
Model	RSG EX 1500 B
Kategória	Frézka (frézka na rúry)
Typ	Čiastočne výbušne odolná elektrická frézka na rúry
Menovité napätie	400 V (trojfázové 3~, 50 Hz)
Menovitý výkon	1500 W
Otáčky motora naprázdno	2860 ot/min
Otáčky nástroja naprázdno	35 ot/min (verzia A) / 70 ot/min (verzia B)
Posuv	40 mm/min (verzia A) / 80 mm/min (verzia B)
Max. priemer nástroja	220 mm
Rozsah priemeru rúry	250 – 1500 mm (RSG Ex 1500) / 250 – 3000 mm (RSG Ex 18)
Rozmery (D × V × Š)	974 × 334 × 450 mm (verzia A) / 1088 × 334 × 431 mm (verzia B)
Hmotnosť	80 kg
Trieda ochrany	IP X4
Typ ochrany	Čiastočne výbušne odolná (motor a spínač ATEX)
Hlavné funkcie	Rezanie, frézovanie a skosenie rúr z ocele alebo liatiny
Automatický posuv	Áno, cez páku ovládania posuvu (28)
Výbušne odolný motor	V súlade s ATEX pre zónu 2 (s externým riadiacim boxom)
Izolované rukoväte	Áno (prepravný popruh s izolovanými povrchmi)
Údržba	Výmena oleja v prevodovke, čistenie reťazí, mazanie kĺzných plôch
Dodávané príslušenstvo	Prepravný kontajner, sada náradia, kľuka, kľúče, napínač reťaze, reťaze, atď.

Často kladené otázky - RSG EX 1500 B Fein

Aké typy rúr dokáže frézka Fein RSG EX 1500 B opracovať?

Dokáže rezať, frézovať a skosiť odkryté rúry alebo uložené potrubia z ocele alebo liatiny, ako aj na prípravu skosení pred zváraním. Vhodné pre priemery 250 až 1500 mm (verzia 1500) alebo 250 až 3000 mm (verzia 18).

Je frézka vhodná do oblastí s nebezpečenstvom výbuchu?

Iba čiastočne. Motor a spínač sú v súlade s ATEX, ale celý stroj nie je schválený na použitie vo výbušnom prostredí. Riadiaca skriňa musí byť umiestnená mimo zóny 2.

Aké je požadované napájacie napätie?

Zariadenie pracuje pri 400 V trojfázovo (3~, 50 Hz) s výkonom 1500 W. Prípojka musí byť chránená poistkou 20 A.

Ako nastaviť hĺbku rezu?

Hĺbka sa nastavuje pomocou pevného vreteníka pre vreteno nástroja (16) otočne namontovaného, ovládaného závitovým vretenom (6). Použite stupnicu hĺbky (26) a rýhovanú maticu (27) na jemné nastavenie.

Aký typ maziva použiť pre frézku?

Pre prevodovku použite olej ARAL ÖL Degol BMB 100 pre teploty od -20 do +40 °C, alebo BMB 460 pre 0 až +60 °C. Na chladenie sa odporúča mazivo BIOCUT 3000.

Ako udržiavať reťaze s článkami?

Vyčistite reťaze petrolejovým éterom, potom ich na niekoľko hodín ponorte do viskózneho oleja (SAE 140). Vizuálne skontrolujte články a vymeňte poškodené poistné krúžky.

Aké rezné nástroje sú k dispozícii pre tento stroj?

Môžete použiť kotúče píly z HSS alebo karbidu, frézy na profilovanie tvaru V a U a sortimentné frézy. Priemer nástroja môže byť až 220 mm.

Možno stroj používať vonku?

Áno, ale nemal by byť vystavený silnému dažďu ani používaný pod vodou. Rozsah prevádzkovej teploty je od -20 °C do +40 °C.

Ako vymeniť pracovný nástroj?

Najprv odpojte stroj. Vyčistite vreteno nástroja a kontaktné plochy. Namontujte nástroj s dištančnými podložkami, pevne utiahnite maticu. Používajte ochranné rukavice, aby ste predišli rezným poraneniam.

Kde nájsť náhradné diely a získať popredajný servis?

Náhradné diely sú k dispozícii na webovej stránke www.fein.com. Pre opravy kontaktujte popredajný servis FEIN. Používajte iba originálne diely.

NÁVOD NA OBSLUHU RSG EX 1500 B Fein

- Odstraňte pojistný kroužek (32).

- Namontujte nový pojistný kroužek (32).

dané neúmyslným zapnutím.

Preklad originálneho návodu na použitie.

Používané symboly, skratky a pojmy.

Symbol, značka Vysvetlenie
	[IMAGE]	Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch!
[B342]		Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy.
		Pri práci používajte pomôcku na ochranu zraku.
		Pri práci používajte chrániče sluchu.
		Pri práci používajte pracovné rukavice.
		Značka všeobecného zákazu. Táto činnosť je zakázaná.
		Zákaz siahať rukami!
	[IMAGE]	Nedotýkajte sa rotujúcich súčiastok ručného elektrického náradia.
		Slahanie do reťazí a pastorkov je zakázané!
		Dávajte pozor na ostré hrany pracovných nástrojov, ako sú napríklad rezné hrany nožov.
		Horúci povrch!
		Uchopovacia časť náradia
		Dodatočná informácia.
		Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva.
		Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia.
		V žiadnom prípade nepretáčajte tri poistné skrutky.
		Platné iba pre Činu:Pri bežnom použití produktu je dĺžka ochrany životného prostredla 10 rokov.
(**) môže obsahovať číslice alebo písmená

Technické údaje.

Objednávacie číslo	7 360 ...	7 360 ...
Konštrukčné vyhotovenie*	RSG Ex 1500 A (**)	RSG Ex 1500 B (**)
Objednávacie číslo	7 360 ...	7 360 ...
Konštrukčné vyhotovenie* RSG Ex 18 A (**) RSG Ex 18 B (**)
Napätie (U) 400 V 400 V
Frekvencia (f) 50 Hz 50 Hz
Pripojenie na sieť	3 ~ (striedavý prúd)	3 ~ (striedavý prúd)
Otáčky voľnobehu ( n_0 )
- Motor	2 860 min ^-1	2 860 min ^-1
- Vložené, nasadené nástroje	35 min ^-1	70 min ^-1
Posuv (f)	40 mm/min	80 mm/min
Menovitý výkon (P)	1 500 W	1 500 W
Dížka sieťového kábla (so zástrčkou)
- RSG Ex 1500 (**)	2 x 20 m	2 x 20 m
- RSG Ex 18 A/B (**)	2 x 20 m	2 x 20 m
Trieda ochrany	+/	+/
Druh ochrany	IP X4	IP X4
*Elektromotor a prídavný spínač vo vyhotovení s ochranou proti výbuchu (v zhode s ATEX)

Konštrukčné vyhotovenie* RSG Ex 1500 A (**)		RSG Ex 18 A (**)
	RSG Ex 1500 B (**)	RSG Ex 18 B (**)
Rozmery:
- Hmotnost (m)	80 kg	80 kg
- Max. ∅ nástroja	220 mm	220 mm
- Lmax.	974 mm	1 088 mm
- Hmax.	334 mm	334 mm
- Bmax.	450 mm	431 mm
- B1	371 mm	371 mm
- B2	201 mm	201 mm
- B3	791 mm	991 mm

Stanovenie účelu strojov na frézovanie rúr.

Stroj na frézovanie rúr je určený na rozrezávanie a frézovanie volne ležiacich kusov rúr a kladených potrubí z ocele alebo liatiny, ako aj na zrážanie hrán na koncoch rúr pred zváraním na staveniskách, vo výrobných halách a vonku. Stroj na frézovanie rúr je určený pre špecializované firmy. Obsluhovať a ovládať ho smú iba špecialisti. Tento stroj nie je určený na trvalé každodenné používanie.

Kompletný stroj na frézovanie rúr nie je schválený do prostredia, ktoré je chránené pred výbuchom (Ex zóny).

Stroj na frézovanie rúr nie je určený na:

• použitie v oblastiach s výbušnou atmosférou.
• použitie v silnom daždi a práce pod vodou.
• použitie mimo teplotného rozsahu od -20 °C do 40 °C.
• na rozrezávanie výbušných látok.
• na rozrezávanie hôrlavého materiálu.

Smernica ES 94/9 ES ATEX (Atmosphères Explosibles)

Poukazujeme na to, že stroje na frézovanie rúr od spoločnosti Fein typu RSG Ex (**) nie sú schválené na použitie v oblastiach s nebezpečenstvom výbuchu a preto pre tieto stroje na frézovanie rúr neexistujú žiadne ES certifikáty o skúške typu podľa smernice 94/9 ES.

(V prípade stroja na frézovanie rúr RSG Ex (**) sú spolu s elektromotorom a prídavným spínačom zabudované Iba dva komponenty v zhode s ATEX.) Smernica ATEX platí iba pre priestor ES.

Na jeden pohl'ad.

1 Napínacie zariadenie

2 Upevňovacia skrutka pre bočnú platňu

3 Bočná platňa

4 Oznámenie

5 Svorník

6 Závitové vreteno

7 Zariadenie prisunu

8 Skrutka s valcovou hlavou pre zariadenie prisunu

24 Uzatváracia skrutka nástrojového vretenového mechanizmu

32 Poistný krúžok článku retaze

33 Svorník článku reťaze

34 Nosné popruhy

POZOR Prečítajte si všetky bezpečnostné pokyny, instrukcie, ilustrácie a technické údaje, ktoré sú uvedené na tomto elektrickom náradi.

Zanedbanie dodržiavania bezpečnostných pokynov a inštrukcií môže spôsobit zásah elektrickým prúdom, požiar a/alebo ťažké poranenia.

Uschovajte všetky bezpečnostné pokyny a inštrukcie pre budúcnost.

Pojem „ručné elektrické náradie“ používaný v texte Bezpečnostných pokynov sa vztahuje na ručné elektrické náradie napájané zo siete (pomocou sietovej šnúry) a na ručné elektrické náradie napájané akumulátorovou batériou (bez sietovej šnúry).

a) Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
b) Toto náradie nepouživajte v prostredi ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli prach alebo pary zapáliť.
c) Nedovolte de'om a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratit kontrolu nad náradim.

a) Zástrčka privodnej šnúry ručného elektrického náradia musi pasovať do použítej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adapté. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. rúry, vykurovacie telesá, sporáky a chladničky. Keby by bolo Vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
c) Chránte elektrické náradie pred účinkami daždá a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
d) Nepoužívajte prívodnú šnúru mimo určeného účelu na nosenie ručného elektrického náradia, ani na jeho zavesenie, a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Zabezpečte, aby sa sietová šnúra nedostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa súčiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú rizíko zásahu elektrickým prúdom.

e) Ked' pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým průdom.

f) Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.

3) Bezpečnost'osôb

a) Budte ostražitý, sústredte sa na to, čo robite a k práci s ručným elektrickým náradím prístupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, ked' ste unavený, alebo ked' ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia.

b) Noste osobné ochranné pomôcky a použivajte vždy ochranné okuliare. Nosenie osobných ochranných pomôcok, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižujú rizíko poranenia.

c) Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú siet zapnuté, môže to mať za následok nehodu.

d) Skôr ako náradie zapnete, odstráněte z neho nastavovacie náradie alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobit vážne poranenia osób.

e) Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Takto budete môčí ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.

f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa vaše vlasy a odev a rukavice dostali do blízkosti pohyblivých častí. Volný odev, dlhé vlasy alebo šperky môžu byt zachytené rotujúcimi častami ručného elektrického náradia.

g) Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedíčte sa, či sú dobre pripojené a správne použivané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravla prachom.

h) Nepodliehajte falošnému pocitu istoty získanej z častého používania náradia a nekonajte v rozpore s principmi bezpečného používania náradia. Nepozorná práca môže v priebehu zlomkov sekundy viesť k tážkému poranenie.

4) Starostlivé používanie ručného elektrického náradia a manipulácia s ním

a) Ručné elektrické náradie nikdy nepreťažujte. Použivajte také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického náradia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.

b) Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je nebezpečné a treba ho zveriť do opravy odborníkovi.

c) Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo ako odložite náradie, vždy vytiahnite koncovku sietovej snúry zo zásuvky a/alebo vyberte akumulátor, ak sa dá vybrať. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia.

d) Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu deti. Nedovolte používať toto náradie osobám, ktoré s nim nie sú dôverne oboznámené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby.

e) Ručné elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súciastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niektoré súciastky, ktoré by mohlí negativne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitim náradia dajte poškodené súciastky vymeníť. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia.

f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a lahšle sa dajú viesť.

g) Použivajte ručné elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohladnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viest k nebezpečným situáciám.

h) Rukováti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmyklavé rukováti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

5) Servisné práce

a) Ručné elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná.

Špeciálne bezpečnostné pokyny pre stroje na frézovanie rúr.

Dodržiavajte pri uvedení do prevádzky, pri práci a pri údržbe stroja na frézovanie rúr národné predpisy ochrany pred úrazmi.
Dodržiavajte zákonné smernice týkajúce sa ochrany proti výbuchu.
Postarajte sa o bezpečnú stabilitu rúry, ktorú chcete opracovat. Nerešpektovanie upozornenia môže spôsobit závažné poranenia alebo smrt.

Elektricky poháňané stroje na frézovanie rúr (konštrukčné vyhotovenie RSG Ex [\*\*]).

Sietové napätie a údaj o napätí na stroji na frézovanie rúr sa musia zhodovať.

Pripojenie stroja na frézovanie rúr musí byť istený 20 A poistkou.

Pripájajte stroj na frézovanie rúr na rozvádzač iba s vypnutým hlavným spínačom.

Operátor sa kedykolívek musí dostať k rozvádzaču.

Použitie.

Udržiavajte rukoväte a plochy na držanie v suchom a čistom stave, bez oleja a mastnoty. Klzké rukoväte a plochy na držanie zabraňujú bezpečnej obsluhe a kontrole elektrického náradia v nepredvídaných situáciách.

Držte ručné elektrické náradie len za izolované plochy rukováti, ak vykonávate takú prácu, pri ktorej by mohol použitý pracovný nástroj natrafiť na skryté elektrické vedenia. Kontakt s elektrickým vedením, ktoré je pod napátím, môže dostať pod napátie aj kovové súčiastky náradia a spôsobíť zásah elektrickým prúdom.

Nepreťažujte stroj na frézovanie rúr. Používajte pri svojej práci správny vložený, resp. nasadený nástroj. So správnym vloženým nástrojom, resp. nasadeným nástrojom budete pracovať lepšie a bezpečnejšie.

Nepoužívajte žiaden stroj na frézovanie rúr s poškodenými spínačmi. Stroj na frézovanie rúr, ktorý už nie je možné zapnúť alebo vypnút, je nebezpečný a musíte ho dat opraviť.

Skôr než budete na zariadení vykonávať nastavenia alebo vymieňať vložené, resp. nasadené nástroje, vypnite prívod energii. Toto preventívne bezpečnostné opatrenie zabráni neúmyselnému uvedeniu stroja na frézovanie rúr do chodu.

Nedovolte, aby stroj na frézovanie rúr používali osoby, ktoré s ním nie sú oboznámené alebo si neprečítali tieto pokyny a inštrukcie. Stroje na frézovanie rúr sú nebezpečné, keď ho používajú neskúsené osoby.

Vykonávajte pravidelnú údržbu stroja na frézovanie rúr. Vykonajte prehliadku stroja na frézovanie rúr, či nevykazuje prípadné poškodenia a zohládnite pritom aj iné faktory, ktoré by mohli negativne ovplyvnit prevádzku stroja na frézovanie rúr. Stroj na frézovanie rúr, ktorý nie je v poriadku, nechajte pred použitím opraviť. Veľa úrazov, ktorým možno zabránit, vzniká na základe zle udržiavaných strojov na frézovanie rúr.

Použivajte stroj na frézovanie rúr, príslušenstvo, ako aj vložené, resp. nasadené nástroje atd: zodpovedajúco pokynom a inštrukclám v tomto návode na použitie, pričom je potrebné, aby ste zohladnili pracovné podmienky a vykonávanú činnosť. Použitie strojov na frézovanie rúr na iné účely, než v súlade s určením, môže spôsobití nebezpečné situácie.

Spôsob funkcie a činnosti (pozri obrázok A).

Stroj na frézovanie rúr rozrezáva a frézuje volne ležiace kusy rúr a kladené potrubia pomocou trieskových vložených, resp. nasadených nástrojov. Pomocou svojho upínacleho zariadenia sa upne na vonkajšlu stranu rúry a obieha samočinným pracovným posunom okolo rúry. Ako náradie slúžia kovové pílové kotůče a tvarové frézy, ktorých rezné hrany sú v závislosti od materiálu rúry z ocele HSS alebo zo spekaného karbidu.

• Nastavenie híbky rezu sa vykonáva prostredníctvom nástrojového vretenového mechanizmu (16), ktorý je výkyvne uložený v oboch bočných platniach (3) a nastavitelný závtovým vretenom (6).
• Posúvací hriadel (21), ktorý cez prépravné kolieská vykonáva pohyb pracovného posunu, poháňajú cez nástrojové vreteno 2 závitovkové prevodové stupne.
• Pohyb posunu možno zapnút a vypnút pomocou spínacej páky posunu (28). Klzná spojka chráni prevodovku posunu pred preťažením.

Uloženie nástrojového vretena je vyhotovené mimoriadne tuho. Olejom mazaná hlavná prevodovka na pohon nástrojového vretena sa skladá z planétového a závitovkového prevodového stupňa.

Prevodovka je dimenzovaná tak, že príležitostné zaseknutie refaze nespôsobí žladnu škodu. Všetky prevodové hriadele rotujú vo valivých ložiskách.

Úlohou rámu stroja s osami je vedenie upnutého stroja na frézovanie rúr po rúre, ako aj prenášanie rezných a posuvných síl.

- Prispôsobenie na príslušný priemer rúry sa dosiahne prestavením volnej osi (10).

Upínacie reťaze sa skladajú z jednotlivých, medzi sebou rovnakých reťazových úsekov.

Počet potrebných reťazových úsekov, resp. dĺžka upínacích reťazí závisí od vonkajšieho priemeru rúry.

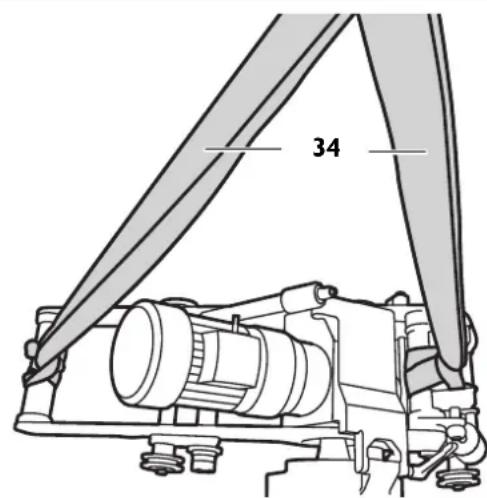

Transport.

B

34

Nebezpečenstvo poranenia pri preprave stroja na frézovanie rúr. Prepravujte stroj na frézovanie rúr iba pomocou dodaných nosných popruhov (34) alebo minimálne troma osobami.

Pred uvedením do prevádzky.

Nebezpečenstvo poranenia spôsobené neočakávanými pohybmi obrobku. Zaistite obrobok pred opracovávaním proti neočakávaným pohybom. Pri

opracovávaní obrobku hrozí nebezpečenstvo neočakávaného odvalenia, pádu alebo posunu obrobku.

Stroj smiete prevádzkovať iba v technicky bezchybnom stave. Pred každým uvedením stroja do prevádzky skontrolujte, či nemá opotrebované alebo poškodené vložené, resp. nasadené nástroje a komponenty. Opotrebované

alebo poškodené vložené, resp. nasadené nástroje a komponenty treba okamžite vymení za nové.

Prípravné práce na rúre, ktorú chcete opracovať.

• Upnite rúry, ktoré sa budú rezať na mieste uloženia tak, aby sa neprivrel vložený, resp. nasadený nástroj.
• Pri už ulóžených rúrach musíte na každom 1 m dížky dodržať od steny výkopu minimálny odstup 50 cm, meraný od vonkajšej strany rúry.
• Plocha opracovania musí byť bez nečistôt a zeminy. Predtým z plochy opracovania odstráňte mäkké ochranné potahy.
• Rezný nástroj musíte vybrat zodpovedajúco materiálu rúry, potrebnému tvaru opracovania, ako aj mazaniu a chladeniu.
• Odstráňte z oblastí obežných kolies a retází zvary.

Đalšie informácie získate u svojho dodávatelá mazacích a chladiacich prostriedkov. (pozri tiež pneumatické zariadenie na chladenie a mazanie 9 12 01 002 00 4)

Mazivá pri 0 °C:

- mazivo BIOCUT 1L - 3 21 32 039 00 0

- mazivo BIOCUT 5L - 3 21 32 040 00 0

Mazivá do 25 °C:

- mazlvo 1L - 3 21 32 042 00 0 - mazlvo 5L - 3 21 32 043 00 0

Prípravné práce na stroji na frézovanie rúr (pozri obrázok A).

• Uvolnite upínaciu páku (11).
• Presuňte nástrojový vretenový mechanizmus (16) pomocou ručnej klúky (v kufri na náradie) na zariadení prisunu (7) smerom nahor.
• Òdstráňte zalícované skrutky (9) a premontujte volnú os (10) podľa údajov v tabulke (4) na aktuálny vonkajší priemer rúry.
• Znovu utiahnite zalícované skrutky (9).

RSG Ex 1500 A/B (**)

P	D[mm] [inch]
I 250 – 400 9.8	15.7
II 400 – 600 15.7	-23.6
III 600 – 900 23.6	-35.3
IV	900 – 1 500	35.3 – 58.9

RSG Ex 18 A/B (**)

P	D[mm] [inch]
I 250 – 400 9.6	15.7
II 400 – 600 15.7	-23.6
III 600 – 800 23.6	-31.5
IV	800 – 1 000	31.5 – 39.4
V	1 000 – 1 300	39.4 – 51.2
VI	800 – 3 000	51.2 – 118.1

P: pozícia volnej osi

D: priemer rúry

- Vysuňte napínacie zariadenia (1) pre upínacie retaze otáčaním na pružinovom hrnci, aby po nasadení stroja na frézovanie rúr bola k dispozícii dostatočná napínacia dráha, resp. dráha upnutia.

• Položte ešte otvorené článkové refaze na oboch stranách stroja na frézovanie rúr cez rúru.
• Nadvihnite stroj na frézovanie rúr a zasuňte článkové retaze pod retazové kolesá (20) tak, aby sa po nasadení stroja na frézovanie rúr nachádzali článkové retaze v zábere zubov.
• Vedte článkové retaze s volnými koncami cez retazové kolesá napínacej osl (14) a stykovú príložku (19).
• Zatvorte oba konce článkovej retaze svorníkom (3 02 17 216 00 4) a zaistite všetko dvoma poistnými krúžkami (4 26 34 020 00 5).

Napnutie článkových retází (pozri obrázok A).

• Najprv otáčaním oboch pružinových hrncov (1) mierne priložte článkové retáze na rúru. Na presné vycentrovanie stroja na frézovanie rúr ho niekolkokrát posůvajte v smere obvodu rúry hore a dole.
• Napínajte článkové reťaze otáčaním pružinových hrncov, kým sa kolík (23, obrázok A) v pozdlížnom otvore pružinového hrnca nebude nachádza v rámci obvodovej drážky so zápichom.
• Sledujte počas procesu rezania polohu kolíka. Ak by bola rúra nerovnomerná, musíte dodatočne napnúť alebo uvoľniť. Odoberte pred procesom rezania všetky 4 držadlá.

Montáž vložených, resp. nasadených nástrojov.

Nebezpečenstvo poranenia

Neúmyselným zapnutím hrozí nebezpečenstvo poranenia. Vytiahnite pred montážou vloženého, resp. nasadeného nástroja sletovú zástrčku.

Nebezpečenstvo poranenia

Na ostrých rezných hranách vloženého, resp. nasadeného nástroja hrozí nebezpečenstvo porezania. Noste pri montáži a demontáži vloženého, resp. nasadeného nástroja ochranné rukavice.

Nebezpečenstvo poranenia

Na horúcom vloženom, resp. nasadenom nástroji hrozí nebezpečenstvo popálenia. Noste pri demontáži vloženého, resp. nasadeného nástroja ochranné rukavice.

Noste ochranné rukavice.

Používajte iba vložené, resp. nasadené nástroje s bezchybnými reznými hranami.
- Vyčistite pred nasadením, resp. vložením nástrojové vreteno, ako aj lícovacie a dosadacie plochy.
- Nasadte nástrój s výmedzovacími podložkami.
- Pevne utiahnite upínaciu maticu nástroja.

Uvedenie do prevádzky.

Stroj na frézovanie rúr:

Predradte pred stroje na frézovanie rúr s elektrickým pohonom rozvádzač, ktorý obsahuje nasledovné komponenty:
-hlavný spínač/otočný spínač,
-motorový Istič,
-podpátovú spúšt,
-konektorové spojenia.

Hlavný spínač sa používa ako zapínač a na obrátenie smeru otáčania, resp. rotácie. Motorový istič a podpátová spúšť tvoria jednu jednotku. Pri preťažení vypne motorový istič a pri výpadku sieťového napätia odpojí podpátová spúšť stroj na frézovanie růr od siete, aby zabránil neúmyselnému opátovnému spusteniu.

Rozvádzač musíte umiestniť tak, aby sa pracovník obsluhy k nemu kedykol'vek dostal.

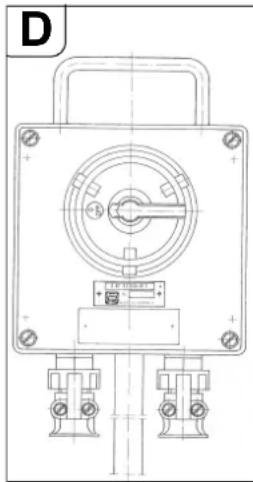

Stroj na frézovanie rúr v konštrukčnom vyhotovení s čiastočnou ochranou proti výbuchu:

Použite v oblastiach s nebezpečenstvom výbuchu zóny 2 pred rozvádzačom skriňový rozvádzač s dodatočným zapínačom/vypínačom na ovládanie stroja na frézovanie rúr.

Umiestnite skriňový rozvádzač tak, aby sa pracovník obsluhy k nemu kedykolvek dostal.

Nebezpečenstvo výbuchu Rozvádzač musíte umiestnić mimo zóny 2.

Ovládanie a obsluha.

Nebezpečenstvo poranenia

Počas prevádzky musí byť ochranný kryt úplne zatvorený a zaistený, resp. zablokovaný!

Nebezpečenstvo poranenia spôsobené poletujúcimi trieskami

Triesky môžu spôsobit poranenia. Dbajte na to, aby sa v nebezpečnom priestore nenachádzali žiadne osoby.

Nebezpečenstvo požiaru spôsobené poletujúcimi trieskami

Dbajte na to, aby sa v nebezpečnom priestore nenachádzali žiadne l'ahko zápalné predmety.

Nebezpečenstvo poranenia

Pri zapnutí stroja na frézovanie rúr hrozí nebezpečenstvo poranenia spôsobené poletujúcimi častami. Odstráňte pred každým použitím stroja na frézovanie rúr ručnú kluku.

Postup pri spúšťaní

Pri strojoch na frézovanie rúr s elektromotorom musíte zaistiť a zabezpečit správny smer rotácie nástroja. Smer rotácie môžete prepnúť otočným spínačom na spínacom zarladení.

Nebezpečenstvo poranenia

Pri bežiacom stroji pretrváva nebezpečenstvo poranenia spôsobené rotujúcimi dielmi. Do nebezpečnej oblasti stroja smiete vstúplíť iba za účelom nastavovacích prác a za dodržania všetkých bezpečnostných opatrení.

- Vypnite prevodovku posunu prostredníctvom spínacej páky posunu (28).

– Zapnite stroj na frézovanie rúr.

- Uvoľnite upínaciu páku (11) a zavádzajte rotujúci pílový kotůč pomocou ručnej klúky čo najhlbšie do rúry. Hlboko vnorený pílový list stabilizuje priebeh rezania.

- Vyberte pri frézovaní čo možno najmenší záber nástroja. S pribúdajúcou hlbkou rezania narastá objem triesok.

- Vnorte vložený, resp. nasadený nástroj cca 3 mm hlbšie ako je potrebné a následne ho nastavte spát na požadovanú híbku. Vdaka tomu je vložený, resp. nasadený nástroj mimo záberu,

- Pokial'je výkon motora dostatočný, treba stenu rúry rozrezať jedným rezom.

- Pretaženie vzniká vtedý, ked pri ponáraní rotujúceho vloženého, resp. nasadeného nástroja značne klesnú otáčky motora.

Pri rúrach so silnými stenami (s >10 mm) musíte zvarovú medzeru vyfrézovať vo viacerých priebehoch.

Zhodne sa prekrývajúci priebeh rezu ovplyvňujú nasledujúce faktory:

- nasmerovanie stroja na frézovanie rúr pri spustení,

- geometrická odchýlka rúry od kruhového, resp. valcového tvaru,

- ostrost vloženého, resp. nasadeného nástroja,

Stroj na frézovanie rúr je nastavený tak, že sa v prípade priemerov rúr 300 mm a 600 mm začiatok a koniec línie rezu približne prekrývajú.

V dôsledku excentricity vodiaceho hriadeľa je nastavovacia značka (24, pozri obrázok E) závázná Iba pre oba uvedené priemery. Pri väčších priemeroch musíte poprípade vykonať dodatočné nastavenie.

Spätný chod strojov na frézovanie rúr (RSG Ex [\*\*]).

Hmotné škody!

Skôr než presuniete stroj na frézovanie rúr spáť, sa musíte uistiť, že je vložený, resp. nasadený nástroj vysunutý mimo záberu, aby ste zabránili poškodeniu nástroja a prevodovky.

- Vypnite prevodovku posunu prostredníctvom spínacej páky posunu (28).

- Uvolnite upínaciu páku (11).

- Vysuňte vložený, resp. nasadený nástroj mimo záber.

- Prepnite hlavný spínač/otočný spínač do polohy „0“ (Vyp.).

- Prepnite otočný spínač na spátný chod.

- Utiahnite upínaciu páku (11).

- Zapnite prevodovku posunu prostredníctvom spínacej páky posunu (28).

Stroj na frézovanie rúr nie je vhodný na vykonávanie rezov v spätnom chode!

Upozornenia týkajúce sa chladenia a mazania.

Hmotné škody!

Vložený, resp. nasadený nástroj musí byť počas frézovania chladený a mazaný. Pri nedostatočnom chladení a mazaní sa môžu zaseknút triesky. Môže to spôsobit' zlomenie nástroja.

- Režte rúry zo sivej liatina vždy bez chladiaceho maziva, teda suchým spôsobom. - Chladte pílový kotúč, resp. frézu pri rezaní nelegovaných ocelových rúr mydlovou vodou.

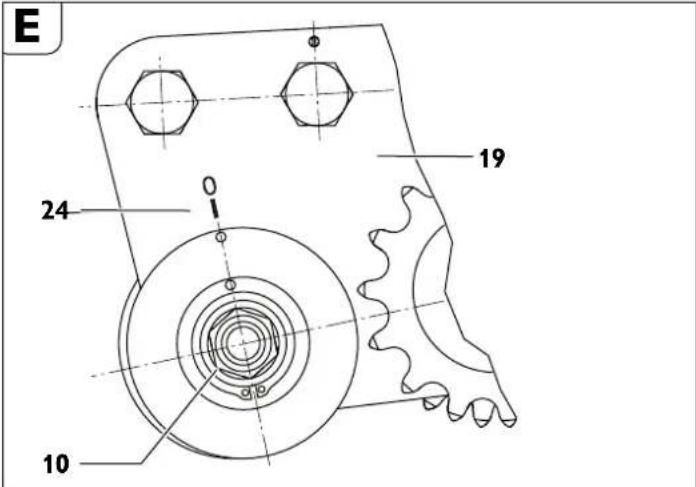

Nastavenie presnosti chodu.

E 24 0 19 10

- Uvolnite maticu (15, pozri obrázok A) velkost klúča 46.

- Pootočte os (10) voči stykovej príložke (19).

Otáčaním volnej osi (10) v smere otáčania hodinových ručičiek (smerom k vloženému, resp. nasadenému nástroju) prebieha vložený, resp. nasadený nástroj doprava (smer pohladu je zároveň smerom pohybu stroja na frézovanie rúr). Pri otáčani pohyblivej osi proti smeru otáčania hodinových ručičiek prebieha vložený, resp. nasadený nástroj dolava.

Dodatočné články retaze smiete vkladať iba na k tomu určených pozíciách.

- Odstráňte poistný krúžok (32).

- Odstráňte svorník (33).

- Články retáze rôžnych veľkosti sú obsiahnuté v príslušenstve stroja.

- Zavedte svorník (33).

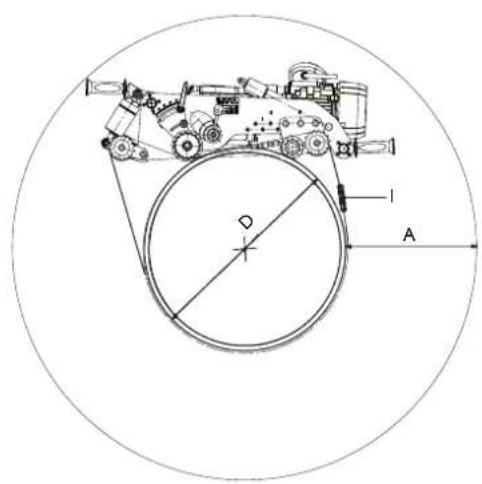

Upnutie stroja na frézovanie rúr.

G

„A“ potrebný pracovný priestor pri najväčšej híbke rezu.

„i“ počet reťazových úsekov pri priemere rúry „D“.

RSG Ex 1500 A/B

pozícia volnej osi	DAPotrebná dlžka[mm] [mm]	[mm] [mm]	retaze na každej jednej strane	Celková dížka retaze	I*
1	250	400	1 427	2 854	5
	300	392	1 525	3 050	5
	350	384	1 632	3 264	6
	400	378	1 744	3 488	6
2	400	381	1 782	3 564	6
	450	375	1 898	3 796	7
	500	369	2 019	4 038	7
	550	364	2 144	4 288	7
	600	360	2 273	4 546	8
3	600	362	2 302	4 604	8
	650	357	2 433	4 866	8
	700	352	2 566	5 132	9
	750	348	2 702	5 404	9
	800	344	2 840	5 680	10
	850	340	2 862	5 724	10
	900	337	3 001	6 002	10
4	900	348	3 142	6 284	10
	950	345	3 284	6 568	11
	1 000	342	3 428	6 856	11
	1 050	340	3 464	6 928	11
	1 100	337	3 607	7 214	12
	1 150	335	3 751	7 502	12
	1 200	333	3 896	7 792	13
	1 300	331	4 062	8 124	13
	1 400	329	4 338	8 676	14
	1 500	328	4 355	8 710	14

*Objednávacie číslo 3 02 31 013 02 7 pozostávajúce z 10 retázových úsekov s díž kou po 635 mm.

*Objednávacie číslo 3 02 31 013 02 7 pozostávajúce z 10 retázových úsekov s dlžkou po 635 mm.
RSG Ex 18 A/B

pozícla volnej osi	D A Potrebna dížka		retaze na každej jednej strane	Celková dížka retaze	I*
	[mm] [mm]	[mm] [mm]
1	250	587	1 427	2 854	5
	300	576	1 525	3 050	5
	350	564	1 632	3 264	6
	400	553	1 744	3 488	6
2	400	522	1 782	3 564	6
	450	511	1 898	3 796	7
	500	501	2 019	4 038	7
	550	492	2 144	4 288	7
	600	483	2 273	4 546	8
3	600	453	2 302	4 604	8
	650	445	2 433	4 866	8
	700	437	2 566	5 132	9
	750	429	2 702	5 404	9
	800	422	2 840	5 680	10
4	800	396	2 862	5 724	10
	850	393	3 001	6 002	10
	900	390	3 142	6 284	10
	950	386	3 284	6 568	11
	1 000	383	3 428	6 856	11
5	1	390	3 464	6 928	11
	1 050	387	3 607	7 214	12
	1 100	385	3 751	7 502	12
	1 150	382	3 896	7 792	13
	1 200	379	4 062	8 124	13
	1 300	374	4 338	8 676	14
6	1	387	4 355	8 7010	14
	1 400	382	4 651	9 302	15
	1 500	378	4 950	9 900	16
	1 600	373	5 250	10 500	17
	1 700	369	5 553	11 106	18
	1 800	366	5 857	11 714	19
	1 900	362	6 162	12 324	20
	2 000	359	6 468	12 936	21
	2 100	356	6 775	13 550	22
	2 200	353	7 083	14 166	23
	2 300	350	7 391	14 782	24
	2 400	348	7 700	15 400	25
	2 500	346	8 009	16 018	26
	2 600	343	8 319	16 638	27
	2 700	341	8 629	17 258	28
	2 800	339	8 940	17 880	29
	2 900	337	9 251	18 502	30
	3 000	335	9 562	19 124	31

Aby ste dosiahli optimálne predpätie retáze, môžete poprípade použit v kufri na náradie priložené polovičné retázové úseky s dlžkou 31,75 mm.

Príklad:

Pri priemere rúry D = 400 mm treba 6 retázových úsekov (objednávacie číslo 3 02 31 013 02 7).

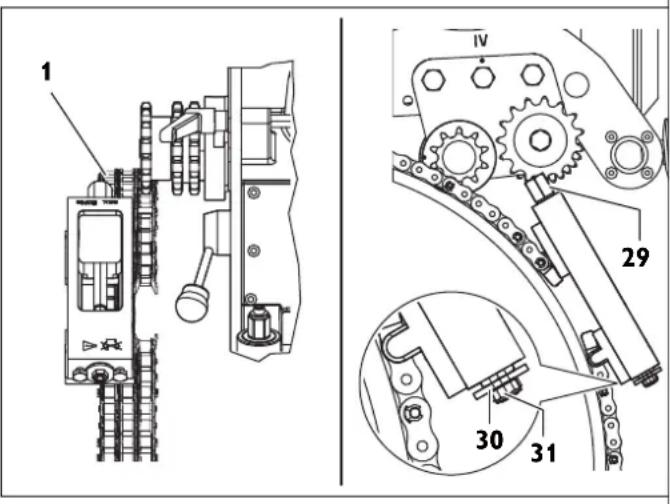

Vedenie stopy prostredníctvom vodiacej retáze

H

1 IV 29 30 31

Zostavenie dížky vodiacej retaze podl'a tabulky

Aby ste dosiahli optimálne predpätie retáze, môžete poprípade použit v kufri na náradie priložené polovičné retazové úseky s dížkou 31,75 mm.

Dížka vodiacej retaze

Priemer rúry	Dížka retaze	Reťazové úseky
[mm] [mm]	635 mm 63,5 mm 31,75 mm
250 710 1 1	1
300 870 1 4	0
350 1 030 1	6 1

400 1 190 1	9 0
450 1 344 2	1 1
500 1 500 2	4 0
550 1 660 2	6 1
600 1 809 2	8 1
650 1 970 3	1 1
700 2 130 3	4 0
750 2 290 3	6 1
800 2 440 3	8 1
850 2 600 4	1 0
900 2 760 4	4 0
950 2 921 4	6 0
1 000	3 079	4	8	1
1 100	3 397	5	3	1
1 200 3 714	5 8 1
1 300	4 032	6	3	1
1 400 4 330	6 8 1
1 500	4 640	7	3	1

Objednávacie číslo 3 02 31 034 01 0 (l = 635 mm)

Objednávacie číslo 3 02 31 036 01 0 (l = 63,5 mm)

Objednávacie číslo 3 02 31 035 01 0 (l = 31,7 mm)

V žiadnom prípade nepretáčajte tri poistné skrutky (31) na čelnej strane. (pozri obrázok H)

• Vysuňte vložený, resp. nasadený nástroj mimo záber.
• Výpnite stroj na frézóvanie rúr.
• Odoberte vložený, resp. nasadený nástroj.
• Odopnite stroj na frézóvanie rúr.

Skladovanie stroja na frézovanie rúr.

Obrátte sa, prosím, s elektrickým náradím a príslušenstvom od spoločnosti FEIN, ktoré vyžaduje opravu, na váš servis pre zákazníkov spoločnosti FEIN. Adresu nájdete na internetovej adrese www.fein.com.

Aktuálny zoznam náhradných súčlastok pre toto ručné elektrické náradie nájdete na Internete na domovskéj stránke www.fein.com.

Používajte len originálne náhradné súčiastky.

V prípade potreby vymeňte nasledujúce súčiastky: Vložené, resp. nasadené nástroje, rukováte, články retáze

Stroj smiete prevádzkovat iba v technicky bezchybnom stave. Opotrebované alebo poškodené vložené, resp. nasadené nástroje a komponenty treba okamžite vymeníť za nové.
Nebezpečenstvo poranenia

spôsobené neúmyselným zapnutím.

Práce údržby smú vykonávať iba vyškolené odborné pracovné sily.
Medzi starostlivosť, ošetrovanie a práce údržby patrí vo všeobecnosti:
- Vonkajšie čistenie stroja na frézovanie rúr a upínacích retazí.
- Vizuálná kontrola celéhó stroja na frézovanie růr.
- Výmena prevodového oleja.
- Namazanie pohybových závitov a retazí tukom.
- Namazanie vedení nástrojového vretenového mechanizmu v upínacom a posuvnom zariadení tukom.
- Obnovenie nálepiek a varovných oznámení na nástroji.

Po odstránení hrubých nečistôt dôkladne umyte článkové retaze za ohýbania článkov retaze benzínom na čistenie, petrolejom alebo niečim podobným.

Pred opätovným použitím článkov reťaze skontrolujte dôkladnou vizuálnou kontrolou ich bezchybný stav. Vymeňte poškodené časti, ako aj diely a nahradťe chýbajúce poistné krúžky.

Prípojné vedenie

Ked'je poškodená prívodná šnúra elektrického náradia, treba ju dat vymenit výrobcovi alebo jeho zástupcovi.

Zariadenie prisunu (pozri obrázok A)

• Udržiavajte plochu plášta prevlečnej matice (17) v čistote, ako aj bez hrdze a vždy mierne namazanú.
• Pri výmene prevodového oleja vyčistite a namažte pohybové závity tukom.

Demontáž:

• Odstráňte skrutku s valcovou hlavou (8).
• Vytiahnite z veka svorník (5).
• Následne vyskrutkujte pomocou ručnej klúky zariadenie prisunu z prevlečnej matice.
• Vyčistite a namažte závitové časti tukom (pozri odsek Mazivá a plán mazania na strane 147).
• Vymeňte poškodené stieracie krúžky.

Montáž:

Zabráňte znečisteniu závitov na skrutiek s okom (3, obrázok I) v pružinovom hrnci.

Mazivo ARAL ÖL Degol	Plniace množstvo Te	Teplotný rozsah [°C]	Špecifikácia
BMB 460	2 litre	0 až +60	Prevodový olej typu CLPF podľa normy DIN15502
BMB 100 2 litre -20	až +40

Pri expedícii je nástrojový vretenový mechanizmus naplnený olejom ARAL ÖL

Mazivá pre klzné plochy

Na mazanie, starostlivost a ošetrovanie klzných plôch odporúčame značkové tuky pre klzné ložiská bez obsahu kyselín a odolné proti vode.

1 2 3 3 3 3

Miesto mazania Mazivo, resp. prevádzková látka

2 (prevodovka) Pozri tabulku Mazací olej pre nástrojový vretenový mechanizmus

3 (klzné plochy a pohybové závity) Tuk pre klzné ložiská

Odstraňovanie porúch (konštrukčné vyhotovenie RSG Ex [**]).

Porucha Možné pričiny Opatrenia
Vynecháva motor a vložený, resp. nasadený nástroj	Veľmi nízke teploty okolia	Použite prevodový olej od spoločnosti Fein pre nízke teploty
	Tupý vložený, resp. nasadený nástroj	Vymeňte vložený, resp. nasadený nástroj
	Žiadne sietové napätie	Skontrolujte pripojenie na sieť a spínacie zariadenia
	Nesprávne sietové napätie	Skontrolujte údaje pripojenia na sieť
	Príliš rýchly posuv alebo príliš veľké uberanie materiálu pri jednom obehu	Prispôsobte prevodovku a/alebo znížte hĺbku záberu
	Strata oleja v skrini prevodovky	Nájdite a odstráňte netesnosť – doplňte olej
	Nadmerný nárast teploty v motore	Reaktivujte rozvádzač 3 07 02 041 01 4
Poškodené reťazové koleso	Poškodený reťazový úsek	Vymeňte reťazový úsek
	Nesprávne spojená reťaz	Skontrolujte a upravte spájacie body
	Svorníky reťaze sú zasunuté iba čiastočne	Úplne zasuňte svorníky
Chybná priebeh rezu	Chybne nasmerovaný stroj na frézovanie rúr a reťaz	Pozri odsek „Prípravné práce na stroji na frézovanie (pozri obrázok A).“ na strane 143 a odsek „Upnutie stroja na frézovanie rúr na rúre.“ na strane 144
	Vodiací hriadel’ nie je excentrický	Dodatočne nastavte presnosť chodu, pozri odsek „Nastavenie presnosti chodu.“ na strane 145
	Tupý vložený, resp. nasadený nástroj	Vymeňte vložený, resp. nasadený nástroj
	Šíkmo alebo zvislo uložená rúra, resp. nerovnomerná rúra	Použite zariadenie na vedenie stopy, pozri odsek „Upnutie stroja na frézovanie rúr na rúre.“ na strane 144 a odsek „Vedenie stopy“ na strane 146
	Preťažený vložený, resp. nasadený nástroj	Prispôsobte prevodovku a/alebo znížte hĺbku záberu
Zredukovaná alebo neúčinná funkcia stroja	Žladne sietové napätie	Skontrolujte pripojenie na sieť a spínacie zariadenia
	Nezapnutý spínač	Skontrolujte spínač
	Kíže spojka	Nechajte prevodovku alebo reakčný moment spojky prispôsobit’ v závode spoločnosti Fein
Silné vibrácie	Príliš rýchly posuv	Prispôsobte prevodovku
	Vložený, resp. nasadený nástroj je príliš hĺboko	Nadvihnite vložený, resp. nasadený nástroj
	Nie je utiahnutá (11) upínacia páka	Utiahnite upínaciu páku
	Voľná reťaz	Skontrolujte napnutie reťaze
	Tupý vložený, resp. nasadený nástroj	Vymeňte vložený, resp. nasadený nástroj

Záruka a ručenie.

Záruka na výrobok platí podľa zákonných predpisov krajiny, kde bol stroj uvedený do prevádzky.

Vložené, resp. nasadené nástroje a príslušenstvo.

Pílové kotúče

1

2

3

Tvar 1, HSS, pre typ prevodovky:

A, B – na opracovávanie oceľových rúr
∅ Šírka Hmotn. Počet			zubov	Max.hĺbka rezu	Objednávacie číslo
(mm) (mm) (kg) (mm)
160	4	0,5	50	25	6 35 02 022 00 6
180	4	0,7	60	35	6 35 02 037 00 8
200	4	0,9	64	45	6 35 02 053 00 7
220	4	1,3	70	55	6 35 02 041 00 1

Tvar 2, HSS, pre typ prevodovky:

B – na opracovávanie liatinových rúr
∅ Šírka Hmotn. Počet			zubov	Max.híbka rezu	Objednávacie číslo
(mm) (mm) (kg) (mm)
160	4	0,5	40	25	6 35 02 050 00 1
180	4	0,7	46	35	6 35 02 098 00 0
200	4	0,6	50	45	6 35 02 099 00 4

A – na opracovávanie ocelových rúr, vysoko legovanýchB – na opracovávanie nelegovaných ocelových a llatinových rúr do max. hrúbkysteny 10 mm a max. priemeru 1 600 mm
D B	Hmotn.	Počet	zubov	Max. híbka rezu	Objednávacie číslo
(mm) (mm)	(kg)		(mm)
160	25	2,8	40	25	6 35 08 089 00 7

B° ØD A B

A – na opracovávanie ocelových rúr, vysoko legovanýchB – na opracovávanie nelegovaných ocelových a liatinových rúr do max. hrúbky steny 10 mm a max. priemeru 1 600 mm
D	B	Hmotn.	Počet zubov		Max. híbka rezu	Objednávacie číslo
(mm)	(mm)	(kg)		(°)	(mm)
154	30,5	2,5	32	30	25	6 35 08 099 02 0

Retazový úsek

10 reťazových úsekov	x 63,5 mm = 635 mm
Objednávacie číslo	3 02 31 013 02 7
1 reťazový úsek 31,75
Objednávacie číslo	3 02 31 029 00 2

Náhradný svorník

Objednávacie číslo	3 02 17 216 00 4	Upínacia/napínacia retaz 38,5 mm
Objednávacie číslo	3 02 16 166 00 0	Vodlaca retaz 54 mm

Náhradný poistný krúžok

Objednávacie číslo

3 02 17 216 00 4

Rozťahovacie kliny z ocele

Objednávacie číslo

6 33 05 006 00 8

Dodané príslušenstvo

Objednávacie číslo Počet Názov
3 3 9 0 1 1 1 4 0 0 7 1 P	repravný obal
3 39 01 031 00 1	1	Kufor na náradie
3 2 1 2 2 0 0 7 0 1 7 1 R	učná klůka
6 29 01 016 00 2	1	Jednostranný klůč, veľkosťklůča 46
6 29 03 010 00 6	1	Jednostranný klůč, veľkosťklůča 55
3 1 2 0 7 3 3 3 0 1 0 1 N	apínač reťaz e iba preRSG Ex 1500 A/B (**)
6 29 11 010 00 0	1	Prstencový klůč, 17/19
6 29 06 014 00 0	1	Nástrčný klůč, veľkosť klůča 46/41
3 0 2 3 1 0 2 9 0 0 2 2 0	Val čeková reťaz
3 0 2 1 7 2 1 6 0 0 4 2 0	Svorník
4 26 34 020 00 5	40	Poistný krůžok
6 3 3 0 5 0 1 3 0 0 2 5 R	ozťahovacie kliny, bez tvorbyiskler pre RSG Ex 1500/18 A/B (**)
3 0 7 0 2 0 4 1 0 1 4 1	Rozvádzač preRSG Ex 1500/18 A/B (**)
3 21 74 009 00 1	1	Zdvíhací popruh
3 21 74 010 00 3	1	Zdvíhací popruh
3 07 28 188 00 8	1	Spojka CEE preRSG Ex 1500/18 A/B (**)
3 02 31 035 02 0	1	Reťaz iba pre RSG Ex 1500 A/B (**)
3 0 2 1 6 1 6 6 0 1 0 1	Svorník iba preRSG Ex 1500 A/B (**)
3 4 0 5 6 0 2 6 0 0 0 1 Z	asúvacie kot úče iba preRSG Ex 1500 A/B (**)

Volitelné príslušenstvo

Objednávacie číslo Počet Názov
302310130271R	Reťaz s10reťa	zovými úsekmi
426340200051P	pistný krúžok
302172160041	vorník
430120511221Z	alicovanásk	rutka
63305013002		Vyrážací klin bez vzníku Iskrenla
91201002004		Pneumatické zariade chladenie a mazanie (DKSE)
32433027017	1	Pripájacie diely pre DKSE (platňa)
92601023023	1	Kompresor pre DKSE
31414055002	1	Hadica PA-DL, kompletná, pre kompresor
411360050191S	pájací prvok
302310350201	Reťaz
302161660101	vorník
340560260001Z	asúvacie kotúče

Pneumatické zariadenie na chladenie a mazanie 9 12 01 002 00 4

Na základe pravdepodobne vysokých rezných rýchlostí a rýchlostí posuvu stroja na frézovanie rúr je pri opracovávaní potrebné chladenie a mazanie nástrojov. Pneumatické zariadenie na chladenie a mazanie pracuje na základe principu rozprašovania a vyparovania chladiaceho maziva a vdaka rozprašovacím dýzam, ktoré sú namontované na stroji na frézovanie rúr, poskytuje nepretržité a dobré chladenie a mazanie.

Okrem toho sa tým zabráni znečisteniu zeminy na stavenisku, ktoré je zvyčajne spôsobené ručným pridávaním vrtacej emulzie.

Ako reznú kvapalinu odporúčame použitie mazivo na obrábanie kovov BIOCUT 3000. Je to novodobé plne syntetické vysokovýkonné mazivo, má vynikajúci adhézny a chladiaci účinok, je rozpustný vo vode, biologicky dobre odbúratelné a má nízku spotrebu (v závislosti od nastavenia do cca 0,3 dm ^3 /h na jednu dýzu).

Všetky obsahové látky zodpovedajú smerniciam FDA (Food and Drug Administration) a nemeckému zoznamu liekov (Deutsches Arzneibuch (DAB)) v dnes platnom znení.

Toto mazivo si môžete kúpić od:

Mazivo BIOCUT 3000 pre teploty až do 0 °C:

1 L - 32132039000

5 L - 32132040000

Chladu odolné mazivo pre teploty až do -25 °C:

1 L - 3 2 1 3 2 0 4 2 0 0 0

5 L - 32132043000

Aby ste mohli použić pneumatické zariadenie na chladenie a mazanie, potrebujete v prípade variantov na trojfázový prúd RSG Ex (**) kompresor, objednávacie číslo FEIN 9 26 01 023 02 3, so sacím množstvom cca 130 l/min.

Náhradné diely.

Aktuálny zoznam náhradných dielov nájdete na internetovej adrese www.fein.com.

Vyhlásenie o konformite.

Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EU alebo EFTA.

Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normativnymí dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.

Technické podklady sa nachádzajú na adrese:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Ochrana životného prostredia, likvidácia.

Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia.

nie na
