RSG EX 1500 B - Glodalni stroj Fein - Brezplačna navodila za uporabo

Znamka	Fein
Model	RSG EX 1500 B
Kategorija	Rezkalni stroj (rezkalni stroj za cevi)
Tip	Električni rezkalni stroj za cevi, delno eksplozijsko zaščiten
Nazivna napetost	400 V (trifazni 3~, 50 Hz)
Nazivna moč	1500 W
Hitrost motorja v prostem teku	2860 tr/min
Hitrost orodja v prostem teku	35 tr/min (version A) / 70 tr/min (version B)
Podajanje	40 mm/min (version A) / 80 mm/min (version B)
Največji premer orodja	220 mm
Območje premera cevi	250 – 1500 mm (RSG Ex 1500) / 250 – 3000 mm (RSG Ex 18)
Mere (D × V × Š)	974 × 334 × 450 mm (version A) / 1088 × 334 × 431 mm (version B)
Teža	80 kg
Stopnja zaščite	IP X4
Vrsta zaščite	Delno eksplozijsko zaščiten (motor in stikalo ATEX)
Glavne funkcije	Rezanje, rezkanje in posnemanje robov cevi iz jekla ali litega železa
Avtomatsko podajanje	Da, preko ročice za upravljanje podajanja (28)
Eksplozijsko zaščiten motor	Skladno z ATEX za cono 2 (z zunanjo krmilno omarico)
Izolirani ročaji	Da (transportni trak z izoliranimi površinami)
Vzdrževanje	Menjava olja v menjalniku, čiščenje verig, mazanje drsnih površin
Priloženi dodatki	Transportni zabojnik, orodna škatla, ročica, ključi, napenjalec verige, verige itd.

Pogosto zastavljena vprašanja - RSG EX 1500 B Fein

Katere vrste cevi lahko rezkalni stroj Fein RSG EX 1500 B obdeluje?

Lahko reže, rezka in posnema robove izpostavljenih cevi ali položenih cevovodov iz jekla ali litega železa, ter za pripravo posnetij pred varjenjem. Primeren za premere od 250 do 1500 mm (različica 1500) ali 250 do 3000 mm (različica 18).

Ali je rezkalni stroj primeren za območja z nevarnostjo eksplozije?

Samo delno. Motor in stikalo sta skladna z ATEX, vendar celoten stroj ni odobren za uporabo v eksplozivnem območju. Krmilna omarica mora biti nameščena zunaj cone 2.

Kakšna je zahtevana napajalna napetost?

Naprava deluje na 400 V trifazni (3~, 50 Hz) z močjo 1500 W. Priključek mora biti zaščiten z varovalko 20 A.

Kako nastaviti globino reza?

Globina se nastavi preko fiksnega vretena za orodno vreteno (16), nameščenega vrtljivo, ki ga upravlja navojno vreteno (6). Uporabite lestvico globine (26) in narebričeno matico (27) za natančno nastavitev.

Kakšno mazivo uporabiti za rezkalni stroj?

Za menjalnik uporabite olje ARAL ÖL Degol BMB 100 za temperature od -20 do +40 °C ali BMB 460 za 0 do +60 °C. Za hlajenje je priporočljivo mazivo BIOCUT 3000.

Kako vzdrževati členkaste verige?

Verige očistite s petroletrom, nato jih za nekaj ur potopite v viskozno olje (SAE 140). Vizualno preverite členke in zamenjajte okvarjene zadrževalne obroče.

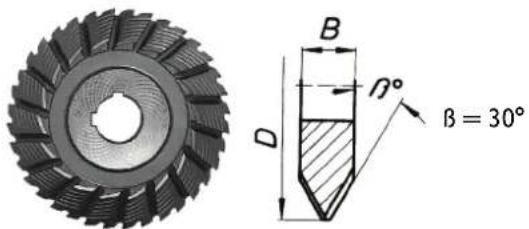

Katera rezalna orodja so na voljo za ta stroj?

Uporabite lahko liste krožne žage iz HSS ali karbida, profilne rezkarje oblike V in U ter sortimentne rezkarje. Premeri orodij so lahko do 220 mm.

Ali se stroj lahko uporablja na prostem?

Da, vendar ne sme biti izpostavljen močnemu dežju ali uporabljan pod vodo. Temperaturno območje uporabe je od -20 °C do +40 °C.

Kako zamenjati delovno orodje?

Najprej odklopite stroj. Očistite vreteno za orodje in kontaktne površine. Namestite orodje z distančnimi podložkami, trdno privijte matico. Uporabite zaščitne rokavice, da preprečite ureznine.

Kje najti nadomestne dele in dobiti poprodajne storitve?

Nadomestni deli so na voljo na spletni strani www.fein.com. Za popravila se obrnite na servis FEIN. Uporabljajte samo originalne dele.

NAVODILA ZA UPORABO RSG EX 1500 B Fein

Simbol, znaki Razlaga
[ASZ5]		Sledite navodilom bližnjega besedila ali slike!
		Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila.
[52TG]		Pri delu morate uporabljati zaščito za oči.
		Pri delu morate uporabljati zaščito sluha.
		Pri delu morate uporabljati zaščito za roke.
		Splošni znak za prepoved. To dejanje je prepovedano.
		Prepovedano poseganje v območje!
	[BCHH]	Ne dotikajte se rotirajočih delov električnega orodja.
[8DZY]		Prijemanje verige in pastorka je prepovedano!
		Pozor pred ostrimi robovi na vstavnem orodju, kot npr. rezili na rezalnih nožih.
		Vroča površina!
[H2AB]		Področje držala
		Dodatna informacija.
		Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti.
		Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje.
		Nikakor ne smete zavrteti treh varnostnih vijakov.
		Velja samo za Kitajsko:Čas, potreben za varstvo okolja, je pri normalni uporabi Izdelka 10 let.
(**) lahko vsebuje številke ali črke

Tehnični podatki.

Šifra blaga 7 360 ... 7 360 ...
Način izdelave* RSG Ex 1500 A (**) RSG Ex 1500 B (**)
Šifra blaga 7 360 ... 7 360 ...
Način izdelave* RSG Ex 18 A (**) RSG Ex 18 B (**)
Napetost (U) 400 V 400 V
Frekvenca (f) 50 Hz 50 Hz
Način priključevanja omrežja	3 ~ (trifazni tok)	3 ~ (trifazni tok)
Vrtilna frekvenca prostega teka (n0)
- Motor	2860 /min	2860 /min
- Vstavljiva orodja	35 /min	70 /min
Podajanje (j)	40 mm/min	80 mm/min
Nazivna moč (P)	1500 W	1500 W
Dolžina napajalnega kabla (s konektorjem)
- RSG Ex 1500 (**)	2 x 20 m	2 x 20 m
- RSG Ex 18 A/B (**)	2 x 20 m	2 x 20 m
Zaščitni razred	⊥/l	⊥/l
Vrsta zaščite IP X4	IP X4

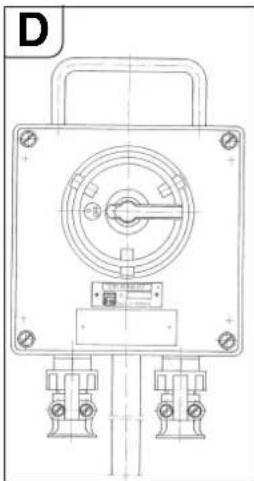

*Elektromotor in dodatno stikalo v eksplozijsko zaščitni izvedbi (skladen z ATEX-om)
Način izdelave* RSG Ex 1500 A (**)		RSG Ex 18 A (**)
		RSG Ex 1500 B (**)
Mere:
- Teža (m)	80 kg	80 kg
- Maks. premer orodja	220 mm	220 mm
- Dmaks.	974 mm	1088 mm
- Vmaks.	334 mm	334 mm
- Šmaks.	450 mm	431 mm
- Š1	371 mm	371 mm
- Š2	201 mm	201 mm
- Š3	791 mm	991 mm

Rezkalnik cevi je namenjena za rezanje in frezanje prosto ležečih kosov cevi in položenih cevovodov iz jekla ali lltja In za posnemanje robov koncev cevi pred varjenjem na gradbiščih, tovarniških halah in na prostem. Rezkalnik cevi je namenjen za specializirana podjetja, da z njimi upravljajo strokovnjaki za ne trajno vsakodnevno uporabo.

Kompletni rezkalnik cevi ni odobren za eksplozijsko zaščiteno območje.

Rezkalnik cevi ni namenjen za:

• uporaba na območju z eksplozivno atmosfero.
• uporaba pri močnem deževju in delom pod vodo.
• izven razpona temperature od -20 °C do 40 °C.
• za ločevanje eksplozivnih snovi.
• za ločevanje negorljivega materiala.

Smernica Evropske skupnosti 94/9 ES ATEX (Atmosphères Explosibles)

Opozarjamo na to, da rezkalniki cevi Fein tipa RSG Ex (**) niso dopustni za uporabo v eksplozijsko ogroženih območjih in zato za te rezkalnike cevi ne obstajajo certifikati o ES-pregledu tipa skladno s smernico 94/9 ES.

(Pri rezkalniku cevi RSG Ex (**) sta z elektromotorjem in dodatnim stikalom vgrajena samo dve komponenti, ki sta skladni z ATEX.)

ATEX-smernica velja samo za območje ES.

Na en pogled.

1 Napenjalna enota
2 Pritrdilni vijak za stransko ploščo
3 Stranska plošča
4 Napotek
5 Sornik
6 Navojno vreteno
7 Priprava za dovajanje
8 Vijak z valjasto glavo za priprava za dovajanje
9 Prilagoditveni vijak
10 Negnana os
11 Vpenjalni vzvod
12 Šestrobni vijak
13 Kolut
14 Napenjalna os
15 Matica
16 Glava vretena orodja
17 Cevna matica

18 Pritrdilni vijak za motor

19 Jezik

20 Verižnik

21 Transportna gred

22 Varovalni obroč

23 Čep

24 Zaporni vijak glave vretena orodja

25 Nosilni ročaj (izolirane prijemalne površine)

26 Lestvica globin

27 Rebričasta matica

28 Prestavna ročica za podajanje

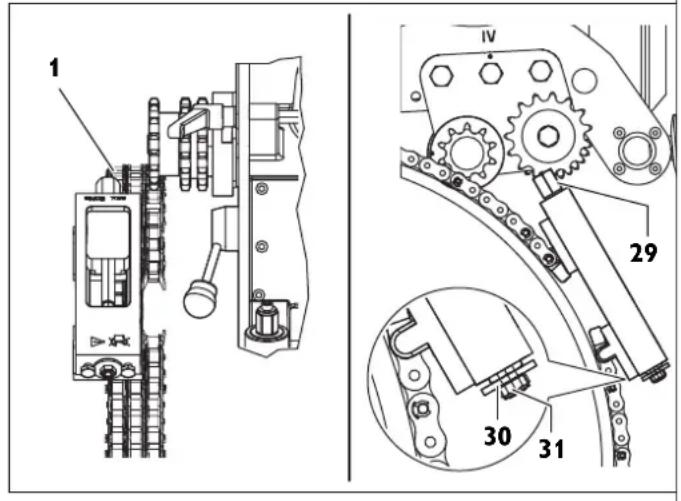

29 Sesterokotnik napenjalnik verige

30 Kolut napenjalnik verige

31 Varovalni vijaki napenjalnika verige

32 Varovalni obroč verižni člen

33 Sornik verižni člen

34 Nosilne zanke

Za vašo varnost.

Splošna varnostna opozorila.

OPOZORILO Preberite vsa varnostna opozorila, navodila, ilustracije in tehnične podatke, s katerimi je opremljeno to električno orodje.

Opuščanje upoštevanja varnostnih opozoril in navodil lahko vodijo do električnega udara, požara in/ali hudih telesnih poškodb.

Shranite vsa varnostna opozorila in navodila za prihodnost.

Izraz „električno orodje“, ki se pojavlja v varnostnih opozorilih, se nanaša na električno orodje, ki ga napaja elektrika iz omrežje (z omrežnim kablom) in na akumulatorska električna orodja (brez omrežnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta lahko povzročijo nezgode.

b) Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.

c) Ko uporabljate električno orodje, otrokom ali drugim navzočim ne dovolite, da bi se vam približali. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.

2) Električna varnost

a) Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, će je vaše telo ozemljeno.

c) Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar.

d) Kabel uporabljajte pravilno. Ne uporabljajte ga za prenašanje orodja, vlečenje ali izklapljanje iz električnega omrežja. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.

e) Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar.

f) Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb.

c) Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče.

d) Odstranite vse ključe in izvijače za prilagajanje orodja preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe.

e) Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah.

f) Oblecite se primerno. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.

g) Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom.

h) Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo boljše in varneje opravilo, in sicer s hitrostjo, za katero je bilo oblikovano.

b) Električnega orodja ne uporabljajte, će ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti.

c) Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, će jo je mogoče izvzeti, še preden orodje popravljate, menjujete pribor ali ga shranite. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamenski zagon aparata.

d) Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

e) Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatlikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.

f) Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.

g) Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.

h) Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

5) Servisiranje

a) Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih rezervnih delov. Tako boste zagotovili, da bo orodje varno za uporabo.

Posebno varnostno opozorilo za rezkalniki cevi.

Pri zagonu, delu und vzdrževanju rezkalnika cevi upoštevajte nacionalne predpise za preprečevanje nezgod pri delu.
Upoštevajte zakonske smernice za zaščito pred eksplozijami.
Poskrbite za varno stanje obdelane cevi. Neupoštevanje napotka lahko vodi do resnih telesnih poškodb ali smrti.

Električno gnani rezkalniki cevi (način izdelave RSG Ex [\*\*]).

Napetost omrežja in podatek o napetosti na rezkalniku cevi se morata ujemati. Priključek rezkalnika cevi mora biti zavarovan z 20-ampersko zaščito.

Napajalni kabel in po potrebi kabelski podaljšek redno preverjajte!

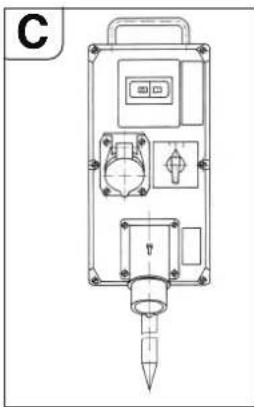

Rezkalnik cevi priključite na sestavo stikalnih naprav samo pri izključenem glavnem stikalu.

Sestav stikalnih naprav mora biti za upravljavca vedno dosegljivo.

Uporaba.

Ohranite ročaje in prijemalne površine suhe, čiste in brez olja in masti. Drsní ročaji in prijemalne površine ne dopuščajo varnega upravljanja in kontrole električnega orodja v nepredvidenih situacijah.

Napravo smete držati le na izoliranem ročaju, će delate na območju, kjer lahko vstavljeno orodje pride v stik s skritimi omrežnimi napeljavami. Stik z napeljavo pod napetostjo povzroči, da so tudi kovinski deli naprave pod napetostjo in to posledično povzroči električni udar.

Ne preobremenjujte rezkalnika cevi. Za delo uporabljajte pravilno vstavljivo orodje. S pravilnim vstavljivim orodjem boste delali bolje in varneje.

Ne uporabljajte rezkalnika cevi, će je stikalo poškodovano. Rezkalnik cevi, ki ga ni moče vklopiti ali izklopiti, je nevaren in ga je treba popraviti.

Prekinite dovod energije, preden se lotite nastavitve naprave ali zamenjate vstavljiva orodja. Ta preventivni ukrep prepreči nenamerni zagon rezkalnika cevi.

Rezkalnika cevi ne dovolite uporabljati osebam, ki z njim niso seznanjene ali ki niso prebrale teh navodil. Rezkalniki cevi so nevarni, će jih uporabljajo neizkušene osebe.

Redno vzdržujte rezkalnika cevi. Preglejte rezkalnika cevi glede morebitnih poškodbi in drugih dejavnikov, ki bi lahko vplivali na delovanje rezkalnega stroja za cevi. Nepravilno delujočega rezkalnika cevi je treba popraviti pred začetkom uporabe. Vzroki za številne preprečljive nezgode so slabo servisirani rezkalniki cevi.

Uporabljajte rezkalnika cevi, dodatke ter vstavljiva orodja itd. skladno z navodili v teh navodilih za obratovanje, pri čemer je treba upoštevati delovne razmere in dela, ki kij je treba izvesti. Uporaba rezkalnikov cevi za druge namene, ki niso predvidene, lahko vodi do nevarnih situacij.

Način delovanja (glejte sliko A).

Rezkalnik cevi odreže in rezka prostoležeče kose cevi in položene cevovode s odrezovalnim, vstavljivim orodjem. Napeti jo je treba s svojo napenjalno pripravo na zunanjo stran cevi in teče s samodejnim podajanjem stroja okoli cev. Kot orodja služijo listi za krožno žago za kovine in oblikovni rezkalnik, katerih rezila so glede na cevni material iz hitroreznega jekla ali trde kovine.

- Nastavitve globine reza poteka preko glave vretena orodja (16), ki je gibljivo uležajen v obeh stranskih ploščah (3) in prestavljiv preko navojnega vretena (6).

• Preko 2 stopenj polžastega pogona vreteno orodja žene transportno gred (21), ki preko transportnih koles povzroči podajalni pomik stroja.
• Gib podajanja je mogoče vklopiti ali izklopiti s prestavno ročico za podajanje (28). Drsna sklopka ščiti mehanizem za podajanje pred preobremenitvijo.

Uležajenje vretena orodja je izvedeno negibljivo. Glavni menjalnik, ki je mazan v oljni kopeli, za pogon vretena orodja sestoji iz ene stopnje planetnega gonila in polžastega pogona.

Menjalnik je tako dimenzioniran, da prenese občasno zaviranje do zaustavitve verige brez kakršnih koli poškodb. Vse pogonske gredi tečejo v kotalnih ležajih.

Ogrodje stroja z osmi ima nalogo, da vodi napet rezkalnik na cevi ter prenese rezalne sile in sile podajanja.

- Prilagoditev na ustrezni zunanji premer cevi je mogoče doseči s prestavitvijo negnane osi (10).

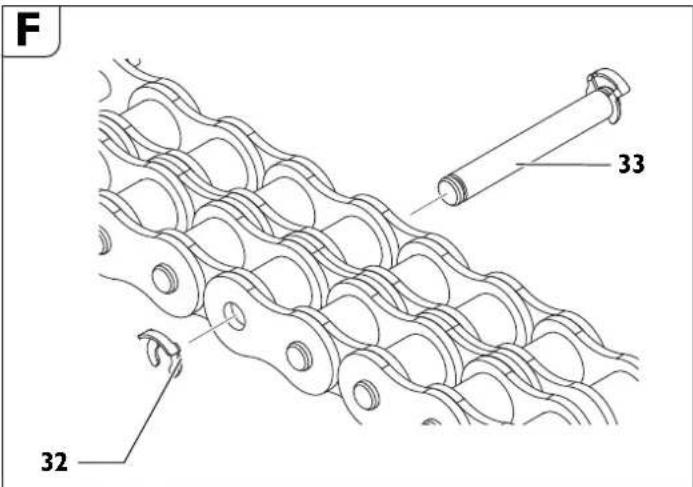

Napenjalne verige sestavimo iz posameznih kosov verige, ki se med seboj ne razlikujejo.

Število potrebnih kosov verige oz. dolžina napenjalne verige je odvisna od zunanjega premera cevi.

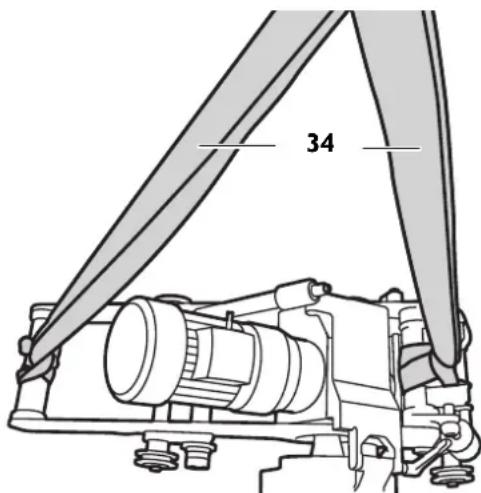

Transport.

B

34

Nevarnost telesne poškodbe pri transportu rezkalnika cevi. Transportirajte rezkalnik cevi samo s pri dostavi priloženimi nosilnimi zankami (34) ali z najmanj tremi osebami.

Pred zagonom.

Nevarnost telesne poškodbe zaradi nepričakovanih premikov obdelovanca. Zavarujte obdelovanca pred obdelavo proti nepričakovanimi premiki. Pri obdelavi obdelovanca obstaja nevarnost nepričakovanega zakotalikanja, padca ali pomika obdelovanca.

Stroj je dovoljeno obratovati samo v tehnično brezhibnem stanju. Preverite stroj pred vsakim zagonom glede obrabljenih ali poškodovanih vstavljivih orodij in komponent. Obrabljena ali poškodovana vstavljiva orodja in

komponente je treba nemudoma nadomestiti z novimi.

Predhodno delo na cevi, ki jo je treba obdelati.

• Cevi, ki jih režete na skladiščnem mestu, je treba tako podložiti, da se vstavljivo orodje ne zagozdi.
• Pri položenih ceveh mora biti na dolžini 1 m na vsakem mesti k steni jaška razdalja najmanj 50 cm, merjeno od zunanje strani cevi.
• Obdelovalna površina mora biti čista in brez zemlje. Najprej ostranite kretnico zaščitne prevleke na obdelovalni površini.
• Rezilno orodje je treba izbrati ustrezno s cevnim materialom, potrebne obdelovalne oblike in hladilnega mazanja.
• Odstranite zvarni spoji na območju tekalnih koles in verig.

Več Informacij o tem doblte pri svojih dobaviteljih mazalnih in hladilnih sredstev. (Glejte tudi Priprava s hladilnim mazilom na stisnjen zrak 9 12 01 002 00 4)

Mazalno sredstvo pri 0 °C:

- Mazalno sredstvo BIOCUT 1L - 3 21 32 039 00 0

- Mazalno sredstvo BIOCUT 5L - 3 21 32 040 00 0

Mazalno sredstvo do 25 °C:
- Mazalno sredstvo 1L - 3 21 32 042 00 0
- Mazalno sredstvo 5L - 3 21 32 043 00 0

Predhodna dela na rezkalniku cevi (glejte sliko A).

• Sprostite prižemní vzvod (11).
• Premaknite glava vretena orodja (16) z vrtljivo ročico (v kovček za orodje) na pripravi za dovajanje (7) navzgor.
• Odstranite prilagoditvene vijake (9) in premontirajte negnano os (10) skladno s podatki tabele (4) na trenutni zunanji premer cevi.
• Ponovno zategnite prilagoditvene vijake (9).

RSG Ex 1500 A/B (**)

P	D[mm] [inch]
I 250 – 400 9,8	15,7
II 400 – 600 15,7	-23,6
III 600 – 900 23	6 – 35,3
IV 900 – 1500 3	5,3 – 58,9

RSG Ex 18 A/B (**)

P	D[mm] [inch]
I 250 – 400 9,6	-15,7
II 400 – 600 15,7	-23,6
III 600 – 800 23,6	-31,5
IV 800 – 1000 31,5	-39,4
V 1000 – 1300 39,4	-51,2
VI 800 – 3000 51,2	-118,1

Rezkalnik cevi postavite na cev in ga zavarujte z dvižno napravo, da preprečite zdrs.

Samovodna veriga z napenjalnikom verige sestavite ustrezno k zunanjemu premeru cevi.

• Samovodno verigo fiksirajte v razdalji 10 mm zraven napenjalne verige, nasproti rezkalnega orodja. Razdalja sornik samovodne verige k sorniku napenjalne verige je 10 mm.
• Preverite najmanj trikrat razdalje na obodu.

Pritrditev rezkalnika cevi na cev.

Nameščanje členkastih verig.

• Še odprte členkaste verige položite na obeh straneh rezkalnika cevi preko cevi.
• Dvignite rezkalnik cevi in potisnite členkaste verige pod verižnike (20), tako da bodo členkaste verige po nasaditvi rezkalnika cevi v vprijemanju zob
• Vodite členkaste verige s prostimi konci preko verižnikov napenjalne osi (14) in jezikom (19).
• Obe konici členkaste verige zaprite s sornikom (3 02 17 216 00 4) in ga zavarujte z dvema varovalnima obročema (4 26 34 020 00 5).

Napenjanje členkaste verige (glejte slika A).

• Najprej položite čenkaste verige samo na rahlo na cev, tako da zavrtite posodi vzmeti (1). Za natančno izravnavo rezkalnika cevi ga pomaknite nekaj krat sem ter tja v smeri oboda cevi.
• Členkaste verige napnite z vrtenjem posode vzmeti, dokler ni čep (23, slika A) v ovalni luknji posode vzmeti znotraj na obodu vbodenemu utoru.
• Med postopkom rezanja opazujte lego čepa. Če cev ni okrogla, jo je treba naknadno napeti ali zrahljati. Pred postopkom rezanja snemlte vse štiri ročaje.

Nevarnost nezgod!

Posode vzmeti ne smete napeti preko te točke!

Nevarnost telesnih poškodb

Obstaja nevarnost telesne poškodbe zaradi nenamenskega vklopa. Pred montažo vstavljivega orodja izvlecite električni vtičnik.

Nevarnost telesnih poškodb

Obstaja nevarnost ureza zaradi ostrih rezil vstavljivega orodja. Pri montaži in demontaži vstavljivega orodja nosite zaščitne rokavice.

Nevarnost telesnih poškodb

Obstaja nevarnost opeklin zaradi vroče vstavljivega orodja. Pri demontaži vstavljivega orodja nosite zaščitne rokavice.

Nosite zaščitne rokavice.

rabljajte samo vstavljiva orodja z brezhibnimi rezili.

• Po nasaditvi vretena orodja je treba očistiti priležne in naležne površine.
• Nasadite vstavljivo orodje z distančno ploščico.
• Napenjalna matica orodja močno zategnite.

Zagon.

Rezkalnik cevi:

Pred rezkalnikom cevi z električnim pogonom je treba vklopiti sestav stikalnih naprav, ki vsebuje naslednje komponente:

-Glavno stikalo/stikalo za obračanje smeri vožnje -Zaščitno stikalo motorja

-Podnapetostni sprožnik

-Konektorji

Glavno stikalo se uporablja kot stikalo za vklop v izklop in za spremembo smeri vrtenja. Zaščitno stikalo motorja in podnapetostni sprožnik tvorita enoto. Pri preobremenitvi se izklopi zaščitno stikalo motorja, pri izpadu napetosti omrežja loči podnapetostni sprožnik rezkalnika cevi od omrežja, da prepreči nenameren ponovni zagon.

Rezkalnik cevi začne ponovno obratovati, ko aktivirate zaščitno stikalo motorja.

Sestav stikalnih naprav je treba tako namestiti, da jih lahko upravljavec vedno doseže.

Rezkalnik cevi v delno eksplozijsko zaščitenem načinu izdelave:

Pred sklopom stikalne naprave uporabite stikalno omarico z dodatnim stikalom za vklop/izklop za upravljanje rezkalnika cevi na nevarnih območjih cone 2.

Stikalno omaro je treba namestiti tako, da jo lahko upravljavec vedno doseže.

Nevarnost telesnih poškodb

Med obratovanjem mora biti ščitni okrov popolnoma zaprt in zaklenjen s ključavnico in verigo!

Nevarnost telesnih poškodb zaradi odfrcelega iverja

Ti lahko povzročijo telesne poškodbe. Pazite nato, da na območju nevarnosti ni nobenih oseb.

Nevarnost požara zaradi odfrcelega iverja

Pazite nato, da na območju nevarnosti ni nobenih lahko vnetljivih predmetov.

Nevarnost telesnih poškodb

Pri vklopu rezkalnika cevi obstaja nevarnost telesnih poškodb zaradi delov, ki letijo naokrog. Pred vsako uporabo rezkalnika cevi odstranite vrtljivo ročico.

Postopek zagona

Pri rezkalnikih cevi z elektromotorjem je treba zagotoviti, da je smer vrtenja orodja pravilna. Smer vrtenja je mogoče preklopiti preko stikala za obračanje smeri vožnje na stikalni napravi.

Nevarnost telesnih poškodb

Pri tekočem stroju obstaja nevarnost telesnih poškodb zaradi vrtećih se delov. Na območje nevarnosti stroj je dovoljeno stopiti samo za namene nastavitvenih del ob upoštevanju varnostno relevantnih ukrepov.

- Mehanizem za podajanje izklopite preko prestavne ročice za podajanje (28).

- Vklopite rezkalnika cevi.

- Zrahljajte prižemni vzdov (11) in nagnite tekoče žagin list z vrtljiva ročico čim bolj globoko v cev. Globoko potopljen žagin list stabilizira potek reza.

- Pri frežanju izberite čim manjšo uporabo orodja. Volumen strojne obdelave narašča z vse večjo globino reza.

- Orodje za vstavljanje potopite približno 3 mm globlje, kot je treba, nato ga nastavite nazaj na zahtevano globino, s čimer se orodje za vstavljanje izklopi.

- Pri uporabi lestvice globin, půstite, da orodje naredi prasko na površini cevi. Zrahljajte rebričasto matico (27) in postavite kazalček (28) na 0. Ponovno zategnite rebričasto matico (27). Globino dostave je mogoče prebrati na lestvici.

- Izklopite rezkalnika cevi.

- Nato fiksirajte z zategnitvijo prižemnega vzvoda (11).

- Ponovno vklopite rezkalnik cevi.

- Mehanizem za podajanje vklopite preko prestavne ročica za podajanje (28).

- Ce zadostuje moč motorja, je treba cevno stena prerezati z enim rezom.

- Položene cevi lahko popustijo med žaganjem, kar povzroča zagozditev vstavljivega orodja. Zato je treba zabiti priložene kline za žagalnim orodjem v rednih razdaljah v režo. Na eksplozijsko ogroženih območij uporabljajte kline (6 33 05 013 00 2) (RSG Ex 1500 A/B (**) dostavljeni dodatki) in kladivo, ki je iz neiskrečega materiala.

- Preprečite preobremenitev rezkalnika cevi.

- Preobremenitev je tedaj, ko se pri uvozu tekočega vstavljivega orodja število obratov motorja občutno zmaniša.

- To ima istočasno za posledico zmanjšanje zmogljivosti strojne obdelave.

- Fiksirajte obdelovanca (odžagani kos cevi), da ga zavarujete pred padcem.

Pri debelostenskih ceveh (s > 10 mm) je treba zvarni žleb rezkati v več ciklih.

Na pokrivni enaki potek reza vplivajo naslednji dejavniki:

- geometrično odstopanje cevi od oblike kroga oz. valja,

- Ostrina vstavljivega orodja,

- Trdota snovi.

Rezkalnik cevi je tako justiran, da se pri premerih cevi 300 mm in 600 mm začetek in konec črte reza približno prekrivata.

Zaradi ekscentričnost vodilne gredi je justirna markacija (24, glejte sliko E) zavezujoča samo za navedena premera. Pri večjih premerih cevi je treba včasih naknadno justirati.

Vzvratni tek rezkalnikov cevi (RSG Ex [\*\*]).

Materialna škoda!

Preden zapeljete rezkalnika cevi nazaj, mora biti zagotovljeno, da je vstavljivo orodje izvoženo, da preprečite poškodbe orodja in menjalnika.

- Mehanizem za podajanje izklopite preko prestavne ročice za podajanje (28). - Sprostite prižemni vzvod (11).

- Mehanizem za podajanje vklopite preko prestavne ročica za podajanje (28).

Rezkalnik cevi ni primeren za izvedbo rezov v vzvratnem teku!

Napotki za hlajenje in mazanje.

Materialna škoda!

Vstavljivo orodje je treba hladiti in mazati pri postopku rezkanja. Pri nezadostnem hlajenju in mazanju se lahko zagozdi iverje. To lahko povzroči zlom orodja.

Sledite podatkom/napotkom proizvajalca za uporabljeno hladilno tekočino.

- Litoželezne cevi režite vedno brez hladilnega mazila na suhem.

- Pri rezanju nelegiranih jeklenih cevi hladite žagin list ali rezkalnik z milnico.

Nastavite natančnost teka.

E 24 10 19

- Zrahljajte matico (15, glejte sliko A) s ključem – zev ključa 46. - Zavrtite os(10) nasproti jezika (19).

- Zategnite matico (15).

Z vrtenjem negnana osi (10) v smeri urinega kazalca (smer vstavljivo orodje) teče vstavljivo orodje na desno (smer gledanja je enaka smeri gibanja rezkalnika cevi). Pri vrtenju negnane osi v nasprotno smer urinega kazalca teče vstavljeno orodje na levo.

Vstavljanje drugih verižnih členov.

F 33 32

Dodatne verižne člene je dovoljeno vstaviti samo na mestih, ki so zanj predvideni.

• Odstranite varovalni obroč (32).
• Odstranite sornik (33).
• Vstavite želeno število na verižne člene.
• Verižni členi v različnih velikostih so kot dodatek priloženi k stroju.
• Vstavite sornik (33).
• Montirajte novi varovalni obroč (32).

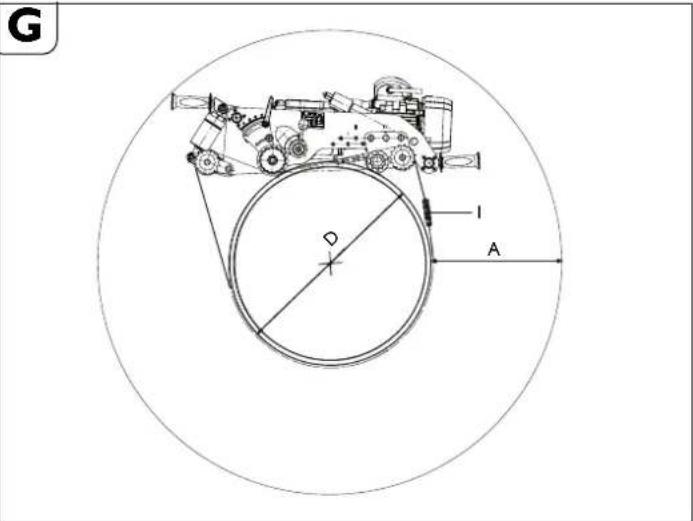

Nameščanje rezkalnika cevi.

G I A

„A“ potrebno delovno območje pri največji globini reza.
„D“ zunanji premer cevi
„i“ število kosov verige pri premeru cevi „D“.

RSG Ex 1500 A/B

Položajtekalne osi	D A potrebna		dolžina verigena stran	Skupnadolžina verige	i*
	[mm] [mm]	[mm] [mm]
1	250	400	1427	2854	5
	300	392	1525	3050	5
	350	384	1632	3264	6
	400	378	1744	3488	6
2	400	381	1782	3564	6
	450	375	1898	3796	7
	500	369	2019	4038	7
	550	364	2144	4288	7
	600	360	2273	4546	8
3	600	362	2302	4604	8
	650	357	2433	4866	8
	700	352	2566	5132	9
	750	348	2702	5404	9
	800	344	2840	5680	10
	850	340	2862	5724	10
	900	337	3001	6002	10

4	900	348	3142	6284	10
	950	345	3284	6568	11
	1000	342	3428	6856	11
	1050	340	3464	6928	11
	1100	337	3607	7214	12
	1150	335	3751	7502	12
	1200	333	3896	7792	13
	1300	331	4062	8124	13
	1400	329	4338	8676	14
	1500	328	4355	8710	14
*Šifra blaga 3 02 31 013 02 7, ki sestoji iz 10 kosov verige, vsaka z dolžino 635 mm.

RSG Ex 18 A/B

Položajtekalne osi	D A potrebna[mm] [mm]	[mm] [mm]	dolžina verigena stran	Skupnadolžina verige	i*
1	250	587	1427	2854	5
	300	576	1525	3050	5
	350	564	1632	3264	6
	400	553	1744	3488	6
2	400	522	1782	3564	6
	450	511	1898	3796	7
	500	501	2019	4038	7
	550	492	2144	4288	7
	600	483	2273	4546	8
3	600	453	2302	4604	8
	650	445	2433	4866	8
	700	437	2566	5132	9
	750	429	2702	5404	9
	800	422	2840	5680	10
4	800	396	2862	5724	10
	850	393	3001	6002	10
	900	390	3142	6284	10
	950	386	3284	6568	11
	1000	383	3428	6856	11
5	1	390	34640	69Q8	11
	1050	387	3607	7214	12
	1100	385	3751	7502	12
	1150	382	3896	7792	13
	1200	379	4062	8124	13
	1300	374	4338	8676	14
6	1	387	43550	8700	14
	1400	382	4651	9302	15
	1500	378	4950	9900	16
	1600	373	5250	10500	17
	1700	369	5553	11106	18
	1800	366	5857	11714	19
	1900	362	6162	12324	20
	2000	359	6468	12936	21
	2100	356	6775	13550	22
	2200	353	7083	14166	23
	2300	350	7391	14782	24
	2400	348	7700	15400	25
	2500	346	8009	16018	26
	2600	343	8319	16638	27
	2700	341	8629	17258	28
	2800	339	8940	17880	29
	2900	337	9251	18502	30
	3000	335	9562	19124	31
*Sifra blaga 3 02 31 013 02 7, ki sestoji iz 10 kosov verige, vsaka z dolžino 635 mm.

Da bi dosegli optimalno prednapetost verige, lahko uporabite polovične kose verige dolžine 31,75 mm, ki so priloženi v ohišju orodja.

Primer:

Pri premeru cevi von P = 400 mm je potrebnih 6 kosov verige (šifra blaga 3 02 31 013 02 7).

Vodenje po poti preko samovodne veriga

H

1 IV 29 30 31

Dolžina samovodne veriga sestaviti po tabeli

Da bi dosegli optimalno prednapetost verige, lahko uporabite polovične kose verige dolžine 31,75 mm, ki so priloženi v ohišju orodja.

Dolžina verige samovodne veriga

Premer cevi	Dolžina verige	Kosi verige
[mm] [mm]	635 mm 63,5 mm 31,75 mm
250 710 1 1	1
300 870 1 4	0
350 1030 1	6 1
400 1190 1	9 0
450 1344 2	1 1
500 1500 2	4 0
550 1660 2	6 1
600 1809 2	8 1
650 1970 3	1 1
700 2130 3	4 0
750 2290 3	6 1
800 2440 3	8 1
850 2600 4	1 0
900 2760 4	4 0
950 2921 4	6 0
1000 3079 4	8 1
1100 3397 5	3 1
1200 3714 5	8 1
1300 4032 6	3 1
1 4	0	0 4	3 3	0 6
1 5	0	0 4	6 4	0 7

Šifra blaga 3 02 31 034 01 0 (l = 635 mm)

Šifra blaga 3 02 31 036 01 0 (l = 63,5 mm)

Šifra blaga 3 02 31 035 01 0 (l = 31,7 mm)

- Samovodna veriga pritrdite na enem kosu verige na napenjalniku verige z sornikom in varovalnim obročem.

- Vodilni žila, vodilna gredica samovodne verige vdenite pod vodilnimi verižniki (slika H).

- Pritrdite prosti konec samovodne veriga na napenjalniku verige s sornikom in varovalnim obročem.

- Namestite samovodno verigo z vrtenjem šesterokotnika na napenjalniku verige (2) na cev.

• Poravnajte samovodno veriga v razdalji 10 mm (sornik pogonske verige k sorniku samovodne verige) In ga trikrat preverite na obodu.
• Napenjalnik verige napnite na šesterokotniku (29), dokler kolut (30) ni priležen na ohišju napenjalnika verige (območje napenjanja pribl. 50 mm). (Maks. pritezni moment 50 Nm)

Pozor nevarnost nezgod!

Nikakor ne smete zavrteti treh varovalnih vijakov (31) na čelni strani. (glejte sliko H)

Zaključna dela po vsaki uporabi za delo.

• Vstavljivo orodje izvozite.
• Izklopite rezkalnika cevi.
• Snemite vstavljivo orodje.
• Rezkalnik cevi odpnite.

Skladiščenje rezkalnika cevi.

• Zaščitite zunanje kovinske dele pred korozijo.
• Rezkalnik cevi shranite na suhem.

Vzdrževanje in popravilo.

Za vzdrževanje in popravilo.

Če potrebujete popravilo električnega orodja in pribora FEIN, se obrnite na službo za pomoč strankam FEIN. Naslov najdete na internetu pod naslovom www.fein.com.

Aktualni seznam nadomestnih delov se nahaja na spletni strani pod www.fein.com. Uporabljajte izključno originalne nadomestne dele.

Naslednje dele lahko po potrebi samostojno zamenjajte: Vstavljiva orodja, ročaji, veriga, verižni členi

Stroj je dovoljeno obratovati samo v tehnično brezhibnem stanju. Obrabljena ali poškodovana vstavljiva orodja in komponente je treba nemudoma nadomestiti z novimi.

Nevarnost telesnih poškodb

zaradi nenamenskega vklopa.

Pred začetkom del na rezkalniku cevi izvlecite električni vtičnik!

Splošni napotki

Vzdrževanja smejo izvajati samo izobraženi strokovnjaki.

V glavnem obsegata nega in vzdrževanja:

• Zunanje čiščenje rezkalnika cevi in napenjalnih verig.
• Vizualna kontrola celotnega rezkalnika cevi.
• Menjava olja za menjalnike.
• Namažite translacijski navoj in verige.
• Namaz vodil glave vretena orodja v napenjalni in transportni napravi.
• Obnovite nalepko in opozorila na orodju

Nega členkaste verige

Ko odstranite grobo umazanijo, med premikanjem členov verige previdno očistite člene verige z bencinom, petrolejem ali podobnim.

Za zagotavljanje mazanja položite verige nekaj ur v židko olje npr. olje za menjalnike SAE 140.

Nevarnost nezgod!

Pred ponovno uporabo vizualno temeljiti preverite verižne člene glede brezhibnega stanja. Poškodovane dele zamenjajte in dopolnite manjkajoče varovalne obroče.

Priključni vod

Če se poškoduje priključni vodnik električnega orodja, ga mora nadomestiti proizvajalec ali njegovo predstavníštvo.

Priprava za dovajanje (glejte sliko A)

• Ohranite plašč cevne matice (17) brez onesnaženje in začetka rjavenja in jo vedno namažite.
• Pri menjavi olja za menjalnike očistite in namažite translacijski navoj.

Demontaža:

• Odstranite vijak z valjasto glavo (8).
• Potegnite sornik (5) š pokrova.
• Nato privijte z vrtljivo ročico priprava za dovajanje iz cevne matice.
• Očistite navojne dele in jih namažite (glejte odsek Mazalno sredstvo in načrt mazanja na strani 173).
• Zamenjajte poškodovane posnemalne obroče.

Montaža:

Montaža poteka po nasprotnem vrstnem redu. Pri sestavi posnemalnega obroča pazite, da ga ne poškodujete!

Napenjalna enota

Preprešite onesnaženje navoja na očesnem vijaku (3, slika l) v posodi vzmeti.. Po potrebi očistite navoj in ga namažite.

Mazalno sredstvo in načrt mazanja

Mazilo ARAL olje Degol	Količina polnjenja Rajpon temperature [°C]	Specifikacija
BMB 460 2 litra od	0 do +60 Olje za menjalnike	tip-CLPF po DIN15502
BMB 100 2 litra od	-20 do +40

Glava vretena je ob dobavi napolnjen z ARAL ÖL Degol BMB 100. Uporabo drugega olja za menjalnike močno odsvetujemo.

Mazila za drsne površine

Za mazanje in nego drsne površine priporočamo masti za drsne ležaje z blagovno znamko, ki so brez kislin in obstojen v trdi vodi.

3 2 3 3 3 3

Mazalno mesto Mazalna oz. obratovalna	snov
2 (menjalnik) glejte Tabelo mazalnega o	ja za glavo vretena orodja
3 (drsne površine und translacijski navoj)	Mast za drsne ležaje

Odpravljanje motenj (način izdelave RSG Ex [**]).

Motnja Možni vzroki Ukrepi
Motor in vstavljivo orodje prekinjata delovanje	Zelo nizka temperatura okolja	Uporabite olje za menjalnike znamke FEIN za nizke temperature
	Topo vstavljivo orodje Vstavljivo orodje zamenjajte
	Ni napetosti omrežja Preverite omrežni priključek in stikalne naprave
	Napačna napetost omrežja Preverite podatke za priključek na omrežje
	Pomik naprej prehiter ali prevelik odnos materiala pri enem ciklu	Prilagodite menjalnik in/ali zmanjšajte potopno globino
	Izguba olja / ohišje menjalnika Poizvedujte netesno mesto in ga odpravite - dolijte olje
	Izrazita povečana temperature v motorju	Reaktivirajte sestav stikalnih naprav 3 07 02 041 01 4
Defektni verižnik Poškodovan kos verige Zamenjajte kos verige
		Veriga napačno povezana
		Verižni sornik samo delno vstavljen
Pomanjkljiv potek reza	Napačno poravnan rezkalnik cevi in veriga	glej odsek „Predhodna dela na rezkalniku cevi (glejte sliko A).“ na strani 170 in odseku „Pritrditev rezkalnika cevi na cev.“ na strani 170
	Vodilna gred ni ekscentrična	Natančnost teka ponovno nastavite, glejte odsek „Nastavitev natančnosti teka.“ na strani 171
	Topo vstavljivo orodje Vstavljivo orodje zamenjajte
	Poševno ali pokončno shranjena cev ali neokrogla cev	Uporaba priprava za vodenje po potl, glejte odsek »Pritrditev rezkalnika cevi na cev.« na strani 170 in odsek »Vodenje po potl« na strani 173
	Preobremenjeno vstavljivo orodje	Prilagodite menjalnik in/ali zmanjšajte potopno globino
Zmanjšana ali nedelavna funkcija stroja	Ni napetosti omrežja	Preverite omrežni priključek in stikalne naprave
	Stikalo ni vklopljeno	Preverite stikalo
	Ženski konektor zdrsne	Prilagodite menjalnik ali pa prepustite tovarni FEIN nastavitev odzivnega momenta ženskega konektorja
Močne vibracije	Pomik naprej je prehiter	Prilagoditev menjalnika
	Vstavljivo orodje pregloboko	Dvignite vstavljivo orodje
	Prižemni vzvod (11) ni zategnjen	Zategnite prižemni vzvod
	Veriga zrahljana	Preverite napetost verige
	Topo vstavljivo orodje Vstavljivo orodje zamenjajte

Garancija.

Garancija na izdelek velja skladno z zakonskimi določbami v deželi, v kateri je bil stroj dan na trg.

Vstavljiva orodja in dodatki.

Listi krožne žage

1

2

3

Oblika 1, HSS, za tip menjalnika:
A, B - za obdelavo jeklenih cevi
∅ Širina Teža Število		zob	Maksimalna globina reza	Šifra blaga
(mm) (mm) (kg) (mm)
160 4 0,5 50 25 6 35	02 022 00	6
180 4 0,7 60 35 6 35	02 037 00	8
200 4 0,9 64 45 6 35	02 053 00	7
220 4 1,3 70 55 6 35	02 041 00	1

Oblika 2, HSS, za tip menjalnika:
B - za obdelavo cevi iz litega železa
∅ Širina Teža Število		zob	Maksimalna globina reza	Šifra blaga
(mm) (mm) (kg) (mm)
160 4 0,5 40 25 6 35	02 050 00	1
180 4 0,7 46 35 6 35	02 098 00	0
200 4 0,6 50 45 6 35	02 099 00	4

Oblika 3, HSS, z zobmi iz trde kovine za tip menjalnika:
A, B - za obdelavo cevi iz litega železa (tudi s polnilom iz cementa) in nelegiranih jeklenih cevi do 400 N/mm2
∅ Širina Teža Število		zob	Maksimalna globina reza	Šifra blaga
(mm) (mm) (kg) (mm)
160 4 0,5 40 25 6 35	02 080 00	8
180 4 0,7 44 35 6 35	02 061 00	9
200 4 0,9 50 45 6 35	02 084 00	2

Vzmetni moznik

× V × D
mm
6 × 6 × 32 4 02 21 044 00 0
8 × 7 × 32 4 02 21 050 00 5

Transportni zaboj

dolžina x širina x višina
mm
1000 x 800 x 395 3 39 01 114 00 7

Oblikovni rezkalnik

Nadomestni varovalni obroč

Šifra blaga 3 02 17 21

6 00 4

Cepilni klini iz jekla

Šifra blaga 6 33 05 006 00 8

Število

Šifra blaga Število lme
3 39 01 114 00 7 1 Transportni zaboj
3 39 01 031 00 1 1 Kovček za orodje
3 21 22 007 01 7 1 Vrdljiva ročica
6 29 01 016 00 2 1 Enostranski viličasti ključ	zevključa 46
6 29 03 010 00 6 1 Enostranski viličasti ključ	zevključa 55
3 12 07 333 01 0 1 Napenjalnik verig samo zaRSG Ex 1500 A/B (**)
6 29 11 010 00 0 1 Obročni ključ, 17/19
6 29 06 014 00 0 1 Nasadni ključ, zev ključa	46/41
3 02 31 029 00 2 20 Pogonska veriga
3 02 17 216 00 4 20 Sornik
4 26 34 020 00 5 40 Varovalni obroč
6 33 05 013 00 2 5 Cepilni klini, ki ne oddaja	isker, zARSG Ex 1500/18 A/B (**)
3 07 02 041 01 4 1 Sestav stikalnih naprav za	RSG Ex 1500/18 A/B (**)
3 21 74 009 00 1 1 Okrogla pentlja
3 21 74 010 00 3 1 Okrogla pentlja
3 07 28 188 00 8 1 CEE ženski konektor za	RSG Ex 1500/18 A/B (**)
3 02 31 035 02 0 1 Veriga	samo zaRSG Ex 1500 A/B (**)
3 02 16 166 01 0 1 Sornik	samo zaRSG Ex 1500 A/B (**)
3 40 56 026 00 0 1 Vtične	slepe prirobnice samo zaRSG Ex 1500 A/B (**)

Izbirni dodatki

Šifra blaga Število Ime
3 02 31 013 02 7 1 Veriga	mit 10 kosi verige
4 26 34 020 00 5 1 Varovalni obroč
3 02 17 216 00 4 1 Sornik
4 30 12 051 12 2 1 Prilago	ditveni vijak
6 33 05 013 00 2 Izrivni klin, kl se ne Iskri
9 12 01 002 00 4 Priprava	s hladilnim mazilom na stlsnjen zrak (DKSE)
3 24 33 027 01 7 1 Konektorji za DKSE (plošča zg.)
9 26 01 023 02 3 1 Kompresor za DKSE
3 14 14 055 00 2 1 Kompletna cev PA-DL za kompresor
4 11 36 005 01 9 1 Drsna	puša za vklapljanje	sklopke
3 02 31 035 02 0 1 Veriga
3 02 16 166 01 0 1 Sornik
3 40 56 026 00 0 1 Vtične	slepe prirobnice

Priprava s hladilnim mazilom na stisnjen zrak 9 12 01 002 00 4

Zaradi možnih velikih hitrosti rezanja in podajanja rezkalnega stroja za cevi je pri obdelavi jekla potrebno hlajenje in mazanje orodja. Priprava s hladilnim mazilom na stisnjen zrak deluje po načelu nastajanja meglice in hlapenje hladilnega mazila in z brizgalne šobe, ki so nameščene na rezkalniku cevi, stalno dobro hlajenje in mazanje.

Poleg tega se prepreči nečistoča zemlje na gradbišču z običajno ročno dovedeno vrtalno emulzijo.

Kot hladilno mazalno tekočino priporočamo uporaba mazalnega sredstva za predelavo kovine BIOCUT 3000. To je novo, popolnoma sintetično visokozmogljivo mazivo, ki ima odlični prijemalni v hladilni učinek, je vodotopen, biološko dobro razgradljiv in se ga ne porabi veliko (v odvisnosti od nastavitev do pribl. 0,3 dm ^3 /h na šobo).

BIOCUT 3000 je brez zdravju škodljivih snovi. Izpolnjuje zahtevo Nemškega društva za področje plina v vode (Deutsche Vereins des Gas- und Wasserfachs e.V., (DVGW)).

Vse sestavine ustrezajo smernicam FDA (Food and Drug Administration) in nemški farmakopeji (DAB) v današnji veljavni različici.

Mazalno sredstvo je mogoče nabaviti od:

Mazalno sredstvo BIOCUT 3000 za temperature do 0 °C:

1 L - 3 21 32 039 00 0

5 L - 3 21 32 040 00 0

Mazalno sredstvo rezistenten za temperature do -25°:

1 L - 3 21 32 042 00 0

5 L - 3 21 32 043 00 0

Pri variantah trifaznega toka RSG Ex (**) je potreben kompresor, šifra blaga FEIN 9 26 01 023 02 3, s sesano količino pribl. 130 l/min, da je mogoče uporabljati pripravo s hladilnim mazilom na stisnjen zrak.

Nadomestni deli.

Aktualni seznam nadomestnih delov se nahaja na spletu pod naslovom www.feln.com.

Izjava o skladnosti.

Izjava CE velja samo za države Evropske unije in EFTO (Evropsko združenje za prosto trgovino) in samo za izdelke, ki so namenjeni za trg Evropske unije ali ETFE. Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim določilom, ki so opisana na zadnji strani tega navodila za obratovanje.

Tehnična dokumentacija se nahaja pri:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Varstvo okolja, odstranitev odpadkov.

Embalaže, odpadna električnega orodja in pribor morate reciklirati v skladu z varstvom okolja.

Prevod originalnog uputstva za upotrebu.

18 Pritezni vijak za motor

19 Spojnica

20 Lančanik

21 Transportno vratilo

2) Električna sigurnost

-Glavni prekidač/obrtni prekidač
-Zaštitní prekidač motora
-Podnaponski aktivator
-Utični spojevi

Glavni prekidač koristi se kao prekidač za uključivanje i za obrtanje smera vrtnje. Zaštitni prekidač motora i podnaponski aktivator čine celinu. U slučaju preopterećenja zaštitni prekidač motora će se isključiti, a u slučaju kvara mrežnog napona podnaponski aktivator odvojiće mašinu za glodanje cevi od mreže da bi se sprečilo slučajno ponovno pokretanje.

Mašina za glodanje cevi ponovo se pokreće aktiviranjem zaštitnog prekidača motora.

Kombinaciju sklopnih uređaja treba postaviti tako n trenutku dosegnuti.

18 Pritezni vijak za motor

19 Spojnica

20 Lančanik

21 Transportno vratilo

22 Sigurnosni prsten

23 Zatik

24 Zaporni vijak glave vretena alata

2) Električna sigurnost

-Glavna sklopka/obrtna sklopka
-Zaštitna sklopka motora
-Podnaponski aktivatora
-Utični spojevi

Rezervni sigurnosni prsten

Br. artikla

3 02 17 216 00 4

Rastavni klinovi od čelika

Br. artikla

6 33 05 006 00 8

Isporučeni pribor

Br. artikla Broj Naziv
3 39 01 114 00 7 1 Transporti spremnik
3 39 01 031 00 1 1 Kovčeg za alat
3 21 22 007 01 7 1 Ručica
6 29 01 016 00 2 1 Čeljusni ključ, veličine 46
6 29 03 010 00 6 1 Čeljusni ključ, veličine 55
3 12 07 333 01 0 1 Zatezač lanca samo za	RSG Ex 1500 A/B (**)
6 29 11 010 00 0 1 Prstenasti ključ, 17/19
6 29 06 014 00 0 1 Nasadni ključ, veličine 46/41
3 02 31 029 00 2 20 Valjkasti lanac
3 02 17 216 00 4 20 Svornjak
4 26 34 020 00 5 40 Sigurnosni prsten
6 33 05 013 00 2 5 Rastavni klinovi, bez iskara za	RSG Ex 1500/18 A/B (**)
3 07 02 041 01 4 1 Kombinacija sklopnih uređaja za	RSG Ex 1500/18 A/B (**)
3 21 74 009 00 1 1 Okrugle omče
3 21 74 010 00 3 1 Okrugle omče
3 07 28 188 00 8 1 CEE spojka za	RSG Ex 1500/18 A/B (**)
3 02 31 035 02 0 1 Lanac samo za	RSG Ex 1500 A/B (**)
3 02 16 166 01 0 1 Svornjak samo za	RSG Ex 1500 A/B (**)
3 40 56 026 00 0 1 Nasadne pločice samo za	RSG Ex 1500 A/B (**)

Opcionalan pribor

Br. artikla Broj Naziv
3 02 31 013 02 7 1 Lanac sa 10 dijelova lanca
4 26 34 020 00 5 1 Sigurnosni prsten
3 02 17 216 00 4 1 Svornjak
4 30 12 051 12 2 1 Dosjedni vijak
6 33 05 013 00 2 Klin za vađenje bez Iskara
9 12 01 002 00 4 Sklop za pneumatsko rashladno podmazivanje (DKSE)
3 24 33 027 01 7 1 Priključni dijelovi za DKSE (ploča itd.)
9 26 01 023 02 3 1 Kompresor za DKSE
3 14 14 055 00 2 1 PA DL	crijevo kompletno za kompresor
4 11 36 005 01 9 1 Spojna čahura
3 02 31 035 02 0 1 Lanac
3 02 16 166 01 0 1 Svornjak
3 40 56 026 00 0 1 Nasadne pločice

Sklop za pneumatsko rashladno podmazivanje 9 12 01 002 00 4

Zbog mogućih velikih brzina rezanja i pomaka stroja za glodanje cijevi potrebno je hlađenje i podmazivanje alata prilikom obrade čelika. Šklop za pneumatsko

Električna vezalna shema motorja

Priključna šema motora
