RSG EX 1500 B - Fres Fein - Gratis bruksanvisning og manual

Merke	Fein
Modell	RSG EX 1500 B
Kategori	Fresemaskin (rørfres)
Type	Elektrisk, delvis eksplosjonssikker rørfres
Nominell spenning	400 V (3-faset 3~, 50 Hz)
Nominell effekt	1500 W
Motorhastighet uten belastning	2860 o/min
Verktøyhastighet uten belastning	35 o/min (versjon A) / 70 o/min (versjon B)
Matning	40 mm/min (versjon A) / 80 mm/min (versjon B)
Maks. verktøydiameter	220 mm
Rørdiameterområde	250–1500 mm (RSG Ex 1500) / 250–3000 mm (RSG Ex 18)
Mål (L × H × B)	974 × 334 × 450 mm (versjon A) / 1088 × 334 × 431 mm (versjon B)
Vekt	80 kg
Beskyttelsesklasse	IP X4
Beskyttelsestype	Delvis eksplosjonssikker (motor og bryter ATEX)
Hovedfunksjoner	Kapping, fresing og fasingskaping av stål- eller støpejernsrør
Automatisk mating	Ja, via matingskontrollspak (28)
Eksplosjonssikker motor	ATEX-kompatibel for sone 2 (med ekstern kontrollboks)
Isolerte håndtak	Ja (transportstropp med isolerte overflater)
Vedlikehold	Giroljeskift, rengjøring av kjeder, smøring av glideflater
Medfølgende tilbehør	Transportbeholder, verktøykasse, sveiv, nøkler, kjedestrammer, kjeder, etc.

Ofte stilte spørsmål - RSG EX 1500 B Fein

Hvilke typer rør kan Fein RSG EX 1500 B rørfresen bearbeide?

Den kan kappe, frese og faskanutforme eksponerte rør eller installerte rørledninger i stål eller støpejern, samt for forberedelse av faser før sveising. Egnet for diametre fra 250 til 1500 mm (versjon 1500) eller 250 til 3000 mm (versjon 18).

Er fresemaskinen egnet for eksplosjonsutsatte områder?

Bare delvis. Motoren og bryteren er ATEX-kompatible, men hele maskinen er ikke godkjent for bruk i eksplosjonssone. Kontrollskapet må plasseres utenfor sone 2.

Hva er den nødvendige forsyningsspenningen?

Apparatet fungerer på 400 V 3-faset (3~, 50 Hz) med en effekt på 1500 W. Tilkoblingen må beskyttes med en 20 A sikring.

Hvordan stiller man inn kuttedybden?

Dybden stilles via den faste hodet for verktøyspindel (16) montert svingbart, betjent av gjengespindelen (6). Bruk dybdeskalaen (26) og riflet mutter (27) for finjustering.

Hvilken type smøremiddel skal brukes til fresemaskinen?

For girolje, bruk ARAL ÖL Degol BMB 100 for temperaturer fra -20 til +40 °C, eller BMB 460 for 0 til +60 °C. For kjøling anbefales smøremiddelet BIOCUT 3000.

Hvordan vedlikeholdes leddkjedene?

Rengjør kjedene med petroleumsether, dypp dem deretter i viskøs olje (SAE 140) i flere timer. Kontroller lenkene visuelt og bytt ut defekte låsringer.

Hvilke skjæreverktøy er tilgjengelige for denne maskinen?

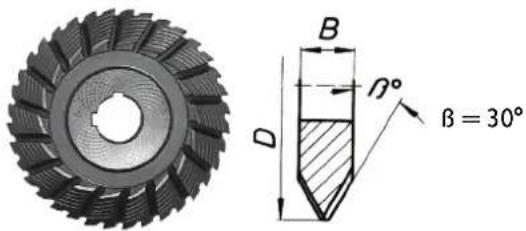

Du kan bruke sirkelsagblad i HSS eller hardmetall, V- og U-profilfreser, og sortimentsfreser. Verktøydiametre opptil 220 mm.

Kan maskinen brukes utendørs?

Ja, men den må ikke utsettes for kraftig regn eller brukes under vann. Brukstemperaturområdet er -20 °C til +40 °C.

Hvordan bytter man arbeidsverktøyet?

Koble først maskinen fra strømmen. Rengjør verktøyspindelen og kontaktflatene. Monter verktøyet med avstandsskiver, stram mutteren godt. Bruk vernehansker for å unngå kutt.

Hvor finner man reservedeler og får ettersalgsservice?

Reservedeler er tilgjengelige på nettsiden www.fein.com. For reparasjoner, kontakt FEINs kundeservice. Bruk kun originale deler.

BRUKSANVISNING RSG EX 1500 B Fein

Smøremiddel ved 0°C:

- Smøremiddel BIOCUT 1L - 3 21 32 039 00 0

- Smøremiddel BIOCUT 5L - 3 21 32 040 00 0

Smøremiddel bis 25°C:

- Smøremiddel 1L - 3 21 32 042 00 0

- Smøremiddel 5L - 3 21 32 043 00 0

- Klemgrebet (11) løsnes.

Vedligeholdelse og reparation.

Vedligeholdelse og reparation

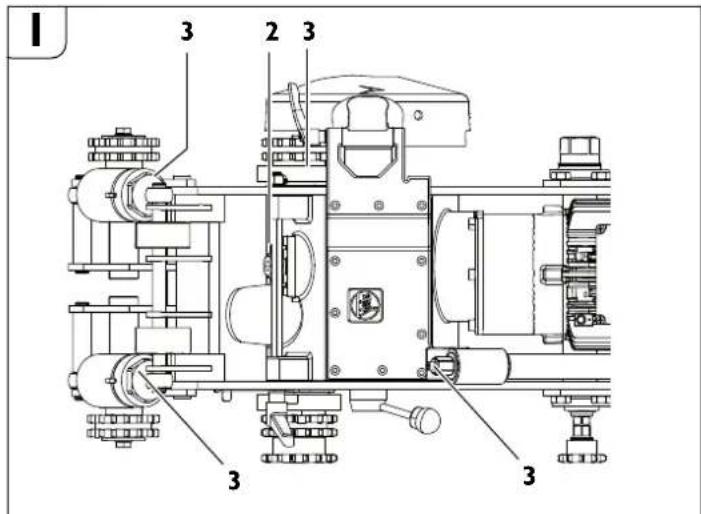

Smøremiddel og smøreplan 8 1

Smøremiddel ARAL ^3 ÖL Degol	Påfyldningsmæng-de ^1	Temperaturområde [°C]	Specifikation
BMB 460 2-liter 0 -	+60 Gearolie type-		CLPF iht. DIN15502
BMB 100 2-liter -20 -	+40

Medfølgende tilbehør

Bestillingsnummer	Antal	Benævnelse
3 39 01 114 00 7	1	Transportbeholder
3 39 01 031 00 1	1	Værktøjskuffert
3 21 22 007 01 7	1	Håndsving
6 29 01 016 00 2	1	Gaffelnøgle SW 46
6 29 03 010 00 6	1	Gaffelnøgle SW 55
3 12 07 333 01 0	1	Kædespænder kun til RSG Ex 1500 A/B (**)
6 29 11 010 00 0	1	Stjernenøgle, 17/19
6 29 06 014 00 0	1	Topnøgle, SW 46/41
3 02 31 029 00 2	20	Rullekæde
3 02 17 216 00 4	20	Bolt
4 26 34 020 00 5	40	Sikringsring
6 33 05 013 00 2	5	Kløvekiler, gnistfri til RSG Ex 1500/18 A/B (**)
3 07 02 041 01 4	1	Koblingsudstyrskombination til RSG Ex 1500/18 A/B (**)
3 21 74 009 00 1	1	Rundstrop
3 21 74 010 00 3	1	Rundstrop
3 07 28 188 00 8	1	CEE kobling til RSG Ex 1500/18 A/B (**)
3 02 31 035 02 0	1	Kæde kun til RSG Ex 1500 A/B (**)
3 02 16 166 01 0	1	Bolt kun til RSG Ex 1500 A/B (**)
3 40 56 026 00 0	1	Stikskiver kun til RSG Ex 1500 A/B (**)

Valgfrit tilbehør

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

Oversettelse av den originale bruksanvisningen.

Anvendte symboler, forkortelser og uttrykk.

Symbol, tegn Forklaring
		Følg anvisningene i teksten eller bildet ved siden av!
[T0AH]		Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses.
[60WC]		Bruk øyebeskyttelse ved arbeid.
		Bruk hørselvern ved arbeid.
[67WT]		Bruk håndbeskyttelse ved arbeid.
[60BA]		Generelle forbudstegn. Dette er forbudt.
		Forbudt å gripe inn!
		Ikke berør de roterende delene til elektroverktøyet.
(WK26)		Gripe inn i kjeder og tannhjul er forbudt!
		Advarsel mot skarpe kanter på innsatsverktøyene som f.eks. eggene til knivene.
		Varm overflate!
		Gripeflate
[48TB]		Ekstra Informasjon.
[620D]		Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
[2YWJA]		Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering.
		Ikke vri de tre sikkerhetsskruene.
		Er bare gyldig for Kina:Miljøvernet varer i 10 år ved normal bruk av produktet.
(**) Kan inneholde sifre eller bokstaver

(**) Kan inneholde sifre eller bokstaver

Tekniske data.

Bestillingsnummer 7 360 ... 7 360 ...

Type* RSG Ex 1500 A (**) RSG Ex 1500 B (***)

Bestillingsnummer 7 360 ... 7 360 ...

Type* RSG Ex 18 A (**) RSG Ex 18 B (**)

Spenning (U) 400 V 400 V

Frekvens ( 50 Hz 50 Hz

Nettilkobling 3 \~ (trefasevekselstrøm) 3 \~ (trefasevekselstrøm)

Tomgangsturtall (n0)
- Motor	2860 min ^-1	2860 min ^-1
- Innsatsverktøy	35 min ^-1	70 min ^-1
Fremmating (fj 40 mm/min	80 mm/min
Nominell effekt (P)	1500 W	1500 W
Lengde på nettkabelen (med støpsel)
- RSG Ex 1500 (**)	2 x 20 m	2 x 20 m
- RSG Ex 18 A/B (**)	2 x 20 m	2 x 20 m
Beskyttelsesklasse	⊥/l	⊥/l
Beskyttelsestype	IP X4	IP X4

*Elektromotor og ekstrabryter i eksplosjonsbeskyttet utførelse (ATEX-konform)

Type® RSG Ex 1500 A (**)
	RSG Ex 1500 B (**)	RSG Ex 18 A (**)RSG Ex 18 B (**)
Dimensjoner:
- Vekt (m)	80 kg	80 kg
- max. verktøydiameter	220 mm	220 mm
- L_max .	974 mm	1088 mm
- H_max .	334 mm	334 mm
- B_max .	450 mm	431 mm
- B_1	371 mm	371 mm
- B_2	201 mm	201 mm
- B_3	791 mm	991 mm

Bestemmelse for rørfresemaskiner.

Rørfresemaskinen er bestemt for kapping og fresing av frittliggende rørstykker og lagte røredninger i stål eller støpejern samt for avfasing av rørender før de sveises på byggeplasser, fabrikkhaller og utendørs. Rørfresemaskinen er bestemt for spesialfirmaer til betjening av spesialister for ikke kontinuerlig hverdagsbruk.

Den komplette rørfresemaskinen er ikke godkjent for eksplosjonsbeskyttet område.

- bruk i områder med potensiell eksplosiv atmosfære.

- bruk i sterkt regn og arbeider under vann

- utenfor et temperaturområde fra -20 °C til 40 °C.

- for kapping av eksplosive stoffer.

- for kapping av brennbart materiale.

EF-direktiv 94/9EG ATEX (Atmosphères Explosibles)

Vi henviser til at Fein rørfresemaskiner av type RSG Ex (**) ikke er godkjent for bruk i eksplosjonsfarlige områder og at det derfor ikke finnes EF-typeprøvesertifikater i samsvar med direktivet 94/9EF.

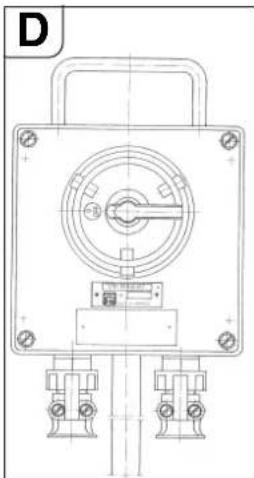

(Ved rørfresemaskinen RSG Ex (**) monteres med elektromotoren og ekstrabryteren kun to ATEX-konforme komponenter.)

24 Låseskrue til verktøyets spindelhode

25 Bærehåndtak (isolerte gripeflater)

26 Dybdeskala

27 Riflet mutter

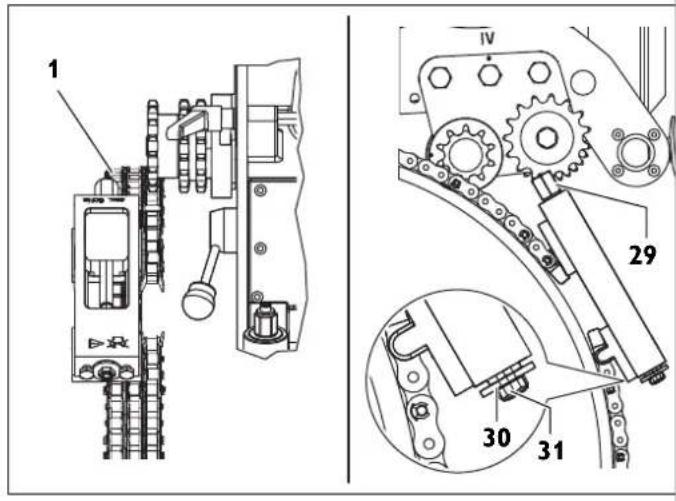

28 Styrespak fremmating

29 Sekskant kjedestrammer

30 Skive kjedestrammer

31 Sikringsskruer kjedestrammer

For din egen sikkerhet.

Generelle sikkerhetsinformasjoner

ADVARSEL Les alle sikkerhetsinformasjoner, anvisninger, illustrasjoner og tekniske data som dette elektroverktøyet er utstyrt

med. Feil ved overholdelsen av sikkerhetsinformasjonene og instruksene kan forårsake elektrisk støt, brann og/eller alvorlige skader.

Oppbevar alle sikkerhetsinformasjoner og instrukser for fremtidig bruk.

I sikkerhetsinformasjonene gjelder uttrykket «elektroverktøy» for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.

b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.

c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.

b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.

c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.

e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.

f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

3) Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem när du arbeider med et elektroverktøy. Ikke bruk elektroverktøy när du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.

b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.

e) Unngå en unormal kroppsholdning. Sørg for å stå stedig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du for- visse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et stø- vavsug reduserer farer på grunn av støv.

h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdeles sekund.

4) Omhyggelig bruk og håndtering av elektroverktøy

a) Ikke overbelasf verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt på/-av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger maskinen bort. Disse tiltakene forhindrer utilsiktet start av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.

e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet slik at dette innvirker på elektroverktøyets funksjon. Få disse skadde delene reparert før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.

f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situa- sjoner.

h) Hold håndtak og gripeflater tørr, ren og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

5) Service

a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Spesielle sikkerhetsinformasjoner for rørfresemaskiner.

Vær ved oppstart, ved arbeider og vedlikehold av rørfresemaskinen oppmerksom på de nasjonale bestemmelser for ulykkesforebygging.

Vær oppmerksom på direktivene for eksplosjonsbeskyttelse.

Nettspenning og angitt spenning på rørfresemaskinen skal stemme overens.

Tilkoplingen av rørfresemaskinen skal sikres med en sikring 20 A.

Sjekk nettkabel og ev. skjøtekabel regelmessig!

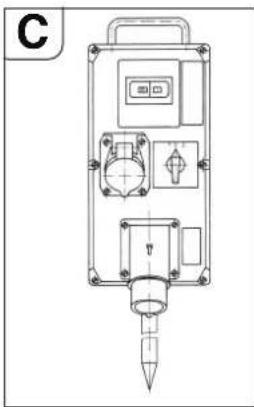

Kople rørfresemaskinen kun til kombinasjonen av koplingsutstyr när hovedbryteren er slått av.

Kombinasjonen av koplingsutstyr skal alltid være tilgjengelig for brukeren.

Bruk.

Hold håndtak og gripeflater tørr, ren og fri for olje og fett. Hvis håndtak og gripe- flater er glatte, er sikker betjening og kontroll av elektroverktøyet i uforutsette situasjoner ikke mulig.

Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte stromledninger. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.

Ikke overbelast rørfresemaskinen. Bruk for arbeidet det riktige innsatsverktøyet. Med det riktige innsatsverktøyet arbeider du bedre og sikrere.

Ikke bruk rørfresemaskinen med en defekt bryter. En rørfresemaskin som ikke lenger kan koples inn eller ut er farlig og må repareres.

Avbryt energitilførselen før du stiller inn apparater eller skifter innsatsverktøy. Dette forsiktighetstiltaket forhindrer utilsiktet start av rørfresemaskinen.

Ikke la rørfresemaskinen brukes av personer som ikke er fortrolig med denne eller ikke har lest anvisningene. Rørfresemaskiner er farlige hvis de benyttes av uerfarne personer.

Vedlikehold rørfresemaskinen regelmessig. Undersøk rørfresemaskinen for mulige skader samt for andre faktorer som kunne innskrenke drift av rørfresemaskinen. Reparer en ikke intakt rørfresemaskin før bruk. Mange ulykker som kan unngås forårsakes av rørfresemaskiner som dårlig vedlikeholdes.

Bruk rørfresemaskinen, tilbehøret samt innsatsverktøy osv. i henhold til anvisningene i denne bruksanvisningen. Derved må det tas hensyn til arbeidsvilkårene og arbeidet som skal utføres. Bruk av rørfresemaskinen for annet enn tiltenkt arbeid kan medføre farlige situasjoner.

Funksjonsmåte (se bilde A).

Rørfresemaskinen kapper og freser frittliggende rørstykker og lagte rørledninger ved hjelp av sponløsnende innsatsverktøy. Den strammes ved hjelp av strammeinnretningen på utsiden av røret og går med automatisk arbeidsmating rundt røret. Som verktøy benyttes sirkelsagblader og formfreser, hvis skjær alt etter rørmateriale består av HSS-stål eller hardmetall.

- Innstillingen av skjæredybden utføres via verktøyets spindelhode (16) som i begge sideplatene (3) er lagret svingbart og kan justeres med gjengespindelen (6).

- Transportakselen (21) som via transporthjulene forårsaker matebevegelsen, drives av verktøysplindelen via 2 trinns snekkedrev.

- Matingen kan med fremføringsspaken (28) slås av og på. Slurekoblingen beskytter mategiret mot overbelastning.

Verktøyspindelens opplagring er spesielt stiv. Hoveddrevet smurt i oljebad til drift av verktøyspindelen består av et trinn i planetdrevet og snekkedrevet.

Drevet er dimensjonert slik at fastbremsing av kjeden av og til kan tåles uten skader. Samtlige giraksler går i sylinderlagre.

Maskinrammen med akslene er beregnet til å føre den oppspente rørfresemaskinen på røret samt til å overføre skjære- og matekrefter.

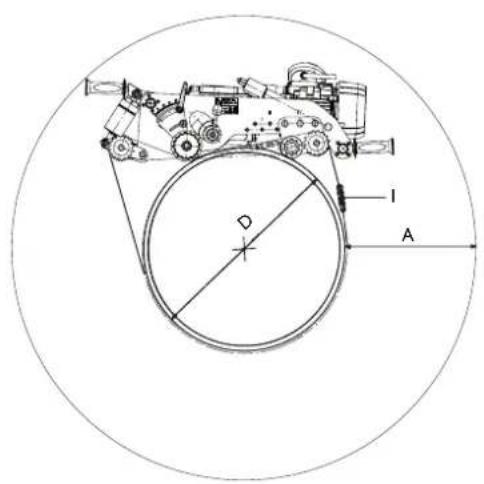

- Tilpasningen til den respektive utvendige rørdiameteren oppnås ved å innstille løpeakselen (10).

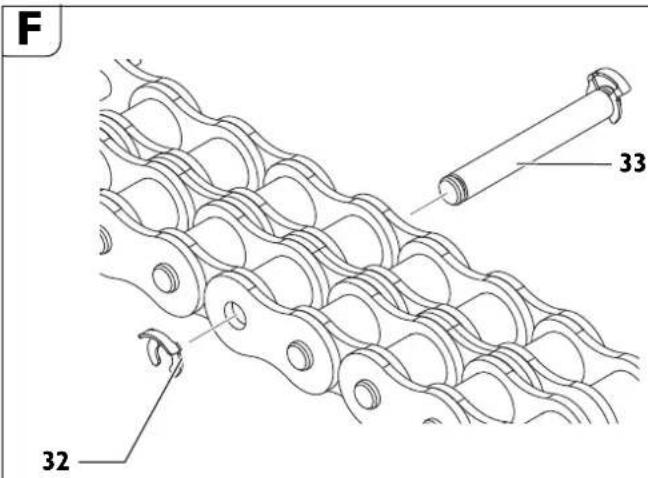

Strammekjedene settes sammen av enkelte, like kjedestykker.

Tallet på de nødvendige kjedestykkene hhv. spennkjedenes lengde er avhengig av rørdiameteren.

Transport.

B

34

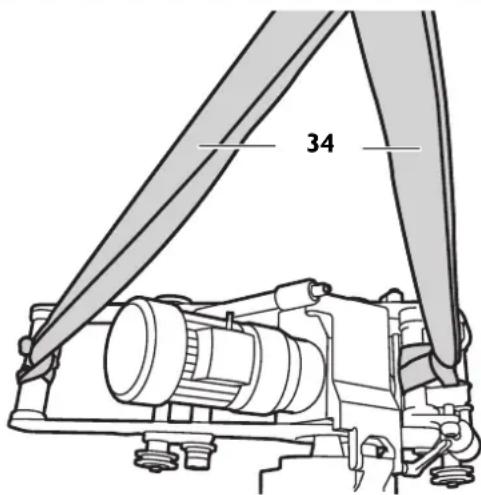

Fare for skader ved transport av rørfresen. Transporter rørfresemaskinen bare med de medleverte bærestroppene (34) eller minst av tre personer.

Før oppstart.

Fare for skader ved uventede bevegelser av arbeidsstykket. Sikre arbeidsstykket mot uventede bevegelser før bearbeidingen. Ved bearbeiding av

arbeidsstykket er det fare for at arbeidsstykket uventet ruller, faller ned eller blir forskjøvet.

Maskinen må bare brukes i teknisk feilfri tilstand. Sjekk maskinen for slitte eller skadde innsatsverktøy og komponenter før hver oppstart. Slitte eller skadde innsatsverktøy og komponenter skal omgående skiftes ut med nye.

Forarbeider på røret som skal bearbeides.

- Legg rør som skal kappes på lagringsplassen under slik at innsatsverktøyet ikke blir klemt inn.

- Ved lagte rør skal på 1 m lengde på hvert sted mot gruveveggen overholdes en avstand på minst 50 cm, målt fra rørets ytterside.

- Flaten som skal bearbeides må være fri for smuss og jord. Fjern myke beskyttelsestrekk fra flaten på forhånd.

- Skjæreverktøyet skal velges i henhold til rørmaterialet, den nødvendige bearbeidingsformen og kjølesmøringen.

- Fjern sveisesømmer på området løpehjul og kjeder.

Flere informasjoner får du hos din leverandør for smøre- og kjølestoff. (se også enhet for trykkluftdrevet kjølesmøring 9 12 01 002 00 4)

Smøremiddel ved 0 °C:

- Smøremiddel BIOCUT 1L - 3 21 32 039 00 0

- Smøremiddel BIOCUT 5L - 3 21 32 040 00 0

Smøremiddel til 25 °C:

- Smøremiddel 1L - 3 21 32 042 00 0

- Smøremiddel 5L - 3 21 32 043 00 0

Forarbeider på rørfresemaskinen (se bilde A).

- Løsne klemspak (11).

- Kjør verktøyets spindelhode (16) opp på mateenheten med håndsveiven (i verktøykoffert) (7).

- Fjern passkruene (9) og monter løpeakselen (10) iht. angivelsene i tabellen (4) på den aktuelle rørdiameteren.

- Trekk passkruene (9) fast igjen.

RSG Ex 1500 A/B (**)

P	D[mm] [inch]
I 250 – 400 9,8	15,7
II 400 – 600 15,7	-23,6
III 600 – 900 23,6	-35,3
IV 900 – 1500 35,3	-58,9

RSG Ex 18 A/B (**)

P	D[mm] [Inch]
I 250 – 400 9,6	15,7
II 400 – 600 15,7	-23,6
III 600 – 800 23,6	-31,5
IV 800 – 1000 31,5	-39,4
V 1000 – 1300 39,4	-51,2
VI 800 – 3000 51,2	-118,1

P: Posisjon til løpeakselen

D: Rørdiameter

- Kjør strammeinnretningene (1) for strammekjedene ut ved å vri på fjærhuset slik at det er nok strammevel etter at rørfresemaskinen er satt på.

Still strammekjedene sammen passende for rørdiameteren.

Plasser rørfresemaskinen på røret og sikre den med løfteutstyr for å hindre at den glir.

Still føringskjeden med kjedestrammer sammen passende for den utvendige rørdiameteren.

- Fest føringskjeden med en avstand på 10 mm ved siden av strammekjeden, overfor freseverktøyet. Avstanden fra føringskjedens bolt til strammekjedens bolt er 10 mm.

- Sjekk avstanden på omfanget minst tre ganger.

Påføring av leddkjedene.

• Legg leddkjedene som fremdeles er åpne over røret på begge sider.
• Løft rørfresemaskinen og skyv leddkjedene under kjedehjulene (20) slik at leddkjedene er i tanninngrep etter at rørfresemaskinen er satt på.
• Før leddkjedene med de frie endene over kjedehjulene til strammeakselen (14) og lasken (19).
• Lås de to endene på leddkjeden med bolten (3 02 17 216 00 4) og sikre dem med de to sikringsringene (4 26 34 020 00 5).

Stramming av leddkjedene (se bilde A).

• Legg leddkjedene først ved å vri de to fjærhusene (1) lett på røret. Skyv for nøyaktig innretning rørfresemaskinen noen ganger frem og tilbake i rørets omfangsretning.
• Stram leddkjedene ved å vri fjærhusene til pinnen (23, bilde Å) står i fjærhusets slisse innenfor noten som er stukket inn i omfanget.
• Observer pinnens posisjon under kappingen. Hvis røret skulle være urundt, skal det enten etterstrammes eller løsnes. Ta av alle 4 håndtak før kappingen.

Fare for ulykker!

Ikke stram fjærhuset videre utover dette punktet!

Montering av innsatsverktøy.

Fare for skader

Det er fare for skader på grunn av utilsiktet innkopling. Trekk ut støpselet før montering av innsatsverktøyet.

Fare for skader

Det er fare for å skjære seg med de skarpe kantene på innsatsverktøyet. Bruk vernehansker ved montering og demontering av innsatsverktøyet.

Fare for skader

Det forbrenningsfare på grunn av det varme innsatsverktøyet. Bruk vernehansker ved demontering av innsatsverktøyet.

Bruk vernehansker.

Bruk kun innsatsverktøy med intakte skjær.

• Rengjør verktøyspindelen samt pass- og anleggsflater før du setter det på.
• Sett innsatsverktöyet på med avstandsringer.
• Trekk verktøyets strammemutter fast til.

Oppstart

Rørfresemaskin:

Rørfresemaskiner med elektrisk drift skal en kombinasjon av koplingsutstyr seriekoples som inneholder følgende komponenter:

-Hovedbryter/vendebryter
-Motorvernbryter
-Underspenningsutløser
-Pluggforbindelser

Hovedbryteren brukes som på-bryter og for å snu deieretningen. Motorvernbryteren og underspenningsutlöseren danner en enhet. Ved overbelastning kopler motorvernbryter ut, ved svikt av nettspenningen kopler underspenningsutlöseren rørfresemasklnen fra nettet, for å hindre utilsiktet gjenstart.

Rørfresemaskinen tas i bruk igjen ved å betjene motorvernbryteren.

Kombinasjonen av koplingsapparatet skal plasseres slik at den när som helst er tilgjengelig for brukeren.

Type rørfresemaskin som er delvis eksplosjonsbeskyttet:

Bruk foran kombinasjonen av koplingsutstyr en bryterboks med ekstra på-/av-bryter for å betjene rør-fresemaskinen i eksplosjonsfarlige områder sone 2. Bryterboksen skal plasseres slik at den når som helster tilgjengelig for brukeren.

Eksposjonsfare.

Kombinasjonen av koplingsutstyr skal stilles opp utenfor sone 2.

Betjening.

Fare for skader

Fare for skader på grunn av spon som slynges ut

Disse kan forårsake skader. Pass på at det ikke befinner seg personer i fareområdet.

Brannfare på grunn av spon som slynges ut

Pass på at det ikke befinner seg lettantennelige gjenstander i fareområdet.

Fare for skader

Ved innkopling av rørfresemaskinen er det fare for skader på grunn av deler som slynges ut. Fjern håndsveiven før hver bruk av rørfresemaskinen.

Startprosess

Ved rørfresemaskiner med elektrisk drift skal det sikres at verktøyets dreieretning er korrekt. Dreieretningen kan omkoples med vendebryteren på koplingsapparatet.

Fare for skader

Mens maskinen er I gang, er det fare for skader på grunn av roterende deler. I maskinens fareområdet må det bare gås inn for innstillingsarbeider ved å overholde de sikkerhetsrelevante tiltakene.

- Kople ut mategir med styrespak fremmating (28).

- Løsne klemspak (11) og sving det løpende sagbladet med håndsveiven så dypt som mulig inn i røret. Sagbladet som er dykket dypt ned stabiliserer kappingen.

- Velg ved fresingen et helst lite verktøyinngrep. Avsponingsvolumet øker med tiltakende kappedybde.

- Dykk innsatsverktøy ca. 3 mm dypere inn enn nødvendig, still det etterpå til-bake til nødvendig dybde, innsatsverktøyet er da uten inngrep.

- La ved bruk av dybdeskalaen verktøyet komme bort i røroverflaten. Løsne riflet mutter (27) og still viser (28) på 0. Trekk riflet mutter (27) til igjen. Matedybden kan avleses på skalaen.

- Fikser innstillingen ved å trekke til klemspaken (11).

- Slä rørfresemaskinen på igjen.

- Lagte rør kan gi etter under sagingen og klemme innsatsverktøyet fast i spalten. De medleverte kilene bak sageverktøyet skal derfor med regelmessige mellomrom slås inn i spalten. Bruk i eksplosjonsfarlige områder kiler (6 33 05 013 00 2) (RSG Ex 1500 A/B (**) medlevert tilbehør) og en hammer i gnistfritt materiale.

- Unngå overbelastning av rørfresemaskinen.

- Overbelastningen finnes når motorturtallet reduseres merkbart ved innkjöringen av det løpende innsatsverktøyet.

• Det har samtidig reduksjonen av avsponingseffekten til følge.
• Fest arbeidsstykket (rørstykke som er saget av) for å beskytte det mot å falle ned.

Ved rør med tykke vegger (s > 10 mm) skal sveisefugen freses i flere omganger.

Det identiske snittet påvirkes av følgende faktorer:

• innretning av rørfresemaskinen ved start
• geometrisk avvik av røret fra sirkel- hhv. sylinderform
• innsatsverktøyets skarphet
• materialets hardhet

Rørfresemaskinen er justert slik at begynnelsen og enden på snittlinjen dekker hverandre omtrent ved rørdiametere på 300 mm og 600 mm.

Fordi styreakselen er eksentrisk, er justeringsmerket (24, se bilde E) bare forbindtlig for de to anførte diametere. Ved større rørdiametere skal ev. etterjusteres.

Tilbakeløp av rørfresemaskiner (RSG Ex (\*\*)).

Skadeverk!

Før rørfresemaskinen kjøres tilbake, må det være garantert at innsatsverktøyet er kjørt ut for å unngå at verktøyet og giret blir skadet.

• Kople ut mategir med styrespak fremmating (28).
• Løsne klemspak (11).
• Kjøre Innsatsverktøy ut.
• Kople hovedbryter/vendebryter i posisjon «0» (Av).
• Kople vendebryter på tilbakeløp.
• Trekk klemspak (11) fast.
• Slå mategir på med styrespak fremmating (28).

Rørfresemaskinen er ikke egnet til å utføre snitt i tilbakeløp!

Merknader til kjøling og smøring.

Skadeverk!

Innsatsverktøyet skal kjøles og smøres under freseprosessen. Ved utilstrekkelig kjøling og smøring kan spon klemmes fast. Dette kan føre til verktøybrudd.

Følg produsentens angivelser/merknader til det benyttede kjølemiddelet

- Rør i grått støpejern skal alltid kappes uten kjølesmøremiddel.

- Kjøl sagblad hhv. fres med såpevann' ved kapping av ulegerte stålrør.

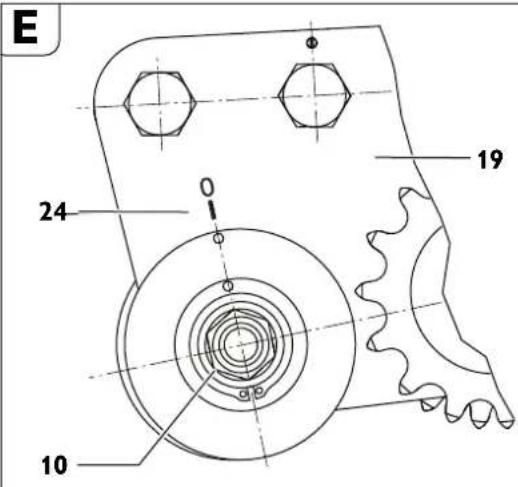

Innstilling av løpenøyaktighet.

E 24 0 19 10

• Løsne mutter (15, se bilde A) SW 46.
• Vri aksel (10) overfor laske (19).
• Trekk til mutter (15).

Ved å dreie løpeakselen (10) med urviserens retning (retning innsatsverktøy), går innsatsverktøyet mot høyre (blikkretning er lik bevegelsesretning rørfresemaskin). Når løpeakselen dreies mot urviserens retning går innsatsverktøyet mot venstre.

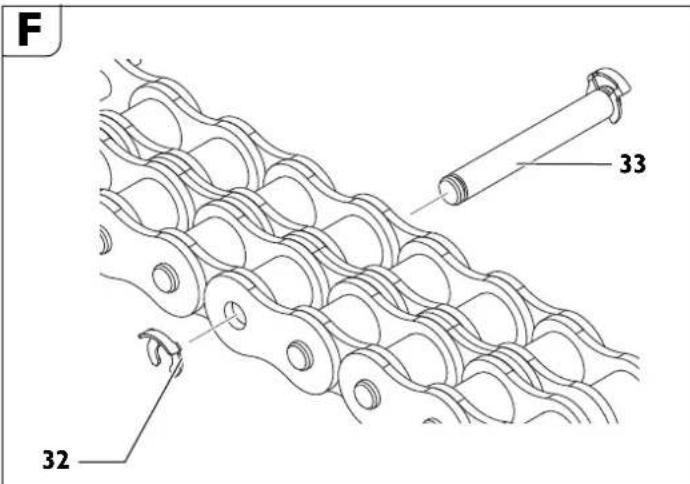

Innsetting av flere kjedeledd.

F 33 32

Ekstra kjedeledd må bare settes inn på de bestemte posisjonene.

• Fjern sikringsringen (32).
• Fjern bolten (33).
• Sett inn ønsket antall kjedeledd.
• Kjedeledd i forskjellige størrelser er innbefattet i maskinens tilbehør.
• Før inn bolten (33).
• Monter en ny sikringsring (32).

Oppspenning av rørfresemaskinen.
G

A D I A

«A» nødvendig arbeidsrom ved største kappedybde.
«D» rørets utvendige diameter
«i» antall kjedestykker ved rørdiameter «D».

RSG Ex 1500 A/B

Posisjon til løpeakselen	D A nødvendlig kje-		delengde pr. side	Total kjede-lengde	I*
	[mm] [mm]	[mm] [mm]
1	250	400	1427	2854	5
	300	392	1525	3050	5
	350	384	1632	3264	6
	400	378	1744	3488	6
2	400	381	1782	3564	6
	450	375	1898	3796	7
	500	369	2019	4038	7
	550	364	2144	4288	7
	600	360	2273	4546	8
3	600	362	2302	4604	8
	650	357	2433	4866	8
	700	352	2566	5132	9
	750	348	2702	5404	9
	800	344	2840	5680	10
	850	340	2862	5724	10
	900	337	3001	6002	10
4	900	348	3142	6284	10
	950	345	3284	6568	11
	1000	342	3428	6856	11
	1050	340	3464	6928	11
	1100	337	3607	7214	12
	1150	335	3751	7502	12
	1200	333	3896	7792	13
	1300	331	4062	8124	13
	1400	329	4338	8676	14
	1500	328	4355	8710	14
*Bestillingsnummer 3 02 31 013 02 7 bestäende av 10 kjedestykker med en lengde på hhv. 635 mm.

RSG Ex 18 A/B

Posisjon til løpeakselen	D A nødvendig kje-		delengde pr. side	Total kjede-lengde	i*
	[mm] [mm]	[mm] [mm]
1	250	587	1427	2854	5
	300	576	1525	3050	5
	350	564	1632	3264	6
	400	553	1744	3488	6

2	400	522	1782	3564	6
	450	511	1898	3796	7
	500	501	2019	4038	7
	550	492	2144	4288	7
	600	483	2273	4546	8
3	600	453	2302	4604	8
	650	445	2433	4866	8
	700	437	2566	5132	9
	750	429	2702	5404	9
	800	422	2840	5680	10
4	800	396	2862	5724	10
	850	393	3001	6002	10
	900	390	3142	6284	10
	950	386	3284	6568	11
	1000	383	3428	6856	11
5	1	390	34640	69Q8	11
	1050	387	3607	7214	12
	1100	385	3751	7502	12
	1150	382	3896	7792	13
	1200	379	4062	8124	13
	1300	374	4338	8676	14
6	1	383	43550	8700	14
	1400	382	4651	9302	15
	1500	378	4950	9900	16
	1600	373	5250	10500	17
	1700	369	5553	11106	18
	1800	366	5857	11714	19
	1900	362	6162	12324	20
	2000	359	6468	12936	21
	2100	356	6775	13550	22
	2200	353	7083	14166	23
	2300	350	7391	14782	24
	2400	348	7700	15400	25
	2500	346	8009	16018	26
	2600	343	8319	16638	27
	2700	341	8629	17258	28
	2800	339	8940	17880	29
	2900	337	9251	18502	30
	3000	335	9562	19124	31
*Bestillingsnummer 3 02 31 013 02 7 bestående av 10 kjedestykker med en lengde på hhv. 635 mm.

For å oppnå optimal forspenning av kjeden, kan ev. de halve kjedestykkene med en lengde på 31,75 mm som er vedlagt verktøykofferten benyttes.

Eksempel:

Ved en rørdiameter på D=400 mm trengs 6 kjedestykker (bestillingsnummer 3 02 31 013 02 7).

Sportøring ved hjelp av føringskjeden

H

1 IV 29 30 31

Still lengde på føringskjeden sammen ifølge tabellen
For å oppnå optimal forspenning av kjeden, kan ev. de halve kjedestykkene med en lengde på 31,75 mm som er vedlagt verktøykofferten benyttes.

Kjedelengde føringskjede

Rørdiameter	Kjede-lengde	Kjedestykker
[mm] [mm]	635 mm 63,5 mm 31,75 mm
250 710 1 1	1
300 870 1 4	0
350 1030 1	6 1
400 1190 1	9 0
450 1344 2	1 1
500 1500 2	4 0
550 1660 2	6 1
600 1809 2	8 1
650 1970 3	1 1
700 2130 3	4 0
750 2290 3	6 1
800 2440 3	8 1
850 2600 4	1 0
900 2760 4	4 0
950 2921 4	6 0
1000 3079	4 8 1
1100 3397	5 3 1
1200 3714	5 8 1
1300 4032	6 3 1
1 4	0	0 4	3 3	0 6
1 5	0	0 4	6 4	0 7

Bestillingsnummer 3 02 31 034 01 0 (l = 635 mm)

Bestillingsnummer 3 02 31 036 01 0 (l = 63,5 mm)

Bestillingsnummer 3 02 31 035 01 0 (l = 31,7 mm)

• Fest føringskjeden på et av de to kjedestykkene på kjedestrammeren med bolt og sikringsring.
• Træ føringskjedens føringsstreng gjennom under de to føringskjedehjul (bilde H).
• Fest den frie enden på føringskjeden på kjedestrammeren med bolt og sikringsring.
• Legg føringskjeden på røret ved å dreie sekskanten på kjedestrammeren (2).
• Rett føringskjeden inn med en avstand på 10 mm (bolt drivkjede til bolt føringskjede) og sjekk tre ganger på omfanget.
• Stram kjedestrammeren på sekskanten (29) til skiven ligger opp (30) til kjedestrammerens hus (strammeområde ca. 50 mm). (Max. tiltrekkingsmoment 50 Nm)

OBS fare for ulykker!

Ikke vri de tre sikringsskruene (31) på frontsiden.

(se bilde H)

Avsluttende arbeider etter hver arbeidsinnsats.

• Kjøre innsatsverktøy ut.
• Slå av rørfresemaskinen.
• Ta av innsatsverktøy.
• Løsne rørfresemaskin.

Oppbevaring av rørfresemaskinen.

• Beskytt de ytre metaldelene mot korrosjon.
• Oppbevar rørfresemaskinen tört.

Vedlikeholde og reparere.

Til vedlikehold og reparasjon.

Ta ved FEIN elektroverktøy og tilbehør som skal repareres kontakt med FEIN kundeservice. Adressen finner du I Internettet på www.feln.com.

Den aktuelle reservedelslisten for dette elektroverktøyet finner du på internettet under www.fein.com.

Bruk kun originale reservedeler.

Følgende deler kan du skifte ut selv etter behov:

Innsatsverktøy, håndtak, kjede, kjedeledd

Maskinen må bare brukes i teknisk feilfri tilstand. Slitte eller skadde innsatsverktøy og komponenter skal omgående skiftes ut med nye.

Fare for skader

ved utilsiktet innkopling.

Trekk ut støpselet før alle arbeider på rørfresemaskinen!

Generelle merknader

Vedlikeholdsarbeider må kun gjennomføres av opplærte fagfolk.

Stell og vedlikeholdsarbeider inneholder stort sett:

• utvendig rengjøring av rørfresemaskinen og strammekjedene
• visuell kontroll av hele rørfresemaskinen
• utskifting av giroljen
• smøring av gjenger og kjeder
• smøring av førlingene i verktøyets spindelhode i retning oppspenning og transport
• Förny klistremerker og advarsler på verktøyet

Stell av leddkjedene

Rengjør leddkjedene omhyggelig med lettbensin, petroleum eller lignende ved å bevege kjedeleddene etter at grovt smuss er fjernet.

Legg etterpå kjedene i flere timer inn i tyktflytende olje, f.eks. girolje, f.eks.

SAE 140, for å garantere smøringen.

Fare for ulykker!

Sjekk kjedeleddene ved en grundig visuell kontroll for feilfri tilstand før du bruker dem om igjen. Skift ut skadede deler og erstatt manglende sikringsringer.

Tilkoplingsledning

Hvis elektroverktøyets tilkoplingsledning er skadet, skal den skiftes ut av produ- senten eller dens representant.

Mateenhet (se bilde A)

• Hold rørmutterens sideflate (17) fri for smuss og begynnende rustangrep og smør den alltid lett inn.
• Rengjør og smør inn gjenger ved giroljeskift.

Demontering:

• Fjern sylinderskuen (8).
• Trekk bolten (5) ut av dekselet.
• Skru etterpå mateenheten ut av rørmutteren med håndsveiven.
• Rengjør og smør inn gjengedelene (se avsnitt smøremidler og smøreskjema på side 92).
• Skift ut skadede avstrykerringer.

Montering:

Monteringen skjer i omvendt rekkefølge Unngå å skade avstrykerringene ved monteringen!

Strammeinnretning

Unngå tilsmussing av gjengene på øyeskruene (3, bilde l) i fjærhuset.

Rengjør og smør inn gjengene om nødvendig.

Smøremidler og smøreskjema

Smørestoff ARALÖL Degol	Fyllmengde Temper1	tauurområde [°C]	Spesifikasjon
BMB 460 2 liter 0 til	+60 Girolje type CLPF		iht. DIN15502
BMB 100 2 liter -20	til +40

Ved utleveringen er verktøyets spindelhode fylt med ARAL ÖL Degol BMB 100. Vi fraråder uttrykkelig å bruke en annen girolje.

For smøring og stell av glideflatene anbefaler vi syrefritt, vannfast glidelagerfett med merkenavn.

1 2 3 3 3 3 3

Smørepunkter Smøre- hhv. drivstoff
2 (gir)	Se tabell smøreolje for verktøyets spin-delhode
3 (glideflater og gjenger)	Glidelagerfett

Feilfjerning (type RSG Ex [**]).

Feil Mulige årsaker Tiltak
Motor og innsatsverktøy stanser	Meget lave omgivelsestemperaturer	Bruk FEIN-girolje for lave temperaturer
	Sløvt innsatsverktøy Skift ut innsatsverktøy
	Ingen nettspenning Sjekk nettilkopling og koplingsutstyr
	Feil nettspenning Sjekk data nettilkopling
	Mating for rask eller for stor materialfjerning ved en omgang	Tilpass gir og/eller reduser nedsenkningsdybde
	Oljetap girkasse Finn ut og fjern årsaken for lekkasje-etterfyll olje
	For stor temperaturøkning i motoren	Reaktiver kombinasjon av koplingsutstyr 3 07 02 041 01 4
Defekt kjedehjul Skadet kjedestykke Skift ut kjedestykke
	Kjede ikke riktig forbundet Sjekk og korriger forbindelsespunkter
	Kjedebolt bare ført inn delvis Kjør bolt helt inn
Feilaktig kappeprosess	Rørfresemaskin og kjede innrettet feilaktig	se avsnitt "Forarbeider på rørfresemaskinen (se bilde A)." på side 89 og avsnitt "Oppspenning av rørfresemaskinen på røret." på side 89
	Styreaksel ikke eksentrisk.	Etterstille løpenøyaktighet, se avsnitt "Innstilling av løpenøyaktigheten" på side 90
	Sløvt innsatsverktøy Skift ut innsatsverktøy
	Rør lagret skrått eller loddrett hhv. urundt rør	Benytt sporføring, se avsnitt "Oppspenning av rørfresemaskinen på røret." på side 89 og avsnitt "Sporfø-ring" på side 91
	Overbelastet innsatsverktøy	Tilpass gir og/eller reduser nedsenkningsdybde
Redusert eller uvirksom maskinfunksjon	Ingen nettspenning	Sjekk nettilkopling og koplingsutstyr
	Bryter ikke slått på	Sjekk bryter
	Kopling slurer	Tilpass gir eller la koplingens reaksjonsmoment stilles inn i FEIN-fabrikken
Sterke vibrasjoner	Fremmating for rask Tilpass gir
	Innsatsverktøy for lavt Løft innsatsverktøy
	Klemspak (11) ikke trukket til	Trekk til klemspak
	Kjede løs	Sjekk kjedestramming
	Sløvt innsatsverktøy Skift ut innsatsverktøy

Garanti

Garantien for produktet gjelder ifølge lovbestemmelsene i det landet hvor produktet selges.

Innsatsverktøy og tilbehør

Sirkelsagblader

1

2

3

Form 1, HSS, for girtype:
A, B- til bearbeiding av stålrør
∅	Bredde	Vekt	Antall tenner	max. kap-pedybde	Bestillingsnummer
(mm)	(mm)	(kg)		(mm)
160	4	0,5	50	25	6 35 02 022 00 6
180	4	0,7	60	35	6 35 02 037 00 8
200	4	0,9	64	45	6 35 02 053 00 7
220	4	1,3	70	55	6 35 02 041 00 1

Form 2, HSS, for girtype:
B- til bearbeiding av støpejernsrør
∅	Bredde	Vekt	Antall tenner	max. kappedybde	Bestillingsnummer
(mm)	(mm)	(kg)		(mm)
160	4	0,5	40	25	6 35 02 050 00 1
180	4	0,7	46	35	6 35 02 098 00 0
200	4	0,6	50	45	6 35 02 099 00 4

Form 3, HSS, med hardmetalltenner, for girtype:
A, B- til bearbeiding av støpejernsrør (også med sementföring) og ulegerte stålrør opptil 400 N/mm2
∅	Bredde	Vekt	Antall tenner	max. kap-pedybde	Bestillingsnummer
(mm)	(mm)	(kg)		(mm)
160	4	0,5	40	25	6 35 02 080 00 8
180	4	0,7	44	35	6 35 02 061 00 9
200	4	0,9	50	45	6 35 02 084 00 2

Passkile

B×H×L
mm
6×6×32	40221044000
8×7×32	40221050005

Transportbeholder

Lengde x bredde x høyde
mm
1000 x 800 x 395	3 39 01 114 00 7

Formfres

U-form, HSS, for girtype:
A- til bearbeiding av stålrør, høylegertB- til bearbeiding av ulegerte stål- og støpejernsrør opptil en max. veggtykkelse på 10 mm og en max. diameter på 1600 mm
D	B	Vekt	Antall tenner	max. kap-pedybde	Bestillingsnummer
(mm)	(mm)	(kg)		(mm)
160	25	2,8	40	25	6 35 08 089 00 7

B° ØD A B

Satsfres, HSS, for girtype:
A- til bearbeiding av stålrør, høylegertB- til bearbeiding av ulegerte stål- og støpejernsrør opptil en max. veggtykkelse på 10 mm og en max. diameter på 1600 mm
D	B	V	e tenner	R	m t a pedybde	Bestillingsnummerkt
(mm) (mm)	(kg) (°)	(mm)
154 30,5	2,5 32 30	25 6 35	08 099 02	0

Kjedestykke

10 kjedestykker	x 63,5 mm = 635 mm
Bestillingsnummer 3 02 31 013 02 7
1 kjedestykke	31,75
Bestillingsnummer 3 02 31 029 00 2

Reservebolt

Bestillingsnummer	3 02 17 216 00 4	Strammekjede 38,5 mm
Bestillingsnummer	3 02 16 166 00 0	Føringskjede 54 mm

Reservesikringsring

Bestillingsnummer

3 02 17 216 00 4

Spaltekiler i stål

Alternativt tilbehør

Bestillingsnummer	Antall	Benevnelse
3 02 31 013 02 7	1	Kjede med 10 kjedestykker
4 26 34 020 00 5	1	Sikringsring
3 02 17 216 00 4	1	Bolt
4 30 12 051 12 2	1	Passkrue
6 33 05 013 00 2		Gnistfri drivkile
9 12 01 002 00 4		Trykkluftdrevet kjølesmøring (DKSE)
3 24 33 027 01 7	1	Tilkoplingsdeler for DKSE (plate ekstrautstyr)
9 26 01 023 02 3	1	Kompressor for DKSE
3 14 14 055 00 2	1	PA-DL-slange komplett for kom- pressor
4 11 36 005 01 9	1	Koplingsmuffe
3 02 31 035 02 0	1	Kjede
3 02 16 166 01 0	1	Bolt
3 40 56 026 00 0	1	Blindplater

Enhet for trykkluftdrevet kjølesmøring 9 12 01 002 00 4

Ved bearbeiding av stål er kjøling og smøring av verktøy nødvendig på grunn av rørfresemaskinens mulige høye kappe- og matingshastigheter. Enheten for trykkluft-drevet kjølesmøring arbeider etter prinsippet tåkelegging og fordunsting av kjølesmøremiddelet og gir kontinuerlig god kjøling og smøring ved sprøytedysene som er plassert på rørfresemaskinen.

Dessuten unngås at bakken forurenses på byggeplassen av den vanligvis fra hånd tilførte boreemulsjon.

Som kjølesmprevæskø anbefaler vi å bruke smøremiddelet for metallbearbeiding BIOCUT 3000. Det er et nytt, helsyntetisk høyytelses smørestoff, har en fremragende klebeevne og kjøleeffekt, er vannoppløselig, biologisk godt nedbrytbart og har sparsomt forbruk (alt etter innstilling opptil ca. 0,3 dm ^3 /h pr. dyse).

BIOCUT 3000 er fri for helsefarlige stoffer. Det oppfyller kravene fra Deutscher Verein des Gas- und Wasserfachs e.V. (DVGW).

Alle innholdsstoffer er i samsvar med retningslinjene til FDA (Food and Drug Administration) den tyske des legemiddelboken (DAB) I den aktuelle gyldige versjonen. Smøremiddelet kan kjøpes av:

Smøremiddel BIOCUT 3000 for temperaturer opptil 0 °C:

1 L - 3 21 32 039 00 0

5 L - 3 21 32 040 00 0

Smøremiddel kulderesistent for temperaturer opptil -25 °C:

1 L - 3 21 32 042 00 0

5 L - 3 21 32 043 00 0

Ved variantene med vekselstrøm RSG Ex (**) trengs en kompressor, FEIN-bestillingsnummer 9 26 01 023 02 3, med sugemengde på ca. 130 l/min, for å kunne bruke trykkluftdrevet kjølesmøring.

Reservedeler

Den aktuelle reservedelslisten finner du i internettet på www.fein.com.

Samsvarserklæring.

CE-erklæringengjelder kun for land | Den europelske unionen og | EFTA [E∅S]

(European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.

Tekniske underlag hos:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Miljøvern, avfallshåndtering.

Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.

Inkoppling av vidare kedjelänkar.

F 33 32

genom oavsiktlig inkoppling.

Koplingsskjema motor

Motorns kopplingsschema

Kombinasjon av koplingsutstyr

3 07 02 041 01 4
