Merkki	Fein
Malli	RSG EX 1500 B
Kategoria	Putkijyrsin (putkien jyrsinkone)
Tyyppi	Osittain räjähdyssuojattu sähköinen putkijyrsin
Nimellisjännite	400 V (kolmivaihe 3~, 50 Hz)
Nimellisteho	1500 W
Moottorin tyhjäkäyntinopeus	2860 kierr./min
Työkalun tyhjäkäyntinopeus	35 kierr./min (versio A) / 70 kierr./min (versio B)
Syöttö	40 mm/min (versio A) / 80 mm/min (versio B)
Työkalun max. halkaisija	220 mm
Putken halkaisija-alue	250 – 1500 mm (RSG Ex 1500) / 250 – 3000 mm (RSG Ex 18)
Mitat (P × K × L)	974 × 334 × 450 mm (versio A) / 1088 × 334 × 431 mm (versio B)
Paino	80 kg
Suojausluokka	IP X4
Suojaustyyppi	Osittain räjähdyssuojattu (moottori ja kytkin ATEX)
Päätoiminnot	Teräs- tai valurautaputkien katkaisu, jyrsintä ja viistous
Automaattisyöttö	Kyllä, syöttövipuohjauksella (28)
Räjähdyssuojattu moottori	ATEX-määräysten mukainen vyöhykkeelle 2 (ulkoisen ohjausyksikön kanssa)
Eristetyt kahvat	Kyllä (kuljetushihna eristetyillä pinnoilla)
Huolto	Vaihteistoöljyn vaihto, ketjujen puhdistus, liukupintojen voitelu
Mukana toimitetut tarvikkeet	Kuljetuslaatikko, työkalusarja, kampi, avaimet, ketjunkiristin, ketjut jne.

Usein kysytyt kysymykset - RSG EX 1500 B Fein

Minkä tyyppisiä putkia Fein RSG EX 1500 B -putkijyrsin voi työstää?

Se pystyy katkaisemaan, jyrsimään ja viistamaan altistettuja putkia tai asennettuja teräs- tai valurautaputkia sekä valmistamaan viisteitä ennen hitsausta. Sopii halkaisijaltaan 250–1500 mm (versio 1500) tai 250–3000 mm (versio 18) putkille.

Soveltuuko jyrsin räjähdysvaarallisille alueille?

Vain osittain. Moottori ja kytkin ovat ATEX-yhteensopivia, mutta koko konetta ei ole hyväksytty käytettäväksi räjähdysvaarallisella alueella. Ohjauskaappi on sijoitettava vyöhykkeen 2 ulkopuolelle.

Mikä on vaadittu syöttöjännite?

Laite toimii 400 V kolmivaihejännitteellä (3~, 50 Hz) ja teho on 1500 W. Liitäntä on suojattava 20 A sulakkeella.

Kuinka leikkaussyvyys säädetään?

Syvyys säädetään kääntyvästi asennetun työkalukaran istukkapäällä (16), jota käytetään kierteitetyn karan (6) avulla. Käytä syvyysasteikkoa (26) ja ristikkomutteria (27) hienosäätöön.

Minkä tyyppistä voiteluainetta jyrsimessä tulisi käyttää?

Vaihteistossa käytä ARAL ÖL Degol BMB 100 -öljyä lämpötiloissa -20 – +40 °C tai BMB 460 -öljyä lämpötiloissa 0 – +60 °C. Jäähdytykseen suositellaan BIOCUT 3000 -jäähdytysnestettä.

Kuinka ketjuja hoidetaan?

Puhdista ketjut petrolieetterillä, upota ne sitten viskoosiin öljyyn (SAE 140) useiksi tunneiksi. Tarkista silmämääräisesti lenkit ja vaihda vialliset pidätysrenkaat.

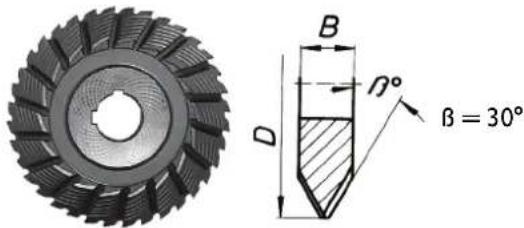

Mitä leikkuutyökaluja tälle koneelle on saatavilla?

Voit käyttää HSS- tai kovametallisia pyörösahanteriä, V- ja U-muotoisia profiilijyrsimiä ja valikoituja jyrsimiä. Työkalun halkaisija voi olla enintään 220 mm.

Voidaanko konetta käyttää ulkona?

Kyllä, mutta sitä ei saa altistaa rankkasateelle eikä käyttää veden alla. Käyttölämpötila-alue on -20 °C – +40 °C.

Kuinka työkalu vaihdetaan?

Irrota ensin kone verkkovirrasta. Puhdista työkalukara ja kosketuspinnat. Asenna työkalu välikkeiden kanssa, kiristä mutteri tiukasti. Käytä suojakäsineitä välttääksesi viiltoja.

Mistä löydän varaosat ja huoltopalvelun?

Varaosat ovat saatavilla verkkosivustolta www.fein.com. Korjauksia varten ota yhteyttä FEIN-huoltoon. Käytä ainoastaan alkuperäisiä osia.

KÄYTTÖOHJE RSG EX 1500 B Fein

Alkuperäisen käyttöohjeen käännös.

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
	!	Noudata viereisen tekstin tai grafiikan ohjeita!
		Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
		Työstön aikana silmät on suojattava laseilla.
		Työstön aikana on käytettävä kuulosuojainta.
		Työstön aikana on käytettävä suojakäsineitä.
		Yleinen kieltokilpi. Kyseinen toimenpide on kielletty.
		Sormia ei saa työntää sisään!
[XSTD]	!	Sähkötyökalun pyöriviin osiin ei saa koskea.
		Ketjuihin ja hammaspyörilin tarttuminen kielletty!
		Varo työkalujen teräviä reunoja kuten esim. leikkaavia työkaluja ja niiden teriä.
		Kuuma pinta!
		Kahvapinta
		Lisätietoja.
		Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
		Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
		Älä missään tapauksessa kierrä kolmea varmuusruuvia.
		Pätee vain Kiinaa varten:Ympäristönsuojelun volmassaolo tuotteen normaalissa käytössä on 10 vuotta.
(**) voi sisältää kirjaimia tai numeroita

Tekniset tiedot.

Tilausnumero 7 360 ... 7 360 ...

Malli* RSG Ex 1500 A (**) RSG Ex 1500 B (***)

Tilausnumero 7 360 ... 7 360 ...

Malli* RSG Ex 18 A (**) RSG Ex 18 B (**)

Verkkoliitäntätapa 3 \~ (3-vaihevirta) 3 \~ (3-vaihevirta)

Joutokäyntipyörintänopeus (n₀)

- Moottori 2860 min ^-1 2860 min ^-1

- Vaihtotyökalut 35 min ^-1 70 min ^-1

Syöttö (f) 40 mm/min 80 mm/min

Nimellisteho (P) 1500 W 1500 W

Verkkojohdon pituus (sis. pistokkeen)

- RSG Ex 1500 (**) 2 x 20 m 2 x 20 m

- RSG Ex 18 A/B (**) 2 x 20 m 2 x 20 m

Suojausluokka ⊥/I ⊥/I

Kotelointiluokka IP X4 IP X4

*Sähkömoottori ja lisäkytkin räjähdysturvallisena toteutuksena (ATEX-yhtäpitävä)

Malli® RSG Ex 1500 A (**) RSG Ex 18 A (**) RSG Ex 1500 B (**) RSG Ex 18 B (**)

Mitat:

- Paino (m) 80 kg 80 kg

- Työkalun maks.∅ 220 mm 220 mm

- L_maks . 974 mm 1088 mm

- H_maks . 334 mm 334 mm

-B_maks. 450 mm 431 mm

-B_1 371 mm 371 mm

-B_2 201 mm 201 mm

-B_3 791 mm 991 mm

Putkijyrsinkoneiden määritys.

Putkijyrsinkone on tarkoitettu vapaana olevien putkikappaleiden ja asennettujen teräs- ja valuputkiljohtojen katkalsuun ja jyrsimiseen sekä putkien päiden vilstämiseen ennen hitsausta rakennustyömailla, tehdashalleissa ja ulkona. Putkijyrsinkone on tarkoitettu erikoisyrityksien asiantuntijoiden ei pysyvään päivittäisen käyttöön. Täydellisen putkijyrsinkoneen käyttö ei ole sallittu etukäteen suojatuilla alueilla.

Putkijyrsinkone ei ole tarkoitettu:

- käytettäväksi alueilla, joissa on räjähdysherkkä ilma.

- käytettäväksi voimakkaassa sateessa tai vedessä työskentelyyn.

- käytettäväksi lämpötila-alueen -20°C bis 40°C ulkopuolella.

- rajahdysalttiiden aineiden leikkaukseen.

- palavien aineiden leikkaukseen.

EY-direktiivi 94/9EG ATEX (Atmosphères Explosibles)

Huomautamme, että Fein mallin RSG Ex (**) putkijyrsinkoneet eivät ole sallittuja räjähdysalttiilla alueilla, eikä näillä putkijyrsinkoneilla sen tähden ole olemassa direktiivin 94/9EG mukaista EY-tyyppikoetustodistusta.

(Putkijyrsinkoneeseen RSG Ex (**) on alnoastaan rakennettu kaksi ATEX-mukaista komponenttia yhdessä sähkömoottorin ja lisäkytkimen kanssa.)

ATEX-direktiivi on voimassa ainoastaan EY-alueella.

Laitteen osat.

1 Kiinnitin
2 Sivulevyn kiinnitysruuvi
3 Sivulevy
4 Ohje
5 Pultti
6 Kierrekara
7 Syöttölaite
8 Syöttölaitteen lieriöruuvi
9 Sovitusruuvi
10 Kannatinakseli
11 Lukitusvipu
12 Kuusiokantaruvi
13 Aluslevy
14 Kiinnitin
15 Mutteri
16 Työkalukarapylkkä
17 Putkimutteri
18 Moottorin kiinnitysruuvi

19 Kieleke

20 Ketjupyörä

21 Syöttöaksell

22 Lukkorengas

23 Tappi

24 Työkalukarapylkän sulkuruuvi

25 Kantokahva (éristetyt tartuntapinnat)

26 Syvyysasteikko

27 Rihlamutteri

28 Syötön kytkentävipu

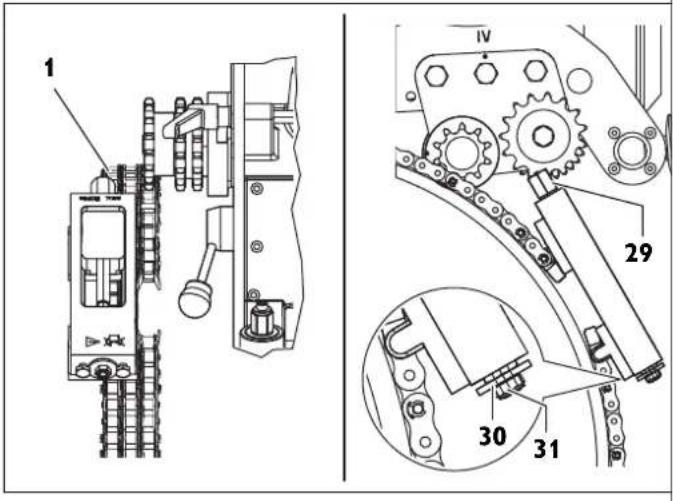

29 Kuusiokulma ketjunkiristin

30 Ketjunkiristimen laatta

31 Ketjunkiristimen lukkoruuvi

32 Ketjun nivelen lukkorengas

33 Ketjun nivelen pultti

34 Kantolenkki

Työturvallisuus.

Yleiset turvallisuusohjeet

VAROITUS Katso kaikki turvallisuusohjeet, neuvot, kuvitukset ja tekniset tiedot, jotka toimitetaan tämän sähkötyökalun kanssa. Turval-

Iisuus- tai käyttöohjelden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvasuosituksissa käytetty käsite "sähkötyökalu" tarkoittaa sekä verkkovirralla toimivaa sähkötyökalua (liitäntäjohdolla varustettu) sekä akkukäyttöistä sähkötyökalua (Ilman sähköjohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kiplinöltä, jotka saattavat sytyttää pölyn tai höyryn.

c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomlosi muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistutulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistoraslat vähentävät sähköiskun vaaraa.

b) Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.

c) Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun risklä.

d) Älä käytä verkkjojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistutulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, oljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähkölskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsujoaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.

c) Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistutulpan pistorasiaan käynnistyskytkimen ollessa käyntlasennossa, altistat itsesi onnettomuuksille.

d) Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörlvään osaan, saattaa aiheuttaa tapaturman.

e) Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g) Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.

h) Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkel-linenkin huolimattomuus voi aiheuttaa vakavia vammoja.

4) Sähkötyökalun käyttö ja huolto

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkilmellä, on vaarallinen ja täytyy korjauttaa.

c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymilsen.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisla, jos niitä käyttävät kokemattomat henkilöt.

a) Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyökaluista.

f) Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, elvät jumitu herkästi ja nilitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa alheuttaa vaaratilanteita.

h) Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

5) Huolto

a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.

Putkijyrsinkoneen erityiset turvallisuusohjeet.

Ota kansalliset tapaturmantorjuntaohjeet huomloon putkijyrsinkoneen käyttönotossa, työskentelyssä ja huollossa.

Ota huomioon lakisääteiset räjähdysturvadirektiivit.

! Huolehdi työstettävän putken tukevasta asennosta. Ohjeiden huomioitta jättäminen vol johtaa vakavaan loukkaantumiseen tai kuolemaan.

Sähkötoimiset putkijyrsinkoneet (rakenne RSG Ex [\*\*]).

Verkkojännitteen ja putkijyrsinkoneeseen merkityn jännitteen tulee täsmätä.

Putkijyrsinkoneen liitäntä tulee varmistaa 20 A sulakkeella.

Tarkista verkkojohto ja mahd. jatkojohto säännöllisesti!

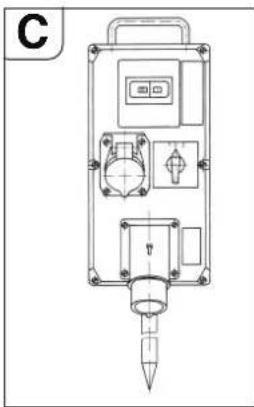

Liitä putkijyrsinkone kytkinlaiteyhdistelmään alnoastaan pääkytkimen ollessa pois-kytkettynä.

Kytkinlaiteyhdistelmän tulee aina olla käyttäjän tavoitettavissa.

Käyttö.

Pidä kahvat ja kahvapinnat kuivina, puhtaina ja vapaana öljystä sekä rasvasta. Liukkaat kahvat ja kahvapinnat eivät suo turvallista käyttöä ja sähkötyökalun hallintaa odottamattomissa tilanteissa.

Tartu laitteeseen sen eristetyistä kahvapinnoista, jos teet töitä kohteissa, joissa työkalu saattaa osua rakenteissa piilossa oleviin sähköjohtoihin. Jos laite osuu jännitteelliseen johtoon, sen metalliset osat saattavat johtaa sähköä, mistä on seurauksena sähköisku.

Älä ylikuormita putkijyrsinkonetta. Käytä oikeaa vaihtotyökalua työhösi. Oikealla vaihtotyökalulla työskentelet paremmin ja turvallisemmin.

Älä käytä putkijyrsinkonetta, jonka käynnistyskytkin on viallinen. Putkijyrsinkone, jota el enää volda käynnistää ja pysäyttää, on vaarallinen ja se täytyy korjata.

Katkaise energiansyöttö ennen kuin säädät laitetta tai vaihdat vaihtotyökaluja. Nämä varotoimenpiteet estävät putkijyrsinkoneen tahattoman käynnistymisen.

Älä anna sellaisten henkilöiden käyttää putkijyrsinkonetta, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Putkijyrsinkoneet ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

Huolla putkijyrsinkonetta säännöllisesti. Etsi putkijyrsinkoneesta mahdolliset vau- riot tai muut tekijät, jotka saattaisivat haitata putkijyrsinkoneen käyttöä. Putkijy- sinkone, joka ei ole kunnossa, tulee korjata ennen käyttöä. Monet vältettävissä olevat onnettomuudet johtuvat huonosti kunnossapidetystä putkijyrsinkoneista.

Käytä putkijyrsinkonetta, lisätarvikkeita ja vaihtotyökaluja jne. tämän käyttöohjeen ohjeiden mukaisesti, jolloin työn vaatimukset ja suoritettava toiminta tulee huomioida. Putkijyrsinkoneiden käyttö muuhun kuin sille määrättyihin toimintoihin, saattaa johtaa vaarallislin tilantelsilin.

Toimintatapa (katso kuva A).

Putkijyrsinkone leikkaa ja jyrsii vapaana olevia putkikappaleita ja asennettuja putkijohtoja lastuavan työstön vaihtotyökalujen avulla. Ne kiristetään koneen kiinnityslaitteen avulla putken ulkopintaan ja liikkuvat itsenäisellä syötöllä putken ympäri. Työkaluina toimivat metallipyörösahanterät ja muotojyrsimet, joiden leikkauspinta riippuen putkiaineesta on HSS-terästä tai kovametallia.

- Leikkuusyvyyden asetus tapahtuu työkalukarapylkästä (16), joka on laakeroltu kääntyvänä molempiin sivulevyihin (3) ja voidaan siirtää kierrekaran (6) avulla.

- Syöttöakselia (21), joka välittää työn syöttöliikkeen syöttöpyörien kautta, käyttää työkalukaraa 2 kierävaihdeaskeleen avulla.

- Syöttöliikkeen voi kytkeä päälle ja pois syötön kytkentävivulla (28). Luistokytkin suojaa syöttökoneistoa ylikuormalta.

Työkalukaran laakerointi on tehty erityisen jäykäksi. Työkalupylkän käyttövoimana toimiva öljykylpyvoideltu päävoimansiirto koostuu planeetta- ja kieräpyörästöstä.

Pyörästö on mitoitettu niin, että ketjun ajoittainen jarrutus pysähdykseen asti voidaan suorittaa vahinkojen syntymättä. Kaikki pyörästön aksellt toimivat vierintälaakereissa.

Akseleilla varustetun konerungon tehtävä on ohjata kiinnitetty putkijyrsinkone putkeen sekä siirtää leikkaus- ja syöttövoima siihen.

- Sovitus kunkin putken ulkohalkaisijaan saavutetaan kannatinakselin (10) siirrolla.

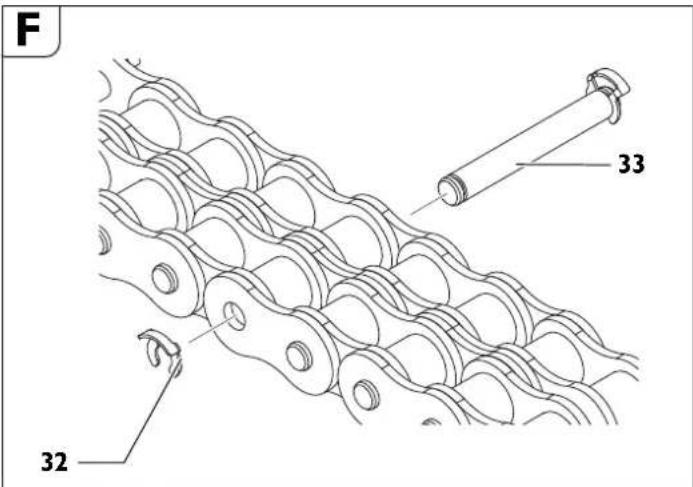

Kiinnitysketjut on koottu yksittäisistä keskenään samankokoisista ketjunkappaleista.

Tarvittavien ketjupätkien määrä sekä klinnitysketjujen pituus rilppuu putken ulko-halkaisijasta.

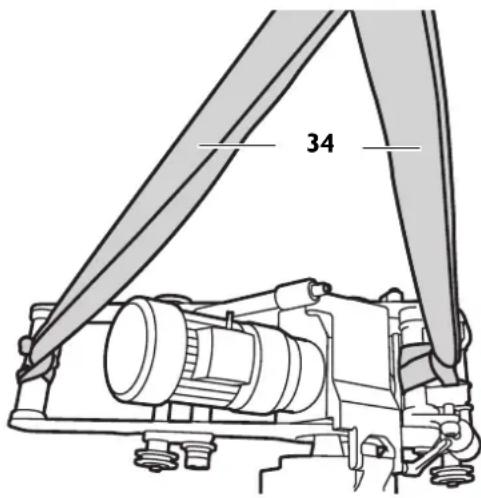

Imurin siirtäminen.

B

34

Loukkaantumisvaara putkijyrsinkoneen kuljetuksessa. Kuljeta putkijyrsinkone ainoastaan toimitukseen kuuluvien kantolenkkien (34) avulla tai vähintään kolmen henkilön toimesta.

Ennen käyttöönottoa.

Työkappaleen odottamattomat liikkeet muodostavat loukkaantumisvaaran. Varmista ennen työstöä työkappale odottamattomien liikkeiden varalta. Työ

kappaletta työstettäessä on olemassa vaara työkappaleen odottamattomista pyö- rähdyksistä, putoamisesta tai siirtymisestä.

Konetta saa käyttää ainoastaan moitteettomassa kunnossa. Tarkista ennen jokalsta käyttöönottoa, että koneessa ei ole kulunelta tai vaurioitunelta vaihtotyökaluja tai komponentteja. Kuluneet tai vaurioituneet vaihtotyökalut ja komponentit tulee välittömästi vaihtaa uusiksi.

Esityöt työstettävässä putkessa.

• Tue putket, jotka leikataan varastopaikassa niin, että vaihtotyökalu ei jää puristukseen.
• Asennettujen putkien kohdalla täytyy 1 m matkalla joka kohdassa olla vähintään 50 cm etäisyys kuopan reunaan, putken ulkopinnasta mitattuna.
• Työstettävän pinnan tulee olla vapaa liasta ja maasta. Käsittelykohdassa olevat pehmeät suojakalvot on poistettava etukäteen.
• Leikkuutyökalu tulee valita vastaamaan putkiainetta, tarvittavaa käsittelymuotoa ja jäähdytysvoitelua.
• Poista hitsaussaumat juoksupyörien ja ketjujen alueelta.

Lisää tietoa saat voitelu- ja jäähdytysainetoimittajiltasi. (Katso myös paineilmajäähdytysvoitelulaltelsto 9 12 01 002 00 4)

Voiteluaine lämpötilassa 0 °C:

- Voiteluaine BIOCUT 1 L - 3 21 32 039 00 0 - Voiteluaine BIOCUT 5 L - 3 21 32 040 00 0

Voiteluaine lämpötilaan 25°C asti:

- Voiteluaine 1 L - 3 21 32 042 00 0

- Voiteluaine 5 L - 3 21 32 043 00 0

Esityöt putkijyrsinkoneessa (katso kuva A).

- Avaa kiristysvipu (11).

- Nosta työkalukarapylkkä (16) ylös syöttölaitteessa (7) olevalla kammella (työkalupakissa).

- Poista sovitusruuvit (9) ja asenna kannatinakseli (10) uudelleen taulukon (4) tie-tojen mukaan ajankohtaisella putken ulkohalkaisijalla.

- Kiristä sovitusrúuvit (9) uudefleen-

RSG Ex 1500 A/B (**)

P	D[mm] [inch]
I 250 – 400 9.8	15.7
II 400 – 600 15.7	-23.6
III 600 – 900 23.6	-35.3
IV 900 – 1500 35.3	-58.9

RSG Ex 18 A/B (**)

P	D[mm] [inch]
I 250 – 400 9.6.	-15.7
II 400 – 600 15.7	-23.6
III 600 – 800 23.6	-31.5
IV 800 – 1000 31.5	-39.4
V 1000 – 1300 39.4	-51.2
VI 800 – 3000 51.2	-118.1

P: Kannatinakselin asento

D: Putken halkaisija

- Levitä klinnitysketjujen klinnittimet (1) klertämällä jousimaljaa, jotta rllittävä kiristysmatka on saatavilla, kun putkijyrsinkone on asetettu paikalleen.

Kokoa yhteen putken ulkohalkaisijalla sopivat kiinnitysketjut.

Sijoita putkijyrsinkone putken päälle ja varmista se nostolaitteella luiskahtami- sen estämiseksi.

Kokoa yhteen putken ulkohalkaisijalle sopiva ohjausketju ketjunkiristimellä.

- Kiinnitä ohjausketju 10 mm etäisyydelle kiinnitysketjusta, jyrsinlaitteen vastakkaiselle puolelle. Etälsyys ohjausketjun pultlsta kiinnitysketjun pulttlin on 10 mm.

- Tarkista kehän etäisyys ainakin kolme kertaa.

Kiinnitä putkijyrsinkone putkeen.

Nivelketjujen kiinnitys.

• Aseta vielä avoinna olevat nivelketjut putkijyrsinkoneen kummallakin puolella putken yli.
• Nosta pútkijyrsinkonetta ja työnnä nivelketjut ketjupyörien (20) alle niin, että nivelketjut ovat hammastuksessa, kun putkijyrsinkone on asetettu paikoilleen.
• Ohjaa nivelketjujen vapaat päät kiinnittimen (14) ketjupyörien ja kielekkeen (19) yli.
• Sulje nivelketjun molemmat päät pultila (3 02 17 216 00 4) ja kahdella lukko-renkaalla (4 26 34 020 00 5).

Teräketjujen kiristys (katso kuva A).

• Aseta nivelketjut seuraavaksi putken päälle kiertämällä kumpaakin jousimaljaa (1) kevyesti. Suorista putkijyrsinkone tarkasti työntämällä sitä muutaman kerran edestakaisin.
• Kirlstä nivelketjut klertämällä jouslmaljoja kunnes tappi (23, kuva A) asettuu jousimaljan ympärykseen jyrsityn uran pitkittäisreikään.
• Kiinnitä leikkuuvaiheen aikana huomiota tapin sijaintiin. Jos putki ei ole pyöreä, täytyy nivelketuja joko kiristää tai väljentää. Irrota kakki 4 käsikahvaa ennen leikkaustoimenpidettä

Tapaturmavaara!

Älä kiristä jousimaljaa tämän pisteen yli!

Vaihtotyökalujen asennus.

Loukkaantumisvaara

Loukkaantumisvaara tahattoman käynnistyksen johdosta. Irrota verkkopisto-tulppa ennen vaihtotyökalun asennusta.

Loukkaantumisvaara

On olemassa leikkuuviillon vaara vaihtotyökalun terävien leikkuusärmien takia. Käytä suojakäsineitä vaihtotyökalun asennuksessa ja irrotuksessa.

Loukkaantumisvaara

Kuuma vaihtotyökalu muodostaa polttamisvaaran. Käytä suojakäsineitä vaihtotyökalun irrotuksessa.

Käytä suojakäsineltä.

ä ainoastaan vaihtotyökaluja, joiden leikkuuterät ovat moitteettomia.

- Puhdista työkalukaran sovitus ja kosketuspinnat ennen sen asennusta.

- Asenna vaihtotyökalu välikelaattoja käyttäen.

- Kiristä työkalun kiristysmutteri.

- Puhdista työkalukaran sovitus ja kosketuspinnat ennen sen asennusta. - Asenna vaihtotyökalu välikelaattoja käyttäen. - Kiristä työkalun kiristysmutteri.

Käyttöönotto.

Putkijyrsinkone:

Käytä sähkökäyttöisten putkijyrsinkonelden esikyt-kennässä kytkentälaiteyhdistelmää, jossa on seuraa-vat komponentit:

-Pääkytkin/suunnanyaihtokytkin
-Moottorinsuojakytkin
-Alijännitelaukaisin
-Liittimet

Pääkytkintä käytetään laitteen käynnistykseen ja kiertosuunnan vaihtamiseen. Moottorinsuojakytkin ja alijännitelaukaisin muodostavat yksikön. Moottorinsuojakytkin katkaisee virran ylikuormalla, verkkojännitteen häiriön tapahtuessa alijännitelaukaisin kytkee putkijyrsinkoneen irti sähköverkosta, tahattoman jälleenkäynnistyksen estämiseksi.

Putkijyrsinkone otetaan uudelleen käyttöön aktivoimalla moottorinsuojakytkintä.

Kytkentälaiteyhdistelmä on sijoitettava niin, että käyttäjä milloin vain voi saavuttaa sen.

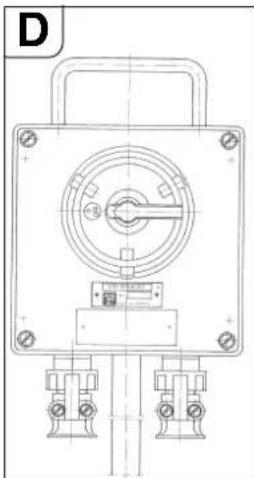

Putkijyrsinkone osittaisena räjähdysturvarakenteena:

Käytä kytkentälaiteyhdistelmän eteen kytkinkotelo ylimääräisellä käynnistyskytkimellä putkijyrsinlaitteen käyttöä varten vyöhyke 2 räjähdysvaarallisissa tilolssa.

Kytkinkotelo on sijoitettava niin, että käyttäjä mil- loin vain voi saavuttaa sen.

Räjähdysvaara

Kytkentälaiteyhdistelmä on sijoitettava vyöhykkeen 2 ulkopuolelle.

Käyttö.

Loukkaantumisvaara

Suojakannen on käytön aikana oltava täysin suljettuna ja lukittuna!
! Loukkaantumisvaara ympäristöön sinkoutuvista lastuista Ne volvat alheuttaa loukkaantumisia. Ole tarkka, ettel vaaravyöhykkeellä ole henkilöitä.
Tulipalovaara ympäristöön sinkoutuvista lastuista Ole tarkka, ettei vaaravyöhykkeellä ole helposti syttyviä esineitä.
Loukkaantumisvaara

Putkijyrsinkonetta käynnistettäessä on olemassa ympäri sinkoutuvien osien muodostama loukkaantumisvaara. Poista kampi ennen jokaista putkijyrsinkoneen käyttöä.

Käynnistysvaihe

Sähkömoottorilla varustettujen putklijyrsinkoneiden kohdalla on varmistettava, että työkalun kiertosuunta on oikea. Kiertosuunnan voi vaihtaa suunnanvaihtokytkimellä

Loukkaantumisvaara

Koneen käydessä kiertävät osat muodostavat loukkaantumisvaaran. Vaaravyöhykkeelle saa mennä vain asetustöitä varten, noudattaen turvallisuuden kannalta merkittäviä toimenpiteitä.

• Kytke pois syöttökoneisto syötön kytkentävivulla (28).
• Käynnistä putkijyrsinkone.
• Avaa kiristysvipu (11) ja käännä kammen avulla pyörivä sahanterä mahdollisimman syvälle putkeen. Syvälle upotettu sahanterä stabilisoi leikkauksen kulkua.
  – Valltse jyrsinnässä tyokalun mahdollisimman plenen kosketuksen. Lastuvirta kasvaa lisääntyvällä leikkaussyvyydellä.
• Upota vaihtotyökalu n. 3 mm tarvittavaa syvemmälle, palauta se sitten tarvitta-valle syvyydelle, jolloin vaihtotyökalu on ilman kosketusta.
• Anna työkalun paikantaa putken yläpinnan syvyysasteikkoa käytettäessä. Avaa rihlattu mutteri (27) ja aseta osoitin (28) asentoon 0. Kiristä rihlattu mutteri (27) uudelleen. Syöttösyvyyden voi lukea asteikolta.
• Sammuta putkijyrsinkone.
• Lukitse seuraävaksi asetus kiristämällä kiristysvipua (11).
• Käynnistä putkljyrsinkone uudelleen.
• Kytke syöttököneisto syötön kytkentävivulla (28).
• Heti moottoritehon riittäessä, tulee putken seinä lävistää yhdellä leikkauksella.
• Asennetut putket voivat antaa periksi sahattaessa saattaan vaihtotyökalun puristukseen rakoon. Tämän takla tulee toimitukseen kuuluvat killat lyödä rakoon säännöllisin välein sahaustyökalun takana. Räjähdysvaarallisilla alueilla tulee käyttää kiiloja (6 33 05 013 00 2) (RSG Ex 1500 A/B (**) toimitukseen kuuluvia tarvikkeita) ja kipinättömästä aineesta valmistettua vasaraa.

• Vältä putkijyrsinköneen ylikuormitusta.

• Ylikuormitus esiintyy, jos käynnissä olevaa työkalua sisään syötettäessä moottorin kierrosluku laskee huomattavasti.

• Tämä johtaa samanaikaisesti lastumistehon pienenemiseen.
• Kiinnitä työkappale (irtisahattu putkikappale), sen tukemiseksi ennen putoamista.

Paksuseinäisissä putkissa (s > 10 mm) tulee hitsaussauma jyrsiä useassa kierrok- sessa.

Leikkauksen yhtenevään kulkuun vaikuttavat seuraavat tekijät:

• Putkijyrsinkoneen suuntaus käynnistyksessä,
• putken geometrinen poikkeama ympyrä- tai sylinterimuodosta,
• vaihtotyökalun terävyys,
• materiaalin kovuus.

Putkijyrsinkone on säädetty niin, että putkihalkaisijoilla 300 mm ja 600 mm leikkausviivan alku ja loppu ovat lähes päällekkäin.

Johtuen ohjausakselin epäkeskisyydestä, asetusmerkki (24, katso kuva E) on sitova alnoastaan kahden annetun halkaisljan kohdalla. Suuremmilla putkihalkaisljoilla on määrätyissä tilanteissa säädettävä uudelleen.

Putkijyrsinkoneiden takaisinajo (RSG Ex [\*\*]).

Aineelliset vahingot!

Ennen putkijyrsinkoneen takaisinajoa, on työkalun ja volmansilirron vaurioiden välttämiseksi varmistettava, että vaihtotyökalu on ajettu ulos.

• Kytke pois syöttökoneisto syötön kytkentävivulla (28).
• Avaa kiristysvípu (11).
• Vaihtotyökalun ulosajo.
• Kytke pääkytkin/suunnanvaihtokytkin asentoon "0" (pois).
• Kytke suunnanvaihtokytkin takaisinpyörimiselle.
• Kiristä kiristysvipua (11).
• Kytke syöttökoneisto syötön kytkentävivulla (28).

Putkijyrsinkone ei sovellu leikkaukseen takaisinpyörinnässä!

Ohjeita jäähdytykseen ja voiteluun.

Aineelliset vahingot!

Vaihtotyökalua tulee jyrsinnässä jäähdyttää ja voidella. Riittämättömällä jäähdytyksellä ja voitelulla saattavat lastut jäädä puristukseen. Tämä voi johtaa työkalurikkoon.

Noudata käytettyjen jäähdytysaineiden valmistajan tietoja/-ohjeita.

• Valurautaputket tulee aina leikata kuivana ilman jäähdytysvoiteluainetta.
• Sahanterät tai jyrsimet jäähdytetään saippuavedellä saostamattomasta teräksestä tehtyjä putkia leikattaessa.

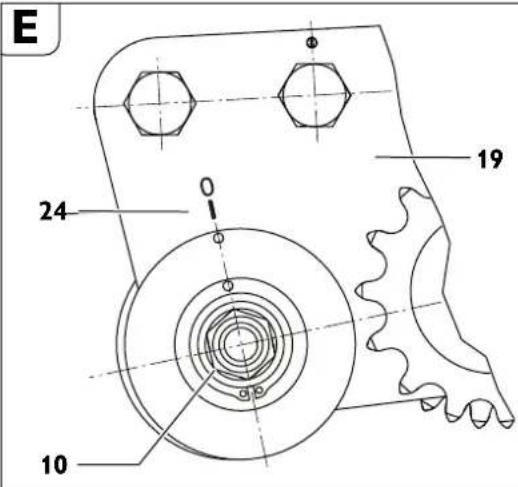

Käyntitarkkuuden asetus.

E 24 0 19 10

• Avaa mutteri (15, katso kuva A) SW 46.
• Kierrä akselia (10) suhteessa kielekkeeseen (19).
• Kiristä mutteri (15).

Kiertämällä kannatinakselia (10) myötäpäivään (valhtotyökalun suuntaan) valhtotyökalu liikkuu oikealle (katseen suunta on sama kuin putkijyrsinkoneen liikesuunta).

Kun kiertää kannatinakselia vastapäivään, vaihtotyökalu liikkuu vasemmalle.

Ketjun nivelien lisäasennus.

F 33 32

Lisää ketjun nivellä saa asentaa vain niltä varten tarkoitettuihin paikkoihin.

• Poista lukkorengas (32).
• Polsta pultti (33).
• Asennä haluttu määrä ketjun niveliä.
• Erikokoisla ketjun niveliä kuuluu koneen lisätarvikkeisiin.
• Asenna pultti (33).
• Asenna uusi lukkorengas (32).

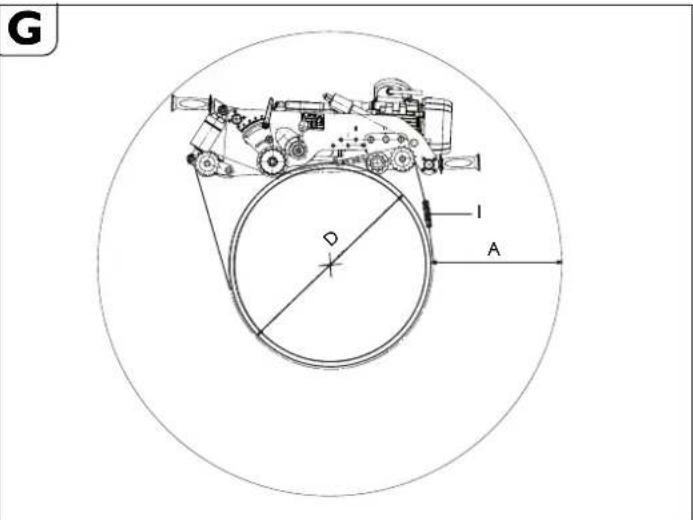

Putkijyrsinkoneen kiinnitys.

G I A

"A" tarvittava työtila suurimmalla leikkaussyvyydellä.
"D" putken ulkohalkaisija
"ī" ketjukappaleiden lukumäärä putken halkaisijalla "D".

RSG Ex 1500 A/B

Kannatinak-selin asento	D A tarvittava ket-		jun pituus sivua kohti	ketjun koko-naispituus	i*
	[mm] [mm]	[mm] [mm]
1	250	400	1427	2854	5
	300	392	1525	3050	5
	350	384	1632	3264	6
	400	378	1744	3488	6
2	400	381	1782	3564	6
	450	375	1898	3796	7
	500	369	2019	4038	7
	550	364	2144	4288	7
	600	360	2273	4546	8
3	600	362	2302	4604	8
	650	357	2433	4866	8
	700	352	2566	5132	9
	750	348	2702	5404	9
	800	344	2840	5680	10
	850	340	2862	5724	10
	900	337	3001	6002	10

4	900	348	3142	6284	10
	950	345	3284	6568	11
	1000	342	3428	6856	11
	1050	340	3464	6928	11
	1100	337	3607	7214	12
	1150	335	3751	7502	12
	1200	333	3896	7792	13
	1300	331	4062	8124	13
	1400	329	4338	8676	14
	1500	328	4355	8710	14

*Tilausnumero 3 02 31 013 02 7 koostuen 10 ketjukappaleesta joiden jokainen pituus on 635 mm.

RSG Ex 18 A/B

Kannatinak-selin asento	D A tarvittava ket-		jun pituus sivua kohti	ketjun koko-nalspituus	i*
	[mm] [mm]	[mm] [mm]
1	250	587	1427	2854	5
	300	576	1525	3050	5
	350	564	1632	3264	6
	400	553	1744	3488	6
2	400	522	1782	3564	6
	450	511	1898	3796	7
	500	501	2019	4038	7
	550	492	2144	4288	7
	600	483	2273	4546	8
3	600	453	2302	4604	8
	650	445	2433	4866	8
	700	437	2566	5132	9
	750	429	2702	5404	9
	800	422	2840	5680	10
4	800	396	2862	5724	10
	850	393	3001	6002	10
	900	390	3142	6284	10
	950	386	3284	6568	11
	1000	383	3428	6856	11
5	1	390	34640	69Q8	11
	1050	387	3607	7214	12
	1100	385	3751	7502	12
	1150	382	3896	7792	13
	1200	379	4062	8124	13
	1300	374	4338	8676	14
6	1	387	43550	8700	14
	1400	382	4651	9302	15
	1500	378	4950	9900	16
	1600	373	5250	10500	17
	1700	369	5553	11106	18
	1800	366	5857	11714	19
	1900	362	6162	12324	20
	2000	359	6468	12936	21
	2100	356	6775	13550	22
	2200	353	7083	14166	23
	2300	350	7391	14782	24
	2400	348	7700	15400	25
	2500	346	8009	16018	26
	2600	343	8319	16638	27
	2700	341	8629	17258	28
	2800	339	8940	17880	29
	2900	337	9251	18502	30
	3000	335	9562	19124	31
*Tilausnumero 3 02 31 013 02 7 koostuen 10 ketjukappaleesta joiden jokainen pituus on 635 mm.

Optimaalisen ketjun esijännityksen saavuttamiseksi vol mahd. käyttää työkalulau-kussa olevat puolet ketjunkappaleet, joiden pituus on 31,75 mm.

Esimerkki:

Putken halkaisijalle D=400 mm tarvitaan 6 ketjunkappaletta (Tilausnumero 30231013027).

Uraohjaus ohjausketjun avulla

H

1 IV 29 30 31

Kokoa ohjausketjun pituus taulukon mukaan

Optimaalisen ketjun esijännityksen saavuttamiseksi vol mahd. käyttää työkalulau-kussa olevat puolet ketjunkappaleet, joiden pituus on 31,75 mm.

Ohjausketjun pituus

Putken halkaisija	Ketjun pituus	Ketjun kappaleet
[mm] [mm]	635 mm 63,5 mm 31,75 mm
250 710 1 1	1
300 870 1 4	0
350 1030 1	6 1
400 1190 1	9 0
450 1344 2	1 1
500 1500 2	4 0
550 1660 2	6 1
600 1809 2	8 1
650 1970 3	1 1
700 2130 3	4 0
750 2290 3	6 1
800 2440 3	8 1
850 2600 4	1 0
900 2760 4	4 0
950 2921 4	6 0
1000 3079	4 8 1
1100 3397	5 3 1
1200 3714	5 8 1
1300 4032	6 3 1
1 4	0	0 4	3 3	0 6
1 5	0	0 4	6 4	0 7

Tilausnumero 3 02 31 034 01 0 (l = 635 mm)

Tilausnumero 3 02 31 036 01 0 (l = 63,5 mm)

Tilausnumero 3 02 31 035 01 0 (l = 31,7 mm)

• Kiinnitä ohjausketju pultilla ja lukkorenkaalla toiseen kahdesta ketjunkiristimes- sä olevasta ketjunkappaleesta
• Pujota ohjausketjun ohjausnuora kahden ohjausketjupyörän alta läpi (kuva H).
• Kiinnitä ohjausketjun vapaa pää ketjunkiristimeen pultilia ja lukkorenkaalla.
• Aseta ohjausketju putkeen kiertämällä ketjunkiristimessä (2) olevaa kuusikantaa.
• Oikaise ohjausketju 10 mm etäisyydellä (käyttöketjun pultista ohjausketjun pulttiin) ja tarkista ympärysmittaa kolmesti.
• Kiristä ketjunkiristin kuusikannasta (29) kunnes levy (30) koskettaa ketjunkiris- timen koteloa (kiristysalue n. 50 mm). (Maks. kiristysmomentti 50 Nm)

Huomio loukkaantumisvaara!

Älä missään nimessä kierrä kolmea etusivussa olevaa varmistinruuvia (31). (katso kuva H)

Lopputyö jokaisen työpanoksen jälkeen.

• Vaihtotyökalun ulosajo.
• Sammuta putkijyrsinkone.
• Vaihtotyökalun irrotus.
• Putkijyrsinkoneen irrottaminen.

Putkijyrsinkoneen varastointi.

- Ulkoisten metalliosien suojaus korroosiota vasten.

- Putkijyrsinkoneen kuiva várastointi.

Huolto ja korjaus.

Huolettavia ja korjattavia.

Ota FEIN asiakaspalveluun yhteyttä, jos sinulla on korjausta vaativia FEIN sähkötyökaluja tai tarvikkeita. Osoitteen löydät Internetistä osoitteesta www.fein.com. Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Käytä varaosina vain alkuperäisosia.

Seuraavat osat voi tarvittaessa vaihtaa itse: Vaihtotyökalut, käsikahvat, ketju, ketjun nivelet

Konetta saa käyttää ainoastaan moitteettomassa kunnossa. Kuluneet tai vauri-oituneet vaihtotyökalut ja komponentit tulee välittömästi vaihtaa uusiksi.

Loukkaantumisvaara

suojattava tahattomalta käynnistykseltä.

Irrota verkkopistotulppa ennen kaikkia putkijyrsinkoneeseen kohdistuvia töitä!

Yleisiä ohjeita

Asennustyöt saa suorittaa alnoastaan koulutettu henkilökunta.

Hoito ja huoltotyöt sisältävät pääosin seuraavaa:

- Putkijyrsinkoneen ja kiinnitysketjujen ulkoinen puhdistus.

- Koko putkijyrsinkoneen silmämääräinen tarkistus.

- Vaihteistoöljyn vaihto.

- Liikekierteen ja ketjujen voitelu.

- Kiinnitys- ja küljetusläittelston työkalukarapylkän ohjausten voitelu.

- Vaihda työkalujen tarrat ja varo-ohjeet uusiksi.

Nivelketjujen hoito

Puhdista suuren lian poistamisen jälkeen nivelketjut perusteellisesti pesubensilinillä, palööljyllä tai vastaavalla, samalla ketjun niveliä liikuteltaessa.

Voitelun takaamiseksi ketjut asetetaan sitten useaksi tunniksi paksujuoksuiseen öljyyn, esim. vaihteistoöljyyn SAE 140.

Tapaturmavaara!

Ennen uudelleenkäyttöä ketjun nivelet ja niiden moitteeton kunto tulee tarkistaa perusteellisellä silmämääräisellä tarkistuksella. Vialliset osat tulee vaihtaa uusiin ja puuttuvat lukkolaatat korvata.

Liitäntäjohto

Jos sähkötyökalun liitäntäjohto on vaurioitunut, tulee valmistajan tai hänen edustajansa vaihtaa se uuteen.

Syöttölaite (katso kuva A)

• Putkimuttereiden 17) ulkopinnat on pidettävä puhtaana ja ruosteettomina ja mutterit on aina rasvattava kevyesti.
• Vaihteistoöljyn vaihdon yhteydessä tulee liikekierteet puhdistaa ja rasvata.

Purkaaminen:

• Poista lieriöruuvi (8).
• Vedä pultit (5) irti kannesta.
• Seuraavaksi kierretään syöttölaite kammella irti putkimutterista.
• Puhdista ja rasvaa kierreosat (katso kappaletta Voiteluaineet ja voitelukaavio sivulla 110).
• Vaihda vaurioituneet kaavintarenkaat uuslin.

Asennus:

Asennus tapahtuu käänteisessä järjestyksessä. Älä vahingoita kaavintarenkaita asennuksessa!

Kiinnitin

Vältä likaamasta jousimaljassa olevien silmäruuvien (3, kuva l) kierrettä. Puhdista ja rasvaa kierteet tarvittaessa.

Voiteluaineet ja voitelukaavio

Voitelualne ARAL öljy Dægol	Täyttömäärä Lämpötila-alue 1 [°C]	Erittely
BMB 460 2 litraa 0	- +60 Valhtelstoöljy
BMB 100 2 litraa -20	- +40

Toimituksessa työkalukarapylkkään on täytetty ARAL öliy Degol BMB 100. Neuvomme ehdottomasti luopumaan muun vaihteistoöljyn käytöstä.

Liukupintojen voiteluaineet

Liukupintojen voiteluun ja holtoon suosittelemme hapottomia vedenkestäviä merkkiliukulaakerirasvoja.

3 2 3 3 3

Voitelukohta Voitelu- tal käyttöalne
2 (voimansiirto) Katso taulukko Voiteluöljy työkaluka-rapylkkää varten
3 (liukupinnat ja liikekierre) Liukulaakerirasva

Viankorjaus (Rakenne RSG Ex [**]).

Toimintahäiriö Mahdolliset syyt Toimenpiteet
Moottorin ja vaihtotyökalun toiminta lakkaa	Hyvin matalat ympäristölämpötilat	Käytä FEIN-vaihteistoöljyä matalissa lämpötiloissa
	Tylppä vaihtotyökalu Vaihda vaihtotyökalu
	Ei verkkojännitettä Tarkista verkkoliitäntä ja kytkentälaitteet
	Väärä verkkojännite Tarkista verkkoliitännän tiedot
	Syöttö on liian nopea tai materiaalin polsto kierrosta kohti liian suuri	Sovita volmansilirto ja/tai pienennä upotussyvyys
	Öljyhäviö valhdelaatikossa	Etsi vuoto ja korjaa se – Lisää öljyä
	Liiallinen lämmönnousu moottorissa Aktivoi kytkentälaiteyhdistelmä 3 07 02 041 01 4 uudelleen
Viallinen ketjupyörä Vaurioitunut ketjun osa Vaihda ketjun osa
		Ketju väärin liltetty
		Ketjupultti vain osittain sisällä
Viallinen leikkauskulku	Väärin viritetty putkijyrsinkone ja ketju	Katso kappale "Esityöt putkijyrsinkoneessa (katso kuva A)." sivulla 107 ja luku "Putkijyrsinkoneen kiinnitys putkeen" sivulla 107
	Ohjausakseli ei ole epäkeskinen	Jälkisäädä käyntitarkkuutta, katso kappale "Käyntitarkkuuden asetus" sivulla 108
	Tylppä vaihtotyökalu Valhda vaihtotyökalu
	Vinosti tai pystysuoraan laakeroitu putki tai epäpyöreä putki.	Käytä uraohjauslaite, katso kappale "Putkijyrsinkoneen kiinnitys putkeen" sivulla 107 ja luku "Uraohjaus" sivulla 110
	Ylikuormitettu vaihtotyökalu	Sovita voimansiirto ja/tai pienennä upotussyvyys
Vähentynyt tai toimimaton konetoiminta	Ei verkkojännitettä	Tarkista verkkoliitäntä ja kytkentälaitteet
	Kytkintä ei olla aktivoitu	Tarkista kytkin
	Kytkin luistaa	Sovita voimansiirto tai anna FEIN-tehtaan säätää kytkimen vastemomentti
Voimakas värinä Syöttö liian nopea	Sovita voimansiirto
	Vaihtotyökalu liian syvällä	Nosta vaihtotyökalu ylemmäs
	Kiristysvipua (11) ei ole vedetty	Vedä kiristysvipu kiinni
	Ketju löysällä	Tarkasta ketjun kireys
	Tylppä vaihtotyökalu Valhda vaihtotyökalu

Takuu.

Tuotteeseen pätee takuu, joka lakisäteisin määräyksen vaaditaan sen tuontimaassa.

Vaihtotyökalut ja tarvikkeet.

Pyörösahanterät

1

2

3

Malli 1, HSS, voimansiirtomallille:
A, B - teräsputkien työstöön
∅	Leveys	Kier	Hampai-den luku-määrä	Maks. leik-kaussy-vyys	Tilausnumero
(mm)	(mm)	(kg)		(mm)
160	4	0,5	50	25	6 35 02 022 00 6
180	4	0,7	60	35	6 35 02 037 00 8
200	4	0,9	64	45	6 35 02 053 00 7
220	4	1,3	70	55	6 35 02 041 00 1

∅	Leveys	Kier	Hampai-den luku-määrä	Maks. leik-kaussy-vyys	Tilausnumero
(mm)	(mm)	(kg)		(mm)
160	4	0,5	50	25	6 35 02 022 00 6
180	4	0,7	60	35	6 35 02 037 00 8
200	4	0,9	64	45	6 35 02 053 00 7
220	4	1,3	70	55	6 35 02 041 00 1
Malli 2, HSS, volmanslirtomalille:
B - valurautaisten putkien työstöön
∅	L	e	v den luku-määrä	eMaks. leiky kaussy-vyys	Tilausnumero K
(mm) (mm)	(kg) (mm)
160 4 0,5	40 25 6 35	02 050 00	1
180 4 0,7	46 35 6 35	02 098 00	0
200 4 0,6	50 45 6 35	02 099 00	4

Malli 3, HSS, kovametallihampailla, voimansiirtomallille:
A, B - valurautaputkien työstöön (myös sementtivuorauksella) ja seostamatto-mille teräsputkille 400 N/mm2 asti
∅	L	e	v den luku-määrä	eMaks. leik-y kaussy-vyys	Tilausnumero K
(mm) (mm) (kg) (mm)
160 4 0,5	40 25 6 35	02 080 00	8
180 4 0,7	44 35 6 35	02 061 00	9
200 4 0,9	50 45 6 35	02 084 00	2

Sovituskiila

B x H x L
mm
6 x 6 x 32 4 02 21 044 00 0
8 x 7 x 32 4 02 21 050 00 5

Kuljetyssäiliö

pituus x leveys x korkeus
mm
1000 x 800 x 395 3 39 01 114 00 7

Muotojyrsin

V-muodossa, HSS, voimansiirtomallille:
A - teräsputkien työstöön runsasseosteinenB - seostamattomien teräs- ja valurautaputkien työstöön maks. seinänpaksuuteen 10 mm asti ja maks. halkaisijaan 1600 mm
D	B	K	i den luku- määrä	∅	Maks. H lelkkaus- syvyys	Tilausaumero m
(mm)	(mm)	(kg)		(°)	In (tuuma) (mm)
125	25	1,6	32	30	25	6 35 08 056 00 4
160	30	3,2	36	30	25	6 35 08 081 00 9
160	30	3,3	36	37,5	25	6 35 08 093 00 0
180	42	5,5	36	37,5	25	6 35 08 094 00 0
180	42	4,9	36	30	25	6 35 08 085 00 8

U-muoto, HSS, voimansiirtomallille:
A - teräsputkien työstöön runsasseosteinenB - šeostamatfomien teräš- ja valurautaputkien työstöön maks. seinänpåksuuteen a 10 mm asti ja maks. halkalsijaan 1600 mm
D	B	Kier	Hampai- den luku- määrä	Maks. leik- kaussyvyys	Tilausnumero
(mm)	(mm)	(kg)		(mm)
160	25	2,8	40	25	6 35 08 089 00 7

B° ØD A B

Sarjajyrsin, HSS, voimansiirtomallille:
A - teräsputkien työstöön runsasseosteinenB - seostamattomien teräs- ja valurautaputkien työstöön maks. seinänpaksuuteen 10 mm asti ja maks. halkaisijaan 1600 mm
D	B	K	i den luku-määrä	∅	Maks. H leikkaus-syvyys	Tilausaumero m
(mm)	(mm)	(kg)		(°)	(mm)
154	30,5	2,5	32	30	25	6 35 08 099 02 0

Ketjunkappale

10 Ketjun kappaletta	× 63,5 mm = 635 mm
Tilausnumero	3 02 31 013 02 7
1 Ketjun kappale	31,75
Tilausnumero	3 02 31 029 00 2

Vaihtopultti

Tilausnumero	3 02 17 216 00 4	Kiristysketju 38,5 mm
Tilausnumero	3 02 16 166 00 0	Ohjausketju 54 mm

Vara-lukkorengas

Tilausnumero

3 02 17 216 00 4

Halkaisukiila teräksestä

Tilausnumero

6 33 05 006 00 8

Toimitukseen kuuluvat tarvikkeet

Tilausnumero Lukumäärä Nimitys
3 39 01 114 00 7 1 Kuljetussäiliö
3 39 01 031 00 1 1 Työkalulaukku
3 21 22 007 01 7 1 Kampi
6 29 01 016 00 2 1 Yksikita-avain SW 46
6 29 03 010 00 6 1 Yksikita-avain SW 55
3 12 07 333 01 0 1 Ketjunkiristin vain mallille		RSG Ex 1500 A/B (**)
6 29 11 010 00 0 1 Lenkklavain, 17/19
6 29 06 014 00 0 1 Hylsyavain, SW 46/41
3 02 31 029 00 2 20 Rullaketju
3 02 17 216 00 4 20 Pultti
4 26 34 020 00 5 40 Lukkorengas
6 33 05 013 00 2 5 Halkaisukiila, kipinätön malliin		RSG Ex 1500/18 A/B (**)
3 07 02 041 01 4 1 Kytkentälaiteyhdistelmä malliin
		RSG Ex 1500/18 A/B (**)
3 21 74 009 00 1 1 Pyöreä silmukka
3 21 74 010 00 3 1 Pyöreä silmukka
3 07 28 188 00 8 1 CEE kytkin malliin		RSG Ex 1500/18 A/B (**)
3 02 31 035 02 0 1 Ketju vain mallille		RSG Ex 1500 A/B (**)
3 02 16 166 01 0 1 Pultü vain mallille		RSG Ex 1500 A/B (**)
3 40 56 026 00 0 1 Lukkoaatta vain mallille		RSG Ex 1500 A/B (**)

Valinnainen tarvike

Tilausnumero Lukumäärä Nimitys
3 02 31 013 02 7 1 Ketju jossa 10 ketjukappaletta
4 26 34 020 00 5 1 Lukkorengas
3 02 17 216 00 4 1 Pultti
4 30 12 051 12 2 1 Sovitusruuvi
6 33 05 013 00 2 Klpinätön Irrotuskilla
9 12 01 002 00 4 Paineilmakylmävoitelulaite (DKSE)
3 24 33 027 01 7 1 DKSE llltäntäosla (levy)
9 26 01 023 02 3 1 DKSE kompressori
3 14 14 055 00 2 1 PA-DL-letku täydellinenkompressorille
4 11 36 005 01 9 1 Kytkentämuhvi
3 02 31 035 02 0 1 Ketju
3 02 16 166 01 0 1 Pultti
3 40 56 026 00 0 1 Lukkolaatta

Paineilmajäähdytysvoitelulaitteisto 9 12 01 002 00 4

Putkijyrsinkoneen mahdollistavien suurten leikkuu- ja syöttönopeuksien takla tyükalujen jäähdytys ja voitelu on välttämätön terästä työstettäessä. Paineilmajäähdytysvoitelulaite toimii periaatteella, joka höyrystää ja haihduttaa jäähdytysnesteen ja antaa täten putkijyrsinkoneessa olevien suihkusuuttimien kautta jatkuvan hyvän jäähdytyksen ja voitelun.

Tämän lisäksi vältytään maaperän saastumiselta rakennustyömaalla, joka tavallisesti syntyy käsin lisätystä porausnesteestä.

Jäähdytysvoitelunesteeksi suosittelemme käyttämään metallintyöstövoiteluainetta BIOCUT 3000. Se on uudenmallinen täysisynteettinen suurtehovoiteluaine, sillä on erinomainen tartunta- ja jäähdytysteho, se on vesiliukoinen, biologisesti hyvin hajoava ja taloudellinen käytössä (riippuen säädöstä n. 0,3 dm ^3 /h asti suutinta kohti).

BIOCUT 3000 ei sisällä terveydelle vaarallisia aineita. Se täyttää "Deutschen Vereins des Gas- und Wasserfachs e.V. (DVGW)" vaatimukset.

Kalkki sisältyvät alneet vastaavat "FDA (Food and Drug Administration)" ja "Deutschen Arzneibuches (DAB)" direktiivien tämän hetken kantaa.

Voiteluaineen voi hankkia osoitteesta:

Voiteluaine BIOCUT 3000 lämpötiloille 0°C asti:

1 L - 3 21 32 039 00 0

5 L - 3 21 32 040 00 0

Pakkasen kestävä voiteluaine lämpötiloille -25°C asti:

1 L - 3 21 32 042 00 0

5 L - 3 21 32 043 00 0

Kolmevaihemallissa RSG Ex (**) tarvitaan kompressori,

FEIN-tilausnumero 9 26 01 023 02 3, jonka imumäärä on n. 130 l/min.

Varaosat.

Löydät ajantasaisen varaosaluettelon Internetistä osoitteesta www.fein.com.

EU-vastaavuus.

CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Teknisen dokumentaation laatinut: C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä polstetut sähkötyökalut sekä lisävarusteet on johdet- tava kierrätykseen.

24 Tööriista spindlikasti lukustuskruvi

29 kuuskant-ketipinguti

30 ketipinguti seib

31 ketipinguti lukustuskruvid

- Tehke lukustushoob (11) lahti.

27 Briaunuota veržlě

28 Pastūmos perjungimo svirtis

Moottorin liitäntäkaava

Kytkentälaiteyhdistelmä

3 07 02 041 01 4
