Merk	Fein
Model	RSG EX 1500 B
Categorie	Freesmachine (pijpfreesmachine)
Type	Elektrische pijpfreesmachine, gedeeltelijk explosieveilig
Nominale spanning	400 V (driefase 3~, 50 Hz)
Nominaal vermogen	1500 W
Motortoerental onbelast	2860 t/min
Gereedschapstoerental onbelast	35 t/min (versie A) / 70 t/min (versie B)
Aanzet	40 mm/min (versie A) / 80 mm/min (versie B)
Max. gereedschapsdiameter	220 mm
Pijpdiameterbereik	250 – 1500 mm (RSG Ex 1500) / 250 – 3000 mm (RSG Ex 18)
Afmetingen (L × H × B)	974 × 334 × 450 mm (versie A) / 1088 × 334 × 431 mm (versie B)
Gewicht	80 kg
Beschermingsklasse	IP X4
Beschermingstype	Gedeeltelijk explosieveilig (motor en schakelaar ATEX)
Hoofdfuncties	Doorslijpen, frezen en afschuinen van stalen of gietijzeren pijpen
Automatische aanzet	Ja, via aanzethendel (28)
Explosieveilige motor	ATEX conform voor zone 2 (met externe besturingskast)
Geïsoleerde handgrepen	Ja (transportband met geïsoleerde oppervlakken)
Onderhoud	Olie verversen versnellingsbak, kettingen reinigen, glijvlakken smeren
Meegeleverde accessoires	Transportcontainer, gereedschapskist, slinger, sleutels, kettingspanner, kettingen, enz.

Veelgestelde vragen - RSG EX 1500 B Fein

Welke soorten pijpen kan de Fein RSG EX 1500 B freesmachine bewerken?

Ze kan blootliggende pijpen of geïnstalleerde leidingen van staal of gietijzer doorslijpen, frezen en afschuinen, en voor het voorbereiden van lasnaden. Geschikt voor diameters van 250 tot 1500 mm (versie 1500) of 250 tot 3000 mm (versie 18).

Is de freesmachine geschikt voor explosiegevaarlijke zones?

Slechts gedeeltelijk. De motor en schakelaar zijn ATEX-conform, maar de gehele machine is niet goedgekeurd voor gebruik in explosieve zones. De besturingskast moet buiten zone 2 worden geplaatst.

Wat is de vereiste voedingsspanning?

Het apparaat werkt op 400 V driefase (3~, 50 Hz) met een vermogen van 1500 W. De aansluiting moet worden beveiligd met een 20 A zekering.

Hoe stelt u de snijdiepte in?

De diepte wordt ingesteld via de vaste kop voor de gereedschapsspil (16) die scharnierend is gemonteerd en wordt bediend door de schroefspil (6). Gebruik de diepteschaal (26) en de kartelmoer (27) voor fijnregeling.

Welk type smeermiddel moet voor de freesmachine worden gebruikt?

Gebruik voor de versnellingsbak ARAL ÖL Degol BMB 100 voor temperaturen van -20 tot +40 °C, of BMB 460 voor 0 tot +60 °C. Voor koeling wordt BIOCUT 3000 aanbevolen.

Hoe onderhoudt u de schakelkettingen?

Reinig de kettingen met petroleumether, dompel ze vervolgens enkele uren onder in viskeuze olie (SAE 140). Controleer de schakels visueel en vervang defecte borgringen.

Welke snijgereedschappen zijn beschikbaar voor deze machine?

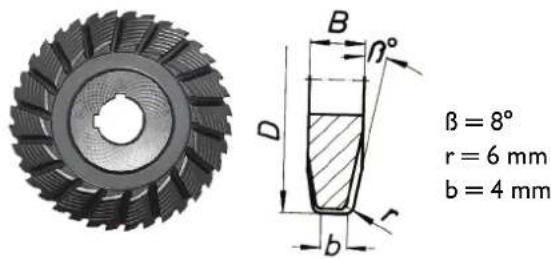

U kunt cirkelzaagbladen van HSS of hardmetaal, V- en U-vorm profielfrezen en assortimentsfrezen gebruiken. De gereedschapsdiameters kunnen tot 220 mm bedragen.

Kan de machine buitenshuis worden gebruikt?

Ja, maar mag niet worden blootgesteld aan zware regenval of onder water worden gebruikt. Het bedrijfstemperatuurbereik is -20 °C tot +40 °C.

Hoe vervangt u het gereedschap?

Koppel eerst de machine los. Reinig de gereedschapsspil en de contactvlakken. Monteer het gereedschap met afstandsringen en draai de moer stevig aan. Gebruik beschermende handschoenen om snijwonden te voorkomen.

Waar vind ik reserveonderdelen en kan ik after-sales service krijgen?

Reserveonderdelen zijn beschikbaar op de website www.fein.com. Neem voor reparaties contact op met de FEIN-klantenservice. Gebruik uitsluitend originele onderdelen.

GEBRUIKSAANWIJZING RSG EX 1500 B Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

Gebruikte symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
		Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
[BXW3]		Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
		Gebruik tijdens de werkzaamheden een oogbescherming.
		Gebruik tijdens de werkzaamheden een gehoorbescherming.
[AVITA]		Gebruik tijdens de werkzaamheden een handbescherming.
[6275]		Algemeen verbodsteken. Deze handeling is verboden.
		Ingrijpen verboden!
		Raak ronddraaiende delen van het elektrische gereedschap niet aan.
		Grijp niet in kettingen en tandwielen!
		Waarschuwing voor scherpe randen van inzetgereedschappen zoals snijkanten van snijmessen.
		Heet oppervlak!
		Greepoppervlak
		Extra informatie.
[V2DO]		Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
		Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
		Draai in geen geval aan de drie veiligheidsschroeven.
		Geldt alleen voor China:De duur van de milieubescherming bij normaal gebruik van het product bedraagt 10 jaar.
(**) Kan cijfers of letters bevatten

Netaansluitsoort 3 \~ (draaistroom) 3 \~ (draaistroom)

Onbelast toerental ( n_0 )

- Motor 2860 min -1 2860min^-1

- Inzetgereedschappen 35 min ^-1 70 min ^-1

Aanvoer (f) 40 mm/min 80 mm/min

Nominaal vermogen (P) 1500 W 1500 W

Lengte van het netsnoer (met stekker)

- RSG Ex 1500 (**) 2 x 20 m 2 x 20 m

- RSG Ex 18 A/B (**) 2 x 20 m 2 x 20 m

Isolatieklasse /I /I

Beschermingstype IP X4 IP X4

*Elektromotor en extra schakelaar in explosiebestendige uitvoering (ATEX-conform)

Type® RSG Ex 1500 A (**) RSG Ex 18 A (**) RSG Ex 1500 B (**) RSG Ex 18 B (**)

Afmetingen:

Bestemming van de pijpfreesmachines.

De pijpfreesmachine is bestemd voor het snijden en frezen van blootliggende pijpschaleh en gelegde pijpleidingen van staal of gietijzer, alsmede voor het afschulnen van pijpeinden vóór het lassen op bouwterreinen, in werkplaatsen en buitenshuis.

De pijpfreesmachine is bestemd voor gespecialiseerde bedrijven, bediening door specialisten en niet-continu dagelijks gebruik.

De complete pijpfreesmachine is niet goedgekeurd voor explosiegevaarlijke omgevingen.

De pijpfreesmachine is niet bestemd voor:

- het gebruik in omgevingen met een explosieve atmosfeer

- het gebruik in de stromende regen en werkzaamheden onder water.

- buiten een temperatuurbereik van -20°C tot 40°C.

- voor het snijden van explosieve materialen.

- voor het snijden van brandbare materialen.

EG-richtlijn 94/9EG ATEX (Atmosphères Explosibles)

Wij wijzen erop dat de Fein pijpfreesmachines van het type RSG Ex (**) niet zijn goedgekeurd voor gebruik in explosiegevaarlijke omgevingen en er daarom voor deze pijpfreesmachines geen EG-typeonderzoekscertificaten overeenkomstig richtlijn 94/9EG bestaan.

(Bij de pijpfreesmachine RSG Ex (**) worden alleen twee ATEX-conforme componenten ingebouwd, de elektromotor en de extra schakelaar.)

De ATEX-richtlijn geldt alleen binnen de EG.

In één oogopslag.

1 Kleminrichting

2 Bevestigingsschroef voor zijplaat

3 Zijplaat

4 Opmerking

5 Bout

6 Draadspil

7 Instelinrichting

8 Cilinderschroef voor instelinrichting

9 Montageschroef

10 Loopas

11 Klemhendel

12 Zeskantschroef

13 Ring

14 Klemas

15 Moer

16 Gereedschapskop

17 Pijpmoer

18 Bevestigingsschroef voor motor

19 Clip

20 Kettingwiel

21 Transportas

22 Borgring

23 Pen

24 Schroefplug gereedschapskop

25 Draaggreep (geïsoleerde greepvlakken)

26 Diepteschaalverdeling

27 Kartelmoer

28 Aanvoerschakelhendel

29 Zeskant kettingspanner

30 Schijf kettingspanner

31 Borgbouten kettingspanner

32 Borgring kettingschakel

33 Bout kettingschakel

34 Draagriem

Voor uw veiligheid.

Algemene veiligheidsvoorschriften.

WAARSCHUWING

Lees alle bij dit elektrische gereedschap behorende veiligheidsvoorschriften, aanwijzingen en technische gege-

vens en bekijk de afbeeldingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Het in de veiligheidsvoorschriften gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onver- lichte werkomgeving kan tot ongevallen leiden.

b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

h) Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

e) Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Speciale veiligheidsvoorschriften voor pijpfreesmachines.

Neem bij ingebruikneming en onderhoud en tijdens werkzaamheden met de pijpfreesmachine de voorschriften ter voorkoming van ongevallen in acht.

Neem de richtlijnen inzake explosieveiligheid in acht.

Zorg ervoor dat de te bewerken pijp stabiel ligt. Niet in acht nemen van dit voorschrift kan tot ernstig letsel of de dood leiden.

Elektrisch aangedreven pijpfreesmachines (type RSG Ex [\*\*]).

Netspanning en op de pijpfreesmachine vermelde spanning moeten overeenkomen.

De aansluiting van de pijpfreesmachine moet worden beveiligd met een zekering van 20 A.

Controleer netsnoer en evt. verlengsnoer regelmatig.

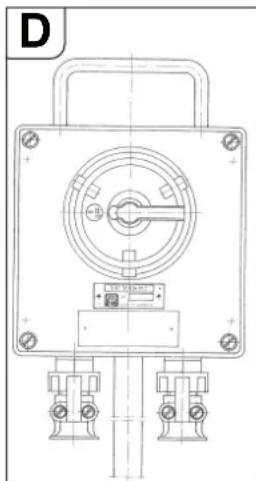

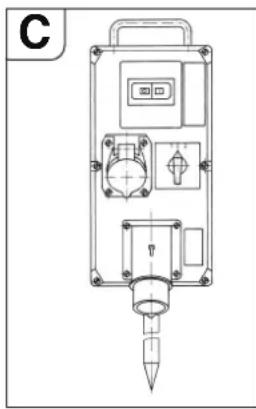

Sluit de pijpfreesmachine alleen aan op de combinatie van schakelapparatuur wan- neer de hoofdschakelaar in de uit-stand staat.

De combinatie van schakelapparatuur moet voor de bediener op elk moment bereikbaar zijn.

Gebruik.

Houd grepen en greepvlakken droog, schoon en vrij van olie en vet. Met gladde grepen en greepvlakken is veilige bediening en controle van het elektrische gereedschap in onvoorziene situaties niet mogelijk.

Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Overbelast de pijpfreesmachine niet. Gebruik voor uw werkzaamheden het juiste inzetgereedschap. Met het juiste inzetgereedschap werkt u beter en veiliger.

Gebruik geen pijpfreesmachine waarvan de schakelaar defect is. Een pijpfreesmachine die niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

Onderbreek de energietoevoer voordat u het elektrische gereedschap instelt of inzetgereedschappen wisselt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de pijpfreesmachine.

Laat de pijpreesmachine niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet gelezen hebben. Pijpfreesmachines zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

Voer regelmatig onderhoud aan de pijpfreesmachine uit. Onderzoek de pijpfreesmachine op mogelijke beschadigingen en andere factoren die de werking van de pijpfreesmachine nadelig kunnen beïnvloeden. Repareer een niet-intact pijpfreesmachine vóór het gebruik. Veel vermijdbare ongevallen worden veroorzaakt door een slecht onderhouden pijpfreesmachine.

Gebruik de pijpfreesmachine, het toebehoren en de inzetgereedschappen volgens de voorschriften in deze gebruiksaanwijzing. Neem daarbij de arbeidsomstandigheden en de te verrichten werkzaamheden in acht. Het gebruik van pijpfreesmachines voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

Werking (afbeelding A).

De pijpfreesmachine snijdt en freest blootliggende pijpschalen en gelegde pijpleidingen met behulp van spaanverwijderend inzetgereedschap. Deze wordt aan de buitenkant van de pijp gespannen met de spaninrichting en loopt rond de pijp met automatische werkaanvoer. De inzetgereedschappen zijn metaalcirkelzaagbladen en vormfrezen waarvan de snijkanten gemaakt zijn van snelstaal of hardmetaal, afhankelijk van het pijpmateriaal

• De snijdlepte wordt ingesteld via de gereedschapskop (16) die in de beide zijplaten (3) draaibaar is geplaatst en kan worden aangepast met de draadspil (6).
• De transportas (21), die via de transportwielen de werkaanvoerbeweging bewerkstelligt, wordt via twee wormwieltrappen door de gereedschapsspil aangedreven.
• De aanvoerbeweging kan met de aanvoerschakelhendel (28) in- en uitgeschakeld worden. Een slipkoppeling beschermt de aanvoeroverbrenging tegen overbelasting.

De lagering van de gereedschapsspil is bijzonder stijf. De in een oliebad gesmeerde hoofdtandwielkast voor de aandrijving van de gereedschapsspil bestaat uit een planetaire tandwielkast en een wormwielkast.

De versnellingsbak is zo gedimensioneerd dat het af en toe vastlopen van de ketting zonder schade kan worden verdragen. Alle aandrijfassen lopen in rollagers.

Het machineframe met de assen heeft tot taak de vastgeklemde pijpfreesmachine op de pijp te geleiden en de snij- en aanvoerkrachten over te brengen.

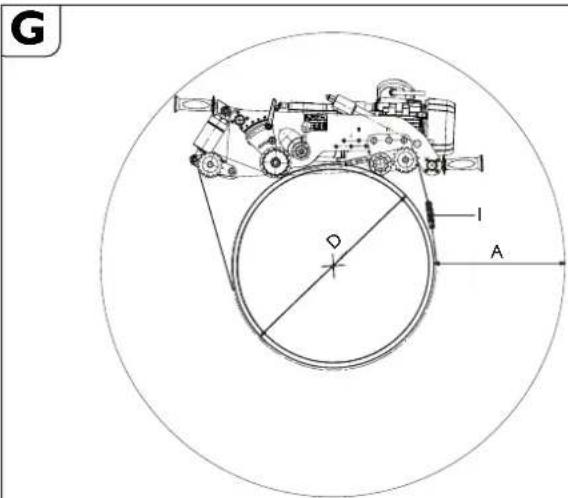

- De aanpassing aan de respectieve pijpbuitendiameter gebeurt door aanpassing van de loopas 10.

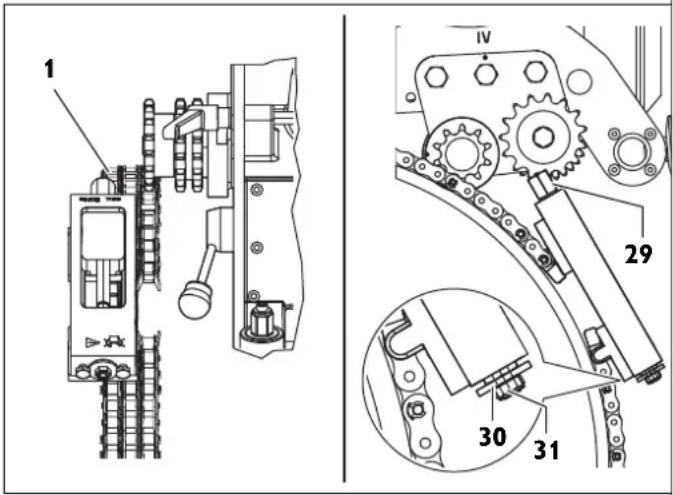

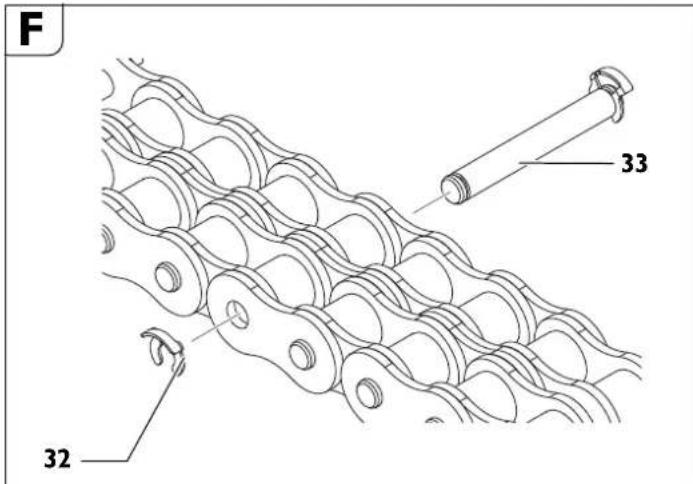

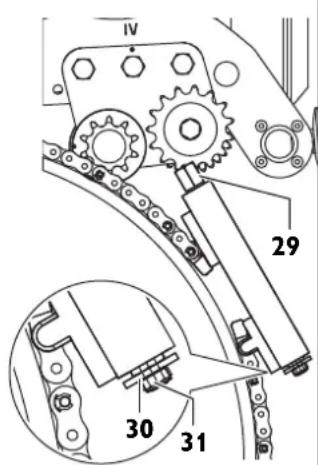

De spankettingen worden samengesteld uit afzonderlijke kettingstukken die identiek zijn aan elkaar.

Het aantal benodigde kettingstukken of de lengte van de spankettingen is afhankelijk van de buitendiameter van de pijp.

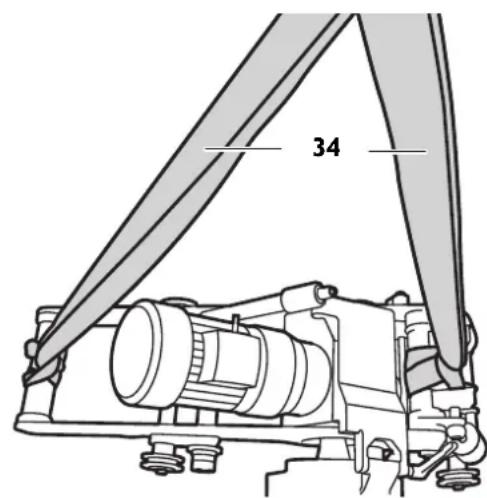

Transport.

B

34

Gevaar voor letsel bij het vervoer van de pijpfreesmachine. Vervoer de pijpfreesmachine alleen met de meegeleverde draagriemen (34) of door ten minste drie personen.

Voor de ingebruikneming.

Gevaar voor letsel door onverwachte bewegingen van het werkstuk. Zet het werkstuk vast voordat u het bewerkt, ter voorkoming van onverwachte bewegingen. Bij het bewerken van het werkstuk bestaat het gevaar voor onverwacht rollen, vallen of verschuiven van het werkstuk.

De machine mag alleen in technisch perfecte staat worden gebruikt. Controleer de machine op versleten of beschadigde inzetgereedschappen en onderdelen vóór elke inbedrijfstelling. Versleten of beschadigde inzetgereedschappen en onderdelen moeten onmiddellijk door nieuwe worden vervangen.

Voorbereiding van de te bewerken pijp.

• Leg een voorwerp onder pijpen die op de werkvloer worden doorgesneden, zodat het inzetgereedschap niet klem komt te zitten.
• In het geval van geïnstalleerde pijpen moet op elk punt over een lengte van 1 m, gemeten vanaf de buitenkant van de pijp, een afstand van ten minste 50 cm tot de wand van de put worden aangehouden.
• Het werkoppervlak moet vrij zijn van vuil en aarde. Verwijder vooraf de zachte beschermlagen op het werkoppervlak.

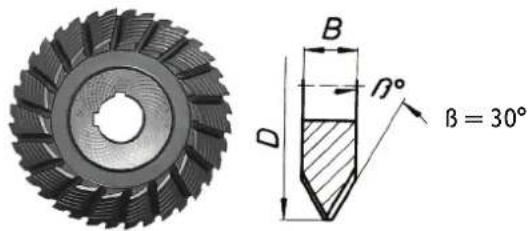

• Het snijgereedschap moet worden gekozen op grond van het pijpmateriaal, de vereiste bewerkingsvorm en de koelsmering.
• Verwijder de lasnaden in de buurt van de wielen en kettingen.

Neem voor meer informatie contact op met uw leverancier van smeer- en koel-middelen. (zie ook koelsmeersysteem met perslucht 9 12 01 002 00 4)

Smeermiddelen bij 0°C:

- Smeermiddel BIOCUT 1L - 3 21 32 039 00 0

- Smeermiddel BIOCUT 5L - 3 21 32 040 00 0

Smeermiddelen tot 25°C:

- Smeermiddel 1L - 3 21 32 042 00 0

- Smeermiddel 5L - 3 21 32 043 00 0

Voorbereiding van de pijpfreesmachine (afbeelding A).

• Maak de klemhendel (11) los.
• Beweeg de gereedschapskop (16) met de handslinger (in de gereedschapskist) aan de instelinrichting (7) omhoog.
• Verwijder de montageschroeven (9) en monteer de loopas (10) opnieuw volgens de gegevens in de tabel (4) passend bij de actuele pijpbuitendiameter.
• Draai de montageschroeven (9) weer vast.

RSG Ex 1500 A/B (**)

P	D[mm] [inch]
I 250 – 400 9.8	15.7
II 400 – 600 15.7	-23.6
III 600 – 900 23.6	-35.3
IV 900 – 1500 35.3	-58.9

RSG Ex 18 A/B (**)

P	D[mm] [inch]
I 250 – 400 9.6	15.7
II 400 – 600 15.7	-23.6
III 600 – 800 23.6	-31.5
IV 800 – 1000 31.5	-39.4
V 1000 – 1300 39.4	-51.2
VI 800 – 3000 51.2	-118.1

P: Positie van de loopas

D: Pijpdiameter

- Beweeg de spaninrichtingen (1) voor opspankettingen naar buiten door aan de veerpot te draalen, zodat na het neerzetten van de pijpfreesmachine voldoende spanweg ter beschikking staat.

Stel de opspankettingen passend voor de pijpdiameter samen.

Plaats de pijpfreesmachine op de pijp en borg deze met een hijswerktuig om wegglijden te voorkomen.

Stel de geleidingsketting met kettingspanner passend voor de pijpdiameter samen.

• Bevestig de geleidingsketting op een afstand van 10 mm naast de spanketting, tegenover het freesgereedschap. De afstand tussen de bout van de geleidingsketting en de bout van de spanketting bedraagt 10 mm.
• Contróleer de afstand rond de omtrek ten minste drie keer.

Klemmen van de pijpfreesmachine op de pijp.

Aanbrengen van de schakelkettingen.

• Plaats de nog open schakelkettingen over de pijp aan beide zijden van de pijpfreesmachine.
• Beweeg de pijpfreesmachine omhoog en schuif de schakelkettingen onder de kettingwielen (20) zodat na het neerzetten van de pijpfreesmachine de tanden in de schakelkettingen grijpen.
• Geleid de schakelkettingen met hun vrije uiteinden over de kettingwielen van spanas (14) en clip (19).
• Sluit beide uiteinden van de schakelketting met de bout (3 02 17 216 00 4) en zet ze vast met de twee borgringen (4 26 34 020 00 5).

Spannen van de schakelkettingen (zie afbeelding A).

• Leg de schakelkettingen eerst door het draalen van de beide veerpotten (1) lichtjes tegen de pijp. Voor een exacte uitlijning duwt u de pijpfreesmachine een paar keer heen en weer in de omtrekrichting van de pijp.
• Span de schakelkettingen door het draaien van de veerpotten tot de stift (23, afbeelding A) in het langgat van de veerpot binnen de aan de omtrek ingestoken groef staat.
• Let op de positie van de stift tijdens het snijden. Als de pijp niet rond is, moet deze opnieuw worden vastgeklemd of worden losgemaakt. Verwijder alle 4 handvatten voor het snijden.

Gevaar voor ongevallen!
Span de veerpot niet verder dan dit punt!

Montage van het inzetgereedschap.

Gevaar voor letsel

Er bestaat gevaar voor letsel als gevolg van onbedoeld inschakelen. Trek de netstekker uit het stopcontact voordat u het inzetgereedschap monteert.

Gevaar voor letsel

Het gevaar bestaat dat men zich snijdt door de scherpe snijranden van het inzetgereedschap. Draag werkhandschoenen bij het monteren en demonteren van het inzetgereedschap.

Gevaar voor letsel

Er bestaat gevaar voor brandwonden door het hete inzetgereedschap. Draag werkhandschoenen bij het demonteren van het inzetgereedschap. Draag werkhandschoenen.

Draag werkhandso

Gebruik alleen inzetgereedschap met snijkanten die volledig in orde zijn.
- Reinig vóór het aanbrengen gereedschapsspil en pas- en contactvlakken.
- Breng het inzetgereedschap met afstandhouders aan.
- Draal de gereedschapspanmoer stevig vast.

Ingebruikneming.

Pijpfreesmachine:

Sluit stroomopwaarts van de plijpfreesmachine met elektrische aandrijving een combinatie van schakel-kastapparatuur met de volgende componenten aan:

-Hoofdschakelaar/omkeerschakelaar
-Motorbeveiligingsschakelaar
-Onderspanningsbeveiliging
-Stekkerverbindingen

De hoofdschakelaar wordt gebruikt als inschakelaar en om de draairichting om te keren. De motorbeveiligingsschakelaar en de onderspanningsbeveiliging vormen één geheel. Bij overbelasting schakelt de motorbeveiligingsschakelaar uit en bij uitval van de netspanning koppelt de onderspanningsbeveiliging de pijpfreesmachine los van het net om onbedoeld opnieuw opstarten te voorkomen.

De pijpfreesmachine wordt weer in werking gesteld door het bedienen van de motorbeveiligingsschakelaar.

De combinatie van schakelapparatuur moet zodanig worden geplaatst dat deze te allen tijde door de bediener kan worden bereikt.

Pijpfreesmachine in gedeeltelijk explosieveilige uitvoering:

Gebruik voor de combinatie van schakelapparatuur een schakelkast met een extra aan/uit-schakelaar om de pijpfreesmachine te bedienen in zone 2 gevaarlijke zones.

De schakelkast moet zo worden geplaatst dat deze te allen tijde door de bediener kan worden bereikt.

Explosiegevaar

De combinatie van schakelapparatuur moet buiten zone 2 worden geïnstalleerd.

Bediening.

Gevaar voor letsel

De beschermkap moet tijdens het gebruik volledig gesloten en vergrendeld zijn!

Gevaar voor letsel als gevolg van rondvliegende spanen

Deze kunnen letsel veroorzaken. Let erop dat zich geen personen in de geva- renzone bevinden.

Brandgevaar als gevolg van rondvliegende spanen

Let erop dat zich geen gemakkelijk ontvlambare voorwerpen in de gevarenzone bevinden.

Gevaar voor letsel

Er bestaat gevaar voor letsel door rondvliegende delen wanneer de pijpfreesmachine wordt ingeschakeld. Verwijder de handslinger vóór elk gebruik van de pijpfreesmachine.

Starten

Bij een pijpfreesmachine met een elektromotor moet u ervoor zorgen dat de draairichting van het inzetgereedschap juist is. De draairichting kan worden omgeschakeld via de omkeerschakelaar op de schakelkast.

Gevaar voor letsel

Wanneer de machine draait, bestaat er gevaar voor letsel door draaiende delen. De gevarenzone van de machine mag alleen worden betreden voor afstelwerkzaamheden met inachtneming van de veiligheidsmaatregelen.

• Schakel de aanvoeroverbrenging uit via de aanvoerschakelhendel (28).
• Schakel de pijpfreesmachine in.
• Maak de klemhendel (11) los en laat het lopende zaagblad met de handslinger zo diep mogelijk in de pijp invallen. Het diep invallende zaagblad stabiliseert het zaagverloop.
• Kies bij het frezen de laagst mogelijke ingrijping van het inzetgereedschap. Het verspaningsvolume neemt toe met toenemende snijdiepte.
• Inzetgereedschap ca. 3 mm dieper laten invallen dan nodig is, daarna terug naar de vereiste diepte, hierdoor grijpt het inzetgereedschap niet langer in.
• Wanneer u de diepteschaal gebruikt, laat het inzetgereedschap dan over het oppervlak van de pijp krassen. Draai de kartelmoer (27) los en zet de wijzer (28) op 0. Draai de kartelmoer (27) weer vast. De insteldiepte kan van de schaal worden afgelezen.
• Schakel de pijpfreesmachine uit.
• Vervolgens de instelling vastzetten door de klemhendel (11) aan te trekken.
• Schakel de pijpfreesmachine weer in.
• Schakel de aanvoeroverbrenging in via de aanvoerschakelhendel (28).
• Als het motorvermogen voldoende is, snijdt u de pijpwand in één snijbeweging door.
• Gelegde pijpen kunnen tijdens het zagen wijken en het inzetgereedschap in de spleet klem zetten. Daarom moeten de bijgeleverde wiggen met regelmatige tussenpozen in de spleet achter het zaaggereedschap worden gedreven. Gebruik in explosiegevaarlijke omgevingen wiggen (6 33 05 013 00 2) (RSG Ex 1500 A/B (**) bijgeleverd toebehoren) en een hamer van niet-vonkend materiaal.
• Vermijd overbelasting van de pijpfreesmachine.
• Er is sprake van overbelasting als het motortoerental merkbaar daalt wanneer het draaiende inzetgereedschap wordt teruggetrokken.
• Tegelijkertijd leidt dit tot een daling van het verspanend vermogen.
• Zet het werkstuk (afgezaagd pljpstuk) vast om te voorkomen dat het valt.

Voor dikwandige pijpen (s > 10 mm) moet de lasnaad in verschillende gangen worden gefreesd.

Het congruente snijverloop wordt beïnvloed door de volgende factoren:

• Richting van de pijpfreesmachine bij het opstarten,
• pljp wijkt geometrisch af van de cirkelvormige of cilindrische vorm,
• scherpte van het inzetgereedschap,
• hardheid van het materiaal.

De pijpfreesmachine is zo afgesteld dat het begin en het einde van de snijlijn ongeveer gelijk zijn voor pijpdiameters van 300 mm en 600 mm.

Als gevolg van de excentriciteit van de geleidingsas is de fijnstelmarkering (24, zie afbeelding E) alleen voor beide genoemde diameters bepalend. Bij grotere pijpdiameters kan bijstelling noodzakelijk zijn.

Achteruit draaien van de pijpfreesmachine (RSG Ex [\*\*]).

Materièle schade!

Voordat u de pijpfreesmachine terugbeweegt, moet u ervoor zorgen dat het inzetgereedschap naar buiten is gezet om schade aan inzetgereedschap en overbrenging te voorkomen.

• Schakel de aanvoeroverbrenging uit via de aanvoerschakelhendel (28).
• Maak de klemhendel (11) los.
• Zet het inzetgereedschap naar buiten.
• Zet de hoofdschakelaar/omkeerschakelaar in stand „0” (uit).
• Zet de omkeerschakelaar op terugloop.
• Trek de klemhendel (11) vast.
• Schakel de aanvoeroverbrenging in via de aanvoerschakelhendel (28).

De pijpfreesmachine is niet geschikt voor teruglopend snijden!

Opmerkingen over koeling en smering.

Materièle schade!

Het inzetgereedschap moet tijdens het frezen worden gekoeld en gesmeerd. Onvoldoende koeling en smering kan ertoe leiden dat spanen vastlopen. Dit kan leiden tot breuk van het inzetgereedschap.

Neem de aanwijzingen/instructies van de fabrikant voor de gebruikte koelvloeistof in acht.

- Snij pijpen van grijs gietijzer altijd droog zonder koelsmeermiddel.

- Koel het zaagblad of de frees af met zeepwater bij het zagen van ongelegeerde stalen pijpen.

Aanpassen van de loopnauwkeurigheid.

E 24 0 19 10

- Draal de moer (15, zie afbeelding A) SW 46 los.

- Verdraai de as (10) ten opzichte van de clip (19).

- Draai de moer (15) vast.

Wanneer de loopas (10) met de klok mee (in de richting van het inzetgereedschap) wordt gedraaid, loopt het inzetgereedschap naar rechts (gezien in de bewegingsrichting van de plijpfreesmachine).

Wanneer de loopas tegen de klok in wordt gedraaid, loopt het inzetgereedschap naar links.

Meer kettingschakels inzetten.

F 33 32

Extra kettingschakels mogen alleen worden gebruikt op de daarvoor bestemde plaatsen.

- Verwijder de borgring (32).

- Verwijder de bout (33).

- Plaats het gewenste aantal kettingschakels.

- Kettingschakels in verschillende maten maken deel uit van het toebehoren van de machine.

- Steek de bout (33) in. - Monteer een nieuwe borgring (32).

Klemmen van de pijpfreesmachine.

G D A

„A” vereiste werkruimte bij grootste snijdiepte.

„D” buitendiameter van de pljp

„i“ Aantal kettingstukken bij pijpdiameter „D“.

RSG Ex 1500 A/B

Positie van de loopas	D A vereiste [mm] [mm]	ket- [mm] [mm]	tinglengte per zijde	Totale lengte ketting	i*
1	250	400	1427	2854	5
	300	392	1525	3050	5
	350	384	1632	3264	6
	400	378	1744	3488	6
2	400	381	1782	3564	6
	450	375	1898	3796	7
	500	369	2019	4038	7
	550	364	2144	4288	7
	600	360	2273	4546	8
3	600	362	2302	4604	8
	650	357	2433	4866	8
	700	352	2566	5132	9
	750	348	2702	5404	9
	800	344	2840	5680	10
	850	340	2862	5724	10
	900	337	3001	6002	10
4	900	348	3142	6284	10
	950	345	3284	6568	11
	1000	342	3428	6856	11
	1050	340	3464	6928	11
	1100	337	3607	7214	12
	1150	335	3751	7502	12
	1200	333	3896	7792	13
	1300	331	4062	8124	13
	1400	329	4338	8676	14
	1500	328	4355	8710	14
*Bestelnummer 3 02 31 013 02 7 bestaande uit 10 kettingstukken met een lengte van 635 mm elk.

*Bestelnummer 3 02 31 013 02 7 bestaande uit 10 kettingstukken met een lengte van 635 mm elk.
RSG Ex 18 A/B

Positie van de loopas	D A vereiste [mm] [mm]	ket- [mm] [mm]	tinglengte per zijde	Totale lengte ketting	I*
1	250	587	1427	2854	5
	300	576	1525	3050	5
	350	564	1632	3264	6
	400	553	1744	3488	6
2	400	522	1782	3564	6
	450	511	1898	3796	7
	500	501	2019	4038	7
	550	492	2144	4288	7
	600	483	2273	4546	8
3	600	453	2302	4604	8
	650	445	2433	4866	8
	700	437	2566	5132	9
	750	429	2702	5404	9
	800	422	2840	5680	10
4	800	396	2862	5724	10
	850	393	3001	6002	10
	900	390	3142	6284	10
	950	386	3284	6568	11
	1000	383	3428	6856	11
5	1	390	34640	6908	11
	1050	387	3607	7214	12
	1100	385	3751	7502	12
	1150	382	3896	7792	13
	1200	379	4062	8124	13
	1300	374	4338	8676	14
6	1	383	43550	8700	14
	1400	382	4651	9302	15
	1500	378	4950	9900	16
	1600	373	5250	10500	17
	1700	369	5553	11106	18
	1800	366	5857	11714	19
	1900	362	6162	12324	20
	2000	359	6468	12936	21
	2100	356	6775	13550	22
	2200	353	7083	14166	23
	2300	350	7391	14782	24
	2400	348	7700	15400	25
	2500	346	8009	16018	26
	2600	343	8319	16638	27
	2700	341	8629	17258	28
	2800	339	8940	17880	29
	2900	337	9251	18502	30
	3000	335	9562	19124	31

Om een optimale kettingspanning te bereiken, kunnen de halve kettingstukken met een lengte van 31,75 mm worden gebruikt die in de gereedschapskist zijn bijgesloten.

Voorbeeld:

Voor een pijpdiameter van D=400 mm zijn 6 kettingstukken (bestelnummer 3 02 31 013 02 7) nodig.

Spoorgeleiding via geleidingsketting

H

1 IV 29 30 31

Stel de lengte van de geleidingsketting samen volgens de tabel

Om een optimale kettingspanning te bereiken, kunnen de halve kettingstukken met een lengte van 31,75 mm worden gebruikt die in de gereedschapskist zijn bijgesloten.

Kettinglengte geleidingsketting

Pijpdiameter	Lengteketting	Kettingstukken
[mm] [mm]	635 mm 63	5 mm 31,75 mm
250 710 1 1	1
300 870 1 4	0
350 1030 1	6 1
400 1190 1	9 0
450 1344 2	1 1
500 1500 2	4 0
550 1660 2	6 1
600 1809 2	8 1
650 1970 3	1 1
700 2130 3	4 0
750 2290 3	6 1
800 2440 3	8 1

IV 29 30 31

850 2600 4	1 0
900 2760 4	4 0
950 2921 4	6 0
1000 3079	4 8 1
1100 3397	5 3 1
1200 3714	5 8 1
1300 4032	6 3 1
1 4	0	0 4	3 3	0 6
1 5	0	0 4	6 4	0 7

Bestelnummer 3 02 31 034 01 0 (l = 635 mm)

Bestelnummer 3 02 31 036 01 0 (l = 63,5 mm)

Bestelnummer 3 02 31 035 01 0 (l = 31,7 mm)

• Bevestig de geleidingsketting met de bout en borgring aan een van de twee kettingstukken op de kettingspanner.
• Rijg de geleidingsstreng van de geleidingsketting onder de twee geleidingskettingwielen (afbeelding H).
• Zet het vrije uiteinde van de geleidingsketting vast aan de kettingspanner met bout en borgring.
• Breng de geleidingsketting aan op de pijp door de zeskant op de kettingspanner (2) te draaien.
• Stel de geleidingsketting af op een afstand van 10 mm (bout van aandrijfketting tot bout van geleidingsketting) en controleer dit driemaal rond de omtrek.
• Span de kettingspanner aan de zeskant (29) tot de ring (30) tegen het huis van de kettingspanner ligt (spanbereik ca. 50 mm). (Max. aanhaalmoment 50 Nm)

Let op gevaar voor ongevallen!

Draai in geen geval aan de drie beveiligingsschroeven (31) aan de kopzijde. (zie afbeelding H)

Afsluitende werkzaamheden na elk gebruik.

• Zet het inzetgereedschap naar buiten.
• Schakel de pijpfreesmachine uit.
• Verwijder het inzetgereedschap.
• Klem de pijpfreesmächine los.

Opbergen van de pijpfreesmachine.

• Bescherm de buitenste metalen delen tegen corrosie.
• Bewaar de pijpfreesmachine op een droge plaats.

Onderhoud en reparaties.

Over onderhoud en reparaties.

Neem In het geval van te repareren FEIN elektrische gereedschappen en toebehoren contact op met de FEIN klantenservice. Het adres vindt u op www.fein.com. De actuele onderdelenlijst van dit elektrische gereedschap vindt u op www.fein.com.

Gebruik alleen originele vervangingsonderdelen.

De volgende delen kunt u indien nodig zelf vervangen: Inzetgereedschap, handvatten, ketting, kettingschakels

De machine mag alleen in technisch perfecte staat worden gebruikt. Versleten of beschadigde inzetgereedschappen en onderdelen moeten onmiddellijk door nieuwe worden vervangen.

Gevaar voor letsel

door per ongeluk inschakelen.

Trek de netstekker uit het stopcontact voordat u werkzaamheden aan de pijpfreesmachine uitvoert!

Algemene aanwijzingen

Onderhoudswerkzaamheden mogen alleen worden uitgevoerd door opgeleide specialisten.

De verzorgings- en onderhoudswerkzaamheden omvatten in hoofdzaak:

- Reiniging van de buitenzijde van de pijpfreesmachine en de spankettingen. - Visuele controle van de gehele pijpfreesmachine.

- Verversen van de olie van de tandwielkast.

- Invetten van bewegingsdraad en kettingen.

- Smeren van de geleidingen van de kop van het gereedschap in de opspan- en transportinrichting.

- Vernieuw stickers en waarschuwingen op het gereedschap

Verzorging van de schakelkettingen

Na het verwijderen van het grove vuil de schakelkettingen zorgvuldig reinigen met wasbenzine, petroleumether of iets dergelijks terwijl u de kettingschakels beweegt. Leg de kettingen enkele uren in viskeuze olie, bv. SAE 140 transmissieolie, om de smerling te verzekeren.

Gevaar voor ongevallen!

Controleer de kettingschakels voor hergebruik door een grondige visuele inspectie op goede staat. Vervang beschadigde onderdelen en vervang ontbrekende borgringen.

Aansluitkabel

Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door de fabrikant of zijn vertegenwoordiger.

Instelinrichting (afbeelding A)

• Verwijder vuil en beginnende roest van het mantelvlak van de pijpmoer (17) en vet het altijd licht in.
• Bij het verversen van de tandwielolie moet de bewegingsdraad worden gereinigd en ingevet.

Demontage:

• Verwiider de cilinderschroef (8).
• Trek de bout (5) uit het deks
• Gebruik vervolgens de handslinger om de instelinrichting los te draaien van de pijpmoer.
• Reinig de schroefdraaddelen en smeer deze (zie het gedeelte Smeermiddelen en smeerschema op pagina 47).
• Vervang beschadigde schraapringen.

Montage:

De montage vindt plaats in omgekeerde volgorde. Schraapringen bij de montage niet beschadigen!

Kleminrichting

Voorkom vuil worden van de schroefdraad van de oogbouten (3, afbeelding I) in de veerpot.

Maak indien nodig de schroefdraad schoon en smeer deze.

Smeermiddelen en smeerschema

SmeermiddelARAL Olie Degol	Inhoud Temperatuurbe-reik [°C]	Specificatie
BMB 460 2-liter 0 tot +60 Tandwielolie	type	CLPF volgensDIN15502
BMB 100 2-liter -20 tot +40

Bij levering is de kop van het gereedschap gevuld met ARAL olle Degol BMB 100. Het gebruik van een andere transmissieolie wordt sterk afgeraden.

Smeermiddelen voor glijvlakken

Voor de smering en verzorging van de glijvlakken bevelen wij zuurvrije, waterbestendige glijlagervetten van een bekend merk aan.

1 2 3 3 3 3 3

Smeerpunt Smeermiddel of brandstof
2 (overbrenging) Zie tabel Smeerolie voor kop van gereedschap
3 (glijvlakken en bewegingsdraad) Glijlagervet

Storingen verhelpen (type RSG Ex [**]).

Storing Mogelijke oorzaken Maatregelen
Motor en inzetgereedschap haperen	Zeer lage omgevingstemperaturen	Gebruik FEIN transmissieolie voor lage temperaturen
	Stomp inzetgereedschap Inzetgereedschap vervangen
	Geen netspanning	Netaansluiting en schakelapparatuur controleren
	Verkeerde netspanning	Controleer gegevens van de netaansluiting
	Te snelle aanvoer of te veel materiaal verwijderd in één cyclus	Stel de overbrenging af en/of verminder de invalidiepte
	Olieverlies tandwielkast	Lokaliseer en repareer het lek-Vul olie bij.
	Overmatige temperatuurstijging in de motor	Combinatie van schakelapparatuur 3 07 02 041 01 4 opnieuw activeren
Defect kettingwiel	Beschadigd kettingstuk	Kettingstuk vervangen
	Ketting verkeerd verbonden	Verbindingspunten controleren en corrigeren
	Kettingbout onvolledig ingestoken	Bout in zijn geheel insteken
Verkeerd snijverloop	Verkeerd afgestelde pijpfreesmachine en ketting	Zie het gedeelte „Voorbereiding van de pijpfreesmachine (zie afbeelding A).“ op pagina 43 und het gedeelte „Klemmen van de pijpfreesmachine op de pijp.“ op pagina 43
	Geleidingsas niet excentrisch	Loopnauwkeurigheid bijstellen, zie het gedeelte „Instellen van de loopnauwkeurigheid.“ op pagina 45
	Stomp inzetgereedschap Inzetgereedschap vervangen
	Schuine of verticaal geplaatste pijp of pijp die niet rond Is	Spoorgeleidingsinrichting gebruiken, zie gedeelte „Spannen van de pijpfreesmachine op de pijp.“ op pagina 43 en gedeelte „Spoorgeleiding“ op pagina 46
	Overbelast Inzetgereedschap	Stel de overbrenging af en/of verminder de invalidiepte
Verminderde of ondoeltreffende werking van de machine	Geen netspanning	Netaansluiting en schakelapparatuur controleren
	Schakelaar niet bediend	Schakelaar controleren
	Koppeling slipt	Stel de overbrenging af of laat het reactiekoppel van de koppeling door de FEIN fabriek afstellen.
Sterke trillingen	Aanvoer te snel	Overbrenging aanpassen
	Inzetgereedschap te diep	Inzetgereedschap omhoog bewegen
	Klemhendel (11) niet aangetrokken	Klemhendel aantrekken
	Ketting los	Controleer de kettingspanning
	Stomp inzetgereedschap Inzetgereedschap vervangen

Garantie.

De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht.

Inzetgereedschap en toebehoren.

Cirkelzaagbladen

1

2

3

Vorm 1, HSS, voor overbrengingstype:
A, B - voor de bewerking van stalen pijpen
∅ Breedte	Gew. Aantal		tanden	Max. snij-diepte	Bestelnummer
(mm)	(mm)	(kg)	(mm)
160 4 0,5	50 25 6 35	02 022 00	6
180 4 0,7	60 35 6 35	02 037 00	8
200 4 0,9	64 45 6 35	02 053 00	7
220 4 1,3	70 55 6 35	02 041 00	1

Vorm 2, HSS, voor overbrengingstype:
B - voor de bewerking van gegoten plijpen
∅ Breedte	Gew. Aantal		tanden	Max. snij-diepte	Bestelnummer
(mm)	(mm)	(kg)	(mm)
160 4 0,5 40	25 6 35	02 050 00	1
180 4 0,7 46	35 6 35	02 098 00	0
200 4 0,6 50	45 6 35	02 099 00	4

Vorm 3, HSS, met hardmetaaltanden, voor overbrengingstype:
A, B - voor het bewerken van gegoten pijpen (ook met cementvoering) en pijpen van ongelegeerd staal tot 400 N/mm2
∅ Breedte	Gew. Aantal		tanden	Max. snij-diepte	Bestelnummer
(mm)	(mm)	(kg)	(mm)
160 4 0,5 40	25 6 35	02 080 00	8
180 4 0,7 44	35 6 35	02 061 00	9
200 4 0,9 50	45 6 35	02 084 00	2

Pasveer

b×h×l
mm
6×6×3240221044000
8×7×3240221050005

Transportcontainer

Lengte x breedte x hoogte
mm
1000 x 800 x 395 3 39 01 114 00 7

Vormsnijder

V-varm, HSS, voor overbrengingstype:
A - voor de bewerking van stalen pijpen, hooggelegeerdB - voor de bewerking van ongelegeerde stalen en gegoten buizen tot een max. wanddikte van 10 mm en een max. diameter van 1600 mm
D	B	G	e tanden	ßv	Max. snij-diepte	Bæstelnummer n
(mm)	(mm)	(kg)		(°)	in (mm)
125	25	1,6	32	30	25	6 35 08 056 00 4
160	30	3,2	36	30	25	6 35 08 081 00 9
160	30	3,3	36	37,5	25	6 35 08 093 00 0
180	42	5,5	36	37,5	25	6 35 08 094 00 0
180	42	4,9	36	30	25	6 35 08 085 00 8

U-vorm, HSS, voor overbrengingstype:
A - voor de bewerking van stalen pijpen, hooggelegeerdB - voor de bewerking van ongelegeerde stalen en gegoten buizen tot een max.wanddikte van 10 mm en een max. diameter van 1600 mm
D	B	Gew.	Aantal tanden	Max. snij-diepte	Bestelnummer
(mm)	(mm)	(kg)		(mm)
160	25	2,8	40	25	6 35 08 089 00 7

B° ØD A B

Setfrees, HSS, voor overbrengingstype:
A - voor de bewerking van stalen pijpen, hooggelegeerdB - voor de bewerking van ongelegeerde stalen en gegoten buizen tot een max. wanddikte van 10 mm en een max. diameter van 1600 mm
D	B	G	e tanden	βv	Max. snij- diepte	Bestelnumner n
(mm)	(mm)	(kg)		(°)	(mm)
154	30,5	2,5	32	30	25	6 35 08 099 02 0

Kettingstuk

10 kettingstukken x 63,5 mm = 635 mm
Bestelnummer 3 02 31 013 02 7
1 kettingstuk 31,75
Bestelnummer 3 02 31 029 00 2

Vervangingsbout

Bestelnummer 3 02	17 216 00 4 Spanketting 38,5 mm
Bestelnummer 3 02	16 166 00 0 Geleidingsketting 54 mm

Vervangingsborgring

Bestelnummer 3 02

17 216 00 4

Stalen spouwmes

Bestelnummer 6 33 05 006 00 8

Meegeleverd toebehoren

Bestelnummer Aantal Omschrijving
3 39 01 114 00 7 1 Transportcontainer
3 39 01 031 00 1 1 Gereedschapskist
3 21 22 007 01 7 1 Handslinger
6 29 01 016 00 2 1 Steeksleutel, SW 46
6 29 03 010 00 6 1 Steeksleutel, SW 55
3 12 07 333 01 0 1 Kettingspanner alleen voor RSG Ex 1500 A/B (**)
6 29 11 010 00 0 1 Ringsleutel, 17/19
6 29 06 014 00 0 1 Dopsleutel, SW 46/41
3 02 31 029 00 2 20 Rolketting
3 02 17 216 00 4 20 Bout
4 26 34 020 00 5 40 Borgring
6 33 05 013 00 2 5 Splijtwiggen, vonkvrij voor RSG Ex 1500/18 A/B (**)
3 07 02 041 01 4 1 Combinatie van schakelapparatuur voor RSG Ex 1500/18 A/B (**)
3 21 74 009 00 1 1 Ronde strop
3 21 74 010 00 3 1 Ronde strop
3 07 28 188 00 8 1 CEE-koppeling voor RSG Ex 1500/18 A/B (**)
3 02 31 035 02 0 1 Ketting alleen voor RSG Ex 1500 A/B (**)
3 02 16 166 01 0 1 Bout alleen voor RSG Ex 1500 A/B (**)
3 40 56 026 00 0 1 Steekschijven alleen voor RSG Ex 1500 A/B (**)

Optioneel toebehoren

Bestelnummer Aantal Omschrijving
3 02 31 013 02 7 1 Ketting met 10 kettingstukken
4 26 34 020 00 5 1 Borgring
3 02 17 216 00 4 1 Bout
4 30 12 051 12 2 1 Montageschroef
6 33 05 013 00 2 Niet-vonkende uitwerpwig
9 12 01 002 00 4 Koelsmeersysteem met perslucht (DKSE)
3 24 33 027 01 7 1 Verbindingsstukken voor DKSE (plaat zg.)
9 26 01 023 02 3 1 Compressor voor DKSE
3 14 14 055 00 2 1 PA-DL slang compleet voor compressor
4 11 36 005 01 9 1 Koppelingsmof
3 02 31 035 02 0 1 Ketting
3 02 16 166 01 0 1 Bout
3 40 56 026 00 0 1 Steekschijven

Koelsmeersysteem met perslucht 9 12 01 002 00 4

Vanwege mogelijk hoge snij- en aanvoersnelheden van de pijpfreesmachine is koeling en smering van inzetgereedschappen bij het bewerken van staal vereist. Het koelsmeersysteem met perslucht werkt volgens het principe van verstuiving en verdamping van het koelsmeermiddel en zorgt voor een doorlopend goede koeling en smering via de sproeikoppen die op de pijpfreesmachine zijn gemonteerd. Bovendien wordt de verontreiniging van de bodem op de bouwplaats door booremulsie vermeden. Anders wordt de booremulsie gewoonlijk met de hand toegevoegd.

Als koelsmeermiddel adviseren wij het metaalbewerkingssmeermiddel BIOCUT 3000. Het is een nieuw type volledig synthetisch, hoogperformant smeermiddel, heeft een uitstekende hechtende en koelende werking, is in water oplosbaar, gemakkelijk biologisch afbreekbaar en zuinig in verbruik (afhankelijk van de instelling, tot ca. 3 dm ^2 /h per sproeier).

BIOCUT 3000 bevat geen stoffen die schadelijk zijn voor de gezondheid. Het voldoet aan de eisen van de Duitse Vereniging voor Gas en Water (DVGW).

Alle ingrediënten voldoen aan de richtlijnen van de FDA (Food and Drug Administration) en de Duitse Farmacopee (DAB) in de momenteel geldige versie.

Het smeermiddel kan worden verkregen bij:

Smeermiddel BIOCUT 3000 voor temperaturen tot 0°C:

1 L - 3 21 32 039 00 0

5 L - 3 21 32 040 00 0

Smeermiddel koudebestendig voor temperaturen tot -25°C:

1 L - 3 21 32 042 00 0

5 L - 3 21 32 043 00 0

Bij de draaistroomuitvoeringen RSG Ex (**) is een compressor FEIN bestelnummer 9 26 01 023 02 3 met een aanzuigvolume van ca. 130 l/min vereist om het koelsmeersysteem met perslucht te kunnen gebruiken.

Vervangingsonderdelen.

De actuele lijst van vervangingsonderdelen is te vinden op www.fein.com.

Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.

Technische documentatie bij: C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.

Bestillingsnummer

6 33 05 006 00 8

Bestillingsnummer

6 33 05 006 00 8

Medlevert tilbehør

Bestillingsnummer	Antall	Benevnelse
3 39 01 114 00 7	1	Transportbeholder
3 39 01 031 00 1	1	Verktøykoffert
3 21 22 007 01 7	1	Håndsveiv
6 29 01 016 00 2	1	Enkel fastnøkkel, størrelse 46
6 29 03 010 00 6	1	Enkel fastnøkkel, størrelse 55
3 12 07 333 01 0a a p l - l	1	Kjedestrammer kun for RSG Ex 1500 A/B [**)
6 29 11 010 00 0	1	Ringnøkkel, 17/19
6 29 06 014 00 0	1	Pipenøkkel, størrelse SW 46/41
3 02 31 029 00 2	20 Rullekjede
3 02 17 216 00 4	20 Bolt
4 26 34 020 00 5	40 Sikringsring
6 33 05 013 00 2	5	Gnistfrie spaltekiler for RSG Ex 1500/18 A/B (**)
3 07 02 041 01 4	1	Kombinasjon av koplingsutstyr for RSG Ex 1500/18 A/B (**)
3 21 74 009 00 1	1	Rundslynge
3 21 74 010 00 3	1	Rundslynge
3 07 28 188 00 8	1	CEE kopling for RSG Ex 1500/18 A/B (**)
3 02 31 035 02 0	1	Kjede kun for RSG Ex 1500 A/B (**)
3 02 16 166 01 0	1	Bolt kun for RSG Ex 1500 A/B (**)
3 40 56 026 00 0	1	Blindplater kun for RSG Ex 1500 A/B (**)

-contactor protectie motor

-protectie subtensiune

-conectori

Combinatie van schakelapparatuur

3 07 02 041 01 4

Módulo de conexión

3 07 02 041 01 4
