RSG EX 1500 B - Frézka Fein - Bezplatný návod k obsluze

Značka	Fein
Model	RSG EX 1500 B
Kategorie	Frézka (frézka na trubky)
Typ	Elektrická frézka na trubky s částečnou ochranou proti výbuchu
Jmenovité napětí	400 V (třífázové 3~, 50 Hz)
Jmenovitý výkon	1500 W
Otáčky motoru naprázdno	2860 ot/min
Otáčky nástroje naprázdno	35 ot/min (verze A) / 70 ot/min (verze B)
Posuv	40 mm/min (verze A) / 80 mm/min (verze B)
Maximální průměr nástroje	220 mm
Rozsah průměru trubky	250 – 1500 mm (RSG Ex 1500) / 250 – 3000 mm (RSG Ex 18)
Rozměry (D × V × Š)	974 × 334 × 450 mm (verze A) / 1088 × 334 × 431 mm (verze B)
Hmotnost	80 kg
Třída krytí	IP X4
Typ ochrany	Částečně odolný proti výbuchu (motor a spínač ATEX)
Hlavní funkce	Řezání, frézování a srážení hran trubek z oceli nebo litiny
Automatický posuv	Ano, pomocí páky ovládání posuvu (28)
Motor odolný proti výbuchu	V souladu s ATEX pro zónu 2 (s externím ovládacím boxem)
Izolované rukojeti	Ano (přepravní popruh s izolovanými povrchy)
Údržba	Výměna oleje v převodovce, čištění řetězů, mazání kluzných ploch
Dodávané příslušenství	Přepravní kontejner, sada nářadí, klika, klíče, napínač řetězu, řetězy atd.

Často kladené otázky - RSG EX 1500 B Fein

Jaké typy trubek může frézka Fein RSG EX 1500 B obrábět?

Může řezat, frézovat a srážet hrany vystavených trubek nebo potrubí z oceli nebo litiny, a také pro přípravu svarových hran. Vhodná pro průměry 250 až 1500 mm (verze 1500) nebo 250 až 3000 mm (verze 18).

Je frézka vhodná do prostor s nebezpečím výbuchu?

Pouze částečně. Motor a spínač jsou v souladu s ATEX, ale celý stroj není schválen pro použití v prostředí s nebezpečím výbuchu. Ovládací skříň musí být umístěna mimo zónu 2.

Jaké je požadované napájecí napětí?

Zařízení pracuje na 400 V třífázové (3~, 50 Hz) s výkonem 1500 W. Přípojka musí být chráněna pojistkou 20 A.

Jak nastavit hloubku řezu?

Hloubka se nastavuje pomocí pevného vřeteníku pro vřeteno nástroje (16) otočně uloženého, ovládaného závitovým vřetenem (6). Použijte stupnici hloubky (26) a rýhovanou matici (27) pro jemné nastavení.

Jaký typ maziva použít pro frézku?

Pro převodovku použijte olej ARAL ÖL Degol BMB 100 pro teploty -20 až +40 °C, nebo BMB 460 pro 0 až +60 °C. Pro chlazení se doporučuje mazivo BIOCUT 3000.

Jak udržovat článkové řetězy?

Vyčistěte řetězy petrolejovým etherem, poté je ponořte na několik hodin do viskózního oleje (SAE 140). Vizuálně zkontrolujte články a vyměňte vadné pojistné kroužky.

Jaké řezné nástroje jsou pro tento stroj k dispozici?

Můžete použít kotoučové pilové listy z HSS nebo karbidu, profilovací frézy ve tvaru V a U a sady fréz. Průměry nástrojů mohou dosahovat až 220 mm.

Lze stroj používat venku?

Ano, ale nesmí být vystaven silnému dešti ani používán pod vodou. Rozsah provozních teplot je -20 °C až +40 °C.

Jak vyměnit pracovní nástroj?

Nejprve odpojte stroj. Vyčistěte vřeteno nástroje a kontaktní plochy. Nasaďte nástroj s distančními podložkami, pevně utáhněte matici. Používejte ochranné rukavice, abyste předešli pořezání.

Kde najít náhradní díly a získat poprodejní servis?

Náhradní díly jsou k dispozici na webu www.fein.com. Pro opravy kontaktujte poprodejní servis FEIN. Používejte pouze originální díly.

NÁVOD K OBSLUZE RSG EX 1500 B Fein

Překlad původního návodu k obsluze.

Použité symboly, zkratky a pojmy.

Symbol, značka Vysvětlení
	Uposlechněte pokynů ve vedle stojícím textu nebo grafice!
	Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění.
	Při práci použijte ochranu očí.
	Při práci použijte ochranu sluchu.
	Při práci použijte ochranu rukou.
	Všeobecná značka zákazu. Toto počínání je zakázané.
[4C04]	Sahat dovnitř zakázáno!
	Nedotýkejte se rotujících dílů elektronářadí.
[522Y]	Sahat do řetězů a pastorků je zakázáno!
	Varování před ostrými hranami nasazovacích nástrojů, jako např. ostří řezacích nožů.
	Horký povrch!
	Oblast uchopení
[DS4X]	Doplňková informace.
[X0T4]	Potvrzuje shodu elektronářadí se směrnicemi evropského společenství.
	Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
	V žádném případě neotáčejte tři pojistné šrouby.
	Platné pouze pro Činu:Trvání ochrany životního prostředí při normálním používání výrobku činí 10 let.
(**) může obsahovat číslice nebo písmena

Technická data.

Objednací číslo 7 360 ... 7 360 ...

Typ* RSG Ex 1500 A (**) RSG Ex 1500 B (***)

Objednací číslo 7 360 ... 7 360 ...

Typ* RSG Ex 18 A (**) RSG Ex 18 B (**)

Napětí (U) 400 V 400 V

Frekvence (f) 50 Hz 50 Hz

Typ sitového připojení 3 \~ (střídavý proud) 3 \~ (střídavý proud)

Počet otáček naprázdno (n₀)

- Motor	2860 min ^-1	2860 min ^-1
- Pracovní nástroje	35 min ^-1	70 min ^-1
Posuv (j)	40 mm/min	80 mm/min
Jmenovitý výkon (P)	1500 W	1500 W
Délka sítového kabelu (se zástrčkou)
- RSG Ex 1500 (**)	2 x 20 m	2 x 20 m
- RSG Ex 18 A/B (**)	2 x 20 m	2 x 20 m
Třída ochrany	/ll	/ll
Stupeň krytí	IP X4	IP X4

*Elektromotor a prídavný spínač v provedení odolném proti výbuchu (vyhovující ATEX)

Typ® RSG Ex 1500 A (**)
	RSG Ex 1500 B (**)	RSG Ex 18 A (**)
		RSG Ex 18 B (**)
Rozměry:
- Hmotnost (m)	80 kg	80 kg
- Max. ∅ nástroje	220 mm	220 mm
- Lmax.	974 mm	1088 mm
- Hmax.	334 mm	334 mm
- Bmax.	450 mm	431 mm
- B1	371 mm	371 mm
- B2	201 mm	201 mm
- B3	791 mm	991 mm

Určení frézek na potrubí.

Frézka na potrubí je určena pro oddělování a frézování volně ležicích částí potrubí a položených potrubních vedení z ocell nebo litiny a též ke srážení hran konců trubek před svařením na stavbách, ve výrobních halách a venku. Frézka na potrubí je určena pro speciální firmy pro obsluhu specialisty pro netrvající každodenní použití.

Kompletní frézka na potrubí není schválena pro oblast s nebezpečím výbuchu.

Frézka na potrubí není určena pro:

• Použití v oblastech s výbušnou atmosférou.
• Použití za silného deště a práci pod vodou.
• Rozsah teploty mimo -20°C až 40°C.
• Oddělování výbušných látek.
• Oddělování hóřlavých materiálů.

Upozorňujeme na to, že frézky na potrubí firmy Fein typu RSG Ex (**) nejsou schválené pro použitů v prostředích s nebezpečím výbuchu a proto pro tyto frézky na potrubí neexistuje žádný certifikát typové zkoušky podle směrnice 94/9ES.

(U frézky na potrubí RSG Ex (**) jsou s elektromotorem a přídavným spínačem zabudovány toliko dvě komponenty shodné s ATEX.)

Směrnice ATEX platí pouze v prostoru EU.

Na první pohled.

1 Upínací zařízení
2 Upevňovací šroub boční desky
3 Boční deska
4 Upozornění
5 Čep
6 Závitové vřeteno
7 Zařízení pro přisuv
8 Válcový šroub zařízení pro přísuv
9 Lícovaný šroub
10 Oběhová osa
11 Svěrná páčka
12 Šestihranný šroub
13 Podložka
14 Up/nací osa
15 Matice
16 Nástrojový vřeteník
17 Trubková matice

18 Upevňovací šroub motoru

19 Příložka

20 Retězové kolo

21 Transportní hřídel

22 Pojistný kroužek

23 Kolik

24 Uzavírací šroub nástrojového vřeteníku

25 Držadlo (izolované plochy uchopení)

26 Stupnice hloubky

27 Rýhovaná matice

28 Radicí páka posuvu

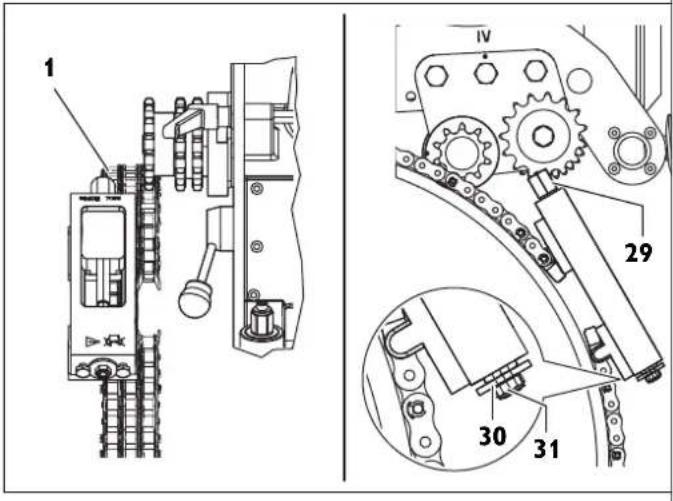

29 Šestihran napínače řetězu

30 Podložka napínače řetězu

31 Pojistné šrouby napínače řetězu

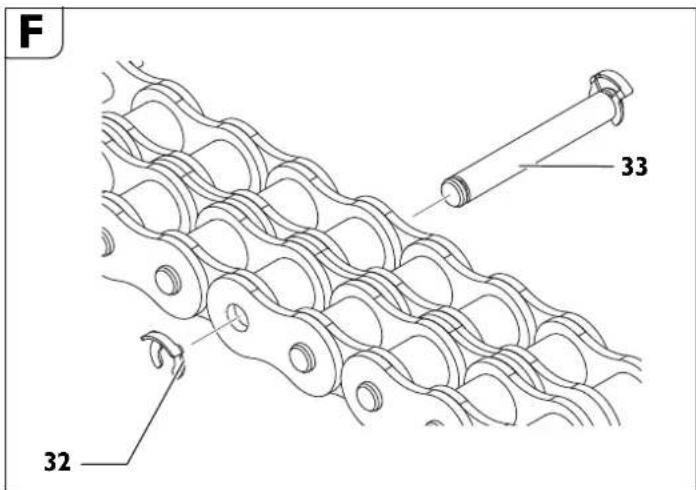

32 Pojistný kroužek řetězového článku

33 Čep řetězového článku

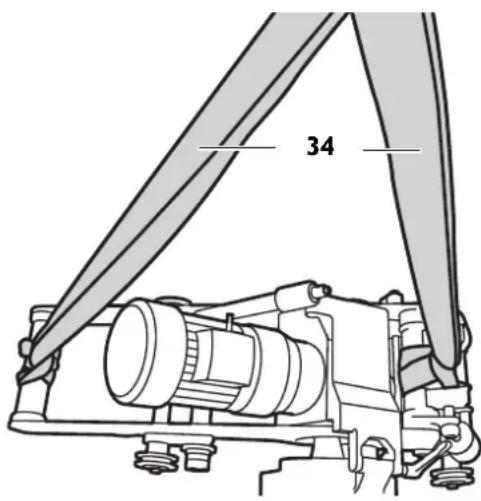

34 Nosné popruhy

Pro Vaši bezpečnost.

Všeobecná bezpečnostní upozornění.

VAROVÁNÍ

Čtěte všechna bezpečnostní upozornění, pokyny, ilustrace a technická data, jimiž je toto elektronářadí opatřeno.

Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou způsobit zásah elektrickým proudem, požár a / nebo těžká zranění.

Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte.

V bezpečnostních upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na elektrické síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) Bezpečnost pracovního místa

a) Udržujte pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.

b) S elektronářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit.

c) Děti a jiné osoby udržujte při použití elektronářadí daleko od vašeho pracovního místa. Při rozptylení můžete ztratit kontrolu nad strojem.

2) Elektrická bezpečnost

a) Pripojovací zástrčka elektronářadí musí licovat se zásuvkou. Zástrčka nesmí byt žádným způsobem upravena. Spolecně s elektronářadím s ochranným uzemněnim nepouživejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem.

b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.

c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým proudem.

d) Dbejte na účel kabelu, nepouživejte jej k nošení či zavěšení elektronářadi nebo k vytážení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých diílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.

e) Pokud pracujete s elektronářadim venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.

f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem.

3) Bezpečnost osob

a) Budte pozorní, dávejte pozor na to, co děláte a přístupujte k práci s elektronářadím rozumně. Nepouživejte žádné elektronářadí pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním.

b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění.

c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Máte-li při nošení elektronářadí prst na spínačí nebo pokud stroj připojíte ke zdrojí proudu zapnutý, pak to může vést k ú r a z ú m .

d) Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění.

e) Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy a oděv udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasty mohou být zachyceny pohybujícími se díly.

g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.

h) Dbejte na to, abyste pri častém použivání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

4) Svědomité zacházení a používání elektronářadí

a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji.

b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit.

c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložite, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabráni neúmyslnému zapnutí elektronářadí.

d) Uchovávejte nepouživané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami.

e) Pečujte o elektronářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé dily stroje bezvadně funguji a nevzpříčuju se, zda dily nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené dily nechte před nasazením stroje opravit. Mnoho úrazů má příčlnu ve špatně udržovaném elektronářadí.

f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčejí vést.

g) Použivejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

h) Udržujte rukojeti a úchytné plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchytné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

5) Servis

a) Nechte své elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.

Speciální bezpečnostní upozornění pro frézky na potrubí.

Při uvedení do provozu, při práci a při údržbě frézky na potrubí dbejte národních bezpečnostních předpisů.

! Respektujte zákonné směrnice o ochraně proti výbuchu.

Postarejte se o bezpečné ustavení opracovávané trubky. Nedbání upozornění může vést k vážným zraněním nebo ke smrti.

Elektricky provozované frézky na potrubí (typ RSG Ex [\*\*]).

Sítové napětí a údaj o napětí na frézce na potrubí se musejí shodovat.

Přípojka frézky na potrubí musí být jištěna pojistkou 20 A.

Sítový kabel a popř. prodlužovací kabel pravidelně kontrolujte!

Frézku na potrubí připojte k rozvaděči pouze s vypnutým hlavním spínačem.

Rozvaděč musí být obsluze kdykoli dosažitelný.

Použití.

Udržujte držadla a plochy rukojetí suché, čisté a prosté oleje a tuku. Kluzká držadla a plochy rukojetí nedovolují bezpečnou obsluhu a kontrolu elektronářadí v nepředvídaných situacích.

Pokud provádite práce, při kterých může pracovní nástroj zasáhnout skrytá elektrická vedení, pak držte stroj na izolovaných plochách rukojetí. Kontakt s elektrickým vedením pod napětím může přivést napětí i na kovové části stroje a vést k zásahu elektrickým proudem.

Frézku na potrubí nepřetěžujte. Používejte pro svou práci správný pracovní nástroj. Se správným pracovním nástrojem pracujete lépe a bezpečněji.

Nepoužívejte žádnou frézku na potrubí, jejíž spínač je vadný. Frézka na potrubí, která se už nedá zapnout nebo vypnout, je nebezpečná a musí se opravit.

Dříve, než přistoupíte k nastavení zařízení nebo vyměníte pracovní nástroj, přerušte přívod energie. Toto preventivní opatření zabrání neúmyslnému rozběhu frézky na potrubí.

Frézku na potrubí nenechte používat osobami, jež s ní nejsou seznámeny nebo nečetly tyto pokyny. Frézky na potrubí jsou nebezpečné, pokud je používají nezkušené osoby.

Pravidelně provádějte údržbu frézky na potrubí. Kontrolujte frézku na potrubí z hlediska možného poškození a těž dalších faktorů, jež by mohly negativně ovlivnit provoz frézky na potrubí. Rozbitou frézku na potrubí před použitím opravte. Mnoho úrazů, kterým lze předejít, je způsobeno špatně udržovanými frézkami na potrubí.

Používejte frézku na potrubí, příslušenství a též pracovní nástroje atd. podle pokynů v tomto návodu k obsluze, přičemž zohledněte pracovní podmínky a prováděnou činnost. Používání frézek na potrubí pro jiné než určené činnosti může vést k nebezpečným situacím.

Popis funkce (viz obr. A).

Frézka na potrubí odděluje a frézuje volně ležící části trubek a položená potrubí pomocí obráběcích nástrojů. Upíná se pomocí svého upínacího zařízení na vnější stranu trubky a běží automatickým pracovním posuvem okolo trubky. Jako nástroje slouží kovové pilové kotouče a tvarové frézy, jejichž bríty jsou podle materiálu trubky z HSS oceli nebo tvrdokovu.

- Nastavení hloubky řezu se děje přes nástrojový vřeteník (16), který je v obou bočních deskách (3) uložený otočně a lze jej pomocí závitového vřetene (6) přestavit.

- Transportní hřídel (21), která způsobuje pomocí transportních kol pohyb pracovního posuvu, je poháněná od nástrojového vřetene přes 2 stupně šnekové převodovky.

- Posuvný pohyb lze pomocí řadicí páky posuvu (28) zapnout a vypnout. Kluzná spojka chrání pohon posuvu před přetížením.

Uložení nástrojového vřetene má mimořádně tuhou konstrukci. Hlavní převodovka s olejovou lázní k pohonu nástrojového vřetene sestává z planetového a šnekového převodového stupně.

Převodovka je dimenzována tak, aby bez poškození vydržela občasné zablokování řetězu. Všechny hřídele převodovky běží ve válečkových ložiscích.

Rám stroje s osami má za úkol vést po trubce upnutou frézku na potrubí a též prénášet rezné a posuvové síly.

- Přizpůsobení na příslušný vnější průměr trubky se dosáhne pomocí přestavení oběhové osy (10).

Upínací řetězy jsou složeny z jednotlivých navzájem stejných částí řetězu.

Počet potřebných částí řetězu resp. délka upínacích řetězů je závislá na vnějším průměru trubky.

Přeprava.

B

34

Nebezpečí zranění při transportu frézky na potrubí. Frézku na potrubí transportujte pouze pomoci dodaných nosných popruhů (34) nebo pomoci minimálně tří osob.

Před uvedením do provozu.

Nebezpečí zranění dané neočekávanými pohyby obrobku. Před opracováním obrobek zajistěte proti nečekaným pohybům. Při opracování obrobku existuje zpečí nečekaného odvalení, spadnutí nebo posunutí obrobku.

Stroj smí být provozován pouze v bezvadném technickém stavu. Před každým uvedením stroje do provozu zkontrolujte opotřebení či poškození pracovních nástrojů a komponent. Opotřebené nebo poškozené pracovní nástroje a komponenty je třeba ihned nahradit za nové.

Připravné práce na opracovávané trubce.

- Trubky, které se budou řezat na úložišti, podložte tak, aby pracovní nástroj nebyl svírán.

- U položených trubek se musí dodržet na 1 m délky na každém místě vůči stěně jámy vzdálenost minimálně 50 cm, měřeno od vnějšího povrchu trubky.

- Opracovávaná plocha musí být bez nečistot a zeminy. Měkké ochranné vrstvy na opracovávané ploše předem odstraňte.

- Rezný nástroj se musí zvolit podle materiálu trubky, žádaného tvaru opracování a chlazení a mazání.

- V oblasti oběhových kol a řetězů odstraňte svary.

Dalši informace obdržite u Vašich dodavatelů mazacích a chladicích látek. (viz též zařízení na chlazení a mazání tlakovým vzduchem 9 12 01 002 00 4)

Mazací prostředek při 0°C:

- Mazací prostředek BIOCUT 1L - 3 21 32 039 00 0

- Mazací prostředek BIOCUT 5L - 3 21 32 040 00 0

Mazací prostředek do 25°C:

- Mazací prostředek 1L - 3 21 32 042 00 0

- Mazací prostředek 5L - 3 21 32 043 00 0

Přípravné práce na frézce na potrubí (viz obr. A).

- Povolte svěrnou páčku (11).

- Nástrojovým vřešeníkem (16) vyjedte pomocí ruční kliky (v nástrojovém kufru) na zařízení pro posuv (7) nahoru.

- Odstraňte lícované šrouby (9) a přemontujte oběhovou osu (10) podle údajů v tabulce (4) na aktuální vnější průměr trubky.

- Lícované šrouby (9) opět útáhněte.

RSG Ex 1500 A/B (**)

P	D[mm] [inch]
I 250 - 400 9.8	-15.7
II 400 - 600 15.7	-23.6
III 600 - 900 23.6	-35.3
IV 900 - 1500 35.3	-58.9

RSG Ex 18 A/B (**)

P	D[mm] [inch]
I 250 – 400 9.6	15.7
II 400 – 600 15.7	-23.6
III 600 – 800 23.6	-31.5
IV 800 – 1000 31.5	-39.4
V 1000 – 1300 39.4	-51.2
VI 800 – 3000 51.2	-118.1

P: poloha oběhové osy

D: průměr trubky

- Upínacím zařízením (1) pro upínací řetězy vyjedte otáčením na pružinové misce, aby po ustavení frézky na potrubí byl k dispozici dostatek napínací dráhy.

Sestavte upínací řetězy podle vnějšího průměru trubky.

Umistěte frézku na potrubí na trubku a zajistěte zvedákem, aby se zabránilo sesmeknutí.

Sestavte vodicí řetěz s napínačem řetězu podle vnějšího průměru trubky.

- Vodici řetěz zafixujte ve vzdálenosti 10 mm vedle upínacího řetězu, naproti frézovacímu nástroji. Vzdálenost čepu vodicího řetězu k čepu upínacího řetězu činí 10 mm.

- Vzdálenost na obvodu zkontrolujte minimálně třikrát.

Upnutí frézky na potrubí na trubku.

Položení článkových řetězů.

• Dosud otevřené článkové řetězy položte na obou stranách frézky na potrubí přes trubku.
• Frézku na potrubí zvedněte a posuňte článkové řetězy pod řetězová kola (20) tak, aby byly po usazení frézky na potrubí článkové řetězy v záběru.
• Vedte článkové řetězy jejich vólnými konci přes řetězová kola upínací osy (14) a příložky (19).
• Oba konče článkového řetězu uzavřete čepem (3 02 17 216 00 4) a zajistěte dvěma pojistnými kroužky (4 26 34 020 00 5).

Napnutí článkových řetězů (viz obrázek A).

• Článkové řetězy nejdříve otáčením obou pružinových misek (1) lehce přiložte na trubku. Pro přesné vyrovnání posuňte frézku na potrubí několikrát tam a zpět po obvodu trubky.
• Clánkové řetězy napněte otáčením pružinových misek, až kolík (23, obrázek A) stojí v podélném otvoru pružinové misky uvnitř drážky zapichnuté na obvodu.
• Během procesu řezání pozorujte polohů kolíku. Pokud by trubka nebyla kruhová, musí se bud dopnout nebo povolit. Všechna 4 držadla před procesem řezání odejměte.

Nebezpečí úrazu!

Neutahujte pružinovou misku dále za tento bod!

Montáž pracovních nástrojů.

Nebezpečí zranění

Existuje nebezpečí zranění dané neúmyslným zapnutím. Před montáží pracovního nástroje vytáhněte síťovou zástrčku.

Nebezpečí zranění

Existuje nebezpečí pořezání dané ostrými břity pracovního nástroje. Při montáži a demontáži pracovního nástroje noste ochranné pracovní rukavice.

Nebezpečí zranění

Existuje nebezpečí popálení od horkého pracovního nástroje. Při demontáži pracovního nástroje noste ochranné pracovní rukavice.

Noste ochranné pracovní rukavice.

Používejte pouze pracovní nástroje s bezvadnými břity.

• Před nasazením očistěte nástrojové vřeteno a též lícované a dosedací plochy.
• Pracovní nástroj nasadte s distančními podložkami.
• Upínací matici nástroje pevně utáhněte.

Uvedení do provozu.

Frézka na potrubí:

Frézce na potrubí s elektrickým pohonem předřadte rozvaděč, který obsahuje následující komponenty:

-Hlavní spínač / reverzní přepínač
-Motorový jistič
-Podpětová spoušt
-Zástrčky

Hlavní spínač se používá jako spínač a pro obrácení směru otáčení. Motorový jistič a podpěťová spoušť tvoří jednu jednotku. Při přetižení motorový jistič vypne, při výpadku sítového napětí podpěťová spoušť odpojí frézku na potrubí od sitě, aby se zabránilo neúmyslnému znovurozběhu.

Frézka na potrubí se opět uvede do provozu aktivací motorového jističe.

Rozvaděč umístěte tak, aby jej mohla obsluha kdykoli dosáhnout.

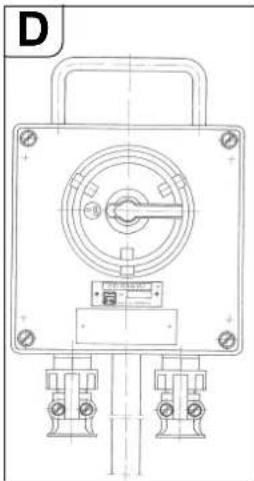

Frézka na potrubí v částečně nevýbušném provedení:

Před rozvaděč použijte spínací skříňku s přídavným spínačem pro ovládání frézky na potrubí ve výbušných prostředích zóny 2.

Spínací skřiňku umístěte tak, aby ji mohla obsluha kdykoli dosáhnout.

Nebezpečí výbuchu

Rozvaděč postavte mimo zónu 2.

Obsluha.

Nebezpečí zranění

Ochranný kryt musí být během provozu zcela uzavřený a zajištěný!

Nebezpečí zranění dané odlétajícími šponami

Ty mohou způsobit zranění. Dbejte na to, aby se v nebezpečném prostoru nenacházely žádné osoby.

Nebezpečí požáru dané odlétajícími šponami

Dbejte na to, aby se v nebezpečném prostoru nenacházely žádné lehce zápalné předměty.

Nebezpečí zranění

Při zapnutí frézky na potrubí existuje nebezpečí zranění dané odlétajícími částmi. Před každým použitím frézky na potrubí odstraňte ruční kliku.

Proces spuštění

U frézek na potrubí s elektromotorem je třeba zajistit, aby byl směr otáčení nástroje správný. Směr otáčení lze pomocí reverzního přepínače na rozvaděči přepnout.

Nebezpečí zranění

U běžícího stroje existuje nebezpečí zranění od otáčejících se dílů. Do nebezpečné oblasti stroje se smí vstupovat pouze za účelem seřizování při dodržení bezpečnostních opatření.

• Pomocí řadicí páky posuvu (28) vypněte pohon posuvu.
• Frézku na potrubí zapněte.
• Povolte svěrnou páčku (11) a běžící pilový kotouč skloňte pomocí ruční kliky co nejhlouběji do trubky. Hluboko zanořený pilový kotouč stabilizuje průběh řezu.
• Při frézování zvolte co nejmenší záběr nástroje. Obráběcí nároky vzrůstají s rostoudí hloubkou řezu.
• Pracovní nástroj zanořte ca. o 3 mm hlouběji než je nutné, pak vraťte na požadovanou hloubku, tím je pracovní nástroj mimo záběr.
• Při používání stupnice hloubky nechte nástroj na povrchu trubky proškrábat. Povolte rýhovanou matici (27) a ukazatel (28) dejte na 0. Rýhovanou matici (27) opět utáhněte. Hloubku přisuvu lze odečíst na stupnici.
• Frézku na potrubí vypněte.
• Následně zafixujte' nastavení utažením svěrné páčky (11).
• Frézku na potrubí opět zapněte.
• Zapněte pohon posuvu pomocí řadící páky posuvu (28).
• Pokud je výkon motoru dostatečný, je stěna trubky proříznuta jedním řezem.

- Položené trubky mohou během řezání poklesnout a sevřit v mezeře pracovní nástroj. Proto se musejí v pravidelných intervalech do mezery za řezacím nástrojem zatloukat dodané klíny. V prostředích ohrožených výbuchem používejte klíny (6 33 05 013 00 2) (RSG Ex 1500 A/B (**) dodané příslušenství) a kladivo z nejskřícího materiálu.

• Zabraňte přetížení frézky na potrubí.
• K přetižení dochází, když při zajíždění běžícího pracovního nástroje znatelně poklesnou otáčky motoru.
• To má současně za následek pokles pracovního výkonu při obrábění.
• Obrobek (odřezávaný díl trubky) kvůli ochraně před pádem zafixujte.

U silnostěnných trubek (s > 10 mm) se musí spára pro svar frézovat ve více obězích.

Shodný průběh řezu je ovlivněn následujícími faktory:

- Vyrovnání frézky na potrubí při startu,

- odchylka geometrie trubky od kruhového resp.válcového tvaru,

- ostrost pracovního nástroje,

- tvrdost materiálu.

Frézka na potrubí je seřízena tak, že se u průměrů trubky 300 mm a 600 mm začátek a konec linie řezu téměř kryjí.

Vzhledem k excentricitě vodicí hřídele je seřizovací značka (24, viz obrázek E) závazná pouze pro oba uvedené průměry. U větších průměrů trubky se musí podle okolností doseřídít.

Zpětný chod frézek na potrubí (RSG Ex [\*\*]).

Poškození věci!

Dříve, než frézka na potrubí pojede zpět, se musí zajistit, aby byl pracovní nástroj vyjetý z řezu, aby se zabránilo poškozením nástroje a převodovky.

• Pomocí řadicí páky posuvu (28) vypněte pohon posuvu.
• Povolte svěrnou páčku (11).
• Vyjedte pracovním nástrojem.
  – Hlávní spínač / reverzní přepínač přepněte do polohy „0“ (vyp).
• Reverzní přepínač přepněte na zpětný chod.
• Svěrnou páčku (11) utáhněte.
• Zapněte pohon posuvu pomocí řadící páky posuvu (28).

Frézka na potrubí není vhodná k provádění řezů za zpětného chodu!

Upozornění k chlazení a mazání.

Poškození věci!

Pracovní nástroj se musí při procesu frézování chladit a mazat. Pří nedostatečném chlazení a mazání se mohou špony zaseknout. To může vést k prasknutím nástroje.

Ridte se pokyny a údaji dodavatele použitého chladicího prostředku

- Trubky z šedé litiny řežte vždy nasucho bez chladicího a mazacího prostředku.

- Pilový kotouč resp. frézu při řezání nelegovaných ocelových trubek chladte mýdlovou vodou.

Nastavení presnosti chodu.

E 24 0 19 10

• Povolte matlci (15, viz obrázek A) klíč SW 46.
• Přetočte osu (10) vůči příložce (19).
• Matici (15) utáhněte.

Otáčením oběhové osy (10) ve směru hodinových ručíček (směr pracovního nástroje) běží pracovní nástroj doprava (směr pohledu je stejný jako směr pohybu frézky na potrubí).

Pří otáčení oběhové osy proti směru hodinových ručiček běží pracovní nástroj doleva.

Vložení dalších řetězových článků.

F 33 32

Dodatečné řetězové články se smějí vložit pouze na k tomu určené pozice.

- Odstraňte čep (33).

- Vložte požadovaný počet řetězových článků.

- Retězové články různých velikostí jsou dostupné v příslušenství stroje.

- Zavedte čep (33).

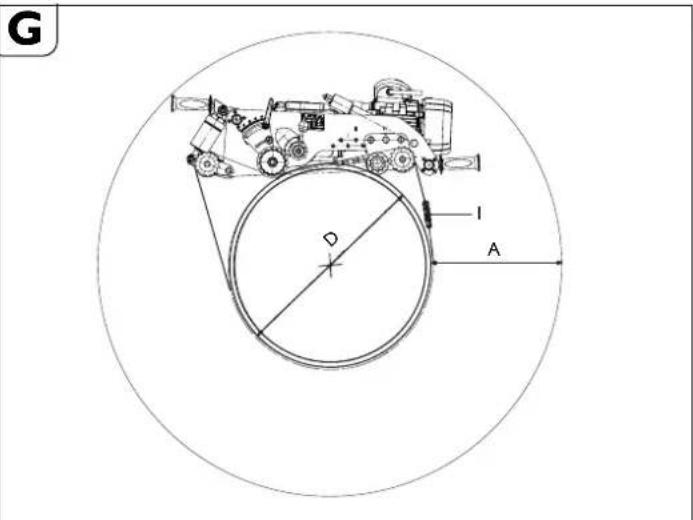

Upnutí frézky na potrubí.

G I A

„A“ potřebný pracovní prostor u největší hloubky řezu.

„D“ vnější průměr trubky.

„i“ počet částí řetězu při průměru trubky „D“.

RSG Ex 1500 A/B

Poloha oběhové osy	D A Potřebná		délka řetězu na jednu stranu	Celková délka řetězu	i*
	[mm] [mm]	[mm] [mm]
1	250	400	1427	2854	5
	300	392	1525	3050	5
	350	384	1632	3264	6
	400	378	1744	3488	6
2	400	381	1782	3564	6
	450	375	1898	3796	7
	500	369	2019	4038	7
	550	364	2144	4288	7
	600	360	2273	4546	8
3	600	362	2302	4604	8
	650	357	2433	4866	8
	700	352	2566	5132	9
	750	348	2702	5404	9
	800	344	2840	5680	10
	850	340	2862	5724	10
	900	337	3001	6002	10

4	900	348	3142	6284	10
	950	345	3284	6568	11
	1000	342	3428	6856	11
	1050	340	3464	6928	11
	1100	337	3607	7214	12
	1150	335	3751	7502	12
	1200	333	3896	7792	13
	1300	331	4062	8124	13
	1400	329	4338	8676	14
	1500	328	4355	8710	14
*Objednací číslo 3 02 31 013 02 7 skládající se z 10 kusů řetězu každý o délce 635 mm.

RSG Ex 18 A/B

Poloha oběhové osy	D A Potřebná[mm] [mm]	[mm] [mm]	délka řetězu na jednu stranu	Celková délka řetězu	i*
1	250	587	1427	2854	5
	300	576	1525	3050	5
	350	564	1632	3264	6
	400	553	1744	3488	6
2	400	522	1782	3564	6
	450	511	1898	3796	7
	500	501	2019	4038	7
	550	492	2144	4288	7
	600	483	2273	4546	8
3	600	453	2302	4604	8
	650	445	2433	4866	8
	700	437	2566	5132	9
	750	429	2702	5404	9
	800	422	2840	5680	10
4	800	396	2862	5724	10
	850	393	3001	6002	10
	900	390	3142	6284	10
	950	386	3284	6568	11
	1000	383	3428	6856	11
5	1	390	34640	6908	11
	1050	387	3607	7214	12
	1100	385	3751	7502	12
	1150	382	3896	7792	13
	1200	379	4062	8124	13
	1300	374	4338	8676	14
6	1	387	43550	8700	14
	1400	382	4651	9302	15
	1500	378	4950	9900	16
	1600	373	5250	10500	17
	1700	369	5553	11106	18
	1800	366	5857	11714	19
	1900	362	6162	12324	20
	2000	359	6468	12936	21
	2100	356	6775	13550	22
	2200	353	7083	14166	23
	2300	350	7391	14782	24
	2400	348	7700	15400	25
	2500	346	8009	16018	26
	2600	343	8319	16638	27
	2700	341	8629	17258	28
	2800	339	8940	17880	29
	2900	337	9251	18502	30
	3000	335	9562	19124	31
*Objednací číslo 3 02 31 013 02 7 skládající se z 10 kusů řetězu každý o délce 635 mm.

Pro dosažení optimálního předepnutí řetězu lze příp. použít v nástrojovém kufru přiložené poloviční dily řetězu s délkou 31,75 mm.

Příklad:

U vnějšího průměru trubky D=400 mm je potřeba 6 dílů řetězu (objednací číslo 3 02 31 013 02 7).

Vedení stopy pomocí vodicího řetězu

H

1 IV 29 30 31

Délku vodicího řetězu sestavte podle tabulky

Pro dosažení optimálního předepnutí řetězu lze příp. použít v nástrojovém kufru přiložené poloviční díly řetězu s délkou 31,75 mm.

Délka vodicího řetězu

Průměrtrubky	Délkařetězu	Díly řetězu
[mm] [mm]	635 mm 63	5 mm 31,75 mm
250 710 1 1	1
300 870 1 4	0
350 1030 1	6 1
400 1190 1	9 0
450 1344 2	1 1
500 1500 2	4 0
550 1660 2	6 1
600 1809 2	8 1
650 1970 3	1 1
700 2130 3	4 0
750 2290 3	6 1
800 2440 3	8 1
850 2600 4	1 0
900 2760 4	4 0
950 2921 4	6 0
1000 3079	4 8 1
1100 3397	5 3 1
1200 3714	5 8 1
1300 4032	6 3 1
1 4	0	0 4	3 3	0 6
1 5	0	0 4	6 4	0 7

Objednaci číslo 3 02 31 034 01 0 (l = 635 mm)

Objednaci číslo 3 02 31 036 01 0 (l = 63,5 mm)

Objednaci číslo 3 02 31 035 01 0 (l = 31,7 mm)

- Vodicí řetěz upevněte pomocí čepu a pojistného kroužku na jednom z obou dílů řetězu na napínačí řetězu.

- Vodicí větev řetězu provlékněte pod oběma koly vodicího řetězu (obrázek H).

- Volný konec vodicího řetězu upevněte pomocí čepu a pojistného kroužku na napínač řetězu.

- Vodicí řetěz přiložte otáčením šestihranu na napínači (2) na trubku.

- Vodici řetěz vyrovnejte ve vzdálenosti 10 mm (čep hnacího řetězu vůči čepu vodicího řetězu) a třikrát po obvodě zkontrolujte.

- Napínač řetězu šestihranem (29) napněte až podložka (30) doléhá na těleso napínače řetězu (rozsah napnutí ca. 50 mm). (Max. utahovací moment 50 Nm)

Pozor, nebezpečí úrazu!

V žádném případě nepřetáčejte tří pojlstné šrouby (31) na čelní straně. (viz obr. H)

Závěrečné práce po každém pracovním nasazení.

• Vyjedte pracovním nástrojem.
• Frézku na potrubí vypněte.
• Odejmete pracovni nastroj.
• Frézku na potrubí odepněte.

Uskladnění frézky na potrubí.

- Vnější kovové části chraňte proti korozi.

- Fréžku na potrubí skladujte v suchu.

Údržba a opravy.

K údržbě a opravám.

S elektronářadím a příslušenstvím FEIN se v případě oprav prosím obraťte na Váš zákaznický servis FEIN. Adresu naleznete na internetu na www.fein.com.

Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na Internetu na www.fein.com.

Používejte pouze originální náhradní díly.

Následující díly můžete, je-li třeba, vyměnit samí: pracovní nástroje, držadla, řetěz, řetězové články

Stroj smí být provozován pouze v bezvadném technickém stavu.

Opotrebované nebo poškozené pracovní nástroje a komponenty neprodleně nahradte za nové.

Nebezpečí zranění

Před všemi pracemi na frézce na potrubí vytáhněte síťovou zástrčku!

Všeobecná upozornění

Práce údržby mohou provádět pouze vyškolení odborníci.

Ošetření a práce údržby zahrnuji v podstatě:

- Vnější očištění frézky na potrubí a upínacích řetězů.

- Vizuální kontrola celé frézky na potrubí.

- Výměna převodového oleje.

- Namazání pohybových závitů a řetězů.

- Namazání vedení nástrojového vřeteníku v upínacím a transportním zařízení.

- Obnovení nálepek a varovných upozornění na nářadí

Péče o článkové řetězy

Po odstranění hrubých nečistot pečlivě očistěte článkové řetězy benzínem, petrolejem či podobným způsobem za pohybu článků řetězu.

Pro zaručení namazání následně řetězy položte na několik hodin do viskózního oleje např. převodový olej SAE 140.

Nebezpečí úrazu!

Před opětovným použitím důkladně vizuálně zkontrolujte bezvadný stav řetězových článků. Poškozené části vyměňte a chybějící pojistné kroužky nahradte.

Připojovací vedení

Pokud je poškozený připojovací kabel, musí být vyměněn výrobcem nebo jeho obchodním zastoupením.

Zařízení pro přísuv (viz obr. A)

- Plást trubkové matice (17) udržujte bez nečistot a nánosu rzi a neustále lehce namazaný.

- Pří výměně převodového oleje očistěte a namažte pohybové závity.

Demontáz:

• Odstraňte válcový šroub (8).
• Vytáhněte čep (5) z víka.
• Poté ruční klikou vyšroubujte zařízení pro přísuv z trubkové matice.
• Závitové části očistěte a namažte (viz odstavec Mazaci prostředky a mazaci plán na straně 137).
• Poškozené stírací kroužky vyměňte.

Montáz:

Montáž se děje v opačném pořadí. Při montáži nepoškodte stírací kroužky!

Upínací zařízení

Zabraňte znečištěni závitu na šroubech s okem (3, obrázek I) v pružinové misce. Popř. závity očistěte a namažte.

Mazací prostředky a mazací plán

Mazací látka ARAL olej Degol	Plnící množství Rozsah teploty [°C]	Specifikace
BMB 460 2 litry 0 až +60 Převodový olej		typu CLPF podle DIN15502
BMB 700 2 litry -20 až 1-40

Při expedici je nástrojový vřeteník naplněný olejem ARAL Degol BMB 100.

Používání jiného převodového oleje naléhavě nedoporučujeme.

Mazací látky pro kluzné plochy

Pro namazání a ošetření kluzných ploch doporučujeme vodě odolné značkové tuky pro kluzná ložiska bez obsahu kyselin.

3 2 3 3 3 3

Mazací místo Mazací resp. provozní látka
2 (převodovka) viz tabulka Mazací olej pro nástrojový vřeteník
3 (kluzné plochy a pohybové šrouby) tuk pro kluzná ložiska

Odstranění poruch (typ RSG Ex [**]).

Porucha Možné příčiny Opatření
Výpadek motoru a pracovního nástroje	Velmi nízké okolní teploty	Použijte převodový olej FEIN pro nízké teploty
	Tupý pracovní nástroj Pracovní nástroj vyměňte
	Není síťové napětí Zkontrolujte síťovou přípojku a rozvaděče
	Nesprávné napětí sitě Zkontrolujte údaje síťové přípojky
	Příliš rychlý posuv nebo příliš vysoký úběr materiálu na jeden oběh	Přízpůsobte převod a / nebo zredukujte hloubku zanoření
	Ztráta oleje v převodové skříní Najděte a odstraňte únikDoplňte olej
	Nadměrný vzestup teploty v motoru Reaktivujte rozvaděč 3 07 02 041 01 4
Defektní řetězové kolo Poškozený díl řetězu	Díl řetězu vyměňte
	Špatně spojený řetěz	Zkontrolujte a zkorigujte spojovací body
	Čep řetězu jen částečně zavedený	Čep zcela zastrčte
Nekorektní průběh řezu	Špatně vyrovnaná frézka na potrubí a řetěz	viz odstavec „Přípravné práce na frézce na potrubí (viz obrázek A).“ na straně 134 a odstavec „Upnutí frézky na potrubí na trubku.“ na straně 134
	Neexcentrická vodicí hřídel Seřídte přesnost chodu, viz odstavec „Nastavení přesnosti chodu.“ na straně 135
	Tupý pracovní nástroj Pracovní nástroj vyměňte
	Šikmo či kolmo uložená trubka popř. nekruhová trubka	Použijte zařízení pro vedení stopy, viz odstavec „Upnutí frézky na potrubí na trubku.“ na straně 134 a odstavec „Vedení stopy“ na straně 137
	Přetížený pracovní nástroj	Přízpůsobte převod a / nebo zredukujte hloubku zanoření
Snížená nebo neúčinná funkce stroje	Není síťové napětí	Zkontrolujte síťovou přípojku a rozvaděče
	Spínač není sepnutý	Spínač zkontrolujte
	Spojka prokluzuje Přízpůsobte převod nebo nechte nastavit reakční moment v servisu FEIN
Silné vibrace	Příliš rychlý posuv Přízpůsobte převod
	Pracovní nástroj příliš hluboko	Pracovní nástroj pozvedněte
	Svěrná páčka (11) není utažená	Svěrnou páčku utáhněte
	Volný řetěz	Zkontrolujte napnutí řetězu
	Tupý pracovní nástroj Pracovní nástroj vyměňte

Záruka.

Záruka na výrobek platí podle zákonných ustanovení v zemi uvedení do oběhu.

Pracovní nástroje a příslušenství.

Pilové kotouče

1

2

3

Tvar 1, HSS, pro typ převodu:
A, B - pro opracování ocelových trubek
∅	Šířka	Hmot.	Počet zubů	Max. hloubka řezu	Objednací číslo
(mm)	(mm)	(kg)		(mm)
160	4	0,5	50	25	6 35 02 022 00 6
180	4	0,7	60	35	6 35 02 037 00 8
200	4	0,9	64	45	6 35 02 053 00 7
220	4	1,3	70	55	6 35 02 041 00 1

∅	Šířka	Hmot.	Počet zubů	Max. hloubka řezu	Objednací číslo
(mm)	(mm)	(kg)		(mm)
160	4	0,5	50	25	6 35 02 022 00 6
180	4	0,7	60	35	6 35 02 037 00 8
200	4	0,9	64	45	6 35 02 053 00 7
220	4	1,3	70	55	6 35 02 041 00 1
Tvar 2, HSS, pro typ převodu:
B - pro opracování litinových trubek
∅	Š	í	řzubů	k Max. ahloubkařezu	Objednáti číslo m
(mm)	(mm)	(kg)	(mm)
160 4 0,5	40 25 6 35	02 050 00	1
180 4 0,7	46 35 6 35	02 098 00	0
200 4 0,6	50 45 6 35	02 099 00	4

Tvar 3, HSS, s tvrdokovovými zuby, pro typ převodu:
A, B - pro opracování litínových trubek (i s cementovou vložkou) a nelegovaných ocelových trubek do 400 N/mm2
∅	Š	í	ř zubů	k Max. a hloubka řezu	Objednáti číslo m
(mm)	(mm)	(kg)	(mm)
160 4 0,5	40 25 6 35	02 080 00	8
180 4 0,7	44 35 6 35	02 061 00	9
200 4 0,9	50 45 6 35	02 084 00	2

Těsná pera

B×H×L
mm
6×6×3240221044000
8×7×3240221050005

Transportní obal

Délka x šířka x výška
mm
1000 × 800 × 395 3 39 01 114 00 7

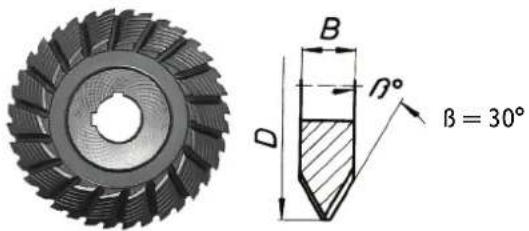

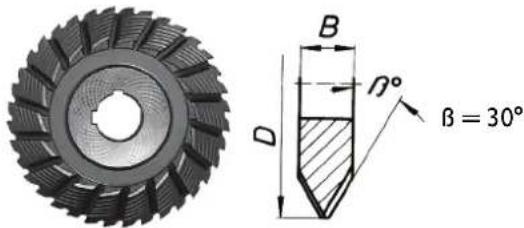

Tvarové frézy

Tvar V, HSS, pro typ převodu:
A - pro opracování ocelových trubek, vysokolegovanýchB - pro opracování nelegovaných ocelových a litinových trubek do max. tloušíkystěny 10 mm a max. průměru 1600 mm
D	B	H	m zubů	Bo	M t a hloubka řezu	ObjednaciPříslo o
(mm)	(mm)	(kg)		(°)	in (mm)
125	25	1,6	32	30	25	6 35 08 056 00 4
160	30	3,2	36	30	25	6 35 08 081 00 9
160	30	3,3	36	37,5	25	6 35 08 093 00 0
180	42	5,5	36	37,5	25	6 35 08 094 00 0
180	42	4,9	36	30	25	6 35 08 085 00 8

Tvar U, HSS, pro typ převodu:
A - pro opracování ocelových trubek, vysokolegovanýchB - pro opracování nelegovaných ocelových a lišnových trůbek do máx. tloušťkyť stěny 10 mm a max. průměru 1600 mm
D B	Hmot.	Počet	zubů	Max. hloubka řezu	Objednací číslo
(mm)	(mm)	(kg)		(mm)
160	25	2,8	40	25	6 35 08 089 00 7

B° ØD A B

Sdružená fréza, HSS, pro typ převodu:
A - pro opracování ocelových trubek, vysokolegovanýchB - pro opracování nelegovaných ocelových a litinových trubek do max. tloušíkystěny 10 mm a max. průměru 1600 mm
D	B	Hmot.	Početzubů	β	M ahloubkařezu	Objednací číslo
(mm)	(mm)	(kg)		(°)	(mm)
154	30,5	2,5	32	30	25	6 35 08 099 02 0

Díl řetězu

10 řetězových dílů	x 63,5 mm = 635 mm
Objednací číslo	3 02 31 013 02 7
1 díl řetězu	31,75
Objednací číslo	3 02 31 029 00 2

Náhradní čep c e

Objednací číslo	3 02 17 216 00 4	Upínací řetěz 38,5 mm
Objednací číslo	3 02 16 166 00 0	Vodicí řetěz 54 mm

Náhradní pojistný kroužek

Objednací číslo

3 02 17 216 00 4

Roztahovací klíny z oceli

Objednací číslo

6 33 05 006 00 8

Dodané příslušenství

Objednací číslo Počet Název
3 39 01 114 00 7 1 Transportní obal
3 39 01 031 00 1 1 Nástrojový kufr
3 21 22 007 01 7 1 Ruční klika
6 29 01 016 00 2 1 Jednostranný klíč, SW 46
6 29 03 010 00 6 1 Jednostranný klíč, SW 55
3 12 07 333 01 0 1 Napínač řetězu pouze pro	RSG Ex 1500 A/B (**)
6 29 11 010 00 0 1 Očkový klíč, 17/19
6 29 06 014 00 0 1 Nástrčný klíč, SW 46/41
3 02 31 029 00 2 20 Válečkový řetěz
3 02 17 216 00 4 20 Čep
4 26 34 020 00 5 40 Pojistný kroužek
6 33 05 013 00 2 5 Roztahovací klíny, nejiskřící pro	RSG Ex 1500/18 A/B (**)
3 07 02 041 01 4 1 Rozvaděč pro	RSG Ex 1500/18 A/B (**)
3 21 74 009 00 1 1 Zvedací popruh
3 21 74 010 00 3 1 Zvedací popruh
3 07 28 188 00 8 1 CEE spojka pro	RSG Ex 1500/18 A/B (**)
3 02 31 035 02 0 1 Řetěz pouze pro	RSG Ex 1500 A/B (**)
3 02 16 166 01 0 1 Čep pouze pro	RSG Ex 1500 A/B (**)
3 40 56 026 00 0 1 Zasouvací kotouč pouze pro	RSG Ex 1500 A/B (**)

Volitelné príslušenství

Objednací číslo Počet Název
3 02 31 013 02 7 1 Retěz s 10 řetězovými díly
4 26 34 020 00 5 1 Pojistný kroužek
3 02 17 216 00 4 1 Čep
4 30 12 051 12 2 1 Lícovaný šroub
6 33 05 013 00 2 Nejiskřící vyrážecí klín
9 12 01 002 00 4 Zařízení na chlazení a mazání tlakovým vzduchem (DKSE)
3 24 33 027 01 7 1 Připojovací díly pro DKSE (deska spalcovými závity)
9 26 01 023 02 3 1 Kompresor pro DKSE
3 14 14 055 00 2 1 PA tlaková hadice kompletní pro kompresor
4 11 36 005 01 9 1 Spojovací hrdlo
3 02 31 035 02 0 1 Retěz
3 02 16 166 01 0 1 Čep
3 40 56 026 00 0 1 Zasouvací kotouč

Zařízení na chlazení a mazání tlakovým vzduchem 9 12 01 002 00 4

Díky možným vysokým rychlostem řezání a posuvu frézky na potrubí je při opracování oceli nutné chlazení a mazání nástrojů. Zařízení na chlazení a mazání tlakovým vzduchem pracuje na principu rozprašování a odpařování chladicího a mazacího prostředku a nabízlí díky rozprašovacím tryskám namontovaným na frézce na potrubí soustavné solidní chlazení a mazání.

Kromě toho se zabrání kontaminaci zeminy na staveništi vrtací emulzí, která se jinak obvykle přivádí ručně.

Jako chladicí a mazací kapalinu doporučujeme použití mazacího prostředku pro opracování kovů BIOCUT 3000. Je to novodobá plně syntetická vysoce výkonná mazací látka, má vynikající přilnavý a chladicí účinek, je rozpustná ve vodě, biologičky dobře odbouratelná a úsporná ve spotřebě (podle nastavení do ca. 0,3 dm ^3 /h na trysku).

BIOCUT 3000 neobsahuje zdraví ohrožující látky. Splňuje požadavky německého spolkového svazu pro plynárenství a vodárenství (DVGW).

Všechny obsažené látky odpovídají směrnicím FDA (Food and Drug Administration) a Německého lékopisu (DAB) v dnes platném znění.

Mazací prostředek lze získat:

Mazací prostředek BIOCUT 3000 pro teploty až k 0°C:

1 L - 3 21 32 039 00 0

5 L - 3 21 32 040 00 0

Mazací prostředek chladu vzdorný pro teploty až k -25°C:

1 L - 3 21 32 042 00 0

5 L - 3 21 32 043 00 0

U třifázových variant RSG Ex (**) je potřeba kompresor, FEIN objednací číslo 9 26 01 023 02 3, se sacím množstvím ca. 130 l/min, aby bylo možné zařízení na chlazení a mazání tlakovým vzduchem nasadit.

Náhradní díly.

Aktuální seznam náhradních dílů naleznete na internetu na www.fein.com.

Prohlášení o shodě.

Prohlášení CE platí pouze pro země Evropské unie a ESVO (Evropské sdružení volného obchodu, anglicky EFTA - European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo ESVO.

Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze. Technické podklady u:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Ochrana životního prostředí, likvidace.

Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.

9 Zalícovaná skrutka

10 Vol'ná os

11 Aretačná páka

12 Skrutka so šesthrannou hlavou

13 Kotúč

14 Napínacia os

15 Matica

16 Nástrojový vretenový mechanizmus

17 Prevlečná matica

18 Upevňovacia skrutka pre motor

19 Styková príložka

20 Retazové koleso

21 Posúvací hriadel

22 Poistný krúžok

23 Kolík

25 Držadlo na nosenie (izolované plochy na držanie)

26 Stupnica hibky

27 Ryhovaná matica

28 Špínacia páka posunu

29 Sesthranný napínač retaze

30 Kotúč napínača retaze

31 Poistné skrutky napínača retaze

Pre Vašu bezpečnost.

Všeobecné bezpečnostné pokyny

1) Bezpečnost na pracovisku

2) Elektrická bezpečnost

Pravidelne kontrolujte sietový kábel a popripade predlžovací kábel!

Zložte upínacie retaze tak, aby vyhovovali vonkajšiemu priemeru rúry. Umiestnite na rúru stroj na frézovanie rúr a zaistite ho zdvihacím strojom, aby ste zabránili posunutiu.
Zložte vodiacu retáz spolu s napínačom retaze tak, aby vyhovovali vonkajšiemu priemeru rúry.
- Zafixujte vodiacu retaz v odstupe 10 mm vedla upínacej retaze, oproti frézovaciemu nástroju. Odstup od svorníka vodiacej retaze voči svorníku na upínacej retaze činí 10 mm.
- Sköntrolújte odstup na obvode minimálne tri krát.

Upnutie stroja na frézovanie rúr na rúre.

Nahodenie článkových retází.

Nebezpečenstvo úrazu, resp. nehody!

Nenapínajte pružinový hrniec cez tento bod!

Stroj na frézovanie rúr uvediete znovu do prevádzky prepnutím motorového Ističa.

- Nastavte pri použití stupnice hlbky nástroj na povrchu rúry tak, aby bol v jemnom zábere. Uvolnite ryhovanú maticu (27) a nastavte ukazovatel' (28) na 0. Utiahnite ryhovanú maticu (27). Híbku prisunu môžete odčítať na stupnici.

- Vypnite stroj na frézovanje rúr.

- Následne zafixujte nastavenie utiahnutím upínacej páky (11).

- Už položené růry, resp. potrubla sa možu počas pilenia uvolnit a prívriet v drážke vložený, resp. nasadený nástroj. Preto musíte v pravidelných odstupoch za nástrojom pilenia zarážať do drážky dodané kliny. Používajte v oblastiach s nebezpečenstvom vybuchu kliny (6 33 05 013 00 2) (RSG Ex 1500 A/B (**) dodané príslušenstvo) a kladivo z materiálu bez vzniku iskrenia.

- Zabráňte preťaženiu stroja na frézovanie rúr.

- Zároveň je následkóm toho aj pokles výkónu trieskového obrábania.

- Zafixujte obrobok (odrezaný kus rúry), aby ste zabránili jeho pádu.

- tvrdost materiálu.

Riadte sa údajmi/pokynmi/upozorneniami výrobcu použitého chladiva

Vloženie dalších článkov retaze.

F 33 32

- Vložte požadovaný počet článkov retáze.

- Namontujte nový poistný krúžok (32).

„D“ vonkajší priemer rúry.

• Úpevníte vodíacu retáz svorníkom a polstným krúžkom na jednom z retázových úsekov na napínači retáze.
• Prevlečte vodiacu vetvu vodiacej reťaze pod oboma kolesami vodiacej reťaze (obrázok H).
• Upevnite volný koniec vodiacej retáze na napínači retáze svorníkom a poistným krúžkom.
• Priložte vodiacu retaz k rúre otáčaním šesthranu na napínači retaze (2).
• Vyrovnajte vodiacu retáz v odstupe 10 mm (svorník hnacej retáze voči svorníku vodiacej retáze) a tri krát ju skontrolujte na obvode.
• Napínajte napínač retáze na šesthrane (29), kým nebude kotúč (30) priliehať na telese napínača retáze (rozsah napnutia cca 50 mm). (max. utahovací moment 50 Nm)

Pozor! Nebezpečenstvo úrazu, resp. nehody!

Záverečné práce po každom pracovnom nasadení.

• Chráněte vonkajšle kovové časti pred koróziou.
• Skladujte stroj na frézovanie rúr v suchu.

Údržba a oprava.

Za účelom údržby a opravy.

Vytlahnite pred akýmikol'vek prácami na stroji na frézovanje rúr sletovú zástrčku!

Všeobecné upozornenia

Starostlivost' o článkové retaze a ich ošetrovanie

Aby ste zaistili a zabezpečili mazanie, vložte reťaze po očistení na niekolko hodin do hustého oleja, napr. do prevodového oleja SAE 140.

Nebezpečenstvo úrazu, resp. nehody!

Montáž prebleha v opačnom poradí. Nepoškodte pri montáži stieracie krúžky!

Napínacie zariadenie

Popripade vyčistite závity a namažte ich tukom.

Mazivá a plán mazania

Degol BMB 100. Naliehavo vás varujeme pred použitím iného prevodového oleja.

Tvar 3, HSS, so zubami z tvrdého kovu, pre typ prevodovky:

A, B – na opracovávanie liatinových rúr (aj s cementovým puzdrom)a nelegovaných ocelových rúr do 400 N/mm2
∅ Šírka Hmotn. Počet			zubov	Max.híbka rezu	Objednávacie číslo
(mm) (mm) (kg) (mm)
160	4	0,5	40	25	6 35 02 080 00 8
180	4	0,7	44	35	6 35 02 061 00 9
200	4	0,9	50	45	6 35 02 084 00 2

Dížka x širka x výška
mm
1 000 x 800 x 395	3 39 01 114 00 7

Tvarová fréza

Tvar U, HSS, pre typ prevodovky:

Zložená fréza, HSS, pre typ prevodovky:

BIOCUT 3000 je bez látok nebezpečných pre zdravie. Splína požiadavky nemeckého spolku pre plynárenstvo a vodárenstvo (Deutscher Verein des Gas- und Wasserfachs e.V. (DVGW)).

Techniné byla laikoma:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Připojovací schéma motoru

Schéma pripojenia motora
