RSG EX 1500 B - Freza Fein - Manual de utilizare gratuit

Marcă	Fein
Model	RSG EX 1500 B
Categorie	Freză (freză pentru țevi)
Tip	Freză electrică pentru țevi, antideflagrantă parțial
Tensiune nominală	400 V (trifazat 3~, 50 Hz)
Putere nominală	1500 W
Viteză motor în gol	2860 rot/min
Viteză sculă în gol	35 rot/min (versiunea A) / 70 rot/min (versiunea B)
Avans	40 mm/min (versiunea A) / 80 mm/min (versiunea B)
Diametru max. sculă	220 mm
Domeniu diametru țeavă	250 – 1500 mm (RSG Ex 1500) / 250 – 3000 mm (RSG Ex 18)
Dimensiuni (L × Î × l)	974 × 334 × 450 mm (versiunea A) / 1088 × 334 × 431 mm (versiunea B)
Greutate	80 kg
Clasă de protecție	IP X4
Tip de protecție	Parțial antideflagrantă (motor și întrerupător ATEX)
Funcții principale	Tăiere, frezare și teșire a țevilor din oțel sau fontă
Avans automat	Da, prin maneta de comandă a avansului (28)
Motor antideflagrant	Conform ATEX pentru zona 2 (cu dulap de comandă extern)
Mânere izolate	Da (curea de transport cu suprafețe izolate)
Întreținere	Schimbarea uleiului de angrenaj, curățarea lanțurilor, ungerea suprafețelor de alunecare
Accesorii furnizate	Recipient de transport, trusă de scule, manivelă, chei, întinzător de lanț, lanțuri, etc.

Întrebări frecvente - RSG EX 1500 B Fein

Ce tipuri de țevi poate prelucra freza Fein RSG EX 1500 B?

Poate tăia, freza și teși țevi expuse sau conducte instalate din otel sau fontă, precum și pentru pregătirea teșiturilor înainte de sudare. Potrivită pentru diametre de la 250 la 1500 mm (versiunea 1500) sau 250 la 3000 mm (versiunea 18).

Este freza adaptată pentru zone cu risc de explozie?

Numai parțial. Motorul și întrerupătorul sunt conforme ATEX, dar întregul ansamblu al mașinii nu este omologat pentru utilizare în zonă explozivă. Dulapul de comandă trebuie plasat în afara zonei 2.

Care este tensiunea de alimentare necesară?

Aparatul funcționează la 400 V trifazat (3~, 50 Hz) cu o putere de 1500 W. Racordarea trebuie protejată cu o siguranță de 20 A.

Cum se reglează adâncimea de tăiere?

Adâncimea se reglează prin păpușa fixă pentru axul sculei (16) montată pivotant, acționată de axul filetat (6). Utilizați scala de adâncime (26) și piulița moletată (27) pentru o reglare fină.

Ce tip de lubrifiant se folosește pentru freză?

Pentru angrenaj, utilizați uleiul ARAL ÖL Degol BMB 100 pentru temperaturi de -20 până la +40 °C, sau BMB 460 pentru 0 până la +60 °C. Pentru răcire, lubrifiantul BIOCUT 3000 este recomandat.

Cum se întrețin lanțurile cu zale?

Curățați lanțurile cu eter de petrol, apoi scufundați-le în ulei vâscos (SAE 140) timp de câteva ore. Verificați vizual zalele și înlocuiți inelele de reținere defecte.

Ce scule de tăiere sunt disponibile pentru această mașină?

Puteți utiliza lame de ferăstrău circular din HSS sau carbură, freze de profilat formă V și U, și freze de sortiment. Diametrele sculelor pot ajunge până la 220 mm.

Poate fi utilizată mașina în exterior?

Da, dar nu trebuie expusă la ploi puternice sau utilizată sub apă. Intervalul de temperatură de utilizare este de -20 °C până la +40 °C.

Cum se înlocuiește scula de lucru?

Deconectați mai întâi mașina. Curățați axul port-sculă și suprafețele de contact. Montați scula cu șaibe de distanțare, strângeți bine piulița. Folosiți mănuși de protecție pentru a evita tăieturile.

Unde se găsesc piesele de schimb și se obține service post-vânzare?

Piesele de schimb sunt disponibile pe site-ul www.fein.com. Pentru reparații, contactați service-ul post-vânzare FEIN. Utilizați numai piese originale.

MANUAL DE UTILIZARE RSG EX 1500 B Fein

Traducerea instructiunilor de utilizare originale.

Simboluri, prescurtări și termeni utilizati.

Simbol, semn Explicație
[WWZX]	!	Respectați instrucțiunile din textul sau schița alăturată!
[£70Y]		Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii.
[£W4S]		În timpul lucrului folosiți ochelari de protecție.
[£32D]		În timpul lucrului folosiți protecție auditivă.
[£2CCH]		În timpul lucrului folosiți mănuși de protecție.
[£77Z]		Semn de interzicere în general. Această acțiune este interzisă.
[£2X7B]		Este interzisă introducerea mâinii!
[£T1YX]	!	Nu atingeți componentele sculei electrice care se rotesc.
[£W0R]		Este interzisă Introducerea mâinilor la lanțuri și pinioane!
		Avertisment cu privire la muchiile ascuțite ale sculelor, ca de exemplu tăișurile cuțitelor.
		Suprafață fierbînte!
		Suprafață de prindere
[£74W]		Informație suplimentară.
[£60S]		Certifică conformitatea sculei electrice cu Normele Comunității Europene.
[£22XA]		Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică.
	[BAHG]	Nu rotiți în niciun caz cele trei șuruburi de siguranță.
		Valabil numai pentru China:Durata protecției mediului în cazul utilizării normale a produsului este de 10 ani.
(**) poate conține cifre sau litere

Date tehnice.

Număr comandă 7 360 ... 7 360 ...

Tip constructiv* RSG Ex 1500 A (**) RSG Ex 1500 B (**)

Număr comandă 7 360 ... 7 360 ...

Tip constructiv* RSG Ex 18 A (**) RSG Ex 18 B (**)

Tensiune (U) 400 V 400 V

Frecvență ( 50 Hz 50 Hz

Turatie mers în gol (n₀)

- Motor	2860 rot/min	2860 rot/min
- Scule așchietoare utilizate	35 rot/min	70 rot/min
Avans (f)	40 mm/min	80 mm/min
Putere nominală (P)	1500 W	1500 W
Lungimea cablului de rețea (cu ștecăr)
- RSG Ex 1500 (**)	2 × 20 m	2 × 20 m
- RSG Ex 18 A/B (**)	2 × 20 m	2 × 20 m
Clasa de protectie	/	/
Tip de protectie	IP X4	IP X4

*motor electric și sistem de cuplare în versiune cu protectie la explozie (conformitate ATEX)

Tip constructiv* RSG Ex 1500 A (**)		RSG Ex 18 A (**)
	RSG Ex 1500 B (**)	RSG Ex 18 B (**)
Dimensiuni:
- Masă (m)	80 kg	80 kg
- Diametru max. sculă	220 mm	220 mm
- Lmax.	974 mm	1088 mm
- Hmax.	334 mm	334 mm
- Imax.	450 mm	431 mm
- B1	371 mm	371 mm
- B2	201 mm	201 mm
- B3	791 mm	991 mm

Destinatia maşinii de şanfrenat tevi

Mașina de șanfrenat țevi este destinată secționării și frezării țevilor nefixate și conductelor pozate din oțel sau fontă, precum și șanfrenărili capetelor de țeavă înainte de sudare, pe șantiere, în hale industriale și spații neacoperite. Mașina de șanfrenat țevi este concepută pentru firme specializate, spre a fi utilizată de specialiști, pentru uz zilnic nepermanent.

Maşina de şanfrenat țevi completă nu este omologată pentru zone cu pericol de explozie.

Maşina de şanfrenat tevi nu este concepută pentru:

- utilizarea în zone cu atmosferă explozivă.

- utilizarea pe ploale puternică și sub apă

- în afara unul domeniu de temperatură de -20°C până la 40°C.

- pentru debitarea materialelor'explozive.

- pentru debitarea materialelor inflamabile.

Directiva CE 94/9EG ATEX (Atmosphères Explosibles)

Vă indicăm că mașinile de șanfrenat țevi Fein de tipul RSG Ex (**) nu sunt omologate pentru a fi utilizate în zone cu pericol de explozie și că din acest motiv, pentru aceste mașini de șanfrenat țevi nu există certificate de examinare de tip CE corespunzătoare directivei 94/9EG.

(la mașina de şanfrenat țevi RSG Ex (**) se montează doar două componente conforme ATEX, motorul electric și sistemul de cuplare)

Directiva ATEX este valabilă doar în spațiul CE.

Dintr-o privire

1 Dispozitiv de fixare
2 Şurub de fixare pentru placa laterală
3 Placă laterală
4 Indicatie
5 Bolt
6 Tijă filetată
7 Dispozitiv de reglaj
8 Şurub cu cap cilindric pentru dispozitivul de reglaj
9 Šurub de reglare
10 Arbore de rulare
1 Pârghie de blocare
12 Şurub cu cap hexagonal
13 Rolă
14 Arbore de fixare

15 Piuliţă

16 Arbore portsculă

17 Piuliță

18 Šurub de fixare pentru motor

19 Ureche

20 Pinion

21 Arbore de transport

22 Inel de siguranță

23 Stift

24 Șurub de capăt arbore portsculă

25 Mâner de transport (mânere izolate)

26 Scală de adâncime

27 Piuliță randalinată

28 Manetă de cuplare pentru avans

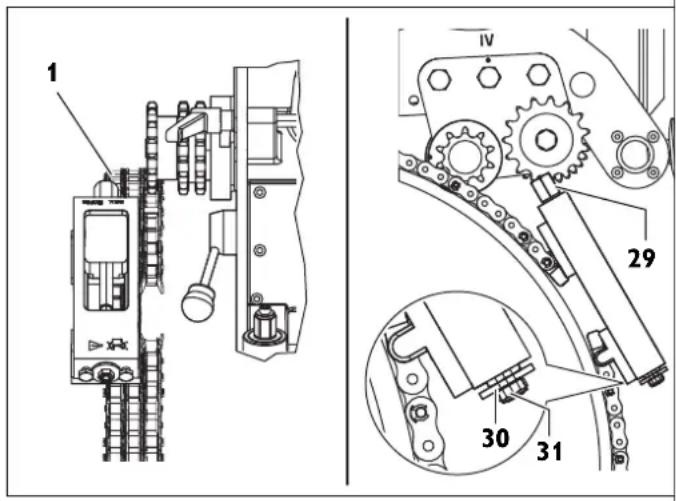

29 Cap hexagonal întinżător lanț

30 Rolă întinzător lanț

31 Şuruburi de fixare întinzător lanț

32 Inel de siguranță za de lanț

33 Bolt za de lanț

34 Chingi de transport

Pentru siguranța dumneavoastră.

Indicatii generale de sigurantă

AVERTISMENT

Citiți toate indicatiile de sigurantă, instructiunile, figurile și datele tehnice puse la dispoziție pentru această sculă

electrică. Neglijarea respectării indicaților de siguranță și instrucțiunilor poate avea ca urmare șocuri electrice, incendii și/sau accidentări grave.

Păstrați toate indicațiile de siguranță și instrucțiunile pentru consultarea pe viitor. Termenul de sculă electrică folosit în instrucțiunile de siguranță se referă la sculele electrice alimentate de la rețeaua de curent electric (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

1) Siguranța la locul de muncă

a) Mențineți-vă locul de muncă curat și bine iluminat. Dezordinea sau zonele neluminate pot duce la accidente.

b) Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.

c) Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.

2) Siguranță electrică

a) Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.

b) Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.

c) Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu schimbați destinația cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurate măresc riscul de electrocutare.

e) Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate și pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.

f) Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

3) Siguranța persoanelor

a) Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizărili sculelor electrice poate duce la răniri grave.

b) Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.

c) Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.

d) Înainte de pornirea sculei electrice îndepărtați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.

e) Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.

f) Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Imbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.

g) Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

h) Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.

4) Utilizarea și manevrarea atentă a sculelor electrice

a) Nu suprasolicitați scula electrică. Folositi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.

b) Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.

c) Scoateți ștecherul afară din priză și/sau îndepăratați acumulatoru dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.

d) Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.

e) Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat piesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.

f) Mențineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.

g) Folositi scula electrică, accesoriiile, dispositivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

h) Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

5) Întreținere

a) Incredințați scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.

Indicații speciale de siguranță pentru mașini de şanfrenat țevi

La punerea în funcțiune, în timpul lucrărilor și în cadrul întreținerii mașinii de şanfrenat țevi, respectați prevederile naționale de prevenire a accidentelor.

Respectați directivele legale privind protecția la explozie.

Asigurați poziția fermă a țevii prelucrate. Nerespectarea acestei indicații poate conduce la accidentări grave sau deces.

Maşini de şanfrenat tevi actionate electric (tip constructiv RSG Ex [\*\*]).

Tensiunea rețelei și tensiunea specificată pe mașina de şanfrenat țevi trebuie să corespundă.

Racordul maşinii de şanfrenat țevi trebuie protejat cu o siguranță de 20 A.

Verificați regulat cablul de rețea și cablul prelungitor!

Conectați mașina de şanfrenat țevi la tabloul de distribuție numai cu comutatorul principal decuplat.

Tabloul de distribuție trebuie să fie accesibil în orice moment operatorului.

Utilizare.

Păstrați mânerele și suprafețele mânerelor uscate, curate și libere de ulei și grăsimi. Mânerele și suprafețele mânerelor alunecoase nu permit operarea în siguranță și controlul asupra sculei electrice, în situații neprevăzute.

Tineți scula electrică de suprafețele de prindere izolate atunci când executați lucrări în cursul cărora accesoriiul poate atinge conductori electrici ascunși.

Contactul cu un conductor aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și provoca electrocutare.

Nu suprasolicitați mașina de şanfrenat țevi. Utilizați scula aschietoare corectă pentru munca dumneavoastră. Cu scula aschietoare corectă lucrați mai bine și mai sigur.

Nu utilizati mașini de șanfrenat tevi a căror comutator este defect. O mașină de șanfrenat tevi care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.

Întrerupeți alimentarea cu energie, înainte de a efectua reglaje la aparat sau a schimba sculele aschietoare. Această măsură de precauție împledică pornirea accidentală a mașinii de șanfrenat țevi.

Nu permiteți utilizarea mașinii de şanfrenat tevi unor persoane care nu sunt familiarizate cu aceasta sau nu au citit aceste instrucțiuni. Mașinile de şanfrenat tevi sunt periculoase, dacă sunt utilizate de persoane fără experiență.

Intrețineți regulat mașina de şanfrenat țevi. Verificați mașina de şanfrenat țevi cu privire la posibile daune, cât și cu privire la ați factori, care pot influența funcționarea mașinii de şanfrenat țevi. Reparați o mașină de şanfrenat țevi înainte de utilizare, dacă nu este intactă. Multe accidente ce pot fi evitate sunt provocate de mașini de şanfrenat țevi întreținute deficitar.

Utilizați mașina de şanfrenat tevi, accesoriiile precum și sculele așchietoare etc. corespunzător indicatiilor din acest manual de utilizare, ținând cont de condițiile de lucru și de activitatea realizată. Utilizarea mașinilor de şanfrenat tevi pentru alte activități decât cele prevăzute poate avea ca urmare situații periculoase.

Mod de functionare (vezi figura A).

Maşina de şanfrenat țevi seçlionează și şanfrenează țevi nefixate și conducte pozate, cu ajutorul unor scule aşchletoare. Ea se fixează pe exteriorul țevii, utilizând sistemul său de fixare și rulează în jurul țevii prin avans automat. Ca scule se utilizează pânze de circular pentru metal și freze, a căror tăișuri sunt fabricate din oțel rapid sau metale dure, în funcție de materialul țevii.

• Reglarea adâncimii de tăiere se realizează prin arborele portsculă (16), care este fixat mobil în cele două plăci laterale (3) și poate fi reglat prin intermediul tijei filetate (6).
• Arborele de transport (21), care realizează mișcarea de avans prin intermediul roților de transport, este acționat de arborele sculei prin intermediul a 2 trepte melcate de angrenare.
• Mișcarea de avans poate fi activată și dezactivată cu maneta de cuplare pentru avans (28). Un ambrelaj de fricțiune protejează transmisia de avans de suprasarcină.

Suportul pentru arborelui portsculă este executat deosebit de rigid. Transmisia principală gresată cu baie de ulei pentru acționarea arborelui portsculă este compusă dintr-un angrenaj planetar și un angrenaj melcat.

Transmisla este dimensionată astfel încât să suporte fără daune blocarea ocazională a lanțului. Toți arborii de transmisie sunt așezați în rulmenți.

Cadrul maşinii cu arborii are rolul de a ghida maşina de şanfrenat țevi pe țeavă și să transfere forțele de debitare și avans.

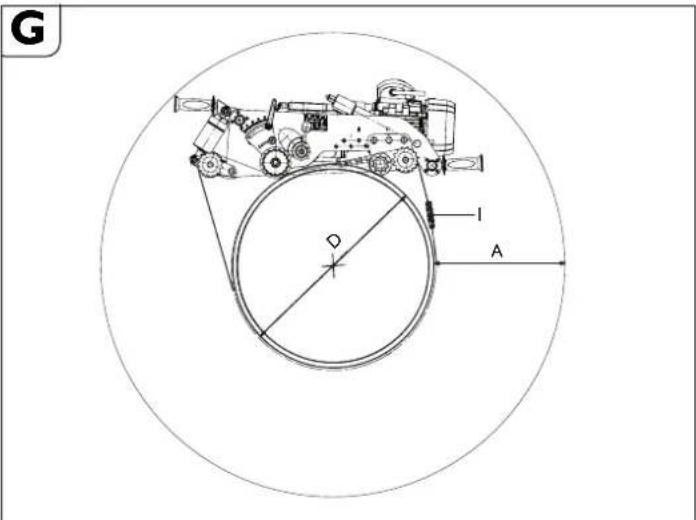

- Adaptarea la diametrul exterior al țevii respective se realizează prin reglarea arborelui de rulare (10).

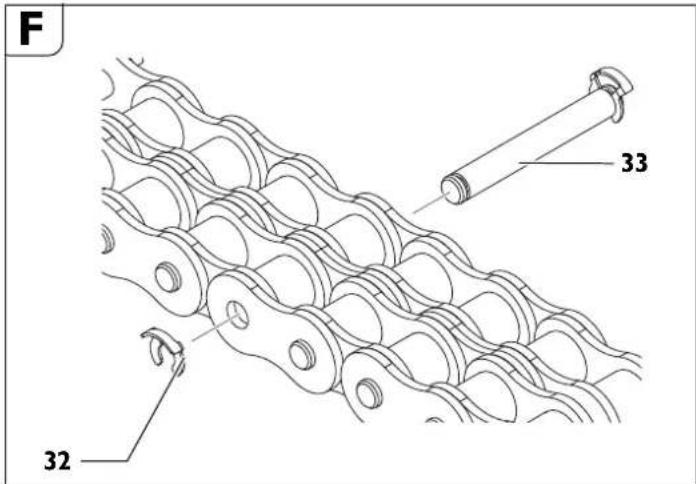

Lanturile de fixare sunt compuse din segmente de lant individuale, identice.

Numărul de segmente de lant necesare respectiv lungimea lanțurilor de fixare depinde de diametrul exterior al țevii.

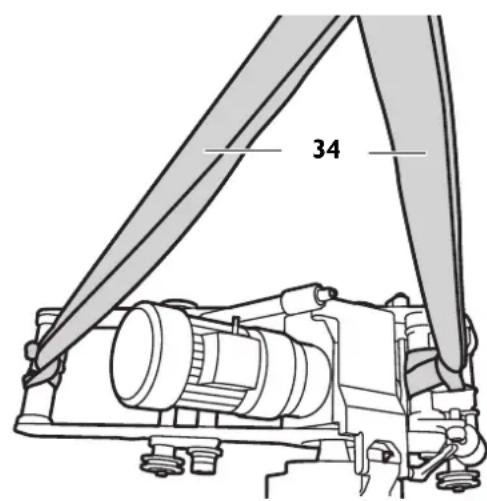

Transport.

B

34

Pericol de accidentare în timpul transportului maşinii de şanfrenat tevi.

Transportați mașina de şanfrenat țevi numai cu ajutorul chingilor de transport livrate (34) sau de cel puțin trei persoane.

Înainte de punerea în funcțiune.

Pericol de accidentare din cauza mișcărilor neașteptate ale piesei. Asigurati piesa împotriva mișcărilor neașteptate, înainte de prelucrare. În timpul

prelucrării piesei există pericolul de răsucire bruscă, cădere sau deplasare a piesei.

Exploatarea maşinii este permisă numai în stare tehnica impecabilă.

Verificați mașina înainte de fiecare punere în funcțiune cu privire la scule așchietoare și componente uzate sau deteriorate. Sculele așchietoare și

componentele uzate sau deteriorate trebuie înlocuite neîntârziat cu unele noi.

Pregătiri la teava prelucrată.

• Tevile debitate în locul de depozitare trebuie sprijinite în așa fel încât scula așchietoare să nu se blocheze.
• La conductele pozate trebuie păstrată o distanță de cel puțin 50 cm față de peretele gropii, pe o lungime de 1 m, în fiecare loc, măsurat de la exteriorul conductei.
• Suprafața prelucrată trebuie să fie liberă de murdărie și pământ. Îndepărtați în prealabil husele de protecție moi de pe suprafața prelucrată.

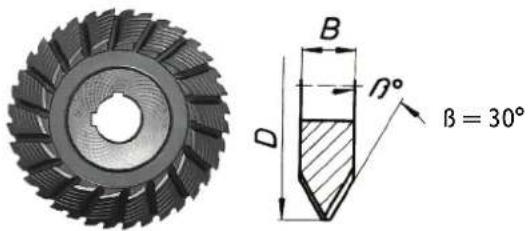

• Scula așchietoare trebuie aleasă în funcție de materialul țevii, de forma necesară a prelucrării și de lubrifierea de răcire.
• Indepârtați cordoanele de sudură în zona pinioanelor și lanțurilor.

Informații suplimentare obțineți de la furnizorul dumneavoastră de lubrifiant și lichide de răcire. (consultați și dispozitivul de răcire și lubrifiere cu aer comprimat 9 12 01 002 00 4)

Lubrifiant la 0°C:

- Lubrifiant BIOCUT 1L - 3 21 32 039 00 0

- Lubrifiant BIOCUT 5L - 3 21 32 040 00 0

Lubrifiant până la 25°C:

- Lubrifiant 1L - 3 21 32 042 00 0

- Lubrifiant 5L - 3 21 32 043 00 0

Lucrări pregătitoare la mașina de şanfrenat tevi (vezi figura A).

• Desfaceti pârghia de fixare (11).
• Ridicați arborele portsculă (16) cu manivela (din cutia de scule) la dispozitivul de reglaj (7).
• Demontați șuruburile de reglare (9) și montați arborele de rulare (10) conform indicatiilor din tabelul (4) pe diametrul exterior actual al tevii.
• Strângeti la loc şuruburile de reglare (9).

RSG Ex 1500 A/B (**)

P	D[mm] [Inch]
I 250 - 400 9.8	-15.7
II 400 - 600 15.7	-23.6
III 600 - 900 23.6	-35.3
IV 900 - 1500 35.3	-58.9

RSG Ex 18 A/B (**)

P	D[mm] [inch]
I 250 - 400 9.6	-15.7
II 400 - 600 15.7	-23.6
III 600 - 800 23.6	-31.5
IV 800 - 1000 31.5	-39.4
V 1000 - 1300 39.4	-51.2
VI 800 - 3000 51.2	-118.1

P: Pozitia arborelui de rulare

D: Diametrul tevii

- Extindeți dispozitivele de fixare (1) pentru lanțurile de fixare, pentru a asigura cursă de strângere suficientă după așezarea mașinii de șanfrenat țevi.

Asamblati lanțurile de fixare adecvat pentru diametrul exterior al țevii.

Aşezati maşina de şanfrenat tevi pe teavă și asigurați-o cu sisteme de ridicare, pentru a împiedica alunecarea.

Asamblatl lanțul de ghidare cu întinzătorul de lant în mod adecvat pentru diametrul exterior al țevii.

• Fixați lanțul de ghidare la o distanță de 10 mm lângă lanțul de fixare, în partea opusă sculei de așchiere. Distanța de la bolțul lanțului de ghidare la bolțul lanțului de fixare este 10 mm.
• Verificați de cel puțin trei ori distanța la circumferință.

Tensionarea maşinii de şanfrenat tevi pe teavă.

Aplicarea lanturilor.

• Aşezati lanțurile încă deschise pe ambele laturi ale mașinii de şanfrenat țevi, peste teavă.
• Ridicați mașina de şanfrenat țevi și împingeți lanțurile sub pinioane (20), în așa fel încât lanțurile să fie prinse în dantură după așezarea mașinii de şanfrenat țevi.
• Ghidati lanțurile cu capetele libere peste pinioanele arborelui de tensionare (14) și ureche (19).
• Închideți cele două capete ale lanțului cu bolțurile (3 02 17 216 00 4) și asigurati-le cu două inele de siguranță (4 26 34 020 00 5).

Tensionarea lanturilor (consultati figura A).

• Aşezatî întâi uşor lanțurile pe țeavă, prin răsucirea celor două talere de arc (1). Pentru alinierea exactă, deplasați mașina de şanfrenat țevi de câteva ori pe direcția circumferinței țevil.
• Tensionați lanțurile prin rotirea talerelor de arc, până când stiftul (23, figura A) din gaura ovală a talerului de arc se află în canalul de pe circumferință.
• In timpul procesului de debitare, urmăriți poziția știftului. In cazul în care țeava nu este perfect rotundă, trebuie tensionat suplimentar sau desfăcut. Demontați toate cele 4 mânere înainte de debitare.

Pericol de accident.

Nu tensionați talerul arcului peste acest punct!

Montarea sculelor aşchietoare.

Pericol de accidentare

Există pericol de accidentare din cauza pornirii accidentale. Înainte de montarea unei scule așchietoare, scoateți ștecărul din priză.

Pericol de accidentare

Există riscul de tăiere, din cauza tăișurilor ascuțite ale sculei așchietoare. Purtați mănuși de protecție la montarea și demontarea sculei așchietoare.

Pericol de accidentare

Există pericolul de arsuri din cauza sculei aşchietoare fierbinți. Purtați mănuși de protectie la demontarea sculei aşchietoare.

Purtați mănuși de protectie.

tați numai scule așchietoare cu tăișuri impecabile.

• Înainte de aplicare, curățați arborele portsculă precum și suprafețele de ghidare și așezare.
• Montați scula așchietoare cu șaibe distantier.
• Strângeți ferm piulița de fixare a sculei.

Punerea în funcțiune.

Maşina de şanfrenat tevi:

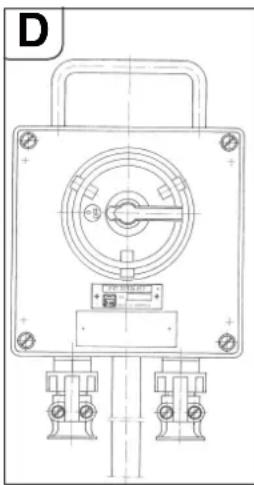

Conectați mașinile de șanfrenat țevi cu acționare electrică la un tablou de distribuție care conține următoarele componente:

-comutator principal/inversor

Comutatorul principal este utilizat pentru pornire și inversarea sensului de rotație. Contactorul de protecție al motorului și protecția la subtensiune formează un ansamblu. În caz de suprasarcină, contactorul de protecție al motorului decuplează, în cazul lipsel tensiunil, protecția la subtensiune decuplează mașina de șanfrenat țevi de la rețea, pentru a împiedica repornirea accidentală.

Maşina de şanfrenat țevi este repusă în funcțiune prin acționarea contactorului de protecție a motorului.

Amplasați tabloul de distribuție în așa fel încât să fie accesibil operatorului în orice moment.

Maşină de şanfrenat țevi în variantă constructivă cu protectie partială la explozie:

Înainte de tabloul de distribuție, utilizați un tablou de comandă cu comutator suplimentar de pornire/oprire, pentru acționarea mașinii de şanfrenat țevi în zone cu pericol de explozie din zona 2.

Tabloul de comandă trebuie amplasat în așa fel încât să fie accesibil operatorului în orice moment.

Pericol de explozie

Tabloul de distribuție trebuie amplasat în afara zonei 2.

Operare.

Pericol de accidentare

Capota de protectie trebuie să fie închisă complet și blocată în timpul funcționării!

Pericol de accidentare din cauza jetului de span

Acesta poate provoca accidentări. Asigurați-vă că nu se află persoane în zona periculoasă.

Pericol de incendiu din cauza jetului de span

Asigurati-vă că nu se află obiecte ușor inflamabile în zona periculoasă.

Pericol de accidentare

La pornirea maşinii de şanfrenați țevi există pericol de accidentare din cauza pieselor proiectate prin aer. Îndepărtați manivela înalnte de fiecare utilizare a maşinii de şanfrenat țevi.

Procesul de pornire

La mașini de șanfrenat cu motor electric, trebuie verificat sensul de rotație corect al sculei. Sensul de rotație poate fi comutat prin intermediul inversorului de la tabloul electric.

Pericol de accidentare

Când mașina funcționează există pericolul de accidentare din cauza pleselor aflate în mișcare de rotație. Zona periculoasă a mașinii poate fi accesată numai pentru lucrări de reglaj, respectând măsurile relevante pentru siguranță.

- Decuplați transmisia de avans prin intermediul manetei de cuplare pentru avans (28).

- Porniți başına de şanfrenat tevi.

- Desfaceți pârghia de fixare (11) și introduceți pânza de circular aflat în mișcare de rotație, utilizând manivela, cât mai adânc posibil în țeavă. Pânza de circular pătrunsă adânc stabilizează traseul de debitare.

- în timpul frezării, alegeți un avans transversal cât mai mic. Volumul de șpan crește odată cu adâncimea de pătrundere.

- Pătrundeți scula așchietoare cca. 3 mm mai adânc decât este necesar, apoi reveniți la adâncimea necesară, astfel scula nu mai este angrenată în mate

- Dacă utilizați scala de adâncime, lăsați scula să zgârie suprafața țevii. Desfaceți piulița randalinată (27) și aduceți indicatorul (28) la 0. Strângeți piulița randalinată (27) la loc. Adâncelmea de pătrundere poate fi cîtită pe scală.

- Opriti maşina de şanfrenat tevi.

- în continuare, fixați reglajul prin strângerea pârghiei de fixare (11). - Repornitți mașina de şanfrenat tevi la loc.

- Cuplați transmisia de avans prin intermediul manetei de cuplare pentru avans (28).

- Dacă puterea motorului este suficientă, peretele țevii trebuie debitat într-o singură trecere.

- Conductele pozate pot ceda după debitare și pot bloca scula așchietoare în fantă. Din acest motiv trebuie introduse penele livrate în spatele sculei așchietoare, la intervale regulate. În zone cu pericol de explozie, utilizați penele (6 33 05 013 00 2) (RSG Ex 1500 A/B (**) accesorii livrate) și un ciocan care nu produce scântei.

- Evitați suprasolicitarea mașinii de şanfrenat tevi.

- Suprasolicitarea apare atunci când turația motorul scade semnificativ la pătrunderea sculei așchietoare.

- Acest lucru are în același timp efectul reducerii capacității de așchiere. - Fixați piesa (capătul de țeavă), pentru a o proteja de cădere.

În cazul tevilor cu perete gros (s > 10 mm), canalul de sudură trebuie frezat în mal multe treceri.

Deplasarea concentrică este influențată de următorii factori:

- orientarea maşinii de şanfrenat tevi la pornire,

- abaterea geometrică a țevii de la forma circulară respectiv cilindrică,

- ascutimea sculei achletoare,

- duritatea piesei.

Mașina de șanfrenat țevi este reglată în așa fel încât, la diametre de țevi de 300 mm și 600 mm, începutul și sfârșitul liniei de debitare să se suprapună aproximativ. Datorită excentricității arborelui de ghidare, marcajul de reglare (24, consultați figura E) este obligatoriu numai pentru cele două diametre enumerate. La diametre de țeavă mai mari este posibil să fie necesară reglarea ulterioară.

Inversarea directiei la mașini de şanfrenare tevi (RSG Ex [\*\*]).

Daune materiale!

Înainte de a retrage mașina de şanfrenat țevi, trebuie să vă asigurați că scula aşchietoare este retrasă, pentru a evita deteriorarea sculei și transmisiei.

- Decuplați transmisia de avans prin intermediul manetei de cuplare pentru avans (28).

- Desfaceti pârghia de fixare (11).

- Extindeti scula aşchietoare.

- Comutati comutatorul principal/inversor în poziția „0“ (oprit).

- Comutați inversorul pe inversarea direcției.

- Strângeti pârghia de fixare (11).

- Cuplați transmisia de avans prin intermediul manetei de cuplare pentru avans (28).

Maşina de şanfrenat tevi nu este adecvată pentru debitare în sens invers! Indicații referitoare la răcire și lubrifiere.

Daune materiale!

Scula aşchietoare trebuie răcită și lubrifiată în timpul procesului de frezare. În cazul răcirii și lubrifierii insuficiente, șpanul se poate bloca. Acest lucru poate conduce la ruperea sculei.

Urmati instrucțiunile/indicațiile producătorului lichidului de răcire utilizat

- Tăiați tevile din fontă întotdeauna uscat, fără lichid de răcire și lubrifiere.

- Răciți pânza de circular respectiv freza în timpul debitării tevilor de oțel nealiat utilizând apă cu săpun.

Reglarea preciziei de rulare.

E 24 0 19 10

• Desfaceti piulita (15, consultati figura A) de 46.
• Rotiti arborele (10) față de urechea (19).
• Strângeti piulita (15).

Prin rotirea arborelui de rulare (10) în sens orar (în direcția sculei de așchiere), scula așchietoare se deplasează spre dreapta (privirea în aceeași direcție cu sensul de mișcare al mașinii de șanfrenat țevi).

La rotirea arborelui de rulare în sens antiorar, scula de așchiere se deplasează spre stânga.

Introducerea unor zale de lant suplimentare.

F 33 32

Zale suplimentare pot fi introduse numai în pozițiile prevăzute în acest scop.

• Demontați inelul de siguranță (32).
• Demontați bolțul (33).
• Introduceti numărul dorit de zale de lant.
• Zale de lant cu dimensiuni diferite sunt disponibile ca accesorii ale utilajului.
• Introduceti bolțul (33).
• Montați un inel de siguranță (32) nou.

Fixarea maşinii de şanfrenat tevi.

G A

„A“ spațiu de lucru necesar, la cea mai mare adâncime de tăiere.
„D“ diametrul exterior al tevii
„i“ număr de segmente de lanț la diametru țeavă „D“.

RSG Ex 1500 A/B

Pozitia arborelui de rulare	D[mm] [mm]	A[mm] [mm]	I u necesară a lanțului per latură	lungimea totală a lanțului	g*
1	250	400	1427	2854	5
	300	392	1525	3050	5
	350	384	1632	3264	6
	400	378	1744	3488	6
2	400	381	1782	3564	6
	450	375	1898	3796	7
	500	369	2019	4038	7
	550	364	2144	4288	7
	600	360	2273	4546	8
3	600	362	2302	4604	8
	650	357	2433	4866	8
	700	352	2566	5132	9
	750	348	2702	5404	9
	800	344	2840	5680	10
	850	340	2862	5724	10
	900	337	3001	6002	10
4	900	348	3142	6284	10
	950	345	3284	6568	11
	1000	342	3428	6856	11
	1050	340	3464	6928	11
	1100	337	3607	7214	12
	1150	335	3751	7502	12
	1200	333	3896	7792	13
	1300	331	4062	8124	13
	1400	329	4338	8676	14
	1500	328	4355	8710	14
*număr comandă 3 02 31 013 02 7 compus din 10 segmente de lanț cu o lungime de câte 635 mm.

*număr comandă 3 02 31 013 02 7 compus din 10 segmente de lanț cu o lungime de câte 635 mm.
RSG Ex 18 A/B

Pozitia arborelui de rulare	D A lungimea[mm] [mm]	[mm] [mm]	necesara a lanțului per latură	lungimea totală a lanțului	i*
1	250	587	1427	2854	5
	300	576	1525	3050	5
	350	564	1632	3264	6
	400	553	1744	3488	6
2	400	522	1782	3564	6
	450	511	1898	3796	7
	500	501	2019	4038	7
	550	492	2144	4288	7
	600	483	2273	4546	8
3	600	453	2302	4604	8
	650	445	2433	4866	8
	700	437	2566	5132	9
	750	429	2702	5404	9
	800	422	2840	5680	10
4	800	396	2862	5724	10
	850	393	3001	6002	10
	900	390	3142	6284	10
	950	386	3284	6568	11
	1000	383	3428	6856	11
5	1	390	34640	69Q8	11
	1050	387	3607	7214	12
	1100	385	3751	7502	12
	1150	382	3896	7792	13
	1200	379	4062	8124	13
	1300	374	4338	8676	14
6	1	383	43550	8700	14
	1400	382	4651	9302	15
	1500	378	4950	9900	16
	1600	373	5250	10500	17
	1700	369	5553	11106	18
	1800	366	5857	11714	19
	1900	362	6162	12324	20
	2000	359	6468	12936	21
	2100	356	6775	13550	22
	2200	353	7083	14166	23
	2300	350	7391	14782	24
	2400	348	7700	15400	25
	2500	346	8009	16018	26
	2600	343	8319	16638	27
	2700	341	8629	17258	28
	2800	339	8940	17880	29
	2900	337	9251	18502	30
	3000	335	9562	19124	31

Pentru a obține pretensionarea optimă a lanțului, se pot utiliza jumătățile de segment de lanț livrate în cutia de scule, cu o lungime de 31,75 mm.

Exemplu:

la un diametru al tevii de D=400 mm sunt necesare 6 segmente de lanț (număr comandă 3 02 31 013 02 7).

Ghidare utilizând lantul de ghidare

H

1 IV 29 30 31

Asamblarea lanțului de ghidare la lungimea corectă utilizând tabelul Pentru a obține pretensionarea optimă a lanțului, se pot utiliza jumătățile de segment de lanț livrate în cutia de scule, cu o lungime de 31,75 mm.

Lungime lanț de ghidare

Diametrul țevii	Lungime lanț	Segmente de lanț
[mm] [mm]	635 mm 63,5	mm 31,75 mm
250 710 1 1	1
300 870 1 4	0
350 1030 1	6 1
400 1190 1	9 0
450 1344 2	1 1
500 1500 2	4 0
550 1660 2	6 1
600 1809 2	8 1
650 1970 3	1 1
700 2130 3	4 0
750 2290 3	6 1
800 2440 3	8 1
850 2600 4	1 0

900 2760 4	4 0
950 2921 4	6 0
1000 3079	4 8 1
1100 3397	5 3 1
1200 3714	5 8 1
1300 4032	6 3 1
1 4	0	0 4	3 3	0 6
1 5	0	0 4	6 4	0 7

Număr comandă 3 02 31 034 01 0 (l = 635 mm)

Număr comandă 3 02 31 036 01 0 (l = 63,5 mm)

Număr comandă 3 02 31 035 01 0 (l = 31,7 mm)

• Fixați lanțul de ghidare de unul din cele două segmente de lanț, la întinzătorul de lanț, utilizând bolțuri și inele de siguranță.
• Treceți firul de ghidare al lantului de ghidare pe sub cele două pinioane pentru lanturile de ghidare (figura H).
• Fixați capătul liber al lantului de ghidare la întinzătorul de lanț, utilizând bolțuri și înele de siguranță.
• Aplicați lanțul de ghidare prin rotire de capul hexagonal de la întinzătorul de lanț (2) pe teavă.
• Aliniați lanțul de ghidare la o distanță de 10 mm (bolțul lanțului de antrenare față de bolțul lanțului de ghidare) și verificați de trei ori la circumferință.
• Tensionați întinzătorul de lanț de capul' hexagonal (29) până când'rola (30) se așează pe carcasa întinzătorului de lanț (domeniu de tensionare cca. 50 mm). (cuplu max. 50 Nm)

Atentie pericol de accident!

Nu răsuciți în niciun caz cele trei șuruburi de siguranță (31) din partea frontală. (vezi figura H)

Lucrări finale după fiecare interventie.

• Extindeți scula aşchietoare.
• Opriti başına de şanfrenat tevi.
• Démontați scula aşchietoare.
• Detaşati maşina de şanfrenat tevi.

Depozitarea maşinii de şanfrenat tevi.

• Protejati componentele metalice exterioare împotriva coroziunii.
• Depozitați mașina de şanfrenat tevi la loc uscat.

Întreținere și reparatie.

Pentru întreținere și reparatie.

Pentru repararea sculelor electrice și accesoriiilor FEIN care s-au defectat, adresați- vă atelierului dumneavoastră de asistență clienti FEIN. Adresa o găsiți pe internet la www.fein.com.

Găsiți lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com.

Folosiți numai piese de schimb originale.

Puteți schimba și singuri, dacă este necesar, următoarele piese: Scule așchletoare, mânere, lant, zale de lant

Exploatarea maşinii este permisă numai în stare tehnica impecabilă. Sculele aschletoare și componentele uzate sau deteriorate trebuie înlocuite neîntârziat cu unele noi.

Pericol de accidentare

prin pornire accidentală.

Detaşati şteçârul de rețea înaintea oricăror lucrări la mașina de şanfrenat țevi!

Indicatii generale

Efectuarea lucrărilor de întreținere este permisă numai personalului specializat instruit.

Lucrările de întreținere și mentenanță cuprind, în principiu:

• Curățarea exterioară a mașinii de şanfrenat țevi și a lanturilor de fixare.
• Inspectia exteriorară a întregii mașini de şanfrenat tevi.
• Inlocuirea uleiului de transmisie.
• Gresarea filetelor de actionare și lanțurilor.
• Degresarea ghidajelor arborelui portsculă în dispozitivul de fixare și transport.
• Inlocuirea autocolantelor și indicațiilor de avertizare de pe unealtă

Întretinerea lanturilor

După îndepărtarea murdăriei grosiere, curățați lanțurile cu benzină ușoară, petrol sau alte substanțe asemănătoare, mișcând zalele de lanț.

Pentru asigurarea gresăril, așezați lanțurile pentru mai multe ore în ulei cu viscozitate mai mare, de exemplu ulei de transmisie SAE 140.

Pericol de accident.

Înainte de reutilizarea zalelor de lanț, verificați starea impecabilă a acestora, printr-o inspecție vizuală temeinică. Înlocuiti piesele defecte și inelele de siguranță care lipsesc.

Cablu de racordare

În cazul în care cablul de alimentare al sculei electrice este deteriorat, el trebuie înlocult de către producător sau de către reprezentantul acestula.

Dispozitiv de reglaj (vezi figura A)

• Păstrați suprafața exterioară a piulitei (17) liberă de murdărie și depuneri de rugină și gresați-o întotdeauna ușor.
• La înlocuirea uleiului de transmisie, curățați și gresați filetele de acționare.

Demontare:

• Demontați şurubul cu cap cilindric (8).
• Scoateți bolțul (5) din capac.
• În continuare, deşurubați dispozitivul de reglaj din piuliță, utilizând manivela.
• Curățați piesele filetate și gresați-le (consultați secțiunea Lubrifianti și plan de ungere de la pagina 165).
• Inlocuiti inelele racloare defecte.

Montaj:

Montajul se realizează în ordine inversă. Nu deteriorați inelele racloare la asamblare!

Dispozitiv de fixare

Evitați murdărirea filetelor de la șuruburile cu inel (3, figura I) din talerul de arc. Eventual curățați și gresați filetele.

Lubrifianti și plan de ungere

Lubrifiant ulei ARAL Degol	Cantitate Domeniu de temperatură [°C]	Specificație
BMB 460 2 litri 0 până la +60 Ulei de transmisie		tip CLPF conform DIN15502
BMB 100 2 litri -20 până la +40

La livrare, arborele portsculă este umplut cu ulei ARAL Degol BMB 100. Vă recomandăm insistent să nu utilizați un alt ulei de transmisie.

Lubrifianti pentru suprafete de alunecare

Pentru gresarea și întreținerea suprafețelor de alunecare vă recomandăm vaseline fără acizi, rezistente la apă, de marcă.

1 2 3 3 3 3

Puncte de gresare Lubrifiant respectiv consumabil
2 (transmisie) consultați tabelul cu lubrifianti pentru arborele portsculă
3 (suprafețe de alunecare și filete de actionare)	Vaselină pentru lagăre de alunecare

Remedierea defectiunilor (tip constructiv RSG Ex [**]).

Defecțiune Cauze posibile Măsuri
Motorul și sculele așchietoare se opresc	Temperaturi ambientale foarte reduse	Utilizați ulei de transmisie FEIN pentru temperaturi reduse
	Sculă așchietoare uzată Înlocuiti scula așchietoare
	Lipsă tensiune rețea Verificați racordul de rețea și tabloul de distribuție
	Tensiune de rețea greșită	Verificați datele de racordare la rețea
	Avans prea rapid sau îndepărtare prea rapidă de material la o trecere	Adaptați transmisla și/sau reduceți adâncimea de pătrundere
	Pierderi de ulei casetă transmisie Căutați pierderea și remediați Completați cu ulei
	Creștere neobișnuită a temperaturii în motor	Reactivați tabloul de distribuție 3 07 02 041 01 4
Pinion defect	Segment de lanț defect	Înlocuiti segmentul de lanț
	Lanț îmbînat greșit	Verificați și corectați punctele de îmbînare
	Bolțul de lanț este introdus incomplet	Introduceți complet bolțul
Traseu debitare cu defecte	Mașină de şanfrenat țevi și lanț orientate greșit	consultați secțiunea „Lucrări pregătitoare la mașina de şanfrenat țevi (consultați secțiunea A).“ de la pagina 161 și secțiunea „Tensionarea mașinii de şanfrenat țevi pe țeavă.“ de la pagina 161
	Arborele de ghidare nu este excentric	Reglați precizia de rulare, consultați secțiunea „Reglarea preciziei de rulare.“ de la pagina 163
	Sculă așchietoare uzată Înlocuiti scula așchietoare
	Țeavă depozitată înclinat sau vertical, respectiv țeavă neuniformă	Utilizați dispozitivul de ghidare, consultați secțiunea „Tensionarea mașinii de şanfrenat țevi pe țeavă.“ de la pagina 161 și secțiunea „Ghidare“ de la pagina 164
	Sculă așchietoare suprasolicitată	Adaptați transmisla și/sau reduceți adâncimea de pătrundere
Funcție mașină redusă sau fără efect	Lipsă tensiune rețea	Verificați racordul de rețea și tabloul de distribuție
	Comutatorul nu este cuplat	Verificați comutatorul
	Ambrelajul patinează	Adaptați transmisla sau dispuneți reglarea cuplului de acționare a ambreiajului în uzina FEIN
Vibrații puternice	Avans prea mare	Adaptați transmisla
	Sculă așchietoare prea adânc	Ridicați scula așchietoare
	Pârghia de fixare (11) nu este strânsă	Strângeți pârghia de fixare
	Lanț liber	Verificați tensionarea lanțului
	Sculă așchietoare uzată Înlocuiti scula așchietoare

Garantie.

Garantia pentru produs se aplică conform reglementărilor legale din țara distribuitorului.

Scule aşchietoare și accesorii.

Pânze de circular

1

2

3

Forma 1, HSS, pentru tipul de transmisie:
A, B - pentru prelucrarea tevilor din oțel

Diametru	Lățime Masă	Număr	dinți	Adâncime max. tăiere	Număr comandă
(mm) (mm)	(kg) (mm)
160 4 0,5	50 25 6 35	02 022 00	6
180 4 0,7	60 35 6 35	02 037 00	8
200 4 0,9	64 45 6 35	02 053 00	7
220 4 1,3	70 55 6 35	02 041 00	1

Forma 2, HSS, pentru tipul de transmisie:
B - pentru prelucrarea tevilor din fontă

Diametru	Lățime Masă	Număr	dinți	Adâncime max. tăiere	Număr comandă
(mm) (mm)	(kg) (mm)
160 4 0,5	40 25 6 35	02 050 00	1
180 4 0,7	46 35 6 35	02 098 00	0
200 4 0,6	50 45 6 35	02 099 00	4

Forma 3, HSS, cu dinti din metal dur, pentru tipul de transmisie:

A, B - pentru prelucrarea tevilor din fontă (și cu câptușeală din ciment) și tevilor din oțel nealiat până la 400 N/mm ^2

Diametru	Lățime Masă	Număr	dinți	Adâncime max. căiere	Număr comandă
(mm) (mm)	(kg) (mm)
160 4 0,5	40 25 6 35	02 080 00	8
180 4 0,7	44 35 6 35	02 061 00	9
200 4 0,9	50 45 6 35	02 084 00	2

Arc de păsuire

1 × 1 × L
mm
6×6×3240221044000
8×7×3240221050005

lungime x lățime x înălțime
mm
1000 x 800 x 395 3 39 01 114 00 7

Freze

Formă V, HSS, pentru tipul de transmisie:

A - pentru prelucrarea tevilor din oțel, înalt aliateB - pentru prelucrarea tevilor din oțel nealiate și fontă, până la o grosime a peretelui de 10 mm și un diametru max. de 1600 mm
D B	Masă	Număr	dinți	β	Adâncime max.tălere	Număr comandă
(mm)	(mm)	(kg)		(°)	in (mm)
125	25	1,6	32	30	25	6 35 08 056 00 4
160	30	3,2	36	30	25	6 35 08 081 00 9
160	30	3,3	36	37,5	25	6 35 08 093 00 0
180	42	5,5	36	37,5	25	6 35 08 094 00 0
180	42	4,9	36	30	25	6 35 08 085 00 8

Formă U, HSS, pentru tipul de transmisie:

A - pentru prelucrarea tevilor din oțel, înalt alliateB - pentru prelucrarea tevilor din oțel neallate și fontă, până la o grosime a peretelui de 10 mm și un diametru max. de 1600 mm
D B	Masă Număr		dinți	Adâncime max. tălere	Număr comandă
(mm)	(mm)	(kg)		(mm)
160	25	2,8	40	25	6 35 08 089 00 7

B° ØD A B

Freză de grup, HSS, pentru tipul de transmisie:

A - pentru prelucrarea tevilor din oțel, înalt aliateB - pentru prelucrarea tevilor din oțel nealiate și fontă, până la o grosime a peretelui de 10 mm și un diametru max. de 1600 mm
D B	Masă	Număr	dinți	β	Adâncime max.tăiere	Număr comandă
(mm)	(mm)	(kg)		(°)	(mm)
154	30,5	2,5	32	30	25	6 35 08 099 02 0

Segment de lant

10 segmente de lanț x 63,5 mm = 635 mm
Număr comandă 3 02 31 013 02	7
1 segment de lanț 31,75
Număr comandă 3 02 31 029 00	2

Bolt de schimb

Număr comandă 3 02	17 216 00 4 Lanț de fixare 38,5 mm
Număr comandă 3 02	16 166 00 0 Lanț de ghidare 54 mm

Inel de siguranță de schimb

Număr comandă 3 02 17 216 00 4

Pene de distantare din oțel

Număr comandă 6 3B 05 006 00 8

Accesorii livrate

Număr comandă Număr Denumire
3 39 01 114 00 7 1 Recipient de transport
3 39 01 031 00 1 1 Cutie scule
3 21 22 007 01 7 1 Manivelă
6 29 01 016 00 2 1 Cheie fixă, de 46
6 29 03 010 00 6 1 Cheie fixă, de 55
3 12 07 333 01 0 1 Întinzător lanț numai pentru RSG Ex 1500 A/B (**)
6 29 11 010 00 0 1 Cheie Inelară, 17/19
6 29 06 014 00 0 1 Cheie tubulară, 46/41
3 02 31 029 00 2 20 Lanț cu role
3 02 17 216 00 4 20 Bolț
4 26 34 020 00 5 40 Inel de siguranță
6 33 05 013 00 2 5 Pene de distanțare, fără scântei pentru RSG Ex 1500/18 A/B (**)
3 07 02 041 01 4 1 Tablou de distribuție pentru RSG Ex 1500/18 A/B (**)
3 21 74 009 00 1 1 Buclă
3 21 74 010 00 3 1 Buclă
3 07 28 188 00 8 1 Ambrelaj CEE pentru RSG Ex 1500/18 A/B (**)
3 02 31 035 02 0 1 Lanț numai pentru RSG Ex 1500 A/B (**)
3 02 16 166 01 0 1 Bolț numai pentru RSG Ex 1500 A/B (**)
3 40 56 026 00 0 1 Saibe oarbe numai pentru RSG Ex 1500 A/B (**)

Accesorii optionale

Număr comandă Număr Denumire
3 02 31 013 02 7 1 Lanț cu 10 segmente de lanț
4 26 34 020 00 5 1 Inel de siguranță
3 02 17 216 00 4 1 Boliț
4 30 12 051 12 2 1 Șurub de reglare
6 33 05 013 00 2		Pană de demontare fără generare de scântei
9 12 01 002 00 4 Dispozitiv de răcire și lubrifiere cu aer comprimat (DKSE)
3 24 33 027 01 7 1 Plese de racordare pentru DKSE(placă alim.)
9 26 01 023 02 3 1 Compresor pentru DKSE
3 14 14 055 00 2 1 Furtun PA-DL complet pentru compresor
4 11 36 005 01 9 1 Mufe de cuplare
3 02 31 035 02 0 1 Lanț
3 02 16 166 01 0 1 Boliț
3 40 56 026 00 0 1 Șaibe parbe

Dispozitiv de răcire și lubrifiere cu aer comprimat 9 12 01 002 00 4

Datorită vitezelor de debitare și avans ridicate posibile ale mașinii de șanfrenat țevi, este necesară răcirea și lubrifierea sculelor în timpul prelucrării oțelului. Dispozitivul de răcire și lubrifiere cu aer comprimat lucrează pe principiul nebulizării și evaporării lubrifiantului și oferă o răcire și lubrifiere constant bună, datorită duzelor de pulverizare aplicate la mașina de șanfrenat țevi. În plus, se evită poluarea solului pe șantier, evitând emulsia de debitare aplicată de obicel manual.

Ca lichid de răcire și lubrifiere recomandăm utilizarea lubrifiantului pentru prelucrarea metalelor BIOCUT 3000. Acesta este un lubrifiant performant complet sintetic de tip nou, care dispune de aderență și efect de răcire exceptionale, este solvent în apă, biodegradabil și economic din punct de vedere consum (în funcție de reglaj până la cca. 0,3 dm ^3 /h per duză).

BIOCUT 3000 nu conține substanțe dăunătoare sănătății. El îndeplinește cerințele Asociației Germane a Industriei Gazelor și Apei e.V. (DVGW).

Toate ingredientele corespund directivelor FDA (Food and Drug Administration) și ale Farmacopeei Germane (DAB) în versiunea valabilă actuală.

Lubrifiantul poate fi procurat de la:

lubrifiant BIOCUT 3000 pentru temperaturi până la 0°C:

1 L - 3 21 32 039 00 0

5 L - 3 21 32 040 00 0

Lubrifiant rezistent la frig pentru temperaturi până la -25°C:

1 L - 3 21 32 042 00 0

5 L - 3 21 32 043 00 0

În cazul variantelor cu curent trifazat RSG Ex (**) este necesar un compresor, nr. comandă FEIN 9 26 01 023 02 3, cu un debit la aspirare de cca. 130 l/min, pentru a putea utiliza dispozitivul de răcire și lubrifiere cu aer comprimat.

Piese de schimb.

Lista actuală de piese de schimb poate fi găsită pe Internet, la www.fein.com.

Declaratie de conformitate.

Declarația CE este valabilă numai pentru țările din Uniunea Europeană și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA-. Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucțiuni de utilizare. Documentație tehnică la: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Protectia mediului înconjurător, eliminare.

Ambalajele, sculele electrice și accesoriiile scoase din uz trebuie direcționate către o stație de reciclare ecologică.

Prevod originalnega navodila za obratovanje.

Uporabljeni simboli, kratice in pojmi.

Schemă electrică motor

Tablou de distribuție

3 07 02 041 01 4

Sestav stikalnih naprav

3 07 02 041 01 4

Kombinacija sklopnih uređaja

3 07 02 041 01 4

Kombinacija sklopnih uređaja

3 07 02 041 01 4

RSG Ex 1500 A/B (**)

RSG Ex 18 A/B (**)

Схема подключения

Схема підключення

Схема за свързване

Ühendusskeem

Prijungimo schema

Savienojuma shēma
