ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LR 6 Professional BOSCH

Υποδείξεις ασφαλείας Όλες οι υποδείξεις πρέπει να διαβαστούν και να τηρηθούν. Εάν το όργανο μέτρησης δε χρησιμοποιηθεί σύμφωνα με αυτές τις οδηγί- ες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙ-

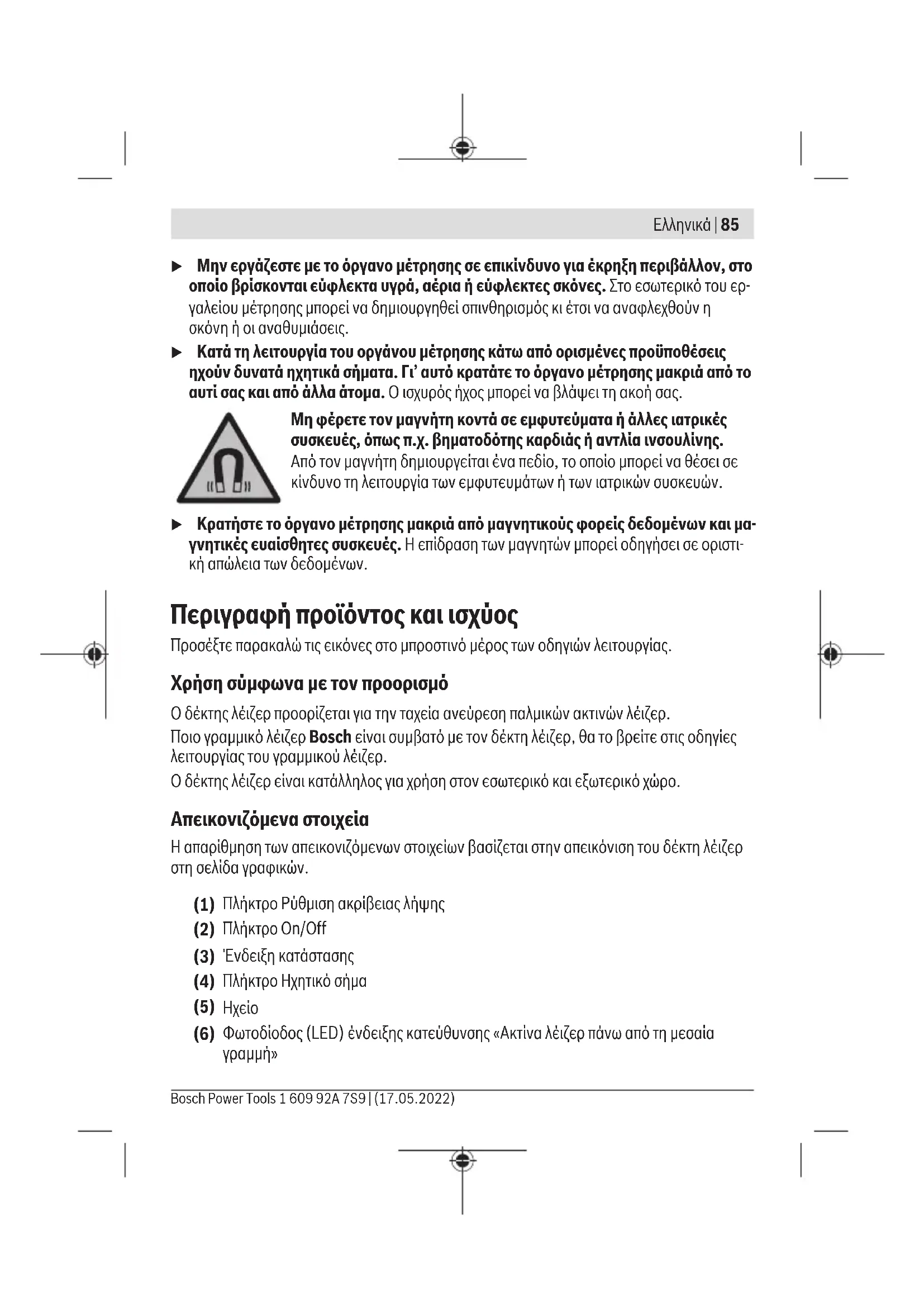

u Αναθέστε την επισκευή του οργάνου μέτρησης μόνο σε ειδικευμένο τεχνικό προ- σωπικό και μόνο με γνήσια ανταλλακτικά. Μ’ αυτόν τον τρόπο εξασφαλίζεται η διατή- ρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης. 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsΕλληνικά | 85 u Μην εργάζεστε με το όργανο μέτρησης σε επικίνδυνο για έκρηξη περιβάλλον, στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή εύφλεκτες σκόνες. Στο εσωτερικό του ερ- γαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις. u Κατά τη λειτουργία του οργάνου μέτρησης κάτω από ορισμένες προϋποθέσεις ηχούν δυνατά ηχητικά σήματα. Γι’ αυτό κρατάτε το όργανο μέτρησης μακριά από το αυτί σας και από άλλα άτομα. Ο ισχυρός ήχος μπορεί να βλάψει τη ακοή σας. Μη φέρετε τον μαγνήτη κοντά σε εμφυτεύματα ή άλλες ιατρικές συσκευές, όπως π.χ. βηματοδότης καρδιάς ή αντλία ινσουλίνης. Από τον μαγνήτηδημιουργείται ένα πεδίο, το οποίο μπορεί να θέσει σε κίνδυνο τη λειτουργία των εμφυτευμάτων ή των ιατρικών συσκευών. u Κρατήστε το όργανο μέτρησης μακριά από μαγνητικούς φορείς δεδομένων και μα- γνητικές ευαίσθητες συσκευές. Η επίδραση των μαγνητών μπορεί οδηγήσει σε οριστι- κή απώλεια των δεδομένων. Περιγραφή προϊόντος και ισχύος Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας. Χρήση σύμφωνα με τον προορισμό Ο δέκτης λέιζερ προορίζεται για την ταχεία ανεύρεση παλμικών ακτινών λέιζερ. Ποιο γραμμικό λέιζερBosch είναι συμβατό με τον δέκτη λέιζερ, θα το βρείτε στις οδηγίες λειτουργίας του γραμμικού λέιζερ. Ο δέκτης λέιζερ είναι κατάλληλος για χρήση στον εσωτερικό και εξωτερικό χώρο. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του δέκτη λέιζερ στη σελίδα γραφικών. (1) Πλήκτρο Ρύθμιση ακρίβειας λήψης (2) Πλήκτρο On/Off (3) Ένδειξη κατάστασης (4) Πλήκτρο Ηχητικό σήμα (5)

(6) Φωτοδίοδος (LED) ένδειξης κατεύθυνσης «Ακτίνα λέιζερ πάνω από τη μεσαία

Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)86 | Ελληνικά (7) Φωτοδίοδος (LED) μεσαίας γραμμής (8) Φωτοδίοδος (LED) ένδειξης κατεύθυνσης «Ακτίνα λέιζερ κάτω από τη μεσαία

(9) Πεδίο λήψης ακτίνας λέιζερ (10)

(11) Αυλάκι οδηγός για το στήριγμα (12) Μεσαίο μαρκάρισμα (13) Αριθμός σειράς (14) Κάλυμμα της θήκης των μπαταριών (15) Ασφάλιση του καλύμματος της θήκης των μπαταριών (16)

(1608M00C1L) (17) Περιστροφικό κουμπί του στηρίγματος

(19) Ασφάλιση του στηρίγματος

(20) Κουμπί για το λύσιμο της ασφάλισης

(21) Μεσαία γραμμή αναφοράς στο στήριγμα

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων. Τεχνικά στοιχεία Δέκτης λέιζερ LR 6 Κωδικός αριθμός 3 601 K69 H.. Περιοχή εργασίας

Γωνία λήψης 90° Ακρίβεια μέτρησης

– «ακριβής» ±1mm – «προσεγγιστική» ±3mm Θερμοκρασία λειτουργίας –10°C…+50°C Θερμοκρασία φύλαξης/αποθήκευσης –20°C…+70°C Μέγιστο ύψος χρήσης πάνω από το ύψος

2.000m Μέγιστη σχετική υγρασία αέρα 90% 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsΕλληνικά | 87 Δέκτης λέιζερ LR 6 Βαθμός ρύπανσης κατά IEC61010-1 2

Μπαταρίες 2×1,5V LR3(AAA) Διάρκεια λειτουργίας περίπου 30h

EPTA-Procedure01:2014 0,12kg Διαστάσεις (μήκος × πλάτος × ύψος) 69×28×123mm Βαθμός προστασίας IP54 (προστασία από σκόνη και ψεκαζόμε-

A) Η περιοχή εργασίας μπορεί να μειωθεί από δυσμενείς συνθήκες περιβάλλοντος (π.χ. άμεση ηλιακή ακτινοβολία). B) X: Μέγιστη περιοχή εργασίας για λειτουργία με δέκτη λέιζερ σύμφωνα με τις οδηγίες λειτουργίας του χρησιμοποιούμενου γραμμικού λέιζερBosch C) εξαρτάται από την απόσταση μεταξύ δέκτη λέιζερ και γραμμικού λέιζερ D) Εμφανίζεται μόνο μη αγώγιμη ρύπανση, αλλά περιστασιακά αναμένεται προσωρινή αγωγιμότητα που προκαλείται από την εμφάνιση δρόσου. Για τη σαφή αναγνώριση του δέκτη λέιζερ χρησιμεύει ο αριθμός σειράς (13) στην πινακίδα τύπου. Πληροφορία για το θόρυβο Η Α-σταθμισμένη στάθμη ηχητικής πίεσης του ηχητικού σήματος στο ένα μέτρο απόσταση ανέρχεται στα80dB(A). Μην κρατάτε τον δέκτη λέιζερ πολύ κοντά στο αυτί! Συναρμολόγηση Τοποθέτηση/αλλαγή μπαταριών Για τη λειτουργία του δέκτη λέιζερ προτείνεται η χρήση μπαταριών αλκαλίου-μαγγανίου. Τραβήξτε την ασφάλιση (15) του καλύμματος της θήκης των μπαταριών προς τα έξω και ανοίξτε το κάλυμμα της θήκης των μπαταριών (14). Τοποθετήστε μέσα τις μπαταρίες. Προσέξτε εδώ τη σωστή πολικότητα σύμφωνα με την παράσταση στο κάλυμμα της θήκης των μπαταριών. Όταν οι μπαταρίες έχουν εξασθενήσει, τότε αρχίζει η ένδειξη κατάστασης(3) να αναβο- σβήνει. Η εργασία με τον δέκτη λέιζερ είναι ακόμη δυνατή για περίπου 2ώρες. Αντικαθιστάτε πάντοτε ταυτόχρονα όλες τις μπαταρίες. Χρησιμοποιείτε μόνο μπαταρίες ενός κατασκευαστή και με την ίδια χωρητικότητα. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)88 | Ελληνικά u Αφαιρέστε τις μπαταρίες από τον δέκτης λέιζερ, όταν δεν τον χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. Οι μπαταρίες σε περίπτωση αποθήκευσης για μεγαλύ- τερο χρονικό διάστημα στον δέκτη λέιζερ μπορεί να οξειδωθούν και να αυτοεκφορτι-

Θέση σε λειτουργία u Προστατεύετε τον δέκτη λέιζερ από υγρασία και άμεση ηλιακή ακτινοβολία. u Μην εκθέτετε τον δέκτη λέιζερ σε υπερβολικές θερμοκρασίες ή σε μεγάλες διακυ- μάνσεις της θερμοκρασίας. Μην τον αφήσετε π.χ. για μεγαλύτερο χρονικό διάστημα στο αυτοκίνητο. Σε περιπτώσεις ισχυρών διακυμάνσεων της θερμοκρασίας πρέπει να πε- ριμένετε να σταθεροποιηθεί πρώτα η θερμοκρασία του δέκτη λέιζερ πριν το χρησιμοποι- ήσετε. Σε ακραιές θερμοκρασίες ή θερμοκρασιακές διακυμάνσεις, η ακρίβεια του δέκτη λέιζερ μπορεί να είναι μειωμένη. Τοποθέτηση του δέκτη λέιζερ (βλέπεεικόναA) Τοποθετήστε τον δέκτη λέιζερ το λιγότερο5m μακριά από το γραμμικό λέιζερ. Βεβαιωθεί- τε, ότι η λειτουργία δέκτη στο γραμμικό λέιζερ είναι ενεργοποιημένη. Επιλέξτε έναν τρόπο λειτουργίας, στον οποίο δημιουργείται είτε μόνο ένα οριζόντιο ή μόνο ένα κάθετο επίπεδο ακτίνας λέιζερ. Υπόδειξη: Μην επιλέξετε κανέναν τρόπο λειτουργίας με οριζόντιο και κάθετο επίπεδο ακτί- νας λέιζερ ταυτόχρονα (λειτουργία διασταυρούμενων ακτίνων), επειδή διαφορετικά μπορεί να παρουσιασούν λάθος ενδείξεις για το ύψος της ακτίνας λέιζερ. Τοποθετήστε τον δέκτη λέιζερ έτσι, ώστε η ακτίνα λέιζερ να μπορεί να φθάσει στο πεδίο λήψης(9). Ευθυγραμμίστε τον κατά τέτοιο τρόπο, ώστε η ακτίνα λέιζερ να διατρέχει εγκάρ- σια το πεδίο λήψης (όπως φαίνεται στην εικόνα). Ενεργοποίηση/απενεργοποίηση u Κατά την ενεργοποίηση του δέκτη λέιζερ ηχεί ένα δυνατό ηχητικό σήμα. Γι’ αυτό κρατάτε τον δέκτη λέιζερ κατά την ενεργοποίηση μακριά από το αυτί σας και από άλλα άτομα. Ο ισχυρός ήχος μπορεί να βλάψει τη ακοή σας. Για την ενεργοποίηση του δέκτη λέιζερ πατήστε το πλήκτρο On/Off(2). Όλες οι φωτοδίο- δοι (LED) ανάβουν σύντομα και ηχεί ένα ηχητικό σήμα. Μετά την ενεργοποίηση του δέκτη λέιζερ είναι πάντοτε ρυθμισμένη η χαμηλότερη ένταση του ήχου και η ακρίβεια λήψης στο «ακριβής». 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsΕλληνικά | 89 Για την απενεργοποίηση του δέκτης λέιζερ πατήστε το πλήκτρο On/Off(2). Πριν την απε- νεργοποίηση ανάβουν για λίγο όλες οι φωτοδίοδοι (LED) και ηχούν τρία ηχητικά σήματα. Η ένδειξη κατάστασης(3) σβήνει. Όταν περίπου για 20λεπτά δεν πατηθεί κανένα πλήκτρο στον δέκτη λέιζερ και στο πεδίο λήψης για(9) 20λεπτά δε φθάσει καμία ακτίνα λέιζερ, τότε απενεργοποιείται ο δέκτης λέι- ζερ αυτόματα για την προστασία των μπαταριών. Επιλογή ρύθμισης της ένδειξης της μεσαίας γραμμής Με το πλήκτρο Ρύθμιση ακρίβειας λήψης(1) μπορείτε να καθορίσετε, με ποια ακρίβεια θα εμφανίζεται η θέση της ακτίνας λέιζερ πάνω στο πεδίο λήψης ως «κεντραρισμένη»: – Ακρίβεια λήψης «ακριβής» (η φωτοδίοδος (LED) μεσαίας γραμμής(7) αναβοσβήνει), – Ακρίβεια «προσεγγιστική» (οι φωτοδίοδοι (LED) ένδειξης κατεύθυνσης «Ακτίνα λέιζερ πάνω από τη μεσαία γραμμή»(6) και «Ακτίνα λέιζερ κάτω από τη μεσαία γραμμή»(8) αναβοσβήνουν). Ενδείξεις κατεύθυνσης Η θέση της ακτίνας λέιζερ στο πεδίο λήψης(9) εμφανίζεται: – Μέσω των φωτοδιόδων (LED) ένδειξης κατεύθυνσης «Ακτίνα λέιζερ πάνω από τη μεσαία γραμμή»(6), «Ακτίνα λέιζερ κάτω από τη μεσαία γραμμή»(8) ή Μεσαία γραμμή(7) στην μπροστινή και στην πίσω πλευρά του δέκτη λέιζερ, – Προαιρετικά μέσω του ηχητικού σήματος. Δέκτης λέιζερ πολύ χαμηλά: Όταν η ακτίνα λέιζερ διέρχεται το επάνω ήμισυ του πεδίου λήψης(9), τότε ανάβουν οι φωτοδίοδοι (LED) ένδειξη κατεύθυνσης «Ακτίνα λέιζερ πάνω από τη μεσαία γραμμή»(6). Σε περίπτωση ενεργοποιημένου ηχητικού σήματος ηχεί ένα σήμα σε υψηλή συχνότητα. Μετακινήστε τον δέκτη λέιζερ στην κατεύθυνση του βέλους προς τα επάνω. Δέκτης λέιζερ πολύ υψηλά: Όταν η ακτίνα λέιζερ διέρχεται το κάτω ήμισυ του πεδίου λήψης(9), τότε ανάβουν οι φωτοδίοδοι (LED) ένδειξης κατεύθυνσης «Ακτίνα λέιζερ κάτω από τη μεσαία γραμμή»(8). Σε περίπτωση ενεργοποιημένου ηχητικού σήματος ηχεί ένα σήμα σε χαμηλή συχνότητα. Μετακινήστε τον δέκτη λέιζερ στην κατεύθυνση του βέλους προς τα κάτω. Δέκτης λέιζερ κεντραρισμένα: Όταν η ακτίνα λέιζερ διέρχεται το πεδίο λήψης(9) στο ύψος του μεσαίου μαρκαρίσματος(12), τότε ανάβουν οι φωτοδίοδοι (LED) μεσαίας γραμμής(7). Σε περίπτωση ενεργοποιημένου ηχητικού σήματος ηχεί ένα συνεχές ηχητικό σήμα. Ηχητικό σήμα για ένδειξη της ακτίνας λέιζερ Η θέση της ακτίνας λέιζερ στο πεδίο λήψης (9) μπορεί να εμφανιστεί με ένα ηχητικό σήμα. Μπορείτε να αλλάξετε την ένταση του ήχου ή να απενεργοποιήσετε το ηχητικό σήμα. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)90 | Ελληνικά Για την αλλαγή ή την απενεργοποίηση του ηχητικού σήματος πατήστε το πλήκτρο Ηχητικό σήμα(4). Σε περίπτωση χαμηλής έντασης του ήχου ηχεί ένα σύντομο ηχητικό σήμα και η φωτοδίοδος (LED) μεσαίας γραμμής(7) ανάβει , σε περίπτωση υψηλής έντασης του ήχου ηχεί ένα σύντομο ηχητικό σήμα και οι φωτοδίοδοι (LED) ένδειξης κατεύθυνσης(6), (7) και(8) ανάβουν, σε περίπτωση απενεργοποιημένου ηχητικού σήματος οι φωτοδίοδοι (LED) ένδειξης σβήνουν. Ανεξάρτητα από τη ρύθμιση του ηχητικού σήματος σε κάθε πάτημα ενός πλήκτρου στον δέκτη λέιζερ ηχεί για επιβεβαίωση ένας σύντομος ήχος σε χαμηλή ένταση. Υποδείξεις εργασίας

Στο μεσαίο μαρκάρισμα(12) δεξιά και αριστερά στον δέκτη λέιζερ μπορείτε να μαρκάρετε τη θέση της ακτίνας λέιζερ, όταν διέρχεται από τη μέση του πεδίου λήψης(9). Για το μαρκάρισμα προσέξτε να ευθυγραμμίσετε τον δέκτη λέιζερ ακριβώς κάθετα (όταν η ακτίνα λέιζερ είναι οριζόντια) ή οριζόντια (όταν η ακτίνα λέιζερ είναι κάθετη), επειδή δια- φορετικά μετατοπίζονται τα μαρκαρίσματα σε σχέση με την ακτίνα λέιζερ. Στερέωση με μαγνήτη (βλέπε εικόναB) Όταν μια ασφαλής στερέωση δεν είναι οπωσδήποτε απαραίτητη, μπορείτε να στερεώσετε τον δέκτη λέιζερ με τη βοήθεια των μαγνητών(10) σε χαλύβδινα μέρη. Συντήρηση και σέρβις Συντήρηση και καθαρισμός Διατηρείτε τον δέκτη λέιζερ πάντοτε καθαρό. Μη βυθίσετε τον δέκτη λέιζερ σε νερό ή σε άλλα υγρά. Καθαρίζετε τυχόν ρύπανση μ’ ένα υγρό, μαλακό πανί. Μη χρησιμοποιήσετε κανένα υγρό κα- θαρισμού ή διαλύτη. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρ- μολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch- pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊ- όντα μας και τα εξαρτήματά τους. 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsΕλληνικά | 91 Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κω- δικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: pt@gr.bosch.com www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses
