LR 6 Professional - Sprejemnik BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Laserska sprejemna celica
Znamka	Bosch
Model	LR 6 Professional
Mere (D x Š x V)	69 × 28 × 123 mm
Teža	0,12 kg
Napajanje	2 bateriji 1,5 V LR3 (AAA)
Avtonomija	pribl. 30 h
Stopnja zaščite	IP 54 (zaščita pred prahom in brizganjem vode)
Delovno temperaturno območje	-10 °C do +50 °C
Temperaturno območje shranjevanja	-20 °C do +70 °C
Natančnost sprejema (fina)	±1 mm
Natančnost sprejema (groba)	±3 mm
Sprejemni kot	90°
Največji doseg	Do X m (odvisno od uporabljenega Bosch linijskega laserja)
Raven hrupa signala	80 dB(A)
Glavna funkcija	Hitro zaznavanje pulzirajočih laserskih žarkov
Prikaz položaja žarka	LED "zgoraj", "sredinska črta", "spodaj"
Zvočni signal	Vklop in nastavitev jakosti (šibko/močno/izklop)
Magnetna montaža	Vgrajeni magneti (10) za pritrditev na kovinske površine
Nosilec za pritrditev	Dodatna oprema (1 608 M00 C1L) z vodilom
Sredinsko označevanje	Oznaki levo in desno za prenos višine
Vzdrževanje	Čistite z mehko, vlažno krpo; ne potapljajte
Samodejni izklop	Po pribl. 20 min brez zaznavanja žarka ali pritiska na tipke
Referenca izdelka	3 601 K69 H..

Pogosto zastavljena vprašanja - LR 6 Professional BOSCH

Kako zamenjati baterije sprejemne celice?

Potegnite zaporo (15) predala za baterije navzven in dvignite pokrov (14). Vstavite dve bateriji AAA 1,5 V pri upoštevanju navedene polarnosti. Vedno zamenjajte vse baterije hkrati in uporabite alkalijske baterije iste znamke.

Kakšna natančnost sprejema je na voljo?

Izberete lahko med dvema nastavitvama: fina (±1 mm) in groba (±3 mm). Pritisnite tipko (1) za preklapljanje; v finem načinu utripa LED sredinske črte; v grobem načinu utripata zgornja in spodnja LED.

Kako vklopiti ali izklopiti zvočni signal?

Pritisnite tipko zvočnega signala (4) za premikanje po načinih: šibka jakost (LED sredinske črte sveti), močna jakost (tri LED svetijo) ali izklopljeno (LED ugasnjene). Kratek pisk potrdi vsako spremembo.

Kaj pomenijo različne LED na celici?

LED Laserski žarek zgoraj (6) sveti, če je žarek previsok; LED Sredinska črta (7) označuje sredinsko poravnavo; LED Laserski žarek spodaj (8) signalizira prenizek žarek. V zvočnem načinu visoka frekvenca ustreza visokemu položaju, nizka frekvenca nizkemu položaju, neprekinjen zvok pa sredinskemu položaju.

Ali lahko sprejemno celico uporabljam na prostem?

Da, celico lahko uporabljate tako v zaprtih prostorih kot na prostem. Vendar se lahko doseg zmanjša ob neposredni sončni svetlobi ali neugodnih pogojih. Stopnja zaščite IP 54 ščiti pred prahom in brizganjem vode.

Kako pritrditi sprejemno celico na kovinsko površino?

Uporabite vgrajene magnete (10) na zadnji strani celice za trdno pritrditev na kovinske dele. Za bolj stabilno montažo uporabite dodatni nosilec (16), ki ga vstavite v vodilo (11).

Kakšen je največji doseg celice LR 6?

Doseg je odvisen od uporabljenega Bosch linijskega laserja. Navodila navajajo doseg od 5 do X metrov (X je največji doseg s celico, naveden v navodilih za laser). Doseg se lahko zmanjša na neposredni sončni svetlobi.

Kako očistiti sprejemno celico?

Čistite jo z mehko, rahlo vlažno krpo. Nikoli ne uporabljajte detergentov, topil ali abrazivnih sredstev. Naprave ne potapljajte v vodo ali druge tekočine. Poskrbite, da območje sprejema (9) ostane čisto.

Celica se sama izklopi, je to normalno?

Da, za varčevanje z baterijami se sprejemna celica samodejno izklopi po približno 20 minutah brez zaznavanja laserskega žarka in brez pritiska na tipke. Za ponovni vklop pritisnite tipko za vklop/izklop (2).

S katerimi Bosch laserji je LR 6 združljiva?

LR 6 Professional je združljiva z Bosch linijskimi laserji, ki oddajajo pulzirajoče žarke. Preverite navodila vašega Bosch linijskega laserja za preverjanje združljivosti in aktiviranje načina sprejemne celice. Uporabite način delovanja, ki ustvari eno ravnino (vodoravno ali navpično), ne načina križa.

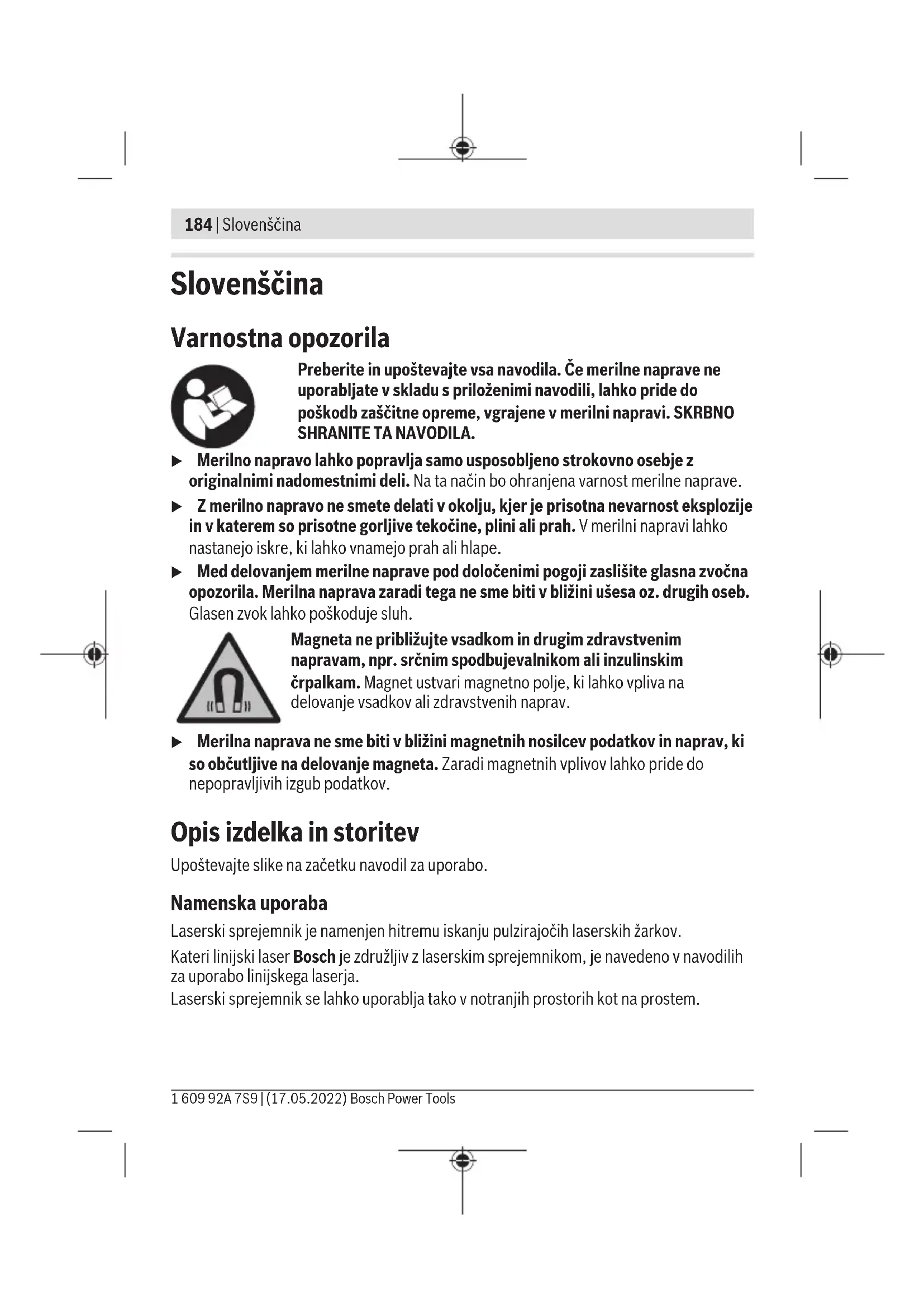

NAVODILA ZA UPORABO LR 6 Professional BOSCH

Preberite in upostevejte vsa navodila. Ce merilne naprave ne uporabljate v skladu s prilozenimi navodili, lahko pride do poskodb zacitne opreme, vgrajene v merilni napravi. SKRBNO SHRANITE TA NAVODILA.

Merilno napravo lahko popravlja samo usposobljeno strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilne naprave.
Z merilno napravo ne smete delati v okolju, kjer je prisotna nevarnost eksplozije in v katerem so prisotne gorljive tekocine, plini ali prah. V merilni napravi lahko nastanejo iskre, ki lahko vnamejo prah ali hlape.
Med delovanjem merilne naprave pod dolocenimi pogoji zalsiite glasna zvočna opozorila. Merilna naprava zaradi tega ne sme biti v blizini ušesa oz. drugih oseb. Glasen zvok lahko poskoduje sluh.

Magneta ne priblizujte vsadkom in drugim zdravstvenim napravam, npr. srcnim spodbujevalnikom ali inzulinskim crpalkam. Magnet ustvari magnetno polje, ki lahko vpliva na delovanje vsadkov ali zdravstvenih naprav.

Merilna naprava ne sme biti v blizini magnetnih nosilcev podatkov in naprav, ki so obcutiljive na delovanje magneta. Zaradi magnetnih vplivov lahko pride do nepopravljivih izgub podatkov.

Opis izdelka in storitev

Upostevajte slike na zaćetku navodil za uporabo.

Namenska uporaba

Laserski sprejemnik je namenjen hitremu iskanju pulzirajocih laserskih zarkov.

Kateri linijski laser Bosch je združljiv z laserskim sprejemnikom, je navedeno v navodilih za uporabo linjskega laserja.

Laserski sprejemnik se lahko uporablja takov notranjih prostorih kot na prostem.

K部件 n sliki

Stevilke pred nastetimi componentami se nanašajo na prikaz laserskega sprejemnika na strani shemami.

(1) Tipka za nastavitev natančnosti sprejema
(2) Tipka za vklop/izklop
(3) Prikazstanja
(4) Tipka za zvočni signal
(5) Zvočnik
(6) LED-prikaz smeri „laserskižarek nad srednjo linijo“
(7)LED-sredna linija
(8) LED-prikaz smeri „laserskižarek pod srednjo linijo“
(9) Sprejemno polje laserskega zarka

(10) Magneti
(11) Vodilni utor za držalo
(12) Oznaka sredine
(13) Serijska stevilka
(14) Pokrov predala za baterije
(15) ZapahPokrova predala za baterije
(16) Držalo^a) (1 608 M00 C1L)
(17) Vrtljivi gumb držala
(18) Vodilo a)
(19) Zaklep držala
(20) Pritisni gumb za sprostitev zaklepa
(21) Referencna srednja linija na drzalu a)

a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del nasega programa pribora.

Tehnični podatki

Laserski sprejemnik LR 6
Številka izdelka	3 601 K69 H..
Delovno območjeA)	5-X mB)

Bosch Power Tools 160992A7S9|(17.05.2022)

186 | Slovenscina

Laserski sprejemnik LR 6

Sprejemni kot 90°
Natančnost sprejemaC)
- „fino“ ±1 mm
- „grobo“ ±3 mm
Delovna temperatura -10 °C ... +50 °C
Temperatura skladiščenja -20 °C ... +70 °C
Najv. nadmorska višina uporabe 2000 m
Najv. relativna zračna vlăžnost 90 %
Stopnja onesnaženiya v skladu sstandordom IEC 61010-1	2D)
Baterije 2 × 1,5 V LR3 (AAA)
Čas delovanja pribl. 30 h
Teža v skladu zEPTA-Procedure 01:2014	0,12 kg
Dimenzije (dolžina × širina × višina) 69 × 28 × 123 mm
Vrsta zašcite IP 54 (zašcita pred prahom	in škropljenjem vode)

A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončega sevanja) zmanjaša.
B) X: najvecje delovno območje za delovanje z laserskim sprejemnikom v skladu z navodili za uporabo uporabljenega linjskega laserja Bosch
C) Odvisno od razdalje med laserskim sprejemnikom in linijskim laserjem
(D) Nastaneismo neprevodna umazanija, vendar lahko kljub temu obcasno pride do prevodnosti, ki je povzroci kondenzat.
Nedvoumna identifikacija vašega laserskega sprejemnika je možna s serijsko stevilko (13) na tipski tablici.

Podatki o hrupu

A-vrednotena raven zvočnega tlaka za zvočni signal na razdalji enega metra znaša 80 dB(A).

Laserskega sprejemnika ne držite blizu ušesa!

Namecitev

Namestitev/menjava baterij

Pri uporabi laserskega sprejemnika priporočamo uporabo alkalinh manganskih baterij.

Zapah (15)Pokrova predala za bateriji povlecite navzven inPokrov (14) odprite.

Vstavite bateriji.

Pri tem pazite na pravilnost polov, ki je prikazana naPokrovu predala za baterije.

Ko se baterije praznijo, začne prikaz stanja (3) utripati. Laserski sprejemnik je mogoće uporablji ste okoli 2 h.

Bateriji vedno zamenjaje socasno. Uporablajte zgolj baterije istega proizvajalca z enakozmogljivostjo.

Ce laserskega sprejemnika dalj chasa ne boste uporabljali, iz njega odstranite baterije. Pri daljsem skladišcenju laserskega sprejemnika lahko baterije korodirajo in se samodejno izpraznijo.

Delovanje

Uporaba

Laserski sprejemnik zašcitite pred vlago in neposredno sončno svetlobo.
Ne izpostavljate laserskega sprejemnika ekstremnim temperaturam ali ekstremnenu nihanju temperature. Poskrbite za to, da npr. ne bo lezal daljČasa v avtomobilu. Če je bil laserski sprejemnik izpostavljen večjim temperaturnim nihanjem, najprej pustite, da se temperatura pred uporabo uravna. Pri ekstremnih temperaturah ali temperaturnih nihanjiš se lahko poškoduje natancnost delovanja laserskega sprejemnika.

Postavitev laserskega sprejemnika (glejte sliko A)

Laserski sprejemnik postavite vsaj 5 m stran od linijskega laserja. Prepričajte se, da je na linijskem laserju vklopljen način dela s sprejemnikom. Izberite način delovanja, kjer se ustvari samo ena vodoravna ali samo ena navpčna laserska ravnina.

Opomba: ne izberite vrste delovanja, ki socasno omogoca vodoravno in navpicno lasersko ravnino (križno linjsko delovanje), ker bi se lahko prikazali napačni podatki o visini laserskega Žarka.

Laserski sprejemnik namestite tak, da lahko laserski zarek doze sprejemno polje (9). Namestite ga tak, da laserski zarek precno preide sprejemno polje (kot je prikazano na sliki).

Vklop/izklop

Pri vkopu laserskega sprejemnika se zašlisi glasen zvočni signal. Laserski sprejemnik se zaradi tega pri vklopu ne sme nahajati v blizini ušesa oz. drugih oseb. Glasen zvok lahko poskoduje sluh.

Za vklop laserskega sprejemnika pritisnite tipko za vklop/izklop (2). Vse LED-diode za kratek caszasvetijo inzasliši se zvočni signal.

Po vklopu laserskega sprejemnika sta vedno nastavljeni nizka glasnost in „fina" natančnost sprejema.

Za izklop laserskega sprejemnika ponovno pritisnite tipko za vklop/izklop (2). Pred izklopom vse LED-diode na katkozasvetijo, poleg tega pa sezaslišijo trije zvočni signali. Prikaz stanja (3) se izklopi.

Če priblžno 20 min ne pritisnete nobene tipke na laserskem sprejemniku in Če na sprejemno polje (9) 20 min ne pade noben laserskižarek, se laserski sprejemnik zaradi varčevanja z baterijami samodejno izklopi.

Izbira nastavitve prikaza srednje linije

S tipko za nastavitev natančnosti sprejema (1) lahko dolocite, s kakšno natančnostjo bo položaj laserskega Žarka na sprejemnem polju prikazan kot „sredinski":

• Natančnost sprejema „fino" (LED srednje linije (7) utripa),
• Natančnost sprejema „grobo“ (utripata LED-prikaza smeri „laserskižarek nad srednjo linijo“ (6) in „laserskižarek pod srednjo linijo“ (8)).

Smerokazi

Polożaj laserskega zarka na sprejemnem polju (9) se prikaź:

• z LED-prikazoma smeri „laserskižarek nad srednjo linijo“ (6), „laserskižarek nad srednjo linijo“ (8) oz. srednjo linijo (7) na sprednji in zadnji strani laserskega sprejemnika,

• po izbiriz zvočnim signalom.

Laserski sprejemnik prenizko: Če preide laserskižarek skozi spodnjo polovico sprejemnegapolja (9),zasveti LED-prikaz smeri „laserskižarek nad srednjo linijo“ (6).

Če je vklopljen zvočni signal, se zašiši signal z visjo frekvenco.

Premaknite laserski sprejemnik v smeri puscice navzgor.

Laserski sprejemnik previsoko: ce preide laserski zarek skozi spodnjo polovico sprejemnega polja (9), zasveti LED-prikaz smeri „laserski zarek pod srednjo linijo" (8). Ce je vklopljen zvočni signal, sezaslisi signal z nižjo frekvenco.

Premaknite laserski sprejemnik v smeri puščice navzdol.

Laserski sprejemnik je v srednjem položaju:Če laserskiŽarek prečka sprejemno polje (9) v visini oznake sredine (12), sveti LED-dioda srednje linije (7).

Ce je vklopljen zvočni signal, se zaši neprekinjen zvočni signal.

Zvočno opozorilo za prikaz laserskega Žarka

Polożaj laserskega zarka na sprejemnem polju (9) lahko označuje tudi zvočno opozorilo. Glasnost lahko spremenite ali pa izklopite zvočni signal.

Za spremembo oz. izklop zvočnega signala pritisnite tipko za zvočni signal (4). Pri nizki glasnosti se zašiši kratek zvočni signal, poleg tega zasveti LED srednje linije (7), pri visiki glasnosti se zašiši kratek zvočni signal, poleg tega zasvetijo LED-prikazi smeri (6), (7) in (8), pri izklopljenem zvočnem signalu so LED-prikazi ugasnjeni.

Ne glede na nastavitev zvočnega signala se pri vsakem pritisku katere koli tipke na laserskem sprejemniku za potrditev zašlisi kratek tih signal.

Navodila za delo

Oznacevanje

Na oznaki sredine (12) desno in levo na laserskem sprejemniku lahko oznacite položaj laserskega zarka, ce slednji poteka skozi sredino sprejemnega polja (9).

Pazite na to, da laserski sprejemnik pri označevanju naravnate natančno navpićno (pri vodoravnem laserskem Žarku) oz. vodoravno (pri navpićnem laserskem Žarku). V nasprotnem primeru bi bile oznake zamaknjene glide na laserski Žarek.

Pritrditev z magnetom (gleje sliko B)

Če ne potrebujete varne pritrdite, lahko laserski sprejemnik na jeklene dele pritrdite z magneti (10).

Vzdrževanje in servisiranje

Vzdrževanje in cisčenje

Laserski sprejemnik mora biti vedno cist.

Laserskega sprejemnika nikoli ne potaplajte v vodo ali v druge tekocrine.

Umazanijo obrišite z vlažno, mehko krpo. Ne uporabljajte Čistilnih sredstev ali topil.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasnja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Tehnicne skice in informacije glede nadomestnih delov najdete na:

www.bosch-pt.com

Bosch Power Tools 1609 92A 7S9 | (17.05.2022)

190 | Slovenscina

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o nasih izdelkih in pripadajocem priboru.

Ob vseh vprašanjih in narocilih rezervnih delov nujno sporočite 10-mestno številko na tipski plošćici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Laserski sprejemnik, pribor in embalažo zavrzite na okolju prijazen način.

Laserskih sprejemnikov in baterij ne smete odvreci med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni elektrichi in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odsluzeni laserski sprejemniki zbirati loceno in odstraniti na okolju prijazen način. Prav takse morajo v skladu z Direktivo 2006/66/ESPokvarjene ali odsluzene akumulatorske baterije in baterije za enkratno uporabo zbirati loceno in odstraniti na okolju prijazen način.

Odpadna elektricna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.
