NAVODILA ZA UPORABO LR 60 Professional BOSCH

Preberite in upoštevajte vsa navodila. Če merilne naprave ne uporabljate v skladu s priloženimi navodili, lahko pride do poškodb zaščitne opreme, vgrajene v

merilni napravi. SKRBNO SHRANITE TA NAVODILA.

▶ Merilno napravo lahko popravlja samo usposobljeno strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilne naprave.
Z merilno napravo ne smete delati v okolju, kjer je prisotna nevarnost eksplozije in v katerem so prisotne gorljive tekočine, plini ali prah. V merilni napravi lahko nastanejo iskre, ki lahko vnamejo prah ali hlape.
Med delovanjem merilne naprave pod določenimi pogoji zaslišite glasna zvočna opozorila. Merilna naprava zaradi tega ne sme biti v bližini ušesa oz. drugih oseb. Glasen zvok lahko poškoduje sluh.

Magneta ne približujte vsadkom in drugim zdravstvenim napravam, npr. srčnim spodbujevalnikom ali inzulinskim črpalkam.

Magnet ustvari magnetno polje, ki lahko vpliva na delovanje vsadkov ali zdravstvenih naprav.

Merilna naprava ne sme biti v bližini magnetnih nosilcev podatkov in naprav, ki so občutljive na delovanje magneta. Zaradi magnetnih vplivov lahko pride do nepopravljivih izgub podatkov.
▶ Previdno! Pri uporabi merilne naprave s funkcijo Bluetooth® lahko pride do motenja drugih naprav in sistemov, letal in medicinskih naprav ter aparatov (npr. srčnih spodbujevalnikov, slušnih aparatov). Prav tako ni mogoče povsem izključiti škodljivega vpliva na ljudi in živali v neposredni bližini. Merilne naprave s

funkcijo Bluetooth® ne uporabljajte v bližini medicinskih naprav in aparatov, bencinskih črpalk, kemičnih sistemov, na območjih z nevarnostjo eksplozije in območjih, kjer se opravlja razstreljevanje. Merilne naprave s funkcijo Bluetooth® ne uporabljajte na letalih. Izogibajte se dolgotrajni uporabi v neposredni bližini telesa.

Besedna znamka Bluetooth® in slikovne oznake (logotipi) so zaščitene znamke in last podjetja Bluetooth SIG, Inc.

Vsaka uporaba te besedne znamke/slikovnih oznak podjetja Robert Bosch Power Tools GmbH poteka v skladu z licenco.

Opis izdelka in storitev

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Laserski sprejemnik je namenjen za hitro iskanje rotirajočih laserskih žarkov v valovni dolžini, ki je navedena v poglavju Tehnični podatki.

Laserski sprejemnik LR 60 je poleg tega namenjen krmiljenju GRL 600 CHV prek povezave Bluetooth ^® , laserski sprejemnik LR 65 G za krmiljenje GRL 650 CHVG.

Laserski sprejemnik se lahko uporablja tako v notranjih prostorih kot na prostem.

Komponente na sliki

Številke pred naštetimi komponentami se nanašajo na prikaz laserskega sprejemnika na strani s shemami.

(1) Sprejemno polje laserskega žarka
(2) LED-prikaz smeri „laserski žarek nad sredinsko linijo“
(3) LED-srednja linija
(4) LED-prikaz smeri „laserski žarek pod sredinsko linijo“
(5) Zaslon (sprednja in zadnja stran)
(6) Zvočnik
(7) Vodna tehtnica
(8) Kavelj za obešanje
(9) Oznaka sredine
(10) Magneti
(11) Vpenjalo za nosilec
(12) Serijska številka
(13) Pokrov predala za baterije
(14) Zapah pokrova predala za baterije
(15) Tipka za os Y
(16) Tipka za os X
(17) Tipka za način CenterFind
(18) Tipka za nastavitev natančnosti sprejema
(19) Tipka za vklop/izklop
(20) Tipka za zvočni signal/glasnost

(21) Vodna tehtnica nosilca ^a)
(22) Referenčna sredinska linija na nosilcu ^a)
(23) Držalo ^a)
(24) Vrtljivi gumb nosilca ^a)
(25) Merilna letev ^a)
(26) Pritrdilni vijak držala ^a)

a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Prikazovalni elementi

(a) Prikaz stanja napolnjenosti akumulatorske baterije/baterij rotacijskega laserja

(b) Prikaz povezave Bluetooth®
(c) Prikaz natančnosti sprejema
(d) Prikaz merske enote
(e) Besedilni prikaz
(f) Prikaz smeri „laserski žarek pod sredinsko linijo“
(g) Prikaz zvočnega signala/glasnosti
(h) Prikaz sredinske linije
(i) Prikaz napolnjenosti baterij laserskega sprejemnika
(j) Prikaz smeri „laserski žarek nad sredinsko linijo“

Tehnični podatki

Laserski sprejemnik LR 60 LR 65 G

Kataloška številka	3 601 K69 P.. 3 601 K69 T..
Valovna dolžina, ki jo naprava lahko sprejme 600-800 nm 500-570 nm
Največje delovno območjeA)
- z GRL 600 CHV 300 m -
- z GRL 650 CHVG - 325 m
Sprejemni kot ±35° ±35°
Vrtilna hitrost, ki jo naprava lahko sprejme > 120 min	-1	>120 min-1
Natančnost sprejemaB)(C)
- zelo fina ±0,5 mm ±0,5 mm
- fina ±1 mm ±1 mm
- srednje	±2 mm	±2 mm
- groba	±5 mm	±5 mm
- zelo groba	±10 mm	±10 mm
Delovna temperatura	-10 °C ... +50 °C	-10 °C ... +50 °C
Temperatura skladiščenja	-20 °C ... +70 °C	-20 °C ... +70 °C
Najv. nadmorska višina uporabe	2000 m	2000 m
Najv. relativna zračna vlažnost	90 %	90 %
Stopnja onesnaženja v skladu s standardom IEC 61010-1	2D)	2D)
Laserski sprejemnik Bluetooth®
- Razred	1 1
- Združljivost	Bluetooth® 5.0/4.X (Low Energy)E)	Bluetooth® 5.0/4.X (Low Energy)E)
- Največji doseg signala F)	100 m	100 m
- Območje delovne frekvence	2402-2480 MHz	2402-2480 MHz
- Najv. moč oddajanja	6,3 mW	6,3 mW
Baterije	2 × 1,5 V LR6 (AA)	2 × 1,5 V LR6 (AA)
Čas delovanja pribl.	50 h	50 h
Teža po EPTA-Procedure 01:2014	0,38 kg	0,38 kg
Dimenzije (dolžina × širina × višina)	175 × 79 × 33 mm	175 × 79 × 33 mm

Laserski sprejemnik LR 60 LR 65 G

Vrsta zaščite IP 67 IP 67

A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončnega sevanja) zmanjša.
B) glede na razdaljo med laserskim sprejemnikom in rotacijskim laserjem ter glede na razred laserja in tip laserja v rotacijskem laserju
C) Natančnost sprejema se lahko zaradi neugodnih vplivov okolice (npr. neposredne sončne svetlobe) zmanjša.
D) Nastane samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat.
E) Pri napravah s funkcijo Bluetooth® Low Energy glede na model in operacijski sistem morda ni možno vzpostaviti povezave. Naprave Bluetooth® morajo podpirati profil SPP.
F) Doseg signala lahko glede na zunanje dejavnike, vključno z uporabljenim sprejemnikom, močno niha. V zaprtih prostorih in zaradi kovinskih ovir (npr. stene, police, kovčki itn.) je lahko doseg signala Bluetooth ^® občutno manjši.

Nedvoumna identifikacija vašega laserskega sprejemnika je možna s serijsko številko (12) na tipski tablici.

Namestitev

Namestitev/menjava baterij

Pri uporabi laserskega sprejemnika priporočamo uporabo alkalnih manganskih baterij.

Obrnite zaporo (14) pokrova predala za baterije (npr. s kovancem) v položaj 2dprite pokrov predala za baterije (13) in vstavite baterije.

Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji. Zaprite pokrov predala za baterije (13) in obrnite zaporo (14) pokrova predala za baterije v položaj

Prikaz napolnjenosti baterij (i) prikazuje stanje napolnjenosti baterij laserskega sprejemnika:

Prikaz Napolnjenost

Bateriji vedno zamenjajte sočasno. Uporabljajte zgolj baterije istega proizvajalca z enako zmogljivostjo.

Če laserskega sprejemnika dalj časa ne boste uporabljali, iz njega odstranite baterije. Pri daljšem skladiščenju laserskega sprejemnika lahko baterije korodirajo in se samodejno izpraznijo.

Prikaz stanja napolnjenosti rotacijskega laserja

Prikaz napolnjenosti (a) prikazuje napolnjenost akumulatorske baterije oz. baterij rotacijskega laserja, kadar je ta vklopljen in je vzpostavljena povezava prek Bluetooth® med laserskim sprejemnikom in rotacijskim laserjem.

Prikaz Napolnjenost

Laserski sprejemnik zaščitite pred vlago in neposredno sončno svetlobo.
▶ Ne izpostavljajte laserskega sprejemnika ekstremnim temperaturam ali ekstremnemu nihanju temperature. Poskrbite za to, da npr. ne bo ležal dalj časa v avtomobilu. Če je bil laserski sprejemnik izpostavljen večjim temperaturnim nihanjem, najprej pustite, da se temperatura pred uporabo uravna. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko poškoduje natančnost delovanja laserskega sprejemnika.
▶ Poskrbite, da na delovnem območju ni ovir, s katerih bi se laserski žarek lahko odbil ali ki bi ga lahko ovirale. Prekrijte npr. odsevne ali sijoče površine. Ne merite skozi steklo ali podobne materiale. Zaradi odbitega ali zastrtega laserskega žarka so lahko merilni rezultati napačni.

Postavitev laserskega sprejemnika (glejte sliko A)

Laserski sprejemnik namestite tako, da lahko laserski žarek doseže sprejemno polje (1). Namestite ga tako, da laserski žarek prečno preide sprejemno polje (kot je prikazano na sliki).

Pri rotacijskih laserjih z več načini delovanja izberite vodoravno ali navpično delovanje z najvišjo rotacijsko hitrostjo.

Vklop/izklop

▶ Pri vkopu laserskega sprejemnika se zasliši glasen zvočni signal. Laserski sprejemnik se zaradi tega pri vklopu ne sme nahajati v bližini ušesa oz. drugih oseb. Glasen zvok lahko poškoduje sluh.

Za vklop laserskega sprejemnika pritisnite tipko za vklop/izklop (19). Vsi prikazi na zaslonu ter vse LED-diode se za kratek čas vklopijo in zasliši se zvočni signal.

Za izklop laserskega sprejemnika pritisnite in pridržite tipko za vklop/izklop (19), dokler za kratek čas ne zasvetijo vse LED-diode, zaslon pa se ugasne. Razen nastavitve osvetlitve

zaslona se vse nastavitve ob izklopu laserskega sprejemnika shranijo.

Če približno 10 min ne pritisnete nobene tipke na laserskem sprejemniku in će na sprejemno polje (1) 10 min ne pade noben laserski žarek, se laserski sprejemnik zaradi varčevanja z baterijami samodejno izklopi.

Povezava z rotacijskim laserjem

Ob dobavi sta rotacijski laser in priložen laserski sprejemnik že povezana prek povezave Bluetooth®. Če povezava obstaja, se na zaslonu laserskega sprejemnika prikaže prikaz za vzpostavljeno povezavo Bluetooth® (b).

Za vnovično povezavo laserskega sprejemnika ali za povezavo dodatnega laserskega sprejemnika z rotacijskim laserjem držite tipko Bluetooth® na rotacijskem laserju tako dolgo, da se na zaslonu rotacijskega laserja prikaže simbol za vzpostavitev povezave do daljinskega upravljalnika/laserskega sprejemnika. Nato pridržite tipko za os X (16) in os Y (15) na laserskem sprejemniku tako dolgo, dokler se ne bo v besedilnem prikazu (e) laserskega sprejemnika prikazalo P--.

Na zaslonu rotacijskega laserja se potrdi uspešna vzpostavitev povezave. V besedilnem prikazu (e) laserskega sprejemnika se prikaže POK.

Če povezave med rotacijskim laserjem in laserskim sprejemnikom ni mogoče vzpostaviti, se v besedilnem prikazu (e) laserskega sprejemnika PNK in zaslona rotacijskega laserja prikaže sporočilo o napaki oziroma o neuspešni vzpostavitvi povezave. Za odpravo napak upoštevajte proizvajalčeva navodila za uporabo rotacijskega laserja.

Prikazi smeri

Položaj laserskega žarka na sprejemnem polju (1) se prikaže:

- na zaslonu (5) na sprednji in zadnji strani laserskega sprejemnika s prikazom smeri „laserski žarek pod srednjo linijo“ (f), prikazom smeri „laserski žarek nad srednjo linijo“ (j) oz. prikaz srednje linije (h),

- po izbiri z rdečim LED-prikazom smeri „laserski žarek pod srednjo linijo“ (4), modrim LED-prikazom smeri „laserski žarek nad srednjo linijo“ (2) ter zeleno LED-srednjo linijo (3) na sprednji strani laserskega sprejemnika,

- po izbiri z zvočnim signalom.

Ob prvem prehodu laserskega žarka skozi sprejemno polje (1) se vedno zasliši kratek zvočni signal, rdeči LED-prikaz smeri „laserski žarek pod srednjo linijo“ (4) ter modri LED-prikaz smeri „laserski žarek nad srednjo linijo“ (2) pa za kratek čas zasvetita (tudi će ste zvočni signal in/ali LED-prikaze smeri izklopili).

Laserski sprejemnik prenizek: će preide laserski žarek skozi zgornjo polovico sprejemnega polja (1), se na zaslonu pojavi prikaz smeri „laserski žarek nad srednjo linijo“ (j).

Če so LED-diode vklopljene, sveti modri LED-prikaz smeri „laserski žarek nad srednjo linijo“ (2).

Če je vključen zvočni signal, se oglasi signal v počasnem ritmu.

Premaknite laserski sprejemnik v smeri puščice navzgor. Ob približanju do srednje linije se prikaže samo konica prikaza smeri „laserski žarek nad srednjo linijo“ (j).

Laserski sprejemnik previsok: će preide laserski žarek skozi spodnjo polovico sprejemnega polja (1), se na zaslonu pojavi prikaz smeri „laserski žarek pod srednjo linijo“ (f). Če so LED-diode vklopljene, sveti rdeči LED-prikaz smeri „laserski žarek pod srednjo linijo“ (4).

Če je vključen zvočni signal, se oglasi signal v hitrem ritmu. Premaknite laserski sprejemnik v smeri puščice navzdol. Ob približanju do srednje linije se prikaže samo vrh prikaza smeri „laserski žarek pod srednjo linijo“ (f).

Laserski sprejemnik v sredini: če preide laserski žarek skozi sprejemno polje (1) na višini srednje linije, potem se na zaslonu prikaže prikaz srednja linija (h).

Če so LED-diode vklopljene, sveti zelena LED-srednja linija (3).

Če je vklopljen zvočni signal, se oglasi neprekinjeno opozorilo.

Funkcija shranjevanja za zadnji sprejem: će laserski sprejemnik za toliko premaknete, da bo laserski žarek sprejemno polje (1) spet zapustil, utripa za kratek čas zadnji prikazan prikaz smeri „laserski žarek nad srednjo linijo“ (j) oz. prikaz smeri „laserski žarek pod srednjo linijo“ (f). Ta prikaz lahko vklopite ali izklopite prek nastavitvenega menija.

Prikaz relativne višine (glejte sliko B)

Če laserski žarek zadene sprejemno polje (1), potem se razdalja med laserskim žarkom in srednjo linijo laserskega sprejemnika prikaže kot absolutna vrednost na prikazu besedila (e) na zaslonu.

Merilno enoto prikaza višine lahko spremenite v nastavitvenem meniju („mm“ ali „in“).

Zaslonska osvetlitev

Zaslona (5) na sprednji in zadnji strani laserskega sprejemnika imata zaslonsko osvetlitev. Zaslonska osvetlitev se vklopi:

- ob vklopu laserskega sprejemnika,

- ob vsakem pritisku tipke,

- će se laserski žarek premakne preko sprejemnega polja (1).

Zaslonska osvetlitev se samodejno izklopi:

- 30 s po pritisku tipke, će noben laserski žarek ne doseže sprejemnega polja,

- 2 min po tem, ko niste pritisnili nobene tipke in kadar se položaj laserskega žarka v sprejemnem polju ne spremeni.

Zaslonsko osvetlitev lahko izklopite v nastavitvenem meniju. Nastavitev zaslonske osvetlitve se ob izklopu laserskega sprejemnika ne shrani. Po vklopu laserskega sprejemnika je zaslonska osvetlitev vedno vklopljena.

Nastavitve

Izbira nastavitve prikaza srednje linije

Določite lahko, s kakšno natančnostjo bo položaj laserskega žarka na sprejemnem polju (1) prikazan kot „sredinsko“.

206 | Slovenščina

Trenutna nastavitev prikaza srednje linije je razvidna iz prikaza natančnosti sprejema (c).

Za spremembo natančnosti sprejema pritisnite tipko za nastavitev natančnosti sprejema (18) toliko krat, dokler se ne bo na zaslonu prikazala želena nastavitev. Ob vsakem pritisku tipke za nastavitev natančnosti sprejema se za kratek čas prikaže vrednost natančnosti sprejema v besedilnem prikazu (e).

Nastavitev natančnosti sprejema se ob izklopu shrani.

Zvočno opozorilo za prikaz laserskega žarka

Položaj laserskega žarka na sprejemnem polju (1) lahko označuje tudi zvočno opozorilo.

Glasnost lahko spremenite ali pa izklopite zvočni signal. Za spremembo oz. izklop zvočnega signala pritiskajte tipko za zvočni signal (20), dokler se na prikazovalniku ne pojavi želena glasnost. Pri nizki glasnosti se na zaslonu pojavi prikaz zvočnega signala (g) z eno črto, pri visoki glasnosti s 3 črtami, pri izklopljenem zvočnem signalu pa ni prikaza s črtami.

Ne glede na nastavitev zvočnega signala se pri vsakem prvem dotiku laserskega žarka na sprejemno polje (1) za potrditev zasliši zvočni signal z nizko glasnostjo.

Nastavitev zvočnega signala se ob izklopu laserskega sprejemnika shrani.

Nastavitveni meni

Priklic menija z nastavitvami: sočasno pritisnite tipko za os X (16) in tipko za os Y (15).

Sprememba nastavitve znotraj podmenija: će želite spremeniti nastavitev, pritisnite tipko za os X (16) ali tipko za os Y (15). Zadnja izbrana nastavitev se samodejno shrani, ko meni zapustite.

Sprememba podmenija: će se želite pomakniti v naslednji podmeni, na kratko pritisnite tipko za način CenterFind (17).

Zapuščanje menija z nastavitvami: tako dolgo držite tipko za način CenterFind (17), da se meni z nastavitvami zapre. Meni z nastavitvami se samodejno zapre približno 10 s po zadnjem pritisku tipke.

Na voljo so naslednji podmeniji:

- Merska enota prikaza relativne višine: ob priklicu menija za mersko enoto se v besedilnem prikazu (e) prikaže trenutno izbrana merska enota, razpoložljive merske enote pa so vidne v prikazu za mersko enoto (d) nad njimi.

- LED-prikazi smeri (LED): spreminjate lahko svetlost vseh 3 LED-prikazov smeri (2), (4) ter (3) ali pa jih izklopite. LED-diode svetijo v skladu z izbrano nastavitvijo.

- Osvetlitev zaslona (LIT): osvetlitev zaslona lahko vklopite (sveti zelena LED-dioda) ali izklopite (sveti rdeča LED-dioda).

- Funkcija shranjevanja zadnjega sprejema (MEM): prikaz smeri, v katero je laserski žarek zapustil sprejemno polje, lahko vklopite (sveti zelena LED-dioda) ali izklopite (sveti rdeča LED-dioda).

- Funkcije za središče (CF/CL) (LR 65 G): izbirate lahko med načinom CenterFind (CF) in načinom CenterLock (CL). Trenutni način se prikaže v besedilnem prikazu (e).

Razen nastavitve osvetlitve zaslona se vse nastavitve ob izklopu laserskega sprejemnika shranijo.

Funkcije

Način CenterFind (glejte sliko C)

Rotacijski laser v načinu CenterFind poskuša s premikanjem rotacijske glave navzgor in navzdol samodejno poiskati sredinsko linijo laserskega sprejemnika.

Laserski žarek lahko pri vodoravnem položaju rotacijskega laserja glede na X-os, na Y-os ali na obe osi rotacijskega laserja samodejno poravnate (glejte „Določitev nagiba z načinom CenterFind (glejte sliko D)“, Stran 207). Pri navpičnem položaju rotacijskega laserja je možna samo poravnava po Y-osi.

Zagon načina CenterFind:

Rotacijski laser in laserski sprejemnik postavite tako, da bo laserski sprejemnik postavljen v smeri osi X oz. osi Y rotacijskega laserja. Laserski sprejemnik usmerite tako, da bo želena os postavljena pod pravim kotom glede na sprejemno polje (1).

Če je treba laserski žarek poravnati glede na obe osi, namestite po en laserski sprejemnik, povezan z rotacijskim laserjem, v smeri osi X in Y. Vsak laserski sprejemnik mora biti znotraj območja premikanja ±8,5 % rotacijskega laserja. Vklopite rotacijski laser v rotacijskem načinu.

LR 65 G: v meniju z nastavitvami mora biti središče nastavljeno na način CenterFind (CF). Pri usmeritvi glede na obe osi rotacijskega laserja velja to za oba laserska sprejemnika.

Za zagon načina CenterFind za os X pritisnite in pridržite tipko za način CenterFind (17), ali pa pritisnite in pridržite tipko za način CenterFind (17) skupaj s tipko za os X (16).

Za zagon načina CenterFind za os Y pritisnite in pridržite tipko za način CenterFind (17) skupaj z tipko za os Y (15).

Če želite laserski žarek sočasno poravnati glede na obe osi, potem je treba način CenterFind na vsakem laserskem sprejemniku zagnati ločeno.

Po zagonu načina CenterFind se rotacijska glava na rotacijskem laserju premika gor in dol. Med iskanjem se v besedilnem prikazu (e) pojavi CFX (os X) oz. CFY (os Y). Če laserski žarek zadane sprejemno polje (1) na višini sredinske linije laserskega sprejemnika, se pojavi prikaz za sredinsko linijo (h), v besedilnem prikazu (e) pa XOK (os X) oz. YOK (os Y). Na rotacijskem laserju se pojavi vrednost določenega nagiba. Način CenterFind se samodejno zaključi.

Prekinitev načina CenterFind:

Za prekinitev načina CenterFind pritisnite in pridržite tipko za način CenterFind (17).

Odpravljanje napak:

Če laserski žarek ni mogel najti sredinske linije laserskega sprejemnika znotraj območja premikanja, se v besedilnem prikazu (e) pojavi ERR in vsi LED-prikazi smeri svetijo. Pritisnite poljubno tipko na rotacijskem laserju in poljubno tipko na laserskem sprejemniku, da zaprete sporočila o napakah. Ponovno namestite rotacijski laser in laserski sprejemnik, tako da bo laserski sprejemnik v območju premikanja ±8,5 % rotacijskega laserja. Pazite na to, da bo laserski sprejemnik poravnan glede na os X oz. os Y, tako da bo laserski žarek sprejemno polje (1) prehajal vodoravno. Nato znova zaženite način CenterFind.

LR 65 G: će želite, da sta obe osi rotacijskega laserja usmerjeni proti laserskemu sprejemniku, mora biti na obeh laserskih sprejemnikih nastavljeno enako središče. Kombinacija načina CenterFind in načina CenterLock ni mogoča.

Če je na eni osi že nastavljen način CenterLock in će se na drugi osi zažene način CenterFind, se v besedilnem prikazu (e) izmenično prikaže ERR in CL. Na obeh laserskih sprejemnikih nastavite način CenterFind in znova zaženite funkcijo.

Določitev nagiba z načinom CenterFind (glejte sliko D)

S pomočjo načina CenterFind lahko izmerite nagib površine do najv. 8,5 %. To storite tako, da rotacijski laser postavite na en konec nagnjene površine in ga vodoravno poravnate glede na stojalo. Os X oz. os Y rotacijskega laserja mora biti v isti liniji z nagibom, ki ga želite določiti. Vklopite rotacijski laser in počakajte, da se poravna.

Laserski sprejemnik z držalom pritrdite na merilno letev (25). Merilno letev postavite ob merilno napravo (na istem koncu nagnjene površine). Poravnajte laserski sprejemnik na merilni letvi po višini tako, da bo laserski žarek rotacijskega laserja prikazan kot sredinsko poravnan ①.

Nato namestite merilno letev z laserskim sprejemnikom na drugi konec nagnjene površine ②. Pri tem pazite, da se položaj laserskega sprejemnika na merilni letvi ne spremeni. Zaženite način CenterFind za os, ki je poravnana z nagnjeno površino. Po zaključku načina CenterFind se na rotacijskem laserju prikaže nagib površine.

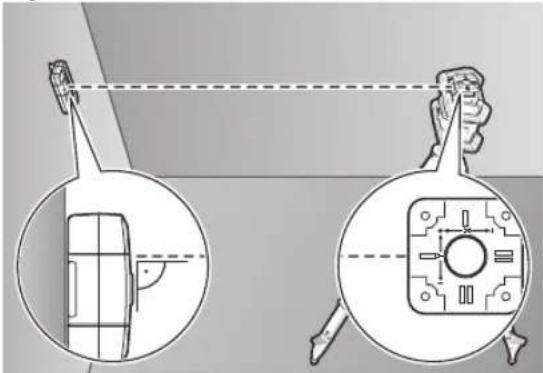

Način CenterLock (LR 65 G)

Rotacijski laser v načinu CenterLock s premikanjem rotacijske glave navzgor in navzdol poskuša samodejno

poiskati sredinsko linijo laserskega sprejemnika. Za razliko od načina CenterFind se položaj laserskega sprejemnika nenehno preverja, nagib rotacijskega laserja pa samodejno prilagaja. Na zaslonu rotacijskega laserja niso prikazane nobene vrednosti nagiba.

Poravnava je možna za os X in os Y, tako v vodoravnem položaju kot tudi pri navpičnem položaju rotacijskega laserja.

Zagon načina CenterLock:

Rotacijski laser in laserski sprejemnik postavite tako, da bo laserski sprejemnik postavljen v smeri osi X oz. osi Y rotacijskega laserja. Laserski sprejemnik usmerite tako, da bo želena os postavljena pod pravim kotom glede na sprejemno polje (1).

Če je treba laserski žarek poravnati glede na obe osi, namestite po en laserski sprejemnik, povezan z rotacijskim laserjem, v smeri osi X in Y. Vsak laserski sprejemnik mora biti znotraj območja premikanja ±8,5 % rotacijskega laserja. Vklopite rotacijski laser v rotacijskem načinu.

V meniju z nastavitvami laserskega sprejemnika mora biti središče nastavljeno na način CenterLock (CL). Pri poravnavi glede na dve osi rotacijskega laserja velja to za oba laserska sprejemnika.

Za zagon načina CenterLock za os X pritisnite in pridržite tipko za način CenterFind (17) ali pa pritisnite in pridržite tipko za način CenterFind (17) skupaj s tipko za os X (16). Za zagon načina CenterLock za os Y pritisnite in pridržite tipko za način CenterFind (17) skupaj z tipko za os Y (15). Če želite laserski žarek sočasno poravnati glede na obe osi, je treba način CenterLock na vsakem laserskem sprejemniku zagnati ločeno.

Po zagonu načina CenterLock se rotacijska glava na rotacijskem laserju premika gor in dol. Med iskanjem se v besedilnem prikazu (e) pojavi CLX (os X) oz. CLY (os Y). Če laserski žarek zadane sprejemno polje (1) na višini sredinske linije laserskega sprejemnika, se pojavi prikaz z sredinsko linijo (h), v besedilnem prikazu (e) pa LOC. Na rotacijskem laserju je na začetnem zaslonu prikazan simbol CenterLock za ustrezno os.

Če se položaj laserskega sprejemnika ali rotacijskega laserja spremeni, se nagib na rotacijskem laserju prilagodi samodejno.

208 | Slovenščina

▶ Pri delu z načinom CenterLock pazite na to, da se rotacijski laser in laserski sprejemnik ne bosta nenamerno premaknila. Zaradi samodejne prilagoditve naklona pri vsaki spremembi položaja lahko pride do napak pri meritvah.

Prekinitev načina CenterLock:

Za prekinitev ali izklop načina CenterLock pritisnite in pridržite tipko za način CenterFind (17). Če je bil laserski žarek v tem trenutku že uspešno poravnan glede na sredinsko linijo laserskega sprejemnika, se nastavljeni nagib na rotacijskem laserju ohrani tudi po prekinitvi načina CenterLock.

Odpravljanje napak:

Če laserski žarek sredinske linije laserskega sprejemnika ni mogel najti v 2 min (ob zagonu načina ali po spremembi položaja), se v besedilnem prikazu (e) prikaže ERR in vsi LED-prikazi smeri svetijo.

Pritisnite poljubno tipko na rotacijskem laserju in poljubno tipko na laserskem sprejemniku, da zaprete sporočila o napakah. Ponovno namestite rotacijski laser in laserski sprejemnik, da bo laserski sprejemnik v območju premikanja ±8,5 % rotacijskega laserja. Pazite na to, da bo laserski sprejemnik poravnan glede na os X oz. os Y, da bo laserski žarek sprejemno polje (1) prehajal vodoravno. Nato na novo zaženite način CenterLock.

Če želite, da sta obe osi rotacijskega laserja usmerjeni proti laserskemu sprejemniku, mora biti na obeh laserskih sprejemnikih nastavljeno enako središče. Kombinacija načina CenterLock in načina CenterFind ni mogoča. Če je na eni osi že nastavljen način CenterFind in će se na drugi osi zažene način CenterLock, se v besedilnem prikazu (e) izmenično prikaže ERR in CF. Na obeh laserskih sprejemnikih nastavite način CenterLock in znova zaženite funkcijo.

Filter za zaščito stroboskopa

Laserski sprejemnik je opremljen z elektronskimi filtri za stroboskopske luči. Filtri nudijo zaščito npr. pred motnjami opozorilnih luči gradbenih strojev.

Navodila za delo

Naravnavanje z libelo

S pomočjo libele (7) laserski sprejemnik naravnajte navpično. Če je laserski sprejemnik nameščen poševno, lahko pride do napačnih meritev.

Označevanje

Na oznaki sredine (9) desno in levo na laserskem sprejemniku lahko označite položaj laserskega žarka, će slednji poteka skozi sredino sprejemnega polja (1).

Pazite na to, da laserski sprejemnik pri označevanju naravnate natančno navpično (pri vodoravnem laserskem žarku) oz. vodoravno (pri navpičnem laserskem žarku). V nasprotnem primeru bi bile oznake zamaknjene glede na laserski žarek.

Pritrditev z držalom (glejte sliko E)

Laserski sprejemnik lahko pritrdite s pomočjo držala (23) tako na merilni letvi (25) (pribor) kot tudi na drugih pripomočkih s širino do 65 mm.

Privijte držalo (23) s pritrdilnim vijakom (26) v prijemalo (11) na zadnji strani laserskega sprejemnika. Odvijte vrtljivi gumb (24) držala, potisnite držalo npr. na merilno letev (25) in znova pritrdite vrtljivi gumb (24).

S pomočjo libele (21) lahko držalo (23) in s tem laserski sprejemnik poravnane vodoravno. Če je laserski sprejemnik nameščen poševno, lahko pride do napačnih meritev. Referenca srednje linije (22) držala je na isti višini kot oznaka sredine (9) in se lahko uporabi za označitev laserskega žarka.

Pritrditev z magnetom (glejte sliko F)

Če ne potrebujete varne pritrditve, lahko laserski sprejemnik na jeklene dele pritrdite z magneti (10).

Odpravljanje težav

Besedilni prikaz (e) Težava Ukrepi
PNK	Vzpostavitev povezave prek povezaveBluetooth®do rotacijskega laserjaGRL 600 CHV oz. GRL 650 CHVG ni uspela	Na kratko pritisnite tipko za vklop/izklop na rotacijskem laserju, da zaprete sporočilo o napaki. Znova zaženite vzpostavitev povezave.Če vzpostavitev povezave ni mogoča, se obrnite na servisno služboBosch.
ERR	Umerjanje rotacijskega laserjaGRL 600 CHV oz. GRL 650 CHVG ni uspelo	Preberite in upoštevajte navodila za uporabo za GRL 600 CHV oz. GRL 650 CHVG.
	NačinCenterFindoz.načinCenterLockni uspel	Pritisnite poljubno tipko, da zaprete sporočilo o napaki.Pred vnovičnim zagonom delovanja preverite položaj rotacijskega laserja in laserskega sprejemnika.

LR 65 G:

Besedilni prikaz (e) Težava Ukrepi

ERR in CL izmenično	Načina CenterFind ni mogoče zagnati, ker je rotacijski laser že v načinu CenterLock.	Na obeh laserskih sprejemnikih nastavite način CenterFind in znova zaženite funkcijo.
ERR in CF izmenično	Načina CenterLock ni mogoče zagnati, ker je rotacijski laser že v načinu CenterFind.	Na obeh laserskih sprejemnikih nastavite način CenterLock in znova zaženite funkcijo.

Dodelitev funkcij

Funkcija mogoča z LR 60 in GRL 600 CHV Rotacijskim laserjem z rdečim
		laserskim žarkom(600-800 nm)
Prikaz stanja napolnjenosti rotacijskega laserja ● -
Prikaz smeri za položaj laserskega žarka ● ●
Prikaz relativne višine ● ●
Način CenterFind	●	-
Način CenterLock	-	-
Funkcija mogoča z LR 65 G in GRL 650 CHVG Rotacijskim laserjem z zelenim
		laserskim žarkom(500-570 nm)
Prikaz stanja napolnjenosti rotacijskega laserja ● -
Prikaz smeri za položaj laserskega žarka ● ●
Prikaz relativne višine ● ●
Način CenterFind	●	-
Način CenterLock	●	-

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Laserski sprejemnik mora biti vedno čist.

Laserskega sprejemnika nikoli ne potapljajte v vodo ali v druge tekočine.

Umazanijo obrišite z vlažno, mehko krpo. Ne uporabljajte čistilnih sredstev ali topil.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail : [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Laserski sprejemnik, pribor in embalažo zavrzite na okolju prijazen način.

Laserskih sprejemnikov in baterij ne smete odvreči med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odsluženi laserski sprejemniki zbirati ločeno in odstraniti na okolju prijazen način. Prav tako se morajo v skladu z Direktivo 2006/66/ES pokvarjene ali odslužene akumulatorske baterije in baterije za enkratno uporabo zbirati ločeno in odstraniti na okolju prijazen način. Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Hrvatski

Sigurnosne napomene

Filtar za zaštitu stroboskopa
