Instrucțiuni de siguranță

Toate instrucțiunile trebuie citite și respectate. Dacă aparatul de măsură nu este folosit conform prezentelor instrucțiuni, dispozitivele de protectie integrate în acesta pot fi afectate. PĂSTRATI ÎN CONDIȚII OPTIME PREZENTELE INSTRUCTIUNI.

Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.
▶ Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.
În timpul funcționării aparatului de măsură, în anumite condiții, sunt emise semnale sonore puternice. De aceea, țineți aparatul de măsură la distanță de urechile dumneavoastră și ale celorlalte persoane. Sunetul puternic poate afecta auzul.

Nu aduce magnetul în apropierea implanturilor și altor aparate medicale cum ar fi, de exemplu, stimulatoarele cardiace sau pompele de insulină. Câmpul generat de magnet poate perturba funcționarea implanturilor sau aparatelor medicale.

▶ Tineți aparatul de măsură la distanță față de suporturile magnetice de date și de dispozitivele sensibile la câmpurile magnetice. Prin acțiunea magneților se poate ajunge la pierderi ireversibile de date.
Atenție! în cazul utilizării aparatului de măsură cu Bluetooth® se pot produce deranjamente ale altor echipamente și instalații, avioane și aparate medicale (de exemplu, stimulatoare cardiace, aparate auditive). De asemenea, nu poate fi complet exclusă afectarea oamenilor și animalelor din imediata vecinătate. Nu utilizați aparatul de măsură cu Bluetooth® în apropierea aparatelor medicale, stațiilor de benzină, instalațiilor chimice, sectoarelor cu pericol de explozie și în zonele de detonare. Nu utilizați aparatul de măsură cu Bluetooth® în avioane.

Evitați folosirea mai îndelungată în imediata apropiere a corpului.

Marca verbală Bluetooth®, precum și siglele sunt mărci înregistrate și proprietatea Bluetooth SIG, Inc. Orice utilizare a acestei mărci verbale/acestor sigle de către Robert Bosch Power Tools GmbH se realizează sub licență.

Descrierea produsului și a performanțelor sale

Tineți cont de ilustrațiile din secțiunea anterioară a instrucțiunilor de utilizare.

Utilizarea conform destinației

Receptorul laser este destinat identificării rapide a fasciculelor laser rotative cu lungimea de undă specificată în datele tehnice.

Receptorul laser LR 60 este de asemenea destinat pentru comanda GRL 600 CHV prin Bluetooth ^® , iar receptorului laser LR 65 G este destinat pentru comanda GRL 650 CHVG. Receptorul laser este adecvat pentru utilizarea în mediu interior și exterior.

Componentele illustrate

Numerotarea componentelor illustrate se referă la schița receptorului laser, de la pagina grafică.

(1) Câmp de recepție pentru fasciculul laser
(2) Indicator de directie cu LED „Fascicul laser deasupra liniei centrale”
(3) Linie centrală cu LED
(4) Indicator de directie cu LED „Fascicul laser sub linia centrală”
(5) Afişaj (pe partea frontală sau posterioară)
(6) Difuzor
(7) Nivelă
(8) Cârlig de suspendare
(9) Marcaj median

(10) Magneti
(11) Sistem de prindere pentru suport
(12) Număr de serie
(13) Capac al compartimentului pentru baterii
(14) Dispozitiv de blocare a capacului compartimentului pentru baterii
(15) Tastă pentru axa Y
(16) Tastă pentru axa X
(17) Tastă mod CenterFind
(18) Tastă de reglare a preciziei de recepție
(19) Tastă de pornire/oprire
(20) Tastă pentru semnalul sonor/volumul semnalului sonor
(21) Nivelă de pe suport ^a)

170 | Română

(22) Linie centrală de referință de pe suport ^a)
(23) Suport ^a)
(24) Buton rotativ al suportului ^a)
(25) Bară de măsurare ^a)
(26) Šurub de fixare pentru suport ^a)

a) Accesorile illustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesorile complete în programul nostru de accesorii.

Elemente afişaj

(a) Indicator al nivelului de încărcare al accumulatorului/bateriilor nivelei laser rotative
(b) Indicator de conexiune pentru Bluetooth®

(c) Indicator al preciziei de recepție
(d) Indicator al unității de măsură
(e) Afişaj textual
(f) Indicator de directie „Fascicul laser sub linia centrală”
(g) Indicator al semnalului sonor/volumului semnalului sonor
(h) Indicator linie centrală
(i) Indicator baterie receptor laser
(j) Indicator de directie „Fascicul laser deasupra liniei centrale”

Date tehnice

Receptor laser LR 60 LR 65 G
Număr de identificare	3 601 K69 P.. 3 601 K69 T..
Lungime de undă receptionabilă 600-800 nm 500-570 nm
Domeniu maxim de lucruA)
- cu GRL 600 CHV 300 m -
- cu GRL 650 CHVG - 325 m
Unghi de recepție ±35° ±35°
Viteză de rotație receptionabilă > 120 rot/min > 120 rot/min
Precizie de recepțieB)(C)
- foarte fină ±0,5 mm ±0,5 mm
- fină ±1 mm ±1 mm
- medie	±2 mm ±2 mm
- grosieră	±5 mm ±5 mm
- foarte grosieră	±10 mm	±10 mm
Temperatură de functionare	-10 °C ... +50 °C	-10 °C ... +50 °C
Temperatură de depozitare	-20 °C ... +70 °C	-20 °C ... +70 °C
Înălțime maximă de lucru deasupra înălțimii de referință 2000 m 2000 m
Umiditatea atmosferică relativă maximă	90%	90%
Gradul de murdărie conform IEC 61010-1	2D)	2D)
Receptor laser cu Bluetooth®
- Clasa	1 1
- Compatibilitate	Bluetooth® 5.0/4.X (Low Energy)E)	Bluetooth® 5.0/4.X (Low Energy)E)
- Rază maximă de acoperire a semnalului F)	100 m 100 m
- Gama frecvențelor de lucru	2402-2480 MHz	2402-2480 MHz
- Putere maximă de emisie	6,3 mW	6,3 mW
Baterii	2 × 1,5 V LR6 (AA)	2 × 1,5 V LR6 (AA)
Durată aproximativă de functionare	50 h	50 h
Greutate conform EPTA-Procedure 01:2014	0,38 kg	0,38 kg
Dimensiuni (lungime × lățime × înălțime)	175 × 79 × 33 mm	175 × 79 × 33 mm

Receptor laser LR 60 LR 65 G

A) Zona de lucru poate fi limitată din cauza condițiilor de mediu nefavorabile (de exemplu, expunerea directă la radiatii solare).
B) în funcție de distanța dintre receptorul laser și nivela laser rotativă, precum și de clasa laser și tipul de laser ale nivelei laser rotative
C) Precizia de recepție poate fi perturbată de condițiile de mediu nefavorabile (de exemplu, expunerea directă la radiații solare).
D) Acesta se soldează numai cu producerea de reziduuri reconductive, deși, ocazional, se poate produce o conductivitate temporară din cauza formări de condens.
E) La aparatele cu Bluetooth® Low Energy, în funcție de model și sistemul de operare, este posibil să nu se poată realiza asocierea. Aparatele cu Bluetooth® trebuie să accepte profilul SPP.
F) Raza de acoperire poate varia puternic, în funcție de condițiile exterioare, inclusiv în funcție de receptorul utilizat. În spații închise și din cauza barierelor metalice (de exemplu, pereti, rafturi, valize etc.), raza de acoperire Bluetooth® poate fi considerabil mai mică.
Pentru identificarea clară a receptorului tău laser, este necesar numărul de serie (12) de pe plăcuța cu date tehnice.

Montarea

Montarea/Înlocuirea bateriilor

Pentru buna funcționare a receptorului laser se recomandă utilizarea de baterii alcaline cu mangan.

Răsucește dispozitivul de blocare (14) al capacului compartimentului pentru baterii (de exemplu, cu ajutorul unei monede) în poziția deschide capacul compartimentului pentru baterii (13) și introdu bateria.

Respectați polaritatea corectă conform schiței de pe partea interioară a compartimentului bateriilor.

Închide capacul compartiment pentru baterii (13) și răsucește dispozitivul de blocare (14) al capacului compartimentului pentru baterii în poziția

Indicatorul bateriei (i) indică starea de încărcare a bateriilor receptorului laser:

Indicator Capacitate

Înlocuți întotdeauna toate bateriile în același timp. Folosiți numai baterii de aceeași marca și capacitate.

Scoate bateriile din receptorul laser atunci când urmează să nu-l folosești pentru o perioadă mai lungă de timp. În cazul depozitării mai îndelungate a receptorului laser, bateriile se pot coroda și autodescărca.

Indicatorul stării de încărcare a nivelei laser rotative

Indicatorul stării de încărcare (a) indică starea de încărcare a accumulatorului, respectiv al bateriilor nivelei laser rotative atunci când aceasta este conectată și dacă există o conexiune prin Bluetooth® între receptorul laser și nivelă laser rotativă.

Indicator Capacitate
	60-100%
	30-60%
	5-30%
	0-5%

Functionarea

Punerea în funcțiune

▶ Protejează receptorul laser împotriva umezelii și expunerii directe la radiații solare.
Nu expune receptorul la temperaturi extreme sau variații de temperatură. De exemplu, nu-l lăsa pentru perioade lungi de timp în autovehicul. În cazul unor variații mai mari de temperatură, lasă mai întâi receptorul laser să se stabilizeze și numai după aceea pune-l în funcțiune. Temperaturile extreme sau variațiile mari de temperatură pot perturba precizia receptorului laser.
Elimină din zona de lucru obstacolele care pot reflecta sau obstrucționa fasciculul laser. Acoperă, de exemplu, suprafețele reflexive sau strălucitoare. Nu măsura prin geamuri din sticlă sau prin materiale similare. Rezultatele de măsurare ale unui fascicul laser reflectat sau obstrucționat ar putea fi eronate.

Instalarea receptorului laser (consultă imaginea A)

Aşază receptorul laser astfel încât fasciculul laser să poată ajunge la câmpul de recepție (1). Orientează-l astfel încât fasciculul laser să parcurgă transversal câmpul de recepție (conform imaginii).

La nivelele laser rotative cu mai multe moduri de operare, selectează modul orizontal sau vertical la viteza maximă de rotație.

Pornirea/Oprirea

În momentul conectării receptorului laser este emis un semnal sonor puternic. De aceea, atunci când conectezi aparatul de măsură, ține-l la distanță de

172 | Română

urechile tale și a celorlalte persoane. Sunetele puternice pot afecta auzul.

Pentru conectarea receptorului laser, apasă tasta de pornire/oprire (19). Toate indicatoarele de pe afișaj și toate LED-urile se aprind scurt și se emite un semnal sonor.

Pentru deconectarea receptorului laser, menține apăsată tasta de pornire/oprire (19) până când toate LED-urile se aprind scurt, iar afișajul se stinge. Cu excepția reglajului sistemului de iluminare a afișajului, sunt memorate toate reglajele pentru deconectarea receptorului laser.

Dacă timp de aproximativ 10 min nu este apăsată nicio tastă de pe receptorul laser și dacă în câmpul de recepție (1)

10 min nu ajunge niciun fascicul laser, receptorul laser se deconectează automat în vederea protejării bateriilor.

Conectarea la nivela laser rotativă

În starea de livrare, nivela laser rotativă și receptorul laser inclus în pachetul de livrare sunt conectate deja prin Bluetooth®. Dacă există o conexiune, pe afişajul receptorului laser este afişat indicatorul de conexiune prin Bluetooth® (b).

Pentru a realiza din nou conexiunea receptorului laser sau pentru a conecta un receptor laser suplimentar la nivela laser rotativă, menține apăsată tasta Bluetooth® de pe nivela laser rotativă până când pe afișajul nivelei laser rotative este afișat simbolul pentru asocierea la telecomandă/receptorul laser. Apoi menține apăsate tastele pentru axa X (16) și pentru axa Y (15) de pe receptorul laser până când pe afișajul textual (e) al receptorului laser apare P--.

Realizarea cu succes a asocierii este confirmată pe afișajul nivelei laser rotative. Pe afișajul textual (e) al receptorului laser apare POK.

Dacă conectarea dintre nivela laser rotativă și receptorul laser nu poate fi realizată, pe afișajul textual (e) al receptorului laser PNK și pe afișajul nivelei laser rotative apare un mesaj de eroare privind eșuarea conectării. Pentru remedierea defectiunii, ține cont de instrucțiunile de utilizare a nivelei laser rotative.

Este indicată poziția fasciculului laser în câmpul de recepție (1):

- pe afișaj (5) din partea anterioară și posterioară a receptorului laser prin indicatorul de direcție „Fascicul laser sub linia centrală” (f), indicatorul de direcție „Fascicul laser deasupra liniei centrale” (j), respectiv indicatorul Linie centrală (h),

- optional prin indicatorul de direcție cu LED roșu „Fascicul laser sub linia centrală” (4), indicatorul de direcție cu LED albastru „Fascicul laser deasupra liniei centrale” (2), precum și linia centrală cu LED-uri verzi (3) de pe partea anterioară a receptorului laser,

- optional prin semnal sonor.

La prima trecere a fasciculului laser prin câmpul de recepție (1) este declanșat întotdeauna un semnal sonor, iar indicatorul de direcție cu LED roșu „Fascicul laser sub linia centrală” (4) și indicatorul de direcție cu LED albastru „Fascicul laser deasupra liniei centrale” (2) se aprinde

pentru scurt timp (chiar dacă semnalul sonor și/sau indicatoarele de direcție cu LED-uri au fost dezactivate).

Receptor laser prea jos: Fasciculul laser parcurge jumătatea superioară a câmpului de recepție (1), apoi pe afișaj se aprinde indicatorul de direcție „Fascicul laser deasupra liniei centrale” (j).

Dacă LED-urile sunt aprinse, se aprinde indicatorul de direcție cu LED albastru „Fascicul laser deasupra liniei centrale” (2).

Dacă semnalul sonor este activat, este emis un semnal în cadentă lentă.

Deplasează receptorul laser în sus în directția săgeții. La apropierea de linia centrală este afișat numai vârful indicatorului de direcție „Fascicul laser deasupra liniei centrale” (j).

Receptor laser prea sus: Fasciculul laser parcurge jumătatea inferioară a câmpului de recepție (1), apoi pe afișaj se aprinde indicatorul de direcție „Fascicul laser sub linia centrală” (f).

Dacă LED-urile sunt aprinse, se aprinde indicatorul de direcție cu LED roșu „Fascicul laser sub linia centrală” (4). Dacă semnalul sonor este activat, este emis un semnal în cadență rapidă.

Deplasează receptorul laser în jos în direcția săgeții. La apropierea de linia centrală este afișat numai vârful indicatorului de direcție „Fascicul laser sub linia centrală” (f).

Receptor laser la mijloc: Dacă fasciculul laser parcurge câmpul de recepție (1) la nivelul liniei centrale, pe afișaj apare indicatorul liniei centrale (h).

Dacă LED-urile sunt aprinse, se aprinde LED-ul verde al liniei centrale (3).

Dacă semnalul sonor este activat, se va emite un semnal sonor continuu.

Funcția de memorare a ultimei recepții: Dacă receptorul laser este deplasat astfel încât fasciculul laser să depășească câmpul de recepție (1), ultimul indicator de direcție

„Fascicul laser deasupra liniei centrale” (j), respectiv indicatorul de direcție „Fascicul laser sub linia centrală” (f) afișat se aprinde intermitent pentru scurt timp. Acest indicator poate fi activat sau dezactivat prin intermediul meniului de setări.

Afișarea înălțimii relative (consultă imaginea B)

Dacă fasciculul laser intră în contact cu câmpul de recepție (1), distanța dintre fasciculul laser și linia centrală a receptorului laser este afișată ca valoare absolută pe afișajul textual (e).

Unitatea de măsură a indicatorului înălțimii poate fi modificată în meniul de setări („mm” sau „in”).

Sistemul de iluminare a afișajului

Afișajele (5) de pe partea frontală și cea posterioară a receptorului laser sunt prevăzute cu un sistem de iluminare a afișajului. Sistemul de iluminare a afișajului este conectat:

- la conectarea receptorului laser,

– la fiecare apăsare de tastă,

- când fascicul laser se deplasează peste câmpul de recepție (1).

Sistemul de iluminare a afișajului se deconectează automat:

- la 30 de secunde după fiecare apăsare de tastă dacă niciun fascicul laser nu ajunge în câmpul de recepție, - la 2 minute de la ultima apăsare de tastă și dacă poziția fasciculului laser din câmpul de recepție nu se modifică.

Sistemul de iluminare a afișajului poate fi dezactivat din meniul de setări.

Reglajul sistemului de iluminare a afișajului nu este memorat în momentul deconectării receptorului laser. Sistemul de iluminare a afișajului este conectat întotdeauna după conectarea receptorului laser.

Setări

Selectează indicatorul Linie centrală

Poți stabili precizia cu care este indicată poziția fasciculului laser în „centrul” câmpului de recepție (1).

Reglajul actual al indicatorului liniei centralei este prezentat de indicatorul preciziei de recepție (c).

Pentru a modifica precizia de recepție, apăsați în mod repetat tasta de reglare a preciziei de recepție (18) până când pe afișaj apare reglajul dorit. Prin fiecare apăsare a tastei de reglare a preciziei de recepție, pe afișajul textual (e) se aprinde pentru scurt timp valoarea aferentă preciziei de recepție.

Setarea preciziei de recepție este memorată în momentul deconectării.

Semnal acustic pentru indicarea fasciculului laser

Pozitia fasciculul laser în câmpul de receptie (1) poate fi indicată prin intermediul unui semnal acustic.

Volumul semnalului sonor poate fi modificat sau dezactivat.

Pentru modificarea sau dezactivarea semnalului sonor, apasă tasta pentru semnalul sonor (20) și menține-o apăsată până când pe afișaj este prezentată volumul dorit al semnalului sonor. În cazul unui volum sonor redus, pe afișaj apare indicatorul de semnal sonor (g) împreună cu o bară, în cazul unui volum sonor înalt, acesta apare împreună cu 3 bare, iar în cazul dezactivării semnalului sonor, acesta se stinge.

Indiferent de reglajul semnalului sonor, la primul contact al fasciculului laser cu câmpul de recepție (1) este declanșat în scop de confirmare un semnal sonor scurt și de intensitate scăzută.

Reglajul semnalului sonor este memorat în momentul deconectării receptorului laser.

Meniul de setări

Accesarea meniului de setări: Apasă scurt și simultan tasta axei X (16) și tasta axei Y (15).

Modificarea reglajului din cadrul submeniului: Apasă tasta axei X (16) sau tasta axei Y (15) pentru a alege unul dintre reglaje. Ultimul reglaj selectat la părăsirea meniului este memorat automat.

Modificarea submeniului: Apasă scurt tasta modului CenterFind (17) pentru a accesa următorul submeniu.

Părăsirea meniului de setări: Apasă și menține apăsată tasta modului CenterFind (17) până la părăsirea meniului de setări. În mod alternativ, meniul de setări este părăsit automat după aproximativ 10 secunde de la ultima apăsare de tastă.

Sunt disponibile următoarele submeniuri:

- Unitatea de măsură a indicatorului înălțimii relative: La accesarea meniului pentru unitățile de măsură, pe afișajul textual (e) este afișată unitatea de măsură selectată în mod curent; unitățile de măsură disponibile sunt vizibile pe indicatorul unității de măsură (d).

- Indicatorul de direcție cu LED (LED): Luminozitatea celor 3 indicatoare de direcție cu LED-uri (2), (4), precum și (3) poate fi modificată sau dezactivată. LED-urile se aprind întotdeauna conform reglajului selectat.

- Sistemul de iluminare a afișajului (LIT): Sistemul de iluminare a afișajului poate fi activat (se aprinde LED-ul verde) sau dezactivat (se aprinde LED-ul roșu).

- Functia de memorare a ultimei recepții (MEM): Indicatorul direcției în care fasciculul laser a părăsit câmpul de recepție poate fi activat (se aprinde LED-ul verde) sau dezactivat (se aprinde LED-ul roșu).

- Functiile Center (CF/CL) (LR 65 G): Se poate selecta între modul CenterFind (CF) și modul CenterLock (CL). Modul actual apare pe afişajul textual (e).

Cu exceptia reglajului sistemului de iluminare a afișajului, sunt memorate toate reglajele pentru deconectarea receptorului laser.

Functiile

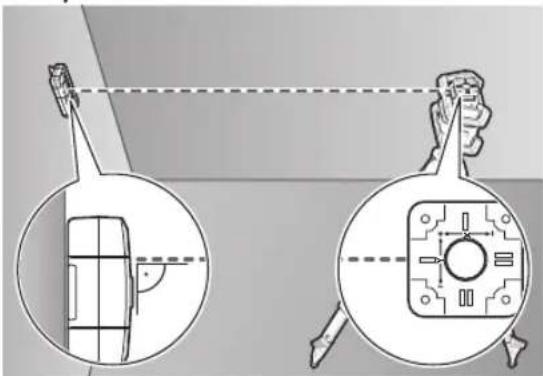

Modul CenterFind (consultă imaginea C)

În modul CenterFind, nivela laser rotativă încearcă automat să alinieze linia centrală a receptorului laser printr-o cursă de ridicare și de coborâre a capului rotativ al fasciculului laser. Fasciculul laser poate orientat în poziția orizontală a nivelei laser rotative în raport cu axa X a nivelei laser rotative, în raport cu axa Y sau în raport cu ambele simultan (vezi „Determinarea înclinării cu modul CenterFind (consultă imaginea D)“, Pagina 174). În cazul poziției verticale a nivelei laser rotative este posibilă o singură orientare pe axa Y.

Pornește modul CenterFind:

Aşază nivela laser rotativă și receptorul astfel încât

174|Română

receptorul laser să fie orientat în direcția axei X, respectiv în direcția axei Y a nivelei laser rotative. Orientează receptorul laser astfel încât axa dorită să fie în unghi drept față de câmpul de recepție (1).

Dacă fasciculul laser trebuie să fie aliniat pe ambele axe, amplasează ulterior câte un receptor laser conectat la nivel a laser rotativă în direcția axelor X și Y. Fiecare receptor laser trebuie să se încadreze în raza de pivotare de ±8,5% a nivelei laser rotative.

Conectează nivela laser rotativă.

LR 65 G: În meniul de setări, funcția Center trebuie să fie setată pe modul CenterFind (CF). În cazul alinierii pe două axe a nivelei laser rotative, acest lucru este valabil pentru ambele receptoare laser.

Pentru pornirea modului CenterFind pentru axa X, apasă lung tasta pentru modul CenterFind (17) sau apasă lung tasta pentru modul CenterFind (17) simultan cu tasta pentru axa X (16).

Pentru pornirea modului CenterFind pentru axa Y, apasă lung tasta pentru modul CenterFind (17) simultan cu tasta pentru axa Y (15).

Dacă fascicul laser trebuie să fie aliniat simultan pe ambele părți ale axelor, modul CenterFind trebuie pornit separat la fiecare receptor laser.

După pornirea modului CenterFind, capul rotativ al nivelei laser rotative se deplasează în sus și în jos. În timpul procesului de detectare, pe afișajul textual (e) apare CFX (axa X), respectiv CFY (axa Y).

Dacă fasciculul laser intră în contact cu câmpul de recepție (1) la înălțimea liniei centrale a receptorului laser, apare indicatorul liniei centrale (h), iar pe afișajul textual (e) apare XOK (axa X), respectiv YOK (axa Y). La nivelul nivelei laser rotative este afișată valoarea înclinării găsite. Modul CenterFind este încheiat automat.

Întreruperea modului CenterFind:

Pentru a întrerupe modul CenterFind, apasă tasta pentru modul CenterFind (17) și menține-o apăsată.

Remedierea defectiunilor:

Dacă fasciculul laser nu a putut identifica linia centrală a receptorului laser la nivelul razei de pivotare, pe afișajul textual (e) apare ERR și toate indicatoarele de direcție cu LED se aprind. Apasă o tastă oarecare de pe nivela laser rotativă și o tastă de pe receptorul laser pentru a închide mesajele de eroare. Repoziționează nivela laser rotativă și receptorul laser astfel încât receptorul laser să se afle în raza de pivotare de ±8,5% a nivelei laser rotative. Ai grijă ca receptorul laser să fie aliniat cu axa X, respectiv cu axa Y, astfel încât fasciculul laser să poată parcurge orizontal câmpul de recepție (1). Pornește din nou modul

CenterFind.

LR 65 G: Dacă ambele axe ale nivelei laser rotative trebuie să fie aliniate pe un receptor laser, la ambele receptoare laser trebuie să fie setată aceeași funcție Center. O combinație între modul CenterFind și modul CenterLock nu este posibilă.

Dacă pe o axă este setat deja modul CenterLock și pe

cealaltă axă este pornit modul CenterFind, pe afișajul textual (e) apar alternativ ERR și CL. Pe cele două receptoare laser, setează modul CenterFind și pornește din nou funcția.

Determinarea înclinării cu modul CenterFind (consultă imaginea D)

Cu ajutorul modului CenterFind poate fi măsurată înclinarea de până la maximum 8,5% a unei suprafețe. Pentru aceasta, așază nivelă laser rotativă în poziție orizontală pe un stativ la un capăt al suprafeței încinate. Axa X, respectiv axa Y a nivelei laser rotative trebuie să fie orientată coliniar cu înclinarea care urmează să fie determinată. Conectează nivelă laser rotativă și las-o să se stabilizeze.

Fixează receptorul laser cu suportul pe o bară de măsurare (25). Așază bara de măsurare în apropierea aparatului de măsură (la același capăt al suprafeței înclinate). Orientează pe înălțime receptorul laser de pe bara de măsurare astfel încât fasciculul laser al nivelei laser rotative să fie distribuît pe mijloc ①.

Apoi așază bara de măsurare cu receptorul laser la celălalt capăt al suprafeței încinate ②. Asigură-te că poziția receptorului laser pe bara de măsurare rămâne nemodificată.

Pornește modul CenterFind pentru axa orientată pe suprafața înclinată. După finalizarea modului CenterFind, pe nivela laser rotativă este indicată înclinarea suprafeței.

Modul CenterLock (LR 65 G)

În modul CenterLock, nivela laser rotativă încearcă automat să alinieze linia centrală a receptorului laser printr-o cursă de ridicare și de coborâre a capului rotativ al fasciculului laser. Spre deosebire de modul CenterFind, poziția receptorului laser este verificată continuu, iar înclinarea nivelei laser rotative este adaptată automat. Pe afișajul nivelei laser rotative nu sunt afișate valori ale înclinării.

Alinierea este posibilă pentru axele X și Y, atât în poziția orizontală, cât și în poziția verticală a nivelei laser rotative.

Pornește modul CenterLock:

Aşază nivela laser rotativă și receptorul astfel încât receptorul laser să fie orientat în direcția axei X, respectiv în direcția axei Y a nivelei laser rotative. Orientează receptorul laser astfel încât axa dorită să fie în unghi drept față de câmpul de recepție (1).

Dacă fasciculul laser trebuie să fie aliniat pe ambele axe, amplasează ulterior câte un receptor laser conectat la nivela laser rotativă în direcția axelor X și Y. Fiecare receptor laser trebuie să se încadreze în raza de pivotare de ±8,5% a nivelei laser rotative.

Conectează nivela laser rotativă.

În meniul de setări al receptorului laser, funcția Center trebuie să fie setată pe modul CenterLock (CL). În cazul alinierii pe două axe a nivelei laser rotative, acest lucru este valabil pentru ambele receptoare laser.

Pentru pornirea modului CenterLock pentru axa X, apasă lung tasta pentru modul CenterFind (17) sau apasă lung tasta pentru modul CenterFind (17) simultan cu tasta pentru axa X (16).

Pentru pornirea modului CenterLock pentru axa Y, apasă lung tasta pentru modul CenterFind (17) simultan cu tasta pentru axa Y (15).

Dacă fascicul laser trebuie să fie aliniat simultan pe ambele părți ale axelor, modul CenterLock trebuie pornit separat la fiecare receptor laser.

După pornirea modului CenterLock, capul rotativ al nivelei laser rotative se deplasează în sus și în jos. În timpul procesului de detectare, pe afișajul textual (e) apare CLX (axa X), respectiv CLY (axa Y).

Dacă fasciculul laser intră în contact cu câmpul de recepție (1) la înalțimea liniei centrale a receptorului laser, apare indicatorul liniei centrale (h), iar pe afișajul textual (e) apare LOC. Pe ecranul de pornire al nivelei laser rotative se afișează simbolul CenterLock pentru axa corespunzătoare. În cazul modificării poziției receptorului laser sau nivelei laser rotative, înclinarea de pe nivela laser rotativă se adaptează automat.

În cazul lucrului cu modul CenterLock ai grijă ca nivela laser rotativă și receptorul laser să nu se deplaseze involuntar. Prin adaptarea automată a înclinării la fiecare modificare a poziției, pot rezulta măsurări eronate.

Întreruperea modului CenterLock:

Pentru a întrerupe sau încheia modul CenterLock, apasă tasta pentru modul CenterFind (17) și menține-o apăsată. Dacă la acel moment fasciculul laser a fost aliniat deja cu succes cu linia centrală a receptorului laser, înclinarea setată pe nivela laser rotativă se menține chiar și în cazul întreruperii modului CenterLock.

Remedierea defectiunilor:

Dacă fasciculul laser nu a putut găsi linia centrală a receptorului laser în interval de 2 min. (indiferent dacă acest lucru a avut loc la pornirea modului sau după modificările poziției), pe afișajul textual (e) apare ERR și toate indicatoarele de direcție cu LED se aprind.

Apasă o tastă oarecare de pe nivela laser rotativă și o tastă de pe receptorul laser pentru a închide mesajele de eroare. Repoziționează nivela laser rotativă și receptorul laser astfel încât receptorul laser să se afle în raza de pivotare de ±8,5% a nivelei laser rotative. Ai grijă ca receptorul laser să fie

aliniat cu axa X, respectiv cu axa Y, astfel încât fasciculul laser să poată parcurge orizontal câmpul de recepție (1). Pornește din nou modul CenterLock.

Dacă ambele axe ale nivelei laser rotative trebuie să fie aliniate pe un receptor laser, la ambele receptoare laser trebuie să fie setată aceeași funcție Center. O combinație între modul CenterLock și modul CenterFind nu este posibilă.

Dacă pe o axă este setat deja modul CenterFind și pe cealaltă axă este pornit modul CenterLock, pe afișajul textual (e) apar alternativ ERR și CF. Pe cele două receptoare laser, setează modul CenterLock și pornește din nou funcția.

Filtre de protectie a lămpilor stroboscopice

Receptorul laser are filtre electronice pentru lâmpi stroboscopice. Filtrele protejează, de exemplu, împotriva perturbărilor provocate de lâmpile de avertizare ale mașinilor de șantier.

Instrucțiuni de lucru

Alinierea cu nivena

Cu ajutorul nivelei (7) poți alinia pe verticală receptorul laser (perpendicular). Un receptor laser poziționat greșit duce la măsurări eronate.

Marcarea

Pe marcajul median (9) din părțile dreaptă și stângă ale receptorului laser poți marca poziția fasciculului laser atunci când acesta trece prin mijlocul câmpului de recepție (1). La marcare, ai grijă să aliniezi perfect vertical receptorul laser (în cazul fasciculului laser orizontal), respectiv orizontal (în cazul fasciculului laser vertical), în caz contrar, marcajele vor fi decalate față de fasciculul laser.

Fixarea cu suportul (consultă imaginea E)

Poți fixa receptorul laser cu ajutorul suportului (23) atât pe o bară de măsurare (25) (accesoriu), cât și pe alte mijloace ajutătoare cu o lățime de până la 65 mm.

Înfiletează suportul (23) cu ajutorul şurubului de fixare (26) în sistemul de prindere (11) pe partea posterioară a receptorului laser.

Desfă butonul rotativ (24) al suportului, împinge suportul, de exemplu, pe bara de măsurare (25) și strânge ferm butonul rotativ (24).

Cu ajutorul nivelei (21) poți orienta pe orizontală suportul (23) și, implicit, receptorul laser. Un receptor laser poziționat greșit duce la măsurări eronate.

Linia centrală de referință (22) pentru suport se află la aceeași înălțime cu marcajul median (9) și poate fi utilizată pentru marcarea fasciculului laser.

Fixarea cu magnet (consultați imaginea F)

Dacă fixarea în siguranță nu este absolut necesară, poți să fixezi receptorul laser pe piesele din oțel cu ajutorul magnetului (10).

176 | Română

Remedierea defectiunilor

Afişaj textual (e) Problemă Remediere
PNK	Stabilirea conexiunii prin intermediulBluetooth®la nivela laser rotativăGRL 600 CHV, respectivGRL 650 CHVG a eşuat	Apasă scurt tasta de pornire/oprire de pe nivela laser rotativă pentru a închide mesajul de eroare. Pornește din nou asocierea.Dacă asocierea nu este posibilă, adresează-te centrului de asistență tehnicăBosch.
ERR	Calibrarea nivelei laser rotativeGRL 600 CHV, respectivGRL 650 CHVG a eşuat	Citește și respectă instrucțiunile de utilizare a GRL 600 CHV, respectiv GRL 650 CHVG.
	ModulCenterFind, respectiv modulCenterLocka eşuat	Apasă o tastă oarecare pentru a închide mesajul de eroare. Verifică poziția nivelei laser rotative și receptorului laser înainte de a reporni funcția.
LR 65 G:
ERR și CL în mod alternativ	ModulCenterFindnu poate fi pornit deoarece nivela laser rotativă funcționează deja în modulCenterLock.	Pe cele două receptoare laser, setează modulCenterFindși pornește din nou funcția.
ERR și CF în mod alternativ	ModulCenterLocknu poate fi pornit deoarece nivela laser rotativă funcționează deja în modulCenterFind.	Pe cele două receptoare laser, setează modulCenterLockși pornește din nou funcția.

Alocarea funcțiilor

Funcție posibilă cu LR 60 și GRL 600 CHV Nivelă laser rotativă cu fascicul
		laser roșu(600-800 nm)
Indicator al nivelului de încărcare al nivelei laser rotative ● -
Indicatoare de direcție pentru poziția fasciculului laser ● ●
Indicator al înălțimii relative ● ●
Mod CenterFind	●	-
Mod CenterLock	-	-
Funcție posibilă cu LR 65 G și GRL 650 CHVG Nivelă laser rotativă cu fascicul
		laser verde(500-570 nm)
Indicator al nivelului de încărcare al nivelei laser rotative ● -
Indicatoare de direcție pentru poziția fasciculului laser ● ●
Indicator al înălțimii relative ● ●
Mod CenterFind	●	-
Mod CenterLock	●	-

Întreținere și service

Întreținerea și curățarea

Mentine întotdeauna curat receptor laser.

Nu cufunda receptorul laser în apă sau în alte lichide.

Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiți detergenti sau solventi.

Serviciu de asistență tehnică post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îti stă cu plăcere la dispoziție

pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora. În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Receptorul laser, accesoriiile și ambalajele trebuie să fie predate la un centru de reciclare ecologică.

Nu elimina receptorul laser și bateriile împreună cu deșeurile menajere!

Numai pentru statele membre UE:

Conform Directivei Europene 2012/19/UE privind deșeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, receptoarele laser scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie colectați/colectate separat și predați/predate la un centru de reciclare ecologică.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Български
