NAUDOJIMO INSTRUKCIJA LR 60 Professional BOSCH

Lietuvių k. ......Puslapis 233

241 عربية

CE/UKCA

l/i

(8) (7) (6) (5) (4) (3) (2) (1) (9) (10) (10) (11) (10) (10) (10) (10) (10) (10) (12) (13) (14) (15)(16)(17) (b) (c) (d) mm in (e) (f) (g) (h) (i) (j) (a)

4

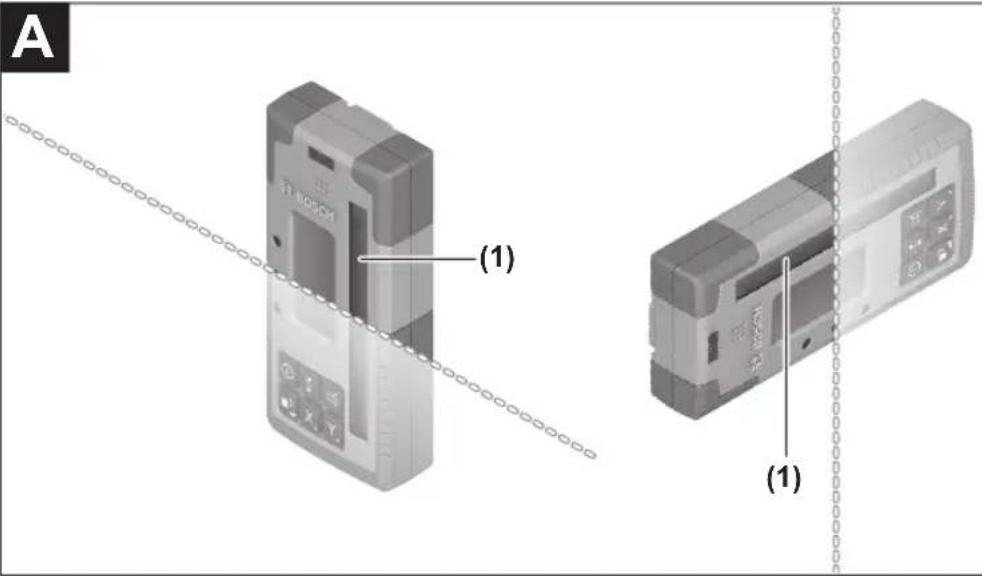

A (1) (1)

B 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 (e) (1)

Būtina perskaityti visus nurodymus ir jų laikytis. Jei matavimo prietaisas naudojamas nesilaikant pateiktų nuorodu, gali būti pakenkta matavimo prietaise integruotiems ap-

sauginiams įtaisams. IŠSAUGOKITE ŠIUOS NURODYMUS.

Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti.
Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai.
Matavimo prietaisui veikiant, esant tam tikroms sąlygoms, siunčiami stiprüs garsiniai signalai. Todėl matavimo prietaisą laikykite toliau nuo savo ir kitų žmonių klausos organų. Garsus signalas gali pakenkti klausai.

Magneto nelaikykite arti implantų ir kitokių medicinos prietaisų, pvz., širdies stimuliatorių arba insulino pompų. Magnetas sukuria lauką, kuris gali pakenkti implantų ir medicinos prietaisų veikimui.

Matavimo prietaisą laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl magnetų poveikio duomenys gali negrįztamai dingti.
▶ Atsargiai! Naudojantis matavimo prietaisu Bluetooth® gali būti trikdomas kitų prietaisų ir įrenginių, lėktuvų, taip pat medicinos prietaisų (pvz., širdies stimuliatorių, klausos aparatų) veikimas. Be to, išlieka likutinė rizika, kad bus pakenkta labai arti esantiems žmonėms ir gyvūnams. Matavimo prietaiso su Bluetooth® nenaudokite arti medicinos prietaisų, degalinių, chemijos įrenginių, sričių su sprogia atmosfera ir teritorijų, kuriose atliekami sprogdinimai. Matavimo prietaiso su Bluetooth® nenaudokite lėktuvuose. Venkite il-galaikio eksploatavimo prie kūno.

Bluetooth® žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.“ nuosavybė. „Robert Bosch Power Tools GmbH“ šiuos žodinį ir vaizdinį prekės ženklus naudoja pagal licenciją.

Gaminio ir savybių aprašas

Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Lazerio spindulio imtuvas yra skirtas techniniuose duomenyse nurodytų bangų ilgių besisukantiems lazerio spinduliams greitai surasti.

Lazerio spindulio imtuvas LR 60 taip pat yra skirtas prietaisui GRL 600 CHV Bluetooth® ryšiu valdyti, lazerio spindulio imtuvas LR 65 G – prietaisui GRL 650 CHVG valdyti.

Lazerio spindulio imtuvas yra skirtas naudoti darbui viduje ir lauke.

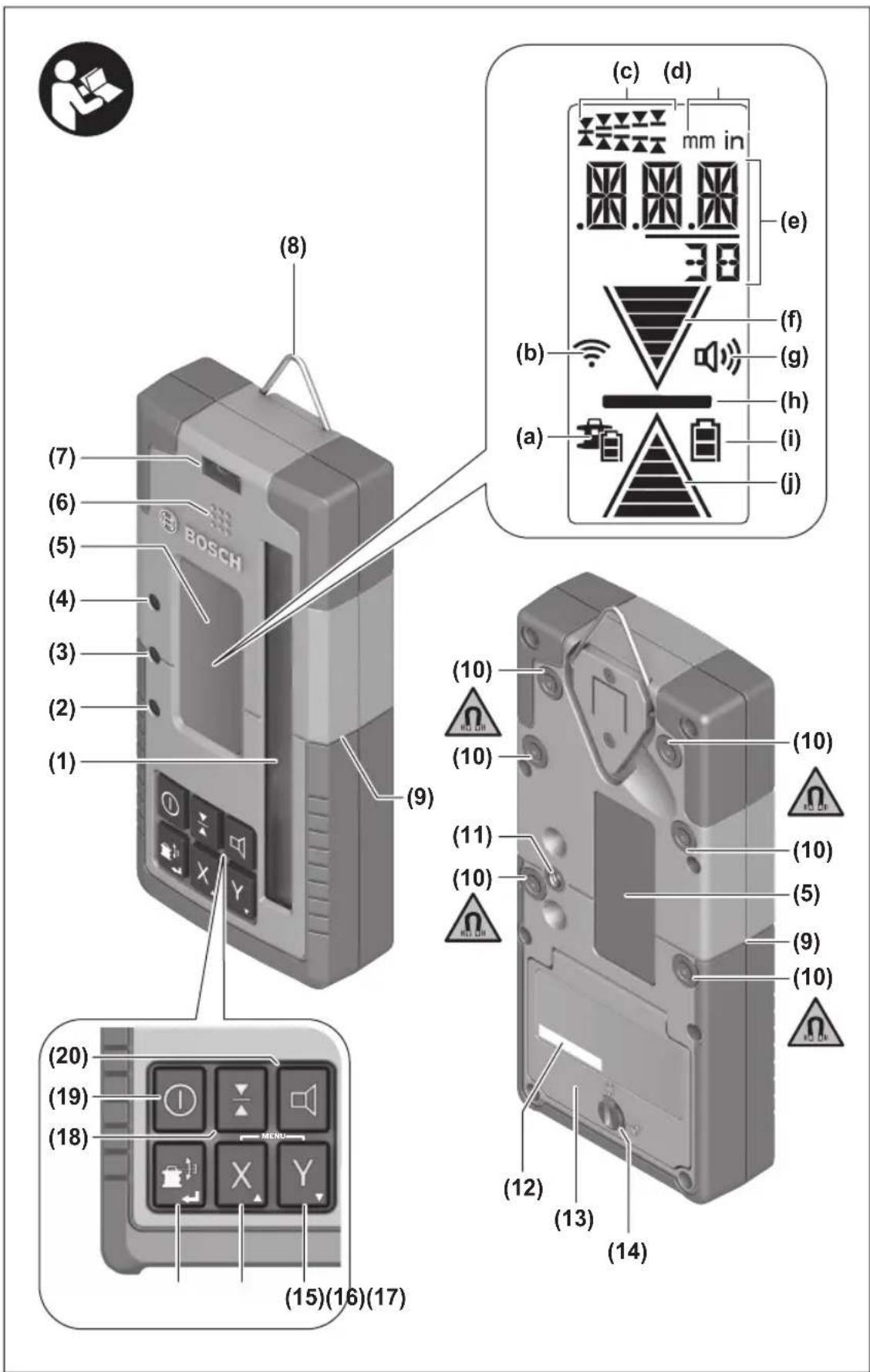

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka lazerio spin- dulio imtuvo schemos numerius.

(1) Lazerio spindulio imtuvo zona
(2) Šviesadiodis krypties indikatorius „Lazerio spindulys virš vidurio linijos“
(3) Šviesadiodis vidurio linijos indikatorius
(4) Šviesadiodis krypties indikatorius „Lazerio spindulys žemiau vidurio linijos“
(5) Ekranas (priekinėje ir užpakalinėje pusėje)
(6) Garsiakalbis
(7) Gulsčiuko ampulė
(8) Kablys jrankiui pakabinti
(9) Viduriné žymė

(10) Magnetai

(11) Grioveliai prie laikiklio tvirtinti

(12) Serijos numeris

(13) Bateriju skyriaus dangtelis

(14) Baterijų skyriaus dangtelio fiksatorius

(15) Y ašies mygtukas

(16) X ašies mygtukas

(17) Režimo mygtukas CenterFind

(18) Imtuvo jutiklio tikslumo nustatymo mygtukas

(19) Jjungimo-išjungimo mygtukas

(20) Garso signalo/garso stiprumo mygtukas

(21) Laikiklio gulsčiukas ^a)

(22) Atskaitos vidurio linija ant laikiklio ^a)

(23) Laikiklis ^a)

(24) Laikiklio sukamoji rankenėlė ^a)

(25) Matuoklé ^a)

(26) Laikiklio tvirtinamasis varžtas ^a)

a) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Ekrano simboliai

(a) Rotacinio lazerinio nivelyro akumuliatoriaus/bateriju jkrovos indikatorius
(b) Ryšio Bluetooth® rodmuo
(c) Imtuvo jutiklio tikslumo rodmuo
(d) Matavimo vienetų rodmuo

234 | Lietuvių k.

(e) Teksto rodmuo
(f) Krypties indikatorius „Lazerio spindulys žemiau vidurio linijos“
(g) Garso signalo/garso stiprumo indikatorius

(h) Vidurio linijos indikatorius

(i) Lazerio spindulio imtuvo baterijos indikatorius
(j) Krypties indikatorius „Lazerio spindulys virš vidurio linijos“

Techniniai duomenys

Lazerio spindulio imtuvas LR 60 LR 65 G
Gaminio numeris	3 601 K69 P.. 3 601 K69 T..
Priimamų bangų ilgis 600–800 nm 500–570 nm
Maks. veikimo nuotolisA)
- su GRL 600 CHV 300 m -
- su GRL 650 CHVG - 325 m
Priėmimo zonos kampas ±35° ±35°
Priimamas sukimosi greitis > 120 min	-1	>120 min-1
Imtuvo jutiklio tikslumasB)(C)
- labai tikslus ±0,5 mm ±0,5 mm
- tikslus ±1 mm ±1 mm
- vidutinis	±2 mm	±2 mm
- apytikslis	±5 mm	±5 mm
- labai apytikslis ±10 mm ±10 mm
Darbinė temperatūra	-10 °C ... +50 °C	-10 °C ... +50 °C
Sandėliavimo temperatūra	-20 °C ... +70 °C	-20 °C ... +70 °C
Maks. eksploatavimo aukštis virš bazinio aukščio	2000 m	2000 m
Maks. santykinis oro drėgnis	90 %	90 %
Užterštumo laipsnis pagal IEC 61010-1	2D)	2D)
Bluetooth® lazerio spindulio imtuvas
- Klasė	1 1
- Suderinamumas	Bluetooth® 5.0/4.X („Low Energy“)F)	Bluetooth® 5.0/4.X („Low Energy“)E)
- Maks. signalo veikimo nuotolis F)	100 m 100 m
- Veikimo dažnių diapazonas	2402–2480 MHz	2402–2480 MHz
- Maks. siuntimo galia	6,3 mW	6,3 mW
Baterijos	2 × 1,5 V LR6 (AA)	2 × 1,5 V LR6 (AA)
Veikimo laikas apie	50 h	50 h
Svoris pagal „EPTA-Procedure 01:2014“	0,38 kg	0,38 kg
Matmenys (ilgis × plotis × aukštis)	175 × 79 × 33 mm	175 × 79 × 33 mm
Apsaugos tipas	IP 67	IP 67

A) Esant nepalankioms aplinkos sąlygoms (pvz., tiesiogiai śviečiant saulei), veikimo nuotolis gali sumażeti.

B) priklausomai nuo atstumo tarp lazerio spindulio imtuvo ir rotacinio lazerinio nivelyro bei rotacinio lazerinio nivelyro lazerio klasés ir lazerio tipo

C) Esant nepalankioms aplinkos sąlygoms (pvz., tiesiogiai šviečiant saulei), imtuvo jutiklio tikslumas gali sumažeti.

D) Atsiranda tik nelaidžių nešvarumų, tačiau galima tikėtis aprasojimo sukelto laikino laidumo.

E) Bluetooth® „Low-Energy“ prietaisuose priklausomai nuo modelio ir operacinės sistemos gali nebūti galimybės sukurti ryšio. Bluetooth® prietaisai turi palaikyti SPP profilį.

F) Veikimo nuotolis, priklausomai nuo išorinių sąlygy, taip pat ir nuo naudojamo imtuvo, gali labai skirtis. Uždarose patalpose ir dėl metalinių barjerų (pvz., sienų, lentynų, lagaminų ir kt.) Bluetooth® veikimo nuotolis gali labai sumažėti.

Firmineje lentelēje esantis serijos numeris (12) yra skirtas jūsų lazerio spindulio imtuvui vienareikšmiškai identifikuoti.

Montavimas

Bateriju idėjimas/keitimas

Lazerio spindulio imtuvą patariama naudoti su šarminémis mangano baterijomis.

Sukite bateriju skyriaus dangtelio fiksatorių (14) (pvz., moneta) i padėtį. Aitidenkite bateriju skyriaus dangtelį (13) ir jdėkite baterijas.

Idėdami baterijas atkreipkite dėmesį i baterijų skyriaus viduje nurodytus baterijų polius.

Uždenkite baterijų skyriaus dangtelį (13) ir sukite baterijų skyriaus dangtelio fiksatorių (14) į padėtį

Baterijos indikatorius (i) rodo lazerio spindulio imtuvo bateriju ikrovos būkle:

Indikatorius Talpa

Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

▶ Jei lazerio spindulio imtuvo ilgesnį laiką nenaudosite, išimkite iš jo baterijas. Ilgesnį laiką laikant baterijas lazerio spindulio imtuve, dėl korozijos jos gali pradėti irti ir savaime išsikrauti.

Rotacinio lazerinio nivelyro jkrovos büklés indikatorius

Ikrovos búklės indikatorius (a) rodo rotacinio lazerinio nivelyro akumuliatoriaus ir bateriju ikrovos búklę, kai rotacinis lazerinis nivelyras yra jjungtas, o tarp lazerio spindulio imtuvo ir rotacinio lazerinio nivelyro yra sukurtas Bluetooth® ryšys.

Indikatorius Talpa

▶ Saugokite lazerio spindulio imtuvą nuo drègmės ir tiesioginių saulės spindulių.

▶ Saugokite lazerio spindulio imtuvą nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų.

Pvz., nepalikite jo ilgesnji laiką automobilyje. Esant didesniems temperatūros svyravimams, prieš pradėdami lazerio spindulio imtuvą naudoti, palaukite, kol stabilizuosis jo temperatūra. Esant ypač aukštai ar žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama lazerio spindulio imtuvo tikslumui.

▶ Užtikrinkite, kad darbo vietoje nebūtu kliūčiu, galinčiu atspindėti lazerio spindulj arba kliudyti jam sklisti.

Pvz., veidrodinius arba spindinčius paviršius uždenkite. Nematuokite per stiklą ir panašias medžiagas. Jei lazerio spindulys atspindimas arba jam sukliudoma, gali-mi klaidingi matavimo rezultatai.

Lazerio spindulio imtuva padékite taip, kad lazerio spindulys galétu pasiekti lazerio spindulio imtuvo zoną (1). Prietaisą nukreipkite taip, kad lazerio spindulys eitų skersai per lazerio spindulio imtuvo zoną (kaip pavaizduota pav.).

Jei rotacinis lazerinis nivelyras yra su keliais veikimo režimais, pasirinkite horizontalų arba vertikalų režimą su didžiausiu sukimosi greičiu.

ljungimas ir išjungimas

Ijungiant lazerio spindulio imtuvą pasigirsta garsus signalas. Todėl lazerio spindulio imtuvą ijungimo metu laikykite toliau nuo savo ir kitų žmonių klausos organų. Garsus signalas gali pakenkti klausai.

Norėdami lazerio spindulio imtuvą jjungti, paspauskite jjungimo-išjungimo mygtuką (19). Trumpam užsidega visi ekrano rodmenys bei visi šviesadiodžiai indikatoriai ir pasigirsta garsinis signalas.

Norėdami lazerio spindulio imtuvą išjungti, laikykite paspaustą jungimo-išjungimo mygtuką (19) tol, kol trumpam įsižiebs visi šviesos diodai ir užges ekranas. Išjungus lazerio spindulio imtuvą, visi nustatymai, išskyrus ekrano apšvietimo nustatymą, yra išsaugomi.

Jei apie 10 min nepaspaudžiamas joks lazerio spindulio imtuvo mygtukas, o lazerio spindulio imtuvo zonos (1) 10 min nepasiekia joks lazerio spindulys, kad būty tausojamos baterijos, lazerio spindulio imtuvas automatiškai išsijungia.

Ryšys su rotaciniu lazeriniu nivelyru

Pristatytas rotacinis lazerinis nivelyras ir kartu pateiktas la- zerio spindulio imtuvas jau yra sujungti Bluetooth® ryšiu. Esant ryšiui, lazerio spindulio imtuvo ekrane yra rodomas Bluetooth® (b) ryšio rodmuo.

Norédami iš naujo sukurti ryšj su lazerio spindulio imtuvu arba prie rotacinio lazerinio nivelyro prijungti papildomą lazerio spindulio imtuvą, ant rotacinio lazerinio nivelyro esantį mygtuką Bluetooth® laikykite paspaustą tol, kol rotacinio lazerinio nivelyro ekrane atsiras ryšio sukūrimo su nuotolinio valdymo sistema/lazerio spindulio imtuvu simbolis. Tada X ašies (16) ir Y ašies (15) mygtukus ant lazerio spindulio imtuvo laikykite paspaustus tol, kol lazerio spindulio imtuvo teksto rodmenyje (e) atsiras P--.

236 | Lietuvių k.

Sékmingai sukurtas ryšys yra patvirtinamas rotacinio lazerinio nivelyro ekrane. Lazerio spindulio imtuvo teksto rodmenyje (e) atsiranda POK.

Jei ryšio tarp rotacinio lazerinio nivelyro ir lazerio spindulio imtuvo sukurti nepavyksta, tai lazerio spindulio imtuvo teksto rodmenyje (e) atsiranda pranešimas PNK, o rotacinio lazerinio nivelyro ekrane rodomas klaidos pranešimas apie nesėkmingą ryšj. Norėdami pašalinti klaidą, laikykitės rotacinio lazerinio nivelyro eksploatavimo instrukcijos.

Krypties indikatoriai

- ekrane (5) priekinėje ir užpakalinėje lazerio spindulio im tuvo pusėje krypties indikatoriumi „Lazerio spindulys žemiau vidurio linijos“ (f), krypties indikatoriumi „Lazerio spindulys virš vidurio linijos“ (j) ar vidurio linijos indikatoriumi (h),

- pasirinktinai raudonu šviesadiodžiu krypties indikatoriumi „Lazerio spindulys žemiau vidurio linijos“ (4), mélynu šviesadiodžiu krypties indikatoriumi „Lazerio spindulys virš vidurio linijos“ (2) bei žaliu šviesadiodžiu vidurio linijos indikatoriumi (3) lazerio spindulio imtuvo priekinėje pusėje,

- pasirinktinai garso signalu.

Lazerio spinduliui pirmą kartą praeinant per lazerio spindulio imtuvo zoną (1), visada pasigirsta trumpas garsinis signalas ir trumpam jsižiebia raudonas šviesadiodis krypties indikatorius „Lazerio spindulys žemiau vidurio linijos“ (4) bei mėlynas šviesadiodis krypties indikatorius „Lazerio spindulys virš vidurio linijos“ (2) (net ir tada, jei garsinis signalas ir/arba šviesadiodžiai krypties indikatoriai buvo išjungti).

Lazerio spindulio imtuvas per žemai: jei lazerio spindulys eina per lazerio spindulio imtuvo (1) viršutinę pusę, ekrane atsiranda krypties indikatorius „Lazerio spindulys virš vidurio linijos“ (j).

Esant jungtiems šviesadiodžiams indikatoriams, šviečia mėlynas šviesadiodis krypties indikatorius „Lazerio spindulys virš vidurio linijos“ (2).

Esant jjungtam garso signalui, pasigirsta léto takto signalas. Lazerio spindulio imtuvą stumkite rodyklės kryptimi aukštyn. Artėjant prie vidurio linijos, rodomas tik krypties indikatoriaus „Lazerio spindulys virš vidurio linijos“ (j) smaigalys.

Lazerio spindulio imtuvas per aukštai: jei lazerio spindulys eina per lazerio spindulio imtuvo zonos (1) apatinę pusę, ek-rane atsiranda krypties indikatorius „Lazerio spindulys že-miau vidurio linijos“ (f).

Esant jungtiems šviesadiodžiams indikatoriams, šviečia raudonas šviesadiodis krypties indikatorius „Lazerio spindulys žemiau vidurio linijos“ (4).

Esant jungtam garso signalui, pasigirsta greito takto signalas.

Lazerio spindulio imtuvą stumkite rodyklės kryptimi žemyn. Artėjant prie vidurio linijos, rodomas tik krypties indikatoriaus „Lazerio spindulys žemiau vidurio linijos“ (f) smaigalys.

Lazerio spindulio imtuvas viduryje: jei lazerio spindulys eina per lazerio spindulio imtuvo zoną (1) vidurio linijos aukštyje, ekrane atsiranda vidurio linijos indikatorius (h). Esant jjungtiems šviesadiodžiams indikatoriams, šviečia žalias šviesadiodis vidurio linijos indikatorius (3).

Esant jjungtam garsiniam signalui, pasigirsta nuolatinis signalas.

Paskutinio spindulio priėmimo išsaugojimo funkcija: jei lazerio spindulio imtuvas judinamas taip, kad lazerio spindulys vėl išeina iš lazerio spindulio imtuvo zonos (1), trumpam sumirksi paskiausiai rodytas krypties indikatorius „Lazerio spindulys virš vidurio linijos“ (j) arba krypties indikatorius „Lazerio spindulys žemiau vidurio linijos“ (f). Šj rodmenį nustatymų meniu galima jjungti arba išjungti.

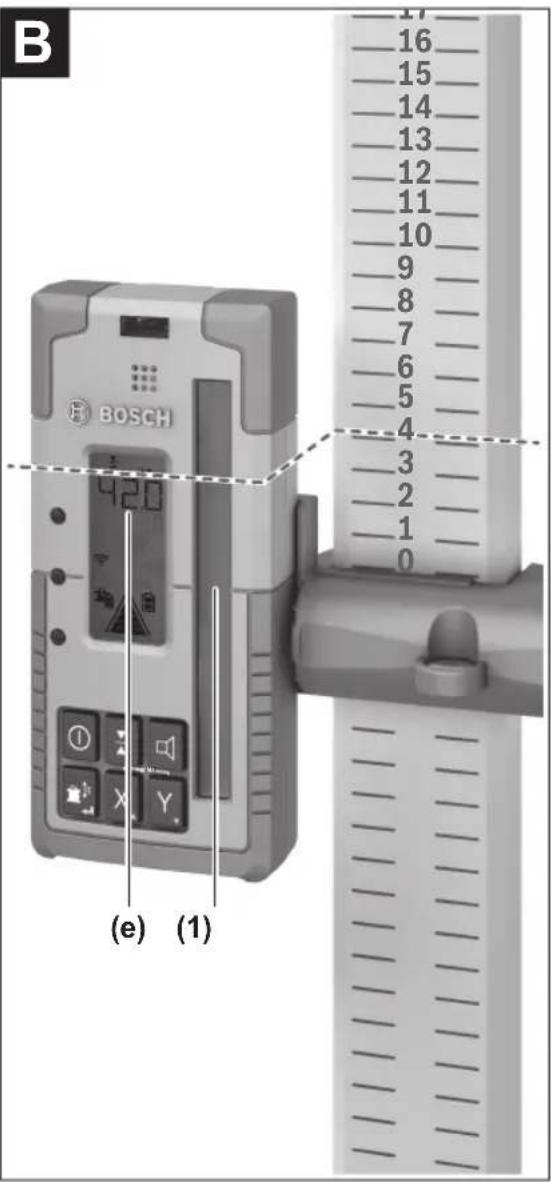

Santykinio aukščio rodmuo (žr. B pav.)

Jei lazerio spindulys eina per lazerio spindulio imtuvo zoną (1), tai atstumas tarp lazerio spindulio ir lazerio spindulio imtuvo vidurio linijos ekrane teksto rodmenyje (e) yra rodomas kaip absoliuti vertė.

Aukščio rodmens matavimo vienetą galima keisti nustatymu meniu ("mm" arba "in").

Ekrano apšvietimas

Lazerio spindulio imtuvo priekinėje ir užpakalinėje pusėje esantys ekranai (5) yra su ekrano apšvietimu. Ekrano apšvietimas jungiamas:

- jjungiant lazerio spindulio imtuva,

- kiekvieną kartą spaudżiant mygtuką,

Ekrano apšvietimas automatiškai išsijungia:

- praëjus 30 s po mygtuko paspaudimo, jei lazerio spindulys nepasiekia lazerio spindulio imtuvo zonos,

- po 2 min, jei per šj laiką nebuvo paspaustas joks mygtukas ir jei nepasikeitė lazerio spindulio padėtis lazerio spin Dulio imtuvo zonoje.

Ekrano apšvietimą galima išjungti nustatymų meniu.

Ekrano apšvietimo nustatymas išjungus lazerio spindulio imtuvą neišsaugomas. Ijungus lazerio spindulio imtuvą, ekrano apšvietimas visada yra jjungtas.

Nustatymai

Vidurio linijos rodmens nustatymo pasirinkimas

Galite nustatyti, koku tikslumu lazerio spindulio padėtis la- zerio spindulio imtuvo zonoje (1) bus rodoma kaip „vidury- je“.

Esamasis vidurio linijos rodmens nustatymas matomas imtuvo jutiklio tikslumo rodmenyje (c).

Norėdami pakeisti imtuvo jutiklio tikslumą, pakartotinai spauskite imtuvo jutiklio tikslumo nustatymo mygtuką (18), kol ekrane bus parodytas pageidaujamas nustatymas. Kaskart paspaudus imtuvo jutiklio tikslumo nustatymo mygtuką, teksto rodmenyje (e) trumpam parodoma imtuvo jutiklio tikslumo vertė.

Imtuvo jutiklio tikslumo nustatymas išjungus išsaugomas.

Garsinis lazerio spindulio pranešimo signalas

Apie lazerio spindulio padėtį lazerio spindulio imtuvo zonoje (1) gali pranešti garsinis signalas.

Garso stiprumą galite keisti arba garsinį signalą galite išjungti.

Norédami pakeisti garsinio signalo stiprumą arba signalą iš-jungti, spauskite garsinio signalo mygtuką (20), kol ekrane pasirodys norimas garso stiprumas. Kai garso stiprumas mažas, ekrane atsiranda garsinio signalo indikatorius (g) su vienu brūkšneliu, kai garso stiprumas didelis – su 3 brūkšneliais, kai garsinis signalas išjungtas – rodmenys pranyksta.

Nepriklausomai nuo garsinio signalo nustatymo, lazerio spin- duliui pirmą kartą perėjus per lazerio spindulio imtuvo zoną (1), kaip patvirtinimas pasigirsta trumpas mažo garso stiprumo signalas.

Garsinio signalo nustatymas išjungus lazerio spindulio imtuva yra išsaugomas.

Nustatymų meniu

Nustatymų meniu iškvietimas: tuo pačiu metu trumpai paspauskite X ašies (16) ir Y ašies (15) mygtukus.

Nustatymo keitimas pomeniu: norėdami perjungti nustatymą, paspauskite arba X ašies mygtuką (16) arba Y ašies mygtuką (15). Išeinant iš meniu automatiškai yra išsaugomas paskiausiai parinktas nustatymas.

Pomeniu keitimas: norėdami patekti j kitą pomeniu, trumpai paspauskite režimo mygtuką CenterFind (17).

Išėjimas iš nustatymų meniu: spauskite režimo mygtuką CenterFind (17) tol, kol užsidarys nustatymų meniu. Praėjus maždaug 10 s po paskutinio mygtuko paspaudimo, nustatymų meniu užsidaro automatiškai.

Yra šie pomeniu:

• Santykinio aukščio rodmens matavimo vienetas: iš-kviečiant matavimo vienetų meniu, teksto rodmenyje (e) yra rodomas esamasis parinktas matavimo vienetas, o galimi matavimo vienetai yra rodomi virš jo esančiame mata-vimo vienetų rodmenyje (d).
• Šviesadiodžiai krypties inidkatoriali (LED): 3 šviesadiodžiu krypties indikatorių (2), (4) bei (3) šviesumą galima keisti arba juos galima išjungti. Sviesadiodžiai indikatoriali šviečia priklausomai nuo parinkto nustatymo.
• Ekrano apšvietimas (LIT): ekrano apšvietimą galima jjungti (šviečia žalias šviesos diodas) arba išjungti (šviečia raudonas šviesos diodas).
• Paskutinio priėmimo išsaugojimo funkcija (MEM): krypties, kuria lazerio spindulys išėjo iš lazerio spindulio imtuvo zonos, rodmenį galima jjungti (šviečia žalias šviesos diodas) arba išjungti (šviečia raudonas šviesos diodas).
• „Center“ funkcijos (CF/CL) (LR 65 G): galima rinktis režimą CenterFind (CF) arba režimą CenterLock (CL). Pasirinktas režimas rodomas teksto rodmenyje (e).

Išjungus lazerio spindulio imtuvą, visi nustatymai, išskyrus ekrano apšvietimo nustatymą, yra išsaugomi.

Funkcijos

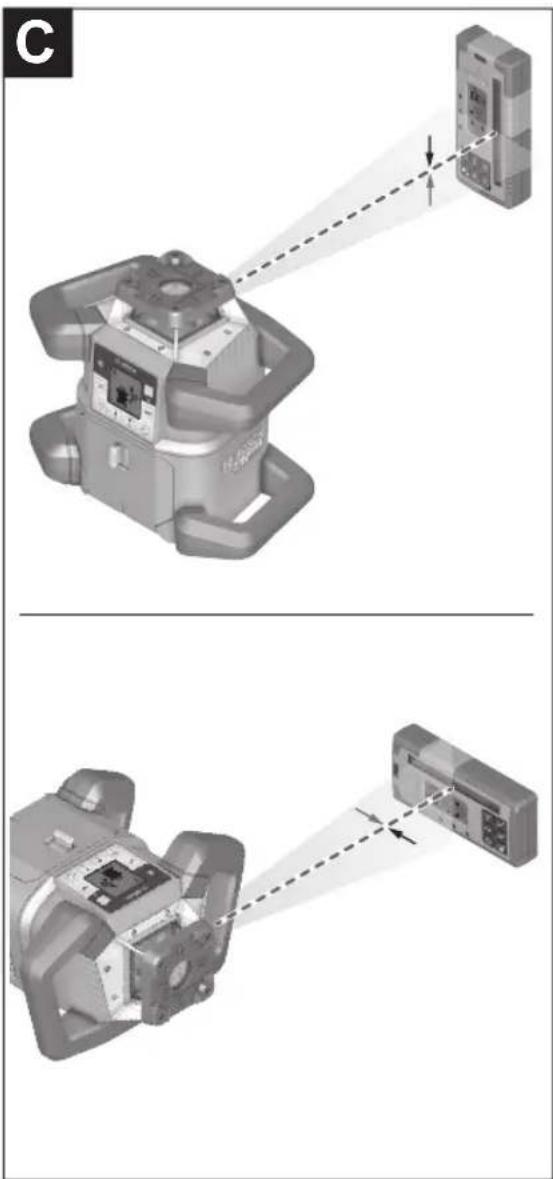

Režimas CenterFind (žr. C pav.)

Veikdamas režimu CenterFind, rotacinis lazerinis nivelyras, rotacinei galvutei judant aukštyn ir žemyn, lazerio spindulj automatiškai bando nusistatyti pagal lazerio spindulio imtuvo vidurio linija.

Rotaciniam lazeriniam nivelyrui esant horizontalioje padétyje, lazerio spindulys gali būti išlyginamas pagal rotacinio lazerinio nivelyro X ašj, Y ašj arba vienu metu pagal abi ašis (žr. „Posvyrio nustatymas režimu CenterFind (žr. D pav.)“, Puslapis 238). Rotaciniam lazeriniam nivelyrui esant vertikalioje padétyje, galima išlyginti tik pagal Y ašj.

Režimo CenterFind ijungimas:

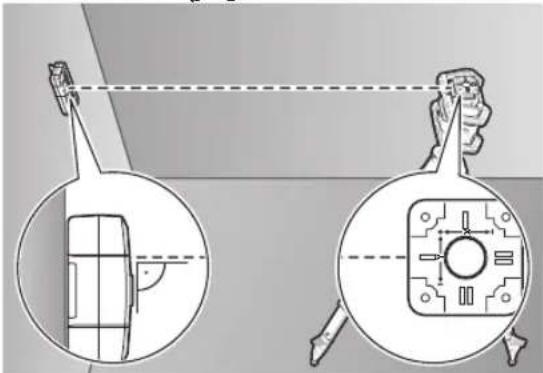

Rotacinj lazerinj nivelyra ir lazerio spindulio imtuva pastatykite taip, kad lazerio spindulio imtuvas būtų rotacinio lazerinio nivelyro X ašies arba Y ašies kryptimi. Lazerio spindulio imtuva nukreipkite taip, kad pageidaujama ašis būtų stačiu kampu su lazerio spindulio imtuvo zona (1).

Jei lazerio spindulj reikia išlyginti pagal abi ašis, tai kiekvieną su rotaciniu lazeriniu nivelyru sujungta lazerio spindulio imtuva pastatykite X ir Y ašies kryptimi. Kiekvienas lazerio spindulio imtuvas turi būti rotacinio lazerinio nivelyro ±8,5 % posvyrio diapazono ribose.

Rotacinj lazerinj nivelyra jjunkite veikti rotaciniu režimu.

LR 65 G: nustatymų meniu „Center“ funkcija turi būti nustatyta režimu CenterFind (CF). Nukreipiant pagal rotacinio lazerinio nivelyro dvi ašis, tai galioja abiems lazerio spin Dulio imtuvams.

Norédami ijungti režimą CenterFind X aśiai, ilgai spauskite režimo mygtuką CenterFind (17) arba ilgai spauskite režimo mygtuką CenterFind (17) kartu su X aśies mygtuku (16).

Norėdami jungti režimą CenterFind Y ašiai, ilgai spauskite režimo mygtuką CenterFind (17) kartu su Y ašies mygtuku (15).

Jei lazerio spindulj tuo pačiu metu reikia išlyginti pagal abi ašis, tai režimą CenterFind reikia jjungti atskirai kiekviena-me lazerio spindulio imtuve.

Jungus režimą CenterFind, rotacinio lazerinio nivelyro rotacinė galvutė juda aukštyn ir žemyn. Paieškos metu teksto rodmenyje (e) CFX (X ašis) arba CFY (Y ašis).

Jei lazerio spindulys eina per lazerio spindulio imtuvo zoną (1) lazerio spindulio imtuvo vidurio linijos aukstyje, tai vidurio linijos indikatoriuje (h) bei teksto rodmenyje (e) atsi-randa XOK (X ašis) arba YOK (Y ašis). Rotaciniame lazerinia-me nivelyre rodoma nustatyto posvyrio vertė.

Režimas CenterFind išjungiamas automatiškai.

238 | Lietuvių k.

Režimo CenterFind nutraukimas:

Norėdami režimą CenterFind nutraukti, paspauskite režimo CenterFind (17) mygtuką ir laikykite jį paspaustą.

Gedimų šalinimas:

Jei lazerio spindulys lazerio spindulio imtuvo vidurio linijos posvyrio diapazone rasti negalejo, teksto rodmenyje (e) rodoma ERR ir šviečia visi šviesadiodžiai krypties indikatoriai. Norédami uždaryti klaidos pranešimą, paspauskite bet kurj rotacinio lazerinio nivelyro mygtuką. Rotacinj lazerinį nivelyra ir lazerio spindulio imtuva nustatykite į naują padėtį, kad lazerio spindulio imtuvas būtų rotacinio lazerinio nivelyro ±8,5 % posvyrio diapazone. Atkreipkite dėmesį į tai, kad lazerio spindulio imtuvas būtų išlygintas pagal X ašį arba pagal Y ašį, t. y. kad lazerio spindulys per lazerio spindulio imtuvo zoną (1) galėty eiti horizontaliai. Iš naujo jjunkite režimą CenterFind.

LR 65 G: jei abi rotacinio lazerinio nivelyro ašis reikia išlyginti pagal vieną lazerio spindulio imtuvą, tai abiejuose lazerio spindulio imtuvuose reikia nustatyti tą pačią „Center” funkcija. Režimo CenterFind ir režimo CenterLock kombinacija negalima.

Jei vienoje ašyje jau yra nustatytas režimas CenterLock, o kitoje ašyje jjungiamas režimas CenterFind, tai teksto rodmenyje (e) pakaitomis rodoma ERR ir CL. Abiejuose lazerio spindulio imtuvuose nustatykite režimą CenterFind ir iš naujo jjunkite funkcija.

Posvyrio nustatymas režimu CenterFind (žr. D pav.)

Naudojantis režimu CenterFind, galima išmatuoti iki maks. 8,5 % paviršiaus posvyrj. Tuo tikslu rotacinj lazerinj nivelyrą horizontalia padėtimi padėkite pasvirusio paviršiaus gale ant stovo. Rotacinio lazerinio nivelyro X arba Y ašis turi būti išlyginta vienoje linijoje su posvyriu, kurj reikia nustatyti. Jjunkite rotacinj lazerinj nivelyrą ir palaukite, kol jis susiniveliuos. Lazerio spindulio imtuvą laikikliu pritvirtinkite priematuoklės (25). Uždėkite matuoklę šalia matavimo prietaiso (tame pačiame pasvirusio paviršiaus gale). Lazerio spindulio imtuvą nustatykite ant matuoklės tokiame aukštyje, kad rotacinio lazerinio nivelyro lazerio spindulys būtų rodomas kaip vidurys ①.

Tada matuoklę su lazerio spindulio imtuvu padėkite kitame pasvirusio ploto gale padėtyje ②. Stebėkite, kad nepasikeistų lazerio spindulio imtuvo padėtis ant matuoklės.

Ijunkite režimą CenterFind aśiai, kuri yra išlyginta pagal pasvirusį paviršių. Pasibaigus režimui CenterFind rotaciniame lazeriniame nivelyre yra rodomas paviršiaus posvyris.

Režimas CenterLock (LR 65 G)

Veikdamas CenterLock režimu, rotacinis lazerinis nivelyras, rotacinei galvutei judant aukštyn ir žemyn, lazerio spindulj automatiškai bando nusistatyti pagal lazerio spindulio imtuvo vidurio liniją. Priešingai nei veikiant režimu CenterFind, lazerio spindulio imtuvo padėtis yra nuolat tikrinama ir automatiškai priderinamas rotacinio lazerinio nivelyro posvyris. Rotacinio lazerinio nivelyro ekrane posvyrio vertės nerodomos.

X ir Y ašies išlyginimas yra galimas tiek esant rotacinio lazerinio nivelyro horizontaliai paděčiai, tiek vertikaliai paděčiai.

Režimo CenterLock ijungimas:

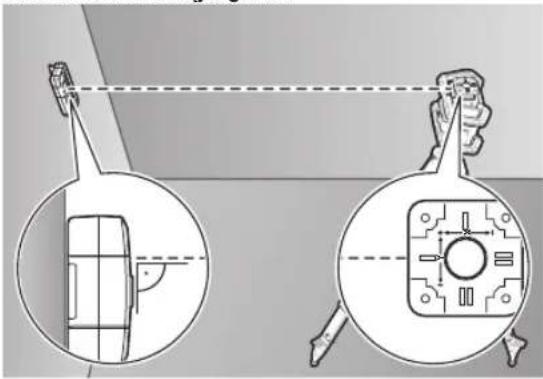

Rotacinj lazerinj nivelyra ir lazerio spindulio imtuva pastatykite taip, kad lazerio spindulio imtuvas būtų rotacinio lazerinio nivelyro X ašies arba Y ašies kryptimi. Lazerio spindulio imtuva nukreipkite taip, kad pageidaujama ašis būtų stačiu kampu su lazerio spindulio imtuvo zona (1).

Jei lazerio spindulj reikia išlyginti pagal abi ašis, tai kiekvieną su rotaciniu lazeriniu nivelyru sujungta lazerio spindulio imtuva pastatykite X ir Y ašies kryptimi. Kiekvienas lazerio spindulio imtuvas turi būti rotacinio lazerinio nivelyro ±8,5 % posvyrion diapazono ribose.

Rotacinj lazerinj nivelyra jjunkite veikti rotaciniu režimu.

Nustatymų meniu „Center“ funkcija turi būti nustatyta režimu CenterLock (CL). Nukreipiant pagal rotacinio lazerinio nivelyro dvi ašis, tai galioja abiems lazerio spindulio imtu-vams.

Norėdami ijungti režimą CenterLock X ašiai, ilgai spauskite režimo mygtuką CenterFind (17) arba ilgai spauskite režimo mygtuką CenterFind (17) kartu su X ašies mygtuku (16).

Norédami jjungti režimą CenterLock Y ašiai, ilgai spauskite režimo mygtuką CenterFind (17) kartu su Y ašies mygtuku (15).

Jei lazerio spindulj tuo pačiu metu reikia išlyginti pagal abi ašis, tai režimą CenterLock reikia jjungti atskirai kiekviena-me lazerio spindulio imtuve.

Jungus režimą CenterLock, rotacinio lazerinio nivelyro rotacinė galvutė juda aukštyn ir žemyn. Paieškos metu teksto rodmenyje (e) CLX (X ašis) arba CLY (Y ašis).

Jei lazerio spindulys eina per lazerio spindulio imtuvo zoną (1) lazerio spindulio imtuvo vidurio linijos aukštyje, tai vidurio linijos indikatoriuje (h) bei teksto rodmenyje (e) atsi-randa LOC. Rotacinio lazerinio nivelyro pradžios lange ati-tinkamai ašiai rodomas simbolis CenterLock.

Pakitus lazerio spindulio imtuvo arba rotacinio lazerinio nivelyro padėčiai, posvyris rotaciniame lazeriniame nivelyre pritaikomas automatiškai.

Dirbdami režimu CenterLock atidžiai stebėkite, kad netyčia nepajudintumėte rotacinio lazerinio nivelyro ir lazerio spindulio imtuvo. Dėl posvyrio automatinio priderinimo matavimai gali būti klaidingi.

Režimo CenterLock nutraukimas:

Norédami režimą CenterLock nutraukti arba baigti, paspau-skite režimo mygtuką CenterFind (17) ir laikykite jj pa-

spaustą. Jei lazerio spindulys tuo metu jau buvo sėkmingai išlygintas pagal lazerio spindulio imtuvo vidurio liniją, tai nustatytas rotacinio lazerinio nivelyro posvyris išlieka net ir nutraukus režimą CenterLock.

Gedimu šalinimas:

Jei lazerio spindulys per 2 min negalėjo rasti lazerio spindulio imtuvo vidurio linijos (nepriklausomai nuo to, ar yra jjungiamas režimas ar buvo pakitusi padėtis), teksto rodmenyje (e) atsiranda ERR ir šviečia visi šviesadiodžiai krypties indikatoriai.

Norédami uždaryti klaidos pranešimą, paspauskite bet kurj rotacinio lazerinio nivelyro mygtuką. Rotacinj lazerinj nivelyra ir lazerio spindulio imtuva nustatykite j naują padėtį, kad lazerio spindulio imtuvas būtų rotacinio lazerinio nivelyro ±8,5 % posvyrio diapazone. Atkreipkite dėmesį tai, kad lazerio spindulio imtuvas būtų išlygintas pagal X ašį arba pagal Y ašį, t. y. kad lazerio spindulys per lazerio spindulio imtuvo zoną (1) galėtų eiti horizontaliai. Iš naujo jjunkite režimą CenterLock.

Jei abi rotacinio lazerinio nivelyro ašis reikia išlyginti pagal vieną lazerio spindulio imtuva, tai abiejuose lazerio spindulio imtuvuose reikia nustatyti tą pačią „Center” funkciją.

Režimo CenterLock ir režimo CenterFind kombinacija negalima.

Jei vienoje ašyje jau yra nustatytas režimas CenterFind, o kitoje ašyje jjungiamas režimas CenterLock, tai teksto rodmenyje (e) pakaitomis rodoma ERR ir CF. Abiejuose lazerio spindulio imtuvuose nustatykite režimą CenterLock ir iš naujo jjunkite funkciją.

Blyksčių apsauginiai filtrai

Lazerio spindulio imtuvas yra su elektroniniais blyksčių filtrais. Filtrai saugo, pvz., nuo trikčių, kurias sukelia statybos mašinų įspėjamosios šviesos.

Darbo patarimai

Gulsčiuko indikatoriaus išlyginimas

Gulsčiuku (7) lazerio spindulio imtuvą galite išlyginti vertikaliai (statmenai). Kreivai padėjus lazerio spindulio imtuvą, gaunami klaidingi matavimo rezultatai.

Žymėjimas

Ties vidurio žyme (9) lazerio spindulio imtuvo dešinėje ir kairėje galite pažymėti lazerio spindulio padėtį, jei jis eina per lazerio spindulio imtuvo zonos (1) vidurį.

Atkreipkite dèmesj, kad žymint lazerio spindulio imtuvas būtų nukreiptas tiksliai vertikaliai (kai lazerio spindulys horizontalus) arba horizontaliai (kai lazerio spindulys vertikalus), priešingu atveju žymė pasislinks lazerio spindulio atžvilgiu.

Tvirtinimas laikikliu (žr. E pav.)

Naudodamiesi laikikliu (23), lazerio spindulio imtuvą galite pritvirtinti ne tik prie matuoklės (25) (papildoma jranga), bet ir prie kitų iki 65 mm pločio pagalbinių priemonių.

Tvirtai jsukite laikiklj (23) tvirtinamuoju varžtu (26) į jtvarą (11), esantį užpakalinėje lazerio spindulio imtuvo pu- sėje.

Atsukite laikiklio sukamają rankenėlę (24), užstumkite laikiklj, pvz., ant matuoklės (25), ir vėl tvirtai užsukite sukamają rankenėlę (24).

Gulsčiuku (21) laikiklj (23) ir tuo pačiu lazerio spindulio imtuvą galite išlyginti horizontaliai. Kreivai padėjus lazerio spin- dulio imtuvą, gaunami klaidingi matavimo rezultatai.

Atskaitos vidurio linija (22) ant laikiklio yra tokiame pačiame aukštyje, kaip ir vidurio žymė (9), ir ją galima naudoti lazerio spinduliui žymėti.

Tvirtinimas magnetu (žr. F pav.)

Jei lazerio spindulio imtuvo stabiliai pritvirtinti nebūtina, ji galite pakabinti prie plieninio paviršiaus, naudodamiesi magnetu (10).

Trikčių šalinimas

Teksto rodmuo (e) Gedimas Šalinimas
PNK	Nutrūko Bluetooth® ryšys su rotaciniu lazeriniu nivelyru GRL 600 CHV arba GRL 650 CHVG	Kad uždarytumėte klaidos pranešimą, trumpai paspaus-kite ant rotacinio lazerinio nivelyro esantį jjungimo-išjun-gimo mygtuką. Iš naujo jjunkite ryšio sukūrimą.Jei ryšio sukurti negalima, kreipkitės j Bosch klientų ap-tarnavimo skyrių.
ERR	Nepavyko rotacinio lazerinio nivelyro GRL 600 CHV arba GRL 650 CHVG kali-bravimas	Perskaitykite GRL 600 CHV ir GRL 650 CHVG naudojimo instrukcijas ir laikykitės jose pateiktų reikalavimų.
	Nepavyko režimas CenterFind arba režimas CenterLock	Norėdami išjungti klaidos pranešimą, paspauskite bet kurį mygtuką. Prieš iš naujo jjungdami funkciją, patikrinkite ro-tacinio lazerinio nivelyro ir lazerio spindulio imtuvo padė-tį.
LR 65 G:
Pakaitomis ERR ir CL	Režimo CenterFind negalima jjungti,nes rotacinis lazerinis nivelyras jau vei-kia režimu CenterLock.	Abiejuose lazerio spindulio imtuvuose nustatykite režimą CenterFind ir iš naujo jjunkite funkciją.

240 | Lietuvių k.

Teksto rodmuo (e) Gedimas Šalinimas

Pakaitomis ERR ir CF

Režimo CenterLock negalima jjungti, nes rotacinis lazerinis nivelyras jau veikia režimu CenterFind.

Abiejuose lazerio spindulio imtuvuose nustatykite režimą CenterLock ir iš naujo jjunkite funkciją.

Funkcija galima su LR 60 ir GRL 600 CHV Rotacinis lazerinis nivelyras su rau-		donu lazerio spinduliu(600–800 nm)
Rotacinio lazerinio nivelyro jkrovos būklės indikatorius ● -
Lazerio spindulio padėties krypties indikatoriai ● ●
Santykinio aukščio rodmuo ● ●
Režimas CenterFind	●	-
Režimas CenterLock	-	-
Funkcija galima su LR 65 G ir GRL 650 CHVG Rotacinis lazerinis nivelyras su ža-		liu lazerio spinduliu(500–570 nm)
Rotacinio lazerinio nivelyro jkrovos būklės indikatorius ● -
Lazerio spindulio padėties krypties indikatoriai ● ●
Santykinio aukščio rodmuo ● ●
Režimas CenterFind	●	-
Režimas CenterLock	●	-

Priežiūra ir servisas

Priežiūra ir valymas

Lazerio spindulio imtuvą visada laikykite švarų.

Nepanardinkite lazerio spindulio imtuvo j vandenj ir kitokius skysčius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Ne- naudokite valymo priemonių ir tirpiklių.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esanti firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Lazerio spindulio imtuvas, papildoma jranga ir pakuotės turi būti surenkami ir perdirbami aplinkai nekenksmingu būdu.

Lazerio spindulio imtuvo ir baterijų nemeskite j buitinių atliekų konteinerį!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus nebetinkami naudoti lazerio spindulio imtuva i ir pagal Europos direktyvą 2006/66EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

الاستعمال المخصص
