NAUDOJIMO INSTRUKCIJA LR 6 Professional BOSCH

Lietuvi k. Puslapis 211

日本語. 218

中文 225

繁體中文. 231

韓国.. 237

Inu. 243

Butina perskaityi visus nurodymus ir ju laikytis. Jei matavimo prietaisas naudojamas nesilaikant pateiktu nuorodu, gali buti pakenka matavimo prietaise integruotiems apsauginiams itaisams. ISSAUGOKITE SIUOS NURODMUS.

Matavimo prietaisa turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas isliks saugus naudoti.
Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degiu skysciu, duju ar dulkiu. Matavimo prietaisui kibirksciuojant, nuo kibirksciu gali uzsidegti dulkes arba susikaupe garai.
Matavimo prietaisui veikiant, esant tam tikroms salygoms, siunciami stiprus garsiniai signalai. Todel matavimo prietaisa laikykite toliau nuo savo ir kitu zmoniu klausos organu. Garsus signalas gali pakenkti klausai.

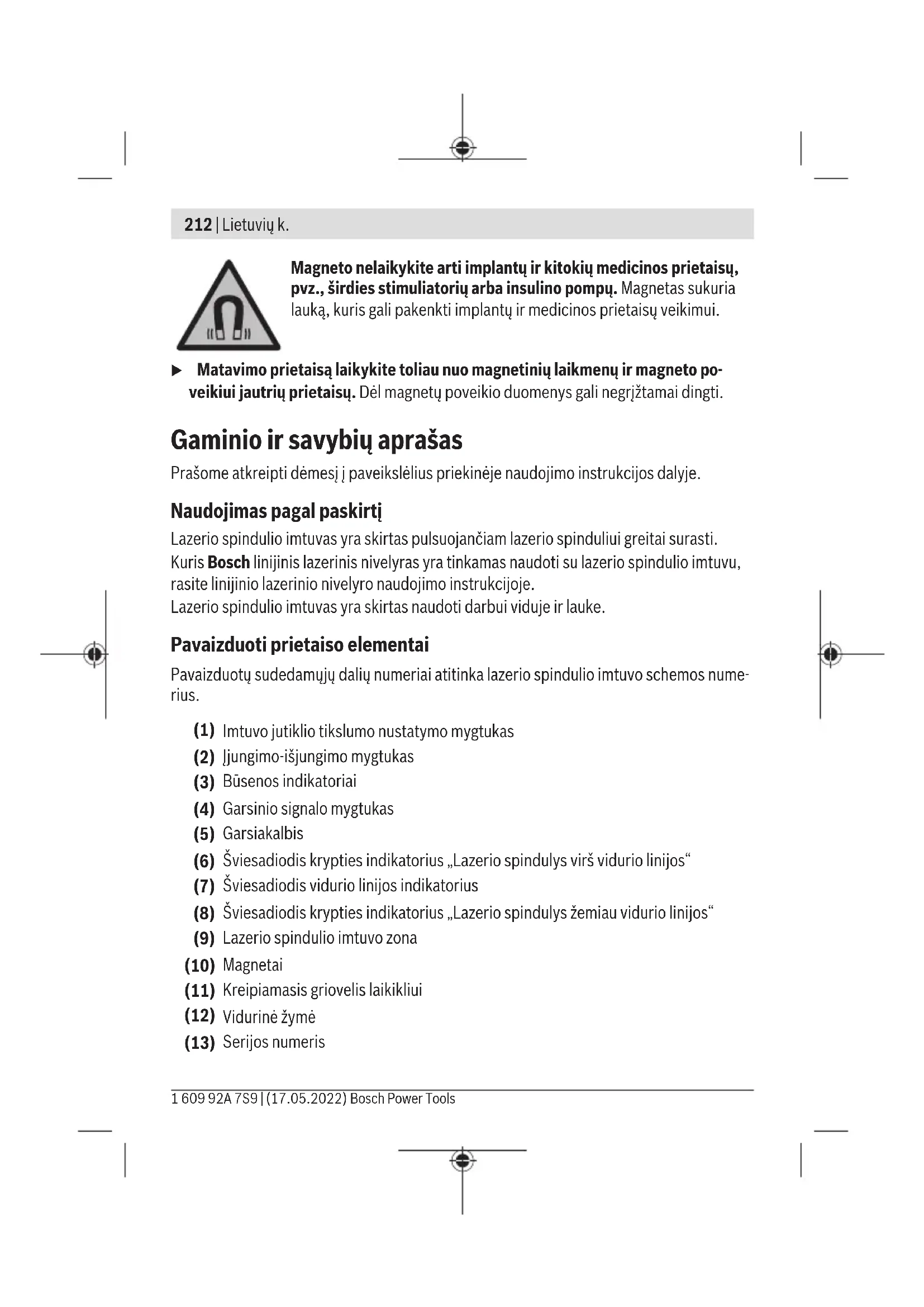

212 | Lietuviu k.

Magneto nelaiky kite arti implantu ir kitokiu medicinos prietaisu, pvz., sirdies stimulatoriu arba insulino pompu. Magnetas sukuria lauka, kuris gali pakenkti implantu ir medicinos prietaus veikimui.

Matavimo prietaisa laiky kite tolau nuo magnetiniu laikmenu ir magneto po-veikiui jautriu prietaisu. Del magnetu poveikio duomenys gali negrijtamai dingti.

Gaminio ir savybiu aprasas

Prašome atkreipti démesj paveikslélius priekineje naudiojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Lazerio spindulio imtuvas yra skirtas pulsuojanciam lazerio spinduliui greitai surasti.

Kuris Bosch linijinis lazerinis nivelyras yra tinkamas naudoti su lazerio spindulio imtuvu, rasite linijinio lazerinio nivelyro naudojimo instrukcijoje.

Lazerio spindulio imtuvas yra skirtas naudoti darbui viduje ir lauke.

Pavaizduoti prietaiso elementai

Pavaizduoty sudedamuju daliu numero atitinka lazerio spindulio imtuvo schemos nume rius.

(1) Imtuvo jutiklio tikslumo nustatymo mygtukas
(2)Jungimo-iszjungimo mygtukas
(3) Busesenos indicatoriai
(4) Garsinio signalo mygtukas
(5)Garsiakalbis
(6) Šviesadiodis krypties indicatorius „Lazerio spindulys virš vidurio linijos“
(7) Šviesadiodis vidurio linijos indikatorius
(8) Šviesadiodis krypties indicatorius „Lazerio spindulys šemiau vidurio linijos“
(9) Lazerio spindulio imtuvo zona
10) Magnetai
(11) Kreipiamasis griovelis laikikliui
(12) Vidurine zyme
(13) Serijos numeris

(14) Bateriju skyriaus dangtelis
(15) Bateriju skyriaus dangtelio fiksatorius
(16) Laikiklis(a) (1 608 M00 C1L)
(17) Laikiklio sukamoji rankenèle
(18) Kreipiamoji juosta
(19) Laikiklio fiksatoriusa
(20) Mygtukas fiksatoriui atlaisvintia
(21) Atskaitos vidurio linja ant laikiklio

a) Pavaizduoti ar aprasyti priedai tiekiama standartini komplekta nejeina. Visapapildomajrangarasite musupapildomosirangosprogramoje.

Techninai duomenys

Lazerio spindulio imtuvas LR 6
Gaminio numeris	3 601 K69 H..
Veikimo nuotolis A)	5-X m B)
Priëmimo zonos kampas 90°
Imtuvo jutiklio tikslumas C)
- „tikslus“ ±1 mm
- „apytikslis“ ±3 mm
Darbiné temperatūra -10°C ... +50°C
Sandèliavimo temperatūra -20°C ... +70°C
Maks. eksploatavimo aukstis virš bazinio aukšćio	2000 m
Maks. santykinis oro drègnis 90 %
Užterštumo laipsnis pagal IEC 61010-1 2	D)
Baterijos 2 × 1,5 V LR3 (AAA)
Veikimo laikas apie 30 h
Svoris pagal „EPTA-Procedure 01:2014“	0,12 kg
Matmenys (ilgis × plotis × aukstis) 69 × 28 × 123 mm

214 | Lietuviu k.

Lazerio spindulio imtuvas LR 6

Apsaugos tipas IP 54 (apsauga nuo dulkiu

ir vandens pursly)

A) Esant nepalankioms aplinkos salygoms (pvz., tiesiogiai svieciant saulei), veikimo nuotolis gali su-mažét.
B) X: maksimalus veikimo nuotolis, naudojant su lazerio spindulio imtuvu pagal naudojamo Bosch linjinio lazerinio nivelyro naudojimo instrukcija
C) priklausomai nuo atstumo tarp lazerio spindulio imtuvo ir linijinio lazerinio nivelyro
D) Atsiranda tik nelaidziu ne'svarumu, tiaiu galima tiketis aprasojimo sukelto laikino laidumo.

Firminéje lenteleje esantis serijos numeris (13) yra skirtsas jusy lazerio spindulio imtuvui vienareiks-miskai identifikuoti.

Informacija apie triukšma

Pagal A skele vieno metro atstumu ismatuotas garsinio signalo garso slegio lygis yra 80 dB(A).

Nelaiky kite lazerio spindulio imtuvo prie pat ausies!

Montavimas

Bateriju idejimas/keitimas

Lazerio spindulio imtuva patariama naudoti su sarminémis mangano baterijomis.

J isore patraukite bateriju skyriaus dangtelio fiksatoriu (15) ir atidarykite bateriju skyriaus dangtelj (14). Jdekite baterijas.

Atkreipkite demesj, kad poliai butu nukreipti, kaip nurodyta ant bateriju skyriaus dangtelio.

Kai baterijos issikrauna, prada mirkseti jspejamasis bateriju indicatorius (3). Su lazerio spindulio imtuvu dar galima dirbti apie 2 val.

Visada kartu pakeiskite visas baterijas. Naudokite tik viento gamintojo ir vienodos talpos baterijas.

Jei lazerio spindulio imtuvo ilgesnj laika nenaudosite, išimkite is je baterijas. Il-gesnj laika laikant baterijas lazerio spindulio imtue, del korozijos jos gali pradeti irti in savaime išsikrauti.

Naudiojimas

Paruosimas naudoti

Saugokite lazerio spindulio imtuva nuo dregmés ir tiesioginiu saules spinduliu.
Saugokite lazerio spindulio imtuva nuo ypač aukstos ir Žemos temperatūros bei temperatūros svyravimu. Pviz., nepalikite jo ilgesnj laika automobilyje. Esant didesniems temperatūros svyravimams, pries pradédami lazerio spindulio imtuva naudoti, palaukite, kol stabilizuosis jo temperatūra. Esant ypač aukstai ar Žemai temperatūrai arba temperatūros svyravimams, gali buti pakenkiamala lazerio spindulio imtuvo tikslui.

Lazerio spindulio imtuva nuo linjinio lazerinio nivelyro pastatykite ne mazesniu kaip 5 m atstumu. Jsitikinkite, kad imtuvas tinkamai jsistate linijiniame lazeriniame nivelyre.Pasiri- nkite veikimo rezima, kuriam esant butu sukuriama tik viena horizontali arba tik vena vertikali lazerio plokstuma.

Nuoroda: nepasirinkite rezimo, kuriuo veikiant vienu metu sukuriamos horizontali ir vertikali lazerio plokstumos (kryzminiu liniju rezimo), priesingu atveju gali buti rodomi klaidingi lazerio spindulio aukscio rodmenys.

Lazerio spindulio imtuva padekite taip, kad lazerio spindulys galetu pasiekti lazerio spindulio imtuvo zona (9). Prietaisa nukreipkite taip, kad lazerio spindulys eitu skersai per lazerio spindulio imtuvo zona (kaip pavaizduota pav.).

ljungimas ir isjungimas

• Ijungiant lazerio spindulio imtuva pasigirsta garsus signalas. Todél lazerio spindulio imtuva ijungimo metu laikykite toliau nuo savo ir kitu zmoniu klausos organu. Garsus signalas gali pakenkti klausai.

Noredami lazerio spindulio imtuva jjungti, paspauskite jjungimo-iszungimo mygtuka (2). Trumpam jsiziebia visi sviesadiodziai indicatoriai ir pasigirsta garsinis signalas.

Lazerio spindulio imtuva jjungus visada buna nustatyas mazas garso stiprumas ir „tiklus" imtuvo jutiklio tikslumas.

Noredami lazerio spindulio imtuvagjungti, dar karta paspauskite jjungimo-isjungimo mygtuka (2). Priesisjungiant trumpam uzsidega visi sviesadiodziai indicatoriairpasigirsta trys garsinai signalai.Busenos indicatorius (3) uzgesta.

Jei apie 20 min nepaspaudžiamas joks lazerio spindulio imtuvo mygtukas, o lazerio spindulio imtuvo zonos (9) 20 min nepasiekia joks lazerio spindulys, kad butu tausojamos baterijos, lazerio spindulio imtivas automatiskai issijungia.

216 | Lietuviu k.

Vidurio linijos rodmens nustatymo pasirinkimas

Matavimo tikslumo nustatymo mygtuku (1) galite nustatyti, kokiu tikslumu lazerio spinulio padetis lazerio spindulio imtuvo zonoje bus parodoma kaip esanti „viduryje":

• imtuvo jutiklio tikslumas „tikslus" (LED vidurio linja (7) mirksi),
• imtuvo jutiklio tikslumas „apytikslis" (LED krypties indikatorialiai „Lazerio spindulys virš vidurio linijos" (6) ir „Lazerio spindulys šemiau vidurio linijos" (8) mirksi).

Krypties indicatorialia

• priekinéje ir užpakinaléje lazerio spindulio imtuvo puseje krypties indicatorialis „Lazerio spindulys virš vidurio linjos" (6), „Lazerio spindulys šemiau vidurio linijos" (8) arba vidurio linijos indicatorium (7),

• pasirinktinai garso signalu.

Lazerio spindulio imtugas per zemai: jei lazerio spindulys eina per lazerio spindulio imtuvo zonos (9) virsutine puse, sviecia krypties indicatoriai „Lazerio spindulys virs vidurio linijos" (6).

Esant jjungtam garsiniam signalui, pasigirsta auksto daznio signalas.

Lazerio spindulio imtuva stumkite rodyklès kryptimi aukstyn.

Lazerio spindulio imtuvas per aukstai: jei lazerio spindulys eina per lazerio spindulio imtuvo zonos (9) apatine puse, šviečia krypties indicatoriali „Lazerio spindulys Žemiau vidurio linijos“ (8).

Esant jjungtam garsiniam signalui, pasigirsta zenmo daznio signalas.

Lazerio spindulio imtuva stumkite rodyklès kryptimiŽemyn.

Lazerio spindulio imtuvas viduryje: jei lazerio spindulys eina per lazerio spindulio imtuvo zona (9) vidurines Žymès (12) aukstyje, šviečia vidurines Žymès indicatoriali (7).

Esant jjungtam garsiniam signalui, pasigirsta nuolatinis signalas.

Garsinis lazerio spindulio pranešimo signalas

Apie lazerio spindulio padetj lazerio spindulio imtuvo zonoje (9) gali pranesti garsinis signalas.

Garso stipruma galite keisti arba garsinj signalagalite ijsungti.

Noredami pakeisti garsinio signalo stipruma arba signala isjungti, spauskite garsinio signalo mygtuka (4). Kai garso stiprumas mazas, pasigirsta trumpas garsinis signalas ir jsiziebia sviesadiodis vidurio zymes indicatorius (7), kai garso stiprumas didelis, pasigirsta trumpas garsinis signalas ir jsiziebia sviesadiodziai krypties indicatorai (6), (7) ir (8), kai garsinis signalas isjungtas, sviesadiodziai indicatorai buna uzgese.

Nepriklausomai nuo garsinio signalo nustatymo, kiekvienakart paspaudus lazerio spindulio mygtuka, kaip patvirtinimas pasigirsta trumpas mazo garso stiprumo signalas.

Darbo patarimai

Zymejimas

Lazerio spindulio imtuva visada laikykite švaru.

Nepanardinkite lazerio spindulio imtuvo j vandenj ir kitokius skyscius.

Visus nešvarumus nuvalykite dregnu minkstu skudureliu. Nenaudokite valymo priemoniigir tirpikliu.

Klientu aptarnavimo skyrius ir konsultavimo tarryba

Klientu aptarnavimo skyriije gausite atsakymus j klausimus, susijusius su jusy gaminio remontu, technine prieziura bei atsarginemis dalimis. Detalius brezinius ir informacijos api esatargines dorsi nasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarrybos specialistai mielai pakonsultuos Jus apiie gaminius ir jy pa-pildomajranga.

leškant informacijos ir užsakant atsargines dalis prasome butinai nurodyti dešimtzenklj gaminio numeri, esanti firminëje lenteleëje.

Lietuva

Bosch jrankiu servisas

Informacijos tarnyba: [phone]

Irankiu remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninés priežiūros skyriaus adresus rasite Čia:

Lazerio spindulio imtugas, papildoma jranga ir pakuotes turi buti surenkami ir perdirbami aplinkai nekenksmingu budu.

Lazerio spindulio imtuvo ir bateriju nemeskite i buitiniu atlieku konteineri!

Tik ES šalims:

Pagal Europos direktyva 2012/19/ES del elektrós ir elektronínes jrangos atlieku ir šios direktyvos Perkinsimo nacionalteisaktus nebetinkami naudoti lazerio spindulio imtuvalir pagal Europos direktyva 2006/66EB paazeisti ir susidéveje akumuliatorialiai/baterijos turi buti surenkami atskirai ir perdirbami aplinkai nekensmingu budu.

Netinkamai pašalintos elektrós ir elektronínes jrangos atliekos del galimů pavojingu medziagú gali tureti Žalingá poveikj aplinkai ir Žmoniú sveikatai.
