NÁVOD K OBSLUZE LR 6 Professional BOSCH

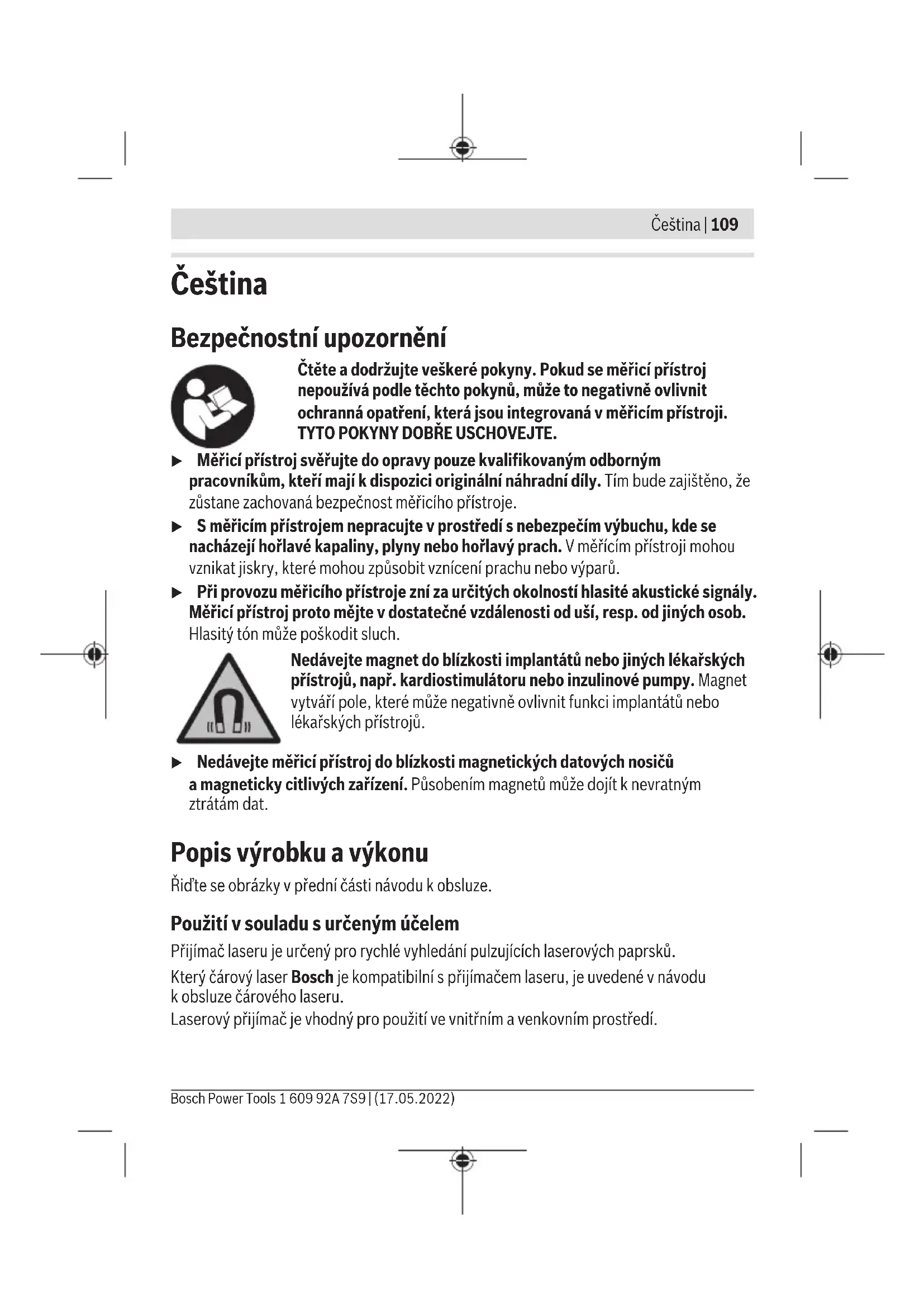

(1608M00C1L) (17) Otočné tlačítko držáku

(18) Vodicí kolejnice

(20) Tlačítko pro uvolnění aretace

(21) Referenční středová čára na držáku

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Technické údaje Laserový přijímač LR 6 Číslo zboží 3 601 K69 H.. Pracovní dosah

1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsČeština | 111 Laserový přijímač LR 6 Přijímací úhel 90° Přesnost příjmu

– „jemná“ ±1mm – „hrubá“ ±3mm Provozní teplota −10°Caž+50°C Skladovací teplota −20°Caž+70°C Max. nadmořská výška pro použití 2000m Relativní vlhkost vzduchu max. 90% Stupeň znečištění podle IEC61010-1 2

Baterie 2×1,5V LR3(AAA) Provozní doba cca 30h Hmotnost podle EPTA-Procedure01:2014 0,12kg Rozměry (délka × šířka × výška) 69×28×123mm Stupeň krytí IP54 (ochrana proti prachu astříkající vodě) A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. přímé sluneční záření). B) X: maximální pracovní dosah spřijímačem laseru podle návodu kobsluze použitého čárového laseruBosch C) závisí na vzdálenosti mezi přijímačem laseru ačárovým laserem D) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením. Kjednoznačné identifikaci laserového přijímače slouží sériové číslo (13) na typovém štítku. Informace ohluku Hladina akustického tlaku typuA akustického signálu činí ve vzdálenosti jednoho metru80dB(A). Nedávejte přijímač laseru těsně kuchu! Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)112 | Čeština Montáž Vložení/výměna baterií Pro provoz přijímače laseru se doporučuje používání alkalicko-manganových baterií. Vytáhněte aretaci (15) krytu přihrádky pro baterie ven aodklopte kryt přihrádky pro baterie (14). Vložte baterie. Přitom dodržujte správnou polaritu podle vyobrazení na krytu přihrádky pro baterie. Když jsou baterie slabé, začne blikat ukazatel stavu(3). Spřijímačem laser lze pracovat ještě cca 2hodiny. Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce ase stejnou kapacitou. u Když laserový přijímač delší dobu nepoužíváte, vyjměte zněj baterie. Při delším skladování vlaserovém přijímači mohou baterie zkorodovat asamy se vybít. Provoz Uvedení do provozu u Chraňte přijímač laseru před vlhkem apřímým slunečním zářením. u Nevystavujte laserový přijímač extrémním teplotám nebo kolísání teplot. Nenechávejte ho např. delší dobu ležet vautě. Při větších teplotních výkyvech nechte přijímač laseru nejprve vytemperovat, než jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přijímače laseru. Umístění přijímače laseru (vizobrázekA) Přijímač laseru umístěte minimálně5m od čárového laseru. Zajistěte, aby byl na čárovém laseru aktivní režim přijímače. Zvolte druh provozu, při kterém se promítá buď jen vodorovná, nebo jen svislá laserová čára. Upozornění: Nevolte druh provozu svodorovnou asvislou laserovou čárou současně (provoz křížových čar), protože se může vyskytnout chybné zobrazení výšky laserového paprsku. Laserový přijímač umístěte tak, aby laserový paprsek dosáhl přijímacího pole (9). Vyrovnejte jej tak, aby laserový paprsek probíhal napříč přijímacím polem (jak je zobrazeno na obrázku). 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsČeština | 113 Zapnutí avypnutí u Při zapnutí laserového přijímače zazní hlasitý akustický signál. Proto laserový přijímač při zapnutí držte vdostatečné vzdálenosti od ucha, resp. ostatních osob. Hlasitý tón může poškodit sluch. Pro zapnutí laserového přijímače stiskněte tlačítko zapnutí/vypnutí(2). Všechny LED se krátce rozsvítí azazní akustický signál. Po zapnutí přijímače laseru je vždy nastavená nízká hlasitost a„jemná“ přesnost příjmu. Pro vypnutí přijímače laseru znovu stiskněte tlačítko zapnutí/vypnutí(2). Všechny LED se před vypnutím krátce rozsvítí azazní tři akustické signály. Ukazatel stavu(3) zhasne. Pokud cca 20min nestisknete žádné tlačítko na laserovém přijímači ana přijímací pole(9) nedopadne 20min laserový paprsek, laserový přijímač se pro úsporu baterie automaticky vypne. Volba nastavení ukazatele středové osy Pomocí tlačítka nastavení přesnosti příjmu(1) můžete stanovit, sjakou přesností se má zobrazovat poloha laserového paprsku na přijímacím poli jako středová: – přesnost příjmu „jemná“ (bliká LED středová osa(7)), – přesnost příjmu „hrubá“ (blikají LED ukazatele směru „laserový paprsek nad středovou osou“(6) a„laserový paprsek pod středovou osou“(8)). Směroví ukazatelé Poloha laserového paprsku na přijímacím poli(9) se zobrazuje: – pomocí LED ukazatelů směru „laserový paprsek nad středovou osou“(6), „laserový paprsek pod středovou osou“(8), resp. středová osa(7) na přední azadní straně přijímače laseru, – volitelně akustickým signálem. Přijímač laseru příliš nízko: Když laserový paprsek dopadá na horní polovinu přijímacího pole(9), svítí LED ukazatele směru „laserový paprsek nad středovou osou“(6). Při zapnutém akustickém signálu zní signál vysoké frekvence. Pohybujte přijímačem laseru ve směru šipky nahoru. Přijímač laseru příliš vysoko: Když laserový paprsek dopadá na dolní polovinu přijímacího pole(9), svítí LED ukazatele směru „laserový paprsek pod středovou osou“(8). Při zapnutém akustickém signálu zní signál nízké frekvence. Pohybujte přijímačem laseru ve směru šipky dolů. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)114 | Čeština Přijímač laseru uprostřed: Když laserový paprsek dopadá na přijímací pole(9) ve výši středové rysky(12), svítí LED středová osa(7). Při zapnutém akustickém signálu zní nepřetržitý signál. Akustický signál pro indikaci laserového paprsku Polohu laserového paprsku na přijímacím poli (9) lze zobrazit pomocí akustického signálu. Hlasitost můžete změnit nebo akustický signál vypnout. Pro změnu, resp. vypnutí akustického signálu stiskněte tlačítko akustického signálu(4). Při nízké hlasitosti zazní krátký akustický signál arozsvítí se LED středová osa(7), při vysoké hlasitosti zazní krátký akustický signál arozsvítí se LED ukazatele směru(6), (7) a(8), při vypnutém akustickém signálu LED ukazatele nesvítí. Nezávisle na nastavení akustického signálu zazní při každém stisknutí tlačítka na přijímači laseru jako potvrzení krátký tón snízkou hlasitostí. Pracovní pokyny Označení Na středové rysce(12) vpravo avlevo na přijímači laseru můžete označit polohu laserového paprsku, když probíhá středem přijímacího pole(9). Dbejte na to, aby byl laserový přijímač při označování vyrovnán přesně svisle (uvodorovného laserového paprsku), resp. vodorovně (usvislého laserového paprsku), poněvadž jinak budou rysky vůči laserovému paprsku přesazené. Upevnění smagnetem (viz obrázek B) Není-li bezpodmínečně nutné bezpečné upevnění, můžete laserový přijímač připevnit kocelovým dílům pomocí magnetů (10). Údržba aservis Údržba ačištění Laserový přijímač udržujte stále čistý. Laserový přijímač neponořujte do vody nebo jiných kapalin. Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla. Zákaznická služba aporadenství ohledně použití Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě vašeho výrobku atéž knáhradním dílům. Rozkladové výkresy ainformace onáhradních dílech najdete také na: 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsČeština | 115 www.bosch-pt.com Vpřípadě dotazů knašim výrobkům apříslušenství vám ochotně pomůže poradenský tým Bosch. Vpřípadě veškerých otázek aobjednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: +420 519 305700 Fax: +420 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch-pt.cz Další adresy servisů najdete na: www.bosch-pt.com/serviceaddresses Likvidace Laserový přijímač, příslušenství aobaly je třeba odevzdat kekologické recyklaci. Laserové přijímače abaterie nevyhazujte do domovního odpadu! Pouze pro zeměEU: Podle evropské směrnice 2012/19/EU oodpadních elektrických aelektronických zařízeních ajejího provedení ve vnitrostátním právu se musí již nepoužitelné přijímače laseru apodle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/ baterie shromažďovat odděleně aodevzdat kekologické recyklaci. Při nesprávné likvidaci mohou odpadní elektrická aelektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí alidské zdraví. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)116 | Slovenčina Slovenčina Bezpečnostné upozornenia Prečítajte si adodržiavajte všetky pokyny. Pokiaľ merací prístroj nebudete používať vsúlade stýmito pokynmi, môžete nepriazni- vo ovplyvniť integrované ochranné opatrenia vmeracom prí- stroji. TIETO POKYNY DOBRE USCHOVAJTE. u Opravu meracieho prístroja zverte len kvalifikovanému odbornému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť mera- cieho prístroja zostane zachovaná. u Smeracím prístrojom nepracujte vprostredí snebezpečenstvom výbuchu, vktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Vtomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť. u Pri prevádzke meracieho prístroja znejú za určitých okolností hlasité akustické signály. Merací prístroj preto držte pri zapnutí v bezpečnej vzdialenosti od ucha, príp. iných osôb. Hlasný zvuk by mohol spôsobiť poškodenie sluchových orgánov. Magnet nedávajte do blízkosti implantátov alebo iných medicín- skych zariadení, ako sú napr. kardiostimulátory alebo inzulínové pumpy. Magnetvytvára magnetické pole, ktoré môže nepriaznivo ovplyvniť funkciu implantátov alebo medicínskych zariadení. u Merací prístroj nedávajte do blízkosti magnetických dátových nosičov amagne- ticky citlivých zariadení. Následkom účinku magnetov by mohlo dôjsť knenávratnej strate uložených údajov. Opis výrobku avýkonu Prosím, všimnite si obrázky vprednej časti návodu na používanie. Používanie vsúlade surčením Tento laserový prijímač je určený na rýchle vyhľadanie pulzujúceho laserového lúča. To, ktorý líniový laserBosch je kompatibilný slaserovým prijímačom, zistíte vnávode na obsluhu líniového lasera. Laserový prijímač je vhodný na používanie vinteriéri avexteriéri. 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsSlovenčina | 117 Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie laserového prijímača na grafickej strane. (1) Tlačidlo nastavenia presnosti príjmu (2) Vypínač (3) Stavová indikácia (4) Tlačidlo zvukového signálu (5) Reproduktor (6) LED indikácia smeru „Laserový lúč nad stredovou líniou“ (7) LED stredovej línie (8) LED indikácia smeru „Laserový lúč pod stredovou líniou“ (9) Políčko príjmu laserového lúča (10) Magnety (11) Vodiaca drážka pre držiak (12) Stredová značka (13) Sériové číslo (14) Veko priehradky na batérie (15) Aretácia veka priehradky na batérie (16) Držiak
