NÁVOD K OBSLUZE LR 7 Professional BOSCH

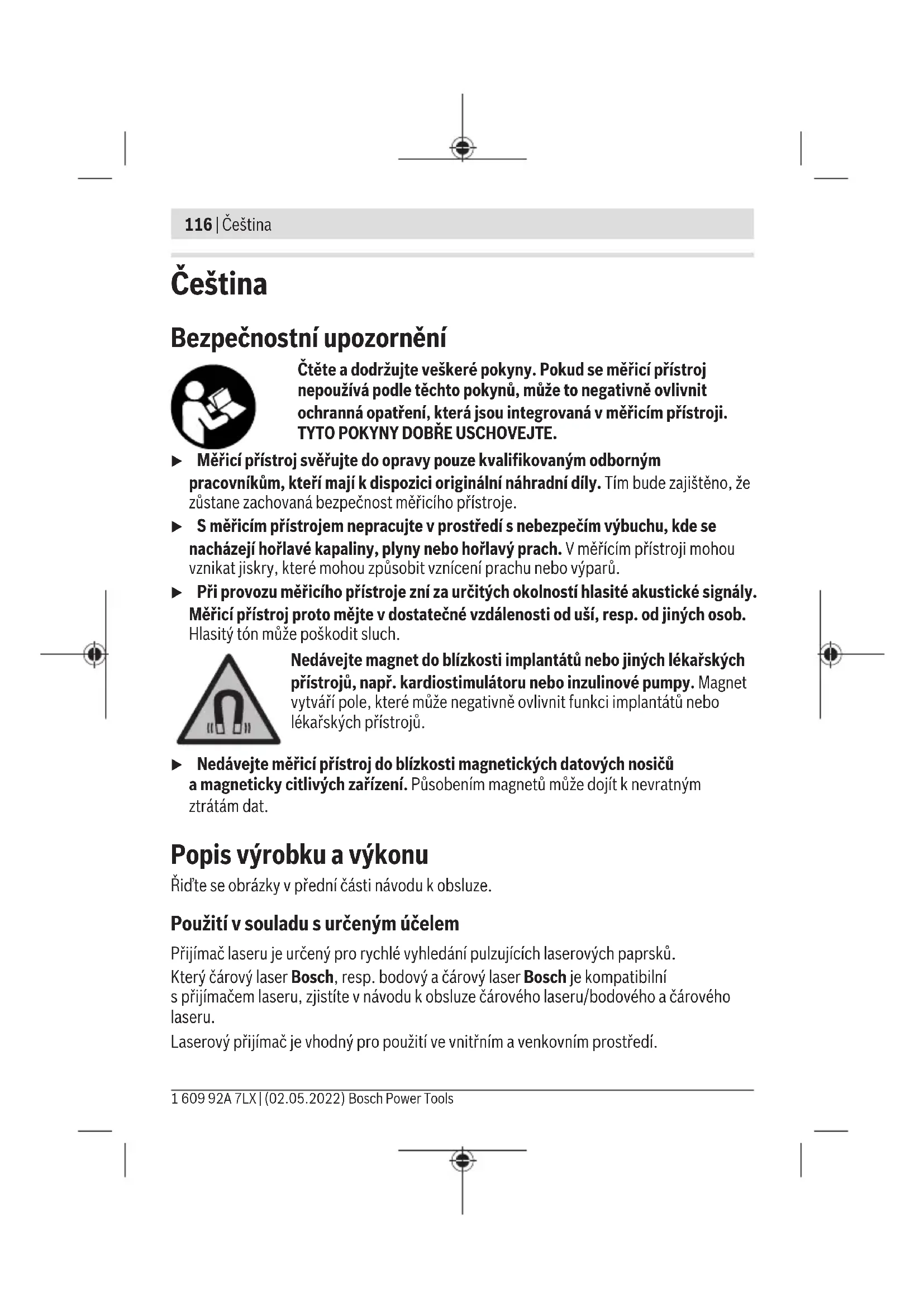

(1608M00C1L) (17) Otočné tlačítko držáku

(18) Vodicí kolejnice

(20) Tlačítko pro povolení aretace

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Zobrazované prvky (a) Výstraha baterie (b) Ukazatel směru „laserový paprsek pod středovou osou“ (c) Ukazatel středové osy (d) Ukazatel směru „laserový paprsek nad středovou osou“ (e) Ukazatel přesnosti příjmu „hrubá“ Bosch Power Tools 1 609 92A 7LX | (02.05.2022)118 | Čeština (f) Ukazatel přesnosti příjmu „jemná“ (g) Ukazatel akustického signálu Technické údaje Přijímač laseru LR 7 Číslo zboží 3 601 K69 J.. Pracovní dosah

Přijímací úhel 90° Přesnost příjmu

– „jemná“ ±1mm – „hrubá“ ±3mm Provozní teplota −10°Caž+50°C Skladovací teplota −20°Caž+70°C Max. nadmořská výška pro použití 2000m Relativní vlhkost vzduchu max. 90% Stupeň znečištění podle IEC61010-1 3

Baterie 2×1,5V LR6(AA) Provozní doba cca 30h Hmotnost podle EPTA-Procedure01:2014 0,15kg Rozměry (délka × šířka × výška) 73×28×137mm Stupeň krytí IP54 (ochrana proti prachu astříkající vodě) A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. přímé sluneční záření). B) X: maximální pracovní dosah spřijímačem laseru podle návodu kobsluze použitého čárového laseruBosch, resp. bodového ačárového laseruBosch C) závisí na vzdálenosti mezi přijímačem laseru ačárovým laserem/bodovým ačárovým laserem D) Vyskytlo se vodivé znečištění nebo suché, nevodivé znečištění, které se stává vodivým očekávanou kondenzací. Za těchto podmínek je výrobek normálně chráněn proti přímému slunečnímu záření, srážkám aplnému tlaku větru, ale nejsou kontrolovány teplota ani vlhkost vzduchu. Kjednoznačné identifikaci laserového přijímače slouží sériové číslo (12) na typovém štítku. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsČeština | 119 Informace ohluku Hladina akustického tlaku typuA akustického signálu činí ve vzdálenosti jednoho metru80dB(A). Nedávejte přijímač laseru těsně kuchu! Montáž Vložení/výměna baterií Pro provoz přijímače laseru se doporučuje používání alkalicko-manganových baterií. Vytáhněte aretaci (14) krytu přihrádky pro baterie ven aodklopte kryt přihrádky pro baterie (13). Vložte baterie. Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně přihrádky baterie. Když se výstraha baterie (a) zobrazí na displeji (6) poprvé, lze přijímač laseru používat ještě cca 2h. Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce ase stejnou kapacitou. u Když laserový přijímač delší dobu nepoužíváte, vyjměte zněj baterie. Při delším skladování vlaserovém přijímači mohou baterie zkorodovat asamy se vybít. Provoz Uvedení do provozu u Chraňte přijímač laseru před vlhkem apřímým slunečním zářením. u Nevystavujte laserový přijímač extrémním teplotám nebo kolísání teplot. Nenechávejte ho např. delší dobu ležet vautě. Při větších teplotních výkyvech nechte přijímač laseru nejprve vytemperovat, než jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přijímače laseru. Umístění přijímače laseru (vizobrázekA) Přijímač laseru umístěte minimálně5m od čárového laseru, resp. bodového ačárového laseru. Zajistěte, aby byl na čárovém laseru, resp. bodovém ačárovém laseru aktivní režim přijímače. Zvolte druh provozu, při kterém se promítá buď jen vodorovný, nebo jen svislý laserový paprsek. Upozornění: Nevolte druh provozu svodorovným asvislým laserovým paprskem (provoz křížových čar), protože se může vyskytnout chybné zobrazení výšky laserového paprsku. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)120 | Čeština Laserový přijímač umístěte tak, aby laserový paprsek dosáhl přijímacího pole (5). Vyrovnejte jej tak, aby laserový paprsek probíhal napříč přijímacím polem (jak je zobrazeno na obrázku). Zapnutí avypnutí u Při zapnutí laserového přijímače zazní hlasitý akustický signál. Proto laserový přijímač při zapnutí držte vdostatečné vzdálenosti od ucha, resp. ostatních osob. Hlasitý tón může poškodit sluch. Pro zapnutí laserového přijímače stiskněte tlačítko zapnutí/vypnutí (3). Všechny ukazatelé na displeji atéž všechny LED se krátce rozsvítí azazní akustický signál. Po zapnutí přijímače laseru je vždy nastavená střední hlasitost apřesnost příjmu „jemná“. Pro vypnutí přijímače laseru znovu stiskněte tlačítko zapnutí/vypnutí(3). Všechny LED avšechny ukazatele na displeji se před vypnutím krátce rozsvítí azazní akustický signál. Pokud cca20min nestisknete žádné tlačítko na přijímači laseru ana přijímací pole(5) nedopadne20min laserový paprsek, přijímač laseru se pro úsporu baterie automaticky vypne. Vypnutí je indikováno krátkým rozsvícením všech LED avšech ukazatelů na displeji azazněním akustického signálu. Volba nastavení ukazatele středové osy Pomocí tlačítka nastavení přesnosti příjmu(2) můžete stanovit, sjakou přesností se má zobrazovat poloha laserového paprsku na přijímacím poli jako „střední“: – přesnost příjmu „jemná“ (ukazatel(f) na displeji), – přesnost příjmu „hrubá“ (ukazatel(e) na displeji). Směroví ukazatelé Poloha laserového paprsku na přijímacím poli(5) se zobrazuje: – pomocí ukazatelů směru „laserový paprsek pod středovou osou“(b), „laserový paprsek nad středovou osou“(d), resp. středové osy(c) na displeji(6) na přední straně přijímače laseru, – pomocí LED ukazatelů směru „laserový paprsek pod středovou osou“(9), „laserový paprsek nad středovou osou“(11), resp. středové osy(15) na zadní straně přijímače laseru, – volitelně pomocí akustického signálu (viz „Akustický signál pro indikaci laserového paprsku“, Stránka121). Přijímač laseru příliš nízko: Prochází-li laserový paprsek horní polovinou přijímacího pole(5), svítí na displeji ukazatel směru „laserový paprsek nad středovou osou“(d) apříslušná LED „laserový paprsek nad středovou osou“(11). 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsČeština | 121 Při zapnutém akustickém signálu zní signál vysoké frekvence. Pohybujte přijímačem laseru ve směru šipky nahoru. Přijímač laseru příliš vysoko: Prochází-li laserový paprsek dolní polovinou přijímacího pole(5), svítí na displeji ukazatel směru „laserový paprsek pod středovou osou“(b) apříslušná LED „laserový paprsek pod středovou osou“(9). Při zapnutém akustickém signálu zní signál nízké frekvence. Pohybujte přijímačem laseru ve směru šipky dolů. Přijímač laseru uprostřed: Prochází-li laserový paprsek přijímacím polem(5) ve výši středové rysky(10), svítí na displeji ukazatel středové osy(c) aodpovídající LED středové osy(15). Při zapnutém akustickém signálu zní nepřetržitý signál. Akustický signál pro indikaci laserového paprsku Polohu laserového paprsku na přijímacím poli (5) lze zobrazit pomocí akustického signálu. Hlasitost můžete změnit nebo akustický signál vypnout. Chcete-li změnit, resp. vypnout akustický signál, stiskněte tlačítko pro akustický signál (4), až se na displeji zobrazí požadovaná hlasitost. Při nízké hlasitosti se na displeji objeví ukazatel akustického signálu (g) sjedním proužkem, při vysoké hlasitosti se 3proužky, při vypnutém akustickém signálu se neobjeví. Nezávisle na nastavení akustického signálu zazní při každém stisknutí tlačítka na přijímači laseru jako potvrzení krátký tón snízkou hlasitostí. Podsvícení Podsvícení ukazatele je při zapnutí přijímače laseru zapnuté splnou intenzitou. Není-li po dobu 2minut rozpoznán žádný laserový paprsek anestisknete-li žádné tlačítko na přijímači laseru, sníží se podsvícení o50%. Podsvícení můžete vypnout. Podržte minimálně 2sekundy stisknuté tlačítko nastavení přesnosti příjmu(2) atlačítko akustického signálu(4). Pracovní pokyny Označení Na středové rysce(10) vpravo avlevo na přijímači laseru můžete označit polohu laserového paprsku, když probíhá středem přijímacího pole(5). Dbejte na to, aby byl laserový přijímač při označování vyrovnán přesně svisle (uvodorovného laserového paprsku), resp. vodorovně (usvislého laserového paprsku), poněvadž jinak budou rysky vůči laserovému paprsku přesazené. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)122 | Čeština Upevnění smagnetem (viz obrázek B) Není-li bezpodmínečně nutné bezpečné upevnění, můžete laserový přijímač připevnit kocelovým dílům pomocí magnetů (7). Údržba aservis Údržba ačištění Laserový přijímač udržujte stále čistý. Laserový přijímač neponořujte do vody nebo jiných kapalin. Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla. Zákaznická služba aporadenství ohledně použití Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě vašeho výrobku atéž knáhradním dílům. Rozkladové výkresy ainformace onáhradních dílech najdete také na: www.bosch-pt.com Vpřípadě dotazů knašim výrobkům apříslušenství vám ochotně pomůže poradenský tým Bosch. Vpřípadě veškerých otázek aobjednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: +420 519 305700 Fax: +420 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch-pt.cz Další adresy servisů najdete na: www.bosch-pt.com/serviceaddresses Likvidace Laserový přijímač, příslušenství aobaly je třeba odevzdat kekologické recyklaci. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsSlovenčina | 123 Laserové přijímače abaterie nevyhazujte do domovního odpadu! Pouze pro zeměEU: Podle evropské směrnice 2012/19/EU oodpadních elektrických aelektronických zařízeních ajejího provedení ve vnitrostátním právu se musí již nepoužitelné přijímače laseru apodle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/ baterie shromažďovat odděleně aodevzdat kekologické recyklaci. Při nesprávné likvidaci mohou odpadní elektrická aelektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí alidské zdraví. Slovenčina Bezpečnostné upozornenia Prečítajte si adodržiavajte všetky pokyny. Pokiaľ merací prístroj nebudete používať vsúlade stýmito pokynmi, môžete nepriazni- vo ovplyvniť integrované ochranné opatrenia vmeracom prí- stroji. TIETO POKYNY DOBRE USCHOVAJTE. u Opravu meracieho prístroja zverte len kvalifikovanému odbornému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť mera- cieho prístroja zostane zachovaná. u Smeracím prístrojom nepracujte vprostredí snebezpečenstvom výbuchu, vktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Vtomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť. u Pri prevádzke meracieho prístroja znejú za určitých okolností hlasité akustické signály. Merací prístroj preto držte pri zapnutí v bezpečnej vzdialenosti od ucha, príp. iných osôb. Hlasný zvuk by mohol spôsobiť poškodenie sluchových orgánov. Magnet nedávajte do blízkosti implantátov alebo iných medicín- skych zariadení, ako sú napr. kardiostimulátory alebo inzulínové pumpy. Magnetvytvára magnetické pole, ktoré môže nepriaznivo ovplyvniť funkciu implantátov alebo medicínskych zariadení. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)124 | Slovenčina u Merací prístroj nedávajte do blízkosti magnetických dátových nosičov amagne- ticky citlivých zariadení. Následkom účinku magnetov by mohlo dôjsť knenávratnej strate uložených údajov. Opis výrobku avýkonu Prosím, všimnite si obrázky vprednej časti návodu na používanie. Používanie vsúlade surčením Tento laserový prijímač je určený na rýchle vyhľadanie pulzujúceho laserového lúča. Vhodný líniový laserBosch alebo bodový alíniový laserBosch pre laserový prijímač náj- dete vnávode na obsluhu líniového lasera/bodového alíniového lasera. Laserový prijímač je vhodný na používanie vinteriéri avexteriéri. Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie laserového prijímača na grafickej strane. (1) Reproduktor (2) Tlačidlo nastavenia presnosti príjmu (3) Vypínacie tlačidlo (4) Tlačidlo zvukového signálu (5) Políčko príjmu laserového lúča (6) Displej (7) Magnety (8) Vodiaca drážka pre držiak (9) LED indikácia smeru „Laserový lúč pod stredovou líniou“ (10) Stredová značka (11) LED indikácia smeru „Laserový lúč nad stredovou líniou“ (12) Sériové číslo (13) Veko priehradky na batérie (14) Aretácia veka priehradky na batérie (15) LED stredovej línie (vzadu) (16) Držiak
