РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LR 7 Professional BOSCH

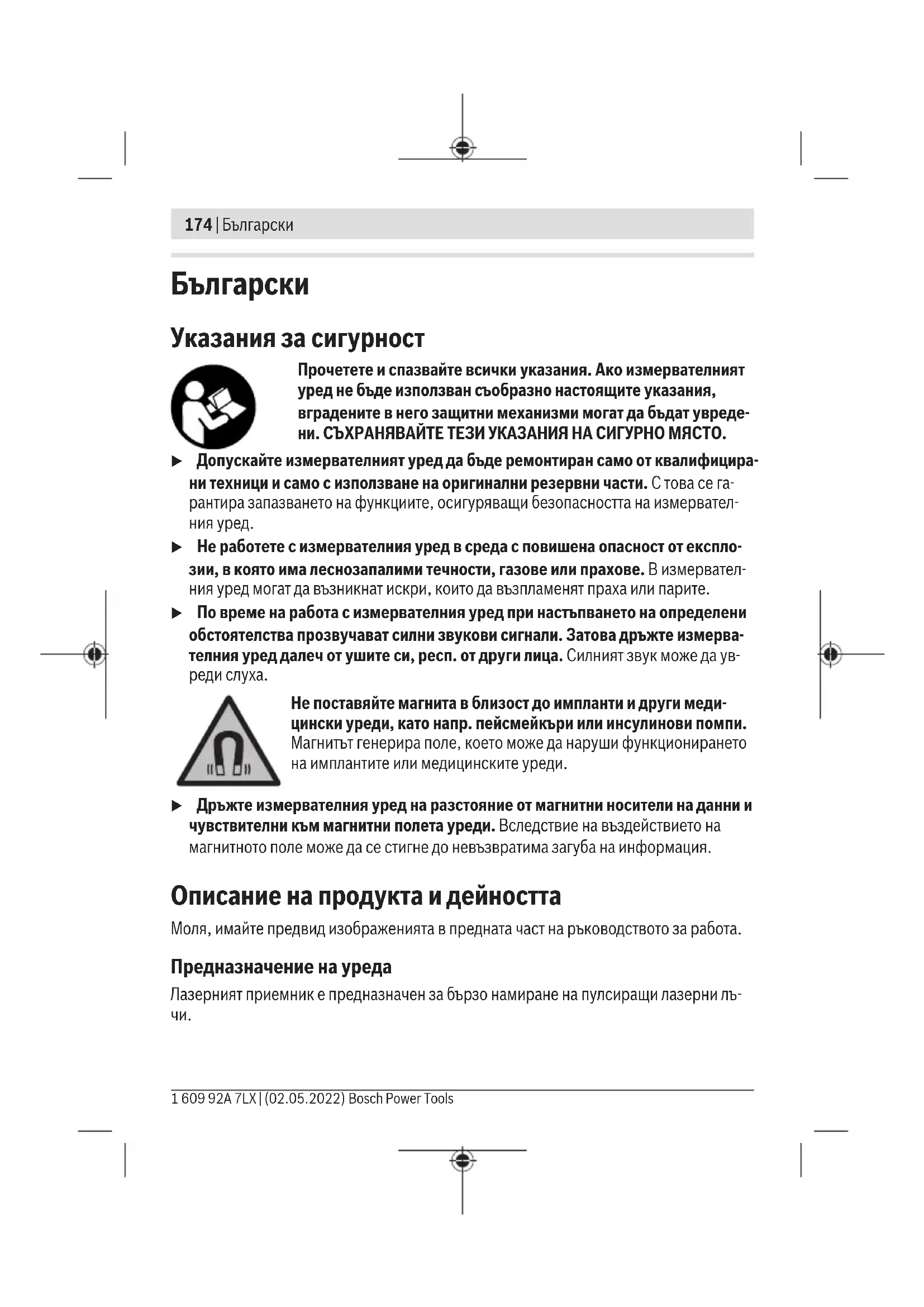

Указания за сигурност Прочетете и спазвайте всички указания. Ако измервателният уред не бъде използван съобразно настоящите указания, вградените в него защитни механизми могат да бъдат увреде- ни. СЪХРАНЯВАЙТЕ ТЕЗИ УКАЗАНИЯ НА СИГУРНО МЯСТО. u Допускайте измервателният уред да бъде ремонтиран само от квалифицира- ни техници и само с използване на оригинални резервни части. С това се га- рантира запазването на функциите, осигуряващи безопасността на измервател-

u Не работете с измервателния уред в среда с повишена опасност от експло- зии, в която има леснозапалими течности, газове или прахове. В измервател- ния уред могат да възникнат искри, които да възпламенят праха или парите. u По време на работа с измервателния уред при настъпването на определени обстоятелства прозвучават силни звукови сигнали. Затова дръжте измерва- телния уред далеч от ушите си, респ. от други лица. Силният звук може да ув- реди слуха. Не поставяйте магнита в близост до импланти и други меди- цински уреди, като напр. пейсмейкъри или инсулинови помпи. Магнитътгенерира поле, което може да наруши функционирането на имплантите или медицинските уреди. u Дръжте измервателния уред на разстояние от магнитни носители на данни и чувствителни към магнитни полета уреди. Вследствие на въздействието на магнитното поле може да се стигне до невъзвратима загуба на информация. Описание на продукта и дейността Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на уреда Лазерният приемник е предназначен за бързо намиране на пулсиращи лазерни лъ-

1 609 92A 7LX | (02.05.2022) Bosch Power ToolsБългарски | 175 КойBosch линеен лазер, респ.Bosch точков и линеен лазер е съвместим с лазер- ния приемник ще разберете от инструкцията за експлоатация на линейния/точковия и линеен лазер. Лазерният приемник е подходящ за ползване в закрити помещения и на открито. Изобразени елементи Номерирането на изобразените компоненти се отнася до показването на лазерния приемник върху графичната страница. (1) Високоговорител (2) Бутон за настройка на точност на приемане (3) Пусков прекъсвач (4) Бутон за звуков сигнал (5) Светлочувствително поле (6)

(8) Направляващ канал за статив (9) Светодиодната индикация за посока "Лазерен лъч под средната линия" (10) Централна маркировка (11) Светодиодната индикация за посока "Лазерен лъч над средната линия" (12) Сериен номер (13) Капак на гнездото за батерии (14) Застопоряване на капака на гнездото за батерии (15) Светодиодна средна линия (отзад) (16)

(1608M00C1L) (17) Въртящо се копче на стойката

(18) Направляваща шина

(19) Застопоряващ механизъм на поставката

(20) Бутон за освобождаване на блокировката

Изобразените на фигурите и описаните допълнителни приспособления не са включе- ни в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни прис- пособления. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)176 | Български Елементи на дисплея (a) Символ за изтощени батерии (b) Индикация за посока "Лазерен лъч под средната линия" (c) Индикатор средна линия (d) Индикация за посока "Лазерен лъч над средната линия" (e) Индикатор точност на приемане "груба" (f) Индикатор точност на приемане "висока" (g) Индикатор за звуков сигнал Технически данни Лазерен приемник LR7 Каталожен номер 3 601 K69 J.. Работен обхват

Ъгъл на приемане 90° Точност на приемане

– "фина" ±1mm – "груба" ±3mm Работна температура –10°C…+50°C Температурен диапазон за съхраняване –20°C…+70°C Макс. работна височина над базовата височина 2000m Относителна влажност макс. 90% Степен на замърсяване съгласно IEC61010-1 3

Батерии 2×1,5V LR6(AA) Продължителност на работа, прибл. 30h Маса съгласно EPTA‑Procedure01:2014 0,15kg Размери (дължина× ширина× височина) 73×28×137mm 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsБългарски | 177 Лазерен приемник LR7 Клас на защита IP54 (защита срещу проникване на прах и напръскване с вода) A) При неблагоприятни условия (напр. непосредствени слънчеви лъчи) работният диапазон може да е по‑малък. B) X: максимален работен диапазон за работа с лазерен приемник съгласно инструкцията за експлоатация на използванияBosch линеен лазер, респ.Bosch точков и линеен лазер C) в зависимост от разстоянието между лазерния приемател и линейния/точковия и линеен

D) Има електропроводимо замърсявнае или има сухо, неелектропроводимо замърсяване, ко- ето при очакван конденз може да стане електропроводимо. При такива условия продуктът обикновено е защитен от пряка слънчева светлина, удар и натиск на вятъра, но не се конт- ролират температурата и влажността. За еднозначно идентифициране на Вашия лазерен применик служи серийният номер (12) на та- белката на уреда. Информация за излъчван шум Равнището А на генерирания звуков натиск на звуковия сигнал на разсто- яние един метър е80 dB(A). Не дръжте лазерния приемник близо до ушите си!

Използване/смяна на батериите За работа с лазерния приемник са препоръчва използването на алкално-манганови

Издърпайте бутона на капака на гнездото за батерии (14) и отворете капака (13). Поставете батериите. Внимавайте за правилната им полярност, изобразена на фигурата от вътрешната страна на гнездото за батерии. От момента, в който предупредителният символ за батериите(a) се появи на дисп- лея (6), измервателният уред може да работи още прибл.2h. Заменяйте винаги всички батерии едновременно. Използвайте винаги батерии от един и същ производител и с еднакъв капацитет. u Ако продължително време няма да използвате лазерния приемник, изваж- дайте батериите от него. При продължително съхраняване в нея батериите в ла- зерния приемник могат да кородират и да се саморазредят. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)178 | Български

Пускане в експлоатация u Предпазвайте лазерния приемник от влага и директна слънчева светлина. u Не излагайте лазерния приемник на екстремни температури или резки тем- пературни промени. Напр. не ги оставяйте дълго време в автомобил. При голе- ми температурни промени преди да използвате лазерния приемник, го оставяйте да се темперира. При екстремни температури или резки температурни промени точността на лазерния приемник може да се влоши. Поставяне на лазерния приемник (вж.фиг.A) Поставете лазерния приемник на разстояние най-малко5m от линейния, респ. точ- ковия и линеен лазер. Уверете се, че режимът на приемник върху линейния, респ. точковия и линеен лазер е активен. Изберете режим на работа, при който се генери- рат или един хоризонтален, или един вертикален лазерна лъч. Указание: Не избирайте режим на работа, при който се генерират едновременно хоризонтален и вертикален лазерен лъч (режим с кръстосани линии), тъй като това може да предизвика грешки в отчитането на височината на лазерния лъч. Поставете лазерния приемник така, че лазерният лъч да попада върху светлочувст- вителното поле(5). Насочете го така, че лазерният лъч да преминава напречно през светлочувствителното поле (както е изобразено на фигурата). Включване и изключване u При включване на лазерния приемник прозвучава силен сигнален тон. Зато- ва при включване на лазерния приемник го дръжте на разстояние от ушите си, респ. от други хора. Силният звук може да увреди слуха. За включване на лазерния приемник натиснете пусковия прекъсвач (3). Всички символи на дисплея и всички светодиоди светват за кратко и се чува звуков сигнал. След включване на лазерния приемник винаги е настроена средна сила на звука и режим на приемане "фино". За изключване на лазерния приемник натиснете отново пусковия прекъсвач(3). Преди изключване за кратко светват всички светлинни индикатори и се чува звуков

Ако прибл.20min не бъде натиснат бутон на лазерния приемник и ако в полето за приемане(5) за20min не попадне лазерен лъч, за предпазване на батериите от из- тощаване лазерният приемник се изключва автоматично. Преди автоматичното изк- лючване за кратко светват всички светлинни индикатори и индикатори на дисплея и се чува звуков сигнал. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsБългарски | 179 Избиране на настройката за индикатор средна линия С бутона за настройка на точността на приемане(2) можете да определите с каква точност се показва позицията на лазерния лъч върху светлочувствителното поле ка- то „централна“: – Точност на приемане "фина" (индикатор(f) на дисплея), – Точност на приемане "груба" (индикатор(e) на дисплея). Символи за посоката на отклонението Позицията на лазерния лъч спрямо светлочувствителното поле(5) се изобразява: – чрез светодиодните индикации за посока "Лазерен лъч под средната линия"(b), "Лазерен лъч над средната линия"(d), респ. средна линия(c) на дисплея(6) от предната страна на лазерния приемник, – чрез светодиодните индикации за посока "Лазерен лъч под средната линия"(9), "Лазерен лъч над средната линия"(11), респ. средната линия(15) от задната страна на лазерния приемник, – опционално чрез звуков сигнал(вж. „Звукова сигнализация за означаване на ла- зерния лъч“, Страница179). Лазерен приемник твърде ниско: Ако лазерният лъч преминава през горната по- ловина на светлочувствителното поле(5), то индикацията за посока "Лазерен лъч над средната линия"(d) на дисплея и съответният светодиод "Лазерен лъч над сред- ната линия"(11) светят. При включена звукова сигнализация се чува сигнал с висока честота. Преместете лазерния приемник в указаната със стрелка посока нагоре. Лазерен приемник твърде високо: Ако лазерният лъч преминава през долната по- ловина на светлочувствителното поле(5), то индикацията за посока "Лазерен лъч под средната линия"(b) на дисплея и съответният светодиод "Лазерен лъч под сред- ната линия"(9) светят. При включена звукова сигнализация се чува сигнал с ниска честота. Преместете лазерния приемник в указаната със стрелка посока надолу. Лазерен приемник централно: Ако лазерният лъч преминава през светлочувстви- телното поле(5) на височината на централната маркировка(10), то индикацията за средна линия(c) на дисплея и съответният светодиод за средна линия(15) светят. При включен звуков сигнал се чува непрекъснат сигнал. Звукова сигнализация за означаване на лазерния лъч Позицията на лазерния лъч спрямо светочувствителното поле (5) може да бъде сиг- нализирана чрез звук. Можете да промените силата на звуковия сигнал или да го изключите. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)180 | Български За смяна, респ. за изключване на звуковия сигнал натиснете бутона(4), докато на дисплея се изобрази желаната сила на звука. При малка сила на звука индикацията за сигнален тон(g) на дисплея има само една чертичка, при максимална сила− три чертички, при изключен сигнален тон тя угасва. Независимо от установяването на силата на звуковия сигнал при всяко натискане на бутон на лазерния приемник за потвърждаване се излъчва кратък тих звуков сигнал. Фоново осветление След включване на лазерния применик фоновото осветление на индикацията е на максимална яркост. Ако в продължение на 2min не бъде открит лазерен лъч и не бъ- де натиснат бутон върху лазерния приемник, фоновото осветление се намалява на 50%. Можете да изключите фоновото осветление. Натиснете за целта бутона за настройка на точността на измерване(2) и бутона за звуков сигнал(4) едновременно за мини- мум 2s. Указания за работа

Върху средната маркировка(10) отдясно и отляво на лазерния приемник можете да маркирате позицията на лазерния лъч, ако той преминава през средата на светло- чувствителното поле(5). При маркирането внимавайте лазерният приемник при маркиране да е разположен строго вертикално (при хоризонтален лазерен лъч), респ. хоризонтално (при верти- кален лазерен лъч), тъй като в противен случай маркировките се отместват спрямо лазерния лъч. Захващане с магнит (вж. фиг. B) Ако здравото захващане не е непременно наложително, можете да захванете лазер- ния приемник към стоманени детайли с помощта на магнитите(7). Поддържане и сервиз Поддържане и почистване Винаги поддържайте чист лазерния приемник. Не потопявайте лазерния приемник във вода или други течности. Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте по- чистващи препарати или разтворители. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsБългарски | 181 Клиентска служба и консултация относно употребата Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и инфор- мация за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-циф- рения каталожен номер, изписан на табелката на уреда.

Лазерните приемници, допълнителните приспособления и опаковките трябва да бъ- дат подложени на преработка за усвояване на съдържащите се в тях суровини. Не изхвърляйте лазерните приемници и батериите при битовите от-

Само за страни от ЕС: Съгласно европейска директива 2012/19/EС за старите електрически и електронни уреди и нейното транспониране в националното право лазерни приемници, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EО пов- редени или изхабени обикновени или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях суровини. При неправилно изхвърляне старите електрически и електронни уреди поради въз- можното наличие на опасни вещества могат да окажат вредни влияния върху окол- ната среда и човешкото здраве. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)182 | Македонски
