BRUKSANVISNING LR 7 Professional BOSCH

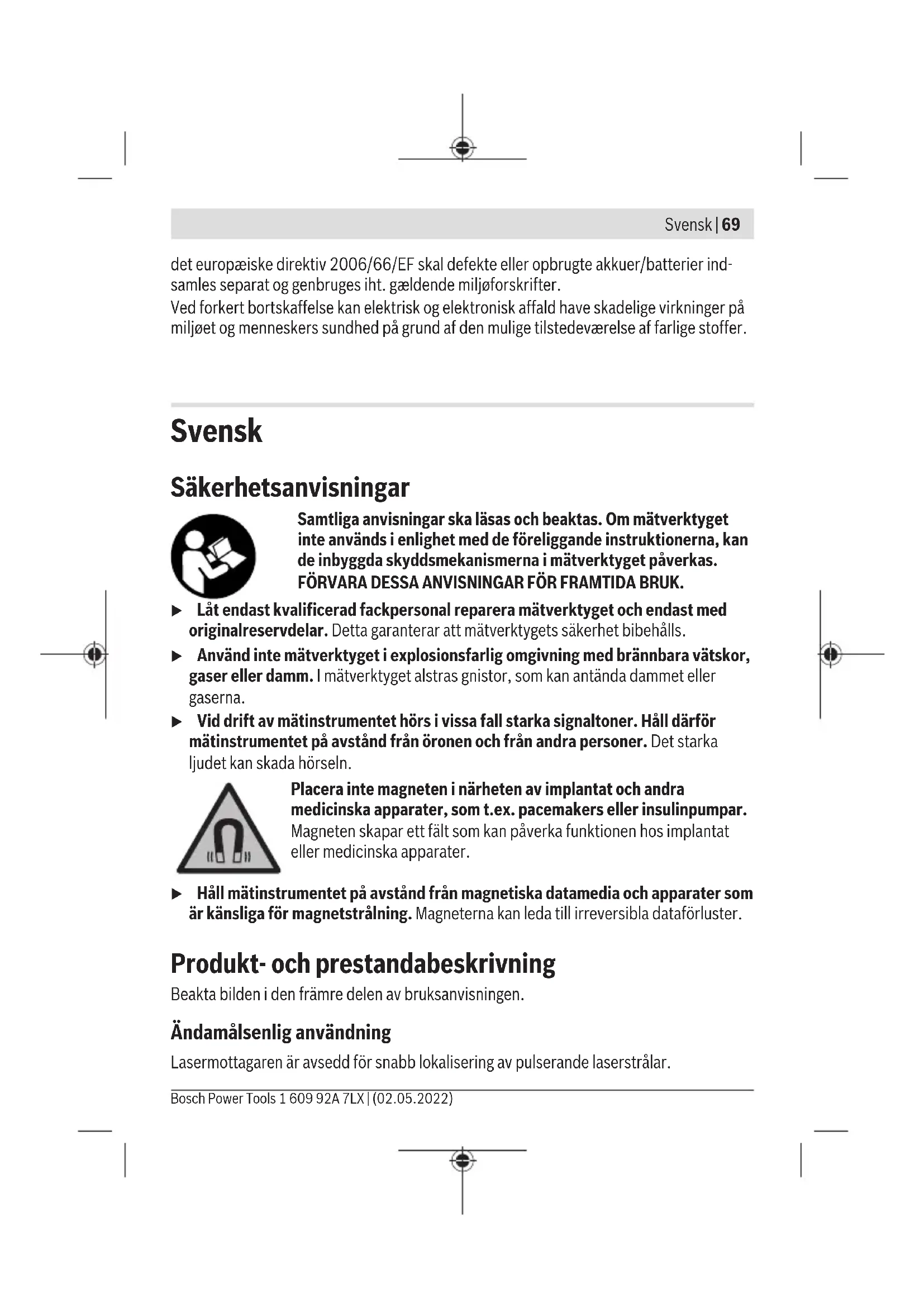

Samtliga anvisiningar skälas och beaktas. Om matverktyget inte används i enlighet med de foreliggande instruktionerna, kan de inbyggda skyddsmekanismerna i matverktyget paverkas. FÖRVARA DESSA ANVISNINGAR FOR FRAMTIDA BRUK.

Lät endast kualificerad fackpersonal reparera matverktyget och endast med originalreservdilar. Detta garantar er att matverktygets sakerhet bibehalls.
Använd inte matverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. I matverktyget alstras gnistor, som kan anteanda dammet aller gaserna.
Vid drift av matinstrumentet hors i vissa fall starka signaltoner. Hall darrfor matinstrumentet pa avstand fran oronen och fran andra personer. Det starka ljudet kan skada horseln.

Placera inte magneten i narheten av implantat och andra medicinska apparater, som t.ex. pacemakers aller insulinpumper. Magneten skapar ett falt som kan paverka Funktionen hos implantat aller medicinska apparater.

Häll matinstrumentet på avständ frän magnetiska datamedia och apparater som ar känsliga für magnetsträlning. Magneterna kan leda till irreversibla dataforluster.

Produkt- och prestandabeskrivning

Beakta bilden i den främre delen av bruksanvisingen.

Ändamälsenlig användning

Lasermottagaren ar avsedd for snabb lokalisering av pulserande laserstrålar.

Bosch Power Tools 1609 92A 7LX| (02.05.2022)

70 | Svensk

Vilken Bosch-linjelaser resp. Bosch-punkt- och linjelaser som ar kompatibel med lasermottagaren hittar du i bruksanvisningen for linjelasern/punkt- och linjelasern. Lasermottagaren ar lamplig for inom- och utomhusbruk.

Illustrerade komponenter

Numreringen av de avbildade componenterna refererar till framställningen av lasermottagaren på grafiksidan.

(1) Hogtalare
(2) Knapp Installling mottagningsprecision
(3) På-/av-knapp
(4) Knapp Ijusignal
(5) Mottagaromräde für lasersträle
(6) Display
(7) Magneteter
(8) Styrspår for hällare
(9) LED-riktningsindikering "Laserstråle under mittlinje"
(10) Mittmarkering
(11) LED-riktningsindikering "Lasersträle über mittlinje"
(12) Serienummer
(13) Batterifacets lock
(14) Sparr av batterifackets lock
(15) LED-mittlinje (bak)
(16) Hållare ^a) (1 608 M00 C1L)
(17) Reglage for hällare
(18) Styrskena
(19) Lås För hällarea)
(20) Upplasningsknapp

a) IBruksanvisingen avbildat och beskrivet tillbehör ingär inte i standardleveransen. I värt tillbehörssprogram beskrivs allt tillbehör som finns.

Indikeringar

(a) Batterivarning
(b) Riktningsindikering "Lasersträle under mittlinje"

(c) Indikering mittlinje
(d) Riktningsindikering "Lasersträle über mittlinje"
(e) Indikering mottagningsprecision "grov"
(f) Indikering mottagningsprecision "fin"
(g) Indikering ljudsignal

Tekniska data

Lasermottagare LR 7
Artikelnummer	3601 K69 J..
ArbetsområdeA)	5-X mB)
Mottagarvinkel 90°
MottagningsprecisionC)
- "fin" ±1 mm
- "grov" ±3 mm
Drifttemperatur -10℃ ... +50℃
Förvaringstemperatur -20℃ ... +70℃
Max. användningsöjd über referenshöjd 2000 m
Relativ luftfuktigkeit max. 90%
Nersmutsningsgrad enligt IEC 61010-1 3	D)
Batterier 2 × 1,5 VLR6 (AA)
Drifttid ca. 30 h
Vikt enligt EPTA-Procedure 01:2014 0,15 kg
Mätt (längd × bredd × Höjd) 73 × 28 × 137 mm
Skyddsklass IP54 (damm- och stänkvattenskyddad)

A) Arbetsomradet kan reduceras vid ogynnsamma omgivningsvillkor (t.ex. direkt solljus).
B) X: maximal arbetsomrade for drift med lasermottagare enigt braksanvisingen for den Boschlinjelaser resp. Bosch punkt- och linjelaser som anvands
C) beroende på avständ mellan lasermottagare och linjelaser/punkt- och linjelaser
D) Ledande smuts forekommer, eller torr, icede lande smuts, som blir ledande på grund av forvantad kondens. Under sādana villkor scaprodukten normalt skyddas mot direkt solljus, nederbörd och stark vind, men varken temperatur eller luftfuktigkeit kontrolleras.
For entydig identifiering av aktuell lasermottagare se serienumret (12) pa typskylten.

72 | Svensk

Bullerinformation

Ljudsignalens A-klassificerade ljudtrycksnivå ligger på 80 dB(A) vid en meters avständ.

Håll inte lasermottagaren tätt intill örat!

Montering

Satta in/byta batterier

For lasermottagaren rekommenderar vi alkali-mangan-batterier.

Dra arreteringen (14) på batterifackets lock utåt och fäll upp batterifackets (13) lock.

Sattiberierna.

Se till att polerna hamnar ratt enligt bilden på insidan av batterifacet.

När batterivarningen (a) visas Första gängen på displayen (6), kan lasermottagaren anvandas i ca. 2 h.

Byt alltid ut alla batterier samtidigt. Använd bara batterier med sama kapacitet och frän sama tillverkare.

Ta ut batterierna ur lasermottagaren om den inte ske anvandas under en langre period. Batterierna kan korrodera och sjalvurladdas vid langtidslagring i lasermottagaren.

Drift

Driftstart

Skydda lasermottagaren mot vata och direkt solljus.
Utsatt inte lasermottagaren for extrema temperaturer erler temperaturvaxlingar. Lämna den inte under en langre tid t. ex. i bilen. Om lasermottagaren varit utsatt for storre temperaturvaxlingar lat den balanseras innan du anvander den. Vid extrem temperatur erler temperaturvaxlingar kan lasermottagarens precision paverkas menligt.

Stalla upp lasermottagaren (se bild A)

Ställ upp lasermottagaren med att avständ på minst 5 m från linjelasern resp.punkt- och linjelasern. Kontrollera att mottagaråget ar aktiv på linjelasern resp.punkt- och linjelasern. Väljett driftsätt där antingen endast en vagrätt eller endast en lodrat laserstråle visas.

Observera: välj inte att driftssatt med vagrät och lodrät laserstråle samtidigt (krysslaser), daß kan laserstrålens höjd felindikeras.

Placera lasermottagaren sa att laserstralen kan na mottagarfaltet (5). Rikta in den sa att laserstralen gartvars genom mottagarfaltet (som bilden visar).

In- och urkoppling

En kraftig ljudsignal hors vid pasaaligning av lasermottagaren. Hall darrfor lasermottagaren pa avstand fran orat och andra personer. Det starka ljudet kan skada horseln.

For inkoppling av lasermottagaren, tryck på strombrytaren (3). Alla displayindikeringar samt alla LED:er tandiskort och en ljudsignal hors.

När lasermottagaren slagits på ar alltid en medelhög volym och noggrannheten "fin" installd.

For att stanga av lasermottagaren, tryck igen pa pa-/av-knappen (3). Innan avstangningen tands alla LED:er, display-visiningar och en ljudsignal luder.

Om ingen av lasermottagarens knappar trycks in pa ca. 20 min och ingen laserstrale narnottagarfaltet pa (5) 20 min stangs lasermottagaren av automatiskt for att skona batterierna. Avstangningen indikeras av att alla LED:er och displayvisningar tandhelt kort och en ljudsignal ljuder.

Väljinstallingavsymbolenmittlinje

Med knappen Inställning mottagningsprecision (2) kan du bestämmed vilken noggrannhet laserstrålens position ska visas som "centrerad" på mottagningsfältet:

Riktningsindikeringar

Positionen for laserstrålen i mottagarfältet (5) visas:

• med LED-riktningsindikeringen "Laserstråle under mittlinje" (b), "Laserstråle over mittlinje" (d) resp. mittlinje (c) (6) på fram- och baksidan av lasermottagaren

• med LED-riktningsindikeringen "Laserstråle under mittlinje" (9), "Laserstråle over mittlinje" (11) resp. mittlinje (15) på baksidan av lasermottagaren

• Alternativt som ljudsignal (se „Ljudsignal for indikering av laserstrålen", Sidan 74).

Lasermottagare for lågt: om laserstrålen gårigenom den övre halften av mottagningsområdet (5), sä lyser riktningsindikeringen "Laserstråle over mittlinje" (d) på displayen och motvarsande LED "Laserstråle over mittlinje" (11).

Vid paslagen ljudsignal hors en signal med hog frekvens.

Flytta lasermottagaren uppåt i pilens riktning.

74 | Svensk

Lasermottagare for högt: om laserstrålen gärigenom den undre halften av mottagningsområdet (5), sä lyser riktningsindikeringen "Laserstråle under mittlinje" (b) på displayen och motsvarande LED "Laserstråle under mittlinje" (9).

Vid paslagen ljudsignal hors en signal med lag frekvens.

Flytta lasermottagaren neratipilens riktning.

Lasermottagare i mitten: om laserstralen gärigenom mottagningsområdet (5) i Höjd med mittmarkeringen (10), sä lyser indikeringen mittlinje (c) på displayen och motsvarande LED mittlinje (15).

Vid pāslagen ljudsignal hör s en fast ton.

Ljudsignal for indikering av laserstrålen

Positionen for laserstrålen på mottagningsområdet (5) kan visas med en ljudsignal.

Du kan andra ljudstyrkan aller avaktivera ljudsignalen.

For att äandra eller stänga av ljudsigalen trycker du på knappen Ljudsignal (4) tills önskad ljudstyrka visas på displayen. Vid låg ljudstyrka visas ljudsignal-indikeringen (g) på displayen med en stipel, vid stark ljudstyrka med 3 staplar, om ljudsigalien ar avaktiverad slocknar den.

Oberoende av ljudsignalens inställning avges vid varje knapptyckning pa lasermottagaren en kort signal i lag ljudstyrka.

Bakgrundsbelysning

Indikeringens bakgrundsbelysning tänds med full styrka nar lasermottagaren slås på. Om ingen laserstråle registreras inom 2 min och ingen knapp trycks in på lasermottagaren reduceras bakgrundsbelysningen med 50% .

Du kan stenga av bakgrundsbelysningen. Tryck på knappeninställning matprecision (2) och knappen ljudsignal (4) samtidigt i minst 2 sek.

Arbetsanvisiningar

Markera

På mittmarkeringen (10) till höger och vänster på lasermottagaren kan du markera laserstrålens position;när den löper genom mitten av mottagarområdet (5).

Se till att lasermottagaren vid markingering riktas in exakt lodratt (vid vagrat laserstrale) eller vagratt (vid lodrat laserstrale), i annat fall forskjuts markeringarna i relation till laserstralen.

Fasta med magnet (se bild B)

Om ett sakt faste inte ar absolut nödvändigt kan du satta lasermottagaren på stålytor med magneter (7).

Underhäll och service

Underhäll och rengöring

Häll alltid lasermottagaren ren.

Sankinte neralasermottagarenivattenellerandravatskor.

Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- aller losningsmedel.

Kundtjanst och applikationsradgivning

Kundservicen ger svar på frågor beträffande reparation och underhäll avprodukter och reservdeler. Explosionsrittingar och informationer om reservdeler hitter du också under: www.bosch-pt.com

Boschs applikationsradgivnings-team hjalper dig garna med fragor om varaprodukter och tillbehoren till dem.

Ange alltid vid forfrånginar och reservdelsbeställningar det 10-siffriga produktnumret som finns påprodukten typskylt.

Svenska

Lasermottagare, tillbehör och Förpackningar ska omhandertas på miljövänligt satt for atervinning.

Släng inte lasermottagare och batterier i hushàllsavfallet!

Endast for EU-länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av aller innehällere elektrisk och elektronisk utrustning och dess tillampning i nationell rätt skä forbrukade lasermottagare, och enligt det europeiska direktivet 2006/66/EG felaktiga aller forbrukade batterier, samlas in separat och tillforas en miljoanpassad avfallshantering.

Bosch Power Tools 1609 92A 7LX| (02.05.2022)

76 | Norsk

Vid felaktig avfallschantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.
