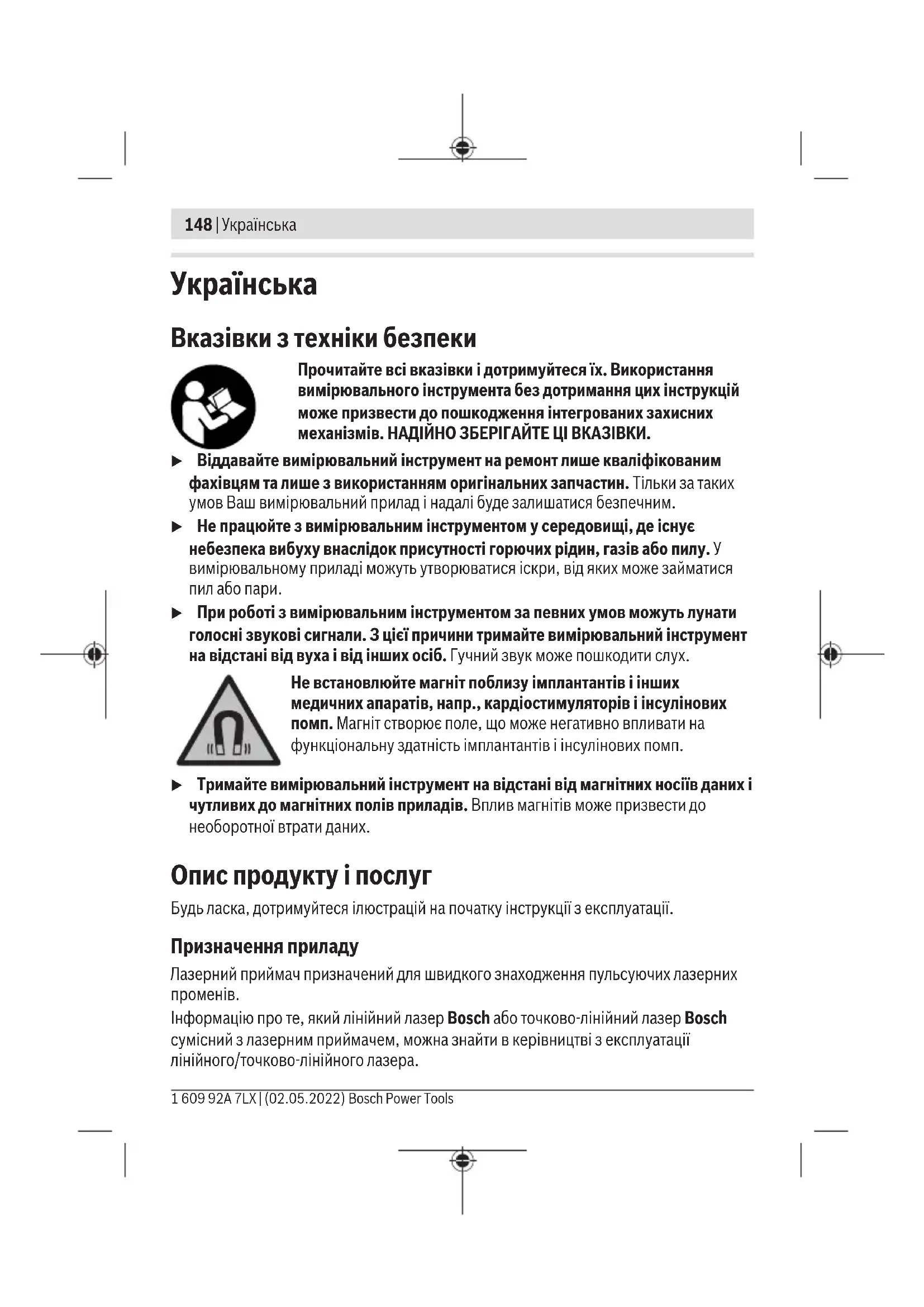

Вказівки з техніки безпеки Прочитайте всі вказівки і дотримуйтеся їх. Використання вимірювального інструмента без дотримання цих інструкцій може призвести до пошкодження інтегрованих захисних механізмів. НАДІЙНО ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ. u Віддавайте вимірювальний інструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним. u Не працюйте з вимірювальним інструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари. u При роботі з вимірювальним інструментом за певних умов можуть лунати голосні звукові сигнали. З цієї причини тримайте вимірювальний інструмент на відстані від вуха і від інших осіб. Гучний звук може пошкодити слух. Не встановлюйте магніт поблизу імплантантів і інших медичних апаратів, напр., кардіостимуляторів і інсулінових помп. Магніт створює поле, що може негативно впливати на функціональну здатність імплантантів і інсулінових помп. u Тримайте вимірювальний інструмент на відстані від магнітних носіїв даних і чутливих до магнітних полів приладів. Вплив магнітів може призвести до необоротної втрати даних. Опис продукту і послуг Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації. Призначення приладу Лазерний приймач призначений для швидкого знаходження пульсуючих лазерних

Інформацію про те, який лінійний лазерBosch або точково-лінійний лазерBosch сумісний з лазерним приймачем, можна знайти в керівництві з експлуатації лінійного/точково-лінійного лазера. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsУкраїнська | 149 Лазерний приймач придатний для використання всередині приміщень та зовні. Зображені компоненти Нумерація зображених компонентів посилається на зображення лазерного приймача на сторінці з малюнком. (1) Гучномовець (2) Кнопка настроювання точності прийому (3)

(4) Кнопка звукового сигналу (5) Приймальне віконце для лазерного променя (6)

(8) Напрямний паз для кріплення (9) Світлодіодний індикатор напрямку «Лазерний промінь під середньою

(10) Позначка середини (11) Світлодіодний індикатор напрямку «Лазерний промінь над середньою

(12) Серійний номер (13) Кришка секції для батарейок (14) Фіксатор секції для батарейок (15) Світлодіод середньої лінії (позаду) (16)

(1608M00C1L) (17) Поворотна кнопка кріплення

(19) Фіксатор кріплення

(20) Кнопка для зняття фіксації

Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Елементи індикації (a) Індикатор зарядженості батарейок (b) Індикатор напрямку «Лазерний промінь під середньою лінією» (c) Індикатор середньої лінії Bosch Power Tools 1 609 92A 7LX | (02.05.2022)150 | Українська (d) Індикатор напрямку «Лазерний промінь над середньою лінією» (e) Індикатор точності прийому, «грубе налаштування» (f) Індикатор точності прийому, «точне налаштування» (g) Індикатор звукового сигналу Технічні дані Лазерний приймач LR 7 Товарний номер 3 601 K69 J.. Робочий діапазон

Кут прийому 90° Точність прийому

– «точне налаштування» ±1мм – «грубе налаштування» ±3мм Робоча температура –10°C…+50°C Температура зберігання –20°C…+70°C Макс. висота використання над реперною

2000м Відносна вологість повітря макс. 90% Ступінь забрудненості відповідно до IEC61010-1 3

Батарейки 2×1,5В LR6(AA) Робочий ресурс прибл. 30год Вага відповідно до EPTA-Procedure01:2014 0,15кг Розміри (довжина× ширина× висота) 73×28×137мм 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsУкраїнська | 151 Лазерний приймач LR 7 Ступінь захисту IP 54 (із захистом від пилу і бризок води) A) Робочий діапазон може зменшуватися внаслідок несприятливих умов (напр., прямі сонячні

B) X: максимальний робочий діапазон для роботи з лазерним приймачем відповідно до інструкції з експлуатації застосованого лінійного лазераBosch або точково-лінійного лазераBosch C) Залежно від відстані між лазерним приймачем і лінійним лазером/точково-лінійним

D) Має місце електропровідне забруднення або має місце сухе, неелектропровідне забруднення, яке через очікувану конденсацію стане електропровідним. За таких умов продукт зазвичай є захищеним від прямих сонячних променів, опадів і повного тиску вітру, але не контролюється ані температура, ані вологість повітря. Для точної ідентифікації лазерного приймача на заводській табличці позначений серійний номер (12). Інформація щодо шуму А-зважений рівень звукового тиску від звукового сигналу становить на відстані 1 метра80дБ(A). Не тримайте лазерний приймач близько до вуха!

Вставлення/заміна батарейок При експлуатації лазерного приймача рекомендується використовувати виключно лужно-марганцеві батареї. Притисніть фіксатор (14) секції для батарейок назовні і підніміть кришку секції для батарейок (13). Встроміть батарейки. При цьому звертайте увагу на правильну направленість полюсів, як це показано всередині секції для батарейок. Після того як індикатор зарядженості батарейок(a) вперше з’явився на дисплеї(6), лазерний приймач може працювати ще прибл.2год. Міняйте відразу всі батарейки. Використовуйте лише батарейки одного виробника і з однаковою ємністю. u Виймайте батарейки з лазерного приймача, якщо тривалий час не будете користуватися ним. У разі тривалого зберігання в лазерному приймачі батарейки можуть кородувати і саморозряджатися. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)152 | Українська

Початок роботи u Захищайте лазерний приймач від вологи та прямих сонячних променів. u Не допускайте впливу на лазерний приймач екстремальних температур або температурних перепадів. Наприклад, не залишайте його надовго в автомобілі. Якщо лазерний приймач зазнав впливу перепаду температур, перш ніж вмикати його, дайте йому стабілізувати свою температуру. Екстремальні температури та температурні перепади можуть погіршувати точність лазерного приймача. Встановлення лазерного приймача (див.мал.A) Розташуйте лазерний приймач на відстані принаймні5м від лінійного лазера або точково-лінійного лазера. Переконайтеся, що на лінійному лазері активний режим приймача або точково-лінійний лазер активний. Оберіть режим роботи, в якому генерується лише горизонтальний або лише вертикальний лазерний промінь. Вказівка: не вмикайте режим роботи з одночасним випромінюванням горизонтального і вертикального лазерного променя (режим роботи з перехресними лініями), оскільки це може призвести до неправильного відображення висоти лазерного променя. Розташуйте лазерний приймач так, щоб лазерний промінь досягав приймального віконця(5). Вирівняйте його так, щоб лазерний промінь проходив через приймальне віконце поперек (як зображено на малюнку). Вмикання/вимикання u При увімкненні лазерного приймача лунає гучний звуковий сигнал. З цієї причини не наближайте лазерний приймач до вух і до інших осіб. Гучний звук може пошкодити слух. Щоб увімкнути лазерний приймач, натисніть на вимикач (3). Коротко загоряються всі індикатори на дисплеї і всі світлодіоди і лунає звуковий сигнал. Після увімкнення лазерного приймача завжди встановлюється середня гучність й індикатор точності прийому «точне налаштування». Щоб вимкнути лазерний приймач, ще раз натисніть на вимикач(3). Перед вимкненням усі світлодіоди та індикатори на дисплеї ненадовго спалахують і лунає звуковий сигнал. Якщо протягом прибл.20хвил. на лазерному приймачі не будуть натискатися будь- які кнопки і на приймальне віконце(5) протягом20хвил. не будуть потрапляти лазерні промені, лазерний приймач для заощадження батарей автоматично 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsУкраїнська | 153 вимикається. Про вимкнення свідчить короткочасне спалахування всіх світлодіодів та всіх індикаторів на дисплеї, а також звуковий сигнал. Вибір налаштування індикатора середньої лінії За допомогою кнопки настроювання точності прийому(2) можна налаштувати, з якою точністю положення лазерного променя у приймальному віконці відображатиметься як «по центру»: – «точне налаштування» точності прийому (індикатор(f) на дисплеї), – «грубе налаштування» точності прийому (індикатор(e) на дисплеї). Індикатори напрямку Положення лазерного променя у приймальному віконці(5) відображається: – за допомогою світлодіодних індикаторів напрямку «Лазерний промінь під середньою лінією»(b), «Лазерний промінь над середньою лінією»(d) або середньої лінії(c) на дисплеї(6) на передньому боці лазерного приймача, – за допомогою світлодіодних індикаторів напрямку «Лазерний промінь під середньою лінією»(9), «Лазерний промінь над середньою лінією»(11) або середньої лінії(15) на задньому боці лазерного приймача, – опціональним звуковим сигналом (див. „Звуковий сигнал для індикації лазерного променя“, Сторінка154). Лазерний приймач дуже низько: якщо лазерний промінь потрапляє у верхню половину приймального віконця(5), спалахують індикатори напрямку «Лазерний промінь над середньою лінією»(d) на дисплеї та відповідні світлодіоди «Лазерний промінь над середньою лінією»(11). При увімкненому звуковому сигналі лунає сигнал на вищій частоті. Перемістіть лазерний приймач за напрямом стрілки вгору. Лазерний приймач дуже високо: якщо лазерний промінь потрапляє у нижню половину приймального віконця(5), спалахують індикатори напрямку «Лазерний промінь під середньою лінією»(b) на дисплеї та відповідні світлодіоди «Лазерний промінь під середньою лінією»(9). При увімкненому звуковому сигналі лунає сигнал на нижчій частоті. Перемістіть лазерний приймач за напрямом стрілки донизу. Лазерний приймач у центрі: якщо лазерний промінь потрапляє у приймальне віконце(5) на рівні позначки середини(10), з’являється індикатор середньої лінії(c)на дисплеї і відповідний світлодіод середньої лінії(15). При увімкненому звуковому сигналі лунає постійний сигнал. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)154 | Українська Звуковий сигнал для індикації лазерного променя Для індикації положення лазерного променя в приймальному віконці (5) можна увімкнути звуковий сигнал. Ви можете змінити гучність або вимкнути звуковий сигнал. Для зміни рівня гучності або вимкнення звукового сигналу натискайте кнопку звукового сигналу(4), поки потрібний рівень гучності не з'явиться на дисплеї. При низькій гучності індикатор звукового сигналу(g) відображається на дисплеї з одним стовпчиком, при високій гучності – з трьома стовпчиками, а якщо звуковий сигнал вимкнутий, індикатор зникає. Незалежно від налаштованої сили звукового сигналу при кожному натисканні кнопки на лазерному приймачі в знак підтвердження лунає слабкий короткий звуковий сигнал. Фонове підсвічування Після увімкнення лазерного приймача фонове підсвічування індикатора вмикається на повну потужність. Якщо протягом 2хвил. не розпізнається жоден лазерний промінь і на лазерному приймачі не натискаються кнопки, фонове підсвічування зменшується на 50%. Фонове підсвічування можна вимкнути. Для цього одночасно натисніть кнопку настроювання точності прийому(2) і кнопку звукового сигналу(4) та утримуйте їх не менш ніж 2с. Вказівки щодо роботи

За допомогою позначки середини(10) справа і зліва на лазерному приймачі можна позначати положення лазерного променя, якщо він проходить через середину приймального віконця (5). Слідкуйте за тим, щоб лазерний приймач під час позначення знаходився точно вертикально (при горизонтальному лазерному промені) або точно горизонтально (при вертикальному лазерному промені), інакше зарубки не будуть точно розташовані відносно лазерного променя. Монтаж за допомогою магніту (див.мал.B) Якщо немає потреби в дуже міцному закріпленні, лазерний приймач можна прикріпити за допомогою магнітів(7) до сталевих частин. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsУкраїнська | 155 Технічне обслуговування і сервіс Технічне обслуговування і очищення Тримайте лазерний приймач завжди у чистоті. Не занурюйте лазерний приймач у воду або інші рідини. Витирайте забруднення вологою м’якою ганчіркою. Не використовуйте жодних миючих засобів або розчинників. Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Адреси інших сервісних центрів наведено нижче: www.bosch-pt.com/serviceaddresses Bosch Power Tools 1 609 92A 7LX | (02.05.2022)156 | Қазақ

Лазерний приймач, приладдя й упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте лазерні приймачі і батарейки в побутове сміття! Лише для країнЄС: Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство лазерні приймачі, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/EC несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим
