HASZNÁLATI ÚTMUTATÓ LR 7 Professional BOSCH

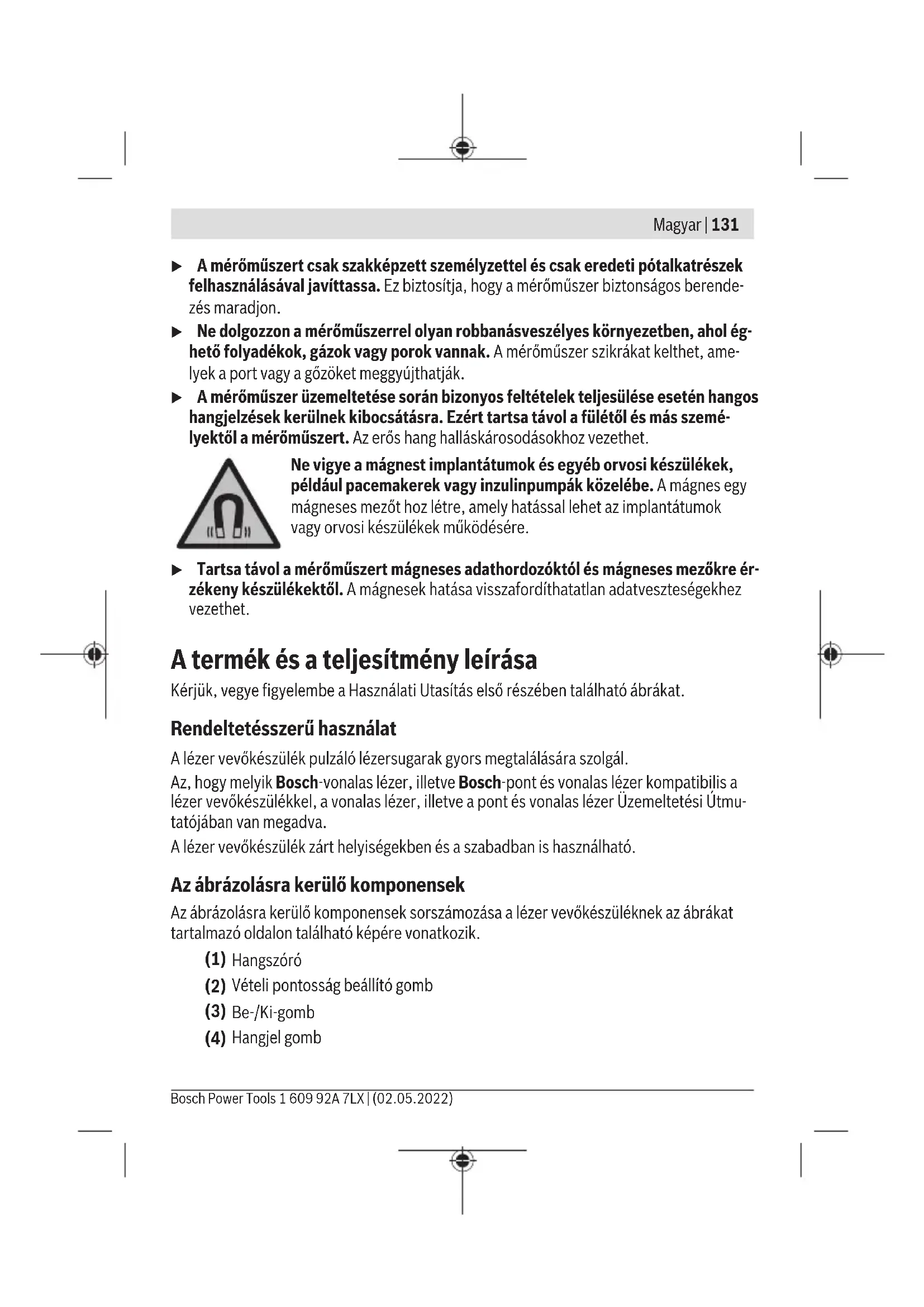

(1608M00C1L) (17) A tartó forgatógombja

(19) A tartó reteszelése

(20) Nyomógomb a reteszelés feloldására

A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. Kijelző elemek (a) Elem figyelmeztetés (b) "Lézersugár a középvonal alatt" irányjelző (c) Középvonal kijelzés (d) "Lézersugár a középvonal felett" irányjelző (e) "Durva" vételi pontosság kijelzés (f) "Finom" vételi pontosság kijelzés (g) Hangjelzés kijelzése Műszaki adatok Lézer vevőegység LR 7 Rendelési szám 3 601 K69 J.. Működési terület

1 609 92A 7LX | (02.05.2022) Bosch Power ToolsMagyar | 133 Lézer vevőegység LR 7 Vételi szög 90° Vételi pontosság

– "finom" ±1mm – "durva" ±3mm Üzemi hőmérséklet –10°C…+50°C Tárolási hőmérséklet –20°C…+70°C Max. használati magasság a vonatkoztatási magas- ság felett 2000m A levegő max. relatív nedvességtartalma 90% Szennyezettségi fok az IEC61010-1 szerint 3

Elemek 2×1,5V LR6(AA) Élettartam, kb. 30ó Súly az „EPTA-Procedure01:2014” (2014/01 EPTA‑eljárás) szerint 0,15kg Méretek (hosszúság×szélesség×magasság) 73×28×137mm Védelmi osztály IP54 (por és fröccsenő víz ellen védett) A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkent- hetik. B) X: legnagyobb munkavégzési tartomány a lézer vevőkészülékkel végrehajtott üzemelés során az alkalmazásra kerülőBoschvonalas lézer, illetve aBoschpont és vonalas lézer Üzemeltetési Út- mutatója szerint C) a lézer vevőkészülék és a vonalas lézer/pont és vonalas lézer közötti távolságtól függően D) Vagy vezetőképes szennyezés lép fel, vagy száraz, nem vezetőképes szennyezés lép fel, amely a várható kondenzáció következtében vezetőképessé válik. Ilyen körülmények között a termék ál- talában a közvetlen napsugárzás, a csapadékok és a teljes szélnyomás ellen védve van, de a hő- mérséklet és a levegő nedvességtartalma nem kerül ellenőrzésre. Az Ön lézer vevőkészüléke a típustáblán található (12)gyártási számmal egyértelműen azonosítható. Zajkibocsátás A hangjelzés A-kiértékelésű hangnyomásszintje egy méter távolságban80dB(A). Ne tartsa a lézer vevőkészüléket közel a füléhez! Bosch Power Tools 1 609 92A 7LX | (02.05.2022)134 | Magyar Összeszerelés Az elemek behelyezése/kicserélése A lézer vevőkészülék üzemeltetéséhez alkáli-mangán-elemek használatát javasoljuk. Húzza ki az elemfiókfedél (14) reteszelését és hajtsa fel a (13) elemfiókfedelet. Tegye be az elemeket. Ekkor ügyeljen az elemfiók fedél belső oldalán található ábrázolásnak megfelelő helyes polaritás betartására. Amikor a (a)elem figyelmeztetés első ízben jelenik meg a (6)kijelzőn, a mérőműszert még kb. 2óráig lehet üzemeltetni. Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos ka- pacitású elemeit használja. u Vegye ki az elemeket a lézer vevőkészülékből, ha azt hosszabb ideig nem hasz- nálja. Az elemek a lézer vevőkészüléken belüli hosszabb tárolás során korrodálhat- nak, vagy maguktól kimerülhetnek. Üzemeltetés Üzembe helyezés u Óvja meg a lézer vevőkészüléket a nedvességtől és a közvetlen napsugárzás be- hatásától. u Ne tegye ki a lézer vevőkészüléket extrém hőmérsékleteknek vagy hőmérsék- letingadozásoknak. Például ne hagyja azt hosszabb ideig egy autóban. Nagyobb hő- mérsékletingadozások után hagyja a lézer vevőkészüléket temperálódni, mielőtt azt is- mét üzembe venné. Extrém hőmérsékletek vagy hőmérséklet ingadozások befolyásol- hatják a lézer vevőkészülék mérési pontosságát. A lézer vevőkészülék felállítása (lásd aAábrát) A lézer vevőkészüléket a vonalas lézertől, illetve a pont és vonalas lézertől legalább5m távolságban állítsa fel. Gondoskodjon arról, hogy a vonalas lézer, illetve a pont és vonalas lézer vételi üzemmódja aktiválva legyen. Válasszon ki egy olyan üzemmódot, amelynél vagy csak egy vízszintes vagy csak egy függőleges lézersugár kerül kibocsátásra. Figyelem: Ne válasszon ki olyan üzemmódot, amelynél egyidejűleg egy vízszintes és egy függőleges lézersugár is kibocsátásra kerül (keresztvonalas üzemmód), mert ebben az esetben a lézersugár magasságának kijelzése hibás lehet. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsMagyar | 135 Állítsa be úgy a lézer veőkészülék helyzetét, hogy a lézersugár elérhesse a (5)vételi me- zőt. Állítsa be úgy a lézer vevőkészülék helyzetét, hogy a lézersugár keresztben álljon a vételi mezőben (amint ez az ábrán látható). Be- és kikapcsolás u A lézer vevőkészülék bekapcsolásakor felhangzik egy hangos hangjelzés. Ezért tartsa távol a lézer vevőkészüléket a bekapcsoláskor a saját és a más személyek fülétől. Az erős hang halláskárosodásokhoz vezethet. A lézer vevőkészülék bekapcsolásához nyomja meg a (3)be‑/kikapcsoló gombot. Vala- mennyi kijelzés és valamennyi LED rövid időre felgyullad és felhangzik egy hangjelzés. A lézer vevőkészülék bekapcsolása után mindig egy közepes hangerő és a "finom" vételi pontosság van beállítva. A lézer vevőkészülék kikapcsolásához nyomja meg ismét a(3)be-/kikapcsoló billentyűt. A kikapcsolás előtt valamennyi LED és valamennyi kijelző rövid időre felgyullad és fel- hangzik egy hangjelzés. Ha a lézer vevőkészüléken kb.20percig egy gombot sem nyomtak meg és a(5)lézer vé- teli mezőt20percig nem éri lézer-sugár, a lézer vevőkészülék az elemek kímélésére auto- matikusan kikapcsol. A kikapcsolás kijelzésére valamennyi LED és valamennyi kijelző rö- vid időre felgyullad és felhangzik egy hangjelzés. A középvonal kijelölés kijelzésének beállítása A(2)vételi pontosság beállító gombbal be lehet állítani, milyen pontosan kell ahhoz a lé- zersugárnak a vételi mező közepén lennie, hogy a berendezés a "középhelyzet" jelzést adja ki: – "Finom" vételi pontosság ((f)kijelzés a kijelzőn), – "Durva" vételi pontosság ((e)kijelzés a kijelzőn). Irányjelzők A lézersugárnak a(5)vételi mezőn elfoglalt helyzete a következőképpen kerül kijelzésre: – A(b)"Lézersugár a középvonal alatt", a(d) "Lézersugár a középvonal felett" irányjel- zővel", illetve a(c)"Középvonal" kijelzéssel a lézer vevőkészülék első oldalán található(6)kijelzőn, – A(9)"Lézersugár a középvonal alatt", a(11)"Lézersugár a középvonal felett irányjel- zőkel", illetve a(15)"Középvonal" LED-del a lézer vevőkészülék hátsó oldalán, – opcióként a(lásd „Hangjelzés a lézersugár helyzetének kijelzésére”, Oldal136)hang- jelzéssel. A lézer vevőkészülék túl mélyen van: Ha a lézersugár a(5)vételi mező felső felén halad keresztül, akkor a kijelzőn világít(d)"Lézersugár a középvonal felett" irányjelző, és a megfelelő(11)"Lézersugár a középvonal felett" LED. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)136 | Magyar Bekapcsolt hangjelzés esetén felhangzik egy magas frekvenciájú hangjelzés. Mozgassa el a lézer vevőkészüléket a nyíl által jelzett irányban felfelé. A lézer vevőkészülék túl magasan van: Ha a lézersugár a(5)vételi mező alsó felén ha- lad keresztül, akkor a kijelzőn világít (b)"Lézersugár a középvonal alatt" irányjelző, és a megfelelő(9)"Lézersugár a középvonal alatt" LED. Bekapcsolt hangjelzés esetén felhangzik egy alacsony frekvenciájú hangjelzés. Mozgassa el a lézer vevőkészüléket a nyíl által jelzett irányban lefelé. A lézer vevőkészülék középhelyzetben van: Ha a lézersugár a(5)vételi mező(10)középjelzésének magasságában halad át, akkor a(c)irányjelző a kijelzőn és a megfelelő középső(15)LED világít. Ha a hangjelzés be van kapcsolva, felhangzik egy folyamatos hangjelzés. Hangjelzés a lézersugár helyzetének kijelzésére A lézersugárnak a (5) vételi mezőn elfoglalt helyzetét egy hangjelzéssel is ki lehet jelezni. A hangerőt meg lehet változtatni, vagy ki lehet kapcsolni. A hangjelzés hangerejének megváltoztatásához nyomja addig a (4)hangjelzés gombot, amíg a kijelzőn a kívánt hangerő kerül kijelzésre. Alacsony hangerő esetén a (g)hangkijelzés a kijelzőn egy sávból áll, nagy hangerő esetén 3 sáv jelenik, ha pedig a hangjelzés ki van kacspolva, teljesen kialszik. Ha a lézer vevőkészüléken megnyomnak egy gombot, akkor visszaigazolásként, a hang- jelzés beállításától függetlenül mindig felhangzik egy rövid időtartamú, alacsony hangere- jű hangjelzés. Háttérvilágítás A kijelző háttérvilágítása a lézer vevőkészülék bekapcsolásakor mindig teljes fényerőre van beállítva. Ha a rendszer 2percig nem ismer fel lézersugarat és a kezelő sem nyomta meg a lézer vevőkészülék egyik gombját sem, a háttérvilágítás fényereje 50%-kal csök- ken. A háttérvilágítást ki lehet kapcsolni. Ehhez nyomja be egyidejűleg legalább 2másodperc- re a(2)vételi pontosság beállító gombot és a(4)hangjelzés gombot. Munkavégzési tanácsok Jelölés A(10)középjelzésnél a lézer vevőkészüléktől jobbra és balra bejelölheti a lézersugár helyzetét, amikor az áthalad a(5)vételi mező közepén. Ügyeljen arra, hogy a lézer vevőkészüléket a jelöléshez pontosan függőlegesen (vízszin- tes lézersugár esetén), illetve vízszintesen (függőleges lézersugár esetén) állítsa be, mert a jelölések ellenkező esetben eltérnek a lézersugár helyzetétől. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsMagyar | 137 Rögzítés mágnessel (lásd a B ábrát) Ha nincs okvetlenül szükség egy szilárd rögzítésre, akkor a lézer vevőkészüléket a (7)mágnesekkel is rögzítheti az acélalkatrészekhez. Karbantartás és szerviz Karbantartás és tisztítás Tartsa mindig tisztán a lézer vevőkészüléket. Ne merítse vízbe vagy más folyadékokba a lézer vevőkészüléket. A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a ter- mék típustábláján található 10‑jegyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Hulladékkezelés A lézer vevőkészülékeket, a tartozékokat és a csomagolást a környezetvédelmi szempon- toknak megfelelően kell újrafelhasználásra leadni. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)138 | Русский Ne dobja ki a lézer vevőkészüléket és elemeket a háztartási szemétbe! Csak az EU‑tagországok számára: Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható lé- zer vevőkészülékeket és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.
