MANUALE UTENTE LR 7 Professional BOSCH

Avverenze di sicurezza

Leggere e osservare tutte le avventenze e le istruzioni. Se lo strumento di misura non viene utilizzato conformmente alle presenti istruzioni, ciò più pregiudicare i dispositivi di protezione integrati nelle strumento stesso. CONSERVARE CON CURA LE PRESENTI ISTRUZIONI.

Far riparare lo strumento di misura solamente da personale technique specializzato e sostanto utilizzando pezioni di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dello strumento di misura.
Non lavorare con lo strumento di misura in ambienti a rischio di esplosione in cui siano presenti liquidi, gas o polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.
Durante l'utilizzo dello strumento di misura, in determinate condizioni, vengono emessi segnali acustici a volume elevato. Pertanto, Maintainere lo strumento di

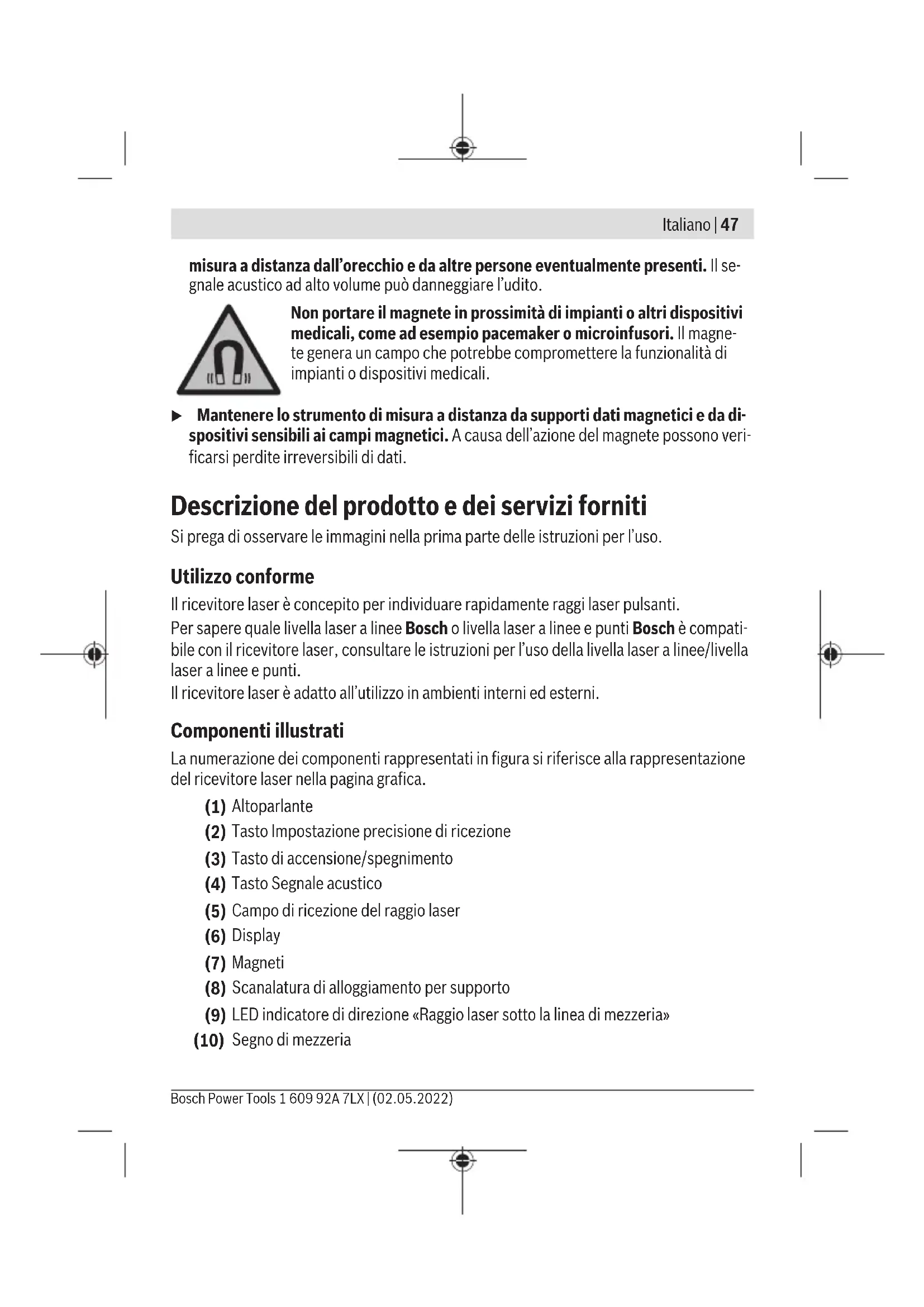

misura a distanza dall'orecchio e da altre persone eventualmente presenti. Il segnale acustico ad alto volume cui danneggiare l'udito.

Non portare il magnete in prossimità di impianti o altri dispositivi medicali, come ad esempio pacemaker o microinfusori. Il magnete genera un Campo che potrebbe promotettere la funzionalità di impianti o dispositivi medicali.

Mantenere lo strumento di misura a distance da supporti dati magneti e da dispositivi sensibili ai campi magnetici. A causa dell'azione del magnete posso sono verificarsi perdite irreversibili di dati.

Descrizione del prodotto e dei servizi forniti

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

Il ricevitore laser è concepito per individuare rapidamente raggi laser pulsanti.

Per sapere quale livella laser a linee Bosch o livella laser a linee e punti Bosch è compatibile con il ricevitore laser, consultare le istruzioni per l'uso della livella laser a linee/livella laser a linee e punti.

Il ricevitore laser è adatto all'utilizzo in ambienti interni ed esterni.

Componenti illustrati

La numerozione dei componenti rappresentati in figura si riferisce alla rappresentazione del ricevitore laser nella pagina grafica.

(1) Altoparlante
(2) Tasto Impostazione precisione di ricezione
(3) Tasto di accensione/spegnimento
(4) Tasto Segnale acustico
(5) Campo di rivezione del raggio laser
(6) Display
(7) Magneti
(8) Scanalatura di alloggamenti per supporto
(9) LED indicator di direzione «Raggio laser sotto la linea di mezzeria»
(10) Segno di mezzeria

48|Italiano

(11) LED indicator di direzione «Raggio laser sopra la linea di mezzeria»
(12)Numero di série
(13) Coperchio vano batterie
(14) Bloccaggio del coperchio vano batterie
(15) LED linea di mezzeria (posteriore)
(16) Support^a (1 608 M00 C1L)
(17) Manopola del supporto
(18) Binario di guida
(19) Bloccaggio del supporto
(20) Pulsante per allentare il bloccaggio a)

a) L'accessorio illustrato oppure descripto non è compreso nel volume di fornitura standard.

L'accessorio completo è contentuto nel loro programma accessori.

Elementi di visualizzazione

(a) Avviso batteria
(b) Indicatore di direzione «Raggio laser除去la linea di mezzeria»
(c) Indicatore linea di mezzeria
(d) Indicatore di direzione «Raggio laser sopra la linea di mezzeria»
(e) Indicatore precisione di ricezione «bassa»
(f) Indicatore precisione di ricezione «alta»
(g) Indicatore segnale acustico

Dati tecnici

Ricevitore laser LR 7
Codice prodotto	3 601 K69 J..
Raggio d'azioneA)	5-X mB)
Angolo di ricezione 90°
Precisione di ricezioneC)
- «alta» ±1 mm
- «bassa» ±3 mm
Temperatura di esercizio -10 °C ... +50 °C
Temperatura di magazzinaggio -20 °C ... +70 °C

Italiano | 49

Ricevitore laser LR 7

Altezza d'impeggo max.或者其他 altezza di riferimento 2000 m
Umidità relativa dell'aria max. 90 %
Grado di contaminazione secondo IEC 61010-1 3	D)
Batterie 2 × 1,5 V LR6 (AA)
Autonomia, circa 30 h
Peso secondo EPTA-Procedure 01:2014 0,15 kg
Dimensioni (lunghezza × larghezza × altezza) 73 × 28 × 137 mm
Grado di protezione IP54 (con protezione contro la polvere e gli schizzi d'acqua)

A) In caso di condizioni ambientali sfavorevoli (ad es. irradiazione solare diretta), il raggio d'azione potrà risultare ridotto.
B) X: raggio d'azione massimo per funzionamento con ricevitore laser conforme alle istruzioni per l'uso della livella laser a linee Bosch o livella laser a linee e punti Bosch utilizzata
C) In base alla distanza fra ricevitore laser e livella laser a linee/livella laser a linee e punti
D) Presenza di contaminazioni conduttive, oppure di contaminazioni asciutte e non conduttive, ma rese conduttive alla prevedibile condensa. In tali condizioni, il prodotto è di norma protetto da irradiazione solare diretta, precipitazioni e piena esposizione al vento, ma non verranno controllate né la temperature, né l'umidità atmospherica.
Per una identificazione univoca del ricevitore laserfare riferimento al numero di seri (12) riportato sulla targhetta identificativa.

Informazioni sulla rumorosità

Il livello di pressione acustica A del segnale acustico, a distance di 1 m, è di 80 dB(A).

Non mantenere il ricevitore laser accostato all'orecchio.

Montaggio

Introduzione/sostituzione delle pile

Per il funzionamento del ricevitore laser si consiglia l'impiego di batterie alcaline al man-ganese.

Estrarre verso l'esterno il bloccaggio (14) del coperchio vano batterie ed aprire il coperchio stesso (13). Introduire le pile.

Durante tale fase, prestare attenzione alla corretta polarità, riportata sul lato interno del vano batterie.

Bosch Power Tools 1609 92A 7LX| (02.05.2022)

50 | Italiano

Quando l'avviso pile (a) comparirà per la prima volta sul display (6), il ricevitore laser avrà un'autonomia residua di circa 2 h.

Sostituire sempre toutes lepile contemporaneamente. Utilizzare esclusivamente pile dello stesso produttore e con la stessa capacité.

Estrarre le batterie dal ricevitore laser qualora non venga utilizzato per lungo tempo. In caso di magazzinaggio prolongato all'interno del ricevitore laser, le batterie possono corrodersi e scaricarsi.

Utilizzo

Messa in funzione

Proteggere il ricevitore laser dall'umidità e alla radiazione solare diretta.
Non esporre il ricevitore laser a temperature o a oscillazioni termiche estreme. Ad esempio, evitare di lasciarlo per lungo tempo all'interno dell'auto. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale il ricevitore laser prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi sono pregiudicare la precisione del ricevitore laser.

Installazione del ricevitore laser (vedere fig. A)

Posizione are il ricevitore laser ad almeno 5 m di distance alla livella laser a linee o livella laser a linee e punti. Accertarsi che sulla livella laser a linee o livella laser a linee e punti sua attiva la modalità Ricevitore. Selezionale una modalità di azionamento in cui venga generato solo un raggio laser orizzontale o solo uno verticale.

Avvertenza: Non selezionare una modalità di azionamento con raggio laser orizzontale e verticale contemporaneamente (modalità a linee incrociate), poiché potrebbero risultare indicazioni errate dell'altezza del raggio laser.

Posizione are il ricevitore laser in modo che il raggio laser possa raggiungere il Campo di ricezione (5). Orientarlo in modo che il raggio laser attraversi il Campo di ricezione transversalmente (come rappresentato in figura).

Accensione/spegnimento

Con l'accensione del ricevitore laser viene emesso un segnale acustico più forte. Pertanto, in fase di accensione tenere il ricevitore laser lontano delle orecchio e/ o da autres persone. Il segnale acustico ad alto volume può danneggiare l'uditoto.

Per accendere il ricevitore laser premere il tasto di accensione/spegnimento (3). Tutte leindicazioni del display e tutti i LED si accenderanno brevamente e verrà emesso un segnale acustico.

All'accensione del ricevitore laser, il volume è sempre impostato su un livello medio e la precisione di ricezione su «alta».

Per spegnere il ricevitore laser, premere nuovamente il tasto di accensione/ spegnimento (3). Prima dello spegnimento, tutti i LED e tutte leindicazioni sul display si accenderanno brevamente e verra èesso un segnale acustico.

Se per circa 20 min non viene premuto alcun tasto del ricevitore laser e nessun raggio la ser raggiunge il Campo di ricezione (5) per 20 min, il ricevitore laser si spegnerà automaticamente per salvaguardare le batterie. Lo spegnimento verrà visualizzato da una breve accensione di tutti i LED e di tutte leindicazioni sul display; verrà inoltre emesso un segnale acustico.

Scelta dell'impostazione indicatore linea di mezzeria

Il tasto Impostazione precisione di ricezione (2) consente di stabilire con quale precisione la posizione del raggio laser sul Campo di ricezione verrà indicata come «centrale»:

-precisionedi ricezione «alta» (indicazione (f)sul display),
- precisioni di ricezione «bassa» (indicazione (e) sul display).

Indicatori di direzione

La posizione del raggio laser nel campo di ricezione (5) verrà indica:

• dagli indicatori di direzione «Raggio laser除去 la linea di mezzeria» (b), «Raggio laser sopra la linea di mezzeria» (d) o «Linea di mezzeria» (c) sul display (6) sul lato ante-riore del ricevitore laser;
• dai LED indicatori di direzione «Raggio laser除去 la linea di mezzeria» (9), «Raggio laser sulla linea di mezzeria» (11) o «Linea di mezzeria» (15), sul lato posteriore del ricevitore laser;
• su richiesta, tramite il segnale acustico (vedi «Segnale acustico diindicazione del raggio laser», Pagina 52).

Ricevitore laser troppo in basso: Se il raggio laser attervas la meta superiore del campo di ricezione (5), si accenderanno l'indicatore di direzione «Raggio laser sopra la linea di mezzeria» (d) sul display e il LED corrispondente «Raggio laser sopra la linea di mezzeria» (11).

A segnale acustico attivo, verrare emesso un segnale ad alta frequenza.

Spostare il ricevitore laser in direzione della freccia verso l'alto.

Ricevitore laser troppo in alto: Se il raggio laser attervas la meta inferiore del campo di ricezione (5), si accenderanno l'indicatore di direzione «Raggio laser sulla linea di mezzeria» (b) sul display e il LED corrispondente «Raggio laser sulla linea di mezzeria» (9).

A segnale acustico attivo, verra emesso un segnale a bassa frequenza.

Spostare il ricevitore laser in direzione della freccia verso il basso.

52 | Italiano

Ricevitore laser in posizione centrale: Se il raggio laser attavrasy il campodi ricezione (5) all'altezza del segno di mezzeria (10), si accenderanno l'indicatore della linea di mezzeria (c) sul display e il corrispondente LED della linea di mezzeria (15). A segnale acustico attivo, verrà emesso un segnale acustico continuo.

Segnale acustico di individazione del raggio laser

La posizione del raggio laser sul Campo di ricezione (5) pourrait essere indicata da un segnale acustico.

É possible variate il volume oppure disattivare il segnale acustico.

Per cancellare o disattivare il segnale acustico, premere il relative tasto (4), sino a visualizzare sul display il volume desiderato. Con un volume più basso l'indicazione del segnale acustico (g) nel display viene visualizzata con una barra, con un volume più alto con 3 barre, qualora il segnale acustico sa disattivato non viene visualizzata.

Indipendente dell'impostazione del segnale acustico, verrà emesso un breve segnale acustico a basso volume agli volta che verrà premuto un tasting sul ricevitore laser.

Retroilluminatione

All'accensione del ricevitore laser, la retroilluminazione del display verrà attenuata alla massima intensità. Se per 2 minuti non viene rilevato alcun raggio laser e non viene premuto alcun tasto del ricevitore laser, la retroilluminazione verrà ridotta del 50% .

La retroilluminazione può essere disattivata. A tale scopo, premere contemporaneamente il tasting Impostazione precisione di ricezione (2) e il tasting del segnale acustico (4) per almeno 2 secondi.

Indicazioni operative

Marcatura

Sulla tacca centrale (10) sul lato destro e sinistro del ricevitore laser è possibile segnare la posizione del raggio laser quando passaattraverso il centro del campo di ricezione (5). Accertarsi che il ricevitore laser in fase di contrassegno sia allineato esattamente in verticale (con raggio laser orizzontale) o in orizzontale (con raggio laser verticale), poiché altrimenti i contrassegni risulteranno sfalsati rispetto al raggio laser.

Fissaggio tramite magnete (vedere Fig. B)

Se un fissaggio sicuro non è assolutamente necessario, è possible applicare il ricevitore laser con l'ausilio dei magneti (7) su elementi in acciaio.

Manutenzione ed assistenza

Manutenzione e pulizia

Conservare il ricevitore laser sempre pulito.

Non immershigere il ricevitore laser in acqua o altri liquidi.

Pulire eventuali impurità utilizzando un panno morbido inumidito. Non utilizzato detergenti, né solventi.

Servizio di assistenza e consulenza technique

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili ancche sul sito

www.bosch-pt.com

Il team di consulenza tecnica Bosch sare lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetto di fabbricazione dell'eletttroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Ricevitori laser, accessori ed imballaggi devono essere avviati ad un riciclaggio rispettoso dell'ambiente.

Non gettare ricevitori laser e batterie tra i rifiuti domestici!

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, i ricevitori laser non più utilizzato, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o ESAuste, andranno raccolti separatamente e riciclati nel rispetto dell'ambiente.

54|Nederlands

In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero ave effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.
