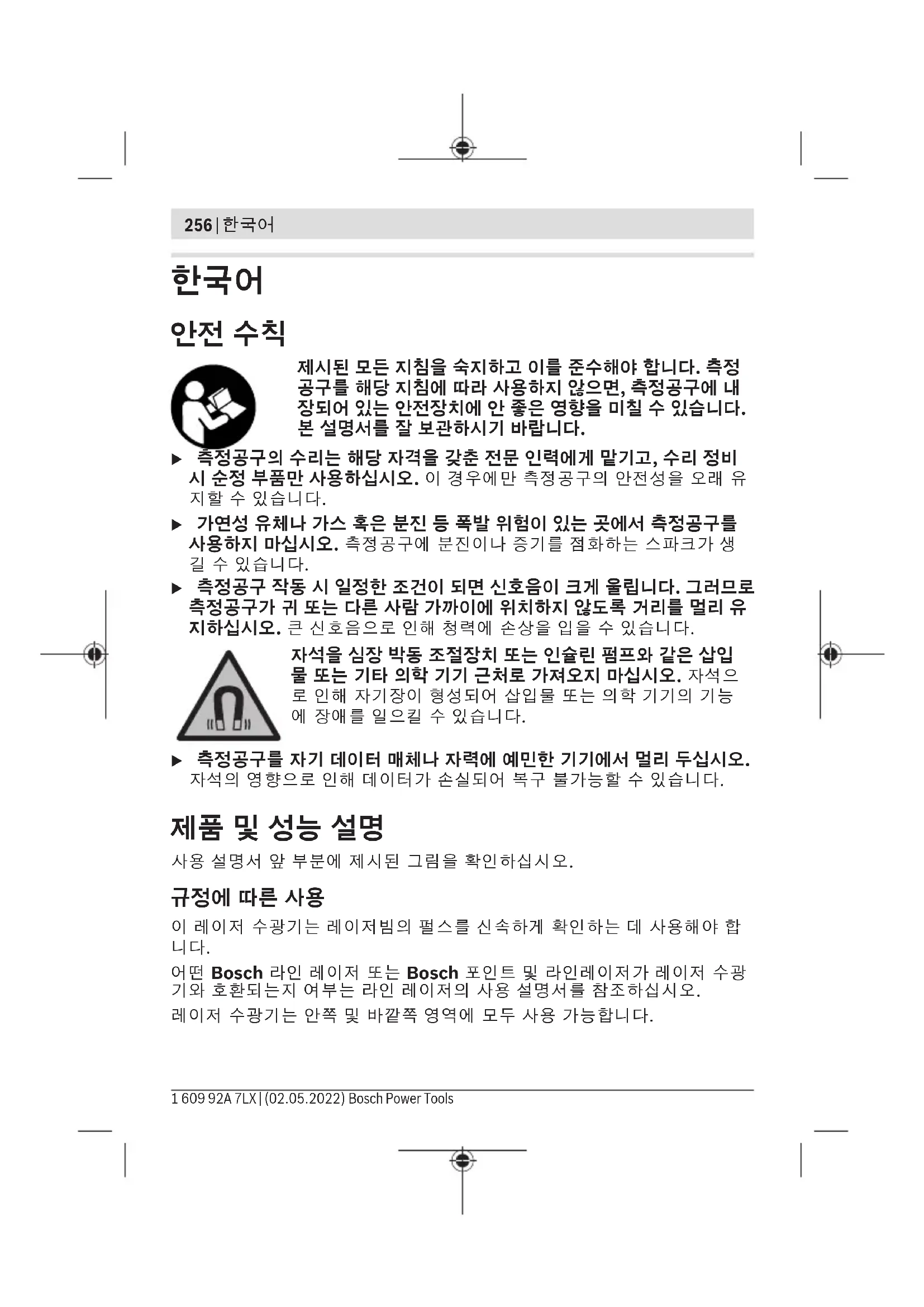

제시된 모든 지침을 숙지하고 이를 준수해야 합니다. 측정 공구를 해당 지침에 따라 사용하지 않으면, 측정공구에 내 장되어 있는 안전장치에 안 좋은 영향을 미칠 수 있습니다. 본 설명서를 잘 보관하시기 바랍니다. u 측정공구의 수리는 해당 자격을 갖춘 전문 인력에게 맡기고, 수리 정비 시 순정 부품만 사용하십시오. 이 경우에만 측정공구의 안전성을 오래 유

u 가연성 유체나 가스 혹은 분진 등 폭발 위험이 있는 곳에서 측정공구를 사용하지 마십시오. 측정공구에 분진이나 증기를 점화하는 스파크가 생

u 측정공구 작동 시 일정한 조건이 되면 신호음이 크게 울립니다. 그러므로 측정공구가 귀 또는 다른 사람 가까이에 위치하지 않도록 거리를 멀리 유 지하십시오. 큰 신호음으로 인해 청력에 손상을 입을 수 있습니다. 자석을 심장 박동 조절장치 또는 인슐린 펌프와 같은 삽입 물 또는 기타 의학 기기 근처로 가져오지 마십시오. 자석으 로 인해 자기장이 형성되어 삽입물 또는 의학 기기의 기능 에 장애를 일으킬 수 있습니다. u 측정공구를 자기 데이터 매체나 자력에 예민한 기기에서 멀리 두십시오. 자석의 영향으로 인해 데이터가 손실되어 복구 불가능할 수 있습니다.

사용 설명서 앞 부분에 제시된 그림을 확인하십시오.

이 레이저 수광기는 레이저빔의 펄스를 신속하게 확인하는 데 사용해야 합

어떤Bosch 라인 레이저 또는Bosch 포인트 및 라인레이저가 레이저 수광 기와 호환되는지 여부는 라인 레이저의 사용 설명서를 참조하십시오. 레이저 수광기는 안쪽 및 바깥쪽 영역에 모두 사용 가능합니다. 1 609 92A 7LX | (02.05.2022) Bosch Power Tools한국어 | 257

제품의 주요 명칭에 표기되어 있는 번호는 레이저 수광기의 그림이 나와있 는 면을 참고하십시오. (1)

(2) 수신 정확도 설정 버튼 (3)

(9) "중앙선 아래쪽 레이저빔" LED 방향 표시기 (10)

(11) "중앙선 위쪽 레이저빔" LED 방향 표시기 (12)

(14) 배터리 케이스 덮개 잠금쇠 (15) LED 중앙선(뒤) (16)

(20) 잠금쇠를 풀기 위한 푸쉬버튼

a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

(b) "중앙선 아래쪽 레이저빔" 방향 표시기 (c)

(d) "중앙선 위쪽 레이저빔" 방향 표시기 (e) "기본" 수신 정확도 표시기 (f) "미세" 수신 정확도 표시기 Bosch Power Tools 1 609 92A 7LX | (02.05.2022)258 | 한국어 (g)

–20°C…+70°C 기준 높이를 초과한 최대 사용 높이 2000m

90% IEC61010-1에 따른 오염도

30h EPTA-Procedure01:2014에 따른 중량 0.15kg 치수(길이 × 폭 × 높이) 73× 28× 137mm

A) 직사광선 등의 불리한 환경 조건에서는 작업 범위가 줄어들 수 있습니다. B) X: 사용하는Bosch 라인 레이저 또는Bosch 포인트 및 라인 레이저의 사용 설명 서에 따라 레이저 수광기를 사용하여 작동하는 경우 최대 작업 범위 C) 레이저 수신기와 라인 레이저 사이/포인트 및 라인 레이저의 간격에 따라 달라짐 D) 전도성 오염이 발생하거나, 비전도성 건식 오염이 발생하는데, 이 경우 응축을 통 해 전도성을 띠게 됩니다. 이러한 조건에서는 일반적으로 직사광선, 강우 및 풍압 등으로부터 보호되지만, 온도 및 습도는 조절되지 않습니다. 형식판에 적힌 일련 번호 (12) 를 통해 레이저 수광기를 식별할 수 있습니다.

배터리 삽입하기/교환하기 레이저 수광기를 사용할 때 알칼리 망간 배터리를 사용하는 것이 좋습니다. 1 609 92A 7LX | (02.05.2022) Bosch Power Tools한국어 | 259 배터리 케이스 커버의 잠금쇠 (14) 를 바깥쪽으로 잡아당겨 배터리 케이스 커버 (13) 를 젖히십시오. 배터리를 끼우십시오. 이때 전극이 배터리 케이스 안쪽에 나와있는 것처럼 올바로 끼워야 합니다. 배터리 경고 표시(a) 가 디스플레이(6) 에 처음 나타난 경우, 레이저 수광 기는 대략2시간 정도 더 작동할 수 있습니다. 모든 배터리는 항상 동시에 교체하십시오. 한 제조사의 용량이 동일한 배터 리로만 사용하십시오. u 오랜 기간 사용하지 않을 경우 레이저 수광기의 배터리를 분리해 두십시 오. 배터리를 레이저 수광기에 오래 두면 부식되고 방전될 수 있습니다.

u 레이저 수광기가 물에 젖거나 직사 광선에 노출되지 않도록 하십시오. u 레이저 수광기가 극한 온도 또는 온도 차이가 심한 곳에 노출되지 않도록 하십시오. 예를 들어 오랜 기간 차량 안에 두지 마십시오. 온도 변화가 심 한 경우 레이저 수광기를 사용하기 전에 우선 적당한 온도가 되도록 하십 시오. 극심한 온도에서나 온도 변화가 심한 환경에서 사용하면 레이저 수 광기의 정확도가 떨어질 수 있습니다. 레이저 수광기 설치하기(그림A참조) 레이저 수광기를 라인 레이저 또는 포인트 및 라인 레이저에서 최소5m 이 상 떨어진 곳에 설치하십시오. 라인 레이저 또는 포인트 및 라인 레이저에 수광기 모드가 활성화되어 있는지 확인하십시오. 수평 또는 수직 레이저빔 하나만 발사되는 작동 모드를 선택하십시오. 지침: 레이저빔의 높이에 관한 에러 표시가 나타날 수 있으므로 수평 및 수 직 레이저빔이 동시에 발사되는 작동 모드(크로스라인 모드)를 선택하지 마

레이저빔이 수신 부위(5) 에 도달할 수 있는 위치에 레이저 수광기를 놓으 십시오. 이때 레이저빔이 수신 부위를 가로질러 통과하도록 레이저 수광기 를 맞추어야 합니다(그림 참조).

u 레이저 수광기를 켤 때 큰 신호음이 울립니다. 그러므로 전원을 켤 때 레 이저 수광기가 귀 또는 다른 사람 가까이에 위치하지 않도록 거리를 멀리 유지하십시오. 큰 신호음으로 인해 청력에 손상을 입을 수 있습니다. 레이저 수광기의 전원을 켜려면 전원 버튼(3) 을 누르십시오. 모든 디스플 레이 표시기와 LED에 잠깐 불이 켜지며 신호음이 납니다. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)260 | 한국어 레이저 수광기를 켜면 볼륨은 항상 중간 크기로, 수신 정확도는 "미세"로 설

레이저 수광기의 전원을 끄려면 전원 버튼(3) 을 다시 누르십시오. 전원을 끄기 전에 잠깐 동안 모든 LED 및 모든 디스플레이 표시기에 불이 들어오 고, 신호음이 울립니다. 약20분 동안 레이저 수광기의 아무 버튼도 누르지 않고 수신 부 위(5)20분 동안 아무런 레이저빔도 닿지 않으면 레이저 수광기는 배터리 절약을 위해 자동으로 꺼지게 됩니다. 전원이 꺼질 때 잠깐 동안 모든 LED 및 모든 디스플레이 표시기에 불이 들어오고 신호음이 울립니다. 중앙선 표시기 설정 선택하기 수신 정확도 설정 버튼(2) 을 눌러 수신 부위에서 레이저빔의 위치가 "중심 점으로" 표시되는 정확도를 정할 수 있습니다. – "미세" 수신 정확도(디스플레이의 표시기(f)), – "기본" 수신 정확도(디스플레이의 표시기(e)).

수신 부위(5) 의 레이저빔 위치는 다음과 같이 표시됩니다: – "중앙선 아래쪽 레이저빔" 방향 표시기(b), "중앙선 위쪽 레이저빔" 방향 표시기(d) 또는 레이저 수광기 앞면 디스플레이(6) 의 중앙선(c) 을 통

– "중앙선 아래쪽 레이저빔" 방향 표시기(9), "중앙선 위쪽 레이저빔" 방향 표시기(11) 또는 레이저 수광기 뒷면의 중앙선(15) 을 통해, – 옵션으로 신호음을 통해 (참조 „레이저빔 표시기에 관한 신호음“, 페이 지261). 레이저 수광기가 너무 낮은 곳에 위치한 경우: 레이저빔이 수신 부위(5) 의 위쪽을 지나는 경우, 디스플레이의 "중앙선 위쪽 레이저빔" 방향 표시기(d) 및 해당 "중앙선 위쪽 레이저빔" LED(11) 가 점등됩니다. 신호음이 켜진 상태에서 신호가 높은 주파수로 울립니다. 레이저 수광기를 화살표 방향으로 위로 움직이십시오. 레이저 수광기가 너무 높은 곳에 위치한 경우: 레이저빔이 수신 부위(5) 의 아래쪽을 지나는 경우, 디스플레이의 "중앙선 아래쪽 레이저빔" 방향 표시 기(b) 및 해당 "중앙선 아래쪽 레이저빔" LED(9) 가 점등됩니다. 신호음이 켜진 상태에서 신호가 낮은 주파수로 울립니다. 레이저 수광기를 화살표 방향으로 아래로 움직이십시오. 레이저 수광기가 중심점에 위치하는 경우: 레이저빔이 수신 부위(5) 의 중 심점 표시(10) 를 지나는 경우, 디스플레이에 중앙선 표시기(c) 및 해당되 는 중앙선 LED(15) 가 점등됩니다. 신호음 기능이 켜진 상태이면 계속 소리가 납니다. 1 609 92A 7LX | (02.05.2022) Bosch Power Tools한국어 | 261 레이저빔 표시기에 관한 신호음 수신 부위 (5) 에 닿은 레이저빔의 위치를 신호음으로 표시할 수 있습니다. 볼륨을 변경하거나 신호음이 안 나게 할 수 있습니다. 신호음을 바꾸거나 끄려면 디스플레이에 원하는 볼륨이 표시될 때까지 신 호음 버튼(4) 을 누르십시오. 볼륨이 낮으면 디스플레이에 신호음 표시 기(g) 가 3개의 막대로 표시되고, 신호음이 꺼진 상태에서는 소등됩니다. 신호음 기능 설정과 관계없이 레이저 수광기의 버튼을 누를 때마다 확인하 는 의미에서 낮은 강도로 짧은 소리가 나게 되어 있습니다.

레이저 수광기가 켜지면, 표시기의 후방 조명등은 가장 강한 강도로 켜집니 다. 2분 동안 레이저빔이 감지되지 않고 레이저 수광기의 버튼을 누르지 않 으면, 후방 조명 강도는 50% 정도 줄어듭니다. 후방 조명등을 끌 수 있습니다. 후방 조명등을 끄려면 수신 정확도 설정 버 튼(2) 및 신호음 버튼(4) 을 동시에 최소 2초 이상 누르십시오.

레이저빔이 수신 부위(5) 의 중심을 지나는 경우 레이저 수광기의 좌측 및 우측의 중심점 표시(10) 에 레이저빔의 위치를 표시할 수 있습니다. 표시할 때 레이저 수광기가 정확하게 수직(레이저빔이 수평으로 작동하는 경우)으로 또는 수평(레이저빔이 수직으로 작동하는 경우)으로 정렬되도록 하십시오. 그렇지 않으면 레이저빔 맞은편의 표시가 옮겨질 수 있습니다. 자석을 사용하여 고정하기(그림 B 참조) 반드시 안전하게 고정할 필요가 없는 경우, 레이저 수광기를 자석(7) 을 이 용하여 강철 부품에 부착할 수 있습니다. 보수 정비 및 서비스

레이저 수광기는 항상 깨끗한 상태로 유지하십시오. 레이저 수광기를 물이나 다른 액체에 넣지 마십시오. 물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦으십시오. 세척제 또는 용제를 사용하지 마십시오. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)262 | ไทย AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼 이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다: www.bosch-pt.com/serviceaddresses

레이저 수광기, 액세서리 및 포장재는 환경 규정에 따라 재활용해야 합니다. 레이저 수광기 및 배터리를 가정용 쓰레기에 버리지 마십시
