사용 설명서 LR 6 Professional BOSCH

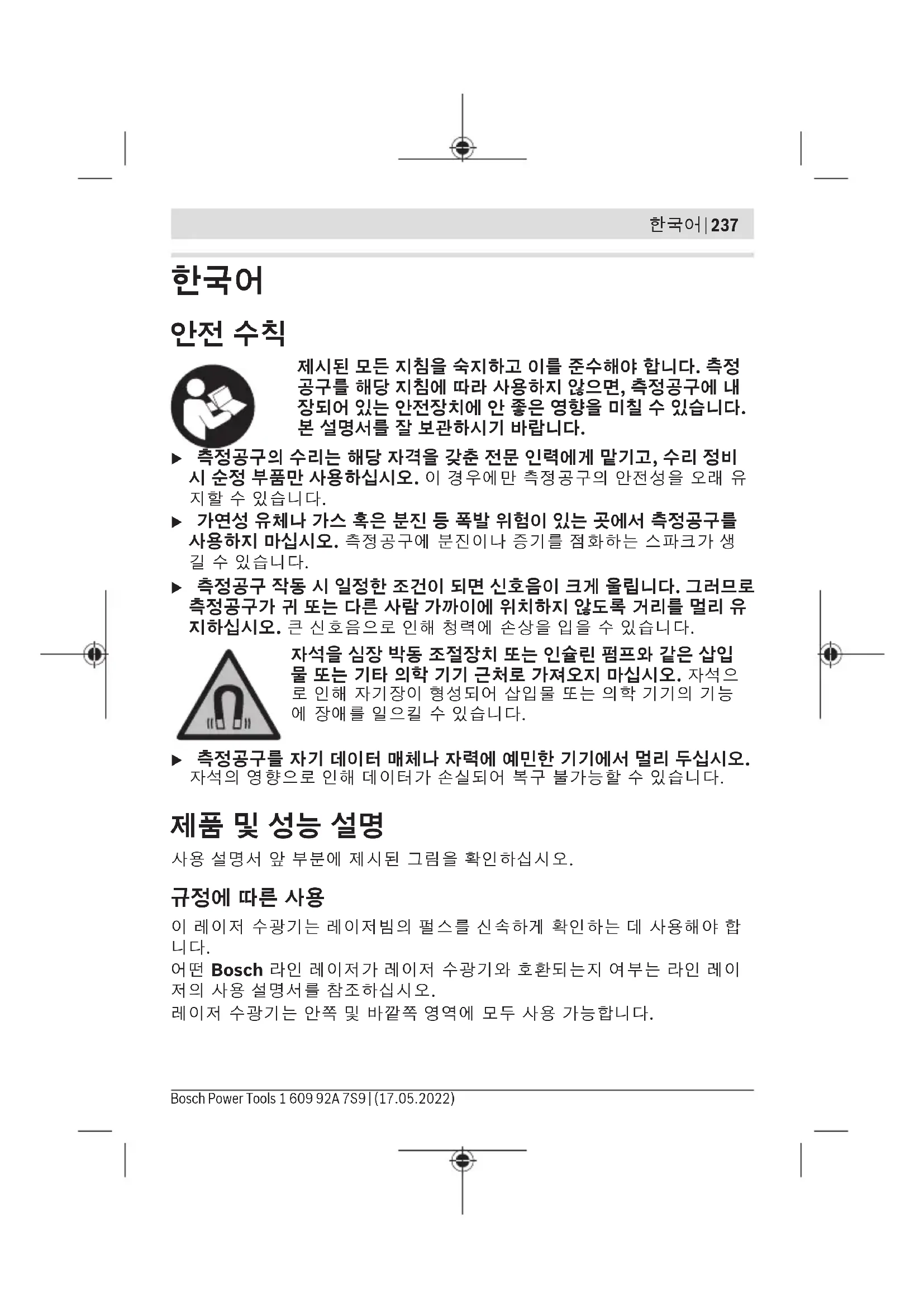

제시된 모든 지침을 숙지하고 이를 준수해야 합니다. 측정 공구를 해당 지침에 따라 사용하지 않으면, 측정공구에 내 장되어 있는 안전장치에 안 좋은 영향을 미칠 수 있습니다. 본 설명서를 잘 보관하시기 바랍니다. u 측정공구의 수리는 해당 자격을 갖춘 전문 인력에게 맡기고, 수리 정비 시 순정 부품만 사용하십시오. 이 경우에만 측정공구의 안전성을 오래 유

u 가연성 유체나 가스 혹은 분진 등 폭발 위험이 있는 곳에서 측정공구를 사용하지 마십시오. 측정공구에 분진이나 증기를 점화하는 스파크가 생

u 측정공구 작동 시 일정한 조건이 되면 신호음이 크게 울립니다. 그러므로 측정공구가 귀 또는 다른 사람 가까이에 위치하지 않도록 거리를 멀리 유 지하십시오. 큰 신호음으로 인해 청력에 손상을 입을 수 있습니다. 자석을 심장 박동 조절장치 또는 인슐린 펌프와 같은 삽입 물 또는 기타 의학 기기 근처로 가져오지 마십시오. 자석으 로 인해 자기장이 형성되어 삽입물 또는 의학 기기의 기능 에 장애를 일으킬 수 있습니다. u 측정공구를 자기 데이터 매체나 자력에 예민한 기기에서 멀리 두십시오. 자석의 영향으로 인해 데이터가 손실되어 복구 불가능할 수 있습니다.

사용 설명서 앞 부분에 제시된 그림을 확인하십시오.

이 레이저 수광기는 레이저빔의 펄스를 신속하게 확인하는 데 사용해야 합

어떤Bosch 라인 레이저가 레이저 수광기와 호환되는지 여부는 라인 레이 저의 사용 설명서를 참조하십시오. 레이저 수광기는 안쪽 및 바깥쪽 영역에 모두 사용 가능합니다. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)238 | 한국어

제품의 주요 명칭에 표기되어 있는 번호는 레이저 수광기의 그림이 나와있 는 면을 참고하십시오. (1) 수신 정확도 조절 버튼 (2)

(6) "중앙선 위쪽 레이저빔" LED 방향 표시기 (7) LED 중앙선 (8) "중앙선 아래쪽 레이저빔" LED 방향 표시기 (9)

(15) 배터리 케이스 덮개 잠금쇠 (16)

(20) 잠금쇠를 풀기 위한 푸쉬버튼

a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

–20°C…+70°C 기준 높이를 초과한 최대 사용 높이 2000m

90% IEC61010-1에 따른 오염도

0.12kg 치수(길이 × 폭 × 높이) 69×28×123mm

IP54 (먼지 및 분무수 침투 방지) A) 직사광선 등의 불리한 환경 조건에서는 작업 범위가 줄어들 수 있습니다. B) X: 사용하는Bosch 라인 레이저의 사용 설명서에 따라 레이저 수광기를 사용하여 작동하는 경우 최대 작업 범위 C) 레이저 수신기와 라인 레이저 사이의 간격에 따라 달라짐 D) 비전도성 오염만 발생하지만, 가끔씩 이슬이 맺히면 임시로 전도성이 생기기도 합

형식판에 적힌 일련 번호 (13) 를 통해 레이저 수광기를 식별할 수 있습니다.

배터리 삽입하기/교환하기 레이저 수광기를 사용할 때 알칼리 망간 배터리를 사용하는 것이 좋습니다. 배터리 케이스 커버의 잠금쇠 (15) 를 바깥쪽으로 잡아당겨 배터리 케이스 커버 (14) 를 젖히십시오. 배터리를 끼우십시오. 배터리 케이스 덮개에 표시된 극방향에 유의하십시오. 배터리가 약해지면 상태 표시기(3) 가 깜박이기 시작합니다. 레이저 수광 기를 이용한 작업을 대략 2시간 정도 더 진행할 수 있습니다. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)240 | 한국어 모든 배터리는 항상 동시에 교체하십시오. 한 제조사의 용량이 동일한 배터 리로만 사용하십시오. u 오랜 기간 사용하지 않을 경우 레이저 수광기의 배터리를 분리해 두십시 오. 배터리를 레이저 수광기에 오래 두면 부식되고 방전될 수 있습니다.

u 레이저 수광기가 물에 젖거나 직사 광선에 노출되지 않도록 하십시오. u 레이저 수광기가 극한 온도 또는 온도 차이가 심한 곳에 노출되지 않도록 하십시오. 예를 들어 오랜 기간 차량 안에 두지 마십시오. 온도 변화가 심 한 경우 레이저 수광기를 사용하기 전에 우선 적당한 온도가 되도록 하십 시오. 극심한 온도에서나 온도 변화가 심한 환경에서 사용하면 레이저 수 광기의 정확도가 떨어질 수 있습니다. 레이저 수광기 설치하기(그림A참조) 레이저 수광기를 라인 레이저에서 최소5m 이상 떨어진 곳에 설치하십시 오. 라인 레이저에 수광기 모드가 활성화되어 있는지 확인하십시오. 수평 또 는 수직 레이저면 하나만 발사되는 작동 모드를 선택하십시오. 지침: 레이저빔의 높이에 관한 에러 표시가 나타날 수 있으므로 수평 및 수 직 레이저면이 동시에 발사되는 작동 모드(크로스라인 모드)를 선택하지 마

레이저빔이 수신 부위(9) 에 도달할 수 있는 위치에 레이저 수광기를 놓으 십시오. 이때 레이저빔이 수신 부위를 가로질러 통과하도록 레이저 수광기 를 맞추어야 합니다(그림 참조).

u 레이저 수광기를 켤 때 큰 신호음이 울립니다. 그러므로 전원을 켤 때 레 이저 수광기가 귀 또는 다른 사람 가까이에 위치하지 않도록 거리를 멀리 유지하십시오. 큰 신호음으로 인해 청력에 손상을 입을 수 있습니다. 레이저 수광기의 전원을 켜려면 전원 버튼 (2) 을 누르십시오. 잠깐 동안 모 든 LED에 불이 들어오고, 신호음이 울립니다. 레이저 수광기를 켜면 볼륨은 항상 낮은 상태로, 수신 정확도는 "미세"로 설

레이저 수광기의 전원을 끄려면 전원 버튼(2) 을 다시 누르십시오. 전원이 꺼지기 전에 모든 LED에 잠깐 불이 켜고 신호음이 3회 울립니다. 상태 표시 기(3) 가 꺼집니다. 1 609 92A 7S9 | (17.05.2022) Bosch Power Tools한국어 | 241 약20분 동안 레이저 수광기의 아무 버튼도 누르지 않고 수신 부위(9) 20분 동안 아무런 레이저빔도 닿지 않으면 레이저 수광기는 배터리 절약을 위해 자동으로 꺼지게 됩니다. 중앙선 표시기 설정 선택하기 수신 정확도 설정 버튼(1) 을 눌러 수신 부위에서 레이저빔의 위치가 "중심 점으로" 표시되는 정확도를 정할 수 있습니다. – "미세" 수신 정확도(LED 중앙선(7) 이 깜박임), – "기본" 수신 정확도("중앙선 위쪽 레이저빔" LED 방향 표시기(6) 및 중 앙선 아래쪽 레이저빔” 방향 표시기(8) 가 깜박임).

수신 부위 (9) 의 레이저빔 위치는 다음과 같이 표시됩니다. – “중앙선 위쪽 레이저빔” LED 방향 표시기(6), “중앙선 아래쪽 레이 저빔” LED 방향 표시기(8) 또는 레이저 수광기의 앞면 및 뒷면의 중앙 선(7) 을 통해, – 옵션으로 신호음을 통해. 레이저 수광기가 너무 낮은 곳에 위치한 경우: 레이저빔이 수신 부위(9) 의 위쪽을 지나는 경우, "중앙선 위쪽 레이저빔" LED 방향 표시기(6) 가 점등

신호음이 켜진 상태에서 신호가 높은 주파수로 울립니다. 레이저 수광기를 화살표 방향으로 위로 움직이십시오. 레이저 수광기가 너무 높은 곳에 위치한 경우: 레이저빔이 수신 부위(9) 의 아래쪽을 지나는 경우, "중앙선 아래쪽 레이저빔" LED 방향 표시기(8) 가

신호음이 켜진 상태에서 신호가 낮은 주파수로 울립니다. 레이저 수광기를 화살표 방향으로 아래로 움직이십시오. 측정공구가 중간에 위치하는 경우: 레이저빔이 수신 부위(9) 의 중심점 표 시(12) 를 지나는 경우, LED 중앙선(7) 이 점등됩니다. 신호음이 켜진 상태에서 연속음이 울립니다. 레이저빔 표시기에 관한 신호음 수신 부위 (9) 에 닿은 레이저빔의 위치를 신호음으로 표시할 수 있습니다. 볼륨을 변경하거나 신호음이 안 나게 할 수 있습니다. 신호음을 교체하거나 끄려면 신호음 버튼(4) 을 누르십시오. 볼륨이 낮은 경우 짧은 신호음이 울리고 LED 중앙선(7) 이 점등되며, 볼륨이 높은 경우 짧은 신호음이 울리고 LED 방향 표시기(6), (7) 및(8) 가 점등되며, 신호 음이 꺼진 상태에서는 LED 표시기가 꺼져 있습니다. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)242 | 한국어 신호음 기능 설정과 관계없이 레이저 수광기의 버튼을 누를 때마다 확인하 는 의미에서 낮은 강도로 짧은 소리가 나게 되어 있습니다.

레이저빔이 수신 부위(9) 의 중심을 지나는 경우 레이저 수광기의 좌측 및 우측의 중심점 표시(12) 에 레이저빔의 위치를 표시할 수 있습니다. 표시할 때 레이저 수광기가 정확하게 수직(레이저빔이 수평으로 작동하는 경우)으로 또는 수평(레이저빔이 수직으로 작동하는 경우)으로 정렬되도록 하십시오. 그렇지 않으면 레이저빔 맞은편의 표시가 옮겨질 수 있습니다. 자석을 사용하여 고정하기(그림 B 참조) 반드시 안전하게 고정할 필요가 없는 경우, 레이저 수광기를 자석(10) 을 이용하여 강철 부품에 부착할 수 있습니다. 보수 정비 및 서비스

레이저 수광기는 항상 깨끗한 상태로 유지하십시오. 레이저 수광기를 물이나 다른 액체에 넣지 마십시오. 물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦으십시오. 세척제 또는 용제를 사용하지 마십시오. AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼 이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다: www.bosch-pt.com/serviceaddresses 1 609 92A 7S9 | (17.05.2022) Bosch Power Toolsไทย | 243

레이저 수광기, 액세서리 및 포장재는 환경 규정에 따라 재활용해야 합니다. 레이저 수광기 및 배터리를 가정용 쓰레기에 버리지 마십시
