РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LR 6 Professional BOSCH

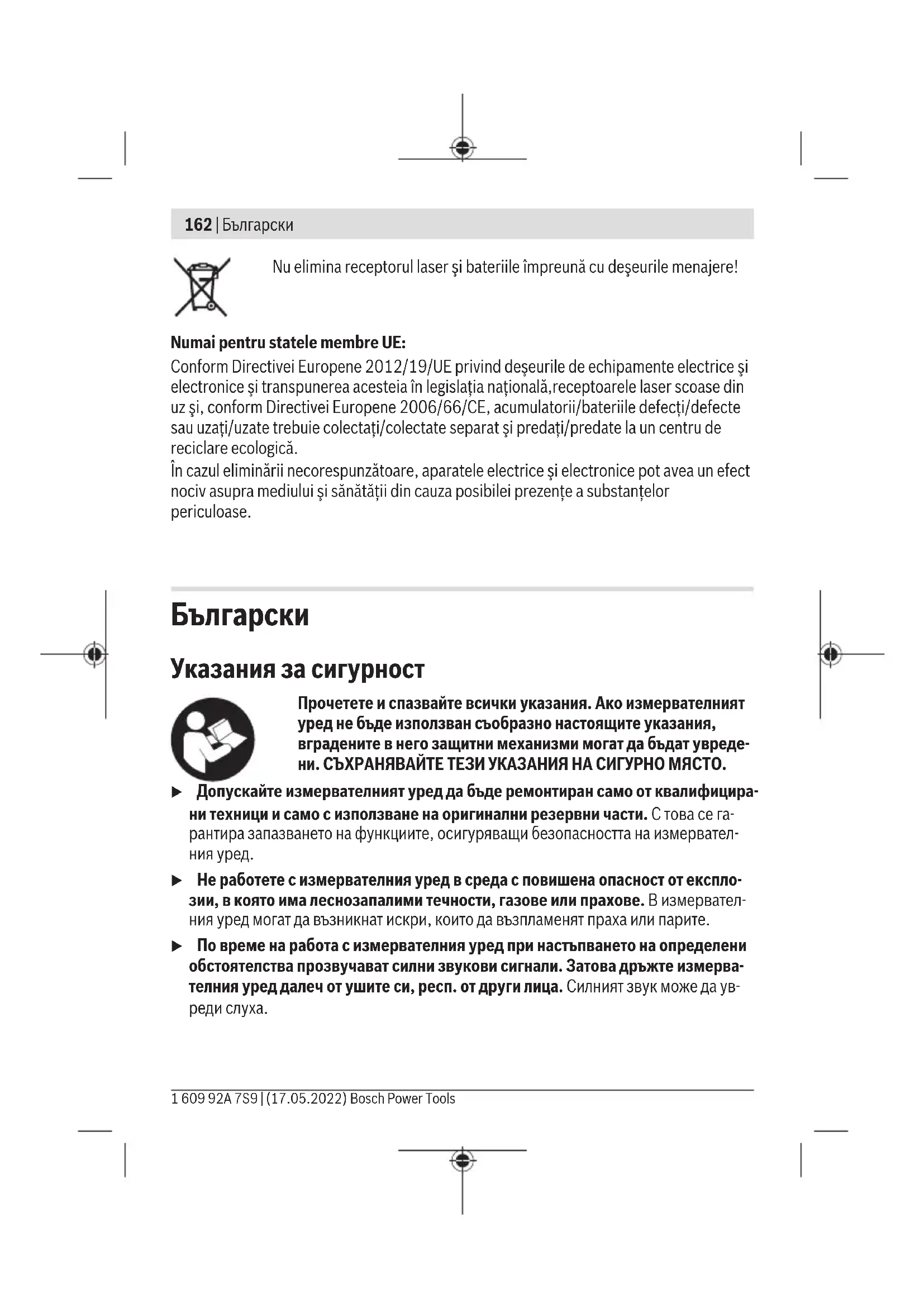

Указания за сигурност Прочетете и спазвайте всички указания. Ако измервателният уред не бъде използван съобразно настоящите указания, вградените в него защитни механизми могат да бъдат увреде- ни. СЪХРАНЯВАЙТЕ ТЕЗИ УКАЗАНИЯ НА СИГУРНО МЯСТО. u Допускайте измервателният уред да бъде ремонтиран само от квалифицира- ни техници и само с използване на оригинални резервни части. С това се га- рантира запазването на функциите, осигуряващи безопасността на измервател-

u Не работете с измервателния уред в среда с повишена опасност от експло- зии, в която има леснозапалими течности, газове или прахове. В измервател- ния уред могат да възникнат искри, които да възпламенят праха или парите. u По време на работа с измервателния уред при настъпването на определени обстоятелства прозвучават силни звукови сигнали. Затова дръжте измерва- телния уред далеч от ушите си, респ. от други лица. Силният звук може да ув- реди слуха. 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsБългарски | 163 Не поставяйте магнита в близост до импланти и други меди- цински уреди, като напр. пейсмейкъри или инсулинови помпи. Магнитътгенерира поле, което може да наруши функционирането на имплантите или медицинските уреди. u Дръжте измервателния уред на разстояние от магнитни носители на данни и чувствителни към магнитни полета уреди. Вследствие на въздействието на магнитното поле може да се стигне до невъзвратима загуба на информация. Описание на продукта и дейността Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на уреда Лазерният приемник е предназначен за бързо намиране на пулсиращи лазерни лъ-

КойBosch-линеен лазер е съвместим с лазерния приемник ще разберете от ръко- водството за екплоaтация на линейния лазер. Лазерният приемник е подходящ за ползване в закрити помещения и на открито. Изобразени елементи Номерирането на изобразените компоненти се отнася до показването на лазерния приемник върху графичната страница. (1) Бутон за настройка на точност на приемане (2) Пусков прекъсвач (3) Индикация на статуса (4) Бутон за звуков сигнал (5) Високоговорител (6) Светодиодната индикация за посока "лазерен лъч над средната линия" (7) Светодиодна средна линия (8) Светодиодната индикация за посока "лазерен лъч под средната линия" (9) Светочувствително поле (10)

(11) Направляващ канал за статив (12) Централна маркировка Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)164 | Български (13) Сериен номер (14) Капак на гнездото за батерии (15) Бутон за застопоряване на капака на гнездото за батерии (16)

(1608M00C1L) (17) Въртящо се копче на държача

(19) Застопоряване на държача

(20) Копче за отпускане на застопоряването на държача

(21) Референтна средна линия върху държача

Изобразените на фигурите и описаните допълнителни приспособления не са включе- ни в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни прис- пособления. Технически данни Лазерен приемник LR 6 Каталожен номер 3 601 K69 H.. Работна зона

Ъгъл на приемане 90° Точност на приемане

– "фина" ±1mm – "груба" ±3mm Работна температура –10°C…+50°C Температурен диапазон за съхраняване –20°C…+70°C Макс. работна височина над базовата

2000m Относителна влажност макс. 90% Степен на замърсяване съгласно IEC61010-1

Батерии 2×1,5V LR3(AAA) Продължителност на работа, прибл. 30h Маса съгласно EPTA-Procedure01:2014 0,12kg 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsБългарски | 165 Лазерен приемник LR 6 Размери (дължина × ширина × височина) 69×28×123mm Вид защита IP54 (защитен срещу прах и водни пръски) A) При неблагоприятни условия (напр. непосредствени слънчеви лъчи) работният диапазон може да е по‑малък. B) X: максимален работен диапазон за работа с лазерен приемник съгласно ръководството за експлоатация на използванияBosch линеен лазер C) в зависимост от разстоянието между лазерния приемател и линейния лазер D) Има само непроводимо замърсяване, при което обаче е възможно да се очаква временно причинена проводимост поради конденз. За еднозначно идентифициране на Вашия лазерен применик служи серийният номер (13) на та- белката на уреда. Информация за излъчван шум Равнището А на генерирания звуков натиск на звуковия сигнал на разсто- яние един метър е80 dB(A). Не дръжте лазерния приемник близо до ушите си!

Използване/смяна на батериите За работа с лазерния приемник са препоръчва използването на алкално-манганови

Издърпайте бутона на капака на гнездото за батерии (15) и отворете капака (14). Поставете батериите. При това внимавайте за правилната им полярност, означена на изображението вър- ху капака на отделението за батерии. Ако батериите са изтощени, статусната индикация(3) започва да мига. Работата с лазерния приемник е възможна за още ок. 2h. Заменяйте винаги всички батерии едновременно. Използвайте винаги батерии от един и същ производител и с еднакъв капацитет. u Ако продължително време няма да използвате лазерния приемник, изваж- дайте батериите от него. При продължително съхраняване в нея батериите в ла- зерния приемник могат да кородират и да се саморазредят. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)166 | Български

Пускане в експлоатация u Предпазвайте лазерния приемник от влага и директна слънчева светлина. u Не излагайте лазерния приемник на екстремни температури или резки тем- пературни промени. Напр. не ги оставяйте дълго време в автомобил. При голе- ми температурни промени преди да използвате лазерния приемник, го оставяйте да се темперира. При екстремни температури или резки температурни промени точността на лазерния приемник може да се влоши. Поставяне на лазерния приемник (вж.фиг.A) Поставете лазерния приемник на разстояние най-малко5m от линейния лазер. Уве- рете се, че режимът на приемник върху линейния лазер е активен. Изберете режим на работа, при който се генерират или една хоризонтална, или една вертикална ла- зерна равнина. Указание: Не избирайте режим на работа, при който се генерират едновременно хоризонтална и вертикална лазерни равнини (кръстообразен режим), тъй като това може да предизвика грешки в отчитането на височината на лазерния лъч. Поставете лазерния приемник така, че лазерният лъч да попада върху светлочувст- вителното поле(9). Насочете го така, че лазерният лъч да преминава напречно през светлочувствителното поле (както е изобразено на фигурата). Включване и изключване u При включване на лазерния приемник прозвучава силен сигнален тон. Зато- ва при включване на лазерния приемник го дръжте на разстояние от ушите си, респ. от други хора. Силният звук може да увреди слуха. За включване на лазерния приемник натиснете пусковия прекъсвач(2). Чува се звуков сигнал и всички светодиоди светват краткотрайно. След включване на лазерния приемник винаги е настроена ниска сила на звука и точност на приемане "фина". За изключване на лазерния приемник натиснете отново пусковия прекъсвач(2). Преди изключване за кратко светват всички светодиоди и прозвучават три сигнални тона. Статусната индикация(3) угасва. Ако прибл. 20min не бъде натиснат бутон на лазерния приемник и ако в полето за приемане(9) за 20min не попадне лазерен лъч, за предпазване на батериите от из- тощаване лазерният приемник се изключва автоматично. 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsБългарски | 167 Избиране на настройката за индикация за средна линия С бутона за настройка на точността на приемане(1) можете да определите с каква точност се показва позицията на лазерния лъч върху приемащото поле като "цент-

– точност на приемане "фина" (светодиодната средна линия(7) мига), – точност на приемане "груба" (светодиодните индикации за посока "Лазерен лъч над средната линия"(6) и "Лазерен лъч под средната линия"(8) мигат). Символи за посоката на отклонението Позицията на лазерния лъч спрямо светлочувствителното поле(9) се изобразява: – чрез светодиодните индикации за посока "Лазерен лъч над средната линия"(6), "Лазерен лъч под средната линия"(8) респ. средна линия(7) от предната и зад- ната страна на лазерния приемник, – по избор чрез звуков сигнал. Лазерен приемник твърде ниско: Ако лазерният лъч преминава през горната по- ловина на полето на приемане(9), то светодиодните индикации за посока "Лазерен лъч над средната линия"(6) светят. При включена звукова сигнализация се чува сигнал с висока честота. Преместете лазерния приемник в указаната със стрелка посока нагоре. Лазерен приемник твърде високо: Ако лазерният лъч преминава през долната по- ловина на полето на приемане(9), то светодиодните индикации за посока "Лазерен лъч под средната линия"(8) светят. При включена звукова сигнализация се чува сигнал с ниска честота. Преместете лазерния приемник в указаната със стрелка посока надолу. Лазерен приемник в средата: Ако лазерният лъч преминава през полето на приемане(9) на височината на централната маркировка(12), светодиодите за средна линия(7) светят. При включена звукова сигнализация се чува непрекъснат сигнал. Звукова сигнализация за означаване на лазерния лъч Позицията на лазерния лъч спрямо светочувствителното поле (9) може да бъде сиг- нализирана чрез звук. Можете да промените силата на звуковия сигнал или да го изключите. За смяна, респ. изключване на звуковия сигнал натиснете бутона(4). При тих зву- ков сигнал се чува кратък сигнал и светва светодиода за средна линия(7), при си- лен звуков сигнал се чува кратък сигнал и светват светодиодните индикатори за посока(6),(7) и(8), при изключен звуков сигнал светодиодните индикатори угас-

Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)168 | Български Независимо от установяването на силата на звуковия сигнал при всяко натискане на бутон на лазерния приемник за потвърждаване се излъчва кратък тих звуков сигнал. Указания за работа

Върху средната маркировка(12) отдясно и отляво на лазерния приемник можете да маркирате позицията на лазерния лъч, ако той преминава през средата на светло- чувствителното поле(9). При маркирането внимавайте лазерният приемник при маркиране да е разположен строго вертикално (при хоризонтален лазерен лъч), респ. хоризонтално (при верти- кален лазерен лъч), тъй като в противен случай маркировките се отместват спрямо лазерния лъч. Захващане с магнит (вж. фиг. B) Ако здравото захващане не е непременно наложително, можете да захванете лазер- ния приемник към стоманени детайли с помощта на магнитите(10). Поддържане и сервиз Поддържане и почистване Винаги поддържайте чист лазерния приемник. Не потопявайте лазерния приемник във вода или други течности. Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте по- чистващи препарати или разтворители. Клиентска служба и консултация относно употребата Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и инфор- мация за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-циф- рения каталожен номер, изписан на табелката на уреда.

Лазерните приемници, допълнителните приспособления и опаковките трябва да бъ- дат подложени на преработка за усвояване на съдържащите се в тях суровини. Не изхвърляйте лазерните приемници и батериите при битовите от-

Само за страни от ЕС: Съгласно европейска директива 2012/19/EС за старите електрически и електронни уреди и нейното транспониране в националното право лазерни приемници, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EО пов- редени или изхабени обикновени или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях суровини. При неправилно изхвърляне старите електрически и електронни уреди поради въз- можното наличие на опасни вещества могат да окажат вредни влияния върху окол- ната среда и човешкото здраве.
