BRUGSANVISNING LR 6 Professional BOSCH

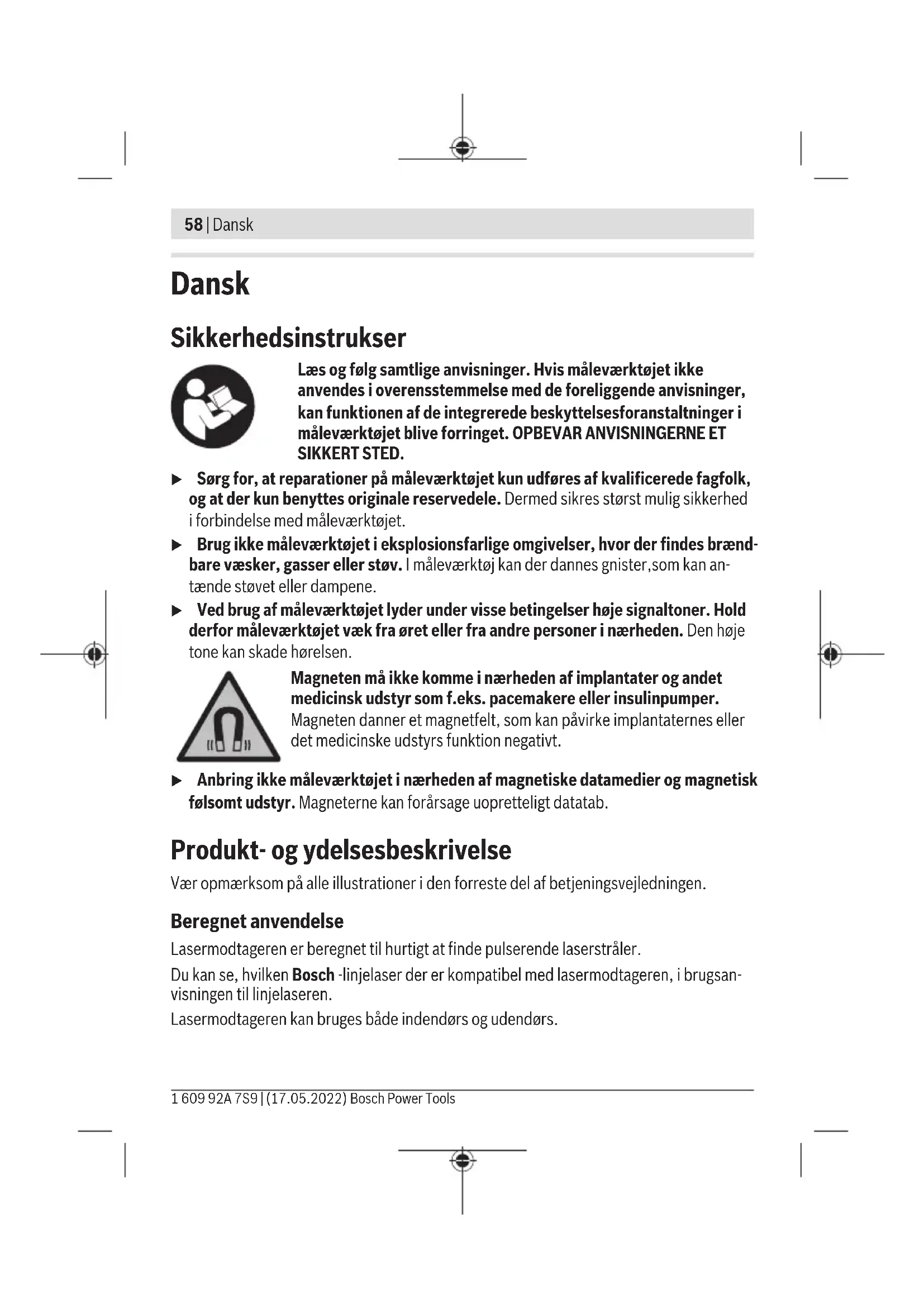

Sikkerhedsinstrukser

Læs og følg samtige anvisninger. Hvis mælevørktøjet ikke anwendes i overensstemmelse med de foreliggende anvisninger, kan Funktionen af de integrerede beskyttelsesforanstaltninger i mælevørktøjet blive forringet. OPBEVAR ANVISNINGERNE ET SIKKERT STED.

Sorg for, at reparationer pa malevarktojet kun udfores af kvalificere de fagfolk, og at der kun benyttes originale reservedele. Demed sikres storst mulig sikkerhed i forbindelse med malevarktojet.
Brug ikke moleværktøj i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I moleværktøj kan der dannes gnister, som kan an-tænde støvet eller dampene.
Ved brug af moleværktoget lyder under visse betingelser hje signaltoner. Hold derfor moleværktoget væk fra oret aller fra andre personer i nærheden. Den hjoje tone kan skade horelsen.

Magneten mä ikke komme i nærheden af implantater og andet medicinsk udstyr som f.eks. pacemakere eller insulnPumper.

Magneten danner et magnetfelt, som kan påvirke implantaternes eller det medicinske udstyrs Funktion negativt.

Anbring kein moleværktøj i nærheden af magnetiske datamedier og magnetisk folsomt udstyr. Magneterne kan forårsage uopretteligt datatab.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

Lasermodtageren er beregnet til hurtigt at finde pulserende laserstråler.

Du kan se, hvilken Bosch -linjelaser der er kompatibel med lasermodtageren, i brugsanvisningen til linjelaseren.

Lasermodtageren kan bruges bade indendors og udendors.

Nummereringen af de illustrterede componenter refererer til illustrationen af lasermodtageren på illustrationssiden.

(1) Knap til indstilling af modtagenogjagtighed
(2) Taend/sluk-knap
(3) Statusvisning
(4) Knap til signaltone
(5) Hojttaler
(6) LED-retningsviser «Laserstråle over midterlinje«
(7)LED-midterlinje
(8) LED-retningsviser «Lasersträle under midterlinje«
(9) Modtagefelt til laserstråle

(10) Magneteter
(11) Føringsnot til holder
(12) Midtermarkering
(13) Serienummer
(14) Batteridiaeksel
(15) Låsning af batteridæksel
(16) Holder^a (1608 M00 C1L)
(17) Drejeknap til holder^a)
(18) Føringsskinne
(19) Låst til holder^a)
(20) Trykknap til oplasning af Iasaen
(21) Midterlinje som reference på holdera)

a) Tilbehør, som er illustrreret og beskrevet i betjeningsvejledningen, er/DDe indeholdt i leveringen. Det fuldstendige tilbehør vindes i vores tilbehorsprogram.

Tekniske data

Lasermodtager LR 6
Varenummer	3 601 K69 H..
ArbejdsområdeA)	5-X mB)

Bosch Power Tools 1609 92A 7S9| (17.05.2022)

60|Dansk

Lasermodtager LR 6
Modtagevinkel 90°
Modtagenøjagtighedc)
- »fin « ±1 mm
- »grov « ±3 mm
Driftstemperatur -10 °C ... +50 °C
Opbevaringstemperatur -20 °C ... +70 °C
Maks. anvendelseshøjde over reference-højde	2000 m
Relativ luftfugtighed maks. 90 %
Tilsmudningsgrad i overensstemmelse med IEC 61010-1	2D)
Batterier 2 × 1,5 V LR3 (AAA)
Driftstid ca. 30 h
Vægt iht.	0,12 kg
EPTA-Procedure 01:2014
Mål (længde × bredde × hjde) 69 × 28 × 123 mm
Kapslingsklasse IP 54 (støv- og stænkvandsbeskyttet)

A) Arbejdsområdet kan forringes af ugunstige omgivellesbetingelser (f.eks. direkte sollys).
B) X: maks. arbejdsomrade for brug af lasermodtager iht. brugsanvisningen til den anvendte Bosch-linjelaser
C) afhaengigt af afstand melem lasermodtager og linjelaser
D) Der forekommer kun en化进程 de tilsmudsnig, idet der dog lejlighedsvis ma forventes en midlertidig leedeevne forarsaget af tildugning.

Din lasermodtager identificeres entydigt vha. serienummeret (13) paypeskiltet.

Stojinformation

Signaltonens A-vægtede stojniveau pa en meters afstand er 80 dB(A).

Hold/DD: Lasermodtageren t#op mod 8ret!

Montering

Isætning/skift af batterier

Det anbefales, at lasermodtageren drives med Alkali-Mangan-batterier.

Træk batterirumslågets (15) udad, og klap batterirumslaget (14) op. Kom batterierne i.

Sorg i den forbindelse for, at polerne vender rigtigt som vist på dækslet til batterirummet.

Hvis batterierne er svage, begynder statusvisingen (3) at blinke. Du kan stadig arbejde med lasermodtageren i 2 timer.

Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.

• Tag batterierne ud af lasermodtageren, hvis den ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i lasermodtageren i længere tid.

Brug

Ibrugtagning

Beskyt lasermodtageren mod fugtighed og direkte solstraler.
Udsæt ikke lasermodtageren for ekstreme temperaturer eller temperatsvningninger. Lad den f.eks. ikke ligge i bilen i længere tid. Sørg altid for, at lasermodtageren er tempereret ved større temperatsvvingninger, for den tages i brug. Ved ekstreme temperaturer eller temperatsvvingninger kan lasermodtagerens præcision forringeres.

Opstilling af lasermodtager (se billede A)

Opstil lasermodtageren mindst 5 m væk fra linjelaseren. Sorg for, at modtagertilstanden pa linjelaseren er aktiv. Vælg en driftsform, hvor der dannes enten et vandret eller et lodret laserniveau.

Bemerk: Vaelg nicht en driftstype med vandret eller lodret laserniveau samtidig (krydslinjefunktion), da der ellers kan forekomme fejlvisninger vedrorende laserstrålens hjo. Placer lasermodtageren på en sadan maje, at laserstralen kan na modtagefeltet (9). Indstil den på en sadan maje, at laserstralen lober tvaers igennem modtagefeltet (som vist på billedet).

62|Dansk

Taend/sluk

När lasermodtageren tændes, hores en hj signallyd. Hold derfor lasermodtageren væk fra oret og andre personer, nar den tændes. Den hje tone kan skade horelsen.

Lasermodtageren tændes ved at trykke på tænd/sluk-knappen (2). Alle lysdioder lyser kort op, og der hores en signaltone.

Nár lasermodtageren tændes, stár lydstyrken altid på lav og modtagernogagtigheden på «fin«.

Lasermodtageren slukkes ved at trykke på tænd/sluk-knappen (2) igen. Alle lysdioder lyser kort før slukning, og signaltonen lyder tre gange. Statusvisningen (3) slukker.

Hvis du ikke trykker på nogen tast på lasermodtageren i ca. 20 min, og hvis ingen laserstråle;när modtagefeltet (9) i 20 min, slukker måleværtøjet automatisk, sä batterierne skånes.

Valg af indstilling for visning af midterlinje

Med knappen til indstilling af modtagenogjagtighed (1) kan du fastlagge, med hvilken nojagtighed laserstrålens position på modtagefeltet vises som «centreret«:

modtagenogajtighed fin (lysdioderne pà midterlinjen (7) blinker),
- modtagenogjagtigheden »grov « (LED-retningsviserne »Lasersträle over midterlinje « (6) og »Lasersträle under midterlinje « (8) blinker).

Retningsindikatorer

Laserstrålens position i modtagefeltet (9) vises:

• via LED-retningsvisere «lasersträle over midterlinje« (6), «lasersträle under midterlinje« (8) og midterlinje (7) på for- og bagsiden af lasermodtageren, - valgfrit via signaltonen.

Lasermodtager for lav: Hvis laserstrålen lober gennem den øverste halvdel af modtagefeltet (9), lyser LED-retningsviserne «Laserstråle over midterlinje « (6).

Ved aktiveret signaltone hores et signal med hoj frekvens.

Bevæg lasermodtageren opadipilens retning.

Lasermodtager for hoj: Hvis laserstrålen lober gennem den nederste halvdel af modtagefeltet (9), lyser LED-retningsviserne «Laserstråle under midterlinje « (8).

Ved aktiveret signaltone hores et signal med lav frekvens.

Bevæg lasermodtageren nedad i pilens retning.

Lasermodtager i midten: Hvis laserstrålen lober gennem modtagerfeltet (9) på hjde med midtermmarkeringen (12), lyser lysdioderne på midterlinjen (7).

Ved aktiveret signaltone hores en vedvarende lyd.

Signaltone til visning af laserstrålen

Laserstrålens position på modtagefeltet (9) kan vises ved hjælp af en signaltone. Du kan ændre lydstyrken og slukke signaltonen.

Tryk på knappen til signaltonen (4) for at skifte eller slukke signaltonen. Ved lavere lydstyrke lyder en kort signaltone, og lysdioden på midterlinjen (7) lyser. Ved hjere lydstyrke lyder en kort signaltone, og LED-retningsviserne (6), (7) og (8) lyser. Hvis signaltonen er slukket, er LED-visingerne slukket.

Uafhængig af signaltonens indstilling hores til bekraeftelse en kort tone i lav lydstyrke, hv er gang der trykkes pa en knap pa lasermodtageren.

Arbejsvejledning

Markering

På midtermarkeringen (12) på hjre og venstre side af lasermodtageren kan du markere laserstrålens position,ningar den lober gennem midten af modtagerfeltet (9).

Sorg for, at lasermodtageren indstilles nogagtigt lodret (ved vandret laserstrale) hvh. vandret (ved lodret laserstrale) under markingsarbejdet, da markeringerne ellers er forskudti forhold til laserstralen.

Fastgorelse med magnet (se billede B)

Hvis en sikker fastgorelse ikke er absolut nødvendig, kan du fastgore lasermodtageren til stångenstande ved hjælp af magneterne (10).

Hold altid lasermodtageren ren.

Dyp jeg lasermodtageren i vand eller andre væsker.
Tør snavs af med en fugtig, blød klud. Brug jeg rengørings- eller oplosningsmiddel.

Kundeservice besvarer dine sporgsmål vedr. reparation og vedligeholdelse af dit produkt samt resededele. Eksplosionstegninger og oplysninger om reservationele finder du også pa: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig serene, hvis du har spørgsmål til produit og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservationele.

64 | Svensk

Dansk

På www.bosch-pt.dk kan der online bestilles resededele eller oprettes en reparations ordre.

TIf. Service Center: 44898855

Fax: [phone]

E-Mail: [e-mail]

Du finder adresser til andre varksteder på:

Lasermodtager, tilbehör og emballage skal genbruges på en miljøvenlig måde.

Smid/DD: Smid icke lasermodtager og batterier ud sammen med husholdningsaf-faldet!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelse, der er baseret herpå, skal kasserede lasermodtagere, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier ind-samles separat og genbruges iht. gældende miljøforskrifter.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger pa miljoet og messengers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Svensk

Sakerhetsanvisningar

Sikkerhetsanvisninger

a) Ilustrert aller beskrevet tilbehör inngår ikke i standard-leveransen. Det komplette tilbehöret finner du i vårt tilbehørsprogram.

Tekniske data

Lydsignalets A-lydtrykk er ved en avstand pa en meter 80 dB(A). Ikke hold lasermottakeren for nær Øret!

Montering

For à slá pá lasermottakeren trykker du pá av/pa- knappen (2). Alle lysdiodene lyser en kort stund, og et lydsignal hores.

Etter at lasermottakeren er slätt på, er alltid lav lydstyrke og målænøyaktigheten «fin» stilt inn.

For Å slå av lasermottakeren trykker du på av/på-knappen (2) igjen. Alle lysdiodene lyser en kort stund og tre lydsignaler hores För den slås av. Statusindikatoren (3) slukker.

Hvis ingen knapp på lasermottakeren trykkes på ca. 20 minutter og ingen laserstråle treffer mottaksfeltet (9) på 20 minutter, slås lasermottakeren automatisk av, sik at batteriene skånes.

Velge innstilling i visningen for senterlinje

-eventuelt med lydsignalet (tillegg).

Lasermottaker for lavt: Hvis laserstrålen går gjennom den øvre halvdelen av molltaksfeltet (9), lyser LED-retningsindikatorene «Laserstråle over senterlinje» (6).

Hvis lydsignalet er slatt pa, utloes et signal med hoy frekvens.

Beveg lasermottakeren oppover i pilretningen.

Lasermottaker for hoyt: Hvis laserstrålen går gjennom den nedre halvdelen av molltaksfeltet (9), lyser LED-retningsindikatorene «Laserstråle under senterlinje» (8).

76 | Norsk

Hvis lydsignalet er slatt pa, utloes et signal med lav frekvens.

Beveg lasermottakeren nedover i pilretningen.

Hvis lydsignalet er slatt pa, utloes en kontinuerlig lyd.

Lydsignal for lasersträle

Hvis sikkert feste ikke er helt nødvendig, kan du feste lasermottakeren på ståldeler ved hjelp av magnetene (10).

Boschs kundeveilederteam hjelper deg gjerne hvis du har sporsmal om vareprodukter og tilbehør.

Ved alle forespørsler og reservationelsbestillinger ma du oppgi det 10-sifrede Produktnummeret som er angitt på produits typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64878955

Du finner adresser til andre verksteder på:
