GEBRUIKSAANWIJZING LR 6 Professional BOSCH

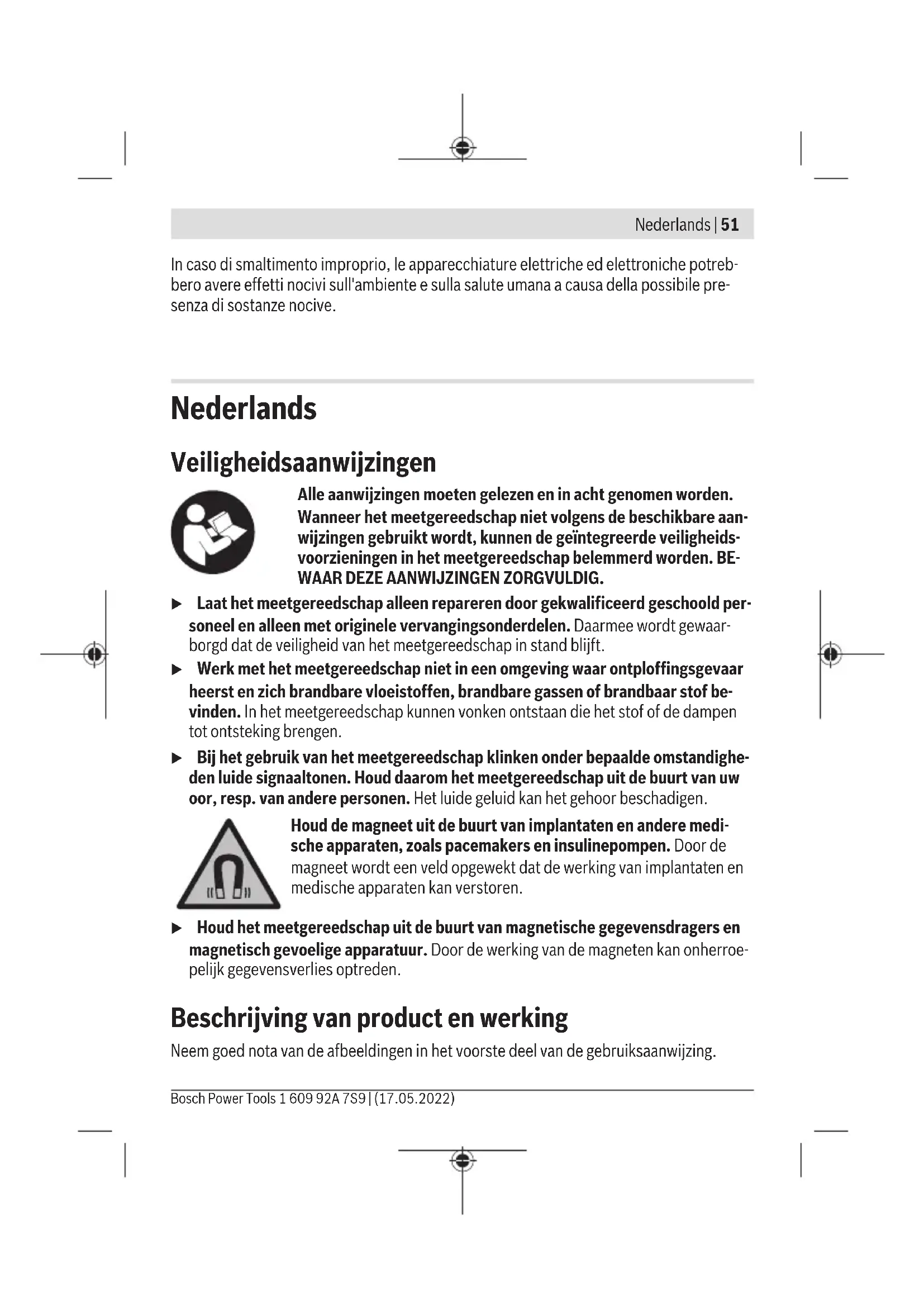

Veiligheidsaanwijzingen
Alle aanwijzingen要去en gelezen en in acht genomen worden. Wanner het meetgereedschap Niet volgens de beschikbare aanwijzingen gezruikt worden, hunnen de geintegreerde veiligheidsvoorzieningen in het meetgereedschap belemmerd worden. BEWAAR DEZE AANWIJZINGEN ZORGVULDIG.
Laat het meetgereedschap alleen repareren door gekwalificeerd geschoold personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.
Werk met het meetgereedschap Niet in een omgeving waar ontploffingsgevaar heerst en zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. In het meetgereedschap konnen vomken ontstaan die het stof of de dampen tot ontsteking brengen.
Bij het gebruik van het meetgereedschap klinken onder bepaalde omstandighe den luide signaaltonen. Houd waarom het meetgereedschapuit de buurt van uw oor, resp. van andere Personen. Het luide geluid kan het gehoor beschaden.
Houd de magneet uit de buurt van implantaten en andere medische apparaten, zoals pacemakers en insulinepompen. Door de magneet worden een veld opgewekt dat de werking van implantaten en medische apparaten kan verstoren.
Houd het meetgereedschap uit de buurt van magnetische gevevensdragers en magnetisch gevoelige apparatuur. Door de werking van de magneten kan onherroepelijk gevevensverlies optreden.
Beschrijving van product en werkinq
Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.
52|Nederlands
Beoogd gebruik
De laserontvanger is bestemd voor het snel vinden van pulserende laserstralen.
Welke Bosch lijnlaser compatibel is met de laserontvanger, kut u vinden in de gebruiks-aanwijzing van de lijnlaser.
De laserontvanger is geschikt voor gebruik binnen en buiten.
Afegebelede componenten
De componenten zijn genummerd zoals op de afbeelding van de laserontvanger op de pagina met afbeeldingen.
(1) Toets instelling ontvangstnauwkeurigheid
(2) Aan/uit-toets
(3) Statusaanduiding
(4) Toets geluidssignaal
(5) Luidspreker
(6) LED-richtingaanduiding „Laserstraal boven middenlijn“
(7) LED middenlijn
(8) LED-richtingaanduiding „Laserstraal onder middenlijn“
(9) Ontvangstveld voor laserstraal
(10) Magneten
(11) Geleidegroef voor houder
(12) Middenmarkering
(13) Serienummer
(14) Batterijvakdeksel
(15) Vergrendeling van het batterijvakdeksel
(16) Houdera) (1 608 M00 C1L)
(17) Draaiknop van houdera)
(18) Geleiderail
(19) Vergrendeling van houdera)
(20) Drukknop voor losmaken van de vergrendeling a)
(21) Referentie middenlijn op de houdera)
a) Niet elk afgebeeld en beschreiben accesoire is standard bij de levering inbegren. Alle accessoires zijn te vinden in ons accesaireprogramma.
Technische gegevens
| Laserontvanger LR 6 | |
| Productnummer | 3 601 K69 H.. |
| WerkbereikA) | 5-X mB) |
| Ontvangsthoek 90° | |
| OntvangstnauwkeurigheidC) | |
| - „fijn“ ±1 mm | |
| - „grof“ ±3 mm | |
| Gebruikstemperatuur -10°C ... +50°C | |
| Opslagtemperatuur -20°C ... +70°C | |
| Max. gebruikshoopte boven referentie-hoogte | 2000 m |
| Relatieve luchtvochtigheid max. 90% | |
| Vervuilingsgraad volgens IEC 61010-1 2 | D) |
| Batterijen 2 × 1,5 V LR3 (AAA) | |
| Gebruiksduur ca. 30 h | |
| Gewicht volgens | 0,12 kg |
| EPTA-Procedure 01:2014 | |
| Afmetingen (length × bredte × hoogte) 69 × 28 × 123 mm | |
| Beschemklasse IP 54 (stof- en spatwaterbescherming) | |
A) Het werkbereik kan door ongunstige omgevingsomstandigheden (bijv. direct zonlicht) verminderd worden.
B) X: maximaal werkbereik voor gebruik met laserontvanger overeenkomstig de gebruiksaanwijzing van de gebruekte Bosch lijnlaser
C) afhankelijk van de afstand tussen laserontvanger en lijnlaser
D) Er ontstaat slechts een Niet geleidende verruiling, waar bijchalter soms een tijdelijke geleidhaarheid wort verwacht door bedauwing.
Voor een duidelijke identificatie van uw laserontvanger dient het serienummer (13) op het typeplaatje.
Informatie over geluid
Het A-gewogen geluidsdrukniveau van het geluidssignaal bedraagt op een met er afstand 80 dB(A).
Houd de laserontvanger Niet zich bij uwoor!
Bosch Power Tools 1609 92A 7S9 | (17.05.2022)
Montage
Batterijenplaatsen/verwisselen
Voor het gebruik van de laserontvanger worden alkalamangaanbatterijen geadviseerd.
Trek de vergrendeling (15) van het batterijvakdeksel maar buiten en klap het batterijvakdeksel (14) open. Plaats de batterijen.
Let er hierbij op dat de polen juist worden geplaatst volgens de afbeelding op het batterijvakdeksel.
Als de batterijen zwak worden, dan begint de statusaanduiding (3) te knipperen. Er kan nog ongeveer 2aar met de laserontvanger worden gewerkt.
Vervang.altijd alle batterijen tegelijk. Gebruik alleen batterijen van een fabrikant en met bezelfde capacititeit.
Haal de batterijen uit de laserontvanger, wanneer u deze langere tijd nicht gebruikt. De batterijen konnen bij een langere periode van opslag in de laserontvanger corroderen en zichzelf ontladen.
Gebruik
Ingebruikname
Bescherm de laserontvanger gegen vocht en fel zonlicht.
Stel de laserontvanger Niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat deze bijv. Niet gedurende langereijd in de auto liggen. Laat de laserontvanger bij grotere temperatuurschommelingen eerst op de juiste temperatuur komen, voordat u hem in gebruik neemt. Bij extreme temperatenr of temperatuurschommelingen kan de nauwkeurigheid van de laserontvanger nadelig worden beinvloed.
Laserontvangerplaatsen (zie afbeelding A)
Plaats de laserontvanger op een afstand van ten minste 5 m van de lijnlaser. Zorg ervoor dat de ontvangermodus op de lijnlaser actief is. Kies een modus waar bij slechts een horizontaal of slechts een verticaal laservlak worden geprodueerd.
Aanwijzing: Kies geen modus met horizontaal en verticaal laservlak tegelijkertijd (kruislijnmodus), waar anders foultieve aanduidingen ter hoogte van de laserstraal kannen optreden.
Plaats de laserontvanger zodanig dat de laserstraal het ontvangstveld (9) kan bereiken. Lijn deze zodaniguit dat de laserstraal dwars door het ontvangstveld loopt (zoals op de afbeelding getoond).
In-/uitschakelen
Bij het inschakelen van de laserontvanger is een luid geluidssignaal te horen. Houd waarom de laserontvanger bij het inschakelenuit de buurt van uw oor of van andere Personen. Het harde geluid kan het gehoor beschadigen.
Omdelaserontvanger in te schakelen drukt u op de aan/uit-toets (2).Alle LED's lichten kort op en er is een geluidssignaal te horen.
Na het inschakelen van de laserontvanger is.altijd een laag volume en de ontvangstnauwkeurigheid „fijn“ ingesteld.
Om de laserontvanger uit te schakelen drukt u opnieuw op de aan/uit-toets (2). Alle LED's lichten voor het uitschakelen kort op en er zijn drie geluidssignalen te horen. De statusaanduiding (3) gaat uit.
Als ca. 20 min. geen toets op de laserontvanger worden ingedrukt en het ontvangstveld (9) 20 min. lang Niet door een laserstraal worden bereikt, dan schakelt de laserontvanger automatischuit om de batterijen te sparen.
Instelling van de aanduiding middenlijk kiezen
Met de toets Instelling ontvangstnauwkeurigheid (1)kestu vastleggen met welke nauwkeurigheid de positie van de laserstraal op het ontvangstveld als in het midden aangegeven worden:
- ontvangstnauwkeurigheid „fijn" (de LED middenlijn (7) knippert),
- ontvangstnauwkeurigheid „grof" (de LED-richtingaanduidingen „Laserstraal boven middenlijn" (6) en „Laserstraal onder middenlijn" (8) knipperen).
Richtingaanduidingen
De positie van de laserstraal in het ontvangstveld (9) worden aangegeven:
-
door de LED-richtingaanduidingen „Laserstraal boven middenlijn" (6), „Laserstraal onder middenlijn" (8) of middenlijn (7) op de voor- en achterkant van de laserontvanger,
-
optioneel door het geluidssignaal.
Laserontvanger te laag: loopt de laserstraal door de bovenste helft van het ontvangstveld (9), dan branden de LED-richtingaanduidingen „Laserstraal boven middenlijn“ (6).
Bij ingeschakeld geluidssignaal is een signaal met een hoge freqentie te horen. Beweeg de laserontvanger in de richting van de pijl maar boven.
Laserontvanger te hoog: loopt de laserstraal door de onderste helft van het ontvangstveld (9), dan branden de LED-richtingaanduidingen „Laserstraal onder middenlijk" (8).
56 | Netherlands
Bij ingeschakeld geluidssignaal is een signaal met een lage frequentie te horen. Beweeg de laserontvanger in de richting van de pij omlaag.
Laserontvanger in het midden: loopt de laserstraal door het ontvangstveld (9) ter hoogte van de middenmarkering (12), dan branden de LED's middenlijk (7). Bij ingeschakeld geluidssignaal is een permanent signaal te horen.
Geluidssignaal voor het aangeven van de laserstraal
De positie van de laserstraal op het ontvangstveld (9) kan door een geluidssignaal aangegeven worden.
U kunth het volume wijzigen of het geluidssignaal uitschakelen.
Druk voor het wisselen of uitschakelen van het geluidssignaal op de toets geluidssignaal (4). Bij een laag volume is een kort geluidssignaal te horen en de LED middenlijk (7) Licht op, bij een hoog volume is een kort geluidssignaal te horen en de LED-richtingaanduidingen (6), (7) en (8) lichten op, bijuitgeschakeld geluidssignaal zijn de LED-aanduidingenuit.
Onafhankelijk van de instelling van het geluidssignaal is er telkens bij het indrukken van een toets op de laserontvanger een kort geluid met een laag volume te horen.
Aanwijzingen voor werkzaamheden
Markeren
Bij de middenmarkering (12) rechts en links op de laserontvanger kut u de positie van de laserstraal markeren, wonneer.Deze door het midden van het ontvangstveld (9) loopt. Let erop dat u de laserontvanger bij het markeren nauwkeurig verticaal (bij horizontale laserstraal) of horizontal (bij verticale laserstraal) uitlijnt, odomat anders de markeringen ten opzichte van de laserstraal verplaatst+zijn.
Bevestigen met magneet (zie afbeelding B)
Als een stevige bevestiging Niet beslistoodzakelijk is, kunt u de laserontvanger met de magneten (10) aan stalen onderdelen vastmaken.
Onderhoud en service
Onderhoud en reiniging
Houd de laserontvanger altijd schoon.
Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.
Klantenservice en gebruiksadvies
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderdelen. Explosietekingen en informatatie over verwangingsonderdelen vindt u ook op: www.bosch-pt.com
Het Bosch-gebruiksadviesteam helpt u graag bij vragen over unsere producten en accessoires.
Vermeld bij vragen en bestellingen van verrangingsonderdelen alkijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.
Nederland
Tel.: (076) 5795454
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
Meer serviceadressen vindt u onder:
Laserontvanger, accessoires en verpakkingen要去 op een voor het milieu verantwoordere wijze worden gerecycled.
Gooi laserontvanger en batterijen nicht bij het huisvuil!
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatie in nationaal recht要去en Niet更是 bruikbare la-serontvangers en volgens de Europese richtlijn 2006/66/EG要去en defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.
Bij een verkeerde afvoer können afgedankte elektrische en elektronische apparaten vanwege de möglichke aanwezigheid van gevaarlijke stoffen schadelijkeuitwerkingen op het milieu en de gezondheid van mensen hebben.
