GEBRUIKSAANWIJZING LR 7 Professional BOSCH

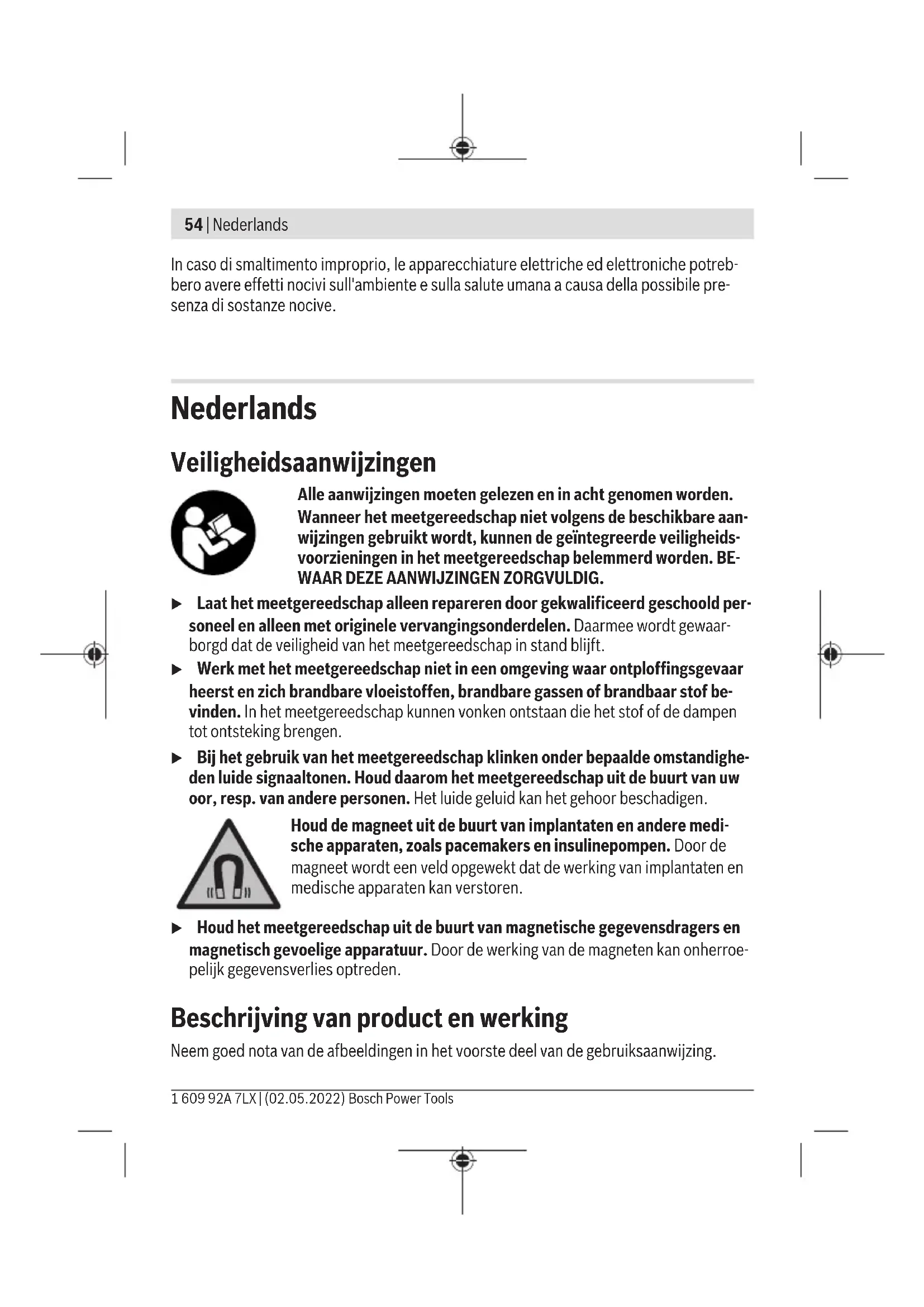

(1608M00C1L) (17) Draaiknop van houder

(19) Vergrendeling van houder

(20) Drukknop voor losmaken van de vergrendeling

Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)56 | Nederlands Aanduidingselementen (a) Batterijwaarschuwing (b) Richtingaanduiding „Laserstraal onder middenlijn“ (c) Aanduiding middenlijn (d) Richtingaanduiding „Laserstraal boven middenlijn“ (e) Aanduiding ontvangstnauwkeurigheid „grof“ (f) Aanduiding ontvangstnauwkeurigheid „fijn“ (g) Aanduiding geluidssignaal Technische gegevens Laserontvanger LR 7 Productnummer 3 601 K69 J.. Werkbereik

– „fijn“ ±1mm – „grof“ ±3mm Gebruikstemperatuur –10°C…+50°C Opslagtemperatuur –20°C…+70°C Max. gebruikshoogte boven referentiehoogte 2000m Relatieve luchtvochtigheid max. 90% Vervuilingsgraad volgens IEC61010-1 3

Batterijen 2×1,5V LR6(AA) Gebruiksduur ca. 30h Gewicht volgens EPTA-Procedure01:2014 0,15kg Afmetingen (lengte×breedte×hoogte) 73×28×137mm 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsNederlands | 57 Laserontvanger LR 7 Beschermklasse IP54 (stof- en spatwaterbescher- ming) A) Het werkbereik kan door ongunstige omgevingsomstandigheden (bijv. direct zonlicht) vermin- derd worden. B) X: maximaal werkbereik voor gebruik met laserontvanger overeenkomstig de gebruiksaanwijzing van de gebruikteBosch lijnlaser of Bosch punt- en lijnlaser C) afhankelijk van de afstand tussen laserontvanger en lijnlaser/punt- en lijnlaser D) Er treedt geleidende vervuiling op of er treedt droge, niet geleidende vervuiling op die door te verwachten condensvorming geleidend wordt. Onder dergelijke omstandigheden is het product gewoonlijk tegen direct zonlicht, neerslag en volle winddruk beschermd, maar noch temperatuur noch luchtvochtigheid worden gecontroleerd. Voor een duidelijke identificatie van uw laserontvanger dient het serienummer (12) op het typeplaat- je. Informatie over geluid Het A-gewogen geluidsdrukniveau van het geluidssignaal bedraagt op één me- ter afstand80dB(A). Houd de laserontvanger niet dicht bij uw oor! Montage Batterijen plaatsen/verwisselen Voor het gebruik van de laserontvanger worden alkalimangaanbatterijen geadviseerd. Trek de vergrendeling (14) van het batterijvakdeksel naar buiten en klap het batterijvak- deksel (13) open. Plaats de batterijen. Let er hierbij op dat de polen juist worden geplaatst volgens de afbeelding op de binnen- kant van het batterijvak. Als de batterijwaarschuwing(a) voor de eerste keer op het display(6) verschijnt, kan de laserontvanger nog ca.2h worden gebruikt. Vervang altijd alle batterijen tegelijk. Gebruik alleen batterijen van één fabrikant en met dezelfde capaciteit. u Haal de batterijen uit de laserontvanger, wanneer u deze langere tijd niet ge- bruikt. De batterijen kunnen bij een langere periode van opslag in de laserontvanger corroderen en zichzelf ontladen. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)58 | Nederlands Gebruik Ingebruikname u Bescherm de laserontvanger tegen vocht en fel zonlicht. u Stel de laserontvanger niet bloot aan extreme temperaturen of temperatuur- schommelingen. Laat deze bijv. niet gedurende langere tijd in de auto liggen. Laat de laserontvanger bij grotere temperatuurschommelingen eerst op de juiste temperatuur komen, voordat u hem in gebruik neemt. Bij extreme temperaturen of temperatuur- schommelingen kan de nauwkeurigheid van de laserontvanger nadelig worden beïn- vloed. Laserontvanger plaatsen (zie afbeeldingA) Plaats de laserontvanger op een afstand van ten minste 5m van de lijnlaser of punt- en lijnlaser. Zorg ervoor dat de ontvangermodus op de lijnlaser of punt- en lijnlaser actief is. Kies een modus waarbij slechts één horizontale of slechts één verticale laserstraal wordt geproduceerd. Aanwijzing: Kies geen modus met horizontale en verticale laserstraal tegelijkertijd (kruislijnmodus), omdat anders foutieve aanduidingen ter hoogte van de laserstraal kun- nen optreden. Plaats de laserontvanger zodanig dat de laserstraal het ontvangstveld(5) kan bereiken. Lijn deze zodanig uit dat de laserstraal dwars door het ontvangstveld loopt (zoals op de afbeelding getoond). In-/uitschakelen u Bij het inschakelen van de laserontvanger is een luid geluidssignaal te horen. Houd daarom de laserontvanger bij het inschakelen uit de buurt van uw oor of van andere personen. Het harde geluid kan het gehoor beschadigen. Om de laserontvanger in te schakelen drukt u op de aan/uit-toets (3). Alle displayaan- duidingen en alle LED’s lichten kort op en er is een geluidssignaal te horen. Na het inschakelen van de laserontvanger is altijd een gemiddeld volume en de ont- vangstnauwkeurigheid „fijn“ ingesteld. Om de laserontvanger uit te schakelen drukt u opnieuw op de aan/uit-toets (3). Alle LED's en alle displayaanduidingen lichten vóór het uitschakelen even op en er is een ge- luidssignaal te horen. Als ca. 20min. geen toets op de laserontvanger wordt ingedrukt en het ontvangstveld(5) 20min. lang niet door een laserstraal wordt bereikt, dan schakelt de laserontvanger automatisch uit om de batterijen te sparen. Het uitschakelen wordt aan- 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsNederlands | 59 gegeven door kort oplichten van alle LED's en alle displayaanduidingen en er is een ge- luidssignaal te horen. Instelling van de aanduiding middenlijn kiezen Met de toets instelling ontvangstnauwkeurigheid(2) kunt u vastleggen met welke nauw- keurigheid de positie van de laserstraal op het ontvangstveld als „in het midden“ wordt aangegeven: – ontvangstnauwkeurigheid „fijn“ (aanduiding(f) op het display), – ontvangstnauwkeurigheid „grof“ (aanduiding(e) op het display). Richtingaanduidingen De positie van de laserstraal in het ontvangstveld(5) wordt aangegeven: – door de richtingaanduidingen „Laserstraal onder middenlijn“ (b), „Laserstraal boven middenlijn“(d) of middenlijn (c)op het display (6) op de voorkant van de laseront- vanger, – door de LED-richtingaanduidingen „Laserstraal onder middenlijn“(9), „Laserstraal boven middenlijn“ (11) of middenlijn (15) op de achterkant van de laserontvanger, – optioneel door het geluidssignaal (zie „Geluidssignaal voor het aangeven van de laser- straal“, Pagina59). Laserontvanger te laag: loopt de laserstraal door de bovenste helft van het ontvangstveld(5), dan branden de richtingaanduiding „Laserstraal boven middenlijn“ (d) op het display en de betreffende LED „Laserstraal boven middenlijn“ (11). Bij ingeschakeld geluidssignaal is een signaal met een hoge frequentie te horen. Beweeg de laserontvanger in de richting van de pijl naar boven. Laserontvanger te hoog: loopt de laserstraal door de onderste helft van het ontvangstveld(5), dan branden de richtingaanduiding„Laserstraal onder middenlijn“ (b) op het display en de betreffende LED „Laserstraal onder middenlijn“ (9). Bij ingeschakeld geluidssignaal is een signaal met een lage frequentie te horen. Beweeg de laserontvanger in de richting van de pijl omlaag. Laserontvanger in het midden: loopt de laserstraal door het ontvangstveld(5) ter hoogte van de middenmarkering(10), dan branden de aanduidingmiddenlijn (c) op het display en de betreffende LEDmiddenlijn (15). Bij ingeschakeld geluidssignaal is een permanent signaal te horen. Geluidssignaal voor het aangeven van de laserstraal De positie van de laserstraal op het ontvangstveld(5) kan door een geluidssignaal aange- geven worden. U kunt het volume wijzigen of het geluidssignaal uitschakelen. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)60 | Nederlands Druk voor het wisselen of uitschakelen van het geluidssignaal op de toets geluidssignaal(4) tot het gewenste volume op het display verschijnt. Bij een laag volume verschijnt de aanduiding geluidssignaal(g) op het display met één streepje, bij een hoog volume met 3 streepjes, bij uitgeschakeld geluidssignaal verdwijnt de aanduiding. Onafhankelijk van de instelling van het geluidssignaal is er telkens bij het indrukken van een toets op de laserontvanger een kort geluid met een laag volume te horen. Achtergrondverlichting De achtergrondverlichting van het display wordt op volle sterkte ingeschakeld, wanneer de laserontvanger wordt ingeschakeld. Wanneer er gedurende 2 minuten geen laser- straal wordt herkend en er geen gegevens worden ingevoerd, dan wordt de achtergrond- verlichting met 50% gereduceerd. U kunt de achtergrondverlichting uitschakelen. Druk hiervoor tegelijkertijd ten minste 2 seconden lang op de toets Instelling meetnauwkeurigheid(2) en de toets Geluidssignaal(4). Aanwijzingen voor werkzaamheden Markeren Bij de middenmarkering(10) rechts en links op de laserontvanger kunt u de positie van de laserstraal markeren, wanneer deze door het midden van het ontvangstveld(5) loopt. Let erop dat u de laserontvanger bij het markeren nauwkeurig verticaal (bij horizontale laserstraal) of horizontaal (bij verticale laserstraal) uitlijnt, omdat anders de markeringen ten opzichte van de laserstraal verplaatst zijn. Bevestigen met magneet (zie afbeeldingB) Als een stevige bevestiging niet beslist noodzakelijk is, kunt u de laserontvanger met de magneten(7) aan stalen onderdelen vastmaken. Onderhoud en service Onderhoud en reiniging Houd de laserontvanger altijd schoon. Dompel de laserontvanger niet in water of andere vloeistoffen. Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen. Klantenservice en gebruiksadvies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw pro- duct en over vervangingsonderdelen. Explosietekeningen en informatie over vervan- 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsNederlands | 61 gingsonderdelen vindt u ook op: www.bosch-pt.com Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en acces- soires. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com Meer serviceadressen vindt u onder: www.bosch-pt.com/serviceaddresses Afvalverwijdering Laserontvanger, accessoires en verpakkingen moeten op een voor het milieu verant- woorde wijze worden gerecycled. Gooi laserontvanger en batterijen niet bij het huisvuil! Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektroni- sche apparatuur en de implementatie in nationaal recht moeten niet meer bruikbare la- serontvangers en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruik- te accu’s/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled. Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten van- wege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)62 | Dansk Dansk Sikkerhedsinstrukser Læs og følg samtlige anvisninger. Hvis måleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måleværktøjet blive forringet. OPBEVAR ANVISNINGERNE ET SIKKERT STED. u Sørg for, at reparationer på måleværktøjet kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med måleværktøjet. u Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brænd- bare væsker, gasser eller støv. I måleværktøj kan der dannes gnister,som kan an- tænde støvet eller dampene. u Ved brug af måleværktøjet lyder under visse betingelser høje signaltoner. Hold derfor måleværktøjet væk fra øret eller fra andre personer i nærheden. Den høje tone kan skade hørelsen. Magneten må ikke komme i nærheden af implantater og andet medicinsk udstyr som f.eks. pacemakere eller insulinpumper. Magneten danner et magnetfelt, som kan påvirke implantaternes eller det medicinske udstyrs funktion negativt. u Anbring ikke måleværktøjet i nærheden af magnetiske datamedier og magnetisk følsomt udstyr. Magneterne kan forårsage uopretteligt datatab. Produkt- og ydelsesbeskrivelse Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen. Beregnet anvendelse Lasermodtageren er beregnet til hurtigt at finde pulserende laserstråler. HvilkenBosch-linjelaser ellerBosch-punkt- og linjelaser, der er kompatibel med la- sermodtageren, fremgår af brugsanvisningen til linjelaseren/punkt- og linjelaseren. Lasermodtageren kan bruges både indendørs og udendørs. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsDansk | 63 Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af lasermod- tageren på illustrationssiden. (1) Højttaler (2) Knap til indstilling af modtagenøjagtighed (3) Tænd/sluk-knap (4) Knap til signaltone (5) Modtagefelt til laserstråle (6) Display (7) Magneter (8) Føringsnot til holder (9) LED-retningsindikator "Laserstråle under midterlinje" (10) Midtermarkering (11) LED-retningsindikator "Laserstråle over midterlinje" (12) Serienummer (13) Batteridæksel (14) Låsning af batteridæksel (15) LED-midterlinje (bag) (16) Holder
