LIETOŠANAS INSTRUKCIJA LR 7 Professional BOSCH

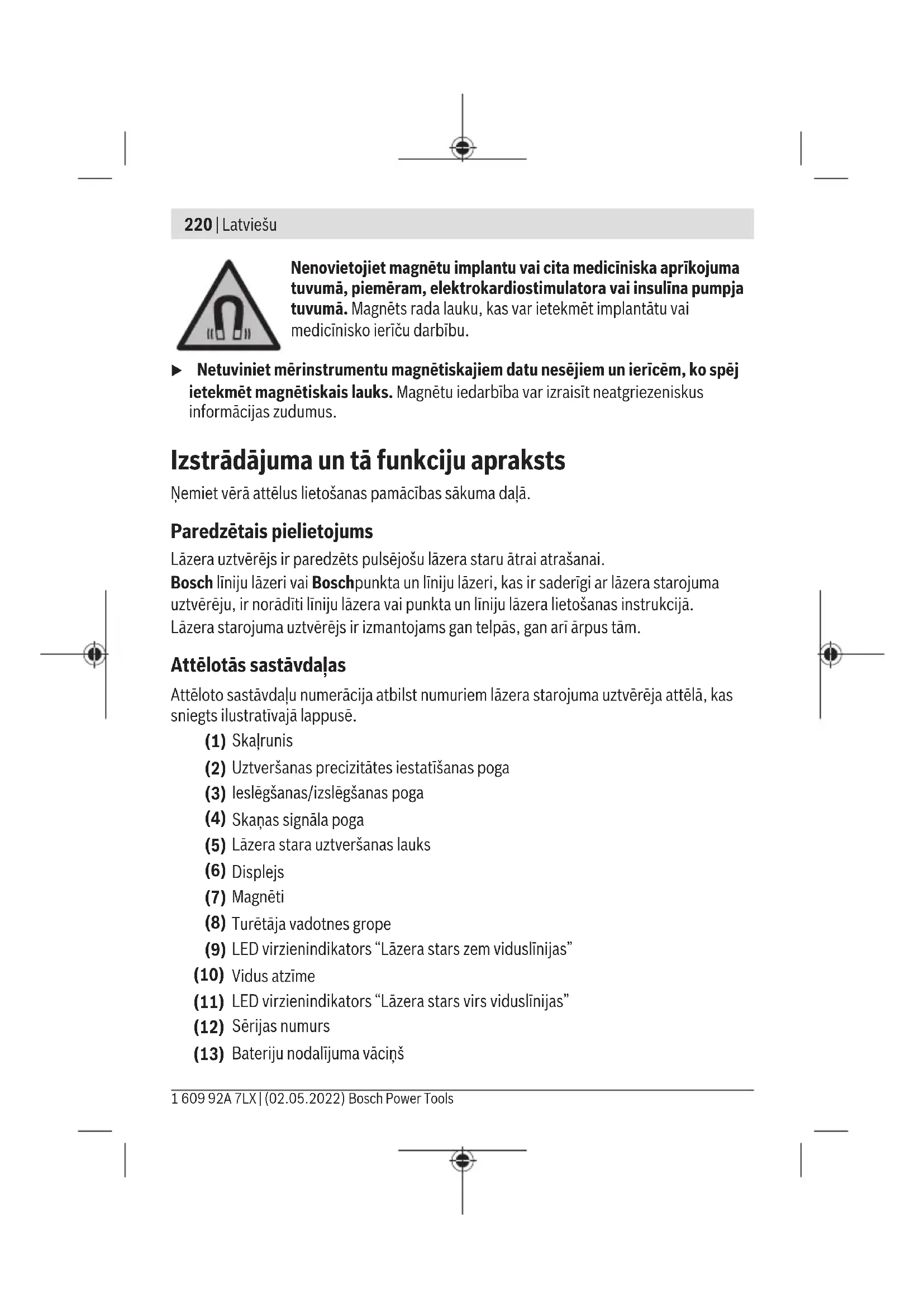

(1608M00C1L) (17) Turētāja grozāmpoga

(19) Turētāja fiksators

(20) Taustiņš fiksatora atbrīvošanai

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Indikācijas elementi (a) Bateriju izlādes indikators (b) Virziena indikators „Lāzera stars zem viduslīnijas” (c) Viduslīnijas indikators (d) Virziena indikators „Lāzera stars virs viduslīnijas” (e) Uztveršanas precizitātes „Zema” indikators (f) Uztveršanas precizitātes „Augsta” indikators (g) Tonālā signāla indikators Tehniskie parametri Lāzera starojuma uztvērējs LR 7 Izstrādājuma numurs 3 601 K69 J.. Darbības tālums

Uztveršanas leņķis 90° Uztveršanas precizitāte

– augsta ±1mm – zema ±3mm Darba temperatūra –10°C…+50°C Glabāšanas temperatūra –20°C…+70°C Maks. darba augstums virs jūras līmeņa 2000m Maks. relatīvais gaisa mitrums. 90% Piesārņojuma pakāpe atbilstīgi IEC61010-1 3

Bosch Power Tools 1 609 92A 7LX | (02.05.2022)222 | Latviešu Lāzera starojuma uztvērējs LR 7 Baterijas 2×1,5V LR6(AA) Aptuvenais darbības laiks 30h Svars atbilstīgi EPTA-Procedure01:2014 0,15kg Izmērs (garums× platums× augstums) 73×28× 137mm Aizsardzības klase IP54 (putekļdrošs un šļakatdrošs) A) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības tālums var samazināties.

X: maksimālais darba diapazons darbam ar lāzera starojuma uztvērēju atbilst izmantotāBosch līniju lāzera vaiBoschpunkta un līniju lāzera lietošanas instrukcijā C) Atkarībā no attāluma starp lāzera starojuma uztvērēju un līniju lāzeru vai punkta un līniju lāzeru D) Rodas vadītspējīgs piesārņojums vai arī nevadošs piesārņojums, kas var kļūt vadītspējīgs, pateicoties iespējamajai mitruma kondensācijai. Šādos apstākļos izstrādājums parasti tiek pasargāts no tiešiem saules stariem, nokrišņiem un vēja spiediena, taču netiek kontrolēta ne temperatūra, ne arī gaisa mitrums. Jūsu lāzera starojuma uztvērēju var identificēt pēc sērijas numura (12), kas norādīts marķējuma plāksnītē. Informācija par troksni Pēc raksturlīknes A izsvērtais skaņas signāla radītā skaņas spiediena līmenis viena metra attālumā ir80dB(A). Netuviniet lāzera uztvērēju ausīm! Montāža Bateriju ievietošana/nomaiņa Lāzera starojuma uztvērēja darbināšanai ieteicams izmantot sārma-mangāna bateriju. Pavelciet uz āru bateriju nodalījuma vāciņa fiksatoru (14) un atveriet bateriju nodalījuma vāciņu (13). Ievietojiet nodalījumā baterijas. Ievērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā. Pēc tam, kad bateriju nolietošanās indikators(a) pirmo reizi parādās displejā(6), mērinstruments var darboties vēl aptuveni2 stundas. Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsLatviešu | 223 u Ja lāzera starojuma uztvērējs netiek lietots ilgāku laiku, izņemiet no tā baterijas. Ja baterijas ilgāku laiku glabājas lāzera starojuma uztvērējā, var notikt to korozija vai pašizlāde. Lietošana Uzsākot lietošanu u Sargājiet lāzera starojuma uztvērēju no mitruma un tiešiem saules stariem. u Nepakļaujiet lāzera starojuma uztvērēju ekstremālām temperatūrām vai temperatūras svārstībām. Neatstājiet to ilgāku laiku automašīnā. Pie straujām temperatūras izmaiņām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet lāzera starojuma uztvērēja lietošanu. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz lāzera starojuma uztvērēju var nelabvēlīgi ietekmēt tā precizitāti. Lāzera uztvērēja uzstādīšana (skat. attēluA) Novietojiet lāzera starojuma uztvērēju vismaz5m no līniju lāzera vai punkta un līniju lāzera. Pārliecinieties, ka līniju lāzeram vai punkta un līniju lāzeram ir aktivizēts uztveršanas režīms. Izvēlieties darba režīmu, kurā tiek ģenerēts tikai horizontāls vai vertikāls lāzera stars. Norāde: nekādā gadījumā neizvēlieties darba režīmu, kurā vienlaicīgi tiek ģenerēts gan horizontāls, gan vertikāls lāzera stars (krustlīniju režīms), jo šādā gadījumā tiks aktivizēts lāzera stara augstuma kļūdas indikators. Novietojiet lāzera starojuma uztvērēju tā, lai lāzera stars var aizsniegt uztveršanas lauku(5). Novietojiet tā, lai lāzera stars šķērsotu uztveršanas lauku šķērsām (kā parādīts attēlā). Ieslēgšana un izslēgšana u Ieslēdzot lāzera starojuma uztvērēju, atskan skaļš signāls. Tāpēc netuviniet lāzera starojuma uztvērēju savām vai citu personu ausīm. Skaļš tonālais signāls var radīt dzirdes traucējumus. Lai ieslēgtu lāzera starojuma uztvērēju, nospiediet ieslēgšanas/izslēgšanas taustiņu (3). Uz mērinstrumenta displeja īslaicīgi parādās visi indikācijas elementi, īslaicīgi iedegas visi LED indikatori un noskan tonālais signāls. Pēc lāzera starojuma uztvērēja ieslēgšanas vienmēr ir iestatīts vidējs signāla skaļums un augsta uztveršanas precizitāte. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)224 | Latviešu Lai izslēgtu mērinstrumentu, no jauna nospiediet ieslēdzēja taustiņu(3). Pirms mērinstrumenta izslēgšanās īslaicīgi iedegas visi LED indikatori, parādās visi displeja indikatori un noskan īss tonālais signāls. Ja apm.20min netiek nospiests neviens lāzera starojuma uztvērēja taustiņš un ja uztveršanas lauku(5) 20min nesasniedz lāzera stars, tad lāzera starojuma uztvērējs automātiski izslēdzas, lai saudzētu baterijas. Izslēdzoties mērinstrumentam, īslaicīgi iedegas visi indikatori, parādās visi displeja indikatori un noskan īss tonālais signāls. Viduslīnijas indikatora iestatījuma atlase Izmantojot uztveršanas precizitātes iestatīšanas pogu(2), jūs varat iestatīt to, cik precīzi uztveršanas laukā tiek uzrādīta lāzera stara pozīcija „vidus”: – uztveršanas precizitāte „Augsta” (displejā ir redzams rādījums(f)); – uztveršanas precizitāte „Zema” (displejā ir redzams rādījums(e)). Virziena indikatori Lāzera stara atrašanās vieta uztveršanas laukā(5) tiek parādīta šādi: – ar virzienindikatoriem “Lāzera stars zem viduslīnijas”(b), ar virzienindikatoriem “Lāzera stars virs viduslīnijas”(d)vai viduslīnija(c) lāzera starojuma uztvērēja priekšējā displejā(6); – ar virzienindikatoriem “Lāzera stars zem viduslīnijas”(9), “Lāzera stars virs viduslīnijas” (11)vai viduslīnija(15) lāzera starojuma uztvērēja aizmugurē; – pēc izvēles ar tonālā signāla palīdzību (skatīt sadaļu (skatīt „Tonālā signāla izmantošana lāzera stara stāvokļa noteikšanai“, Lappuse225)). Lāzera starojuma uztvērējs atrodas pārāk zemu: ja uztveramais lāzera stars šķērso uztveršanas lauka(5) augšējo daļu, tad iedegas displeja virzienindikators “Lāzera stars virs viduslīnijas”(d) un atbilstošais LED indikators “Lāzera stars virs viduslīnijas”(11). Ja ir ieslēgts skaņas signāls, skan augstas frekvences signāls. Pārvietojiet lāzera uztvērēju augšup bultiņas virzienā. Lāzera starojuma uztvērējs atrodas pārāk augstu: ja uztveramais lāzera stars šķērso uztveršanas lauka(5) apakšējo daļu, tad iedegas displeja virzienindikators “Lāzera stars zem viduslīnijas”(b) un atbilstošais LED indikators “Lāzera stars zem viduslīnijas”(9). Ja ir ieslēgts skaņas signāls, skan zemas frekvences signāls. Pārvietojiet lāzera uztvērēju lejup bultiņas virzienā. Lāzera starojuma uztvērējs atrodas vidū: ja uztveramais lāzera stars šķērso uztveršanas lauku(5) viduslīnijas atzīmes(10) augstumā, tad iedegas displeja viduslīnijas indikators(c) un atbilstošais viduslīnijas LED indikators(15). Ja ir ieslēgts tonālais signāls, tas skan nepārtraukti. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsLatviešu | 225 Tonālā signāla izmantošana lāzera stara stāvokļa noteikšanai Lāzera stara augstuma noteikšanai attiecībā pret mērinstrumenta uztveršanas lauku(5) var izmantot arī tonālo signālu. Jūs varat mainīt skaļumu vai izslēgt signālu. Lai izslēgtu tonālo signālu vai izmainītu tā skaļumu, nospiediet tonālā signāla regulēšanas taustiņu (4), līdz uz displeja kļūst redzams indikators, kas atbilst vēlamajam tonālā signāla skaļumam. Nelielam skaļumam signāla indikators(g) displejā tiek rādīts ar vienu joslu, lielākam skaļumam ar 3 joslām; kad signāls ir izslēgts, indikators nodziest. Neatkarīgi no skaņas signāla iestatījumiem pēc jebkura lāzera uztvērēja taustiņa nospiešanas kā apstiprinājums atskan īss, kluss skaņas signāls. Displeja indikatoru izgaismojums Ieslēdzot lāzera starojuma uztvērēju, indikatora fona izgaismojums tiek ieslēgts pilnā spožumā. Ja 2minūšu laikā netiek konstatēts neviens lāzera stars un nav nospiesta neviena lāzera starojuma uztvērēja poga, fona izgaismojuma spožums tiek samazināts par 50%. Displeja indikatoru izgaismojumu var izslēgt. Šim nolūkam vienlaicīgi nospiediet un vismaz 2 sekundes turiet nospiestu uztveršanas precizitātes iestatīšanas pogu(2) un skaņas signāla pogu (4). Norādījumi par darbu Marķēšana Lāzera uztvērēja kreisajā un labajā pusē pret vidus atzīmi(10) var atzīmēt lāzera stara pozīciju, kad tas šķērso uztveršanas lauka(5) vidusdaļu. Pievērsiet uzmanību tam, lai marķējot lāzera starojuma uztvērējs būtu izlīdzināts precīzi vertikāli (ja lāzera stars ir horizontāls) vai horizontāli (ja lāzera stars ir vertikāls), jo pretējā gadījumā var rasties marķējuma nobīde attiecībā pret lāzera staru. Stiprināšana ar magnētu palīdzību (attēlsB) Ja nav obligāti nepieciešams īpaši noturīgs stiprinājums, lāzera starojuma uztvērēju var nostiprināt uz tērauda konstrukciju virsmas ar magnētu (7) palīdzību. Apkalpošana un apkope Apkalpošana un tīrīšana Vienmēr uzturiet lāzera starojuma uztvērēju tīru. Nemērciet lāzera starojuma uztvērēju ūdenī vai citos šķidrumos. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)226 | Latviešu Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Papildu klientu apkalpošanas dienesta adreses skatiet šeit: www.bosch-pt.com/serviceaddresses Atbrīvošanās no nolietotajiem izstrādājumiem Lāzera starojuma uztvērējs, piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā. Neizmetiet lāzera uztvērēju sadzīves atkritumu tvertnē! Tikai EK valstīm. Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi lāzera starojuma uztvērēji un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsLietuvių k. | 227 Lietuvių k. Saugos nuorodos Būtina perskaityti visus nurodymus ir jų laikytis. Jei matavimo prietaisas naudojamas nesilaikant pateiktų nuorodų, gali būti pa- kenkta matavimo prietaise integruotiems apsauginiams įtaisams. IŠSAUGOKITE ŠIUOS NURODYMUS. u Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti. u Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dul- kės arba susikaupę garai. u Matavimo prietaisui veikiant, esant tam tikroms sąlygoms, siunčiami stiprūs gar- siniai signalai. Todėl matavimo prietaisą laikykite toliau nuo savo ir kitų žmonių klausos organų. Garsus signalas gali pakenkti klausai. Magneto nelaikykite arti implantų ir kitokių medicinos prietaisų, pvz., širdies stimuliatorių arba insulino pompų. Magnetas sukuria lauką, kuris gali pakenkti implantų ir medicinos prietaisų veikimui. u Matavimo prietaisą laikykite toliau nuo magnetinių laikmenų ir magneto po- veikiui jautrių prietaisų. Dėl magnetų poveikio duomenys gali negrįžtamai dingti. Gaminio ir savybių aprašas Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje. Naudojimas pagal paskirtį Lazerio spindulio imtuvas yra skirtas pulsuojančiam lazerio spinduliui greitai surasti. KurisBosch linijinis lazerinis nivelyras yraBosch taškinis linijinis lazerinis nivelyras yra suderinamas su lazerio spindulio imtuvu, rasite linijinio lazerinio nivelyro/taškinio ir liniji- nio lazerinio nivelyro naudojimo instrukcijoje. Lazerio spindulio imtuvas yra skirtas naudoti darbui viduje ir lauke. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)228 | Lietuvių k. Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka lazerio spindulio imtuvo schemos nume- rius. (1) Garsiakalbis (2) Imtuvo jutiklio tikslumo nustatymo mygtukas (3) Įjungimo-išjungimo mygtukas (4) Garsinio signalo mygtukas (5) Lazerio spindulio imtuvo zona (6) Ekranas (7) Magnetai (8) Kreipiamasis griovelis laikikliui (9) Šviesadiodis krypties indikatorius „Lazerio spindulys žemiau vidurio linijos“ (10) Vidurinė žymė (11) Šviesadiodis krypties indikatorius „Lazerio spindulys virš vidurio linijos“ (12) Serijos numeris (13) Baterijų skyriaus dangtelis (14) Baterijų skyriaus dangtelio fiksatorius (15) Šviesadiodis vidurio linijos indikatorius (gale) (16) Laikiklis
