LR 7 Professional - примач BOSCH - Бесплатен кориснички прирачник

КОРИСНИЧКИ ПРИРАЧНИК LR 7 Professional BOSCH

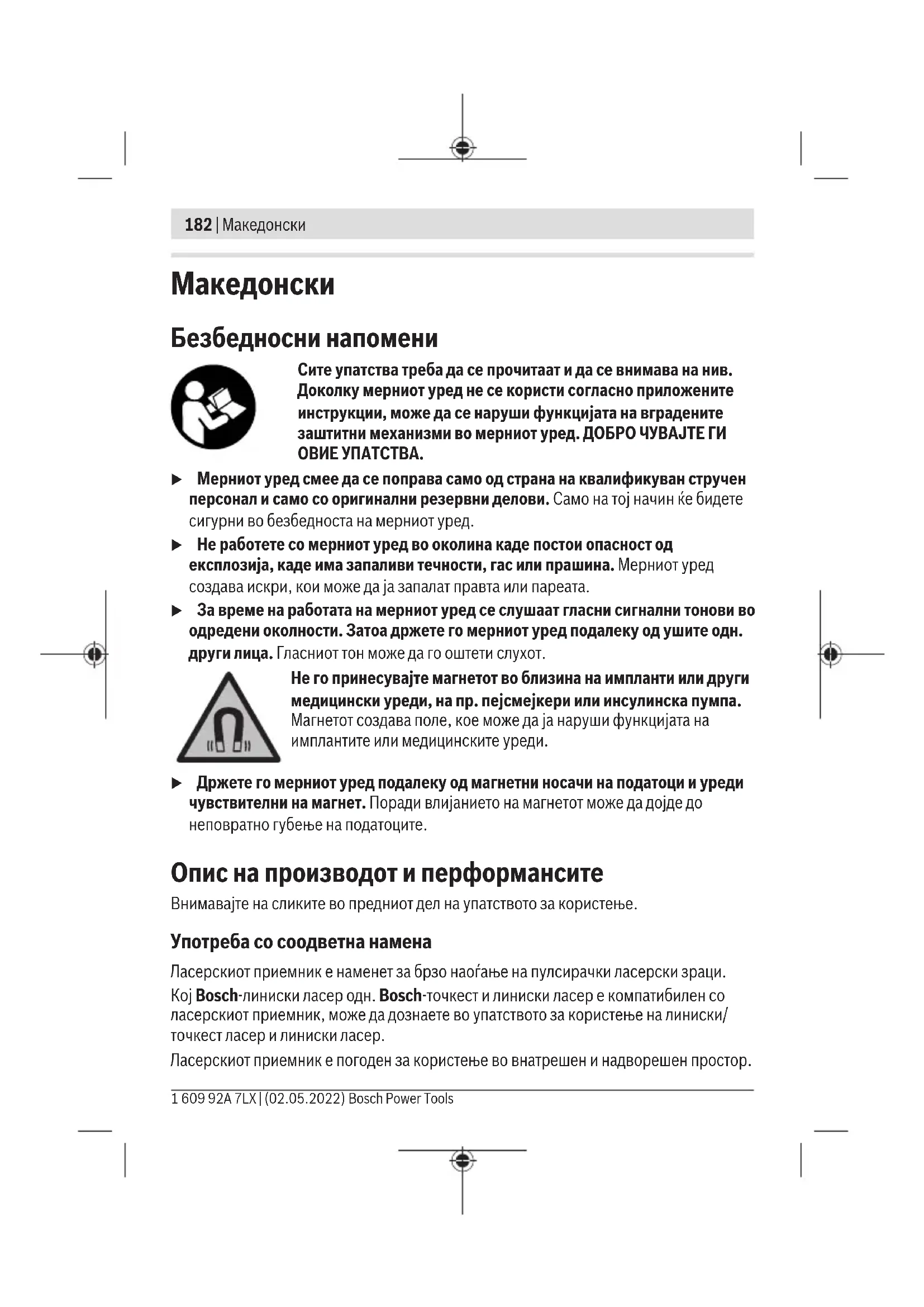

Безбедносни напомени Сите упатства треба да се прочитаат и да се внимава на нив. Доколку мерниот уред не се користи согласно приложените инструкции, може да се наруши функцијата на вградените заштитни механизми во мерниот уред. ДОБРО ЧУВАЈТЕ ГИ ОВИЕ УПАТСТВА. u Мерниот уред смее да се поправа само од страна на квалификуван стручен персонал и само со оригинални резервни делови. Само на тој начин ќе бидете сигурни во безбедноста на мерниот уред. u Не работете со мерниот уред во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Мерниот уред создава искри, кои може да ја запалат правта или пареата. u За време на работата на мерниот уред се слушаат гласни сигнални тонови во одредени околности. Затоа држете го мерниот уред подалеку од ушите одн. други лица. Гласниот тон може да го оштети слухот. Не го принесувајте магнетот во близина на импланти или други медицински уреди, на пр. пејсмејкери или инсулинска пумпа. Магнетотсоздава поле, кое може да ја наруши функцијата на имплантите или медицинските уреди. u Држете го мерниот уред подалеку од магнетни носачи на податоци и уреди чувствителни на магнет. Поради влијанието на магнетот може да дојде до неповратно губење на податоците. Опис на производот и перформансите Внимавајте на сликите во предниот дел на упатството за користење. Употреба со соодветна намена Ласерскиот приемник е наменет за брзо наоѓање на пулсирачки ласерски зраци. КојBosch-линиски ласер одн.Bosch-точкест и линиски ласер е компатибилен со ласерскиот приемник, може да дознаете во упатството за користење на линиски/ точкест ласер и линиски ласер. Ласерскиот приемник е погоден за користење во внатрешен и надворешен простор. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsМакедонски | 183 Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на ласерскиот приемник на графичката страница. (1)

(2) Копче за поставување точност на прием (3) Копче за вклучување/исклучување (4) Копче за сигнален тон (5) Приемно поле за ласерскиот зрак (6)

(8) Водечки жлеб за држачот (9) LED-приказ за правец „Ласерски зрак под средишната линија“ (10) Средишна ознака (11) LED-приказ за правец „Ласерски зрак над средишната линија“ (12) Сериски број (13) Капак на преградата за батерии (14) Фиксирање на капакот од преградата за батерии (15) LED средишна линија (одзади) (16)

(19) Механизам за фиксирање на држачот

(20) Копче за олабавување на механизмот за фиксирање

Илустрираната или опишана опрема не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема. Елементи за приказ (a) Предупредување за батеријата (b) Приказ за правец „Ласерски зрак под средишната линија“ (c) Приказ на средишната линија (d) Приказ за правец „Ласерски зрак над средишната линија“ (e) Приказ за точност на прием „грубо“ Bosch Power Tools 1 609 92A 7LX | (02.05.2022)184 | Македонски (f) Приказ за точност на прием „фино“ (g) Приказ за сигналниот тон Технички податоци Ласерски приемник LR7 Број на дел 3 601 K69 J.. Работно поле

2000m Макс. релативна влажност на воздухот. 90% Степен на извалканост според IEC61010-1 3

Батерии 2×1,5V LR6(AA) Времетраење на работа околу 30h Тежина согласно EPTA-Procedure01:2014 0,15kg Димензии (должина × ширина × висина) 73× 28× 137mm Вид на заштита IP54 (заштита од прав и прскање вода) A) Работното поле може да се намали поради неповолни услови на околината (на пр. директна изложеност на сончеви зраци). B) X: максимален работен опсег за работа со ласерски приемник според упатствата за користење на употребениотBosch-линиски ласер одн.Bosch-точкест и линиски ласер C) во зависност од растојанието помеѓу ласерскиот приемник и линискиот/точкестиот ласер и линискиот ласер D) Настануваат спроводливи нечистотии или суви неспроводливи нечистотии, кои можат да станат спроводливи со очекуваната кондензација. Под такви услови производот нормално се штити од директно изложување на сончеви зраци, врнежи и притисок од ветер, но не се контролираат ниту температурата ниту влажноста на воздухот. Серискиот број на спецификационата плочка (12) служи за јасна идентификација на вашиот ласерски приемник. 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsМакедонски | 185 Информација за бучава Нивото на звучен притисок на сигналниот тон оценето со А, на метар растојание изнесува до80dB(A). Не го држете ласерскиот приемник близу до увото!

Ставање/менување на батерии За работа со ласерскиот приемник се препорачува користење на алкално- мангански батерии. Извлечете го нанадвор механизмот за фиксирање (14) на преградата за батерии и отворете го поклопецот на преградата за батерии (13). Ставете ги батериите. Притоа внимавајте на половите според приказот на внатрешната страна од преградата за батерии. Доколку предупредувањето за батеријата(a) се појави прв пат на екранот(6), ласерскиот приемник може да работи уште околу2h. Секогаш заменувајте ги сите батерии одеднаш. Користете само батерии од еден производител и со ист капацитет. u Ако не го користите ласерскиот приемник подолго време, извадете ги батериите. При подолго складирање во ласерскиот приемник, батериите може да кородираат и да се испразнат.

Ставање во употреба u Заштитете го ласерскиот приемник од влага и директно изложување на сончеви зраци. u Не го изложувајте ласерскиот приемник на екстремни температури или осцилации во температурата. На пр. не го оставајте долго време во автомобилот. При големи осцилации во температурата, оставете го ласерскиот приемник најпрво да се аклиматизира, пред да го ставите во употреба. При екстремни температури или осцилации во температурата, прецизноста на ласерскиот приемник може да се наруши. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)186 | Македонски Поставување ласерски приемник (видисликаA) Поставете го ласерскиот приемник на оддалеченост најмалку5m од линискиот ласер одн. од точкестиот и линискиот ласер. Проверете дали е активен режимот на приемник на линискиот ласер одн. на точкестиот и линискиот ласер. Изберете вид на режим кај кој се произведува или хоризонтален или вертикален ласерски зрак. Напомена: Не избирајте истовремено вид на режим со хоризонтален или вертикален ласерски зрак (режим на вкрстени линии) затоа што може да настанат грешни прикази за висината на ласерскиот зрак. Поставете го ласерскиот приемник, на тој начин што ласерскиот зрак ќе достигне до полето за прием(5). Порамнете го на тој начин, така што ласерскиот зрак паѓа напречно на приемното поле (како што е прикажано на сликата). Вклучување/исклучување u При вклучување на ласерскиот приемник се слуша гласен сигнален тон. Затоа држете го ласерскиот приемник подалеку од ушите одн. други лица при вклучувањето. Гласниот тон може да го оштети слухот. За вклучување на ласерскиот приемник, притиснете го копчето за вклучување- исклучување (3). Сите прикази на екранот, како и сите LED-светилки кратко светнуваат и се слуша сигнален тон. По вклучување на ласерскиот приемник, секогаш се поставени средна гласност и точност на прием „фино“. За исклучување на ласерскиот приемник, одново притиснете на копчето за вклучување/исклучување(3). Сите LED-светилки и сите прикази на екранот светнуваат кратко пред исклучувањето и се слуша сигнален тон. Доколку за околу20min, не се притисне на ласерскиот приемник и до приемното поле(5) 20min не достигне ласерски зрак, тогаш ласерскиот приемник автоматски се исклучува заради заштита на батериите. Исклучувањето се прикажува преку кратко светнување на сите LED-светилки и сите прикази на екранот и се слуша сигнален тон. Изберете ја поставката на приказот за средишна линија Со копчето за поставување на точноста на прием(2) може да утврдите со која точност ќе се прикаже позицијата на ласерскиот зрак на приемното поле како

– Точност на прием „фино“ (приказ(f) на екранот), – Точност на прием „грубо“ (приказ(e) на екранот). 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsМакедонски | 187 Прикази за правец Ќе се прикаже позицијата на ласерскиот зрак во приемното поле(5): – со приказите за правец „Ласерски зрак под средишната линија“(b), „Ласерски зрак над средишната линија“(d) одн. средишна линија(c) на екранот(6) на предната страна на ласерскиот приемник, – со LED-приказите за правец „Ласерски зрак под средишната линија“(9), „Ласерски зрак над средишната линија“(11) одн. средишна линија(15) на задната страна на ласерскиот приемник, – опционално со сигнален тон(види „Сигнален тон за приказ на ласерскиот зрак“, Страница187). Ласерскиот приемник е поставен прениско: Доколку ласерскиот зрак ја преминува горната половина на приемното поле(5), тогаш на екранот светат приказите за правец„Ласерски зрак над средишната линија“(d) и соодветната LED- светилка „Ласерски зрак над средишната линија“(11). Доколку сигналниот тон е вклучен, се слуша сигнал со повисока фреквенција. Движете го ласерскиот приемник во правец на стрелката нагоре. Ласерскиот приемник е поставен превисоко: Доколку ласерскиот зрак ја преминува долната половина на приемното поле(5), тогаш на екранот светат приказите за правец„Ласерски зрак под средишната линија“(b) и соодветната LED- светилка „Ласерски зрак под средишната линија“(9). Доколку сигналниот тон е вклучен, се слуша сигнал со пониска фреквенција. Движете го ласерскиот приемник во правец на стрелката надолу. Ласерскиот приемник е на средина: Доколку ласерскиот зрак поминува низ приемното поле(5) на висина на средишната ознака(10), тогаш на екранот светат приказот за средишната ознака(c) и соодветната LED-светилка за средишната линија(15). При вклучен сигнален тон се слуша непрекинат тон. Сигнален тон за приказ на ласерскиот зрак Позицијата на ласерскиот зрак на полето за прием (5) се прикажува со сигнален

Може да ја промените гласноста или да го исклучите сигналниот тон. За менување одн. исклучување на сигналниот тон, притискајте на копчето Сигнален тон(4), додека на екранот не се прикаже посакуваната јачина. При пониска гласност, приказот за сигнален тон(g) се појавува на екранот со една црта, при повисока гласност со 3 црти, а при исклучен сигнален тон се губи. Независно од поставката за сигнален тон, при секое притискање на копчето на ласерскиот приемник се слуша краток тон со ниска гласност за потврда. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)188 | Македонски Задно осветлување Задното осветлување на приказот се вклучува со полна јачина кога се вклучува ласерскиот приемник. Ако за 2min не се препознае ниту еден ласерски зрак и не се притисне никакво копче на ласерскиот приемник, тогаш се намалува задното осветлување за 50%. Можете да го исклучите задното осветлување. Поради тоа држете ги притиснати копчето за поставување на точност на прием(2) и копчето за звучен сигнал(4) истовремено најмалку 2s. Совети при работењето

На средишната ознака(10) од десната и од левата страна на ласерскиот приемник може да ја означите позицијата на ласерскиот зрак, доколку тој поминува низ средината на приемното поле(5). При обележувањето ласерскиот приемник мора да биде прецизно израмнет вертикално (при хоризонтален ласерски зрак) одн. израмнет хоризонтално (при вертикален ласерски зрак), инаку ознаките ќе се поместат во однос на ласерскиот
