Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпусе изделия и в приложении. Дата изготовления указана на последней странице обложки Руководства или на кор- пусе изделия. Контактная информация относительно импортера содержится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истече- нии 5 лет хранения с даты изготовления без предварительной проверки (дату изго- товления см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя – не использовать при появлении дыма непосредственно из корпуса изделия 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsРусский | 139 – не использовать на открытом пространстве во время дождя (в распыляемой во-

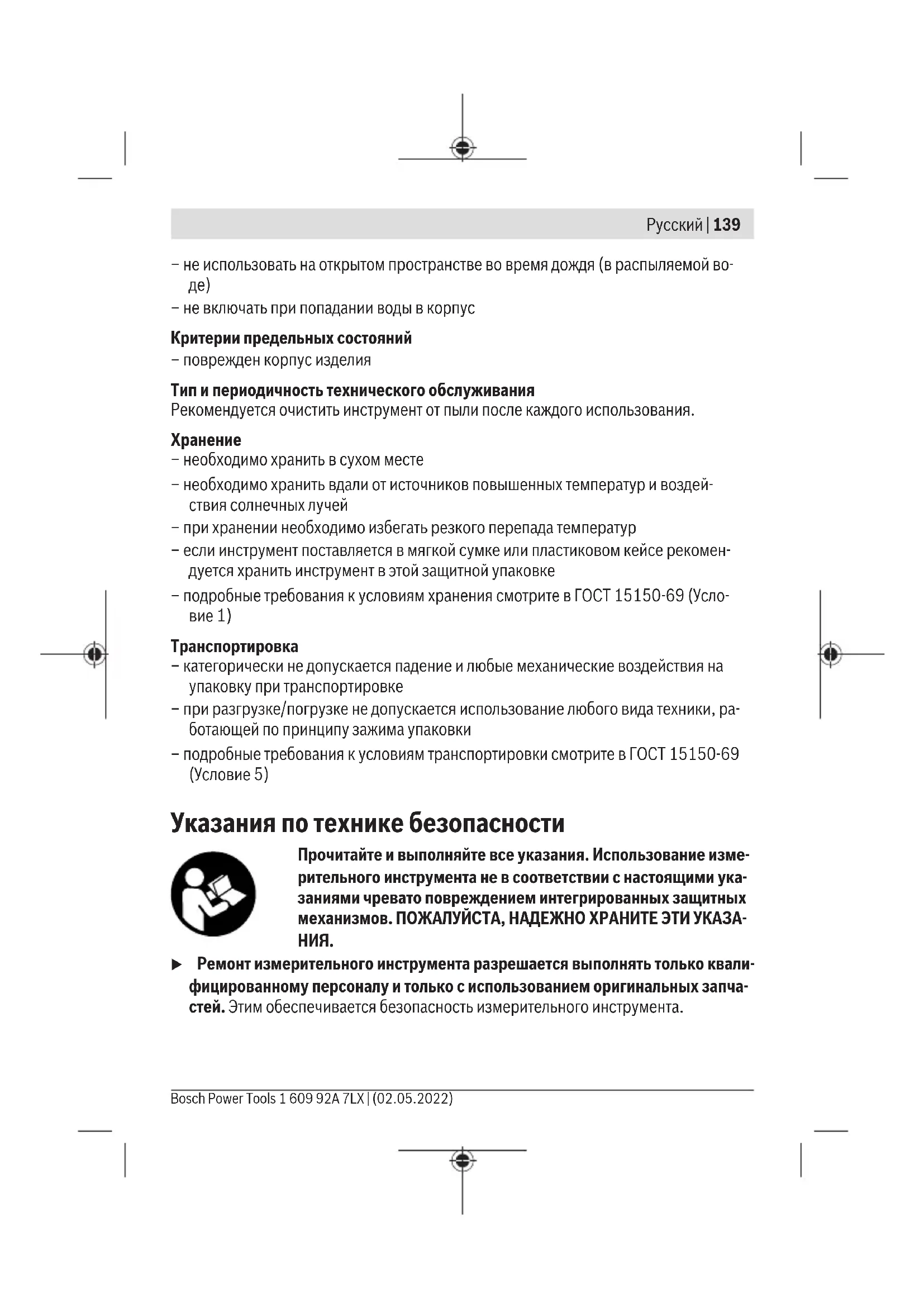

– не включать при попадании воды в корпус Критерии предельных состояний – поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждого использования.

– необходимо хранить в сухом месте – необходимо хранить вдали от источников повышенных температур и воздей- ствия солнечных лучей – при хранении необходимо избегать резкого перепада температур – если инструмент поставляется в мягкой сумке или пластиковом кейсе рекомен- дуется хранить инструмент в этой защитной упаковке – подробные требования к условиям хранения смотрите в ГОСТ 15150-69 (Усло- вие 1) Транспортировка – категорически не допускается падение и любые механические воздействия на упаковку при транспортировке – при разгрузке/погрузке не допускается использование любого вида техники, ра- ботающей по принципу зажима упаковки – подробные требования к условиям транспортировки смотрите в ГОСТ 15150-69 (Условие 5) Указания по технике безопасности Прочитайте и выполняйте все указания. Использование изме- рительного инструмента не в соответствии с настоящими ука- заниями чревато повреждением интегрированных защитных механизмов. ПОЖАЛУЙСТА, НАДЕЖНО ХРАНИТЕ ЭТИ УКАЗА-

u Ремонт измерительного инструмента разрешается выполнять только квали- фицированному персоналу и только с использованием оригинальных запча- стей. Этим обеспечивается безопасность измерительного инструмента. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)140 | Русский u Не работайте с измерительным инструментом во взрывоопасной среде, по- близости от горючих жидкостей, газов и пыли. В измерительном инструменте могут образоваться искры, от которых может воспламениться пыль или пары. u При работе с измерительным инструментом при определенных условиях могут раздаваться громкие звуковые сигналы. Поэтому не держите измери- тельный инструмент близко к уху или к другим людям. Громкий звук может повредить слух. Не устанавливайте магнит вблизи имплантантов и прочих ме- дицинских аппаратов, напр., кардиостимуляторов и инсулино- вых насосов. Магнит создает поле, которое может воздейство- вать на работу имплантантов и медицинских аппаратов. u Держите измерительный инструмент вдали от магнитных носителей данных и от приборов, чувствительных к магнитному полю. Воздействие магнитов мо- жет приводить к невосполнимой потере данных. Описание продукта и услуг Пожалуйста, соблюдайте иллюстрации в начале руководства по эксплуатации. Применение по назначению Лазерный приемник предназначен для быстрого нахождения пульсирующих лазер-

Информацию о том, какойBosch-линейный илиBosch-точечно-линейный лазерный нивелир совместим с лазерным приемником, можно найти в руководстве по экс- плуатации линейного/точечно-линейного лазерного нивелира. Лазерный приемник пригоден для работы внутри помещений и на открытом возду-

Изображенные составные части Нумерация представленных составных частей выполнена по изображению лазерно- го приемника на странице с иллюстрациями. (1)

(2) Кнопка настройки точности приема (3) Выключатель (4) Кнопка звукового сигнала (5) Приемное окошко для лазерного луча 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsРусский | 141 (6)

(8) Направляющий паз для крепления (9) Светодиодный индикатор направления «лазерный луч под средней лини-

(10) Маркировка центра (11) Светодиодный индикатор направления «лазерный луч над средней лини-

(12) Серийный номер (13) Крышка батарейного отсека (14) Фиксатор крышки батарейного отсека (15) Светодиод средней линии (сзади) (16)

(1608M00C1L) (17) Барашковая гайка держателя

(18) Направляющая рейка

(19) Фиксирование держателя

(20) Кнопка для снятия блокировки

Изображенные или описанные принадлежности не входят в стандартный объем по- ставки. Полный ассортимент принадлежностей Вы найдете в нашей программе при- надлежностей. Элементы индикации (a) Предупреждение о разряженности батарей (b) Индикатор направления «лазерный луч под средней линией» (c) Индикатор средней линии (d) Индикатор направления «лазерный луч над средней линией» (e) Индикатор точности приема «грубая настройка» (f) Индикатор точности приема «точная настройка» (g) Индикатор звукового сигнала Технические данные Лазерный приемник LR 7 Товарный номер 3 601 K69 J.. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)142 | Русский Лазерный приемник LR 7 Рабочий диапазон

Угол приема 90° Точность приема

– «точная настройка» ±1мм – «грубая настройка» ±3мм Рабочая температура –10°C…+50°C Температура хранения –20°C…+70°C Макс. высота применения над реперной высотой 2000м Относительная влажность воздуха не более 90% Степень загрязненности согласно IEC61010-1 3

Батарейки 2×1,5В LR6(AA) Время работы прим. 30ч Масса согласно EPTA-Procedure01:2014 0,15кг Размеры (длина× ширина× высота) 73× 28× 137мм Степень защиты IP54 (с защитой от пыли и брызг

A) Рабочий диапазон может уменьшаться вследствие неблагоприятных окружающих условий (напр., прямых солнечных лучей). B) X: максимальный рабочий диапазон для работы с лазерным приемником в соответствии с руководством по эксплуатации используемогоBosch-линейного лазерного нивелира илиBosch-точечно-линейного лазерного нивелира C) в зависимости от расстояния между лазерным приемником и линейным/точечно-линей- ным лазерным нивелиром D) Имеет место электропроводящее загрязнение или сухое, неэлектропроводящее загрязне- ние, которое из-за ожидаемого конденсата станет электропроводящим. При таких условиях продукт обычно защищен от прямых солнечных лучей, осадков и полного ветрового давле- ния, но ни температура, ни влажность воздуха не контролируются. Однозначная идентификация лазерного приемника возможна по серийному номеру (12) на за- водской табличке. Данные о шуме А-взвешенный уровень звукового давления от акустического сигнала со- ставляет на расстоянии одного метра80дБ (A). Не держите лазерный приемник близко к органам слуха! 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsРусский | 143

Вставка/замена батареек В лазерном приемнике рекомендуется использовать щелочно-марганцевые бата-

Потяните фиксатор (14) крышки батарейного отсека наружу и откройте крышку ба- тарейного отсека (13). Вставьте батарейки. Следите при этом за правильным направлением полюсов в соответствии с изобра- жением с внутренней стороны батарейного отсека. После того, как предупреждение о разряженности батареек(a) впервые появилось на дисплее(6), лазерный приемник может проработать еще ок.2часов. Меняйте сразу все батарейки одновременно. Используйте только батарейки одного производителя и одинаковой емкости. u Извлекайте батарейки из лазерного приемника, если продолжительное вре- мя не будете работать с ним. При длительном хранении в лазерном приемнике возможна коррозия и саморазрядка батареек. Работа с инструментом Включение электроинструмента u Защищайте лазерный приемник от влаги и прямых солнечных лучей. u Не подвергайте лазерный приемник воздействию экстремальных темпера- тур и температурных перепадов. Например, не оставляйте его на длительное время в автомобиле. При больших перепадах температуры сначала дайте лазер- ному приемнику стабилизировать температуру, прежде чем начинать работать с ним. Экстремальные температуры и температурные перепады могут отрицатель- но влиять на точность лазерного приемника. Установка лазерного приемника (см.рис.A) Устанавливайте лазерный приемник на расстоянии не менее5м от линейного или точечно-линейного лазерного нивелира. Убедитесь, что на лазерном или точечно- линейном нивелире включен режим работы с приемником. Выберите режим рабо- ты, при котором инструмент проецирует только горизонтальные или только верти- кальные лазерные лучи. Указание: Не выбирайте режим работы с горизонтальным и вертикальным лазер- ными лучами одновременно (режим перекрестных линий), так как в противном слу- чае могут быть сняты неправильные показания высоты лазерного луча. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)144 | Русский Располагайте лазерный приемник таким образом, чтобы лазерный луч мог попадать в приемное окошко (5). Выровняйте его так, чтобы лазерный луч проходил через приемное окошко поперек (как изображено на рисунке). Включение/выключение u При включении лазерного приемника раздается громкий звуковой сигнал. Поэтому не держите лазерный приемник близко к уху или к другим людям. Громкий звук может повредить слух. Чтобы включить лазерный приемник, нажмите на выключатель (3). Коротко заго- раются все индикаторы на дисплее и все светодиоды и раздается звуковой сигнал. После включения лазерного приемника всегда устанавливается средняя громкость и «точная настройка» приема. Чтобы выключить лазерный приемник, снова нажмите на выключатель(3). Перед выключением ненадолго загораются все светодиоды и индикаторы на дисплее и по- дается звуковой сигнал. Если в течение прибл.20мин. на лазерном приемнике не будет нажиматься ника- ких кнопок и в приемное окошко(5) в течение20мин. не будут попадать лазерные лучи, лазерный приемник с целью экономии батарей автоматически выключается. О выключении свидетельствует кратковременное свечение всех светодиодов и всех индикаторов на дисплее, а также подаваемый звуковой сигнал. Выбор настройки индикатора средней линии С помощью кнопки настройки точности приема(2) вы можете задать, какая точность положения лазерного луча в приемном окошке будет принята в качестве «центрального положения»: – «точная настройка» приема (индикатор(f) на дисплее), – «грубая настройка» приема (индикатор(e) на дисплее). Индикаторы направления Положение лазерного луча в приемном окошке(5) отображается: – посредством светодиодных индикаторов направления «лазерный луч под сред- ней линией»(b), «лазерный луч над средней линией»(d) или «средняя линия»(c) на дисплее(6) с лицевой стороны лазерного приемника, – светодиодных индикаторов направления «лазерный луч под средней линией»(9), «лазерный луч над средней линией»(11) или «средняя линия»(15) с тыльной стороны лазерного приемника, – опционально звуковым сигналом (см. „Звуковой сигнал для индикации лазерно- го луча“, Страница145). 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsРусский | 145 Лазерный приемник слишком низко: если лазерный луч попадает в верхнюю часть приемного окошка(5), то на дисплее загорается индикатор направления «ла- зерный луч над средней линией»(d) и соответствующий светодиод «лазерный луч над средней линией»(11). При включенном звуковом сигнале сигнал подается на более высокой частоте. Сдвиньте лазерный приемник в направлении стрелки вверх. Лазерный приемник слишком высоко: если лазерный луч попадает в нижнюю часть приемного окошка(5), то на дисплее загорается индикатор направления «ла- зерный луч под средней линией»(b) и соответствующий светодиод «лазерный луч под средней линией»(9). При включенном звуковом сигнале сигнал подается на более низкой частоте. Сдвиньте лазерный приемник в направлении стрелки вниз. Лазерный приемник по центру: если лазерный луч попадает в приемное окошко(5) на уровне центральной маркировки(10), то загорается индикатор «средняя линия»(c) и соответствующий светодиод «средняя линия»(15). При включенном звуковом сигнале подается непрерывный сигнал. Звуковой сигнал для индикации лазерного луча Попадание лазерного луча в приемное окошко(5) может сопровождаться звуко- вым сигналом. Можно изменять громкость звукового сигнала или выключить звуковой сигнал. Чтобы изменить настройку или выключить звуковой сигнал, нажимайте на кнопку звукового сигнала(4) до тех пор, пока на дисплее не отобразится необходимая громкость. При малой громкости индикатор звукового сигнала(g) отображается на дисплее одной полоской, при большой громкости – тремя полосками, при выклю- ченном звуковом сигнале индикатор исчезает. Независимо от настройки звукового сигнала при каждом нажатии какой-либо кноп- ки на лазерном приемнике в качестве подтверждения раздается слабый короткий звуковой сигнал. Фоновая подсветка Фоновая подсветка дисплея включается на максимум при включении лазерного приемника. Если в течение 2минут лазерный луч не был обнаружен и на лазерном приемнике не нажимаются никакие кнопки, яркость фоновой подсветки уменьшает- ся на 50%. Фоновую подсветку можно отключить. Для этого одновременно нажмите кнопку на- стройки точности приема(2) и кнопку звукового сигнала(4) и удерживайте не ме- нее 2с. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)146 | Русский Указания по применению Нанесение отметки С помощью маркировки центра (10) справа и слева на лазерном приемнике можно отмечать расположение лазерного луча, когда он проходит по центру приемного окошка(5). При нанесении отметки следите за тем, чтобы лазерный приемник располагался строго вертикально (при горизонтальном лазерном луче) или строго горизонтально (при вертикальном лазерном луче), иначе маркировка будут смещена по отноше- нию к лазерному лучу. Крепление с помощью магнита (см.рис.B) Если в прочном закреплении нет необходимости, лазерный приемник можно при- крепить торцом к стальным деталям с помощью магнитов(7). Техобслуживание и сервис Техобслуживание и очистка Содержите лазерный приемник в чистоте. Никогда не погружайте лазерный приемник в воду или другие жидкости. Вытирайте загрязнения сухой и мягкой тряпкой. Не используйте какие-либо чистя- щие средства или растворители. Сервис и консультирование по вопросам применения Сервисный отдел ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта, а также по запчастям. Изображения с пространственным разделением де- латей и информацию по запчастям можно посмотреть также по адресу: www.bosch- pt.com Коллектив сотрудников Bosch, предоставляющий консультации на предмет исполь- зования продукции, с удовольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей. Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-знач- ный товарный номер по заводской табличке изделия. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электроинструмен- та, с соблюдением требо- ваний и норм изготовителя про- изводятся на территории всех стран только в фир- менных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про- дукции опасно в эксплуатации, может привести 1 609 92A 7LX | (02.05.2022) Bosch Power ToolsРусский | 147 к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в ад- министративном и уголовном порядке.

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г. Химки, Московская обл. Тел.: +7 800 100 8007 E-Mail: info.powertools@ru.bosch.com www.bosch-pt.ru Дополнительные адреса сервисных центров вы найдете по ссылке: www.bosch-pt.com/serviceaddresses

Лазерный приемник, принадлежности и упаковку следует сдавать на экологически чистую рекуперацию отходов. Не выбрасывайте лазерные приемники и батарейки в бытовой му-

Только для стран-членовЕС: В соответствии с европейской директивой 2012/19/ЕU об отработанных электриче- ских и электронных приборах и ее преобразованием в национальное законодатель- ство вышедшие из употребления лазерные приемники и в соответствии с европей- ской директивой 2006/66/EС дефектные или отслужившие свой срок аккумулятор- ные батареи/батарейки должны собираться раздельно и сдаваться на экологически чистую рекуперацию. При неправильной утилизации отработанные электрические и электронные прибо- ры могут оказать вредное воздействие на окружающую среду и здоровье человека из-за возможного присутствия в них опасных веществ. Bosch Power Tools 1 609 92A 7LX | (02.05.2022)148 | Українська
