КОРИСНИЧКИ ПРИРАЧНИК LR 6 Professional BOSCH

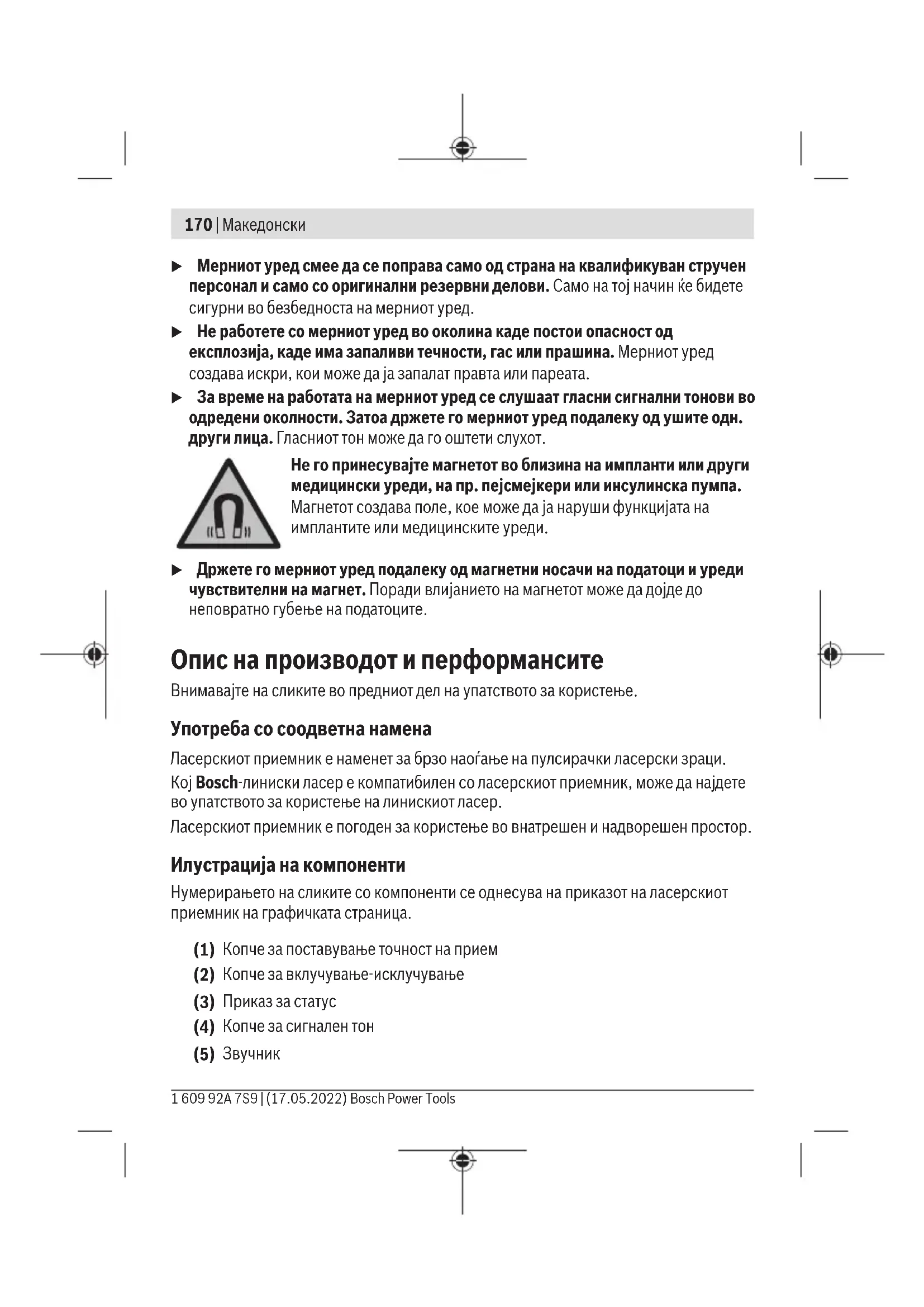

Безбедносни напомени Сите упатства треба да се прочитаат и да се внимава на нив. Доколку мерниот уред не се користи согласно приложените инструкции, може да се наруши функцијата на вградените заштитни механизми во мерниот уред. ДОБРО ЧУВАЈТЕ ГИ ОВИЕ УПАТСТВА. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)170 | Македонски u Мерниот уред смее да се поправа само од страна на квалификуван стручен персонал и само со оригинални резервни делови. Само на тој начин ќе бидете сигурни во безбедноста на мерниот уред. u Не работете со мерниот уред во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Мерниот уред создава искри, кои може да ја запалат правта или пареата. u За време на работата на мерниот уред се слушаат гласни сигнални тонови во одредени околности. Затоа држете го мерниот уред подалеку од ушите одн. други лица. Гласниот тон може да го оштети слухот. Не го принесувајте магнетот во близина на импланти или други медицински уреди, на пр. пејсмејкери или инсулинска пумпа. Магнетотсоздава поле, кое може да ја наруши функцијата на имплантите или медицинските уреди. u Држете го мерниот уред подалеку од магнетни носачи на податоци и уреди чувствителни на магнет. Поради влијанието на магнетот може да дојде до неповратно губење на податоците. Опис на производот и перформансите Внимавајте на сликите во предниот дел на упатството за користење. Употреба со соодветна намена Ласерскиот приемник е наменет за брзо наоѓање на пулсирачки ласерски зраци. КојBosch-линиски ласер е компатибилен со ласерскиот приемник, може да најдете во упатството за користење на линискиот ласер. Ласерскиот приемник е погоден за користење во внатрешен и надворешен простор. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на ласерскиот приемник на графичката страница. (1) Копче за поставување точност на прием (2) Копче за вклучување-исклучување (3) Приказ за статус (4) Копче за сигнален тон (5)

1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsМакедонски | 171 (6) LED-приказ за правец „Ласерски зрак над средишната линија“ (7) LED средишна линија (8) LED-приказ за правец „Ласерски зрак под средишната линија“ (9) Приемно поле за ласерскиот зрак (10)

(11) Водечки жлеб за држачот (12) Средишна ознака (13) Сериски број (14) Капак на преградата за батерии (15) Фиксирање на капакот од преградата за батерии (16)

(19) Механизам за фиксирање на држачот

(20) Копче за олабавување на механизмот за фиксирање

(21) Рферентна средишна линија на држачот

Илустрираната или опишана опрема не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема. Технички податоци Ласерски приемник LR 6 Број на дел/артикл 3 601 K69 H.. Работно поле

Батерии 2×1,5V LR3(AAA) Времетраење на работа околу 30h Тежина согласно EPTA-Procedure01:2014 0,12kg Димензии (должина × ширина × висина) 69×28×123mm Вид на заштита IP54 (заштита од прав и прскање на вода) A) Работното поле може да се намали поради неповолни услови на околината (на пр. директна изложеност на сончеви зраци). B) X: максимален работен опсег за работа со ласерски приемник според упатствата за користење на употребениотBosch-линиски ласер C) во зависност од растојанието меѓу ласерскиот приемник и линискиот ласер D) Настануваат само неспроводливи нечистотии, но повремено се очекува привремена спроводливост предизвикана од кондензација. Серискиот број на спецификационата плочка (13) служи за јасна идентификација на вашиот ласерски приемник. Информација за бучава Нивото на звучен притисок на сигналниот тон оценето со А, на метар растојание изнесува до80dB(A). Не го држете ласерскиот приемник близу до увото!

Ставање/менување на батерии За работа со ласерскиот приемник се препорачува користење на алкално- мангански батерии. Извлечете го нанадвор механизмот за фиксирање (15) на преградата за батерии и отворете го поклопецот на преградата за батерии (14). Ставете ги батериите. Внимавајте на точноста на половите согласно надворешниот приказ на поклопецот на преградата на батерии. 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsМакедонски | 173 Ако батериите се слаби, тогаш почнува да трепка приказот за статус(3). Работата со ласерскиот приемник може да продолжи уште околу 2h. Секогаш заменувајте ги сите батерии одеднаш. Користете само батерии од еден производител и со ист капацитет. u Ако не го користите ласерскиот приемник подолго време, извадете ги батериите. При подолго складирање во ласерскиот приемник, батериите може да кородираат и да се испразнат.

Ставање во употреба u Заштитете го ласерскиот приемник од влага и директно изложување на сончеви зраци. u Не го изложувајте ласерскиот приемник на екстремни температури или осцилации во температурата. На пр. не го оставајте долго време во автомобилот. При големи осцилации во температурата, оставете го ласерскиот приемник најпрво да се аклиматизира, пред да го ставите во употреба. При екстремни температури или осцилации во температурата, прецизноста на ласерскиот приемник може да се наруши. Поставување ласерски приемник (видисликаA) Поставете го ласерскиот приемник на оддалеченост најмалку5m од линискиот ласер. Проверете дали е активен режимот на приемник на линискиот ласер. Изберете режим на работа, кај кој се произведува или хоризонтална или вертикална ласерска рамнина. Напомена: Не избирајте истовремено вид на режим со хоризонтално и вертикално ласерско ниво (режим на вкрстени линии), затоа што може да настанат грешни прикази на висината на ласерските зраци. Поставете го ласерскиот приемник, на тој начин што ласерскиот зрак ќе достигне до полето за прием(9). Порамнете го на тој начин, така што ласерскиот зрак паѓа напречно на приемното поле (како што е прикажано на сликата). Вклучување/исклучување u При вклучување на ласерскиот приемник се слуша гласен сигнален тон. Затоа држете го ласерскиот приемник подалеку од ушите одн. други лица при вклучувањето. Гласниот тон може да го оштети слухот. За вклучување на ласерскиот приемник, притиснете го копчето за вклучување- исклучување(2). Кратко светнуваат сите LED-светилки и се огласува сигнален тон. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)174 | Македонски По вклучувањето на ласерскиот приемник, секогаш најниската гласност и точноста на прием се поставени на „фино“. За исклучување на ласерскиот приемник, одново притиснете на копчето за вклучување-исклучување(2). Сите LED светилки кратко светнуваат пред исклучувањето и се огласуваат три сигнални тонови. Приказот за статус(3) се губи. Доколку за околу 20min, не се притисне на ласерскиот приемник и до приемното поле(9) 20min не достигне ласерски зрак, тогаш ласерскиот приемник автоматски се исклучува заради заштита на батериите. Изберете ја поставката на приказот за средишна линија Со копчето Подесување на точноста на прием(1) можете да утврдите со која точност ќе се прикаже позицијата на ласерски зрак на приемното поле како

– точност на прием„фино“ (LED-средишната линија(7) трепка), – точност на прием „грубо“ (LED-приказите за правец „ласерски зрак над средишната линија“(6) и „ласерски зрак под средишната линија“(8) трепкаат). Прикази за правец Ќе се прикаже позицијата на ласерскиот зрак во приемното поле(9): – со LED-приказите за правец „ласерски зрак над средишната линија“(6), „ласерски зрак под средишната линија“(8) одн. средишна линија(7) на предната и задната страна на ласерскиот приемник, – опционално со сигнален тон. Ласерскиот приемник е поставен прениско: Доколку ласерскиот зрак поминува низ горната половина на приемното поле(9), тогаш светнуваат LED-приказите за правец „Ласерски зрак над средишната линија“(6). Доколку сигналниот тон е вклучен, се слуша сигнал со повисока фреквенција. Движете го ласерскиот приемник во правец на стрелката нагоре. Ласерскиот приемник е поставен превисоко: Доколку ласерскиот зрак поминува низ долната половина на приемното поле(9), тогаш светнуваат LED-приказите за правец „Ласерски зрак под средишната линија“(8). Доколку сигналниот тон е вклучен, се слуша сигнал со пониска фреквенција. Движете го ласерскиот приемник во правец на стрелката надолу. Ласерскиот приемник е поставен во средина: Доколку ласерскиот зрак поминува низ полето за прием(9) на висина на средишната ознака(12), тогаш светнува LED средишната линија(7). При вклучен сигнален тон се слуша непрекинат тон. 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsМакедонски | 175 Сигнален тон за приказ на ласерскиот зрак Позицијата на ласерскиот зрак на полето за прием (9) се прикажува со сигнален

Може да ја промените гласноста или да го исклучите сигналниот тон. За промена одн. исклучување на сигналниот тон притиснете го копчето сигнален тон(4). При пониска гласност се слуша краток сигнален тон и светнува LED средишната линија(7), при повисока гласност се слуша краток сигнален тон и светнуваат LED-приказите за правец(6), (7) и(8) при исклучен сигнален тон се губат LED-приказите. Независно од поставката за сигнален тон, при секое притискање на копчето на ласерскиот приемник се слуша краток тон со ниска гласност за потврда. Совети при работењето

На средишната ознака(12) од десната и од левата страна на ласерскиот приемник може да ја означите позицијата на ласерскиот зрак, доколку тој поминува низ средината на приемното поле(9). При обележувањето ласерскиот приемник мора да биде прецизно израмнет вертикално (при хоризонтален ласерски зрак) одн. израмнет хоризонтално (при вертикален ласерски зрак), инаку ознаките ќе се поместат во однос на ласерскиот
