MANUALE UTENTE LR 6 Professional BOSCH

(7) LED de la linea central

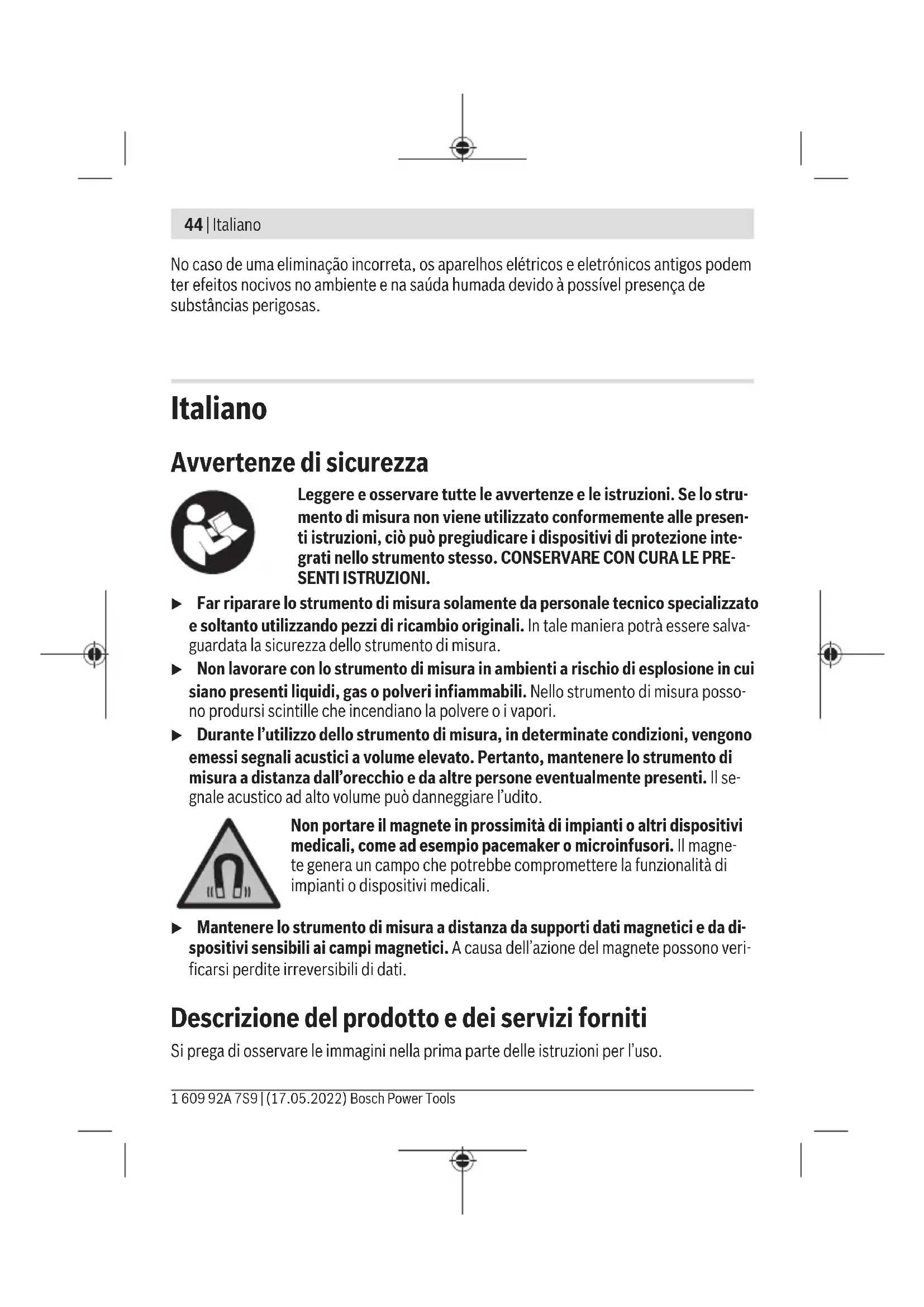

Avverenze di sicurezza

Leggere e osservare tutte le avventenze e le istruzioni. Se lo strumento di misura non viene utilizzato conformmente alle presenti istruzioni, ciò può pregiudicare i dispositivi di protezione integrati nelle strumento stesso. CONSERVARE CON CURA LE PRESENTI ISTRUZIONI.

Far riparare lo strumento di misura solamente da personale technique specializzato e sostanto utilizzando pezioni di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dello strumento di misura.
Non lavorare con lo strumento di misura in ambienti a rischio di esplosione in cui siano presenti liquidi, gas o polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.
Durante l'utilizzo dello strumento di misura, in determinate condizioni, vengono emessi segnali acustici a volume elevato. Pertanto, Maintainere lo strumento di misura a distance dall'orecchio e da altre persone eventualmente presenti. Il segnale acustico ad alto volume può danneggiare l'udito.

Non portare il magnete in prossimità di impianti o altri dispositivi medicali, come ad esempio pacemaker o microinfusori. Il magnete genera un Campo che potrebbe promiettere la funzionalità di impianti o dispositivi medicali.

• Mantenere lo strumento di misura a distance da supporti dati magneti e da dispositivi sensibili ai campi magnetici. A causa dell'azione del magnete posso sono verificarsi perdite irreversibili di dati.

Descrizione del prodotto e dei servizi forniti

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

Il ricevitore laser è concepito per individuare rapidamente raggi laser pulsanti.

Per verificare quale livella laser a linee Bosch sua compatibile con il ricevitore laser, consultare le istruzioni per l'uso della livella stessa.

Il ricevitore laser è adatto all'utilizzo in ambienti interni ed esterni.

Componenti illustrati

La numerozione dei componenti rappresentati in figura si riferisce alla rappresentazione del ricevitore laser nella pagina grafica.

(1) Tasto impostazione precisione di ricezione
(2) Tasto di accensione/spegnimento
(3) Indicatore di stato
(4) Tasto Segnale acustico
(5) Altoparlante
(6) LED indicator di direzione «Raggio laser sopra la linea di mezzeria»
(7) LED Linea di mezzeria
(8) LED indicator di direzione «Raggio laser除去la linea di mezzeria»
(9) Campo di ricezione del raggio laser

(10) Magneti
(11) Scanalatura di alloggamento per supporto
(12) Segno di mezzeria
(13)Numero di série
(14) Coperchio vano batterie
(15) Bloccaggio del coperchio vano batterie
(16) Supporta) (1 608 M00 C1L)
(17) Manopola del supporto^a)
(18) Binario di guida^a)
(19) Bloccaggio del supporto^a)
(20) Pulsante di disimpegno del bloccaggio^a)
(21) Linea di mezzeria di riferimento sul supporto^a

a) L'accessorio illustrato oppure descripto non è compreso nel volume di fornitura standard.

L'accessorio completo è contentuto nel loro programma accessori.

46|Italiano

Dati tecnici

Ricevitore laser LR 6
Codice prodotto	3 601 K69 H..
Raggio d'azioneA)	5-X mB)
Angolo di ricezione 90°
Precisione di ricezioneC)
- «alta» ±1 mm
- «bassa» ±3 mm
Temperatura di funzionamento -10 °C ... +50 °C
Temperatura di magazzinaggio -20 °C ... +70 °C
Altitudine d'impiego max. sul livello del mare	2000 m
Umidità atmospherica relativa max. 90 %
Grado di contaminazione secondo IEC 61010-1	2D)
Pile 2 × 1,5 VLR3 (AAA)
Autonomia, circa 30 h
Peso secondo EPTA-Procedure 01:2014	0,12 kg
Dimensioni (lunghezza × larghezza × altezza)	69 × 28 × 123 mm
Grado di protezione IP 54 (protezione contro polvere e spruzzi d'acqua)

A) In caso di condizioni ambientali sfavorevoli (ad es. irradizione solare diretta), il raggio d'azione potra risultare ridotto.
B) X: raggio d'azione massimo per funzionamento con ricevitore laser conforme alle istruzioni d'uso della livella laser a linee Bosch utilizzata
C) In base alla distanza fra ricevitore laser e livella laser a linee
D) Presenza esclusivamente di contaminazioni non conductive, ma che, in alcune occasioni, possono essere rese temporaneamente conductive nella condensa.

Per una identificazione univoca del ricevitore laserfare riferimento al numero di serie (13) riportato sulla targhetto identificativa.

Informazioni sulla rumorosità

Il livello di pressione acustica A del segnale acustico, a distance di 1 m, è di 80 dB(A).

Non mantenere il ricevitore laser accostato all'orecchio.

Montaggio

Introduzione/sostituzione delle pile

Per il funzionamento del ricevitore laser si consiglia l'impiego di batterie alcaline al man-ganese.

Estrarre versus l'esterno il bloccaggio (15) del coperchio vano batterie ed aprire il coperchio stesso (14). Introduire le pile.

In questa fase, prestare attenzione alla corretta polarità, riportata sul coperchio vano batterie.

Quando le pile inizieranno a scaricarsi, l'indicazione di capacité della batteria (3) lampeggerà con luce verde. Il ricevitore laser potrà restare in funzione ancora per circa 2 h.

Sostituire sempre tutte lepile contemporaneamente. Utilizzare esclusivamente pile dello stesso produttore e con la stessa capacité.

Estrarre le batterie dal ricevitore laser qualora non venga utilizzato per lungo tempo. In caso di magazzinaggio prolongato all'internalo del ricevitore laser, le batterie possono corredersi e scarticarsi.

Utilizzo

Messa in funzione

Proteggere il ricevitore laser dall'umidità e alla radiazione solare diretta.
Non esporre il ricevitore laser a temperature o a oscillazioni termiche estreme. Ad esempio, evitare di lasciarlo per lungo tempo all'interno dell'auto. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale il ricevitore laser prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi sono pregiudicare la precisione del ricevitore laser.

Installazione del ricevitore laser (vedere fig. A)

Posizione are il ricevitore laser ad almeno 5m di distanza alla livella laser a linee. Accertarsi che sulla livella laser a linee sia attiva la modalità Ricevitore. Selezionale una modalità in cui venga generato un solo piano laser, orizzontale o verticale.

48 | Italiano

Avvertenza: Non selezionale una modalità operativa con piano laser orizzontale e verticale simultanei (modalità a linee incrociate), poiché ne potrebbero risultare errateindicazioni dell'altezza del raggio laser.

Posizione il ricevitore laser in modo che il raggio laser possa raggiungere il Campo di riscizione (9). Orientarlo in modo che il raggio laser attraversi il Campo di riscizione transversalmente (come rappresentato in figura).

Accensione/spegnimento

Con l'accensione del ricevitore laser viene emesso un segnale acustico più forte. Pertanto, in fase di accensione tenere il ricevitore laser lontano delle orecchio e/ o da autres persone. Il segnale acustico ad alto volume può danneggiare l'uditoto.

Per accendere il ricevitore laser premere il tasto di accensione/spegnimento (2). Tutti i LED si accenderanno brevamente e verrà emesso un segnale acustico.

All'accensione del ricevitore laser, il volume sare è sempre impostato su un livello basso e la precisione di ricezione su «alta».

Per spegnere il ricevitore laser, premere nuovamente il tasto di accensione/ spegnimento (2). Prima dello spegnimento, tutti i LED si accenderanno e verranno emessi tre segnali acustici. L'indicatore di stato (3) si spegnerà.

Se per ca. 20 min non viene premuto alcunizzato del ricevitore laser e nessun raggio laser raggiunge il Campo di ricezione (9) per 20 min, il ricevitore laser si spegnerà automaticamente per risparmiare le batterie.

Scelta dell'impostazione individazione linea di mezzeria

Il tasto d'impostazione precisione di ricezione (1) consente di stabilire con quale precisione la posizione del raggio laser sul Campo di ricezione verrà indicata come «centrale»: -precisione di ricezione «alta» (il LED Linea di mezzeria (7) lampeggerà), -precisione di ricezione «bassa» (i LED indicatori di direzione «Raggio laser sopra la linea di mezzeria» (6) e «Raggio laser sostto la linea di mezzeria» (8) lampeggeranno).

Indicatori di direzione

La posizione del raggio laser nel campo di ricezione (9) verrà indicata:

• dai LED indicatori di direzione «Raggio laser sopra la linea di mezzeria» (6), «Raggio laser除去 la linea di mezzeria» (8) o «Linea di mezzeria» (7), sul lato anteriore e posteriore del ricevitore laser;

• opzionalmente, tramite il segnale acustico.

Ricevitore laser troppo in basso: Se il raggio laser attavrasy la meta superiore del campo di ricezione (9), si accenderanno i LED indicatori di direzione «Raggio laser sopra la linea di mezzeria» (6).

A segnale acustico attivo, verrare emesso un segnale ad alta frequenza.
Spostare il ricevitore laser nella direzione della freccia in alto.

Ricevitore laser troppo in alto: Se il raggio laser attraversa la metà inferiore del campo di ricezione (9), si accenderanno i LED indicatori di direzione «Raggio laser sulla linea di mezzeria» (8).

A segnale acustico attivo, verrà emesso un segnale a bassa frequenza.

Spostare il ricevitore laser nella direzione della freccia in basso.

Ricevitore laser centrale: Se il raggio laserattraversa il campo di ricezione (9) all'altezza del segno di mezzeria (12), si accenderanno i LED «Linea di mezzeria» (7). A segnale acustico attivo, verrà emesso un segnale acustico continuo.

Segnale acustico di individazione del raggio laser

La posizione del raggio laser sul Campo di ricezione (9) pourrait essere indicata da un segnale acustico.

É possible variate il volume oppure disattivare il segnale acustico.

Per commutare o disattivare il segnale acustico, premere il tasto Segnale acustico (4). A volume basso, verrà emesso un greve segnale acustico e i LED Linea di mezzeria (7) si accenderanno; a volume basso, verrà emesso un breve segnale acustico e i LED indicatori di direzione (6), (7) e (8) si accenderanno; a segnale acustico disattivato, gli indicatori a LED saranno spenti.

Indipendente dell'impostazione del segnale acustico, verrà emesso un breve segnale acustico a basso volume agli volta che verrà premuto un tasting sul ricevitore laser.

Indicazioni operative

Marcatura

Sulla tacca centrale (12) sul lato destro e sinistro del ricevitore laser è possibile segnare la posizione del raggio laser quando passaattraverso il centro del campo di ricezione (9). Accertarsi che il ricevitore laser in fase di contrassegno sia allineato esattamente in verticale (con raggio laser orizzontale) o in orizzontale (con raggio laser verticale), poiché altrimenti i contrassegni risulteranno sfalsati rispetto al raggio laser.

Fissaggio tramite magnete (vedere Fig. B)

Se un fissaggio sicuro non è assolutamente necessario, è possible applicare il ricevitore laser con l'ausilio dei magneti (10) su elementi in acciaio.

50 | Italiano

Manutenzione ed assistenza

Manutenzione e pulizia

Conservare il ricevitore laser sempre pulito.

Non immershigere il ricevitore laser in acqua o altri liquidi.

Pulire eventuali impurità utilizzando un panno morbido inumidito. Non utilizzato detergenti, né solventi.

Servizio di assistenza e consulenza technique

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili ancche sul sito

www.bosch-pt.com

Il team di consulenza tecnica Bosch sare lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'eletttroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Ricevitori laser, accessori ed imballaggi devono essere avviati ad un riciclaggio rispettoso dell'ambiente.

Non gettare ricevitori laser e batterie tra i rifiuti domestici!

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, i ricevitori laser non più utilizzato, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o ESAuste, andranno raccolti separatamente e riciclati nel rispetto dell'ambiente.

In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.
