MANUALE UTENTE LR 60 Professional BOSCH

Avvertenze di sicurezza

Leggere e osservare tutte le avvertenze e le istruzioni. Se lo strumento di misura non viene utilizzato conformemente alle presenti istruzioni, ciò può pregiudicare i dispositi-

vi di protezione integrati nello strumento stesso. CONSERVARE CON CURA LE PRESENTI ISTRUZIONI.

Far riparare lo strumento di misura solamente da personale tecnico specializzato e soltanto utilizzando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura.
▶ Non lavorare con lo strumento di misura in ambienti a rischio di esplosione in cui siano presenti liquidi, gas o polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.

Durante l'utilizzo dello strumento di misura, in determinate condizioni, vengono emessi segnali acustici a volume elevato. Pertanto, mantenere lo strumento di misura a distanza dall'orecchio e da altre persone eventualmente presenti. Il segnale acustico ad alto volume può danneggiare l'udito.

Non portare il magnete in prossimità di impianti o altri dispositivi medicali, come ad esempio pacemaker o microinfusori. Il magnete genera un campo che potrebbe compromettere la funzionalità di impianti o dispositivi medicali.

Mantenere lo strumento di misura a distanza da supporti dati magnetici e da dispositivi sensibili ai campi magnetici. A causa dell'azione del magnete possono verificarsi perdite irreversibili di dati.
Attenzione! L'impiego dello strumento di misura con sistema Bluetooth® può causare disturbi ad altri apparecchi ed impianti, a velivoli e ad apparecchiature medicali (ad es. pacemaker o apparecchi acustici). Non si possono altresì escludere del tutto lesioni a persone e ad animali nelle immediate vicinanze. Non utilizzare lo strumento di misura con sistema Bluetooth® in prossimità di apparecchiature medicali, stazioni di rifornimento, impianti chimici, aree a rischio di esplosione ed aree di brillamento. Non utilizzare lo strumento di misura con sistema Bluetooth® all'interno di velivoli. Evitare l'impiego prolungato nelle immediate vicinanze del corpo.

Il marchio denominativo Bluetooth ^® , così come i simboli grafici (loghi), sono marchi di fabbrica registrati e sono proprietà di Bluetooth SIG, Inc. Qualsiasi utilizzo di tali marchi/loghi da parte di Robert Bosch Power Tools GmbH è concesso in licenza.

Descrizione del prodotto e dei servizi forniti

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

Il ricevitore laser è destinato ad una rapida individuazione di raggi laser rotanti rispondenti alla lunghezza d'onda indicata nei dati tecnici.

Il ricevitore laser LR 60 è inoltre concepito per controllare il GRL 600 CHV tramite Bluetooth ^® , il ricevitore laser LR 65 G per controllare il GRL 650 CHVG.

Il ricevitore laser è adatto all'utilizzo in ambienti interni ed esterni.

Componenti illustrati

La numerazione dei componenti rappresentati in figura si riferisce alla rappresentazione del ricevitore laser nella pagina grafica.

(1) Campo di ricezione del raggio laser

48 | Italiano

(2) LED indicatore di direzione «Raggio laser sopra la linea di mezzeria»
(3) LED linea di mezzeria
(4) LED indicatore di direzione «Raggio laser sotto la linea di mezzeria»
(5) Display (lato anteriore e posteriore)
(6) Altoparlante
(7) Livella
(8) Gancio di sospensione
(9) Segno di mezzeria
10) Magneti
(11) Alloggiamento per il supporto
(12) Numero di serie
(13) Coperchio vano batterie
(14) Bloccaggio del coperchio vano batterie
(15) Tasto asse Y
(16) Tasto asse X
(17) Tasto modalità CenterFind
(18) Tasto impostazione precisione di ricezione
(19) Tasto di accensione/spegnimento
(20) Tasto segnale acustico/volume
(21) Livella del supporto ^a)

(22) Linea di mezzeria di riferimento sul supporto ^4
(23) Supporto ^a)
(24) Manopola del supporto ^a)
(25) Asta metrica ^4
(26) Vite di fissaggio del supporto ^a)

a) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Elementi di visualizzazione

(a) Indicatore livello di carica batteria/pile livella laser rotante
(b) Indicatore di connessione Bluetooth®
(c) Indicazione precisione di ricezione
(d) Indicazione unità di misura
(e) Indicatore di testo
(f) Indicazione di direzione «Raggio laser sotto la linea di mezzeria»
(g) Indicazione segnale acustico/volume
(h) Indicazione linea di mezzeria
(i) Indicatore della batteria ricevitore laser
(j) Indicazione di direzione «Raggio laser sopra la linea di mezzeria»

Dati tecnici

Ricevitore laser LR 60 LR 65 G
Codice prodotto	3 601 K69 P.. 3 601 K69 T..
Lunghezza d'onda ricevibile 600-800 nm 500-570 nm
Raggio d'azione max. ^A)
– con GRL 600 CHV 300 m –
– con GRL 650 CHVG - 325 m
Angolo di ricezione ± 35^ ± 35^
Velocità di rotazione ricevibile > 120 giri/min > 120 giri/min
Precisione di ricezione ^B)(C)
– Molto fine ± 0,5 mm ± 0,5 mm
– Fine	± 1 mm	± 1 mm
– Media	± 2 mm	± 2 mm
– Approssimativa	± 5 mm	± 5 mm
– Molto approssimativa	± 10 mm	± 10 mm
Temperatura di funzionamento	-10^ +50^	-10^ +50^
Temperatura di magazzinaggio	-20^ +70^	-20^ +70^
Altitudine d'impiego max. sul livello del mare	2000 m	2000 m
Umidità atmosferica relativa max.	90%	90%
Grado di contaminazione secondo IEC 61010-1	2^D)	2^D)
Ricevitore laser Bluetooth ^
– Classe	1 1
– Compatibilità Bluetooth ^ 5.0/4.X (Low Energy) ^		Bluetooth ^ 5.0/4.X (Low Energy) ^

Ricevitore laser LR 60 LR 65 G

– Raggio d'azione max. del segnale F)	100 m 100 m
– Campo di frequenza di funzionamento 2402–2480 MHz 2402–2480 MHz
– Potenza di trasmissione max. 6,3 mW 6,3 mW
Batterie 2 × 1,5 V LR6 (AA) 2 × 1,5 V LR6 (AA)
Autonomia, circa 50 h 50 h
Peso secondo EPTA-Procedure 01:2014 0,38 kg 0,38 kg
Dimensioni (lunghezza × larghezza × altezza) 175 × 79 × 33 mm 175 × 79 × 33 mm
Grado di protezione	IP 67	IP 67

A) In caso di condizioni ambientali sfavorevoli (ad es. irradiazione solare diretta), il raggio d'azione potrà risultare ridotto.

B) In base alla distanza fra ricevitore laser e livella laser rotante, nonché alla classe ed al tipo di laser della livella laser rotante

C) La precisione di ricezione può risultare compromessa a causa di condizioni ambientali sfavorevoli (ad esempio irradiazione solare diretta).

D) Presenza esclusivamente di contaminazioni non conduttive, ma che, in alcune occasioni, possono essere rese temporaneamente conduttive dalla condensa.

E) In caso di dispositivi Bluetooth® con tecnologia Low Energy, con alcuni modelli e sistemi operativi potrebbe non essere possibile stabilire la connessione. I dispositivi Bluetooth® dovranno supportare il profilo SPP.

F) In base alle condizioni esterne, incluso il tipo di ricevitore utilizzato, il raggio d'azione può variare notevolmente. All'interno di ambienti chiusi e in presenza di barriere metalliche (ad es. pareti, scaffali, valigie ecc.), il raggio d'azione del segnale Bluetooth® può risultare molto inferiore.

Per una identificazione univoca del ricevitore laser fare riferimento al numero di serie (12) riportato sulla targhetta identificativa.

Montaggio

Introduzione/sostituzione delle pile

Per il funzionamento del ricevitore laser si consiglia l'impiego di batterie alcaline al manganese.

Ruotare il bloccaggio (14) del coperchio del vano batterie (ad esempio utilizzando una moneta) in posizione 🚙. Aprire il coperchio del vano batterie (13) ed introdurre le batterie. Durante tale fase, prestare attenzione alla corretta polarità, riportata sul lato interno del vano batterie.

Chiudere il coperchio del vano batterie (13) e ruotare il bloccaggio (14) del coperchio stesso in posizione.

L'indicatore della batteria (i) mostra il livello di carica delle batterie del ricevitore laser:

Display	Capacità
	50-100%
	5-50%
	2-5%
	0-2%

Sostituire sempre tutte le pile contemporaneamente. Utilizzare esclusivamente pile dello stesso produttore e con la stessa capacità.

▶ Estrarre le batterie dal ricevitore laser qualora non venga utilizzato per lungo tempo. In caso di magazzinaggio prolungato all'interno del ricevitore laser, le batterie possono corrodersi e scaricarsi.

Indicatore del livello di carica della livella laser rotante

L'indicatore del livello di carica (a) mostra il livello di carica della batteria e/o delle batterie della livella laser rotante qualora la livella sia accesa e sia presente un collegamento via Bluetooth ^ tra ricevitore laser e livella laser rotante.

	ay	Capacità
		60-100 %
[w8GC]		30-60 %
[k373]		5-30 %
		0-5 %

Utilizzo

Messa in funzione

▶ Proteggere il ricevitore laser dall'umidità e dalla radiazione solare diretta.
Non esporre il ricevitore laser a temperature o a oscillazioni termiche estreme. Ad esempio, evitare di lasciarlo per lungo tempo all'interno dell'auto. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale il ricevitore laser prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione del ricevitore laser.
Mantenere l'area di lavoro libera da ostacoli che potrebbero riflettere o ostruire il raggio laser. Ad esempio, coprire eventuali superfici riflettenti o lucide. Non misurare attraverso lastre di vetro o materiali si

50 | Italiano

mili. Un raggio laser riflesso o ostruito può falsare i risultati di misurazione.

Installazione del ricevitore laser (vedere Fig. A)

Posizionare il ricevitore laser in modo che il raggio laser possa raggiungere il campo di ricezione (1). Orientarlo in modo che il raggio laser attraversi il campo di ricezione trasversalmente (come rappresentato in figura).

Nel caso di livelle laser rotanti caratterizzate da più modalità operative, selezionare la modalità orizzontale o verticale con la massima velocità di rotazione.

Accensione/spegnimento

Con l'accensione del ricevitore laser viene emesso un segnale acustico più forte. Pertanto, in fase di accensione tenere il ricevitore laser lontano dalle orecchio e/o da altre persone. Il segnale acustico ad alto volume può danneggiare l'udito.

Per accendere il ricevitore laser premere il tasto di accensione/spegnimento (19). Tutte le indicazioni del display e tutti i LED si accenderanno brevemente e verrà emesso un segnale acustico.

Per spegnere il ricevitore laser tenere premuto il tasto di accensione/spegnimento (19) finché tutti i LED si illuminano brevemente ed il display si spegne. Oltre alla regolazione dell'illuminazione del display tutte le impostazioni vengono memorizzate in fase di spegnimento del ricevitore laser.

Se per ca. 10 min non viene premuto alcun tasto del ricevitore laser e nessun raggio laser raggiunge il campo di ricezione (1) per 10 min, il ricevitore laser si spegnerà automaticamente per risparmiare le batterie.

Collegamento con la livella laser rotante

Alla consegna la livella laser rotante e il ricevitore laser fornito in dotazione sono già collegati via Bluetooth®. In caso di collegamento presente viene visualizzato l'indicatore di connessione Bluetooth® (b) nel display del ricevitore laser.

Per collegare nuovamente il ricevitore laser o per collegare un ulteriore ricevitore laser con la livella laser rotante, tenere premuto il tasto Bluetooth® presente sulla livella laser rotante finché sul display della livella laser rotante non compare il simbolo per la creazione di un collegamento con il telecomando/il ricevitore laser. Dopodiché tenere premuti i tasti asse X (16) e asse Y (15) sul ricevitore laser finché nell'indicatore di testo (e) del ricevitore laser non viene visualizzato P--.

Sul display della livella laser rotante viene confermato che il collegamento è stato stabilito correttamente. Nell'indicatore di testo (e) del ricevitore laser viene visualizzato POK.

Se non è possibile stabilire il collegamento tra livella laser rotante e ricevitore laser, nell'indicatore di testo (e) del ricevitore laser viene visualizzato PNK e sul display della livella laser rotante compare il messaggio di errore relativo al mancato collegamento. Per l'eliminazione dell'errore attenersi alle istruzioni per l'uso della livella laser rotante.

Indicatori di direzione

La posizione del raggio laser nel campo di ricezione (1) viene visualizzata:

- nel display (5) nella parte anteriore e posteriore del ricevitore laser mediante l'indicazione di direzione «Raggio laser sotto la linea di mezzeria» (f), l'indicazione di direzione «Raggio laser sopra la linea di mezzeria» (j) e/o l'indicazione linea di mezzeria (h),

- opzionalmente mediante l'indicazione di direzione LED rosso «Raggio laser sotto la linea di mezzeria» (4), l'indicazione di direzione LED blu «Raggio laser sopra la linea di mezzeria» (2) nonché l'indicazione di direzione LED verde per la linea di mezzeria (3) nella parte anteriore del ricevitore laser,

- su richiesta, tramite il segnale acustico.

La prima volta che il raggio laser attraversa il campo di ricezione (1) viene sempre emesso un breve segnale acustico e l'indicazione di direzione LED rosso «Raggio laser sotto la linea di mezzeria» (4) nonché l'indicazione di direzione LED blu «Raggio laser sopra la linea di mezzeria» (2) si illuminano brevemente (anche se il segnale acustico e/o gli indicatori di direzione LED sono stati spenti).

Ricevitore laser troppo basso: il raggio laser attraversa la metà superiore del campo di ricezione (1), quindi viene visualizzato l'indicazione di direzione «Raggio laser sopra la linea di mezzeria» (j) nel display.

Con i LED attivi si illumina l'indicazione di direzione LED blu «Raggio laser sopra la linea di mezzeria» (2).

A segnale acustico attivo, verrà emesso un segnale a frequenza lenta.

Spostare il ricevitore laser nella direzione della freccia in alto. Con l'avvicinamento alla linea di mezzeria viene ancora visualizzato solamente l'estremità dell'indicazione di direzione «Raggio laser sopra la linea di mezzeria» (j).

Ricevitore laser troppo alto: il raggio laser attraversa la metà inferiore del campo di ricezione (1), quindi viene visualizzato l'indicazione di direzione «Raggio laser sotto la linea di mezzeria» (f) nel display.

Con i LED attivi si illumina l'indicazione di direzione LED rosso «Raggio laser sotto la linea di mezzeria» (4).

A segnale acustico attivo, verrà emesso un segnale a frequenza rapida.

Spostare il ricevitore laser nella direzione della freccia in basso. Con l'avvicinamento alla linea di mezzeria viene ancora visualizzato solamente l'estremità dell'indicazione di direzione «Raggio laser sotto la linea di mezzeria» (f).

Ricevitore laser al centro: il raggio laser attraversa il campo di ricezione (1) all'altezza della linea di mezzeria, quindi viene visualizzato l'indicatore linea di mezzeria (h) nel display. Con i LED attivi si illumina l'indicazione di direzione LED verde linea di mezzeria (3).

A segnale acustico attivo, verrà emesso un segnale acustico continuo.

Funzione di memorizzazione dell'ultima ricezione: se il ricevitore laser viene spostato in modo tale che il raggio laser abbandoni nuovamente il campo di ricezione (1), lampeggerà brevemente l'ultimo indicazione di direzione visualizzato

«Raggio laser sopra la linea di mezzeria» (j) oppure l'indicazione di direzione «Raggio laser sotto la linea di mezzeria» (f). Questa indicazione può essere attivata/disattivata mediante il menu Impostazioni.

Indicazione altezza relativa (vedere Fig. B)

Se il raggio laser colpisce il campo di ricezione (1), allora verrà visualizzata nel display, quale valore assoluto, la distanza tra il raggio laser e la linea di mezzeria del ricevitore laser nell'indicazione del testo (e).

L'unità di misura dell'indicazione dell'altezza può essere modificata nel menu Impostazioni («mm» o «in»).

Illuminazione del display

I display (5) nella parte anteriore e posteriore del ricevitore laser dispongono di un'apposita illuminazione. L'illuminazione del display viene attivata:

• all'accensione del ricevitore laser,
• ad ogni pressione di un tasto,
• qualora il raggio laser si sposti attraverso il campo di ricezione (1).

L'illuminazione del display si disattiva automaticamente:

• 30 s dopo ciascun pressione di un tasto, se nessun raggio laser raggiunge il campo di ricezione,
• 2 min dopo l'ultima pressione di un tasto e se la posizione del raggio laser all'interno del campo di ricezione non varia.

L'illuminazione del display può essere disattivata nel menu Impostazioni.

L'impostazione relativa all'illuminazione del display non viene memorizzata con lo spegnimento del ricevitore laser. In seguito all'accensione del ricevitore laser l'illuminazione del display risulta sempre attiva.

Impostazioni

Scelta dell'impostazione indicazione linea di mezzeria

È possibile stabilire con quale precisione debba essere visualizzata la posizione del raggio laser sul campo di ricezione (1) in quanto «centrale».

L'impostazione attuale dell'indicazione linea di mezzeria è riportata nell'indicazione precisione di ricezione (c).

Per modificare la precisione di ricezione premere il tasto Impostazione precisione di ricezione (18) ripetutamente, finché non viene visualizzata nel display l'impostazione desiderata. Ad ogni pressione del tasto Impostazione precisione di ricezione viene visualizzato brevemente il rispettivo valore della precisione di ricezione nell'indicazione del testo (e).

L'impostazione della precisione di ricezione viene memorizzata con lo spegnimento del dispositivo.

Segnale acustico di indicazione del raggio laser

La posizione del raggio laser sul campo di ricezione (1) potrà essere indicata da un segnale acustico.

È possibile variare il volume oppure disattivare il segnale acustico.

Per cambiare o disattivare il segnale acustico, premere il relativo tasto (20), sino a visualizzare sul display il volume desiderato. Con un volume più basso l'indicazione del segnale acustico (g) nel display viene visualizzata con una barra, con un volume più alto con 3 barre, qualora il segnale acustico sia disattivato non viene visualizzata.

A prescindere dall'impostazione del segnale acustico, quando il raggio laser colpisce per la prima volta il campo di ricezione (1) viene sempre emesso un breve segnale di conferma con volume ridotto.

L'impostazione del segnale acustico viene memorizzata con lo spegnimento del ricevitore laser.

Menu Impostazioni

Richiamare il menu Impostazioni: premere contemporaneamente e brevemente il tasto asse X (16) e il tasto asse Y (15).

Modificare l'impostazione all'interno di un sottomenu: premere il tasto asse X (16) o il tasto asse Y (15) per commutare tra le impostazioni. Quando si esce dal menu viene memorizzata automaticamente l'ultima impostazione selezionata.

Passare a un sottomenu: premere brevemente il tasto modalità CenterFind (17) per raggiungere il sottomenu successivo.

Uscire dal menu Impostazioni: premere il tasto modalità CenterFind (17) fino a uscire dal menu Impostazioni. In alternativa il menu Impostazioni viene abbandonato automaticamente circa 10 s dopo l'ultima pressione di un tasto.

Sono disponibili i seguenti sottomenu:

• Unità di misura dell'indicazione altezza relativa: richiamando il menu Unità di misura, nell'indicatore di testo (e) viene visualizzata l'unità di misura attualmente selezionata; le unità di misura disponibili sono inoltre consultabili nell'indicazione unità di misura (d).
• LED indicatori di direzione (LED): è possibile modificare la luminosità dei 3 LED indicatori di direzione (2), (4) e (3) o i LED possono essere spenti. I LED si illumineranno rispettivamente secondo l'impostazione selezionata.
• Illuminazione display (LIT): l'illuminazione del display può essere attivata (LED verde acceso) o disattivata (LED rosso acceso).
• Funzione di memorizzazione ultima ricezione (MEM): l'indicazione della direzione in cui il raggio laser ha abbandonato il campo di ricezione può essere attivata (LED verde acceso) o disattivata (LED rosso acceso).
• Funzioni Center (CF/CL) (LR 65 G): è possibile scegliere tra la modalità CenterFind (CF) e la modalità CenterLock (CL). La modalità corrente viene visualizzata nell'indicatore di testo (e).

Oltre alla regolazione dell'illuminazione del display, allo spegnimento del ricevitore laser vengono memorizzate tutte le impostazioni.

Funzioni

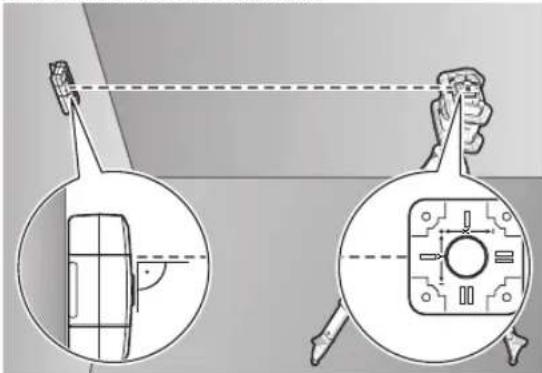

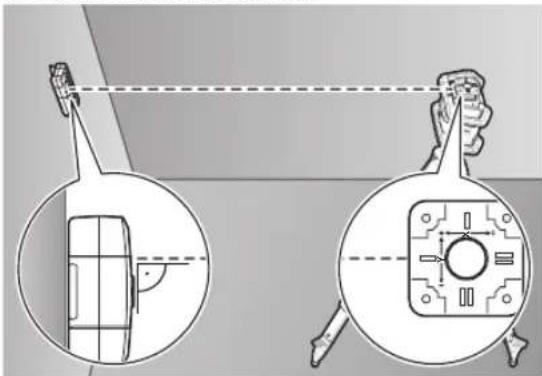

Modalità CenterFind (vedere fig. C)

In modalità CenterFind la livella laser rotante cerca automaticamente, mediante un movimento ascendente/discenden-

52 | Italiano

te della testa rotante, di allineare il raggio laser sulla linea di mezzeria del ricevitore laser.

In caso di posizione orizzontale della testa rotante in riferimento all'asse X della livella laser rotante, il raggio laser può essere orientato sull'asse Y oppure su entrambi gli assi contemporaneamente (vedi «Rilevazione dell'inclinazione con modalità CenterFind (vedere fig. D)», Pagina 52). In caso di posizione verticale della livella laser rotante è possibile eseguire solamente un allineamento sull'asse Y.

Avvio della modalità CenterFind:

Installare la livella laser rotante ed il ricevitore laser in modo tale che il ricevitore laser si trovi in direzione dell'asse X e/o dell'asse Y della livella laser rotante. Orientare il ricevitore laser in modo che l'asse desiderato sia ad angolo retto rispetto al campo di ricezione (1).

Se il raggio laser dev'essere orientato su entrambi gli assi, posizionare ogni ricevitore laser collegato con la livella laser rotante in direzione dell'asse X e dell'asse Y. Ogni ricevitore laser deve trovarsi all'interno dell'area di rotazione di ±8,5% della livella laser rotante.

Attivare la livella laser rotante in modalità di rotazione.

LR 65 G: nel menu Impostazioni la funzione Center deve essere regolata sulla modalità CenterFind (CF). In caso di allineamento sui due assi della livella laser rotante, questo vale per entrambi i ricevitori laser.

Per avviare la modalità CenterFind per l'asse X premere a lungo il tasto modalità CenterFind (17), oppure premere a lungo il tasto modalità CenterFind (17) contemporaneamente al tasto asse X (16).

Per avviare la modalità CenterFind per l'asse Y premere a lungo il tasto modalità CenterFind (17) contemporaneamente al tasto asse Y (15).

Se il raggio laser deve essere allineato su entrambi gli assi contemporaneamente, la modalità CenterFind deve essere avviata separatamente su ciascun ricevitore laser.

Dopo l'avvio della modalità CenterFind la testa rotante si sposta in alto e in basso sulla livella laser rotante. Durante la ricerca, nell'indicatore di testo (e) viene visualizzato CFX (asse X) oppure CFY (asse Y).

Se il raggio laser raggiunge il campo di ricezione (1) all'altezza della linea di mezzeria del ricevitore laser, compare l'indicazione linea di mezzeria (h) e nell'indicatore di testo (e) viene visualizzato XOK (asse X) oppure YOK (asse Y). Sulla li vella laser rotante viene visualizzato il valore dell'inclinazione riscontrata. La modalità CenterFind viene terminata automaticamente.

Interruzione della modalità CenterFind:

Per interrompere la modalità CenterFind, premere il tasto modalità CenterFind (17) e tenerlo premuto.

Eliminazione errori:

Se il raggio laser non ha trovato la linea di mezzeria del ricevitore laser all'interno dell'area di rotazione, nell'indicatore di testo viene visualizzato (e) ERR e tutti i LED indicatori di direzione si accendono. Premere un tasto qualunque sulla livella laser rotante e uno sul ricevitore laser per chiudere i messaggi di errore. Posizionare nuovamente la livella laser rotante ed il ricevitore laser in modo che il ricevitore laser si trovi all'interno dell'area di rotazione di ±8,5% della livella laser rotante. Accertarsi che il ricevitore laser sia orientato sull'asse X o sull'asse Y, in modo che il raggio laser possa attraversare il campo di ricezione (1) orizzontalmente. Quindi, avviare nuovamente la modalità CenterFind.

LR 65 G: se entrambi gli assi della livella laser rotante vengono allineati su un ricevitore laser, su entrambi i ricevitori laser deve essere impostata la stessa funzione Center. Non è possibile una combinazione della modalità CenterFind e della modalità CenterLock.

Se su un asse è già impostata la modalità CenterLock e sull'altro asse viene avviata la modalità CenterFind, nell'indicatore di testo (e) viene alternativamente visualizzato ERR e CL. Impostare la modalità CenterFind su entrambi i ricevitori laser e avviare nuovamente la funzione.

Rilevazione dell'inclinazione con modalità CenterFind (vedere fig. D)

Con la modalità CenterFind è possibile misurare l'inclinazione di una superficie fino ad un massimo di 8,5%. A tal fine, posizionare la livella laser rotante su un'estremità della superficie inclinata in posizione orizzontale su un cavalletto. L'asse X o l'asse Y della livella laser rotante dev'essere allineato con l'inclinazione da rilevare. Attivare la livella laser rotante e lasciare che esegua il livellamento.

Fissare il ricevitore laser con il supporto ad un'asta metrica (25). Posizionare l'asta metrica vicino allo strumento di misura (alla stessa estremità della superficie inclinata). Allineare il ricevitore laser in altezza sull'asta metrica, in modo che il raggio laser della livella laser rotante venga visualizzato al centro ①.

Posizionare quindi l'asta metrica con il ricevitore laser all'altra estremità della superficie inclinata ②. Accertarsi che la posizione del ricevitore laser sull'asta metrica rimanga invariata.

Avviare la modalità CenterFind per l'asse allineato alla superficie inclinata. Al termine della modalità CenterFind, sulla livella laser rotante verrà visualizzata l'inclinazione della superficie.

Modalità CenterLock (LR 65 G)

In modalità CenterLock la livella laser rotante cerca automaticamente, mediante un movimento ascendente/discendente della testa rotante, di allineare il raggio laser sulla linea di

mezzeria del ricevitore laser. A differenza della modalità

CenterFind, la posizione del ricevitore laser viene continua- mente controllata e l'inclinazione della livella laser rotante viene automaticamente regolata. Sul display della livella la- ser rotante non viene visualizzato alcun valore di inclinazio- ne.

L'allineamento per gli assi X e Y è possibile sia che la livella laser rotante si trovi in posizione orizzontale sia che si trovi in posizione verticale.

Avvio della modalità CenterLock:

Installare la livella laser rotante ed il ricevitore laser in modo tale che il ricevitore laser si trovi in direzione dell'asse X e/o dell'asse Y della livella laser rotante. Orientare il ricevitore laser in modo che l'asse desiderato sia ad angolo retto rispetto al campo di ricezione (1).

Se il raggio laser dev'essere orientato su entrambi gli assi, posizionare ogni ricevitore laser collegato con la livella laser rotante in direzione dell'asse X e dell'asse Y. Ogni ricevitore laser deve trovarsi all'interno dell'area di rotazione di ±8,5% della livella laser rotante.

Attivare la livella laser rotante in modalità di rotazione.

Nel menu Impostazioni del ricevitore laser la funzione Center deve essere regolata sulla modalità CenterLock (CL). In caso di allineamento sui due assi della livella laser rotante, questo vale per entrambi i ricevitori laser.

Per avviare la modalità CenterLock per l'asse X premere a lungo il tasto modalità CenterFind (17) oppure premere a lungo il tasto modalità CenterFind (17) contemporaneamente al tasto asse X (16).

Per avviare la modalità CenterLock per l'asse Y premere a lungo il tasto modalità CenterFind (17) contemporaneamente al tasto asse Y (15).

Se il raggio laser deve essere allineato su entrambi gli assi contemporaneamente, la modalità CenterLock deve essere avviata separatamente su ciascun ricevitore laser.

Dopo l'avvio della modalità CenterLock la testa rotante si sposta in alto e in basso sulla livella laser rotante. Durante la ricerca, nell'indicatore di testo (e) viene visualizzato CLX (asse X) oppure CLY (asse Y).

Se il raggio laser raggiunge il campo di ricezione (1) all'altezza della linea di mezzeria del ricevitore laser, compare l'indicazione linea di mezzeria (h) e nell'indicatore di testo (e) viene visualizzato LOC. Sulla livella laser rotante viene visualizzato il simbolo CenterLock sulla schermata iniziale per l'asse corrispondente.

In caso di cambiamenti nella posizione del ricevitore laser o della livella laser rotante, l'inclinazione della livella laser rotante viene adattata automaticamente.

▶ Quando si lavora in modalità CenterLock, prestare particolare attenzione a che la livella laser rotante e il ricevitore laser non vengano involontariamente spostati. L'adattamento automatico dell'inclinazione ad ogni cambio di posizione può causare misurazioni errate.

Interruzione della modalità CenterLock:

Per interrompere o terminare la modalità CenterLock, pre- mere il tasto modalità CenterFind (17) e tenerlo premuto. Se a questo punto il raggio laser è già correttamente allinea- to sulla linea di mezzeria del ricevitore laser, l'inclinazione impostata sulla livella laser rotante viene mantenuta anche in caso di interruzione della modalità CenterLock.

Eliminazione errori:

Se il raggio laser non è riuscito a trovare la linea di mezzeria del ricevitore laser in 2 min (dall'avvio della modalità o dopo cambiamenti di posizione), nell'indicatore di testo viene visualizzato (e) ERR e si accendono tutti i LED indicatori di direzione.

Premere un tasto qualunque sulla livella laser rotante e uno sul ricevitore laser per chiudere i messaggi di errore. Posizionare nuovamente la livella laser rotante ed il ricevitore laser in modo che il ricevitore laser si trovi all'interno dell'area di rotazione di ±8,5% della livella laser rotante. Accertarsi che il ricevitore laser sia orientato sull'asse X o sull'asse Y, in modo che il raggio laser possa attraversare il campo di ricezione (1) orizzontalmente. Quindi, avviare nuovamente la modalità CenterLock.

Se entrambi gli assi della livella laser rotante vengono allineati su un ricevitore laser, su entrambi i ricevitori laser deve essere impostata la stessa funzione Center. Non è possibile una combinazione della modalità CenterLock e della modalità CenterFind.

Se su un asse è già impostata la modalità CenterFind e sull'altro asse viene avviata la modalità CenterLock, nell'indicatore di testo (e) viene alternativamente visualizzato ERR e CF. Impostare la modalità CenterLock su entrambi i ricevitori laser e avviare nuovamente la funzione.

Filtro di protezione per luci stroboscopiche

Il ricevitore laser è dotato di filtri elettronici per luci stroboscopiche. I filtri proteggono ad esempio da eventuali disturbi causati dai lampeggiatori di emergenza delle macchine edili.

Indicazioni operative

Allineamento tramite la livella

Con l'ausilio della livella (7) è possibile allineare il ricevitore laser verticalmente (a piombo). Un ricevitore laser applicato storto causa misurazioni errate.

Marcatura

Sulla tacca centrale (9) sul lato destro e sinistro del ricevitore laser è possibile segnare la posizione del raggio laser

54 | Italiano

quando passa attraverso il centro del campo di ricezione (1).

Accertarsi che il ricevitore laser in fase di contrassegno sia allineato esattamente in verticale (con raggio laser orizzontale) o in orizzontale (con raggio laser verticale), poiché altrimenti i contrassegni risulteranno sfalsati rispetto al raggio laser.

Fissaggio con il supporto (vedere Fig. E)

È possibile fissare il ricevitore laser con l'ausilio del relativo supporto (23) sia ad un'asta metrica (25) (accessorio) sia ad altri mezzi ausiliari con una larghezza fino a 65 mm.

Avvitare saldamente il supporto (23) con la vite di fissaggio (26) nell'alloggiamento (11) nella parte posteriore del ricevitore laser.

Allentare la manopola (24) del supporto, spingere il supporto, spingerlo ad esempio sull'asta metrica (25) e serrare nuovamente la manopola (24).

Con l'ausilio della livella (21) è possibile allineare orizzontalmente il supporto (23) e di conseguenza il ricevitore laser. Un ricevitore laser applicato storto causa misurazioni errate. La linea di mezzeria di riferimento (22) nel supporto si trova alla stessa altezza del contrassegno centrale (9) e può essere utilizzata per contrassegnare il raggio laser.

Fissaggio tramite magnete (vedere Fig. F)

Se un fissaggio sicuro non è assolutamente necessario, è possibile applicare il ricevitore laser con l'ausilio dei magneti (10) su elementi in acciaio.

Eliminazione anomalie

Indicatore di testo (e) Problema Rimedio
PNK	Creazione della connessione via Bluetooth® con la livella laser rotante GRL 600 CHV o GRL 650 CHVG fallita	Premere brevemente il tasto di accensione/spegnimento sulla livella laser rotante per chiudere il messaggio di erro-re. Avviare nuovamente la creazione del collegamento.Se non è possibile stabilire il collegamento, rivolgersi al servizio assistenza clienti Bosch.
ERR	Calibratura della livella laser rotante GRL 600 CHV o GRL 650 CHVG fallita	Leggere e attenersi alle istruzioni per l’uso della GRL 600 CHV o della GRL 650 CHVG.
	Modalità CenterFind o modalità CenterLock fallita	Premere un tasto qualunque per chiudere il messaggio di errore. Controllare la posizione della livella laser rotante e del ricevitore laser prima del riavvio della funzione.
LR 65 G:
Alternativamente ERR e CL	Non è possibile avviare la modalità CenterFind poiché la livella laser rotan-te è già in modalità CenterLock.	Impostare la modalità CenterFind su entrambi i ricevitori laser e avviare nuovamente la funzione.
Alternativamente ERR e CF	Non è possibile avviare la modalità CenterLock poiché la livella laser rotan-te è già in modalità CenterFind.	Impostare la modalità CenterLock su entrambi i ricevitori laser e avviare nuovamente la funzione.

Assegnazione delle funzioni

Funzione possibile con LR 60 e GRL 600 CHV Livella laser rotante con raggio la-
		ser rosso(600–800 nm)
Indicazione del livello di carica della livella laser rotante ● –
Indicazioni di direzione per la posizione del raggio laser ● ●
Indicazione altezza relativa ● ●
Modalità CenterFind	●	–
Modalità CenterLock	–	–
Funzione possibile con LR 65 G e GRL 650 CHVG Livella laser rotante con raggio la-
		ser verde(500–570 nm)
Indicazione del livello di carica della livella laser rotante ● –
Indicazioni di direzione per la posizione del raggio laser ● ●
Indicazione altezza relativa ● ●
Modalità CenterFind	●	–

1 609 92A 7M6 | (12.05.2022) Bosch Power Tools

Funzione possibile con LR 65 G e GRL 650 CHVG Livella laser rotante con raggio la-

ser verde (500–570 nm)

Modalità CenterLock

Manutenzione ed assistenza

Manutenzione e pulizia

Conservare il ricevitore laser sempre pulito.

Non immergere il ricevitore laser in acqua o altri liquidi.

Pulire eventuali impurità utilizzando un panno morbido inumidito. Non utilizzare detergenti, né solventi.

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Ricevitori laser, accessori ed imballaggi devono essere avviati ad un riciclaggio rispettoso dell'ambiente.

Non gettare ricevitori laser e batterie tra i rifiuti domestici!

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, i ricevitori laser non più utilizzabili e, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separata-mente e riciclati nel rispetto dell'ambiente.

In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

Nederlands
