NÁVOD K OBSLUZE LR 60 Professional BOSCH

Čeština.... Stránka 118

Bezpečnostní upozornění

Čtěte a dodržujte veškeré pokyny. Pokud se měřicí přístroj nepoužívá podle těchto pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná

v měřicím přístroji. TYTO POKYNY DOBŘE USCHOVEJTE.

Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost měřicího přístroje.

▶ S měřicím přístrojem nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. V měřicím přístroji mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů.

Při provozu měřicího přístroje zní za určitých okolností hlasité akustické signály. Měřicí přístroj proto mějte v dostatečné vzdálenosti od uší, resp. od jiných osob. Hlasitý tón může poškodit sluch.

Nedávejte magnet do blízkosti implantátů nebo jiných lékařských přístrojů, např. kardiostimulátoru nebo inzulinové pumpy. Magnet vytváří pole, které může negativně ovlivnit funkci implantátů nebo lékařských přístrojů.

Nedávejte měřicí přístroj do blízkosti magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů může dojít k nevratným ztrátám dat.

Pozor! Při používání měřicího přístroje s Bluetooth® může docházet k rušení jiných přístrojů a zařízení, letadel a lékařských přístrojů (např. kardiostimulátorů, naslouchadel). Rovněž nelze zcela vyloučit negativní vliv na osoby a zvířata v bezprostředním okolí. Měřicí přístroj s Bluetooth® nepoužívejte v blízkosti lékařských přístrojů, čerpacích stanic, chemických zařízení, oblastí s nebezpečím výbuchu a oblastí trhacích prací. Měřicí přístroj s Bluetooth® nepoužívejte v letadlech. Vyhněte se jeho používání po delší dobu v bezprostřední blízkosti svého těla.

Slovní ochranná známka Bluetooth® a grafická označení (loga) jsou zaregistrované obchodní značky a vlastnictví společnosti Bluetooth SIG, Inc. Na jakékoli používání této ochranné známky/těchto grafických označení společností Robert Bosch Power Tools GmbH se vztahuje licence.

Řid'te se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Laserový přijímač je určený k rychlému vyhledávání rotujících laserových paprsků s vlnovou délkou uvedenou v technických údajích.

Přijímač laseru LR 60 je kromě toho určený k ovládání GRL 600 CHV přes Bluetooth ^® , přijímač laseru LR 65 G k ovládání GRL 650 CHVG.

Laserový přijímač je vhodný pro použití ve vnitřním a venkovním prostředí.

Zobrazené součásti

Číslování zobrazených komponent se vztahuje na zobrazení laserového přijímače na obrázkové straně.

(1) Přijímací pole laserového paprsku
(2) LED ukazatel směru „laserový paprsek nad středovou osou“
(3) LED středová osa
(4) LED ukazatel směru „laserový paprsek pod středovou osou“
(5) Displej (přední a zadní strana)

(6) Reproduktor

(7) Libela

(8) Závěsný hák

(9) Středová ryska

(10) Magnety

(11) Uchycení držáku

(12) Sériové číslo

(13) Kryt prihrádky pro baterie

(14) Aretace krytu přihrádky pro baterie
(15) Tlačítko osy Y
(16) Tlačitko osy X
(17) Tlačítko režimu CenterFind
(18) Tlačitko nastavení presnosti príjmu
(19) Tlačitko zapnutí/vypnutí
(20) Tlačítko akustického signálu/hlasitosti
(21) Libela držáku ^a)
(22) Referenční středová osa na držáku ^a)
(23) Držák ^a)
(24) Otočné tlačítko držáku ^a)
(25) Měřicí lat ^a)
(26) Upevňovací šroub držáku ^a)

a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Zobrazované prvky

(a) Ukazatel stavu nabití akumulátoru/baterií rotačního laseru
(b) Ukazatel spojení přes Bluetooth®
(c) Ukazatel presnosti príjmu
(d) Ukazatel měrné jednotky
(e) Textový ukazatel
(f) Ukazatel směru „laserový paprsek pod středovou osou“
(g) Ukazatel akustického signálu/hlasitosti
(h) Ukazatel středové osy
(i) Ukazatel baterie laserový přijímač
(j) Ukazatel směru „laserový paprsek nad středovou osou“

Technické údaje

Přijímač laseru LR 60 LR 65 G
Číslo zboží	3 601 K69 P.. 3 601 K69 T..
Přijímatelná vlnová délka 600–800 nm 500–570 nm
Max. pracovní dosah ^4)
- s GRL 600 CHV 300 m -
- s GRL 650 CHVG - 325 m
Přijímací úhel ± 35^ ± 35^
Přijímatelná rychlost rotace > 120 min	^-1	> 120 min ^-1
Přesnost příjmu ^B,C)
- velmi jemná ± 0,5 mm ± 0,5 mm
- jemná	± 1 mm	± 1 mm
- střední	± 2 mm	± 2 mm
- hrubá	± 5 mm	± 5 mm
- velmi hrubá	± 10 mm	± 10 mm
Provozní teplota	-10^ až +50 °C	-10^ až +50 °C

120 | Čeština

Přijímač laseru LR 60 LR 65 G

Skladovací teplota -20 °C až +70 °C -20 °C až +70 °C
Max. nadmořská výška pro použití 2 000 m 2 000 m
Relativní vlhkost vzduchu max. 90 % 90 %
Stupeň znečištění podle IEC 61010-1 2	D)	2D)
Laserový přijímač Bluetooth®
- třída 1 1
- kompatibilita Bluetooth® 5.0/4.X (Low Energy)E)		Bluetooth® 5.0/4.X (Low Energy)E)
- max. dosah signálu F)	100 m	100 m
- provozní frekvenční rozsah 2 402-2 480 MHz 2 402-2 480 MHz
- vysílací výkon max.	6,3 mW	6,3 mW
Baterie	2× 1,5 V LR6 (AA)	2× 1,5 V LR6 (AA)
Provozní doba cca	50 h	50 h
Hmotnost podle EPTA-Procedure 01:2014	0,38 kg	0,38 kg
Rozměry (délka × šířka × výška)	175 × 79 × 33 mm	175 × 79 × 33 mm
Stupeň krytí	IP 67	IP 67

A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. přímé sluneční záření).

B) v závislosti na vzdálenosti mezi laserovým přijímačem a rotačním laserem a dále na třídě a typu rotačního laseru

C) Přesnost příjmu může být negativně ovlivněna nepříznivými podmínkami prostředí (např. vlivem přímého slunečního záření).

D) Vyskytuje se pouze nevodivé znečištění, přičemž přiležitostně se ale očekává dočasná vodivost způsobená orosením.

E) U přístrojů s Bluetooth® Low Energy nemusí být v závislosti na modelu a operačnim systému možné navázat spojení. Přístroje s Bluetooth® musí podporovat profil SPP.

F) Dosah se může výrazně lišit podle vnějších podmínek, včetně použitého přijímače. Uvnitř uzavřených prostorů a vlivem kovových bariér (např. zdí, regálů, kufrů) může být dosah Bluetooth® výrazně menší.

K jednoznačné identifikaci laserového přijimače slouži sériové číslo (12) na typovém štitku.

Montáž

Vložení/výměna baterií

Pro provoz přijímače laseru se doporučuje používání alkalicko-manganových baterií.

Otočte aretaci (14) krytu přihrádky pro baterie (např. pomocí mince) do polohy 🚙️. Odklopte kryt přihrádky baterie (13) a vložte baterie.

Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně přihrádky baterie.

Zavřete kryt přihrádky pro baterie (13) a otočte aretaci (14) krytu přihrádky pro baterie do polohy.

Ukazatel baterie (i) indikuje stav nabití baterií laserového přijímače:

Ukazatel	Kapacita
	50-100%
	5-50%
	2-5%
	0-2%

Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce a se stejnou kapacitou.

Když laserový přijímač delší dobu nepoužíváte, vyjměte z něj baterie. Při delším skladování v laserovém přijímači mohou baterie zkorodovat a samy se vybít.

Ukazatel stavu nabití rotačního laseru

Ukazatel stavu nabití (a) signalizuje stav nabití akumulátoru, resp. baterií rotačního laseru, je-li rotační laser zapnutý a existuje spojení přes Bluetooth® mezi laserovým přijímačem a rotačním laserem.

Ukazatel	Kapacita
	60-100%
	30-60%
	5-30%
	0-5%

Provoz

Uvedení do provozu

▶ Chraňte přijímač laseru před vlhkem a přímým slunečním zářením.
Nevystavujte laserový přijímač extrémním teplotám nebo kolísání teplot. Nenechávejte ho např. delší dobu ležet v autě. Při větších teplotních výkyvech nechte přijímač laseru nejprve vytemperovat, než jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přijímače laseru.
Z pracovního prostoru odstraňte všechny překážky, které by mohly odrážet laserový paprsek nebo by mu mohly bránit. Zakryjte např. odrážející nebo lesklé povrchy. Neměřte přes skleněné tabule nebo podobné materiály. Odražený nebo omezený laserový paprsek může zkreslit výsledky měření.

Postavení laserového přijímače (viz obr. A)

Laserový přijímač umístěte tak, aby laserový paprsek dosáhl přijímacího pole (1). Vyrovnejte jej tak, aby laserový paprsek probíhal napříč přijímacím polem (jak je zobrazeno na obrázku).

U rotačních laserů s více druhy provozu zvolte vodorovný nebo svislý provoz s nejvyšší rychlostí rotace.

Zapnutí a vypnutí

Při zapnutí laserového přijímače zazní hlasitý akustický signál. Proto laserový přijímač při zapnutí držte v dostatečné vzdálenosti od ucha, resp. ostatních osob. Hlasitý tón může poškodit sluch.

Pro zapnutí laserového přijímače stiskněte tlačitko zapnutí/vypnutí (19). Všechny ukazatelé na displeji a též všechny LED se krátce rozsvítí a zazní akustický signál.

Pro vypnutí laserového přijímače podržte tlačitko zapnutí/vypnutí (19) stisknuté tak dlouho, až se krátce rozsvítí všechny kontrolky a displej zhasne. Kromě nastavení osvětlení displeje jsou všechna nastavení při vypnutí laserového přijímače uložena.

Pokud cca 10 min nestisknete žádné tlačitko na laserovém přijímači a na přijímací pole (1) nedopadne 10 min laserový paprsek, laserový přijímač se pro úsporu baterie automaticky vypne.

Spojení s rotačním laserem

Ve stavu při dodání jsou rotační laser a dodaný přijímač laseru již spojené přes Bluetooth®. Při stávajícím spojení se na displeji přijímače laseru zobrazí ukazatel spojení přes Bluetooth® (b).

Pro nové připojení přijímače laseru nebo spojení dalšího přijímače laseru s rotačním laserem podržte tlačítko Bluetooth® na rotačním laseru stisknuté tak dlouho, dokud se na displeji rotačního laseru nezobrazí symbol pro vytvoření spojení s dálkovým ovládáním / přijímačem laseru. Poté držte tlačítka osy X (16) a osy Y (15) na přijímači laseru stisknutá tak dlouho, dokud se na textovém ukazateli (e) přijímače laseru nezobrazí P--.

Úspěšné vytvoření spojení je potvrzeno na displeji rotačního laseru. Na textovém ukazateli (e) přijímače laseru se zobrazí POK.

Nelze-li vytvořit spojení mezi rotačním laserem a přijímačem laseru, zobrazí se na textovém ukazateli (e) přijímače laseru PNK a na displeji rotačního laseru se zobrazí chybové hlášení o selhání spojení. Při odstranění chyby postupujte podle návodu k obsluze rotačního laseru.

Směroví ukazatelé

Poloha laserového paprsku na přijímacím poli (1) se zobrazuje:

- na displeji (5) na přední a zadní straně laserového přijímače ukazatelem směru „Laserový paprsek pod středovou osou“ (f), ukazatelem směru „Laserový paprsek nad středovou osou“ (j), resp. ukazatelem středové osy (h),

– volitelně červeným ukazatelem směru LED „Laserový paprsek pod středovou osou“ (4), modrým ukazatelem směru LED „Laserový paprsek nad středovou osou“ (2) a zelenou středovou osou LED (3) na přední straně laserového přijímače,

- volitelně akustickým signálem.

Při prvním průběhu laserového paprsku přijímacím polem (1) vždy zazní krátký akustický signál a krátce se rozsvití červený ukazatel směru LED „Laserový paprsek pod středovou osou“ (4) a modrý ukazatel směru LED „Laserový paprsek nad středovou osou“ (2) (i když je akustický signál a/nebo ukazatel směru LED vypnutý).

Laserový přijímač příllš nízko: Pokud laserový paprsek dopadá na horní polovinu přijímacího pole (1), zobraží se na displeji ukazatel směru „Laserový paprsek nad středovou osou“ (j).

Při zapnutých LED svítí modrý ukazatel směru LED „Laserový paprsek nad středovou osou“ (2).

Při zapnutém akustickém signálu zní signál v pomalém rytmu.

Pohybujte laserovým přijímačem ve směru šipky nahoru. Při přibližení ke středové ose se ještě zobrazí špička ukazatele směru „Laserový paprsek nad středovou osou“ (j).

Laserový přijímač příliš vysoko: Pokud laserový paprsek dopadá na dolní polovinu přijímacího pole (1), zobrazí se na displeji ukazatel směru „Laserový paprsek pod středovou osou“ (f).

Při zapnutých LED svítí modrý ukazatel směru LED „Laserový paprsek pod středovou osou“ (4).

Při zapnutém akustickém signálu zní signál v rychlém rytmu. Pohybujte laserovým přijímačem ve směru šipky dolů. Při přiblížení ke středové ose se ještě zobrazí špička ukazatele směru „Laserový paprsek pod středovou osou“ (f).

Laserový přijímač uprostřed: Pokud laserový paprsek dopadá na přijímací pole (1) ve výšce středové osy, zobrazí se na displeji ukazatel středové osy (h).

Při zapnutých LED svítí zelená středová osa LED (3).

Při zapnutém akustickém signálu zní nepřetržitý signál.

Paměťová funkce poslední příjem: Pohybuje-li se laserový přijímač tak, že laserový paprsek přijímací pole (1) opět

122 | Čeština

opustí, bliká krátkou dobu poslední zobrazený ukazatel směru „Laserový paprsek nad středovou osou“ (j), resp. ukazatel směru „Laserový paprsek pod středovou osou“ (f). Tento ukazatel lze zapínat, resp. vypínat přes nabídku nastavení.

Ukazatel relativní výška (viz obr. B)

Dopadá-li laserový paprsek na přijímací pole (1), je vzdálenost mezi laserovým paprskem a středovou osou laserového přijímače zobrazena na displeji v textovém ukazateli (e) jako absolutní hodnota.

Měrnou jednotku ukazatele výšky lze měnit v nabídce nastavení („mm“ nebo „in“).

Osvětlení displeje

Displeje (5) na přední a zadní straně laserového přijímače mají vlastní osvětlení. Osvětlení displeje se zapíná:

• při zapnutí laserového přijímače,
• při každém stisknutí tlačítka,
• když se laserový paprsek pohybuje přes přijímací pole (1).

Osvětlení displeje se automaticky vypne:

- 30 s po každém stisknutí tlačítka, nedopadne-li na přijímací pole žádný laserový paprsek,

- 2 min od posledního stisknutí tlačítka, a když se nezmění poloha laserového paprsku v přijímacím poli.

Osvětlení displeje lze vypínat v nabídce nastavení. Nastavení osvětlení displeje se při vypnutí laserového přijímače neuloží. Po zapnutí laserového přijímače je osvětlení displeje vždy zapnuté.

Nastavení

Volba nastavení ukazatele středové osy

Můžete stanovit, s jakou přesností se má zobrazovat poloha laserového paprsku na přijímacím poli (1) jako středová. Aktuální nastavení ukazatele středové osy je zobrazeno v ukazateli přesnosti příjmu (c).

Pro změnu přesnosti příjmu stiskněte tlačitko nastavení přesnosti příjmu (18) tolikrát, dokud se na displeji nezobrazí požadované nastavení. Při každém stisknutí tlačitka nastavení přesnosti příjmu se na krátkou dobu v textovém ukazateli (e) objeví příslušná hodnota přesnosti příjmu. Nastavení přesnosti příjmu zůstane po vypnutí uložené.

Akustický signál pro indikaci laserového paprsku

Polohu laserového paprsku na přijímacím poli (1) lze zobrazit pomocí akustického signálu.

Hlasitost můžete změnit nebo akustický signál vypnout. Chcete-li změnit, resp. vypnout akustický signál, stiskněte tlačítko pro akustický signál (20), až se na displeji zobrazí požadovaná hlasitost. Při nízké hlasitosti se na displeji objeví ukazatel akustického signálu (g) s jedním proužkem, při vysoké hlasitosti se 3 proužky, při vypnutém akustickém signálu se neobjeví.

Nezávisle na nastavení akustického signálu zazní při prvním dopadu laserového paprsku na přijímací pole (1) na potvrzení krátký tón nízké hlasítosti.

Nastavení akustického signálu zůstane po vypnutí laserového přijímače uložené.

Nabídka nastavení

Vyvolání nabídky nastavení: Stiskněte současně krátce tlačítko osy X (16) a tlačítko osy Y (15).

Změna nastavení v rámci podnabídky: Pro přecházení mezi nastaveními stiskněte bud’ tlačitko osy X (16), nebo tlačitko osy Y (15). Poslední zvolené nastavení se při opuštění nabídky automaticky uloží.

Změna podnabídky: Pro přechod do další podnabídky stiskněte krátce tlačítko režimu CenterFind (17).

Opuštění nabídky nastavení: Dlouze stiskněte tlačítko režimu CenterFind (17), dokud se nabídka nastavení neukončí. Alternativně se nabídka nastavení automaticky ukončí zhruba 10 s po posledním stisknutí tlačítka.

K dispozici jsou následující podnabídky:

- Měrná jednotka ukazatele relativní výšky: Pří vyvolání nabídky měrných jednotek se na textovém ukazateli (e) zobrazí aktuálně zvolená měrná jednotka, dostupné měrné jednotky jsou uvedeny v ukazateli měrných jednotek (d) výše.

- LED ukazatele směru (LED): U 3 LED ukazatelů (2), (4) a (3) lze měnit jas, nebo je vypnout. LED svítí vždy ve zvoleném nastavení.

- Osvětlení displeje (LIT): Osvětlení displeje lze zapnout (svítí zelená LED), nebo vypnout (svítí červená LED).

- Funkce uložení posledního příjmu do paměti (MEM): Ukazatel směru, ve kterém laserový paprsek opustil přijímací pole, lze zapnout (svítí zelená LED), nebo vypnout (svítí červená LED).

- Funkce Center (CF/CL) (LR 65 G): Lze zvolit mezi režimem CenterFind (CF) a režimem CenterLock (CL). Aktuální režim se zobrazí na textovém ukazateli (e).

Kromě nastavení osvětlení displeje se všechna nastavení při vypnutí přijímače laseru uloží.

Funkce

Režim CenterFind (viz obrázek C)

V režimu CenterFind se rotační laser snaží automaticky pohybem rotační hlavy nahoru a dolů zaměřit laserový paprsek na středovou osu přijímače laseru.

Laserový paprsek může být při vodorovné poloze rotačního laseru vyrovnáván s ohledem na osu X rotačního laseru, osu Y nebo obě osy současně (viz „Zjišťování sklonu pomocí režimu CenterFind (viz obrázek D)“, Stránka 123). U svislé polohy rotačního laseru lze vyrovnávat pouze na osu Y.

Spuštění režimu CenterFind:

Rotační laser a přijímač laseru postavte tak, aby se laserový přijímač nacházel ve směru osy X, resp. osy Y rotačního laseru. Přijímač laseru vyrovnejte tak, aby požadovaná osa byla v pravém úhlu vůči přijímacímu poli (1).

Má-li se laserový paprsek zaměřit na obě osy, umístěte vždy po jednom přijímači laseru spojeném s rotačním laserem ve směru osy X a osy Y. Každý přijímač laseru se musí nacházet v rozsahu otáčení ±8,5 % rotačního laseru.

Zapněte rotační laser v rotačním provozu.

LR 65 G: V nabídce nastavení musí být funkce Center nastavená na režim CenterFind (CF). Při zaměření na dvě osy rotačního laseru to platí pro oba přijímače laseru.

Pro spuštění režimu CenterFind pro osu X bud' dlouze stiskněte tlačítko režimu CenterFind (17), nebo dlouze stiskněte tlačítko režimu CenterFind (17) společně s tlačítkem osy X (16).

Pro spuštění režimu CenterFind pro osu Y dlouze stiskněte tlačítko režimu CenterFind (17) společně s tlačítkem osy Y (15).

Má-li se laserový paprsek zaměřit současně na obě osy, musí se režim CenterFind spustit na každém přijímači laseru zvlášť.

Po spuštění režimu CenterFind se rotační hlava na rotačním laseru pohybuje nahoru a dolů. Během vyhledávání se na textovém ukazateli (e) zobrazí CFX (osa X), resp. CFY (osa Y).

Dopadá-li laserový paprsek na přijímací pole (1) ve výšce středové osy přijímače laseru, zobrazí se ukazatel středové osy (h) a na textovém ukazateli (e) XOK (osa X), resp. YOK (osa Y). Na rotačním laseru se zobrazuje hodnota nalezeného sklonu. Režim CenterFind se automaticky ukončí.

Přerušení režimu CenterFind:

Pro přerušení režimu CenterFind stiskněte tlačitko režimu CenterFind (17) a držte ho stisknuté.

Odstranění chyb:

Nemůže-li laserový paprsek nalézt středovou osu přijímače laseru v rozsahu otáčení, zobrazí se na textovém ukazateli (e) ERR a všechny LED ukazatele směru svítí. Pro zavření chybových hlášení stiskněte libovolné tlačítko na rotačním laseru a jedno tlačítko na přijímači laseru. Znovu umístěte rotační laser a přijímač laseru tak, aby se přijímač laseru nacházel v rozsahu otáčení ±8,5 % rotačního laseru. Dbejte na to, aby byl přijímač laseru vyrovnaný vůči ose X, resp. ose Y tak, aby laserový paprsek mohl vodorovně dopadat na přijímací pole (1). Poté znovu spustte režim

CenterFind.

LR 65 G: Pokud jsou obě osy rotačního laseru zaměřené na jeden přijímač laseru, musí se na obou přijímačích laseru nastavit stejná funkce Center. Kombinace režimu

CenterFind a režimu CenterLock není možná.

Pokud je na jedné ose již nastavený režim CenterLock a na druhé ose se spustí režim CenterFind, zobrazí se na textovém ukazateli (e) střídavě ERR a CL. Na obou přijímačích laseru nastavte režim CenterFind a spustíte funkci znovu.

Zjišťování sklonu pomocí režimu CenterFind (viz obrázek D)

Pomocí režimu CenterFind lze měřit sklon plochy do max. 8,5 %. Nainstalujte přitom rotační laser na konci nakloněné plochy ve vodorovné poloze na stativ. Osa X, resp. osa Y rotačního laseru musí být vyrovnaná v linii se zjišťovaným sklonem. Zapněte rotační laser a nechte ho znivelovat.

Přijímač laseru upevněte pomocí držáku na měřicí lat (25). Postavte měřicí lat blízko měřicího přístroje (na stejném konci nakloněné plochy). Vyrovnejte laserový přijímač na měřicí lati v takové výšce, aby se laserový paprsek rotačního laseru zobrazoval středově ①.

Potom postavte měřicí lat's přijímačem laseru na druhém konci nakloněné plochy ②. Dbejte na to, aby se poloha přijímače laseru na měřicí lati nezměnila.

Spustte režim CenterFind pro osu, která je zaměřená na nakloněnou osu. Po ukončení režimu CenterFind se na rotačním laseru zobrazí sklon plochy.

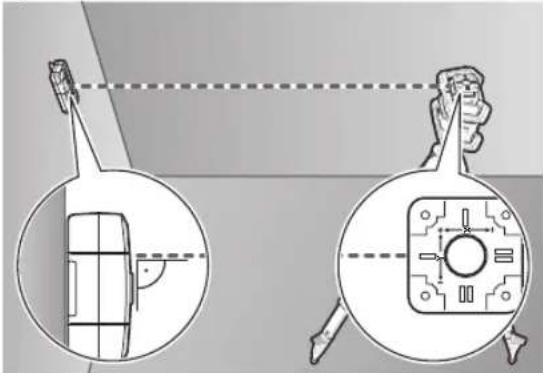

Režim CenterLock (LR 65 G)

V režimu CenterLock se rotační laser snaží automaticky pohybem rotační hlavy nahoru a dolů zaměřit laserový paprsek na středovou osu přijímače laseru. Na rozdíl od režimu CenterFind se nepřetržitě kontroluje poloha přijímače laseru a automaticky přizpůsobuje sklon rotačního laseru. Na displeji rotačního laseru se nezobrazují hodnoty sklonu.

Zaměření je možné pro osu X a Y, jak ve vodorovné, tak i ve svislé poloze rotačního laseru.

Spuštění režimu CenterLock:

Rotační laser a přijímač laseru postavte tak, aby se laserový přijímač nacházel ve směru osy X, resp. osy Y rotačního laseru. Přijímač laseru vyrovnejte tak, aby požadovaná osa byla v pravém úhlu vůči přijímacímu poli (1).

Má-li se laserový paprsek zaměřit na obě osy, umístěte vždy po jednom přijímači laseru spojeném s rotačním laserem ve směru osy X a osy Y. Každý přijímač laseru se musí nacházet v rozsahu otáčení ±8,5 % rotačního laseru.

Zapněte rotační laser v rotačním provozu.

V nabídce nastavení přijímače laser musí být funkce Center nastavená na režim CenterLock (CL). Při zaměření na dvě osy rotačního laseru to platí pro oba přijímače laseru.

Pro spuštění režimu CenterLock pro osu X bud' dlouze stiskněte tlačítko režimu CenterFind (17), nebo dlouze stiskněte tlačítko režimu CenterFind (17) společně s tlačítkem osy X (16).

Pro spuštění režimu CenterLock pro osu Y dlouze stiskněte tlačítko režimu CenterFind (17) společně s tlačítkem osy Y (15).

Má-li se laserový paprsek zaměřit současně na obě osy, musí se režim CenterLock spustit na každém přijímači laseru zvlášť.

Po spuštění režimu CenterLock se rotační hlava na rotačním laseru pohybuje nahoru a dolů. Během vyhledávání se na textovém ukazateli (e) zobrazí CLX (osa X), resp. CLY (osa Y).

Dopadá-li laserový paprsek na přijímací pole (1) ve výšce středové osy přijímače laseru, zobrazí se ukazatel středové osy (h) a na textovém ukazateli (e) LOC. Na rotačním laseru se zobrazí symbol CenterLock na úvodní obrazovce pro příslušnou osu.

Při změně polohy přijímače laseru nebo rotačního laseru se automaticky přizpůsobí sklon rotačního laseru.

▶ Při práci s režimem CenterLock dbejte pečlivě na to, aby se rotační laser a přijímač laseru neúmyslně nepohnuly. V důsledku automatického přizpůsobení sklonu při každé změně polohy může dojít k nesprávnému měření.

Přerušení režimu CenterLock:

Pro přerušení nebo ukončení režimu CenterLock stiskněte tlačítko režimu CenterFind (17) a držte ho stisknuté. Pokud již byl v této chvíli laserový paprsek úspěšně zaměřený na středovou osu přijímače laseru, zůstane nastavený sklon na rotačním laseru zachovaný i při přerušení režimu

CenterLock.

Odstranění chyb:

Pokud se laserovému paprsku nepodařilo během 2 minut najít středovou osu přijímače laseru (nezávisle na tom, zda při spuštění režimu nebo po změně polohy), zobrazí se na textovém ukazateli (e) ERR a všechny LED ukazatele směru svítí.

Pro zavření chybových hlášení stiskněte libovolné tlačítko na rotačním laseru a jedno tlačítko na přijímači laseru. Znovu umístěte rotační laser a přijímač laseru tak, aby se přijímač laseru nacházel v rozsahu otáčení ±8,5 % rotačního laseru. Dbejte na to, aby byl přijímač laseru vyrovnaný vůči ose X, resp. ose Y tak, aby laserový paprsek mohl vodorovně dopadat na přijímací pole (1). Poté znovu spustte režim CenterLock.

Pokud jsou obě osy rotačního laseru zaměřené na jeden přijímač laseru, musí se na obou přijímačích laseru nastavit stejná funkce Center. Kombinace režimu CenterLock a režimu CenterFind není možná.

Pokud je na jedné ose již nastavený režim CenterFind a na druhé ose se spustí režim CenterLock, zobrazí se na textovém ukazateli (e) střídavě ERR a CF. Na obou přijímačích laseru nastavte režim CenterLock a spustíte funkci znovu.

Filtr stroboskopické ochrany

Laserový přijímač má elektronické filtry pro stroboskopická světla. Filtry chrání např. před poruchami způsobenými výstražnými světly stavebních strojů.

Pracovní pokyny

Vyrovnání pomocí vodováhy

Pomocí vodováhy (7) můžete kolmo (svisle) vyrovnávat laserový přijímač. Šikmo umístěný přijímač laseru vede k chybným měřením.

Označení

Na středové rysce (9) vpravo a vlevo na přijímači laseru můžete označit polohu laserového paprsku, když probíhá středem přijímacího pole (1).

Dbejte na to, aby byl laserový přijímač při označování vyrovnán přesně svisle (u vodorovného laserového paprsku), resp. vodorovně (u svislého laserového paprsku), poněvadž jinak budou rysky vůči laserovému paprsku přesazené.

Upevnění pomocí držáku (viz obrázek E)

Laserový přijímač můžete pomocí držáku (23) upevnit jak na měřicí lat (25) (příslušenství), tak také na jiné pomůcky o šířce až 65 mm.

Přišroubujte držák (23) pomocí upevňovacího šroubu (26) do upnutí (11) na zadní straně laserového přijímače.

Povolte otočný knoflík (24) držáku, nasuňte držák např. na měřicí lat (25) a otočný knoflík (24) opět utáhněte.

Pomocí vodováhy (21) můžete držák (23), a tedy laserový přijímač vodorovně vyrovnávat. Šikmo umístěný přijímač laseru vede k chybným měřením.

Referenční středová osa (22) na držáku se nachází ve stejné výšce jako středová ryska (9) a může se používat pro označení laserového paprsku.

Upevnění s magnetem (viz obrázek F)

Není-li bezpodmínečně nutné bezpečné upevnění, můžete laserový přijímač připevnít k ocelovým dílům pomocí magnetů (10).

Odstraňování poruch

Textový ukazatel (e) Problém Odstranění
PNK	Navazování spojení přesBluetooth®s rotačním laserem GRL 600 CHV, resp. GRL 650 CHVG se nezdařilo	Pro zavření chybového hlášení krátce stiskněte tlačítko zapnutí/vypnutí na rotačním laseru. Znovu spustte navazování spojení.Nelze-li navázat spojení, obraťte se na zákaznický servis Bosch.
ERR	Kalibrace rotačního laseruGRL 600 CHV, resp. GRL 650 CHVG se nezdařila	Přečtěte si a dodržujte návod k obsluze GRL 600 CHV, resp. GRL 650 CHVG.
	RežimCenterFind, resp. režimCenterLockse nezdařil	Pro zavření chybového hlášení stiskněte libovolné tlačítko. Před novým spuštěním funkce zkontrolujte polohu rotačního laseru a laserového přijímače.
LR 65 G:
StřídavěERR a CL	RežimCenterFindnelze spustit, protože rotační laser už pracuje v režimuCenterLock.	Na obou přijímačích laseru nastavte režimCenterFinda spustte funkci znovu.
StřídavěERR a CF	RežimCenterLocknelze spustit, protože rotační laser už pracuje v režimuCenterFind.	Na obou přijímačích laseru nastavte režimCenterLocka spustte funkci znovu.

Přírazení funkci

Funkce je možná s LR 60 a GRL 600 CHV Rotační laser s červeným		laserovým paprskem(600-800 nm)
Ukazatel stavu nabití rotačního laseru ● -
Ukazatele směru pro polohu laserového paprsku ● ●
Ukazatel relativní výšky ● ●
Režim CenterFind	●	-
Režim CenterLock	-	-
Funkce je možná s LR 65 G a GRL 650 CHVG Rotační laser se zeleným laserovým		paprskem(500-570 nm)
Ukazatel stavu nabití rotačního laseru ● -
Ukazatele směru pro polohu laserového paprsku ● ●
Ukazatel relativní výšky ● ●
Režim CenterFind	●	-
Režim CenterLock	●	-
Údržba a servisÚdržba a čištěníLaserový přijímač udržujte stále čistý.Laserový přijímač neponořujte do vody nebo jiných kapalin.Nečistoty otrete vlhkým, měkkým hadříkem. Nepoužívejtečisticí prostředky nebo rozpouštědla.Zákaznická služba a poradenství ohledně použitíZákaznická služba zodpoví vaše dotazy k opravě a údržběvašeho výrobku a též k náhradním dílům. Rozkladové	výkresy a informace o náhradních dílech najdete také na:www.bosch-pt.comV případě dotazů k našim výrobkům a příslušenství vámochotně pomůže poradenský tým Bosch.V případě veškerých otázek a objednávek náhradních dílůbezpodmínečně uved’te 10místné věcné číslo podletypového štítku výrobku.Czech RepublicRobert Bosch odbytová s.r.o.Bosch Service Center PTK Vápence 1621/16692 01 Mikulov

Bosch Power Tools 1 609 92A 7M6 | (12.05.2022)

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Další adresy servisů najdete na:

Laserový přijímač, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.

Laserové přijímače a baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné přijímače laseru a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Slovenčina

Laserový prijímač LR 60 je okrem toho určený na ovládanie GRL 600 CHV pomocou Bluetooth ^® , laserový prijímač LR 65 G na ovládanie GRL 650 CHVG.

Nastavenie osvetlenia displeja sa pri vypnutí laserového prijímača neuloží. Po zapnutí je osvetlenie laserového prijímača vždy zapnuté.

Nastavenia

Nastavenie zvukového signálu sa pri vypnutí laserového prijímača uloží.

Menu nastavení

Zmena podmenu: Stlačte krátko tlačidlo režimu

Zatvorenie nastavení menu: Stláčajte tlačidlo režimu CenterFind (17), kým sa menu nastavení neukončí. Alternativne sa menu nastavení asi 10 s po poslednom stlačení tlačidla automaticky ukončí.

Na zrušenie režimu CenterFind stlačte tlačidlo režimu CenterFind (17) a podržte ho stlačené.

Textový displej (e) Problém Pomoc

ERR a CF striedavo

Režim CenterLock sa nedá spustit, kedže rotačný laser už pracuje v režimeCenterFind.

Nastavte na obidvoch laserových prijímačoch režim CenterLock a nanovo spustite funkciu.

Priradenie funkcií

Laserový prijímač udržiavajte vždy čistý.

Laserový prijímač a batérie neodhadzujte do domového odpadu!

Len pre krajiny EÚ:
