BEDIENUNGSANLEITUNG LR 60 Professional BOSCH

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-pt.com

1609 92A 7M6 (2022.05) T/253

1 609 92A 7M6

Deutsch......Seite 6

Sämtliche Anweisungen sind zu lesen und zu beachten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

▶ Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.
▶ Beim Betrieb des Messwerkzeugs ertönen unter bestimmten Bedingungen laute Signaltöne. Halten Sie deshalb das Messwerkzeug vom Ohr bzw. von anderen Personen fern. Der laute Ton kann das Gehör schädigen.

Bringen Sie den Magnet nicht in die Nähe von Implantaten oder sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher oder Insulinpumpe. Durch den Magnet wird ein Feld erzeugt, das die Funktion von Implantaten oder medizinischen Geräten beeinträchtigen kann.

▶ Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten. Durch die Wirkung der Magnete kann es zu irreversiblen Datenverlusten kommen.
Vorsicht! Bei der Verwendung des Messwerkzeugs mit Bluetooth® kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie das Messwerkzeug mit Bluetooth® nicht in der Nähe von medizinischen Geräten, Tankstellen, chemischen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie das Messwerkzeug mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb über einen längeren Zeitraum in direkter Körpernähe.

Die Wortmarke Bluetooth® wie auch die Bildzeichen (Logos) sind eingetragene Marken und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt unter Lizenz.

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Der Laserempfänger ist bestimmt zum schnellen Finden von rotierenden Laserstrahlen der in den technischen Daten angegebenen Wellenlänge.

Der Laserempfänger LR 60 ist außerdem bestimmt zur Steuerung des GRL 600 CHV per Bluetooth ^® , der Laserempfänger LR 65 G zur Steuerung des GRL 650 CHVG.

Der Laserempfänger ist zur Verwendung im Innen- und Außenbereich geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Laserempfängers auf der Grafikseite.

(1) Empfangsfeld für Laserstrahl
(2) LED-Richtungsanzeige „Laserstrahl über Mittellinie“
(3) LED Mittellinie
(4) LED-Richtungsanzeige „Laserstrahl unter Mittellinie“
(5) Display (Vorder- und Rückseite)
(6) Lautsprecher
(7) Libelle
(8) Aufhängehaken
(9) Mittenmarkierung

(10) Magnete

(11) Aufnahme für Halterung

(12) Seriennummer

(13) Batteriefachdeckel

(14) Arretierung des Batteriefachdeckels

(15) Taste Y-Achse

(16) Taste X-Achse

(17) Taste Modus CenterFind

(18) Taste Einstellung Empfangsgenauigkeit

(19) Ein-/Aus-Taste

(20) Taste Signalton/Lautstärke

(21) Libelle der Halterung ^a)

(22) Referenz Mittellinie an der Halterung ^a1

(23) Halterung ^a)

(24) Drehknopf der Halterung ^a)

(25) Messlatte ^a)

(26) Befestigungsschraube der Halterung ^4

a) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Anzeigenelemente

(a) Ladezustandsanzeige Akku/Batterien Rotationslaser
(b) Anzeige Verbindung per Bluetooth®
(c) Anzeige Empfangsgenauigkeit
(d) Anzeige Maßeinheit
(e) Textanzeige

(f) Richtungsanzeige „Laserstrahl unter Mittellinie“
(g) Anzeige Signalton/Lautstärke
(h) Anzeige Mittellinie
(i) Batterieanzeige Laserempfänger
(j) Richtungsanzeige „Laserstrahl über Mittellinie“

Technische Daten

Laserempfänger LR 60 LR 65 G
Sachnummer	3 601 K69 P.. 3 601 K69 T..
empfangbare Wellenlänge 600-800 nm 500-570 nm
Arbeitsbereich max. ^A)
- mit GRL 600 CHV 300 m -
- mit GRL 650 CHVG - 325 m
Empfangswinkel ± 35^ ± 35^
empfangbare Rotationsgeschwindigkeit > 120 min	^-1	> 120 min ^-1
Empfangsgenauigkeit ^B)C)
- sehr fein ± 0,5 mm ± 0,5 mm
- fein ± 1 mm ± 1 mm
- mittel	± 2 mm ± 2 mm
- grob	± 5 mm ± 5 mm
- sehr grob	± 10 mm	± 10 mm
Betriebstemperatur	-10^ +50^	-10^ +50^
Lagertemperatur	-20^ +70^	-20^ +70^
max. Einsatzhöhe über Bezugshöhe	2000 m	2000 m
relative Luftfeuchte max.	90 %	90 %
Verschmutzungsgrad entsprechend IEC 61010-1	2^D)	2^D)
Bluetooth® Laserempfänger
- Klasse	1 1
- Kompatibilität	Bluetooth® 5.0/4.X(Low Energy) ^F)	Bluetooth® 5.0/4.X(Low Energy) ^E)
- Signalreichweite max. ^F)	100 m 100 m
- Betriebsfrequenzbereich	2402-2480 MHz	2402-2480 MHz
- Sendeleistung max.	6,3 mW	6,3 mW
Batterien	2 × 1,5 V LR6 (AA)	2 × 1,5 V LR6 (AA)
Betriebsdauer ca.	50 h	50 h
Gewicht entsprechend EPTA-Procedure 01:2014	0,38 kg	0,38 kg
Maße (Länge × Breite × Höhe)	175 × 79 × 33 mm	175 × 79 × 33 mm

8 | Deutsch

Laserempfänger LR 60 LR 65 G

Schutzart IP67 IP67

A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) verringert werden.
B) abhängig vom Abstand zwischen Laserempfänger und Rotationslaser sowie von Laserklasse und Lasertyp des Rotationslasers
C) Die Empfangsgenauigkeit kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) beeinträchtigt werden.
D) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird.
E) Bei Bluetooth® Low-Energy-Geräten kann je nach Modell und Betriebssystem kein Verbindungsaufbau möglich sein. Bluetooth® Geräte müssen das SPP-Profil unterstützen.
F) Die Reichweite kann je nach äußeren Bedingungen, einschließlich des verwendeten Empfangsgeräts, stark variieren. Innerhalb von geschlossenen Räumen und durch metallische Barrieren (z.B. Wände, Regale, Koffer etc.) kann die Bluetooth® Reichweite deutlich geringer sein.

Zur eindeutigen Identifizierung Ihres Laserempfängers dient die Seriennummer (12) auf dem Typenschild.

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Laserempfängers wird die Verwendung von Alkali-Mangan-Batterien empfohlen.

Drehen Sie die Arretierung (14) des Batteriefachdeckels (z.B. mit einer Münze) in Position 🚪lappen Sie den Batteriefachdeckel (13) auf und setzen Sie die Batterien ein.

Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs.

Schließen Sie den Batteriefachdeckel (13) und drehen Sie die Arretierung (14) des Batteriefachdeckels in Position

Die Batterieanzeige (i) zeigt den Ladezustand der Batterien des Laserempfängers an:

Anzeige Kapazität

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität.

▶ Nehmen Sie die Batterien aus dem Laserempfänger, wenn Sie ihn längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung im Laserempfänger korrodieren und sich selbst entladen.

Ladezustandsanzeige Rotationslaser

Die Ladezustandsanzeige (a) zeigt den Ladezustand des Akkus bzw. der Batterien des Rotationslasers an, wenn der Rotationslaser eingeschaltet ist und eine Verbindung per Bluetooth® zwischen Laserempfänger und Rotationslaser besteht.

Anzeige Kapazität

60-100%

Anzeige Kapazität
	30-60%
	5-30%
	0-5%

Betrieb

Inbetriebnahme

▶ Schützen Sie den Laserempfänger vor Nässe und direkter Sonneneinstrahlung.
▶ Setzen Sie den Laserempfänger keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie ihn z.B. nicht längere Zeit im Auto liegen. Lassen Sie den Laserempfänger bei größeren Temperaturschwankungen erst austemperieren, bevor Sie ihn in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Laserempfängers beeinträchtigt werden.
▶ Halten Sie den Arbeitsbereich frei von Hindernissen, die den Laserstrahl reflektieren oder behindern könnten. Decken Sie z.B. spiegelnde oder glänzende Oberflächen ab. Messen Sie nicht durch Glasscheiben oder ähnliche Materialien hindurch. Durch einen reflektierten oder behinderten Laserstrahl können die Messergebnisse verfälscht werden.

Laserempfänger aufstellen (siehe Bild A)

Platzieren Sie den Laserempfänger so, dass der Laserstrahl das Empfangsfeld (1) erreichen kann. Richten Sie ihn so aus, dass der Laserstrahl das Empfangsfeld quer durchläuft (wie im Bild dargestellt).

Bei Rotationslasern mit mehreren Betriebsarten wählen Sie Horizontal- oder Vertikalbetrieb mit der höchsten Rotationsgeschwindigkeit.

Ein-/Ausschalten

▶ Beim Einschalten des Laserempfängers ertönt ein lauter Signalton. Halten Sie deshalb den Laserempfänger beim Einschalten vom Ohr bzw. von anderen Personen fern. Der laute Ton kann das Gehör schädigen.

Zum Einschalten des Laserempfängers drücken Sie die Ein-/Aus-Taste (19). Alle Displayanzeigen sowie alle LEDs leuchten kurz auf und ein Signalton ertönt.

Zum Ausschalten des Laserempfängers halten Sie die Ein-/Aus-Taste (19) so lange gedrückt, bis alle LEDs kurz aufleuchten und das Display erlischt. Außer der Einstellung der Displaybeleuchtung werden alle Einstellungen beim Ausschalten des Laserempfängers gespeichert.

Wird ca. 10 min keine Taste am Laserempfänger gedrückt und erreicht das Empfangsfeld (1) 10 min lang kein Laserstrahl, dann schaltet der Laserempfänger zur Schonung der Batterien automatisch ab.

Verbindung zum Rotationslaser

Im Auslieferungszustand sind Rotationslaser und der mitgelieferte Laserempfänger bereits per Bluetooth® verbunden. Bei bestehender Verbindung erscheint die Anzeige Verbindung per Bluetooth® (b) im Display des Laserempfängers. Um den Laserempfänger erneut zu verbinden oder um einen weiteren Laserempfänger mit dem Rotationslaser zu verbinden, halten Sie die Taste Bluetooth® am Rotationslaser so lange gedrückt, bis das Symbol für den Verbindungsaufbau zu Fernbedienung/Laserempfänger im Display des Rotationslasers erscheint. Halten Sie danach die Tasten X-Achse (16) und Y-Achse (15) am Laserempfänger so lange gedrückt, bis in der Textanzeige (e) des Laserempfängers P-- erscheint.

Der erfolgreiche Verbindungsaufbau wird im Display des Rotationslasers bestätigt. In der Textanzeige (e) des Laserempfängers erscheint POK.

Kann die Verbindung zwischen Rotationslaser und Laserempfänger nicht aufgebaut werden, dann erscheint in der Textanzeige (e) des Laserempfängers PNK und im Display des Rotationslasers wird die Fehlermeldung zur fehlgeschlagenen Verbindung gezeigt. Zur Fehlerbehebung beachten Sie die Betriebsanleitung des Rotationslasers.

Richtungsanzeigen

Die Position des Laserstrahls im Empfangsfeld (1) wird angezeigt:

- im Display (5) an der Vorder- und Rückseite des Laserempfängers durch die Richtungsanzeige „Laserstrahl unter Mittellinie“ (f), die Richtungsanzeige „Laserstrahl über Mittellinie“ (j) bzw. die Anzeige Mittellinie (h),

- optional durch die rote LED-Richtungsanzeige „Laserstrahl unter Mittellinie“ (4), die blaue LED-Richtungsanzeige „Laserstrahl über Mittellinie“ (2) sowie die grüne LED Mittellinie (3) an der Vorderseite des Laserempfängers,

- optional durch den Signalton.

Beim ersten Durchlaufen des Laserstrahls durch das Empfangsfeld (1) ertönt immer ein kurzer Signalton und die rote LED-Richtungsanzeige „Laserstrahl unter Mittellinie“ (4) sowie die blaue LED-Richtungsanzeige „Laserstrahl über Mittellinie“ (2) leuchten kurz auf (auch wenn Signalton und/oder LED-Richtungsanzeigen ausgeschaltet wurden).

Laserempfänger zu tief: Durchläuft der Laserstrahl die obere Hälfte des Empfangsfeldes (1), dann erscheint die Rich-

tungsanzeige „Laserstrahl über Mittellinie“ (j) im Display. Bei eingeschalteten LEDs leuchtet die blaue LED-Richtungsanzeige „Laserstrahl über Mittellinie“ (2).

Bei eingeschaltetem Signalton ertönt ein Signal in langsamem Takt.

Bewegen Sie den Laserempfänger in Pfeilrichtung nach oben. Bei Annäherung an die Mittellinie wird nur noch die Spitze der Richtungsanzeige „Laserstrahl über Mittellinie“ (j) angezeigt.

Laserempfänger zu hoch: Durchläuft der Laserstrahl die untere Hälfte des Empfangsfeldes (1), dann erscheint die Richtungsanzeige „Laserstrahl unter Mittellinie“ (f) im Display.

Bei eingeschalteten LEDs leuchtet die rote LED-Richtungsanzeige „Laserstrahl unter Mittellinie“ (4).

Bei eingeschaltetem Signalton ertönt ein Signal in schnellem Takt.

Bewegen Sie den Laserempfänger in Pfeilrichtung nach unten. Bei Annäherung an die Mittellinie wird nur noch die Spitze der Richtungsanzeige „Laserstrahl unter Mittellinie“ (f) angezeigt.

Laserempfänger mittig: Durchläuft der Laserstrahl das Empfangsfeld (1) auf Höhe der Mittellinie, dann erscheint die Anzeige Mittellinie (h) im Display.

Bei eingeschalteten LEDs leuchtet die grüne LED Mittellinie (3).

Bei eingeschaltetem Signalton ertönt ein Dauerton.

Speicherfunktion letzter Empfang: Wird der Laserempfänger so bewegt, dass der Laserstrahl das Empfangsfeld (1) wieder verlässt, blinkt für kurze Zeit die zuletzt angezeigte Richtungsanzeige „Laserstrahl über Mittellinie“ (j) bzw. die Richtungsanzeige „Laserstrahl unter Mittellinie“ (f). Diese Anzeige kann über das Einstellungsmenü ein- bzw. ausgeschaltet werden.

Anzeige relative Höhe (siehe Bild B)

Trifft der Laserstrahl das Empfangsfeld (1), dann wird der Abstand zwischen Laserstrahl und Mittellinie des Laserempfängers in der Textanzeige (e) im Display als absoluter Wert angezeigt.

Die Maßeinheit der Höhenanzeige kann im Einstellungsmenü geändert werden ("mm" oder "in").

Displaybeleuchtung

Die Displays (5) an Vorder- und Rückseite des Laserempfängers verfügen über eine Displaybeleuchtung. Die Displaybeleuchtung wird eingeschaltet:

- beim Einschalten des Laserempfängers,

- bei jedem Tastendruck,

- wenn sich der Laserstrahl über das Empfangsfeld (1) bewegt.

Die Displaybeleuchtung schaltet sich automatisch ab:

- 30 s nach jedem Tastendruck, wenn kein Laserstrahl das Empfangsfeld erreicht,

- 2 min seitdem keine Taste gedrückt wurde und wenn sich die Position des Laserstrahls im Empfangsfeld nicht ändert.

10 | Deutsch

Die Displaybeleuchtung kann im Einstellungsmenü ausgeschaltet werden.

Die Einstellung der Displaybeleuchtung wird beim Ausschalten des Laserempfängers nicht gespeichert. Nach dem Einschalten des Laserempfängers ist die Displaybeleuchtung immer eingeschaltet.

Einstellungen

Einstellung der Anzeige Mittellinie wählen

Sie können festlegen, mit welcher Genauigkeit die Position des Laserstrahls auf dem Empfangsfeld (1) als „mittig“ angezeigt wird.

Die aktuelle Einstellung der Anzeige Mittellinie ist in der Anzeige Empfangsgenauigkeit (c) zu sehen.

Um die Empfangsgenauigkeit zu ändern, drücken Sie die Taste Einstellung Empfangsgenauigkeit (18) so oft, bis die gewünschte Einstellung im Display angezeigt wird. Bei jedem Drücken der Taste Einstellung Empfangsgenauigkeit erscheint für kurze Zeit der jeweilige Wert der Empfangsgenauigkeit in der Textanzeige (e).

Die Einstellung der Empfangsgenauigkeit wird beim Ausschalten gespeichert.

Signalton zur Anzeige des Laserstrahls

Die Position des Laserstrahls auf dem Empfangsfeld (1) kann durch einen Signalton angezeigt werden.

Sie können die Lautstärke ändern oder den Signalton ausschalten.

Drücken Sie zum Wechseln bzw. Ausschalten des Signaltons die Taste Signalton (20), bis die gewünschte Lautstärke im Display angezeigt wird. Bei niedriger Lautstärke erscheint die Signalton-Anzeige (g) im Display mit einem Balken, bei hoher Lautstärke mit 3 Balken, bei ausgeschaltetem Signalton erlischt sie.

Unabhängig von der Einstellung des Signaltons ertönt beim ersten Auftreffen des Laserstrahls auf dem Empfangsfeld (1) zur Bestätigung ein kurzer Ton in niedriger Lautstärke.

Die Einstellung des Signaltons wird beim Ausschalten des Laserempfängers gespeichert.

Einstellungsmenü

Einstellungsmenü aufrufen: Drücken Sie gleichzeitig kurz die Taste X-Achse (16) und die Taste Y-Achse (15).

Einstellung innerhalb eines Untermenüs ändern: Drücken Sie entweder die Taste X-Achse (16) oder die Taste Y-Achse (15), um zwischen den Einstellungen zu wechseln. Die zuletzt gewählte Einstellung wird beim Verlassen des Menüs automatisch gespeichert.

Untermenü wechseln: Drücken Sie kurz die Taste Modus CenterFind (17), um in das nächste Untermenü zu gelangen.

Einstellungsmenü verlassen: Drücken Sie so lange die Taste Modus CenterFind (17), bis das Einstellungsmenü beendet ist. Alternativ wird das Einstellungsmenü etwa 10 s nach dem letzten Tastendruck automatisch beendet.

Folgende Untermenüs stehen zur Verfügung:

- Maßeinheit der Anzeige relative Höhe: Beim Aufrufen des Maßeinheiten-Menüs erscheint die aktuell gewählte Maßeinheit in der Textanzeige (e), die verfügbaren Maßeinheiten sind in der Anzeige Maßeinheit (d) darüber zu sehen.

- LED-Richtungsanzeigen (LED): Die 3 LED-Richtungsanzeigen (2), (4) sowie (3) können in der Helligkeit geändert oder ausgeschaltet werden. Die LEDs leuchten jeweils in der gewählten Einstellung.

- Displaybeleuchtung (LIT): Die Displaybeleuchtung kann eingeschaltet (grüne LED leuchtet) oder ausgeschaltet werden (rote LED leuchtet).

- Speicherfunktion letzter Empfang (MEM): Die Anzeige der Richtung, in der der Laserstrahl das Empfangsfeld verlassen hat, kann eingeschaltet (grüne LED leuchtet) oder ausgeschaltet werden (rote LED leuchtet).

- Center-Funktionen (CF/CL) (LR 65 G): Es kann zwischen Modus CenterFind (CF) und Modus CenterLock (CL) gewählt werden. Der aktuelle Modus erscheint in der Textanzeige (e).

Außer der Einstellung der Displaybeleuchtung werden alle Einstellungen beim Ausschalten des Laserempfängers gespeichert.

Funktionen

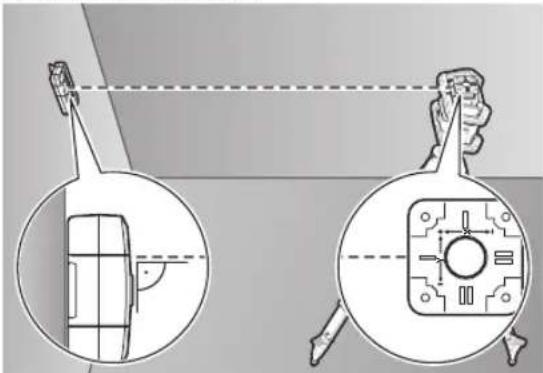

Modus CenterFind (siehe Bild C)

Im Modus CenterFind versucht der Rotationslaser automatisch, durch eine Auf- und Abwärtsbewegung des Rotationskopfes den Laserstrahl auf die Mittellinie des Laserempfängers auszurichten.

Der Laserstrahl kann bei Horizontallage des Rotationslasers in Bezug auf die X-Achse des Rotationslasers, auf die Y-Achse oder auf beide Achsen gleichzeitig ausgerichtet werden (siehe „Neigungsermittlung mit Modus CenterFind (siehe Bild D)“, Seite 11). Bei Vertikallage des Rotationslasers ist nur eine Ausrichtung auf die Y-Achse möglich.

Modus CenterFind starten:

Stellen Sie Rotationslaser und Laserempfänger so auf, dass sich der Laserempfänger in Richtung der X-Achse bzw. der Y-Achse des Rotationslasers befindet. Richten Sie den Laserempfänger so aus, dass die gewünschte Achse im rechten Winkel zum Empfangsfeld (1) steht.

Soll der Laserstrahl auf beide Achsen ausgerichtet werden, dann platzieren Sie je einen mit dem Rotationslaser verbundenen Laserempfänger in Richtung der X- und der Y-Achse. Jeder Laserempfänger muss sich innerhalb des Schwenkbereichs von ±8,5 % des Rotationslasers befinden.

Schalten Sie den Rotationslaser im Rotationsbetrieb ein.

LR 65 G: Im Einstellungsmenü muss die Center-Funktion auf Modus CenterFind (CF) gestellt sein. Bei Ausrichtung auf zwei Achsen des Rotationslasers gilt das für beide Laser-empfänger.

Zum Start des Modus CenterFind für die X-Achse drücken Sie entweder lang die Taste Modus CenterFind (17), oder drücken Sie lang die Taste Modus CenterFind (17) zusammen mit der Taste X-Achse (16).

Zum Start des Modus CenterFind für die Y-Achse drücken Sie lang die Taste Modus CenterFind (17) zusammen mit der Taste Y-Achse (15).

Soll der Laserstrahl gleichzeitig auf beide Achsen ausgerichtet werden, dann muss der Modus CenterFind an jedem Laserempfänger separat gestartet werden.

Nach dem Start des Modus CenterFind bewegt sich der Rotationskopf am Rotationslaser auf und ab. Während der Suche erscheint in der Textanzeige (e) CFX (X-Achse) bzw. CFY (Y-Achse).

Trifft der Laserstrahl das Empfangsfeld (1) in Höhe der Mittellinie des Laserempfängers, erscheint die Anzeige Mittellinie (h) sowie in der Textanzeige (e) XOK (X-Achse) bzw. YOK (Y-Achse). Am Rotationslaser wird der Wert der gefundenen Neigung angezeigt. Der Modus CenterFind wird automatisch beendet.

Modus CenterFind abbrechen:

Um den Modus CenterFind abzubrechen, drücken Sie die Taste Modus CenterFind (17) und halten sie gedrückt.

Fehlerbehebung:

Konnte der Laserstrahl die Mittellinie des Laserempfängers innerhalb des Schwenkbereichs nicht finden, erscheint in der Textanzeige (e) ERR und alle LED-Richtungsanzeigen leuchten. Drücken Sie eine beliebige Taste am Rotationslaser und eine am Laserempfänger, um die Fehlermeldungen zu schließen. Positionieren Sie Rotationslaser und Laserempfänger neu, sodass sich der Laserempfänger innerhalb des Schwenkbereichs von ±8,5 % des Rotationslasers befindet. Achten Sie darauf, dass der Laserempfänger zur X-Achse bzw. zur Y-Achse ausgerichtet ist, sodass der Laserstrahl das Empfangsfeld (1) waagerecht durchlaufen kann. Starten Sie dann den Modus CenterFind neu.

LR 65 G: Sollen beide Achsen des Rotationslasers auf einen Laserempfänger ausgerichtet werden, dann muss an beiden Laserempfängern die gleiche Center-Funktion eingestellt sein. Eine Kombination von Modus CenterFind und Modus CenterLock ist nicht möglich.

Ist auf einer Achse bereits Modus CenterLock eingestellt und wird auf der anderen Achse Modus CenterFind gestartet, erscheint in der Textanzeige (e) abwechselnd ERR und CL. Stellen Sie an beiden Laserempfängern Modus

CenterFind ein, und starten Sie die Funktion neu.

Neigungsermittlung mit Modus CenterFind (siehe Bild D)

Mithilfe des Modus CenterFind kann die Neigung einer Fläche bis max. 8,5 % gemessen werden. Stellen Sie dazu den Rotationslaser an einem Ende der geneigten Fläche in Horizontallage auf einem Stativ auf. Die X- bzw. die Y-Achse des Rotationslasers muss in einer Linie mit der zu ermittelnden Neigung ausgerichtet sein. Schalten Sie den Rotationslaser ein und lassen Sie ihn einnivellieren.

Befestigen Sie den Laserempfänger mit der Halterung an einer Messlatte (25). Setzen Sie die Messlatte nah am Messwerkzeug (am gleichen Ende der geneigten Fläche) auf.

Richten Sie den Laserempfänger auf der Messlatte in der Höhe so aus, dass der Laserstrahl des Rotationslasers als mittig angezeigt wird ①.

Setzen Sie dann die Messlatte mit dem Laserempfänger am anderen Ende der geneigten Fläche auf ②. Achten Sie darauf, dass die Position des Laserempfängers auf der Messlatte unverändert bleibt.

Starten Sie den Modus CenterFind für die Achse, die auf die geneigte Fläche ausgerichtet ist. Nach Abschluss des Modus CenterFind wird am Rotationslaser die Neigung der Fläche angezeigt.

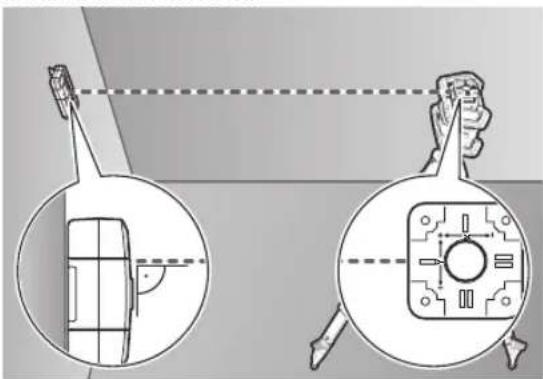

Modus CenterLock (LR 65 G)

Im Modus CenterLock versucht der Rotationslaser automatisch, durch eine Auf- und Abwärtsbewegung des Rotationskopfes den Laserstrahl auf die Mittellinie des Laserempfängers auszurichten. Im Unterschied zum Modus CenterFind wird die Position des Laserempfängers kontinuierlich geprüft und die Neigung des Rotationslasers automatisch angepasst. Im Display des Rotationslasers werden keine Neigungswerte angezeigt.

Die Ausrichtung ist für X- und Y-Achse möglich, sowohl bei Horizontallage als auch bei Vertikallage des Rotationslasers.

Modus CenterLock starten:

Stellen Sie Rotationslaser und Laserempfänger so auf, dass sich der Laserempfänger in Richtung der X-Achse bzw. der Y-Achse des Rotationslasers befindet. Richten Sie den Laserempfänger so aus, dass die gewünschte Achse im rechten Winkel zum Empfangsfeld (1) steht.

Soll der Laserstrahl auf beide Achsen ausgerichtet werden, dann platzieren Sie je einen mit dem Rotationslaser verbundenen Laserempfänger in Richtung der X- und der Y-Achse.

12 | Deutsch

Jeder Laserempfänger muss sich innerhalb des Schwenkbereichs von ±8,5 % des Rotationslasers befinden.

Schalten Sie den Rotationslaser im Rotationsbetrieb ein.

Im Einstellungsmenü des Laserempfängers muss die Center-Funktion auf Modus CenterLock (CL) gestellt sein. Bei Ausrichtung auf zwei Achsen des Rotationslasers gilt das für beide Laserempfänger.

Zum Start des Modus CenterLock für die X-Achse drücken Sie entweder lang die Taste Modus CenterFind (17), oder drücken Sie lang die Taste Modus CenterFind (17) zusammen mit der Taste X-Achse (16).

Zum Start des Modus CenterLock für die Y-Achse drücken Sie lang die Taste Modus CenterFind (17) zusammen mit der Taste Y-Achse (15).

Soll der Laserstrahl gleichzeitig auf beide Achsen ausgerichtet werden, dann muss der Modus CenterLock an jedem Laserempfänger separat gestartet werden.

Nach dem Start des Modus CenterLock bewegt sich der Rotationskopf am Rotationslaser auf und ab. Während der Suche erscheint in der Textanzeige (e) CLX (X-Achse) bzw. CLY (Y-Achse).

Trifft der Laserstrahl das Empfangsfeld (1) in Höhe der Mittellinie des Laserempfängers, erscheint die Anzeige Mittellinie (h) sowie in der Textanzeige (e) LOC. Am Rotationslaser wird das Symbol CenterLock im Startbildschirm für die entsprechende Achse angezeigt.

Bei Positionsänderungen von Laserempfänger oder Rotationslaser wird die Neigung am Rotationslaser automatisch angepasst.

Achten Sie beim Arbeiten mit dem Modus CenterLock sorgfältig darauf, dass Rotationslaser und Laserempfänger nicht unbeabsichtigt bewegt werden. Durch die automatische Anpassung der Neigung bei jeder Positionsänderung kann es zu Fehlmessungen kommen.

Modus CenterLock abbrechen:

Um den Modus CenterLock abzubrechen oder zu beenden, drücken Sie die Taste Modus CenterFind (17) und halten sie gedrückt. War der Laserstrahl zu diesem Zeitpunkt bereits erfolgreich auf die Mittellinie des Laserempfängers ausgerichtet, dann bleibt die eingestellte Neigung am Rotationslaser auch bei Abbruch des Modus CenterLock erhalten.

Fehlerbehebung:

Konnte der Laserstrahl die Mittellinie des Laserempfängers nicht innerhalb von 2 min finden (unabhängig, ob bei Start des Modus oder nach Positionsänderungen), erscheint in der Textanzeige (e) ERR und alle LED-Richtungsanzeigen leuchten.

Drücken Sie eine beliebige Taste am Rotationslaser und eine am Laserempfänger, um die Fehlermeldungen zu schließen. Positionieren Sie Rotationslaser und Laserempfänger neu, sodass sich der Laserempfänger innerhalb des Schwenkbereichs von ±8,5% des Rotationslasers befindet. Achten Sie darauf, dass der Laserempfänger zur X-Achse bzw. zur Y-Achse ausgerichtet ist, sodass der Laserstrahl das Empfangsfeld (1) waagerecht durchlaufen kann. Starten Sie dann den Modus CenterLock neu.

Sollen beide Achsen des Rotationslasers auf einen Laser- empfänger ausgerichtet werden, dann muss an beiden Laserempfängern die gleiche Center-Funktion eingestellt sein.

Eine Kombination von Modus CenterLock und Modus CenterFind ist nicht möglich.

Ist auf einer Achse bereits Modus CenterFind eingestellt und wird auf der anderen Achse Modus CenterLock gestartet, erscheint in der Textanzeige (e) abwechselnd ERR und CF. Stellen Sie an beiden Laserempfängern Modus

CenterLock ein, und starten Sie die Funktion neu.

Stroboskopschutz-Filter

Der Laserempfänger hat elektronische Filter für Stroboskop- lichter. Die Filter schützen z.B. vor Störungen durch Warn- lichter von Baumaschinen.

Arbeitshinweise

Ausrichten mit der Libelle

Mithilfe der Libelle (7) können Sie den Laserempfänger senkrecht (lotrecht) ausrichten. Ein schief angebrachter Laserempfänger führt zu Fehlmessungen.

Markieren

An der Mittenmarkierung (9) rechts und links am Laserempfänger können Sie die Position des Laserstrahls markieren, wenn er durch die Mitte des Empfangsfeldes (1) läuft.

Achten Sie darauf, den Laserempfänger beim Markieren genau senkrecht (bei waagerechtem Laserstrahl) bzw. waagerecht (bei senkrechtem Laserstrahl) auszurichten, da sonst die Markierungen gegenüber dem Laserstrahl versetzt sind.

Befestigen mit der Halterung (siehe Bild E)

Sie können den Laserempfänger mithilfe der Halterung (23) sowohl an einer Messlatte (25) (Zubehör) als auch an anderen Hilfsmitteln mit einer Breite bis zu 65 mm befestigen.

Schrauben Sie die Halterung (23) mit der

Befestigungsschraube (26) in der Aufnahme (11) an der Rückseite des Laserempfängers fest.

Lösen Sie den Drehknopf (24) der Halterung, schieben Sie die Halterung z.B. auf die Messlatte (25) und drehen Sie den Drehknopf (24) wieder fest.

Mithilfe der Libelle (21) können Sie die Halterung (23) und damit den Laserempfänger waagerecht ausrichten. Ein schief angebrachter Laserempfänger führt zu Fehlmessungen.

Die Referenz Mittellinie (22) an der Halterung befindet sich auf der gleichen Höhe wie die Mittenmarkierung (9) und kann zum Markieren des Laserstrahls verwendet werden.

Befestigen mit Magnet (siehe Bild F)

Ist eine sichere Befestigung nicht unbedingt erforderlich, können Sie den Laserempfänger mithilfe der Magnete (10) an Stahlteile heften.

Störungen beheben

Textanzeige (e) Problem Abhilfe
PNK	Aufbau der Verbindung per Bluetooth® zum Rotationslaser GRL 600 CHV bzw. GRL 650 CHVG fehlgeschlagen	Drücken Sie kurz die Ein-/Aus-Taste am Rotationslaser, um die Fehlermeldung zu schließen. Starten Sie den Verbindungsaufbau erneut.Ist der Verbindungsaufbau nicht möglich, wenden Sie sich an den Bosch-Kundendienst.
ERR	Kalibrierung des Rotationslasers GRL 600 CHV bzw. GRL 650 CHVG fehlgeschlagen	Lesen und beachten Sie die Betriebsanleitung des GRL 600 CHV bzw. GRL 650 CHVG.
	Modus CenterFind bzw. Modus CenterLock fehlgeschlagen	Drücken Sie eine beliebige Taste, um die Fehlermeldung zu schließen. Prüfen Sie die Position von Rotationslaser und Laserempfänger vor dem Neustart der Funktion.
LR 65 G:
ERR und CL abwechselnd	Modus CenterFind kann nicht gestartet werden, weil der Rotationslaser bereits im Modus CenterLock arbeitet.	Stellen Sie an beiden Laserempfängern Modus CenterFind ein, und starten Sie die Funktion neu.
ERR und CF abwechselnd	Modus CenterLock kann nicht gestartet werden, weil der Rotationslaser bereits im Modus CenterFind arbeitet.	Stellen Sie an beiden Laserempfängern Modus CenterLock ein, und starten Sie die Funktion neu.

Zuordnung der Funktionen

Funktion möglich mit LR 60 und GRL 600 CHV Rotationslaser mit rotem Laser-
		strahl(600–800 nm)
Ladezustandsanzeige des Rotationslasers ● -
Richtungsanzeigen für Position des Laserstrahls ● ●
Anzeige relative Höhe ● ●
Modus CenterFind	●	-
Modus CenterLock	-	-
Funktion möglich mit LR 65 G und GRL 650 CHVG Rotationslaser mit grünem Laser-
		strahl(500–570 nm)
Ladezustandsanzeige des Rotationslasers ● -
Richtungsanzeigen für Position des Laserstrahls ● ●
Anzeige relative Höhe ● ●
Modus CenterFind	●	-
Modus CenterLock	●	-

Wartung und Service

Wartung und Reinigung

Halten Sie den Laserempfänger stets sauber.

Tauchen Sie den Laserempfänger nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

14 | English

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Laserempfänger, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Laserempfänger und Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Laserempfänger und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronikaltgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

English

Safety Instructions

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Ostale adrese servisa možete pronaći na:
