KASUTUSJUHEND LR 6 Professional BOSCH

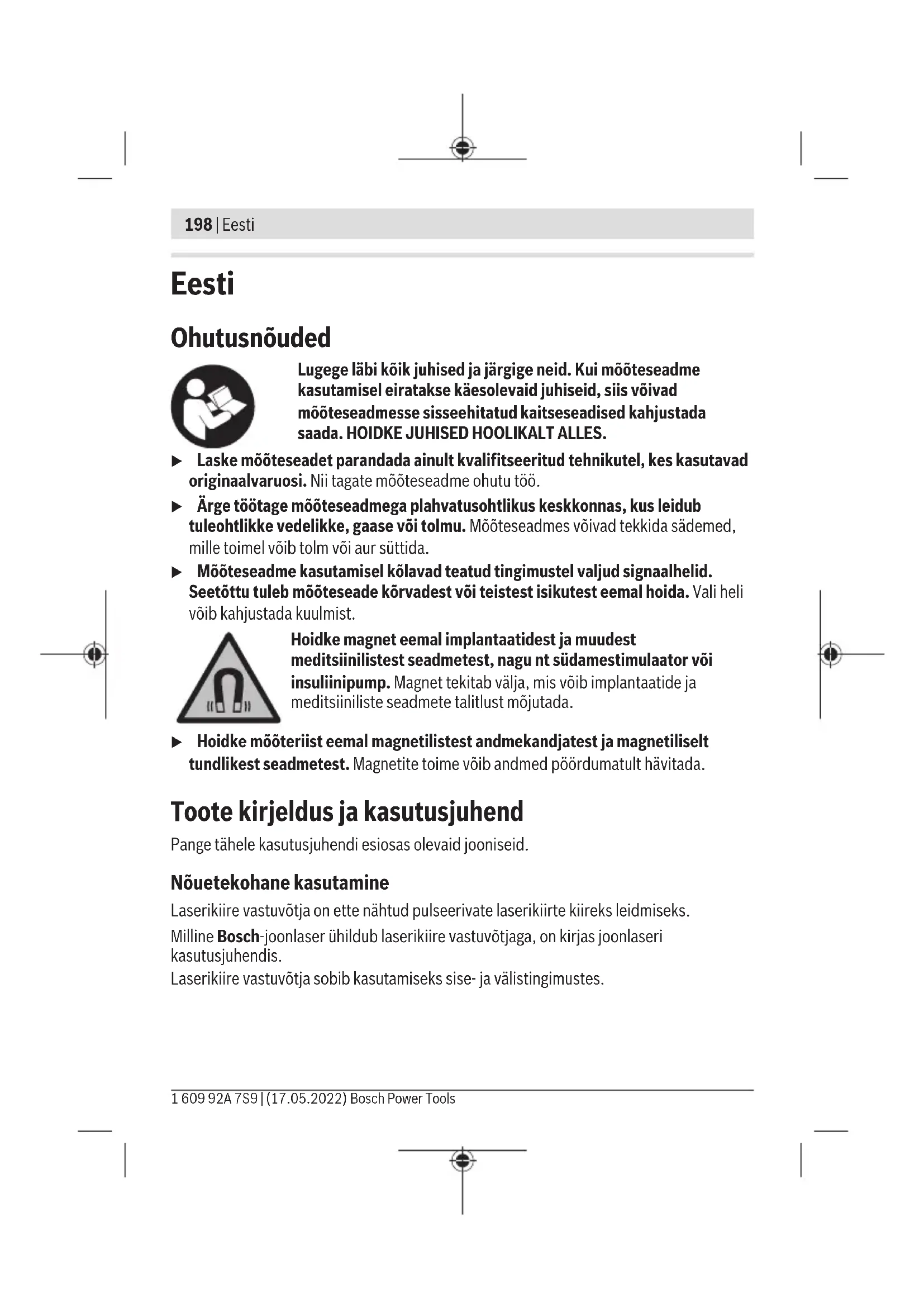

Lugege läbi köik juhised ja järgige neid. Kui mõoteseadme kasutamisel eiratakse käesolevaid juhiseid, siis voivad mõoteseadmesse sisseehitatud kaitseseadised kahjustada saada. HOIDKE JUHISED HOOLIKALT ALLES.

Laske moöteseadet parandada ainult kvalifitseritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate moöteseadme ohutu too.
Arge tootage mooteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voi tolmu. Mooteseadmes voivad tekkida sademed, mille toimel voib tolm voi aur suttida.
Mööteseadme kasutamisel kolavad teatud tingimustel valjud signaal helid. Seetottu tuleb möötesade körvadest voi teistest isikutest eemal hoida. Vali heli voib kahjustada kuulmist.

Hoidke magnet eemal implantaatidest ja muudest meditsinilistest seadmetest, nagu nt sudamestimulaator voi insulinipump. Magnet tekitat valja, mis voib implantaatide ja meditsiniliste seadmete talitlust mojutada.

Hoidke mõöteriist eemal magnetilistest andmekandjatest ja magnetiliselt tundlikest seadmetest. Magnetite toime võib andmed poördumatult havitada.

Toote kirjeldus ja kasutusjuhend

Pange tāhele kasutusjuhendi esiosas olevaid jooniseid.

Nōuetekohane kasutamine

Laserikiire vastuvotja on ette nähtud pulseerivate laserikiirte kiireks leidmisesk.
Milline Bosch-joonlaser ühildub laserikiire vastuvotjaga, on kirjas joonlaseri kasutusjuhendis.
Laserikiire vastuvotja sobib kasutamiseks sise- ja välistingimustes.

Kujutadukomponendid

Kujutatud componentide numeratsiooni aluseks on jooniste leheküljel laserikiire vastuvotja kujutisel toodud numbrid.

(1)Vastuvotutapsuse seadenupp
(2) Sisse-/valjalulitusnupp
(3) Olekunait
(4) Signaalheli nupp
(5) Kolar
(6) LED-suunanāit „Laserikiir keskjoone kohl"
(7) Keskjoone LED
(8) LED-suunanäit, Laserikiir keskjoone all
(9) Laserikiire vastuvotuvali
(10) Magnetid
(11) Hoidiku juhtsoon
(12) Keskmargistus
(13) Seerianumber
(14) Patareipeskaas
(15) Patareipesa kaane fiksaator
(16) Hoidik ^a) (1608 M00 C1L)
(17) Hoidiku poördnupp
(18) Juhtsiin
(19) Hoidiku fiksaatora
(20) Surunupp likustuse vabastamiseksa
(21) Keskjoone vordlustahis hoidikula

a) Tarnekomplekt ei sisalda koiki kasutusjuhendis olevatel joonistel kujutatud voi kasutusjuhendis nimetakut lisatarvikuid. Lisatarvikute taiiliku loetelu leiate meie lisatarvikute katalogogist.

Tehnilised andmed

Laserikiire vastuvõtja LR 6
Tootenumber	3 601 K69 H..
TööpiirkondA)	5-X mB)

Bosch Power Tools 160992A7S9|(17.05.2022)

200 | Eesti

Laserikiire vastuvotjla LR 6

Vastuvõtunurk 90°
Vastuvõtutäpsusc)
- „täpne“ ±1 mm
- „ligikaudne“ ±3 mm
Töötemperatuur -10 °C ... +50 °C
Hoiutemperatuur -20 °C ... +70 °C
Kontrollkõrgust ületav max tõokõrgus 2000 m
Max suhteline ùhuniiskus 90%
Määrdumisaste vastavalt standardile IEC 61010-1	2D)
Patareid 2 × 1,5 VLR3 (AAA)
Tööaeg u 30 h
Kaal EPTA-Procedure 01:2014 järgi 0,12 kg
Möötmed (pikkus × laius × kõrgus) 69 × 28 × 123 mm
Kaitseklass IP 54 (kaitstud tomu ja veepritsmete eest)

A) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) vöivad toöpiirkonda vähendada.
B) X: maksimaalne toopiirkond laserikiire vastuvotjaga kasutamisel vastavalt kasutatava Boschjoonlaseri kasutusjuhendile
C) olenevalt laservastuvotja ja joonlaseri vahelisest kaugusest
D) Esineb ainult mittejuhtiv märdumine, mis voib aga ajutiselt kondensatsiooni tottu juhtivaks mututda.

Laserikiire vastuvotja tappeks identimiseks on tuubisildil seerianumber (13).

Muraandmed

Signaalheli A-korrigeeritud helirohutase ühe meetri kaugusel on 80 dB(A). Arge hoidke laserikiire vastuvotjat otse vastu körva!

Paigaldus

Patareide paigaldamine/vehetamine

Laserikiire vastuvotjas on soovitatav kasutada leelismangaanpatareisid.

Tömmake patareipesa kaane fiksaator (15) valjapoole ja pörake patareipesa kaas (14) lahti. Pange patareid sisse.

Järgige sealjuures patareipesa siseküljel toodud kujutisele vastavat öiget polaarsust. Kui patareid hakkavad tuhjaks saama, hakkab olekunäit (3) vilkuma. Laserikiire vastuvöjtat saab kasutada veel umbes 2 h.

Vahetage alati koik patareid korraga. Kasutage ainult uhe tootja ja ühesuguse mahtuvusega patareisid.

▶ Kui te laserikiire vastuvotjat pikemat aega ei kasuta, vötke patareid valja. Patareid voivad pikemal laserikiire vastuvotjas hoidmisel korrodeeruda ja iseesilikult tühjeneda.

Töotamine

Kasutuselevott

Kaitske laserikiire vastuvotjat niiskuse ja otsese päikesepaiste eest.
Arge jatke laserikiire vastuvotjat aarmuslike temperatuuride ega temperatuurikokumiste katte. Naiteks arge jatke seda pikemat aega autosse. Suuremate temperatuurikokumiste korral laske laserikiire vastuvotjal enne kasutuselevottu keskkonna temperatuuriga kohaneda. Aarmuslikel temperatuuridel ja temperatuurikokumiste korral voib laserikiire vastuvotja tapsus vaheneda.

Laserikiire vastuvotja paigaldamine (vt jn A)

Paigutage laserikiire vastuvotja joonlaserist vahemalt 5 m kaugusele. Veenduge, et joonlaseril oleks aktiveeritud vastuvotjareziim. Valige tooreziim, kus tekitatakse kas ainult horisontaalne voi ainult vertikaalne laseritasand.

Suunis: arge valige üheaegselt horisontaalse ja vertikaalse laseritasandiga tooviisi (ristjoontereziimi), sest siis voivad esineda laserkiire korguse vaarnaidud. Valige laserkiire vastuvotjale selline koht, et laserkiir jouaks vastuvotuvaljale (9). Suunake seade nii, et laserkiir labiks vastuvotuvalja poiki (nagu joonisel kujutatud)

Sisse-/valjalulitamine

Laserikiire vastuvotja sisselulitamisel kolab vali signaalheli. Seeparast tuleb laserikiire vastuvotjat sisselulitamisel korvadest ja teistest isikutest eemal hoida. Vali heli voib kuulmist kahjustada.

Laserikiire vastuvotja sisselulitamiseks vajutage sisse-/valjalulitusnuppu (2). KoiK LEDid suttivad korraks ja kolab signaalheli.

Laserikiire vastuvotja sisselulitamise järel on alati seatud väike helitugevus ja vastuvotutapsus „tapne".

Bosch Power Tools 1609 92A 7S9 | (17.05.2022)

202 | Eesti

Laserikiire vastuvotja väljalulitamiseks vajutage uuesti sisse-/valjalulitusnuppu (2). Kõik LEDid suttivad enne väljalulitamist korraks ja kõlab kolm signaalheli. Olekunäit (3) kustub.

Kui umbes 20 min vältel ei vajutata laserikiire vastuvötjal ühtegi nuppu ja vastuvötuvali (9) ei vota 20 min vältel laserikiirt vastu, lülitub laserikiire vastuvötja patareide saästmiseks automaatsetl valja.

Vastuvotutapsuse seadmise nupuga (1) saate märata, millise tapsusastmega kuvatakse laserikiire asukohta vastuvotuvjal Keskel asuvana:

-vastuvotutapsus,tapne"(keskjooneLED7)vilgub),
- vastuvotutapsus „ligikaudne“ (LED-suunanäidud „Laserikiir keskjoone kohl“ (6) ja „Laserikiir keskjoone all“ (8) vilguvad).

Suunanäidud

Laserikiire asukohta vastuvotuvjal (9) naidatakse:
-laserikiire vastuvotja esi- ja tagakuljel LED-suunanaitudena „Laserikiir keskjoone kohl" (6), „Laserikiir keskjoone all" (8) voi keskjoonena (7),
- valikuliselt sigmaalheliga.

Laserikiire vastuvotja on liiga madalal: Kui laserikiir labib vastuvotuvala (9) ülemist poolt, siis polevad LED-suunanäidud „Laserikiir keskjoone kohl" (6). Sisselulitatud signalheli korral kolab korge sagedusega signaal. Liigutage laserikiire vastuvotjat noole suunas ülespoole.

Laserikiire vastuvotja on liiga korgel: Kui laserikiir labib vastuvotvälja (9) alumist poolt, siis polevad LED-suunanäidud „Laserikiir keskjoone all" (8). Sisselulitatud signaalheli korral kolab madala sagedusega signaal. Liigutage laserikiire vastuvotjat noole suunas allapoole.

Laserikiire vastuvotja on keskel: Kui laserikiir libib vastuvotuvälja (9)
keskmargistuse (12) korgusel, siis polevad keskjoone LEDid (7).
Sisselulitatud signaalheli korral kostab pidev heli.

Signaalheli laserkiire naitamiseks

Laserkiire asukohta vastuvotuvjal (9) saab naidata signaalheliga.

Võite helitugevust muuta või signaalheli valja lulitada.

Signaalheli vahetamiseks voi valjalulitamiseks vajutage signaalheli nuppu (4). Väikese helitugevuse korral kölab lühike signaalheli ja suttib keskjoone LED (7), suure helitugevuse korral kölab lühike signaalheli ning suttivad LED-suunanäidud (6), (7) ja (8), valjalulitatud signaalheli korral LEDid ei sutti.

Signaalheli seast soltumatult kolab iga kord, kui vajutatakse mingit laserikiire vastuvotja nuppu, kinnituseks väikese helitugevusega lühike heli.

Tööjuhised

Märgistamine

Laserikiire vastuvotja vasakul ja paremal pool oeval keskmargistusel (12) saate tāhistada laserikiire asukohta, kui see labib vastuvotuvalja (9) keskosa.

Veenduge, et margistamisel oleks laserikiire vastuvotja joondatud tapselt vertikaalselt (horisontaalse laserikiire korral) voi horisontaalsett (vertikaalse laserikiire korral), kuna vastasel juhul on margistused laserikiire suhtes nihutatud.

Magnetiga kinnitamine (vt jn B)

Hooldus ja korrashoid

Hooldus ja puhastamine

Hoidke laserikiire vastuvotja alati puhas.

Arge kastke laserikiire vastuvotjat vette ega muudesse vedelikesse.

Eemaldage maardumised niiske, pehme riidelapiga puhkides. Arge kasutage puhasusvahendeid ega lahusteid.

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse tootajad vastavad teie kusimustele teie toote remondi ja hooldusing varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nōustajad on meeleldi abiks, kui teil on kūsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

204 | Latviešu

Muud teeninduse Aadressid leiate jaotisest:

Laserikiire vastuvotja, lisavarustus ja pakendid tuleb suunata keskkonnasäästlikult taaskasutusse.

Arge visake laserikiire vastuvotjat ega patareasid ara koos olmejäatemetega!

Uksnes ELi liikmesriikidele:

Vastavalt direktiivile 2012/19/EL elektri- ja elektronikaseadmete jäätmete kohta ning nende kohaldamisele riigi öigusaktides tuleb kasutusressursi ammendanud laserikiire vastuvöjtad ja vastavalt direktiivile 2006/66/EÜ defektsed vöi kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnaëstlikku taaskasutusse.

Vale jäätmekäitluse korral voivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulike aineid, kahjustada keskkonda ja inimeste tervist.
