Typ produktu	Laserová prijímacia bunka
Značka	Bosch
Model	LR 6 Professional
Rozmery (D x Š x V)	69 × 28 × 123 mm
Hmotnosť	0,12 kg
Napájanie	2 batérie 1,5 V LR3 (AAA)
Výdrž	cca 30 h
Stupeň ochrany	IP 54 (ochrana proti prachu a striekajúcej vode)
Rozsah prevádzkovej teploty	-10 °C až +50 °C
Rozsah skladovacej teploty	-20 °C až +70 °C
Presnosť príjmu (jemná)	±1 mm
Presnosť príjmu (hrubá)	±3 mm
Uhol príjmu	90°
Maximálny dosah	Až X m (podľa použitého Bosch líniového lasera)
Hladina hluku signálu	80 dB(A)
Hlavná funkcia	Rýchla detekcia pulzných laserových lúčov
Zobrazenie polohy lúča	LED „nad“, „stredová čiara“, „pod“
Zvukový signál	Aktivovateľný a nastaviteľný intenzitou (slabý/silný/vypnutý)
Magnetická montáž	Integrované magnety (10) na upevnenie na kovové povrchy
Upevňovací držiak	Voliteľný (1 608 M00 C1L) s vodiaciou lištou
Stredové značenie	Značky vľavo a vpravo na prenesenie výšky
Údržba	Čistiť jemnou vlhkou handričkou; neponárať
Automatické vypnutie	Po cca 20 min bez detekcie lúča alebo stlačenia tlačidla
Referenčné číslo produktu	3 601 K69 H..

Často kladené otázky - LR 6 Professional BOSCH

Ako vymeniť batérie v prijímacej bunke?

Vytiahnite poistku (15) priehradky na batérie smerom von a zdvihnite veko (14). Vložte dve batérie AAA 1,5 V pri dodržaní uvedenej polarity. Batérie vždy vymieňajte súčasne a používajte alkalické batérie rovnakej značky.

Aká je dostupná presnosť príjmu?

Môžete si vybrať medzi dvoma nastaveniami: jemné (±1 mm) a hrubé (±3 mm). Stlačením tlačidla (1) prepínate; v jemnom režime bliká LED stredovej čiary; v hrubom režime blikajú horná a dolná LED.

Ako aktivovať alebo deaktivovať zvukový signál?

Stlačením tlačidla Zvukový signál (4) prechádzate režimami: slabá intenzita (LED stredovej čiary svieti), silná intenzita (tri LED svietia) alebo vypnutý (LED nesvietia). Krátke pípnutie potvrdí každú zmenu.

Čo znamenajú jednotlivé LED na bunke?

LED Laserový lúč nad (6) sa rozsvieti, ak je lúč príliš vysoko; LED Stredová čiara (7) indikuje stredové vyrovnanie; LED Laserový lúč pod (8) signalizuje lúč príliš nízko. V zvukovom režime vysoká frekvencia zodpovedá vysokej polohe, nízka frekvencia nízkej polohe a nepretržitý zvuk stredovej polohe.

Môžem používať prijímaciu bunku vonku?

Áno, bunku je možné používať v interiéri aj exteriéri. Dosah však môže byť znížený pri priamom slnečnom svetle alebo nepriaznivých podmienkach. Stupeň ochrany IP 54 chráni proti prachu a striekajúcej vode.

Ako upevniť prijímaciu bunku na kovový povrch?

Použite integrované magnety (10) na zadnej strane bunky na pevné upevnenie na akýkoľvek kovový diel. Pre stabilnejšiu montáž použite voliteľný upevňovací držiak (16), ktorý sa zasunie do vodiacej drážky (11).

Aký je maximálny dosah bunky LR 6?

Dosah závisí od použitého Bosch líniového lasera. Návod uvádza dosah 5 až X metrov (X je maximálny dosah s bunkou uvedený v návode lasera). Dosah môže byť znížený na priamom slnku.

Ako čistiť prijímaciu bunku?

Čistite ju jemnou a mierne navlhčenou handričkou. Nikdy nepoužívajte čistiace prostriedky, rozpúšťadlá alebo abrazívne prostriedky. Neponárajte zariadenie do vody ani iných kvapalín. Uistite sa, že oblasť príjmu (9) zostáva čistá.

Bunka sa sama vypína, je to normálne?

Áno, kvôli šetreniu batérií sa prijímacia bunka automaticky vypne po približne 20 minútach bez detekcie laserového lúča a bez stlačenia tlačidla. Na opätovné zapnutie stlačte tlačidlo Zap./Vyp. (2).

S ktorými lasermi Bosch je LR 6 kompatibilná?

LR 6 Professional je kompatibilná s Bosch líniovými lasermi vyžarujúcimi pulzné lúče. Skontrolujte návod k vášmu Bosch líniovému laseru, či je kompatibilný a aktivujte režim prijímacej bunky. Použite prevádzkový režim vytvárajúci jednu rovinu (horizontálnu alebo vertikálnu), nie režim kríža.

NÁVOD NA OBSLUHU LR 6 Professional BOSCH

a) Zobrażené nebo popsané príslušenstvi nepatrik standardnimu obsahu dodávky. Kompletní príslušenstvi nacezne t v našem programu príslušenstvi.

Technické udaje

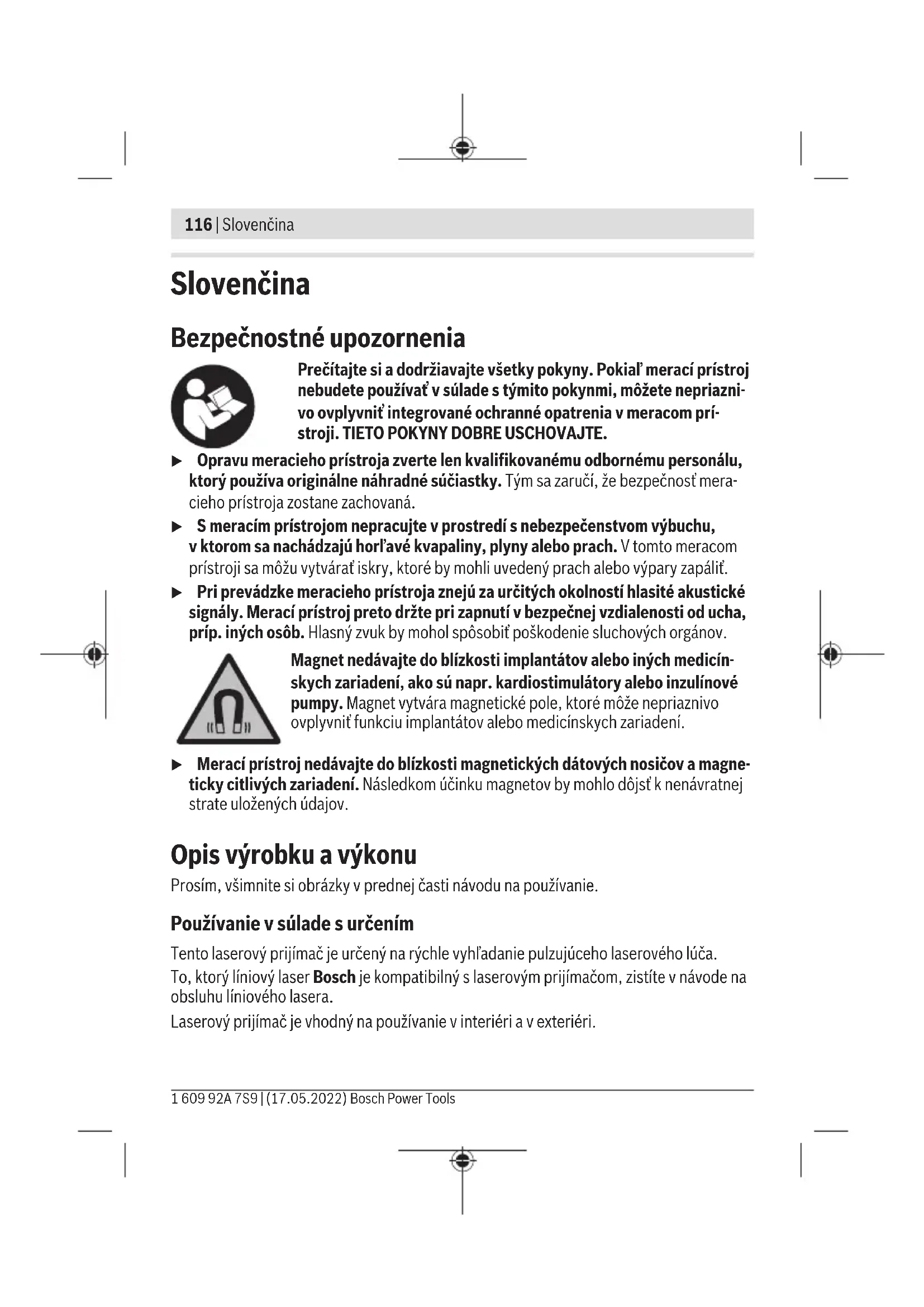

Bezpečnostné upozornenia

Precitàte si a dodržiavajte vsetky pokyny. Pokial' meraci pristroj nebudete používat' v sulade s tymito pokynmi, moźete nepriazni-vo ovplyvni' integrované ochranné opatrenia v meracom pristroji. TIETO POKNY DOBRE USCHOVAJTE.

Opravu meracieho pristroja zverte len kvalifikovanému odbornému personálu, ktorý použiva originálne nahradné suciastky. Tým sa zaruci, ze bezpečnostmeraceho pristroja zestane zachovaná.
S meracim pristrojom nepracujte v prostredi s nebezpecenstvom vybuchu, v ktorom sa nachadzaju hor'avé kvapaliny, plny alebo prach. V toto meracom pristroji sa mozu vyvaraft iskry, ktoré by mohli uvedeny prach alebo vypary zapalit.
Pri prevadzke meracieho pristroja zneju za urcitych okolnosti hlasite akustické signaly. Meraci pristroj preto drzte pri zapnuti v bezpečnej vdialenosti od ucha, przy. inych osob. Hlasny zvuk by mohol sposobit poškodenie sluchovych organov.

Magnet nedávajte do blízkosti implantátov alebo iních medicínskych zariadení, akó su napr. kardiostimulatory alebo inzulinové pumpy. Magnet vytvárá magnetické pole, ktoré moze nepriaznivo ovplyvnić funkciu implantátov alebo medicínskych zariadení.

Meraci pristroj nedavaje do blizkosti magnetickych datovych nosicov a magneticky citlivych zariadeni. Nasledkom učinku magnetov by mohlo dójst k nenárvatnej strate uloženych udajov.

Používanie v súlade s určením

Tento laserovy prijimač je určený na rychle vyhladanie pulzujúceho laserového lúca.

To, ktory liniovy laser Bosch je kompatibilny s laserovym prijimačom, zistite v námode na obsluhu liniového lasera.

Laserovy prijimač je vchodný na použivanie v interiéri a v exteriéri.

Vyobraznékomponenty

Čislovanie jegnotlivych komponentov sa vztahuje na vyobrazenie laserového prijímača na grafickej strane.

(1) Tlačidlo nastavenia presnosti prijmu
(2) Vypínač
(3) Stavová indikácia
(4) Tlacidlo zvukového signalu
(5) Reproduktor
(6) LED indikácia smeru „Laserový luc nad stredovou liniou“
(7)LED stredovej linie
(8) LED indikácia smeru „Laserový luc pod stredovou liniou
(9) Policko prijmu laserového lúca
(10) Magnetsy
(11) Vodiaca drăzka pre držiak
(12) Stredová značka
(13) Sériové cislo
(14) Veko priehradky na batarie
(15) Aretácia veka priehradky na baterie
(16) Drziak ^a) (1608 M00 C1L)
(17) Otočné gombík držiaka^a)
(18) Vodiaca lista
(19) Aretácia drziaka
(20) Tlačidlo na povolenie držiaka^a)
(21) Referencná stredová LINIA na drziaku^a)

a) Vyobrazene alebo opisané prisluosenstvo nepatri do standardného rozsahu dodávky. Kompletné prisluosenstvo najdete v našom sortimente prisluosenstva.

Technické udaje

A) Pracovna oblast' sa moze zredukovat nepriaznivymi podmienkami okolia (napr. priame slnecné ziarenie).
B) X: maximálna pracová oblast' pre prévádžku s laserovým prijimačom podla námodu na obsluhu použitého liniového lasera Bosch
C) v závislosti od vdialenosti medzi prijimačom laserového lúca a liniového lasera
D) Vysktyuje sa len nevodive znečistenie, pričom sa však priležitostne očakáva dočasná vodivost spósobená kondenzáciou.
Na jednoznačné identifikáciu vásho laserového prijímača slúži sériove cislo (13) na vyrobnom stitku.

Informácie o hlucnosti

Hladina akustického tlaku vysávača pri použití价值链 A je typicky 80 dB(A).

Laserovy prijimač nedržte tesne pri uchu!

Montáž

Vkladanie/vymena batérii

Pri prevadzke tohto laseroveho prijima c odporucane pouzivanie alkalicko-manganovych bateri.

Vytilahtnite aretaciu (15) priehradky na bateriu smerom von a vyklopte veko priehradky na bateriu (14). Vlozte baterie.

Dávajte pritom pozor na správnu polaritu podla vyobrazenia na veku priehradky na batérie.

Ak su baterie slabé, stavová indikácia začne blíkat (3). Práca s laserovým prijímačom je možná este asi 2 h.

Uvedenie do prevádzky

Chrante laserovy prijimač pred vlhostou a pred priamym slnechnými ziarenim.
Laserovy prijimač nevystavujte extrémnym teplotám alebo teplotnám vykyvom. Nenechávajte ho napriklad dlhí šas ležat v automobile. V pripe devacseho kolísania teplôt nechajte majpriv laserovy prijimač pred jeho použitím temperovat na teplotu prostredia, v ktorom ho budete použivat. Pri extrémnych teplotách alebo v pripekolísania teplot moze byt negativne ovplyvná presnost' laseroveho prijimača.

Instalacia laserového prijímača (pozri obrázok A)

Postavte laserovy prijimač do vzdialenosti minimálne 5 m od linioveho lasera. Skontrolujte, cis je režim prijimača na liniovom laseri aktivny. Zvol'te pracovný režim, pri ktorom sa vytvorí bud'len vodorovná alebo len zvislá laserová rovina.

Upozornenie: Nezvolte druh prevadzky s vodorovnou a zvislou laserovou rovinou sucasne (prevadzka s križovym laserom), inak moze dojst k chybnému zobrazeniu vy'sky laseroveho luce.

Umiestnite laserovy prijimač tak, aby laserový luc mohol zasiahnut polícko prijmu (9). Nastavte ho tak, aby laserový luc prebiehal cz polícko prijmu priečne (ako je zobrazené na obrázku).

120 | Slovencina

Zapínanie/vypínanie

Pri zapnuti laserovohe prijimača zaznie zvukový signál. Laserový prijimač preto držte pri zapnuti v bezpečnej vdialenosti od ucha, príp. iních osôb. Hlasné zvuk by mohol spôsobit poškodenie sluchovych organov.

Laserovy prijimač zapnete stlačením vypínača (2). Vsetky LED kontrlky sa nakrátko rozsvietia a zaznie zvukový signal.

Po zapnuti laserového prijimača je nastavená vždy nízka hlasitost a presnost prijmu na „presná".

Ak sa približne 20 min nestlačí ziadne tlacidlo laserového prijímača a policko prijmu (9)

20 min nezasiahne ziaden laserovy luc, potom sa laserovy prijima c z dovodu šetrenia baterie automaticky vypne.

Vyber nastavenia indikácie stredovej linie

Pomocou tlacidla nastavenia presnosti prijmu (1) mozete urcit, s akou presnostou sa ma zobrazovat pozicia laserovoho luce na policku prijmu ako „stredova“:

• presnost prijmu „presna" (LED kontrolka stredovej linie (7) bliká),
• presnost prijmu „priblizna" (LED indikácie smeru „Laserový luc nad stredovou liniou" (6) a „Laserový luc pod stredovou liniou" (8) blikaju).

Smerové indikácie

Pozicia laserového luča v policku prijmu (9) sa zobrazije:

• pomocou LED kontroliek indikáci smeru „Laserový luc nad stredovou liniou“ (6), „Laserový luc pod stredovou liniou“ (8) alebo stredová linia (7) na prednej a zadnej strane laserového prijimača,

voliteI'ne zvukovym signalom.

Laserový prijimač je prilis nizko: Ak laserový luc prechodzá cz hornú polovicu policka prijmu (9), svietia LED indikácie smeru „Laserový luc nad stredovou liniou“ (6).

Pri zapnutom zvukovom signali znie signal vo vysokej frekvencii.

Pohnite laserovy prijima v smere sipky nahor.

Laserový prijimač je prilis yvsoko: Ak laserový luc prechadza cz dolnú polovicu polícka prijmu (9), svietia LED indikácie smeru „Laserový luc pod stredovou liniu“ (8).

Pri zapnutom zvukovom signali znie signal v nizkej frekvencii.

Pohnite laserovy prijima v smere sipky nadol.

Laserový prijimač v strede: Ak prechodza laserový luc polickom prijmu (9) vo vyške stredovej znacky (12), svietia LED kontrlky stredovej linie (7).

Pri zapnutom zvukovom signali zaznie trvaly tón.

Zvukový signal na indikáciu laserového lúča

Pozicia laserového luča v policku prijmu (9) sa moze indikovat zvukovém signárom. Hlasitost možete zmenit alebo zvukový signal vyvnút.

Ak chcete prepnut' alebo vypnut' zvukovy signal, stlacte tlacidlo zvukoveho signalu (4). Pri nizkej hlasitosti zaznie kratky zvukovy signal a LED kontrolka stredovej linie (7) sa rozsvieti, pri vysokej hlasitosti zaznie kratky zvukovy signal a LED indikacia smeru (6), (7) a (8) sa rozsvietia, pri vypnutom zvukovom signali su LED indikacia vypnuté.

Upozornenia týkajúce sa práce

Oznacovanie

Na označeni stredu (12) vpravo a vlavo na laserovom prijimači možete naznacit polohu laseroveho luča, ked prebieha cz stred policka prijmù (9).

Dbajte na to, aby bol pri označovani laserový prijímac vyrovná(y presne v zvislej polohe (pri vodorovnom laserovom luci), príp. vo vodorovnej polohe (pri zvislom laserovom luci), pretože inak budú znáčky oproti laserovému luci posunute.

Upevnenie pomocou magnetu (pozri obrazok B)

Ak nie je bezpodmienečne potrebné bezpećné upevnenie, laserový prijímac možete prichytil magnetom (10) na ocel'ove šasti.

Udrzba a servis

Udrzba a cistenie

Znečistenia utrite vlhkou mäkkou handrickou. Nepoužívajte Žiadne Čistace prostriedky Č rozpústadla.

Zákaznicka sluzba a poradenstvo ohladom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a udrzby Vásho produktu ak oj nahradnych dielov. Rozkladové vykresy a informácie o nahradnych dieloch najdete tiež na: www.bosch-pt.com

Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)

122 | Slovencina

V priptide otázok týkajúcich sa našich vyrobkov a prisluşenstva Vám ochote pomôze poradenský tím Bosch.

V pripe akychkol'vek otazok a objednavok nahradnych dielov uvadzajte bezpodmiene 10-miestne vecné cislo uvedené na typovom stitku vyrobku.

Slovakia

Na www.bosch-pt.sk si moźete objednat opravu vásho stroja alebo náhradné diely onlin.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Dalsie adresy servisov najdete na:

Pri nesprávnéj likvidácii možu mat staré elektrické a elektronické zariadenia kvóli przynej prítomnosti nebezpečných látok škodlivý vplyv naŽivotné prostredie a l'udské zdravie.

Magyar
