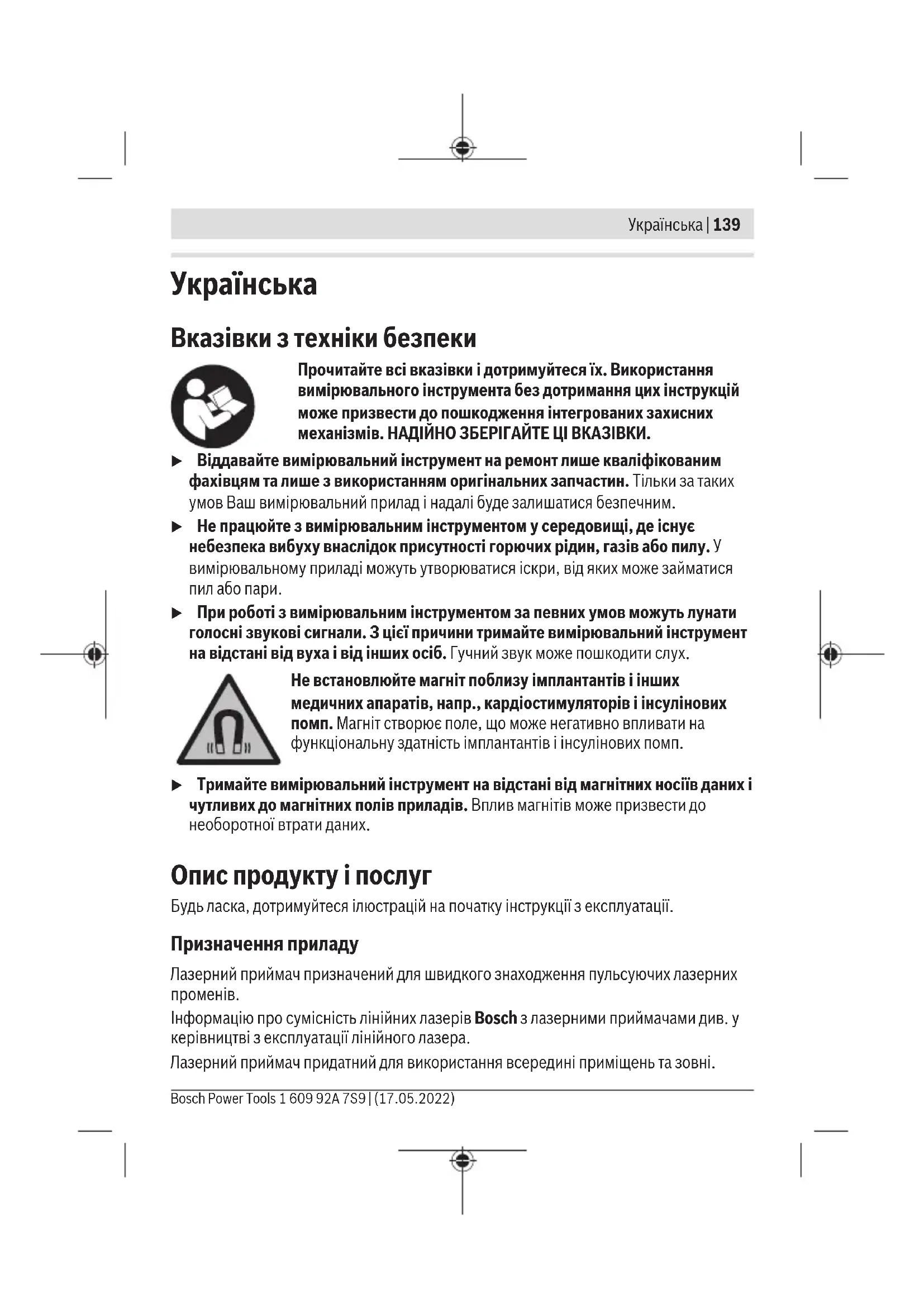

Вказівки з техніки безпеки Прочитайте всі вказівки і дотримуйтеся їх. Використання вимірювального інструмента без дотримання цих інструкцій може призвести до пошкодження інтегрованих захисних механізмів. НАДІЙНО ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ. u Віддавайте вимірювальний інструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним. u Не працюйте з вимірювальним інструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари. u При роботі з вимірювальним інструментом за певних умов можуть лунати голосні звукові сигнали. З цієї причини тримайте вимірювальний інструмент на відстані від вуха і від інших осіб. Гучний звук може пошкодити слух. Не встановлюйте магніт поблизу імплантантів і інших медичних апаратів, напр., кардіостимуляторів і інсулінових помп. Магніт створює поле, що може негативно впливати на функціональну здатність імплантантів і інсулінових помп. u Тримайте вимірювальний інструмент на відстані від магнітних носіїв даних і чутливих до магнітних полів приладів. Вплив магнітів може призвести до необоротної втрати даних. Опис продукту і послуг Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації. Призначення приладу Лазерний приймач призначений для швидкого знаходження пульсуючих лазерних

Інформацію про сумісність лінійних лазерівBosch з лазерними приймачами див. у керівництві з експлуатації лінійного лазера. Лазерний приймач придатний для використання всередині приміщень та зовні. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)140 | Українська Зображені компоненти Нумерація зображених компонентів посилається на зображення лазерного приймача на сторінці з малюнком. (1) Кнопка настроювання точності прийому (2)

(3) Індикатор стану (4) Кнопка звукового сигналу (5) Гучномовець (6) Світлодіодний індикатор напряму «Лазерний промінь над середньою

(7) Світлодіод середньої лінії (8) Світлодіодний індикатор напряму «Лазерний промінь під середньою лінією» (9) Приймальне віконце для лазерного променя (10)

(11) Напрямний паз для кріплення (12) Позначка середини (13) Серійний номер (14) Кришка секції для батарейок (15) Фіксатор секції для батарейок (16)

(1608M00C1L) (17) Поворотна кнопка кріплення

(19) Фіксатор кріплення

(20) Кнопка для зняття фіксації

(21) Реперна середня лінія на кріпленні

Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Лазерний приймач LR 6 Товарний номер 3 601 K69 H.. 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsУкраїнська | 141 Лазерний приймач LR 6 Робочий діапазон

Кут прийому 90° Точність прийому

– «точне налаштування» ±1мм – «грубе налаштування» ±3мм Робоча температура –10°C…+50°C Температура зберігання –20°C…+70°C Макс. висота використання над реперною висотою 2000м Відносна вологість повітря макс. 90% Ступінь забрудненості відповідно до IEC61010-1

Батарейки 2×1,5В LR3(AAA) Робочий ресурс прибл. 30год Вага відповідно до EPTA-Procedure 01:2014 0,12кг Розміри (довжина × ширина × висота) 69×28×123мм Ступінь захисту IP54 (із захистом від пилу і бризок води) A) Робочий діапазон може зменшуватися внаслідок несприятливих умов (напр., прямі сонячні

B) X: максимальний робочий діапазон для роботи з лазерним приймачем відповідно до інструкції з експлуатації застосованого лінійного лазераBosch C) В залежності від відстані між лазерним приймачем і лінійним лазером D) Зазвичай присутнє лише непровідне забруднення. Проте, як правило, виникає тимчасова провідність через конденсацію. Для точної ідентифікації лазерного приймача на заводській табличці позначений серійний номер (13). Інформація щодо шуму А-зважений рівень звукового тиску від звукового сигналу становить на відстані 1 метра80дБ(A). Не тримайте лазерний приймач близько до вуха! Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)142 | Українська

Вставлення/заміна батарейок При експлуатації лазерного приймача рекомендується використовувати виключно лужно-марганцеві батареї. Притисніть фіксатор (15) секції для батарейок назовні і підніміть кришку секції для батарейок (14). Встроміть батарейки. При цьому звертайте увагу на правильну направленість полюсів, як це показано на кришці секції для батарейок. Якщо заряд батареї низький, починає блимати індикатор стану(3). Працювати з лазерним приймачем можна ще приблизно впродовж 2год. Міняйте відразу всі батарейки. Використовуйте лише батарейки одного виробника і з однаковою ємністю. u Виймайте батарейки з лазерного приймача, якщо тривалий час не будете користуватися ним. У разі тривалого зберігання в лазерному приймачі батарейки можуть кородувати і саморозряджатися.

Початок роботи u Захищайте лазерний приймач від вологи та прямих сонячних променів. u Не допускайте впливу на лазерний приймач екстремальних температур або температурних перепадів. Наприклад, не залишайте його надовго в автомобілі. Якщо лазерний приймач зазнав впливу перепаду температур, перш ніж вмикати його, дайте йому стабілізувати свою температуру. Екстремальні температури та температурні перепади можуть погіршувати точність лазерного приймача. Встановлення лазерного приймача (див.мал.A) Розташуйте лазерний приймач на відстані принаймні5м від лінійного лазера. Переконайтеся, що на лінійному лазері активний режим приймача. Оберіть режим роботи, в якому генерується лише горизонтальна або лише вертикальна лазерна

Вказівка: Не вмикайте режим роботи з одночасним випромінюванням горизонтальної і вертикальної лазерної площини (режим роботи з перехресними лініями), оскільки це може призвести до неправильних показань стосовно висоти лазерного променя. 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsУкраїнська | 143 Розташуйте лазерний приймач так, щоб лазерний промінь досягав приймального віконця(9). Вирівняйте його так, щоб лазерний промінь проходив через приймальне віконце поперек (як зображено на малюнку). Вмикання/вимикання u При увімкненні лазерного приймача лунає гучний звуковий сигнал. З цієї причини не наближайте лазерний приймач до вух і до інших осіб. Гучний звук може пошкодити слух. Щоб увімкнути лазерний приймач, натисніть на вимикач(2). Короткочасно загоряються всі світлодіоди і лунає звуковий сигнал. Після увімкнення лазерного приймача завжди встановлюється низька гучність і «точне налаштування» точності прийому. Щоб вимкнути лазерний приймач, ще раз натисніть на вимикач(2). Перед вимкненням короткочасно загоряються всі світлодіоди і тричі лунає звуковий сигнал. Індикатор стану(3) згасне. Якщо протягом прибл. 20хвил. на лазерному приймачі не будуть натискатися будь- які кнопки і на приймальне віконце(9) протягом 20хвил. не будуть потрапляти лазерні промені, лазерний приймач для заощадження батарей автоматично вимикається. Вибір налаштування індикатора середньої лінії За допомогою кнопки настроювання точності прийому(1) можна налаштувати, з якою точністю положення лазерного променя у приймальному віконці відображатиметься як «по центру»: – точність прийому «висока» (блимає світлодіод середньої лінії(7)), – точність прийому «невисока» (блимають світлодіодні індикатори напряму «Лазерний промінь над середньою лінією»(6) та «Лазерний промінь під середньою лінією»(8)). Індикатори напрямку Положення лазерного променя у приймальному віконці(9) відображається: – за допомогою світлодіодних індикаторів напряму «Лазерний промінь над середньою лінією»(6), «Лазерний промінь під середньою лінією»(8) або середньої лінії(7) на передньому і задньому боці лазерного приймача, – опціонально за допомогою звукового сигналу. Лазерний приймач дуже низько: якщо лазерний промінь потрапляє у верхню частину приймального віконця(9), світяться світлодіодні індикатори напряму «Лазерний промінь над середньою лінією»(6). Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)144 | Українська При увімкненому звуковому сигналі лунає сигнал на вищій частоті. Перемістіть лазерний приймач за напрямом стрілки вгору. Лазерний приймач дуже високо: якщо лазерний промінь потрапляє у нижню частину приймального віконця(9), світяться світлодіодні індикатори напряму «Лазерний промінь під середньою лінією»“(8). При увімкненому звуковому сигналі лунає сигнал на нижчій частоті. Перемістіть лазерний приймач за напрямом стрілки донизу. Лазерний приймач посередині: якщо лазерний промінь проходить крізь приймальне віконце(9) на висоті позначки середини(12), світяться світлодіодні індикатори середньої лінії(7). При увімкненому звуковому сигналі лунає постійний сигнал. Звуковий сигнал для індикації лазерного променя Для індикації положення лазерного променя в приймальному віконці (9) можна увімкнути звуковий сигнал. Ви можете змінити гучність або вимкнути звуковий сигнал. Для зміни або вимкнення звукового сигналу натисніть кнопку «Звуковий сигнал»(4). При слабкій гучності лунає короткий звуковий сигнал та починає світитися світлодіод середньої лінії(7), при сильній гучності лунає короткий звуковий сигнал та починають світитися світлодіодні індикатори напряму(6), (7) та(8), якщо звуковий сигнал вимикається, світлодіодні індикатори згасають. Незалежно від налаштованої сили звукового сигналу при кожному натисканні кнопки на лазерному приймачі в знак підтвердження лунає слабкий короткий звуковий сигнал. Вказівки щодо роботи

За допомогою позначки середини(12) справа і зліва на лазерному приймачі можна позначати положення лазерного променя, якщо він проходить через середину приймального віконця (9). Слідкуйте за тим, щоб лазерний приймач під час позначення знаходився точно вертикально (при горизонтальному лазерному промені) або точно горизонтально (при вертикальному лазерному промені), інакше зарубки не будуть точно розташовані відносно лазерного променя. Монтаж за допомогою магніту (див.мал.B) Якщо немає потреби в дуже міцному закріпленні, лазерний приймач можна прикріпити за допомогою магнітів(10) до сталевих частин. 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsУкраїнська | 145 Технічне обслуговування і сервіс Технічне обслуговування і очищення Тримайте лазерний приймач завжди у чистоті. Не занурюйте лазерний приймач у воду або інші рідини. Витирайте забруднення вологою м’якою ганчіркою. Не використовуйте жодних миючих засобів або розчинників. Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Адреси інших сервісних центрів наведено нижче: www.bosch-pt.com/serviceaddresses Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)146 | Қазақ

Лазерний приймач, приладдя й упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте лазерні приймачі і батарейки в побутове сміття! Лише для країнЄС: Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство лазерні приймачі, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/EC несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим
