LIETOŠANAS INSTRUKCIJA LR 6 Professional BOSCH

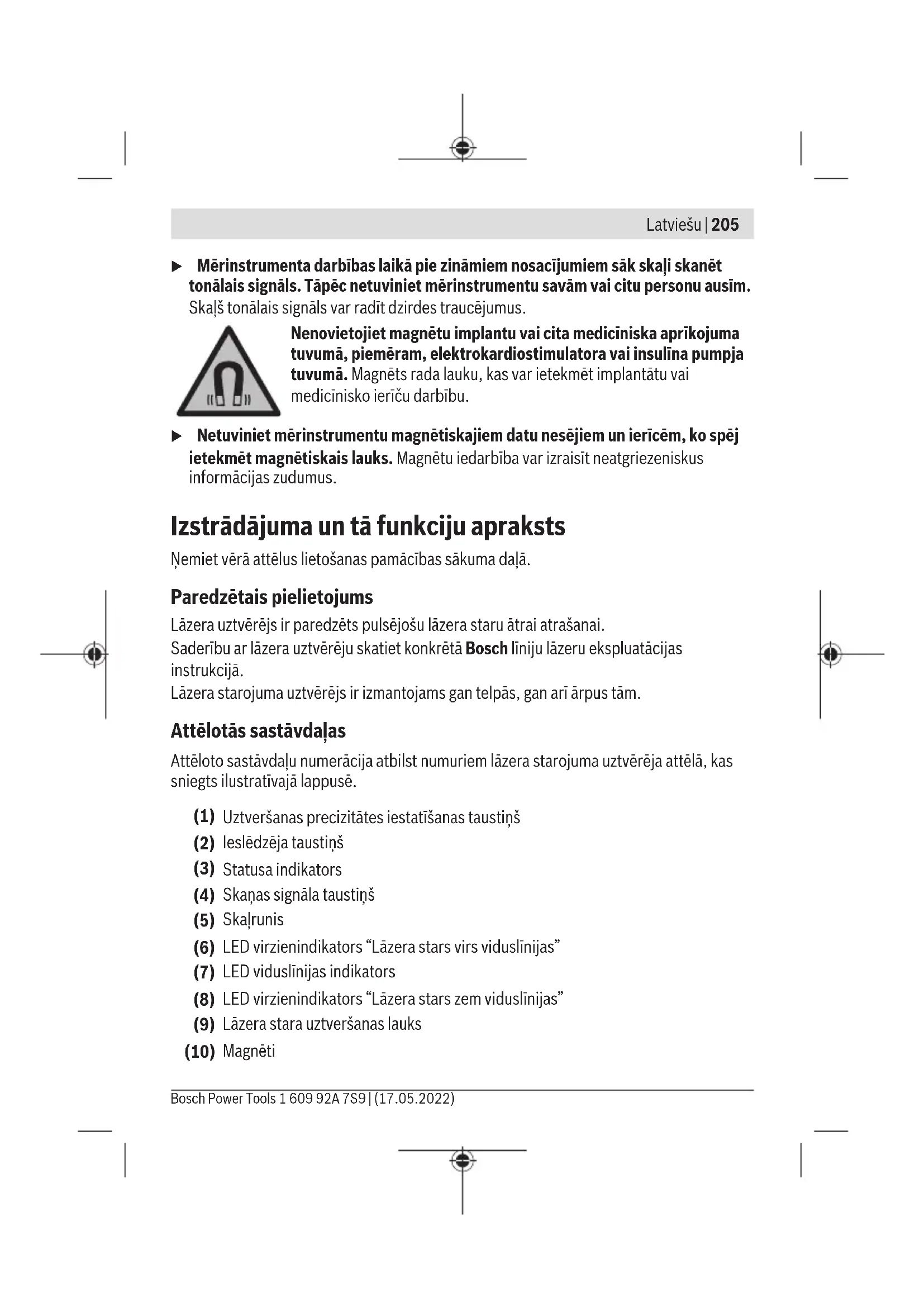

(1608M00C1L) (17) Turētāja pagriežamais rokturis

(19) Turētāja fiksators

(20) Fiksatora atbrīvošanas spiežampoga

(21) Viduslīnijas atsauce pie turētāja

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie parametri Lāzera uztvērējs LR 6 Izstrādājuma numurs 3 601 K69 H.. Darbības tālums

Uztveršanas leņķis 90° Uztveršanas precizitāte

– “augsta” ±1mm – “zema” ±3mm Darba temperatūra –10°C…+50°C Glabāšanas temperatūra –20°C…+70°C Maks. darba augstums virs atskaites līmeņa 2000m Maks. relatīvais gaisa mitrums 90% Piesārņojuma pakāpe atbilstīgi standartam IEC61010-1

Baterijas 2×1,5V LR3(AAA) Aptuvenais darbības laiks 30h Svars atbilstīgi EPTA-Procedure 01:2014 0,12kg 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsLatviešu | 207 Lāzera uztvērējs LR 6 Izmēri (garums×platums×augstums) 69×28×123mm Aizsardzības klase IP54 (putekļdrošs un šļakatdrošs) A) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības tālums var samazināties.

X: maksimālais darbības tālums darbam ar lāzera uztvērēju atbilst izmantotāBosch līniju lāzera lietošanas pamācībā norādītajiem datiem C) Atkarībā no attāluma starp lāzera starojuma uztvērēju un līniju lāzeru D) Parasti ir vērojams tikai elektronenevadošs piesārņojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādīšanās. Jūsu lāzera starojuma uztvērēju var identificēt pēc sērijas numura (13), kas norādīts marķējuma plāksnītē. Informācija par troksni Pēc raksturlīknes A izsvērtais skaņas signāla radītā skaņas spiediena līmenis viena metra attālumā ir80dB(A). Netuviniet lāzera uztvērēju ausīm! Montāža Bateriju ievietošana/nomaiņa Lāzera starojuma uztvērēja darbināšanai ieteicams izmantot sārma-mangāna bateriju. Pavelciet uz āru bateriju nodalījuma vāciņa fiksatoru (15) un atveriet bateriju nodalījuma vāciņu (14). Ievietojiet nodalījumā baterijas. Ievērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota uz bateriju nodalījuma vāciņa. Ja statusa indikators(3) sāk mirgot, baterijas ir nolietojušās. Ar lāzera uztvērēju vēl iespējams strādāt aptuveni 2h. Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību. u Ja lāzera starojuma uztvērējs netiek lietots ilgāku laiku, izņemiet no tā baterijas. Ja baterijas ilgāku laiku glabājas lāzera starojuma uztvērējā, var notikt to korozija vai pašizlāde. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)208 | Latviešu Lietošana Uzsākot lietošanu u Sargājiet lāzera starojuma uztvērēju no mitruma un tiešiem saules stariem. u Nepakļaujiet lāzera starojuma uztvērēju ekstremālām temperatūrām vai temperatūras svārstībām. Neatstājiet to ilgāku laiku automašīnā. Pie straujām temperatūras izmaiņām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet lāzera starojuma uztvērēja lietošanu. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz lāzera starojuma uztvērēju var nelabvēlīgi ietekmēt tā precizitāti. Lāzera uztvērēja uzstādīšana (skat. attēluA) Novietojiet lāzera uztvērēju vismaz5m attālumā no līniju lāzera. Pārliecinieties, ka līniju lāzera uztveršanas režīms ir aktīvs. Izvēlieties darba režīmu, kurā tiek izveidota vai nu tikai viena horizontāla, vai viena vertikāla lāzera plakne. Piezīme. Neizvēlieties tādu darba režīmu, kurā tiek vienlaicīgi veidota līmeniska un stateniska lāzera stara pārvietošanās plakne (krustlīniju režīms), jo šādā gadījumā var rasties lāzera stara augstuma indikācijas kļūda. Novietojiet lāzera starojuma uztvērēju tā, lai lāzera stars var aizsniegt uztveršanas lauku(9). Novietojiet tā, lai lāzera stars šķērsotu uztveršanas lauku šķērsām (kā parādīts attēlā). Ieslēgšana un izslēgšana u Ieslēdzot lāzera starojuma uztvērēju, atskan skaļš signāls. Tāpēc netuviniet lāzera starojuma uztvērēju savām vai citu personu ausīm. Skaļš tonālais signāls var radīt dzirdes traucējumus. Lai ieslēgtu lāzera uztvērēju, nospiediet ieslēdzēja taustiņu(2). Īslaicīgi iedegas visi LED indikatori un atskan signāls. Pēc lāzera uztvērēja ieslēgšanas vienmēr tiek iestatīts zems signāla skaļums un izvēlēts precizitātes iestatījums “Precīzs”. Lai izslēgtu mērinstrumentu, no jauna nospiediet ieslēdzēja taustiņu(2). Pirms izslēgšanas īslaicīgi iedegas visi LED indikatori un atskan trīs skaņas signāli. Statusa indikators(3) nodziest. Ja apm. 20min netiek nospiests neviens lāzera starojuma uztvērēja taustiņš un ja uztveršanas lauku(9) 20min nesasniedz lāzera stars, tad lāzera starojuma uztvērējs automātiski izslēdzas, lai saudzētu baterijas. 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsLatviešu | 209 Viduslīnijas indikācijas iestatījumi Ar uztveršanas precizitātes iestatīšanas taustiņu(1) var izvēlēties, ar kādu precizitāti lāzera stara atrašanās uz uztveršanas lauka tiek fiksēta kā “vidus” stāvoklis: – uztveršanas precizitāte “Precīzs” (mirgo viduslīnijas LED(7)), – uztveršanas precizitāte “Aptuvens” (mirgo LED virzienindikatori “Lāzera stars virs viduslīnijas”(6) un “Lāzera stars zem viduslīnijas”(8)). Virziena indikatori Lāzera stara atrašanās vieta uztveršanas laukā(9) tiek parādīta šādi: – ar LED virzienindikatoriem “Lāzera stars virs viduslīnijas”(6), “Lāzera stars zem viduslīnijas”(8) vai viduslīnija(7) lāzera uztvērēja priekšpusē un mugurpusē, – pēc izvēles ar skaņas signāla palīdzību. Lāzera uztvērējs pārāk zemu: ja lāzera stars šķērso uztveršanas lauka(9) augšējo daļu, deg LED virzienindikatori “Lāzera stars virs viduslīnijas”(6). Ja ir ieslēgts skaņas signāls, skan augstas frekvences signāls. Pārvietojiet lāzera uztvērēju augšup, kurp norāda virzienindikatora bulta. Lāzera uztvērējs pārāk augstu: ja lāzera stars šķērso uztveršanas lauka(9) apakšējo daļu, deg LED virzienindikatori “Lāzera stars zem viduslīnijas”(8). Ja ir ieslēgts skaņas signāls, skan zemas frekvences signāls. Pārvietojiet lāzera uztvērēju lejup, kurp norāda virzienindikatora bulta. Lāzera uztvērējs vidū: ja lāzera stars šķērso uztveršanas lauku(9) vidējās atzīmes augstumā(12), tad deg viduslīnijas LED diodes(7). Ja ir ieslēgts skaņas signāls, tas skan nepārtraukti. Tonālā signāla izmantošana lāzera stara stāvokļa noteikšanai Lāzera stara augstuma noteikšanai attiecībā pret mērinstrumenta uztveršanas lauku(9) var izmantot arī tonālo signālu. Jūs varat mainīt skaļumu vai izslēgt signālu. Lai pārslēgtu vai izslēgtu skaņas signālu, nospiediet skaņas signāla taustiņu(4). Ja skaļuma līmenis ir zems, atskan īss skaņas signāls un iedegas viduslīnijas LED(7); ja skaļuma līmenis ir augsts, atskan īss skaņas signāls un iedegas LED virzienindikatori(6), (7) un(8); ja skaņas signāls ir izslēgts, LED indikatori nodziest. Neatkarīgi no skaņas signāla iestatījumiem pēc jebkura lāzera uztvērēja taustiņa nospiešanas kā apstiprinājums atskan īss, kluss skaņas signāls. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)210 | Latviešu Norādījumi par darbu Marķēšana Lāzera uztvērēja kreisajā un labajā pusē pret vidus atzīmi(12) var atzīmēt lāzera stara pozīciju, kad tas šķērso uztveršanas lauka(9) vidusdaļu. Pievērsiet uzmanību tam, lai marķējot lāzera starojuma uztvērējs būtu izlīdzināts precīzi vertikāli (ja lāzera stars ir horizontāls) vai horizontāli (ja lāzera stars ir vertikāls), jo pretējā gadījumā var rasties marķējuma nobīde attiecībā pret lāzera staru. Stiprināšana ar magnētu palīdzību (attēlsB) Ja nav obligāti nepieciešams īpaši noturīgs stiprinājums, lāzera starojuma uztvērēju var nostiprināt uz tērauda konstrukciju virsmas ar magnētu (10) palīdzību. Apkalpošana un apkope Apkalpošana un tīrīšana Vienmēr uzturiet lāzera starojuma uztvērēju tīru. Nemērciet lāzera starojuma uztvērēju ūdenī vai citos šķidrumos. Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsLietuvių k. | 211 Papildu klientu apkalpošanas dienesta adreses skatiet šeit: www.bosch-pt.com/serviceaddresses Atbrīvošanās no nolietotajiem izstrādājumiem Lāzera starojuma uztvērējs, piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā. Neizmetiet lāzera uztvērēju sadzīves atkritumu tvertnē! Tikai EK valstīm. Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi lāzera starojuma uztvērēji un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ. Lietuvių k. Saugos nuorodos Būtina perskaityti visus nurodymus ir jų laikytis. Jei matavimo prietaisas naudojamas nesilaikant pateiktų nuorodų, gali būti pa- kenkta matavimo prietaise integruotiems apsauginiams įtaisams. IŠSAUGOKITE ŠIUOS NURODYMUS. u Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti. u Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dul- kės arba susikaupę garai. u Matavimo prietaisui veikiant, esant tam tikroms sąlygoms, siunčiami stiprūs gar- siniai signalai. Todėl matavimo prietaisą laikykite toliau nuo savo ir kitų žmonių klausos organų. Garsus signalas gali pakenkti klausai. Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)212 | Lietuvių k. Magneto nelaikykite arti implantų ir kitokių medicinos prietaisų, pvz., širdies stimuliatorių arba insulino pompų. Magnetas sukuria lauką, kuris gali pakenkti implantų ir medicinos prietaisų veikimui. u Matavimo prietaisą laikykite toliau nuo magnetinių laikmenų ir magneto po- veikiui jautrių prietaisų. Dėl magnetų poveikio duomenys gali negrįžtamai dingti. Gaminio ir savybių aprašas Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje. Naudojimas pagal paskirtį Lazerio spindulio imtuvas yra skirtas pulsuojančiam lazerio spinduliui greitai surasti. KurisBosch linijinis lazerinis nivelyras yra tinkamas naudoti su lazerio spindulio imtuvu, rasite linijinio lazerinio nivelyro naudojimo instrukcijoje. Lazerio spindulio imtuvas yra skirtas naudoti darbui viduje ir lauke. Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka lazerio spindulio imtuvo schemos nume- rius. (1) Imtuvo jutiklio tikslumo nustatymo mygtukas (2) Įjungimo-išjungimo mygtukas (3) Būsenos indikatoriai (4) Garsinio signalo mygtukas (5) Garsiakalbis (6) Šviesadiodis krypties indikatorius „Lazerio spindulys virš vidurio linijos“ (7) Šviesadiodis vidurio linijos indikatorius (8) Šviesadiodis krypties indikatorius „Lazerio spindulys žemiau vidurio linijos“ (9) Lazerio spindulio imtuvo zona (10) Magnetai (11) Kreipiamasis griovelis laikikliui (12) Vidurinė žymė (13) Serijos numeris 1 609 92A 7S9 | (17.05.2022) Bosch Power ToolsLietuvių k. | 213 (14) Baterijų skyriaus dangtelis (15) Baterijų skyriaus dangtelio fiksatorius (16) Laikiklis
