用户手册 LR 6 Professional BOSCH

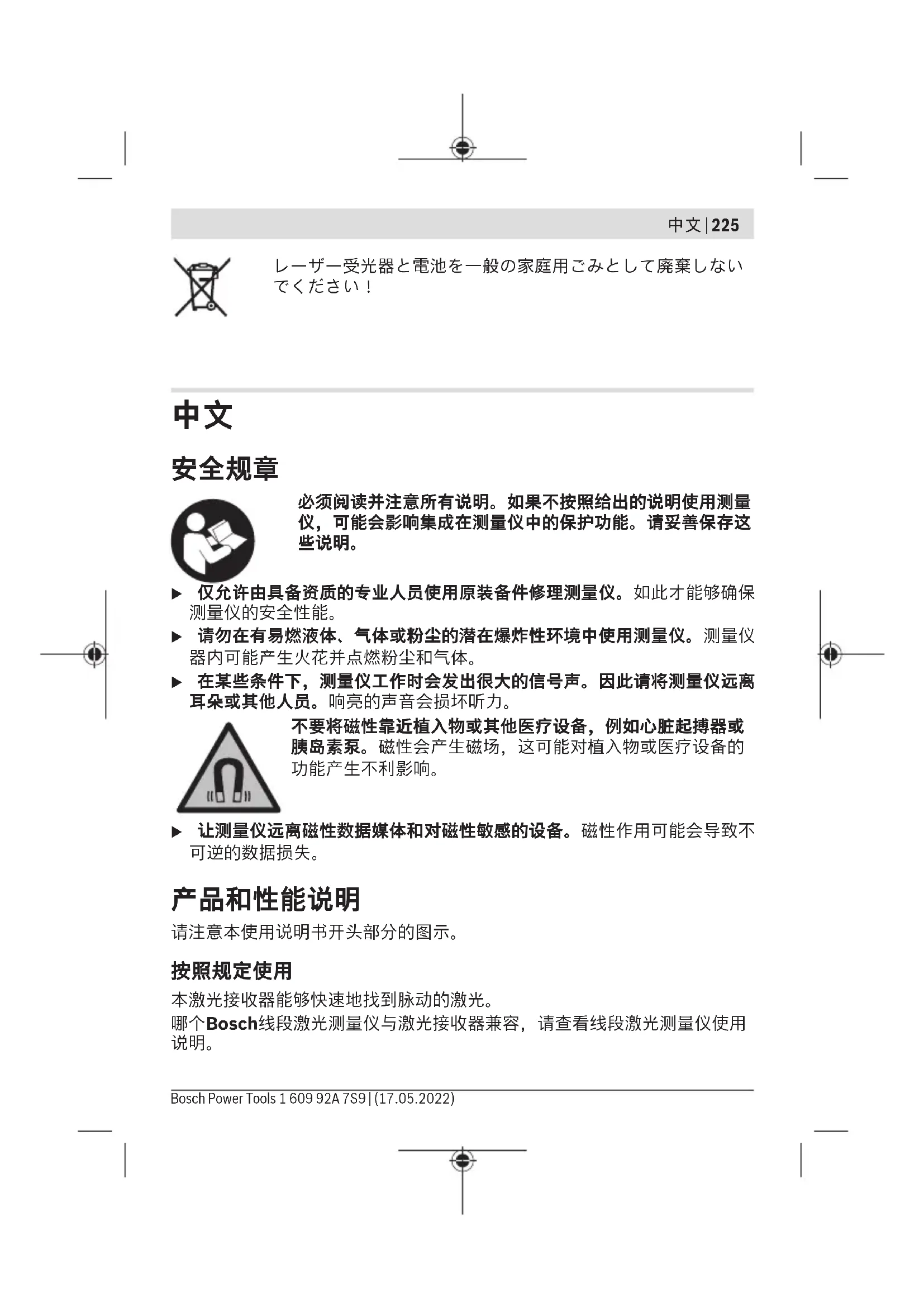

必须阅读并注意所有说明。如果不按照给出的说明使用测量 仪，可能会影响集成在测量仪中的保护功能。请妥善保存这

u 仅允许由具备资质的专业人员使用原装备件修理测量仪。如此才能够确保 u 请勿在有易燃液体、气体或粉尘的潜在爆炸性环境中使用测量仪。测量仪 器内可能产生火花并点燃粉尘和气体。 u 在某些条件下，测量仪工作时会发出很大的信号声。因此请将测量仪远离 耳朵或其他人员。响亮的声音会损坏听力。 不要将磁性靠近植入物或其他医疗设备，例如心脏起搏器或 胰岛素泵。磁性会产生磁场，这可能对植入物或医疗设备的

u 让测量仪远离磁性数据媒体和对磁性敏感的设备。磁性作用可能会导致不

本激光接收器能够快速地找到脉动的激光。 哪个Bosch线段激光测量仪与激光接收器兼容，请查看线段激光测量仪使用

Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)226 | 中文 激光接收器适合在户内、户外使用。

机件的编号和激光接收器详解图上的编号一致。 (1)

a) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有

–20摄氏度至+70摄氏度 基准高度以上的最大使用高度 2000米

EPTA-Procedure 01:2014 0.12公斤 尺寸（长 × 宽 × 高） 69×28×123毫米

IP54（防尘、防溅） A) 工作范围可能会因为环境条件不利（比如阳光直射）而缩小。 B) X：根据所使用的Bosch线段激光测量仪的使用说明，使用激光接收器工作时的最

C) 取决于激光接收器和线段激光测量仪之间的距离 D) 仅出现非导电性污染，不过有时会因凝结而暂时具备导电性。 型号铭牌上的序列号(13)用于唯一识别您的激光接收器。

建议使用碱性电池运行本激光接收器。 向外拉动电池盒盖的止动件(15)，然后翻开电池盒盖(14)。装入电池。 根据电池盒盖上的图示，注意电极是否正确。 如果电池电量低，状态指示灯(3)开始闪烁。还可以使用激光接收器再工作2

务必同时更换所有的电池。请使用同一制造厂商所生产的相同容量电池。 Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)228 | 中文 u 长时间不用时，请将电池从激光接收器中取出。在长时间存放于激光接收 器中的情况下，电池可能会腐蚀以及自行放电。

u 激光接收器必须远离湿气和直接的日照。 u 请勿在极端温度或温度波动较大的情况下使用激光接收器。比如请勿将激 光接收器长时间放在汽车内。如果激光接收器先后曝露在温差相当大的环 境中，必须先等待激光接收器的温度恢复正常后再使用仪器。如果激光接 收器曝露在极端的气候下或温差相当大的环境中，会影响仪器的测量准确

安放激光接收器（见图A） 请在离线段激光测量仪至少5米的地方安放激光接收器。确保线段激光测量 仪上的接收模块已激活。请选择只生成一个水平或一个垂直激光层的运行模

提示：请勿选择同时生成水平和垂直激光面的运行方式（交叉线模式），否 则会出现错误的激光束高度读数。 放置好激光接收器，使激光束可以投射至接收面(9)。适当调整接收器，让 激光束横向扫过接收面（如图所示）。

u 激光接收器接通时会发出一个较大的信号音。因此在接通时请让激光接收 器远离耳朵或其他人员。响亮的声音会损坏听力。 如要接通激光接收器，请按压电源开关(2)。所有LED指示灯短暂亮起并且

接通激光接收器后，总是默认设置为低音量和“精密”接收精度。 如要关闭激光接收器，请重新按压电源开关(2)。在关闭仪器之前，所有 LED会短暂亮起并响起三声信号音。状态指示灯(3)熄灭。 如果约20分钟不按压激光接收器上的任何按键而且接收面(9)20分钟内没有 接收到激光束，激光接收器会自动关闭以节约电池。

用接收精度设置按键(1)可以确定激光束在接收面上的“中间”位置以什么

– “精密”接收精度（LED中线(7)闪烁）， 1 609 92A 7S9 | (17.05.2022) Bosch Power Tools中文 | 229 – “粗略”接收精度（LED方向指示灯“激光束高于中线”(6)和“激光束 低于中线”(8)闪烁）。

激光束在接收面(9)上的位置显示如图： – 可以选择通过LED方向指示灯“激光束高于中线”(6)、“激光束低于中 线”(8)或激光接收器正面和背面上的中线(7)， – 也可以选择通过信号音。 激光接收器太低：如果激光束照到接收面的上半部(9)，则LED方向指示 灯“激光束高于中线”(6)亮起。 在激活了信号音的情况下，响起一个高频信号。 将激光接收器朝箭头方向向上移。 激光接收器太高：如果激光束照到接收面(9)的下半部，则LED方向指示 灯“激光束低于中线”(8)亮起。 如果激活了信号音，会响起一声低频信号。 将激光接收器朝箭头方向向下移。 激光接收器处于中间：如果激光束照到位于中央记号线(12)高度的接收面 (9)，则LED中线(7)亮起。 在激活了信号音的情况下，响起一个持续声。

激光束在接收面(9)上的位置可通过信号音显示。 您可以更改信号音的强度或关闭信号音。 要切换或关闭信号音，按压信号音按键(4)。低音量时响起一个短促的信号 音，并且LED中线(7)亮起，高音量时响起一个短促的信号音，并且LED方 向指示灯(6)、(7)和(8)亮起，信号音关闭时LED指示灯熄灭。 与信号声的设置无关，每次按压激光接收器上的一个按键都会发出一个短促 的低音量声音进行确认。

当激光束在接收面(9)的中间移动时，可在激光接收器的左右侧中央记号线 (12)上标记激光束的位置。 注意，标记时必须确定激光接收器已经做好垂直找平（在接收水平激光时） 或水平找平（在接收垂直激光时）的工作，否则所做的记号与实际的激光位

用磁铁固定（见图B） 如果不一定需要牢固固定，可将激光接收器用磁铁(10)吸附在钢制部件上。 Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)230 | 中文

请始终保持激光接收器的洁净。 不要将激光接收器浸入水或其他液体中。 使用潮湿，柔软的布擦除仪器上的污垢。切勿使用任何清洁剂或溶剂。

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备 件的展开图纸和信息也可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。 询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：(0571)8887 5566 / 5588 传真：(0571)8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com www.bosch-pt.com.cn

Robert Bosch Power Tools GmbH 罗伯特·博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

必须使用符合环保要求的方式处理废弃的激光接收器、附件和包装材料。 请勿将激光接收器和电池/蓄电池扔到生活垃圾里！ 1 609 92A 7S9 | (17.05.2022) Bosch Power Tools繁體中文 | 231

您必須完整詳讀本說明書並確實遵照其內容。若未依照現有 之說明內容使用測量工具，測量工具內部所設置的防護措施 可能無法發揮應有功效。請妥善保存本說明書。 u 本測量工具僅可交由合格的專業技師以原廠替換零件進行維修。如此才能 夠確保本測量工具的安全性能。 u 請不要在存有易燃液體、氣體或粉塵等易爆環境下操作本測量工具。測量 工具內部產生的火花會點燃粉塵或氣體。 u 在某些情況下，測量工具運轉時會發出高分貝的聲音訊號。因此，請保持 測量工具遠離耳邊及其他人員。高音量可能造成聽力受損。 磁鐵不得接近植入裝置或諸如心律調節器或胰島素幫浦等其 他醫療器材。 磁鐵形成的磁場可能干擾植入裝置或醫療器材

u 請讓測量工具遠離磁性資料儲存裝置和易受磁場干擾的高靈敏器材。磁鐵 所形成的磁場可能造成無法挽救的資料遺失。

本雷射接收器能夠快速地找到脈衝雷射光束。 如欲瞭解有哪些Bosch 雷射墨線儀與本雷射接收器規格相容，請參考雷射

機件的編號和雷射接收器詳解圖上的編號一致。 (1)

(6) 「雷射光束位於中心線上方」LED 方向指示器 (7) LED 中心線 (8) 「雷射光束位於中心線下方」LED 方向指示器 (9)

a) 圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有

–20°C…+70°C 從基準點高度算起的最大可測量高度 2000m

90% 依照 IEC61010-1，污染等級為

IP54（防塵防潑濺） A) 工作範圍在不利的環境條件下（例如陽光直射），工作範圍將縮小。 B) X：使用雷射接收器並且遵照所使用之Bosch 雷射墨線儀的操作說明書時可達到

C) 取決於雷射接收器與雷射墨線儀的間距 D) 只產生非傳導性污染，但應預期偶爾因水氣凝結而導致暫時性導電。 從產品銘牌的序號 (13) 即可確定您的雷射接收器機型。

建議使用鹼錳電池來驅動本雷射接收器。 將電池盒蓋的鎖扣 (15) 往外側拉，然後掀開電池盒蓋 (14)。裝入電池。 此時請您注意是否有依照電池盒蓋上的電極標示正確放入。 電池快沒電時，狀態指示器(3) 便會開始閃爍。此時雷射接收器時還可繼續 運作大約 2小時左右。 務必同時更換所有的電池。請使用同一製造廠商，容量相同的電池。 u 長時間不使用時，請將取出雷射接收器中的電池。電池可能因長時間存放 於雷射接收器中不使用而自行放電。

u 不可以讓濕氣滲入雷射接收器中，也不可以讓陽光直接照射。 Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)234 | 繁體中文 u 勿讓雷射接收器暴露於極端溫度或溫度劇烈變化的環境。例如請勿將它長 時間放在車內。雷射接收器歷經較大溫度起伏時，請先讓它回溫後再使 用。如果雷射接收器曝露在極端的氣候下或溫差相當大的環境中，會影響

架設雷射接收器（請參考圖A） 請您將雷射接收器豎立在與雷射接收器相隔至少5公尺的位置上。請確認雷 射墨線儀上的接收模式已啟用。請選用僅發射出單一水平或垂直雷射平面的

提示：請勿選用同時射出水平及垂直雷射平面的操作模式（十字線模式）， 否則所顯示的雷射光束高度可能錯誤。 請調整雷射接收器的位置，使雷射光束能對準接收區(9)。適度地調整儀器 讓雷射橫向穿過接收區（如圖所示）。

u 啟動雷射接收器時，您會聽見一個很響的聲音訊號。因此，啟動時請保持 雷射接收器遠離耳邊及其他人員。高音量可能造成聽力受損。 若要啟動雷射接收器，請按一下開關按鈕 (2)。所有 LED 燈將全部亮起一下 後消失，並聽見機器發出一個聲音訊號。 雷射接收器啟動後，音量一律設為低音量，而接收準確度也是一律設為

若要關閉雷射接收器，請再按一次電源按鈕(2)。儀器關閉之前，所有 LED 燈會快閃一下並且發出三個聲音訊號。狀態指示器(3) 變暗。 若您未在雷射接收器上按下任一按鍵的時間已長達20分鐘左右，且雷射光 束也已有20分鐘不曾進入接收區(9) 內，則雷射接收器將自動關機，以維

您可利用接收準確度設定按鈕(1) 來設定，雷射光束位置認定為在接收區內 「置中」時所使用的準確度： – 接收準確度「高」（LED 中心線(7) 閃爍）， – 接收準確度「低」（「雷射光束位於中心線上方」(6) 和「雷射光束位於 中心線下方」(8) LED 方向指示器閃爍）。

雷射光束在接收區 (9) 內的位置透過下列方式表示： – 雷射接收器正面及背面上的「雷射光束位於中心線上方」(6)、「雷射光 束位於中心線下方」(8) LED 方向指示器，或是中心線(7)， – 另外還可選擇是否要以聲音訊號來示意。 1 609 92A 7S9 | (17.05.2022) Bosch Power Tools繁體中文 | 235 雷射接收器太低：雷射光束穿越過接收區的上半部(9) 時，「雷射光束位於 中心線上方」LED 方向指示器(6) 隨即亮起。 聲音訊號功能啟動時，將發出高頻聲音訊號。 請沿箭頭方向將雷射接收器往上移。 雷射接收器太高：雷射光束穿越過接收區的下半部(9) 時，「雷射光束位於 中心線下方」LED 方向指示器(8) 隨即亮起。 聲音訊號功能啟動時，將發出低頻聲音訊號。 請沿箭頭方向將雷射接收器往下移。 雷射接收器位於正中央：雷射光束穿越過接收區(9) 中心點記號(12) 的高 度時，LED 中心線 (7) 隨即亮起。 聲音訊號功能啟動時，將發出持續音。 示意雷射光束位置的聲音訊號 雷射光束在接收區 (9) 上的位置可透過聲音訊號來示意。 您可以變更聲音訊號的音量或關閉聲音訊號。 若要切換聲音或關閉聲音訊號功能，請按聲音訊號按鈕(4)。如果聽見一個 短促的聲音訊號而且 LED 中心線(7) 亮燈，表示已設為低音量；如果同樣 聽見一個短促的聲音訊號但看到的是 LED 方向指示器(6)、(7) 以及(8) 亮 燈，表示已設為高音量；如果所有 LED 指示器全部熄滅，則表示您已關掉

不管有無開啟聲音訊號功能，只要按下雷射接收器上的任何按鍵進行功能確 認，它都會發出一道短暫的低音量聲音訊號。

當雷射光束穿過接收區(9) 中心點時，您可利用雷射接收器上左右兩側的中 心點記號(12) 標示雷射光束的位置。 請注意：進行標示時，雷射接收器應要精準調成垂直（使用水平雷射光束 時）或水平（使用垂直雷射光束時），否則記號會與雷射光束發生錯位。 使用磁鐵固定（請參考圖 B） 如果沒有要求必須採取牢靠的固定方式，您可以利用磁鐵(10) 將本雷射接

雷射接收器必須隨時保持清潔。 Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)236 | 繁體中文 不可以把雷射接收器放入水或其他的液體中。 使用柔軟濕布擦除儀器上的污垢。切勿使用清潔劑或溶液。 顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問 題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上 10 位數的

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02)77342588 傳真: (02)25161176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

必須以符合環保要求的方式處理廢棄的雷射接收器、配件和包裝材料。 不得將雷射接收器與電池當成一般垃圾丟棄！ 1 609 92A 7S9 | (17.05.2022) Bosch Power Tools한국어 | 237
