BRUKSANVISNING LR 6 Professional BOSCH

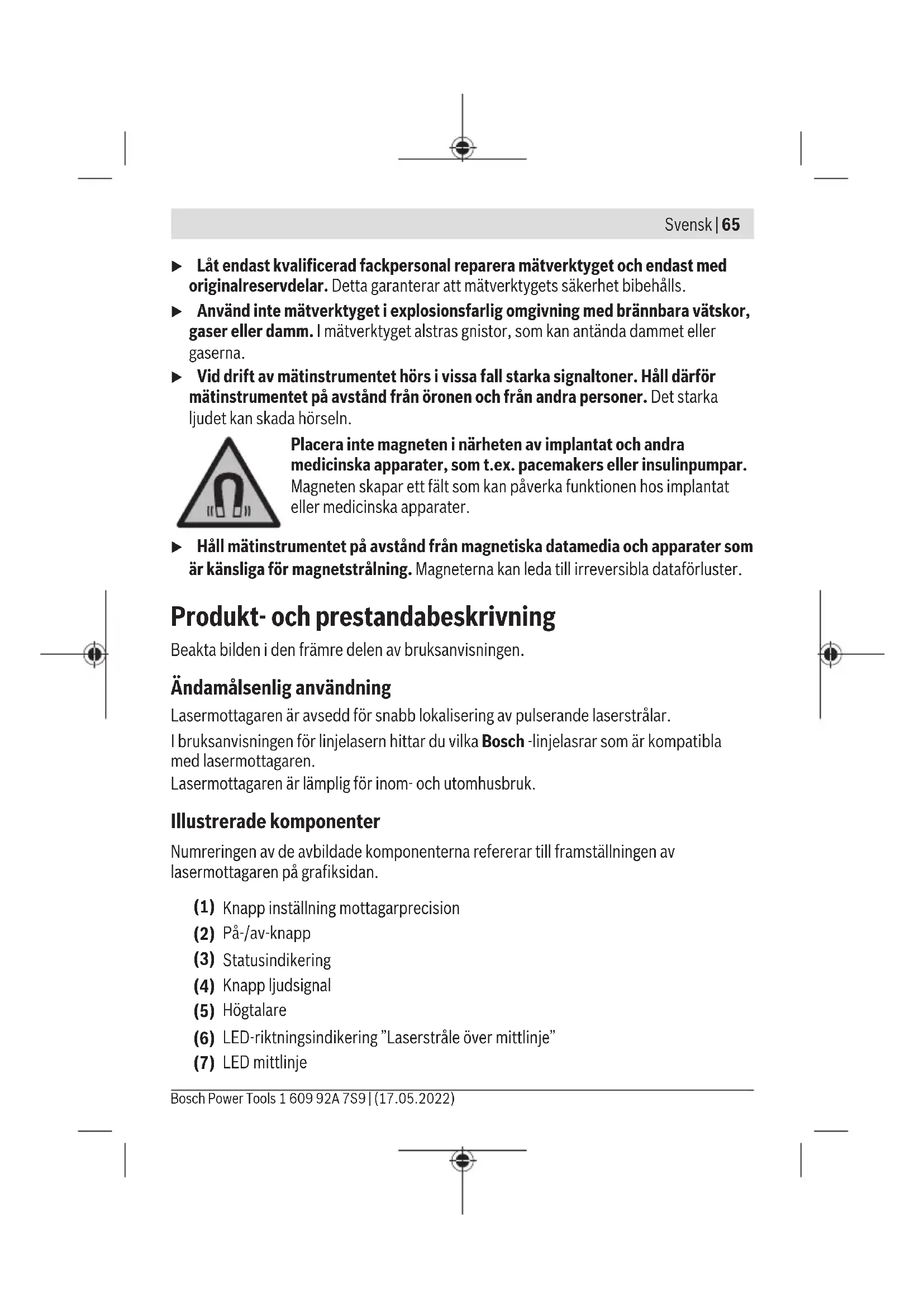

Samtliga anvisningar skälas och beaktas. Om matverktyget inte används i enlighet med de foreliggande instruktionerna, kan de inbyggda skyddsmekanismerna i matverktyget paverkas. FÖRVARA DESSA ANVISNINGAR FOR FRAMTIDA BRUK.

Lat endast kvalificerad fackpersonal reparera matverktyget och endast med originalreservdilar. Detta garantar er att matverktygets sakerhet bibehalls.
Använd inte matverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. I matverktyget alstras gnistor, som kan antanda dammet aller gaserna.
Vid drift av matinstrumentet hors i vissa fall starka signaltoner. Håll dārfor matinstrumentet på avständ frän öronen och frän andra personer. Det starka ljudet kan skada hörseln.

Placera inte magneten i narheten av implantat och andra medicinska apparater, som t.ex. pacemakers aller insulinpumper. Magneten skapar ett falt som kan paverka Funktionen hos implantat aller medicinska apparater.

Häll matinstrumentet på avständ frän magnetiska datamedia och apparater som ar känsliga für magnetstrålning. Magneterna kan leda till irreversibla dataforluster.

Produkt- och prestandabeskrivning

Beakta bilden i den främre delen av bruksanvisingen.

Ändamälsenlig användning

Lasermottagaren ar avsedd for snabb lokalisering av pulserande laserstralar. I bruksanvisingen for linjelasern hitter du vilka Bosch -linjelasrar som ar kompatibla med lasermotttagaren. Lasermottagaren ar lamplig for inom- och utomhusbruk.

Illustrerade komponenter

Numreringen av de avbildade componenterna refererar till framställningen av lasermottagaren på grafiksidan.

(1) Knapp inställning mottagarprecision
(2) På-/av-knapp
(3) Statusindikering
(4) Knapp ljudsignal
(5) Hogtalare
(6) LED-riktningsindikering "Lasersträde over mittlinje"
(7)LEDmittlinje

Bosch Power Tools 1 609 92A 7S9 | (17.05.2022)

66 | Svensk

(8) LED-riktningsindikering "Lasersträle under mittlinje"
(9) Mottagarfält für lasersträte

(10) Magneteter
(11) Styrspar for hallare
(12) Mittmarkering
(13) Serienummer
(14) Batterifackets lock
(15) Sparr av batterifackets lock
(16) Hållare ^a) (1 608 M00 C1L)
(17) Reglage for hällare
(18) Styrskena
(19) Arretering av hallarena
(20) Knapp for att lossa arreteringen
(21) Referens mittlinje påhallarena

a) Ibruksanvisingen avbildat och beskrivet tillbehör ingär inte i standardleveransen. I vart tillbehörssprogram beskrivs allt tillbehör som finns.

Tekniska data

Lasermottagare LR 6
Artikelnummer	3 601 K69 H..
ArbetsområdeA)	5-X mB)
Mottagarvinkel 90°
MottagarprecisionC)
- "fin" ±1 mm
- "grov" ±3 mm
Drifttemperatur -10 °C ... +50 °C
Förvaringstemperatur -20 °C ... +70 °C
Max. användningsöjd über referenschöjd 2000 m
Relativ luftfuktigkeit max. 90 %
Nersmutsningsgrad enligt IEC 61010-1 2	D)
Batterier 2 × 1,5 V LR3 (AAA)

Lasermottagare LR 6

Drifttid ca. 30 h
Vikt motsvarande	0,12 kg
EPTA-Procedure 01:2014
Mätt (längd × bredd × Höjd) 69 × 28 × 123 mm
Skyddsklass IP 54 (damm- och stänkvattenskyddad)

A) Arbetsomradet kan reduceras vid ogynnsamma omgivningsvillkor (t.ex. direkt solljus).
B) X: maximal arbetsomrade for drift med lasermottagare enigt braksanvisingen for den Boschlinjelaser som anvands
C) Beroende på avständ mellan lasermottagare och linjelaser
D) Endast en iche ledande smuts forekommcr, men som pa grund av kondens kan bl tillfalligt lende.

För entydig identifiering av aktuell lasermottagare serienumret (13) på typskylten.

Bullerinformation

Ljudsignalens A-klassificerade ljudtrycksnivå ligger på 80 dB(A) vid en meters avstand.

Häll inte lasermottagaren tatt intill orat!

Montering

Satta in/byta batterier

For lasermottagaren rekommenderar vi alkali-mangan-batterier.

Dra arreteringen (15) på batterifackets lock utåt och fäll upp batterifackets (14) lock. Sätt i batterierna.

Se till att polerna hamnar ratt enligt bilden pa batterifackets lock.

Om batterierna häller på att ta slut bördjar statusindikeringen (3) att blinka. Du kan fortssätta att arbeta med lasermottagaren i ca. 2 timmar.

Byt alltid ut alla batterier samtidigt. Använd bara batterier med sama kapacitet och frän sama tillverkare.

Ta ut batterierna ur lasermottagaren om den inte ske anvandas under en langre period. Batterierna kan korrodera och sjalvurladdas vid langtidslagring i lasermottagaren.

Drift

Driftstart

Skydda lasermottagaren mot vata och direkt solljus.
Utsatt inte lasermottagaren for extrema temperaturer erler temperaturvaxlingar. Lämna den inte under en langre tid t. ex. i bilen. Om lasermottagaren varit utsatt for storre temperaturvaxlingar lat den balanseras innan du anvander den. Vid extrem temperatur erler temperaturvaxlingar kan lasermottagarens precision paverkas menligt.

Stalla upp lasermottagaren (se bild A)

Ställ upp lasermottagaren med ett avständ på minst 5 m från linjelasern. Kontrollera att mottagarläget ar aktiv på linjelasern. Valj ett driftsätt)där endast en vagrätt eller endast en lodrat laserlinje visas.

Observera: välj inte ett driftssatt med vägrät och lodrät laserniva samtidigt (krysslaser), daß kan laserstrålens höjd felindikeras.

Placera lasermottagaren sa att laserstrålen kan na mottagarfälte (9). Rikta in den sa att laserstrålen gär tvärs genom mottagarfälte (som bilden visar).

In- och urkoppling

En kraftig ljudsignal hors vid pascaligning av lasermotttagaren. Hall darrfor lasermotttagaren pa avstand fran orat och andra personer. Det starka ljudet kan skada horseln.

For att slå pa lasermottagaren, tryck pa/p-/av-knappen (2). Alla LED-lampor tänds kort och en signal hör.

After att lasermottagaren slagits på ar alltid lagsta ljudstyrka och mottagarprecision "fin" install.

For att stänga av lasermottagaren, tryckigen på pa-/av-knappen (2). Alla LED-lamportänds kort innan avstängning och tre signaler hör. Statusindikeringen (3) slocknar.

Om ingen av lasermottagarens knappar trycks in pa ca. 20 min och ingen laserstrale narnottagarfaltet pa (9) 20 min stangs lasermottagaren av automatiskt for att skona batterierna.

Väljinstallingav symbolenmittlinje

Med knappen Inställning mottagarprecision (1) kan du fastställa med vilken precision som laserstrålens position ska visas som "mitten" i mottagarfältet: - mottagarprecision "fin" (LED-lampan mittlinje (7) blinkar),

• mottagarprecision "grov" (LED-riktningsindikeringen "Laserstråle over mittlinje" (6) och "Laserstråle under mittlinje" (8) blinkar).

Riktningsindikeringar

Positionen for laserstralen mottagarfaltet (9) visas:

• med LED-riktningsindikeringen "Laserstråle over mittlinje" (6), "Laserstråle under mittlinje" (8) resp. mittlinje (7) på fram- och baksidan av lasermottagaren,

• som alternative genom lJudsignal.

Lasermottagare for lag: om laserstralen genomloper den over halften av mottagarfaltet (9) s lyser LED-riktningsindikeringarna "Laserstrale over mittlinje" (6). Vid paslagen ljudsignal hors en signal med hog frekvens.

Flytta lasermottagaren uppət i pilens riktning.

Lasermottagare for hog: om laserstralen genomloper den undre halften av mottagarfaltet (9) s lyser LED-riktningsindikeringarna "Laserstrale under mittlinje" (8). Vid paslagen ljudsignal hors en signal med lag frekvens.

Flytta lasermottagaren neratipilens riktning.

Lasermottagare i mitten: om laserstrålen genomlöper mottagarfältet (9) i Höjd med mittmarkeringen (12), dä lyser LED-lamporna mittlinje (7).

Vid pâslagen ljudsignal hörns en fast ton.

Ljudsignal for indikering av laserstralen

Positionen für lasersträlen på mottagningsområdet (9) kan visas med en ljud signal. Du kanalandr ljudstyrkan eller avaktivera ljud signalen.

For att växla eller stänga av ljudsignalen, tryck på knappen Ljudsignal (4). Vid låg ljudstyrka hörns en kort ljudsignal och LED-mittlinjen (7) tänds, vid hög ljudstyrka hörns en kort ljudsignal och LED-riktningsindikeringarna (6), (7) och (8) tänds, vid avständig ljudsignal ar LED-lamporna släckta.

Oberoende av ljudsignalens inställning avges vid varje knappyckning pa lasermottagaren en kort signal i lag ljudstyrka.

Arbetsanvisningar

Markera

På mittmarkeringen (12) till höger och vänster på lasermottagaren kan du markera laserstrålens position när den löper genom mitten av mottagarområdet (9).

Se till att lasermottagaren vid markingering riktas in exakt lodratt (vid vagrat laserstrale) erler vagratt (vid lodrat laserstrale), i annat fall forskjuts markeringarna i relation till laserstralen.

70 | Svensk

Fasta med magnet (se bild B)

Om ett sakt faste inte ar absolut nödvändigt kan du satta lasermottagaren på stålytor med magneter (10).

Underhäll och service

Underhäll och rengöring

Häll alltid lasermottagaren ren.

Sank inte ner lasermottagaren i vatten aller andra vatskor.

Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller loosningsmedel.

Kundtjanst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhäll avprodukter och reservdeler. Explosionsrittingar och informationer om reservdeler hittar du ocksä under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våraprodukter och tillbehören till dem.

Ange alltid vid forfrågnigar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produits typskylt.

Svenska

Lasermottagare, tillbehör och Förpackningar ska omhändertas på miljövänligt satt for atervinning.

Släng inte lasermottagare och batterier i hushàllsavfallet!

Endast for EU-länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av erler innehäller elektrisk och elektronisk utrustning och dess tillampning i nationell rätt sca forbrukade lasermottagare, och enligt det europeiska direktivet 2006/66/EG felaktiga aller forbrukade batterier, samlas in separat och tillforas en miljoanpassad avfallsshantering. Vid felaktig avfallsshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.
