Sicherheitshinweise

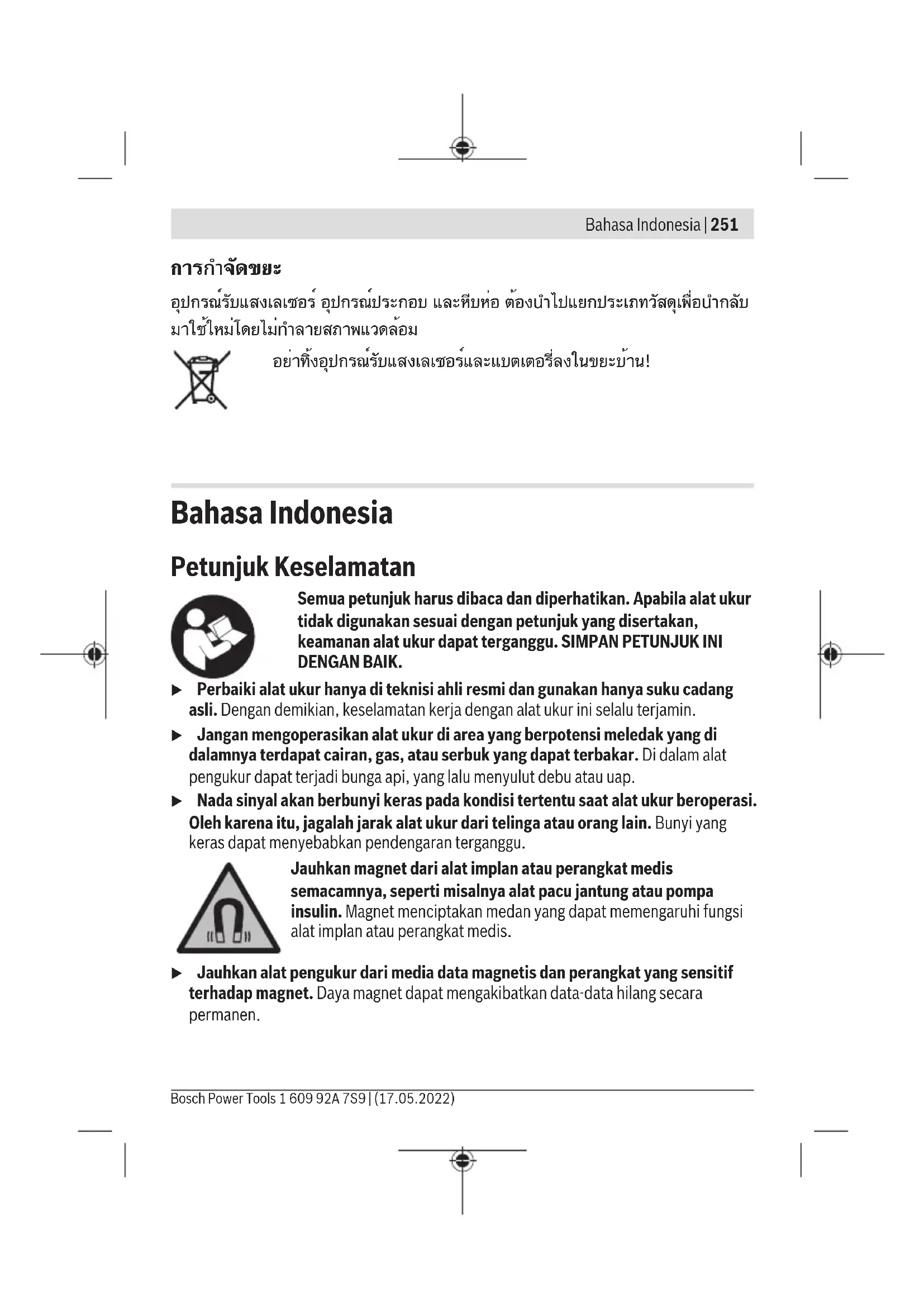

Petunjuk Keselamatan

Semua petunjuk harus dibaca dan diperhatikan. Apabilaatat ukur tidak digunakan sesuai dengan petunjuk yang disertakan, keamanan alat ukur dapat terganggu. SIMPAN PETUNJUK INI DENGAN BAIK.

Perbaiki atat ukur hari di teknis iahl resmi dan gunakan hari suku cadang asli. Dengan demikian, keselamatan kerja dengan atat ukur ini selalu terjamin.
Jangan tersebutalan atukur di area yang berpotensi meledak yang di dalamnya terdapat cairan, gas, atau serbuk yang dapat terbakar. Di dalam alat pengukur dapat terjadi bunga api, yang lalu menyulut debu atau uap.
Nada sinyal akan berbunyi keras pada kondisi tertentu saat alat ukur beroperasi. Oleh karena itu, jagalahjang akar alat ukur dari telinga ataoruang lain. Bunyi yang keras dapat mencyebabkan pendengaran terganggu.

Jauhkan magnet dari atas implan kepada perangkat meds semacamnya,seperti misalnya atas pacu jantung kepada pompa insulin.Magnet menciptakan medan yang dapat memengaruhi fungsi;. );at implan kepada perangkat meds.

Jauhkan alat pengukur dari media data magnetis dan perangkat yang sensitif terhadap magnet. Daya magnet dapat mengakibatkan data-data hilang secara permanen.

Spesifikasi Produk dan performa

Perhatikan ilustrasi yang terdapat pada bagianapan panduan pengoperasian.

Tujuan penggunaan

Penerima laser cocok untuk mencari dengan cepat sinar laser yang berkedip-kedip. Informasi mengenai laser garis Bosch yang mana yang kompatibel dengan penerima laser dapat dipereleh di panduan pengoperasian laser garis. Penerima laser cocok untuk digunakan di dalam maupun luar ruangan.

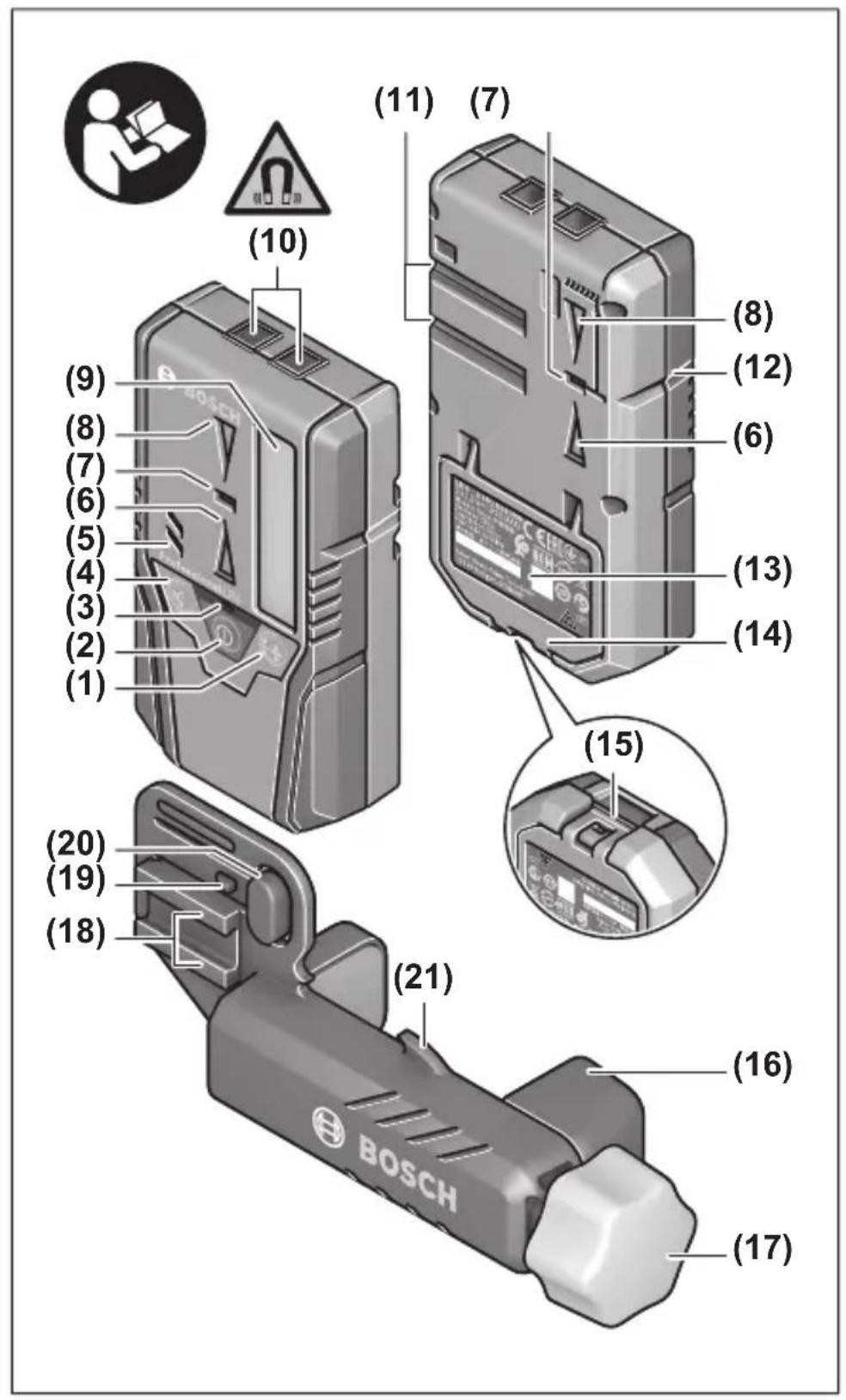

Ilustrasi komponen

Nomor-nomor pada ilustrasi komponen menjagacu pada gambar tenerima laser pada halaman gambar.

(1) Tombol untuk pengaturan akurasi;pemerimanan
(2) Tombol on/off
(3) Indikator status
(4) Tombol untuk suara sinyal
(5) Pengeras suara
(6) Indikator arah LED "Sinar laser di atas garis tengah"
(7) Garis tengah LED
(8) Indikator arah LED "Sinar laser di bawah garis tengah"
(9) Bidang tenerima sinar laser
(10) Magnet
(11) Slot pengarah untuk penopang
(12) Tanda di bagian tengah
(13) Nomor seri
(14) Tutup kompartemen baterai
(15) Pengunci tutup kompartemen baterai
(16) Penopang ^a) (1608 M00 C1L)
(17) Kenoputarpada penopanga
(18) Rel pemandu^a)
(19) Pengunci pada penopanga
(20) Tombol untuk membuka penguncia

(21) Garis tengah acuan pada penopanga

a) Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami.

Data teknis

Penerima laser LR 6
Nomor seri	3 601 K69 H..
Area kerjaA)	5-X mB)
Sudut peregermaan 90°
Akurasi peregermaanC)
- "halus" ±1 mm
- "kasar" ±3 mm
Suhu pengoperasian -10°C ... +50°C
Suhu penyimpanan -20°C ... +70°C
Tinggi penggunaan maks. di atas tinggi acuan	2000 m
Kelembapan relatif maks. 90%
Tingkat polusi sesuai dengan IEC 61010-1 2	D)
Baterai 2 × 1,5 VLR3 (AAA)
Durasi pengoperasian sekitar 30 jam
Berat sesuai dengan EPTA-Procedure 01:2014	0,12 kg
Dimensi (panjang × lebar × tinggi) 69 × 28 × 123 mm
Jenis keamanan IP 54 (terlindung dari debu dan percikan air)

A) Area kerja dapat berkurang akibat keadaan lingkungan yang tidak menguntungkan (seperti sitar matahari langsung).
B) X: Area kerja maksimal untuk pengoperasian dengan pereima laser sesuai dengan panduan pengoperasian laser garis Bosch yang digunakan
C) tergantung pada jarak antara pereima laser dan laser garis
D) Hanya polusi nonkonduktif yang terjadi, namun terkadang muncul konduktivitas sementara yang disebabkan oleh kondensasi.

Nomor seri (13) pada label tipe berfungsi sebagai identifikasi penerima laser Anda.

Caramemasang

Memasang/mengganti baterai

Untuk pengoperasian pereima laser, direkomendasikan memakai bateri mangan alkali.

Tarik pengunci (15) pada penutup kompartemen baterai ke arah luar lalu buka penutup kompartemen baterai (14). Masukkan baterai.

Pastikan baterai terpasang pada posisi kutub yang benar seksuai gambar pada kompartemen baterai.

Jika baterai lemah, indicator status (3) akan mulai berkedip. Pengerjaan dengan pereima laser sebagai pengaruh dan selekitar sekitar 2 jam.

Selalu ganti semua baterai sekalis. Hanya gunakan baterai dari produsen dan dengan kapasitas yang sama.

▶ Keluarkan baterai dari penerima laser jika alat tersebut tidak digunakan untuk waku yang lama. Jika baterai disimpan di dalam penerima laser untuk waku yang lama, baterai dapat berkarat dan dayanya akan habis dengan sendirinya.

Penggunaan

Cara penggunaan

Lindungi tenerima laser dari cairan dan sinar matahari langsung.
Jauhkan tenerima laser dari suhu kepada perubahan suhu yang ekstrem. Jangan biarkan tenerima laser berada terlalu lama di dalam kendaruan. Jika ada perubahan suhu yang tersebut, biarkan kepada tenerima laser mencapai suhu yang merata dahulu sebelumting Anda mulai menggunakannya. Pada suhu yang luar biasa kepada jika ada perubahan suhu yang luar biasa, ketetilitian tenerima laser dapat terganggu.

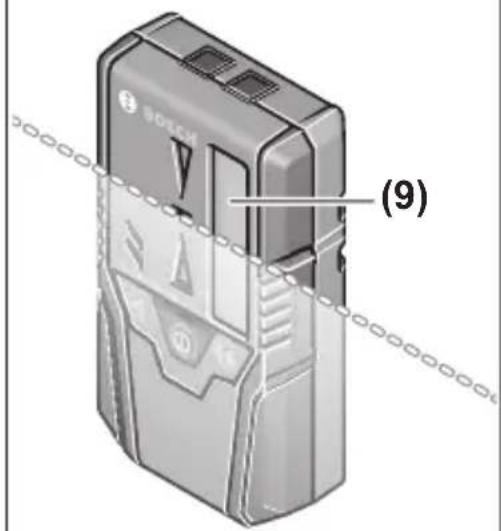

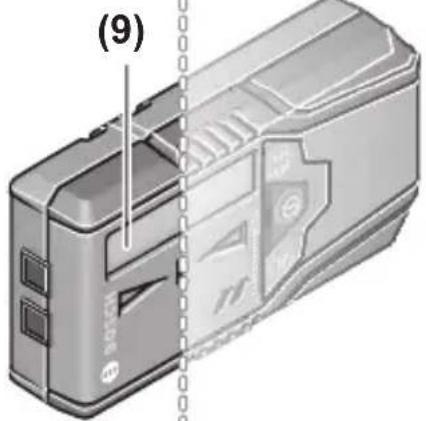

Menyetel tenerima laser (lihat gambar A)

Posisikan pereima laser setidaknya 5 m dari laser garis. Pastikan mode receiver aktif pada laser garis. Pilih mode pengoperasian yang bisa membentuk bidang laser horizontal atau vertikal saja.

Catatan: Jangan memilih mode pengoperasian yang membrutuk bidang laser vertikal dan horizontal secara bersamaan (pengoperasian garis silang) karena jika dilakukan, dapat muncul display kesalahan untuk ketinggian sinar laser.

Posisikan pereima laser seesingga sinar laser dapat mencapai bidang pereima (9).
Arahkan pereima laser seesingga sinar laser melalui bidang pereima secara menyilang (seperti terlihat pada gambar).

Mengaktifkan/menonaktifkan perkakas listrik

▶ Suara sinyal yang keras akan berbunyi kepada pereima laser dinyalakan. Oleh karena itu, jauhkan pereima laser dari telinga kepada dari orang lain kepada pereima laser dinyalakan. Suara keras dapat merusak pendengaran.

Untuk menyalakan pereima laser, tekan tambol on/off (2). Semua LED akan menjadi secara singkat dan sinyal suara akan berburuni.

Setelah pereima laser dihidupkan, selalu atur volume ke level rendah dan akurasi pereimaan ke posisi "halus".

Untuk mematikan pereima laser, tekan kembali tombol on/off (2). Semua LED menyala singkat sebelum alot mati dan tiga suara sinyal berbunyi. Indikator status (3) menghilang.

Jika tambol pada penerima laser tidak ditekan selama sekitar 20 menit dan sinar laser tidak mencapai bidang penerima (9) Selama 20 menit, penerima laser akan mati secara otomatis untuk menghemat baterai.

Memilih pengaturan indicator garis tengah

Akurasi posisi sinar laser dapat diatur dengan tambol pengaturan akurasi;penerimaaan (1) yang ditampilkan pada bidang penerima di posisi "tengah":
- Akurasi tenerimaan "halus" (garis tengah LED (7) berkedip),
- Akurasi tenerimaan "kasar" (indikator arah LED "Sinar laser di atas garis tengah" (6) dan "Sinar laser di bawah garis tengah" (8) berkedip).

Indikator arah

Posisi sinar laser pada bidang penerima (9) ditampilkan:

• melalui indicator arah LED "Sinar laser di atas garis tengah" (6), "Sinar laser di bawah garis tengah" (8) ata garis tengah (7) pada sisiapan dan belakang penerima laser,

• secular opsonal melalui suara sinyal.

Penerima laser terlalu rendah: Saat sinar laser melewati bagian atas bidang penerima (9), indicator arah LED "Sinar laser di atas garis tengah" (6) akan说我yala.

Saat suara sinyal diaktifkan, akan terdengar sinyal dengan frekuensi yang tinggi.

Gerakkan tenerima laser ke atas sesuai arah panah.

Penerima laser terlalu tinggi: Saat sinar laser melewati bagian bawah bidang pemerima (9), indicator ah LED "Sinar laser di bawah garis tengah" (8) akan menuyala. Saat suara sinyal diaktifkan, akan terdengar sinyal dengan frekuensi yang rendah.

Gerakkan tenerima laser ke bawah sesuai arah panah.

Penerima laser di tengah: Saat sinar laser melewati bidang pererima (9) pada ketinggian penanda tengah (12), garis tengah LED (7) akan说我yala. Suara akan terus ber bunyi saat suara sinyal diaktifkan.

256 Bahasa Indonesia

Suara sinyal untuk menuunjukkan sinar laser

Posisi sinar laser pada bidang penerima (9) dapat ditampilkan melalui suara sinyal.

Volume suara sinyal dapat diubah kepada dinonaktifkan.

Untuk menganti ata menonaktifkan suara sinyal, tekan tambol suara sinyal (4). Pada volume yang lebih rendah, suara sinyal berbunjti singkat dan garis tengah LED (7) mencapa, pada volume yang lebih tinggi, suara sinyal berbunjti singkat dan indicator arah LED (6), (7) dan (8) mencapa, saat suara sinyal dinonaktifkan, indicator LED padam.

Terlepas dari pengaturan suara sinyal, suara singkat bervolume rendah akan berbunjietiap kali tambol pada penerima laser ditekan untuk konfirmasi.

Petunjuk pemakaian

Memberi tanda

Pada penanda tengah (12) bagian kanan dan kiri pereima laser, posisi sinar laser dapat ditandai jika sinar laser melewati posisi tengah bidang pereima (9).

Saat menandai, pastikan pereima laser diatur secara vertikal (dengan sinar laser horizontal) atauparahorizontal (dengan sinar laser vertical),karena jika tidak,tanda akan tergeser terhadap sinar laser.

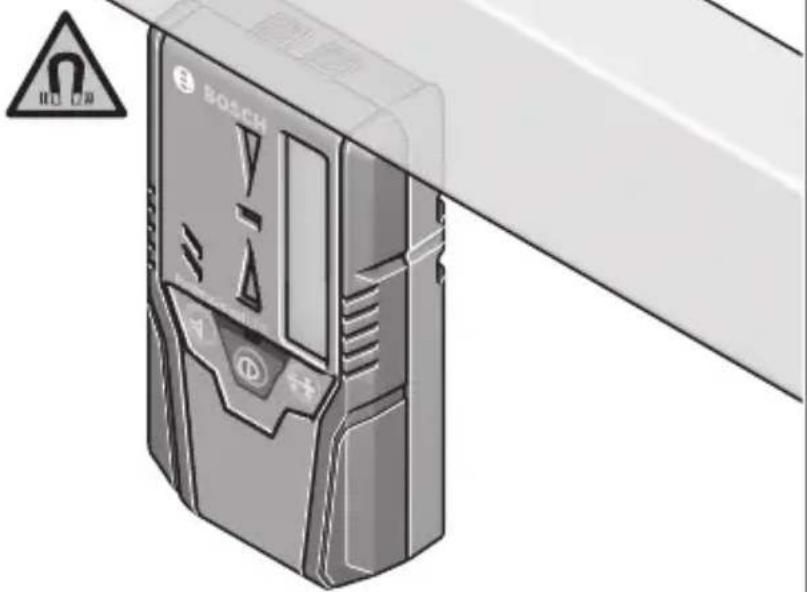

Apabila tidak diperlukan pemasangan yang kuat,;pemerima laser dapat dileetakkan pada elemenALA dengan bantuan magnet (10).

Perawatan dan servis

Perawatan dan pembersihan

Selalu jaga kebersihan tenerima laser.

Jangan memasukkan penerima laser ke dalam air atau cairan lainnya.

Jika alat kotor, bersihkan dengan lap yang lembut dan lembap. Jangan gunakan bahan pembersih atau zat pelarut.

Layanan pelanggan dan konsultasi penggunaan

Layan pelanggan Bosch menjawab semua pertanyaan Anda ingin reparasi dan perawatan adaenting suku cadang Produk ini. GambaranTeknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com

Tim konsultasi penggunaan BoschBegan membrantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atopu memesan suku cadang, selelu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe Produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Alamat layanan lainnya dapat ditemukan di:

Penerima laser, aksesori dan kemasan sebaiknya didaur ulang secara ramah lingkungan.

Jangan membruang pereima laser dan baterai bersama dengan sampah rumah tangga!
