INSTRUKCJA OBSŁUGI GLM 50 Professional BOSCH

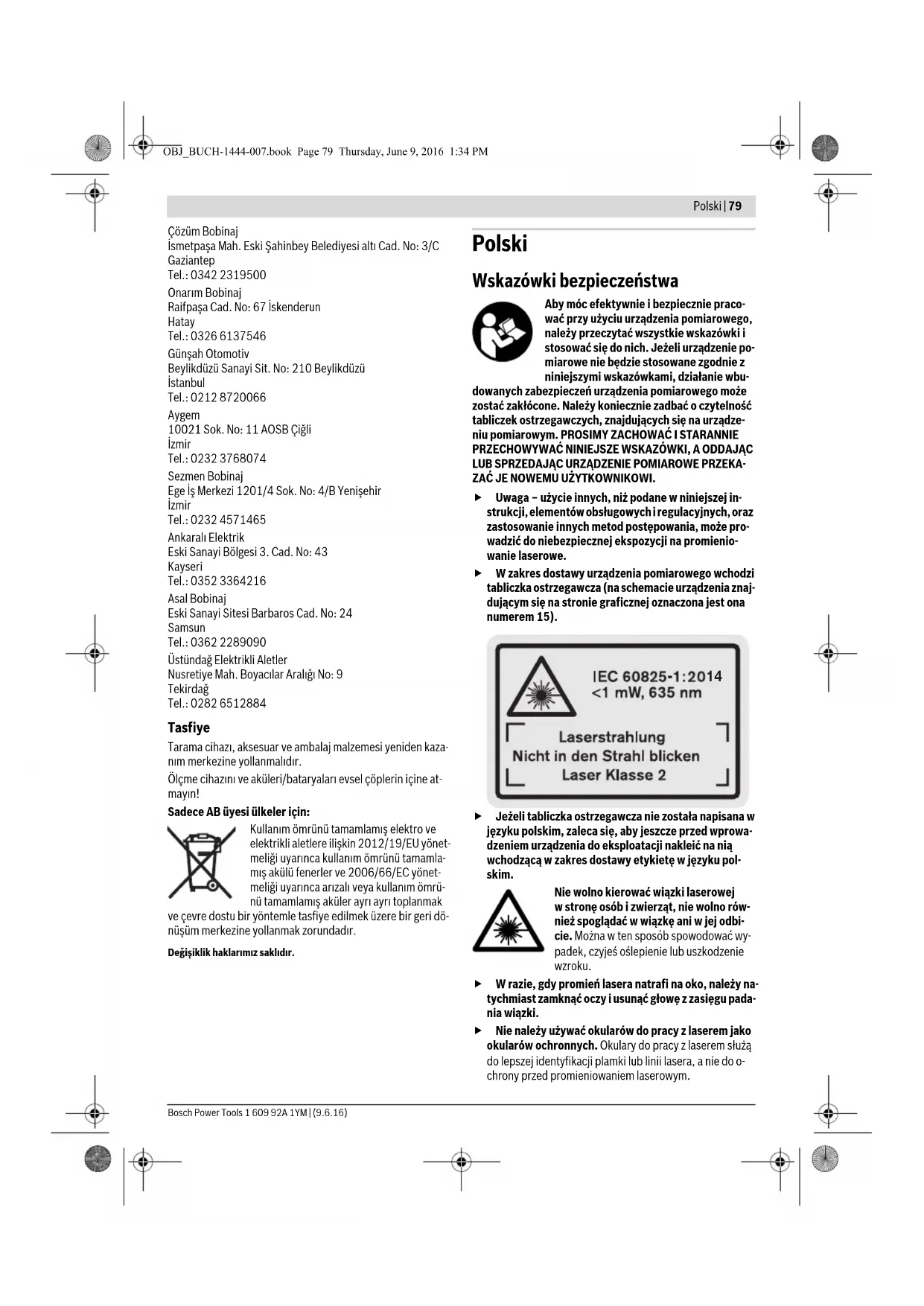

OBJ_BUCH-1444-007.book Page 79 Thursday, June 9, 2016 1:34 PM80 | Polski 1 609 92A 1YM | (9.6.16) Bosch Power Tools Nie należy stosować okularów do pracy z laserem jako okularów słonecznych, ani używać ich w ruchu drogo- wym. Okulary do pracy z laserem nie zapewniają całkowi- tej ochrony przed promieniowaniem UV i utrudniają roz- różnianie kolorów. Nie wolno dokonywać żadnych zmian ani modyfikacji urządzenia laserowego. Napraw urządzenia pomiarowego powinien dokony- wać jedynie wykwalifikowany personel, przy użyciu oryginalnych części zamiennych. Tylko w ten sposób można zapewnić bezpieczną eksploatację przyrządu. Nie wolno udostępniać laserowego urządzenia pomia- rowego do użytkowania dzieciom. Mogą one nieumyśl- nie oślepić siebie lub inne osoby. Nie należy stosować tego urządzenia pomiarowego w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. W urządzeniu po- miarowym może dojść do utworzenia iskier, które mogą spowodować zapłon pyłów lub oparów. Opis urządzenia i jego zastosowania Proszę rozłożyć stronę z graficznym przedstawieniem urzą- dzenia pomiarowego i pozostawić ją rozłożoną podczas czyta- nia instrukcji obsługi. Użycie zgodne z przeznaczeniem Urządzenie pomiarowe przeznaczone jest do pomiaru od- ległości, długości, wysokości, odstępów, a także do oblicza- nia powierzchni i kubatury. Urządzenie pomiarowe nadaje się do zastosowania wewnątrz pomieszczeń i na zewnątrz. Dane techniczne Przedstawione graficznie komponenty Numeracja przedstawionych komponentów odnosi się do schematu urządzenia pomiarowego, znajdującego się na stro- nie graficznej. 1 Wyświetlacz 2 Przycisk pomiaru 3 Przycisk do pomiaru powierzchni, objętości i pośrednie- go pomiaru wysokości (funkcja »Pitagoras«) 4 Przycisk kasowania pamięci / włącznik-wyłącznik ** 5 Przycisk minus 6 Przycisk wyboru płaszczyzny odniesienia 7 Uchwyt paska na dłoń 8 Przycisk plus 9 Przycisk pomiaru odległości i pomiaru ciągłego 10 Pokrywa wnęki na baterie 11 Wyjście promieni laserowych 12 Soczewka odbioru sygnału 13 Numer serii Cyfrowy dalmierz laserowy GLM 50 Numer katalogowy 3 601 K72 2.. Zakres pomiaru 0,05–50 m

Dokładność pomiaru (typowa) 1,5 mm±0,05 mm/m

Dokładność pomiarowa (typo- wa, niekorzystne warunki) 1,5 mm±0,15 mm/m

Najmniejsze wskazanie 1mm Temperatura pracy –10°C...+50°C

Temperatura przechowywania –20°C...+70°C Relatywna wilgotność powie- trza maks. 90 % Klasa lasera

Typ lasera 635 nm, <1 mW Średnica plamki lasera (przy 25 °C) ok. – w odległości 10 m – w odległości 50 m 6mm

Automatyczne wyłączanie po ok. –Laser – Urządzenie pomiarowe (bez pomiaru) 20 s 5min Baterie Ogniwa akumulatora 2x1,5VLR03(AAA) 2x1,2VHR03(AAA) Żywotność baterii ok. –Pomiary pojedyncze –Pomiar ciągły

Ciężar odpowiednio do EPTA- Procedure 01:2014 0,14 kg Wymiary 53 x 114 x 30 mm Stopień ochrony IP 54 (ochrona przed pyłem irozbryzgami wody) A) Zasięg maksymalny zależy od refleksu świetlnego obiektu pomiaru (odbicie rozproszone, nie lustrzane) i od stopnia wi- doczności plamki lasera (we wnętrzach, o zmroku). Przy nie- korzystnych warunkach (np. pomiar w terenie odkrytym, przy silnym nasłonecznieniu), należy używać tarczy celowni- czej. B) W przypadku pomiarów od tylnej krawędzi urządzenia po- miarowego. Przy niekorzystnych warunkach, takich jak np. silne nasłonecznienie lub słabo odbijająca powierzchnia, na- leży liczyć się z odchyleniem wynoszącym ±0,15 mm/m. Przy korzystnych warunkach należy liczyć się z odchyleniem, wynoszącym ±0,05mm/m. C) W trybie pomiaru ciągłego maks. temperatura robocza wynosi + 40 °C. D) Szerokość linii lasera uzależniona jest od właściwości po- wierzchni oraz od warunków otoczenia. E) Z ogniwami akumulatorowymi 1,2 V można dokonać mniejszą ilość pomiarów niż przy zastosowaniu baterii 1,5 V. Podana żywotność baterii odnosi się do pomiarów bez użycia podświetlenia wyświetlacza. Do jednoznacznej identyfikacji narzędzia pomiarowego służy numer serii 13, znajdujący się na tabliczce znamionowej. Cyfrowy dalmierz laserowy GLM 50 OBJ_BUCH-1444-007.book Page 80 Thursday, June 9, 2016 1:34 PMPolski | 81 Bosch Power Tools 1 609 92A 1YM | (9.6.16) 14 Gwint 1/4" 15 Tabliczka ostrzegawcza lasera 16 Blokada pokrywy wnęki na baterie 17 Futerał 18 Statyw* 19 Okulary do pracy z laserem* 20 Laserowa tablica celownicza*

• Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w skład wyposażenia standardowego. ** Aby przywołać funkcje dodatkowe należy wcisnąć przycisk i przytrzymać w tej pozycji. Elementy wskaźników a Paski wartości pomiarowych b Pasek wyniku c Funkcje pomiaru d Laser jest włączony e Płaszczyzna odniesienia dla pomiaru f Alarm temperatury g Alarm wyładowania akumulatora h Wskaźnik błędu »ERROR« Montaż Wkładanie/wymiana baterii Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-manganowych lub akumulatorów. Z akumulatorami 1,2 V można dokonać mniejszą ilość pomia- rów niż przy zastosowaniu baterii 1,5 V. Aby otworzyć pokrywkę wnęki na baterie 10, należy wcisnąć blokadę 16 i zdjąć pokrywkę. Włożyć baterie lub akumulatory do wnęki. Należy przy tym zwrócić uwagę na zachowanie pra- widłowej biegunowości zgodnie ze schematem umieszczo- nym wewnątrz wnęki. Podczas wkładania baterii lub akumulatorów do wnęki należy zwrócić uwagę na zachowanie prawidłowej biegunowości, zgodnie ze schematem umieszczonym wewnątrz wnęki. Gdy na wyświetlaczu po raz pierwszy ukaże się symbol baterii , możliwe jest dokonanie jeszcze co najmniej 100 pomia- rów pojedynczych. Funkcja pomiaru ciągłego nie jest aktyw- na. Gdy symbol baterii miga, należy wymienić baterie lub og- niwa akumulatorowe. Dokonywanie pomiarów nie jest już możliwe. Baterie lub akumulatory należy zawsze wymieniać kompleta- mi. Należy stosować tylko baterie lub akumulatory pochodzą- ce od tego samego producenta i o jednakowej pojemności. Jeżeli urządzenie pomiarowe nie będzie przez dłuższy czas używane, należy wyjąć z niego baterie lub akumu- latory. Nieużywane przez dłuższy czas baterie i akumula- tory mogą ulec korozji i ulec samorozładowaniu. Praca urządzenia Włączenie Nie wolno zostawiać włączonego urządzenia pomiaro- wego bez nadzoru, a po zakończeniu użytkowania nale- ży je wyłączać. Wiązka lasera może spowodować oślepie- nie osób postronnych. Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim napromieniowaniem słonecznym. Narzędzie należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. Nie należy go na przykład pozostawiać na dłuższy okres czasu w samochodzie. W przypadku, gdy urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed użyciem odczekać, aż powróci ono do normalnej temperatury. Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mo- gą mieć negatywny wpływ na precyzję pomiaru. Należy unikać silnych uderzeń i nie dopuszczać do upadku urządzenia pomiarowego. Wprzypadku silnego oddziaływania zewnętrznego na urządzenie pomiarowe, należy przed dalszą pracą przeprowadzić kontrolę dokład- ności (zob. »Kontrola dokładności pomiaru odległości«, str. 83). Włączanie/wyłączanie Aby włączyć urządzenie pomiarowe, można wykonać jedną z następujących czynności: – Wcisnąć włącznik/wyłącznik 4: Urządzenie pomiarowe włącza się i ma ustawioną automatycznie funkcję pomiaru odległości (długości). Laser nie jest włączony. – Wcisnąć przycisk »Pomiar« 2: Urządzenie pomiarowe i la- ser włączają się. Urządzenie pomiarowe ustawione jest au- tomatycznie na funkcję pomiaru odległości. Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak również spoglądać w wiązkę (nawet przy zachowaniu większej odległości). Aby wyłączyć urządzenie pomiarowe, należy dłużej nacisnąć na włącznik/wyłącznik 4. Jeżeli przez ok. 5 min. na urządzeniu pomiarowym nie zosta- nie naciśnięty żaden przycisk, urządzenie pomiarowe wyłącza się automatycznie w celu oszczędzania baterii. Pomiar Po włączeniu urządzenia pomiarowego poprzez naciśnięcie na przycisk »Pomiar« 2, funkcja pomiaru odległości wybiera- na jest automatycznie. Pozostałe funkcje pomiaru należy ustawić, naciskając poszczególne przyciski funkcyjne (zob. »Funkcje pomiaru«, str. 82). Po włączeniu urządzenia pomiarowego automatycznie wyzna- czana jest jego tylna krawędź jako płaszczyzna odniesienia. Naciskając przycisk płaszczyzny odniesienia 6 można zmienić Pomiar odległości (długości) Pomiar ciągły Pomiar powierzchni Pomiar kubatury (objętości) Pojedynczy pomiar Pitagorasa OBJ_BUCH-1444-007.book Page 81 Thursday, June 9, 2016 1:34 PM82 | Polski 1 609 92A 1YM | (9.6.16) Bosch Power Tools płaszczyznę odniesienia (zob. »Wybór płaszczyzny odniesie- nia (zob.rys.A)«, str.82). Przyłożyć urządzenie pomiarowe wybraną uprzednio płasz- czyzną odniesienia do wybranego punktu startowego dla po- miaru (np. do ściany). Aby włączyć wiązkę lasera należy nacisnąć przycisk pomiaru

Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak również spoglądać w wiązkę (nawet przy zachowaniu większej odległości). Naprowadzić wiązkę lasera na cel. W celu rozpoczęcia pomia- ru ponownie krótko nacisnąć na przycisk pomiaru 2. Przy uruchomionej funkcji pomiaru ciągłego, pomiar rozpo- czyna się natychmiast po włączeniu funkcji. Wartość mierzona ukaże się w przeciągu 0,5 do 4 sek. Czas trwania pomiaru zależy od mierzonej odległości, od warun- ków świetlnych i refleksu świetlnego obiektu pomiaru. Po za- kończeniu pomiaru promień lasera wyłączany jest automa- tycznie. Jeżeli przez ok. 20sek. po naprowadzeniu promienia lasera na cel nie zostanie dokonany pomiar, promień wyłączy się samoczynnie (oszczędzanie baterii). Wybór płaszczyzny odniesienia (zob. rys. A) Przed rozpoczęciem pomiaru możliwy jest wybór między trze- ma różnymi płaszczyznami odniesienia: – od tylnej krawędzi urządzenia pomiarowego (np. przez przyłożenie do ściany), – przednią krawędzią urządzenia pomiarowego (np. przy po- miarach od krawędzi stołu), – środkiem gwintu 14 (np. przy pomiarach przy użyciu staty- wu). Wyboru płaszczyzny odniesienia dokonuje się przez kilkakrot- ne wciskanie przycisku 6, aż do ukazania na wyświetlaczu po- żądanej płaszczyzny odniesienia. Po każdym włączeniu urzą- dzenia pomiarowego automatycznie wyznaczana jest jego tyl- na krawędź jako płaszczyzna odniesienia. Podświetlenie wyświetlacza Podświetlenia wyświetlacza uruchamia się automatycznie – w zależności od warunków oświetleniowych otoczenia. Jeżeli po włączeniu podświetlenia wyświetlacza nie zostanie wciś- nięty żaden przycisk, podświetlenie automatycznie ściemnia się w celu oszczędzania baterii. Funkcje pomiaru Pojedynczy pomiar odległości (zob. rys. B) Aby dokonać pomiaru odległości należy dotąd naciskać przy- cisk 9, dopóki na wyświetlaczu nie ukaże się wskaźnik pomia- ru odległości . Aby włączyć laser, a także aby dokonać pomiaru, należy za każdym razem krótko nacisnąć przycisk pomiaru 2. Wartość zostanie wyświetlona w pasku wyniku b. W przypadku większej ilości pomiarów odległości, następują- cych jeden po drugim, ostatnie wyniki pomiarów wyświetlone zostaną w paskach wartości pomiarowych a. Pomiar powierzchni (zob. rys. C) Aby dokonać pomiaru powierzchni należy dotąd naciskać przycisk 3, dopóki na wyświetlaczu nie ukaże się wskaźnik po- miaru powierzchni . Należy kolejno zmierzyć długość i szerokość, jak w przypadku pomiaru odległości. Między oboma pomiarami wiązka lasera jest nieprzerwanie emitowana. Po zakończeniu drugiego pomiaru, po- wierzchnia obliczana jest automatycznie i wyświetlana w pasku wyniku b. Wartości poszczególnych pomiarów wyświetlane są w paskach wartości pomiarowych a. Pomiar objętości (kubatury) (zob. rys. D) Aby dokonać pomiaru kubatury, należy dotąd naciskać przy- cisk 3, dopóki na wyświetlaczu nie ukaże się wskaźnik pomia- ru kubatury . Następnie należy zmierzyć długość, sze- rokość i wysokość, tak jak w przypadku pomiaru odległości. Między wszystkimi trzema pomiarami wiązka lasera jest nieprzerwanie emitowana. Po zakończeniu drugiego pomiaru, kuba- tura obliczana jest automatycznie i wyświetlana w pasku wyniku b. Wartości poszczególnych pomiarów wyświetlane są w paskach wartości pomiarowych a. Wartości przekraczających 999999 m

nie da się wyświetlić – na wyświetlaczu ukazuje się komunikat »ERROR«. Objętość, która ma zostać pomierzona należy roz- łożyć na kilka pomiarów pojedynczych. Każdą z wartości nale- ży wyliczyć oddzielnie, a następnie zsumować. Pomiar ciągły (zob. rys. E) Podczas pomiaru ciągłego urządzenie pomiarowe można przybliżyć relatywnie do celu, przy czym wartość pomiarowa aktualizowana jest co 0,5 sekundy. Możliwe jest więc na przy- kład odsunięcie się od ściany aż do pożądanej odległości, a aktualną odległość można będzie nadal odczytać. Aby dokonać pomiaru ciągłego należy dotąd naciskać przy- cisk 9, aż na wyświetlaczu nie ukaże się wskaźnik pomiaru cią- głego . Aby rozpocząć pomiar ciągły, należy wcisnąć przy- cisk »Pomiar« 2. Aktualna wartość pomiarowa zostanie wyświetlona w pasku wyniku b. Naciśnięcie przycisku pomiar 2 przerywa pomiar ciągły. W pasku wyniku b wyświet- lona zostanie ostatnio pomierzona war- tość. Ponowne naciśnięcie przycisku po- miar 2 wznowi funkcję pomiaru ciągłego. Funkcja pomiaru ciągłego wyłącza się samoczynnie po 5 min. W pasku wyniku b pozostanie ostatnio pomierzona wartość. OBJ_BUCH-1444-007.book Page 82 Thursday, June 9, 2016 1:34 PMPolski | 83 Bosch Power Tools 1 609 92A 1YM | (9.6.16) Pośredni pomiar wysokości / Pojedynczy pomiar Pitago- rasa (zob.rys.F) Pośredni pomiar wysokości służy do pomiaru odległości, w sytuacjach, kiedy nie są możliwe pomiary bezpośrednie, gdyż bieg promienia zakłócony jest przez jakąś przeszkodę, lub gdy do dyspozycji nie mamy żadnej płaszczyzny mogącej odbić refleks świetlny. Prawidłowe wyniki mogą zostać tylko wtedy osiągnięte, gdy wymagane przy danym pomiarze kąty proste zostaną dokładnie zachowane (twierdzenie Pitagorasa). Należy zwrócić uwagę na to, aby punkt odniesienia dla danego pomiaru (np. tylna krawędź urządzenia pomiarowego) przy wszystkich pomiarach wchodzących w skład danego procesu pomiarowego znajdował się zawsze dokładnie w tym samym miejscu. Pomiędzy poszczególnymi pomiarami wiązka lasera pozosta- nie włączona. Wciskać przycisk 3 tyle razy, aż na wyświetlaczu nie ukaże się wskaźnik pojedynczego pomiaru Pitagorasa . Zmierzyć, jak w przypadku pomiaru odległości, odcinki »1« i »2« (w tej kolejności). Należy przy tym zwrócić uwagę, by od- cinek »1« i mierzony odcinek »X« tworzyły kąt prosty. Po zakończeniu ostatniego pomiaru, wy- nik mierzonego odcinka »X« wyświetlany jest w pasku wyniku b. Wartości poszcze- gólnych pomiarów wyświetlane są w pa- skach wartości pomiarowych a. Kasowanie wartości mierzonych Po krótkim naciśnięciu przycisku 4, kasowana jest we wszyst- kich trybach pracy ostatnio pomierzona wartość jednostko- wa. Przez wielokrotne krótkie naciśnięcie przycisku można kasować wartości jednostkowe w odwrotnej kolejności. Dodawanie wartości pomiarowych Aby dodać wartości pomiarowe, należy najpierw przeprowa- dzić dowolny pomiar. Następnie należy nacisnąć przycisk plus 8. Na wyświetlaczu pojawi się symbol »+«, oznaczający potwierdzenie wybranej funkcji. Aby zsumować kubatury lub powierzchnie, należy po zakoń- czeniu pomiaru wcisnąć przycisk plus 8. Na wyświetlaczu, z lewej strony symbolu dla kubatury/powierzchni, pojawi się symbol »+«, oznaczający potwierdzenie wybranej funkcji. Następnie należy przeprowadzić drugi pomiar. Aby wywołać sumę obu wartości, należy ponownie wcisnąć przycisk plus 8. Obli- czenie wyświetlane jest w paskach warto- ści pomiarowych a, a suma w pasku wyni- ku b. Po zakończeniu dodawania do wyniku można dodawać kolej- ne wartości. Przed każdym pomiarem trzeba (za każdym ra- zem) wcisnąć przycisk plus 8. Wskazówki dotyczące dodawania: –Wartości odległości, powierzchni i kubatury nie można do siebie dodawać. Przy próbie dodania wartości odległości i powierzchni (na przykład), po naciśnięciu przycisku plus 8 na wyświetlaczu pojawi się na krótko napis »ERROR«. Na- stępnie urządzenie pomiarowe przechodzi do funkcji po- miarowej, która była uaktywniona jako ostatnia. – Dodawany jest zawsze wynik jednego pomiaru (np. war- tość kubatury), w przypadku pomiarów ciągłych wartość pomiaru ukazana w pasku wyniku b. Dodawanie pojedyn- czych wartości pomiarowych z pasków a nie jest możliwe. Odejmowanie wartości mierzonych W celu odejmowania wartości pomiaro- wych należy wcisnąć przycisk minus 5, na wyświetlaczu ukaże się »–«. Dalej należy postępować analogicznie do »Dodawanie wartości pomiarowych«. Wskazówki dotyczące pracy Wskazówki ogólne Soczewka laserowa 12 i otwór wyjściowy wiązki laserowej 11 nie mogą być zasłonięte podczas pomiaru. Podczas pomiaru nie wolno poruszać urządzenia pomiarowe- go (wyjątek stanowi funkcja "Pomiar ciągły". Dlatego zaleca się, aby w miarę możliwości urządzenie pomiarowe stawiać na stabilnej płaszczyźnie lub przykładać do stabilnej po- wierzchni. Wpływy na zasięg pomiarowy Zasięg pomiarowy zależy od warunków oświetleniowych i od refleksu świetlnego obiektu pomiaru. Dla lepszej widoczności wiązki lasera podczas prac w terenie odkrytym i przy silnym nasłonecznieniu, należy użyć okularów do pracy z laserem 19 (osprzęt) i tarczy celowniczej 20 (osprzęt), lub zacienić obiekt pomiaru. Wpływy na wynik pomiaru W wyniku uwarunkowanych fizycznie efektów nie można wy- kluczyć, że wyniki pomiaru niektórych obiektów docelowych mogą się okazać błędne. Do nich należą: – przezroczyste obiekty docelowe (np. szkło, woda), – powierzchnie lustrzane (np. polerowany metal, szkło), – porowate powierzchnie (np. materiały izolacyjne), – powierzchnie o silnej fakturze (np. surowy tynk, kamień naturalny). W razie potrzeby należy użyć w w/w przypadkach tarczy celowniczej 20 (osprzęt). Błędy w pomiarach są możliwe również w przypadku celów namierzonych z ukosa. Wpływ na wartość mierzoną mogą mieć też warstwy powie- trza o różnych temperaturach oraz pośrednio odebrane re- fleksy. Kontrola dokładności pomiaru odległości Dokładność pomiaru odległości można sprawdzić w następu- jący sposób: – Należy wybrać odcinek o długości od 1 do 10 m, który nie będzie się zmieniał i którego długość jest dokładnie znana (np. szerokość pomieszczenia, otwór drzwiowy). Odcinek ten musi znajdować się w pomieszczeniu zamkniętym, a obiekt pomiaru musi być gładki i dobrze odbijać światło. – Odcinek należy zmierzyć dziesięciokrotnie – raz za razem. Odchylenie poszczególnych pomiarów od wartości średniej może wynosić maksymalnie ±2 mm. Pomiary należy protoko- OBJ_BUCH-1444-007.book Page 83 Thursday, June 9, 2016 1:34 PM84 | Polski 1 609 92A 1YM | (9.6.16) Bosch Power Tools łować, aby w późniejszym czasie móc porównać ich dokład- ność. Praca ze statywem (osprzęt) Użycie statywu jest konieczne szczególnie w przypadku więk- szych odległości. Urządzenie pomiarowe można przyśrubo- wać za pomocą gwintu 1/4" 14 do płytki szybkiego mocowa- nia statywu 18 lub każdego dostępnego w handlu statywu fo- tograficznego. Zamocować je za pomocą śruby ustalającej, znajdującej się na płytce szybkiego mocowania. Płaszczyzna odniesienia dla pomiarów ze statywem powinna zostać odpowiednio nastawiona poprzez naciśnięcie przyci- sku 6 (płaszczyzna odniesienia Gwint). Błędy – przyczyny i usuwanie Urządzenie pomiarowe samo kontroluje prawidłowe funkcjonowanie podczas każ- dego z pomiarów. Gdy stwierdzony zosta- nie defekt, na wyświetlaczu widoczny jest tylko migający symbol, odzwierciedlony obok. W tym przypadku, lub, gdy żaden z wyżej wymienionych kroków nie doprowadził do usunięcia błędu, urządzenie pomiarowe musi zostać oddane do serwisu Boscha (za pośrednictwem punktu zakupu). Konserwacja i serwis Konserwacja i czyszczenie Urządzenie pomiarowe należy przechowywać i transporto- wać tylko w znajdującej się w wyposażeniu standardowym torbie ochronnej. Narzędzie pomiarowe należy utrzymywać w czystości. Nie wolno zanurzać urządzenia pomiarowego w wodzie ani in- nych cieczach. Zanieczyszczenia należy usuwać za pomocą wilgotnej, mięk- kiej ściereczki. Nie używać żadnych środków czyszczących ani zawierających rozpuszczalnik. Soczewka odbioru sygnału 12 wymaga takiej samej starannej pielęgnacji, jak okulary lub soczewka aparatu fotograficzne- go. Jeśli urządzenie pomiarowe, mimo starannych metod pro- dukcji i kontroli uległoby awarii, naprawę powinien przepro- wadzić autoryzowany serwis elektronarzędzi firmy Bosch. Nie wolno samemu otwierać urządzenia pomiarowego. W przypadku konieczności naprawy, urządzenie pomiarowe należy odesłać w futerale 17. Obsługa klienta oraz doradztwo dotyczące użyt- kowania W punkcie obsługi klienta można uzyskać odpowiedzi na pyta- nia dotyczące napraw i konserwacji nabytego produktu, a tak- że dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć rów- nież pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10-cyfrowego numeru kata- logowego, znajdującego się na tabliczce znamionowej pro- duktu. Przyczyna Usuwanie błędu Alarm temperatury (f) miga, dokonywanie pomiarów nie jest już możliwe Temperatura urządzenia pomiaro- wego przekroczyła zalecaną war- tość – między –10°C a +50°C (w trybie pracy ciągłej do +40 °C). Odczekać, aż urządzenie pomiarowe osiągnie temperaturę roboczą Wskazania »ERROR« na wyświetlaczu Dodawanie/odejmowanie warto- ści mierzonych o różnych jednost- kach miary Dodawane i odejmo- wane mogą być tylko wartości o jednakowych jednostkach miary Zbyt ostry kąt między wiązką lase- ra i celem. Zwiększyć kąt między wiązką lasera i celem Obiekt pomiaru nadmiernie (np. lustro) lub niedostatecznie (np. czarny materiał) odbija, wzgl. na- słonecznienie jest zbyt silne. Użyć tarczy celowniczej lasera 20 (osprzęt) Otwór wyjściowy wiązki laserowej 11 lub soczewka odbioru 12 są zaparowane (np. pod wpływem zbyt szybkiej zmiany tem- peratury). Wytrzeć za pomocą miękkiej tkaniny do su- cha otwór wyjściowy wiązki laserowej 11 lub soczewkę odbioru 12 Pomierzona wartość jest większa niż 999999 m/m

Obliczenie należy rozło- żyć na kilka etapów Niepewny wynik pomiaru Obiekt pomiaru odbija światło w sposób niewystarczający (np. woda, szkło). Przykryć obiekt pomiaru Otwór wyjściowy wiązki laserowej 11 lub soczewka odbioru 12 jest zakryta. Odsłonić otwór wyjścio- wy wiązki laserowej 11 lub soczewkę odbioru
