用户手册 GLM 50 Professional BOSCH

必须阅读并注意所有说明，从而安全可靠地使用测量仪。如果不按照给出的说明使用测量仪，可能会影响集成在测量仪中的保护功能。测量仪上的警戒牌应保持清晰可读的状态。请妥善保存本说明书，并在转交测量仪时将本说明书一起移交。 注意 – 如果未按照本说明书中的指示操作仪器，未使用本说明书推荐的调整装备，或者使用本仪器进行其它的用途，都可能导致危险的辐射爆炸。 本测量仪器上贴着一个警戒牌 （参考仪器详解图上，以号码 15 标示的部位）。 如果警戒牌不是以贵国语言书写的，在首度使用仪器之前，先将以贵国语言书写的贴纸贴在该警戒牌 不要将激光束指向人或动物，请勿直视激光束。 它会扰乱旁人的视觉能力，造成事故或者伤害眼睛。 如果激光光束射进您的眼睛，请有意识地闭上眼睛并马上将头转出激光光束范围。 激光辨识镜不可以充当防护眼镜。 戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。 不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。 激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。 请不要对激光装置进行任何更改。 本仪器只能交给合格的专业人员修理，而且只能使用原厂的备件。 如此才能够确保仪器的安全性能。 不可以让儿童在无人监护的情况下使用激光测量仪。 他们会因为不留心而扰乱旁人的视线。 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作测量仪器。 测量仪器内可能产生火花并点燃粉尘和气体。

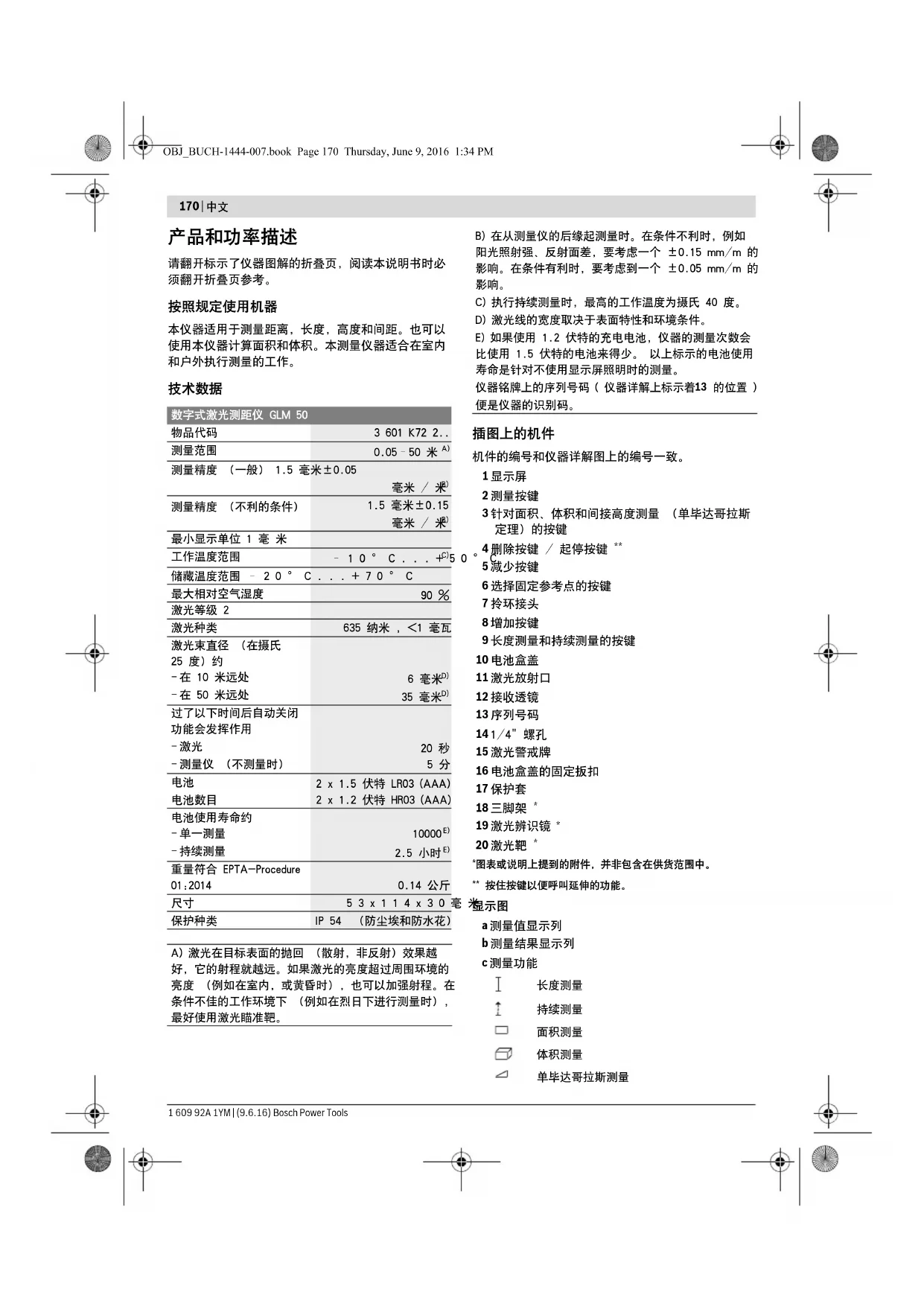

请翻开标示了仪器图解的折叠页，阅读本说明书时必

本仪器适用于测量距离，长度，高度和间距。也可以 使用本仪器计算面积和体积。本测量仪器适合在室内 和户外执行测量的工作。

机件的编号和仪器详解图上的编号一致。 1 显示屏 2 测量按键 3 针对面积、体积和间接高度测量 （单毕达哥拉斯

5 减少按键 6 选择固定参考点的按键 7 拎环接头 8 增加按键 9 长度测量和持续测量的按键 10 电池盒盖 11 激光放射口 12 接收透镜 13 序列号码 14 1/4" 螺孔 15 激光警戒牌 16 电池盒盖的固定扳扣 17 保护套 18 三脚架

图表或说明上提到的附件，并非包含在供货范围中。 按住按键以便呼叫延伸的功能。

a 测量值显示列 b 测量结果显示列 c 测量功能 数字式激光测距仪 GLM 50

测量精度 （一般） 1.5 毫米±0.05

25 度）约 – 在 10 米远处 – 在 50 米远处 6毫米

2 x 1.5 伏特 LR03 (AAA) 2 x 1.2 伏特 HR03 (AAA)

IP 54 （防尘埃和防水花） A) 激光在目标表面的抛回 （散射，非反射）效果越 好，它的射程就越远。如果激光的亮度超过周围环境的 亮度 （例如在室内，或黄昏时），也可以加强射程。在 条件不佳的工作环境下 （例如在烈日下进行测量时），

B) 在从测量仪的后缘起测量时。在条件不利时，例如 阳光照射强、反射面差，要考虑一个 ±0.15 mm/m 的 影响。在条件有利时，要考虑到一个 ±0.05 mm/m 的

C) 执行持续测量时，最高的工作温度为摄氏 40 度。 D) 激光线的宽度取决于表面特性和环境条件。 E) 如果使用 1.2 伏特的充电电池，仪器的测量次数会 比使用 1.5 伏特的电池来得少。 以上标示的电池使用 寿命是针对不使用显示屏照明时的测量。 仪器铭牌上的序列号码 ( 仪器详解上标示着

操作仪器时最好使用碱性锰电池或充电电池。 如果使用 1.2 伏特的充电电池，仪器的测量次数会比 使用 1.5 伏特的电池来得少。 打开电池盒盖 10 时，先按下固定扳扣 16 接著再取 出电池盒盖。装入电池或充电电池。 安装时请注意电 池极性的正确安装方向，电池室中有正确的安装参考

安装电池或充电电池时请注意电池极性的正确安装方 向，电池室中有正确的安装参考图。 如果电池图形 首度出现在显示屏上， 那麽至少还 可以进行 100 次的测量工作。持续测量的功能是被关

如果电池图形 已经开始闪烁，就得更换电池了。 此时已经无法继续使用仪器测量。 务必同时更换所有的电池或充电电池。 请使用同一制 造厂商，容量相同的电池或充电电池。 如果长期不使用测量仪，必须从测量仪器中取出电 池或充电电池。 经过长期搁置，电池会腐蚀或自行

看管好已经开动的仪器。使用完毕后务必随手关闭 仪器。 激光可能扰乱旁人的视线。 不可以让湿气渗入仪器中，也不可以让阳光直接照

仪器不可以曝露在极端的气候下，也不可以把仪器 放在温差相当大的环境中。 仪器不可以长期放置在 汽车中。如果仪器先后曝露在温差相当大的环境 中， 必须先等待仪器温度恢复正常后再使用仪器。 如果仪器曝露在极端的气候下或温差相当大的环境 中，会影响仪器的测量准确度。 不可以剧烈地撞、摔测量仪。 经过强烈的外力冲撞 后，必须检查测量仪的测量精度，然后才能够继续 使用测量仪 （参考 " 距离测量的精度检验 ", 页 数 173）。

开动测量仪器，可以使用以下各种方式： – 按下起停按健 4：可以开动测量仪器并且仪器是设 定在长度测量的操作模式上。并未启动激光。 – 按下测量按键 2: 可以开动测量仪器和启动激光。 此时仪器是设定在长度测量的操作模式上。 不可以把激光指向人或动物。您本人也不可以直视 激光。就算您与激光之间尚有一段距离，也不可忽

关闭测量仪， 按住起停开关按键 4，得让手指头在按

如果在 5 分钟内未按下仪器上的任何按键，测量仪会

按下测量按键 2 并开动仪器之后，测量仪器是被设定 在长度测量的功能上。您可以使用各别的功能按键， 来选择其它的测量功能 （参考 " 测量功能 ", 页数 172）。 开机后的测量基本面，是设定在测量仪的后缘上。使 用固定参考点按键 6 可以改变基本面 （参考 " 选择 基本面 （参考插图 A）"，页数 171）。 把测量仪 （已经选择好）的固定参考点靠在希望的测 量起始点上 （例如墙壁）。 短暂地按住测量按键 2 便可以启动激光光束。 不可以把激光指向人或动物。您本人也不可以直视 激光。就算您与激光之间尚有一段距离，也不可忽

以激光束瞄准目标。重新按一下测量按键 2 以启动测

选择了持续测量的功能之后，只要一开机仪器便开始

通常在 0.5 秒之内会显示测量值，最迟在 4 秒钟之后 会出现测量值。测量时间的长短是由测量的距离，光 线的强弱以及目标表面的反射状况等因素来决定。完 成测量之后仪器会自动关闭激光。 如果在做好瞄准工作之后未马上进行测量，约 20 秒 后激光会自动关闭以便保护电池。 选择基本面 （参考插图 A） 测量时可以选择三个不同的固定参考点： – 测量仪器的后缘 （例如靠在墙壁上）， – 测量仪的前缘 （例如从桌边开始测量时）， – 螺纹孔 14 的中央 （例如使用三脚架测量时）。 选择固定参考点时必须重复按下按键 6， 至显示屏上 出现需要的固定参考点为止。开机时，固定参考点是

显示屏的照明设备会根据周围环境的亮度而自动开 启。 在显示屏的照明设备被开启之后，如果操作者未 按下任何按键，为了保护电池照明光线会变暗。 OBJ_BUCH-1444-007.book Page 171 Thursday, June 9, 2016 1:34 PM172 | 中文 1 609 92A 1YM | (9.6.16) Bosch Power Tools

单一长度测量 （参考插图 B） 进行长度测量时必须连续按下按键 9 至显示屏上出现 长度测量的标志 为止。 启动激光和进行测量时各按一次测 量按键 2。 测量值会显示在测量结果显示列 b。 进行连续数次的长度测量时， 最后 一次的测量结果会出现在测量值显 示列 a 上。 测量面积 （参考插图 C） 进行面积测量时必须连续按按键 3 至显示屏上出现面

使用测量长度的方式，先后测量该面积的长和宽。在 进行长，宽测量时，激光都是开着的。 当您完成第二个测量步骤后， 仪器 会自动进行运算并将运算所得的面 积显示在测量结果显示列 b 上。 个 别的测量值会出现在测量值显示列

体积测量 （参考插图 D） 进行体积测量时必须连续按按键 3 至显示屏上出现体

使用测量长度的方式，先后测量该 面积的长 , 宽和高。在进行长，宽， 高测量时，激光都是开着的。 当您完成第三个测量步骤后， 仪器 会自动进行运算并将运算所得的体 积显示在测量结果显示列 b 上。个 别的测量值会出现在测量值显示列

现 "ERROR"。您可以把待测量的面积分割成数个单一 测量。分别计算各单一测量的体积，然后再累加各个

持续测量 （参考插图 E） 进行持续测量时可以将测量仪器移向测量目标。此时 每 0.5 秒仪器便会更新一次测量值。例如您可以根据 需要测量到墙壁的距离，仪器上随时会显示最新的距

执行持续测量时要连续按下按键 9 至显示屏上出现持 续测量的标志 为止。按下测量按键 2 便可以开始

目前的测量值会显示在测量结果显 示列 b。 轻按测量按键 2 可以结束持续测量 功能。最後一个测量值会显示在测 量结果显示列 b 上。重新按下测量 按键 2 仪器会重新执行持续测量功能。 5 分钟之后持续测量功能会自动关闭。 最后一个测量 值会显示在测量结果显示列 b 上。 间接高度测量 / 单毕达哥拉斯测量 （参考插图 F） 无法进行直接测量时 （例如有障碍物会阻挡激光， 或 者没有目标可以充当反射体时），则必须以间接的方 式测量高度。 在激光和待测量的线段的夹角成直角 时，才能够测量出正确的结果 （毕达哥拉斯定理）。 注意，在一个测量过程中的所有单一测量，都必须具 备完全相同的的固定参考点 （例如测量仪器的后

在各个单一测量之间的空档激光仍然是开启着的。 连续地按下按键 3 至显示屏上出现单毕达哥拉斯测量

如同长度测量一般，先后测出距离 "1" 和距离 "2" 的值。 务必注意，线段 "1" 和待测量的线段 "X" 之

当您完成最后一个测量步骤后， 仪 器会把 "X" 线段的值显示在测量结 果显示列 b 上。 个别的测量值会出 现在测量值显示列 a。

不论您正在使用哪一种测量功能，只要轻按按键 4 便 可以取消最后一次的单一测量值。连续地轻按这个按 键，可以由后往前逐一删除各个单一测量值。

欲相加测量值要先进行测量。 接著按下增加按键 8。 显示屏上会出现 "+"。 来确认。如果要相加体积或面积，在结束第一道测量 过程之后要按下增加按键 8。 此时显示屏上的体积 / 面积标志的左边会出现 "+" 确认。 接着再进行第二道测量。 再度按下增加按键 8，便可以询问 两个测量值的总和。 计算过程会出 现在测量值显示列 a， 总和则显示 在测量结果显示列 b。 运算完毕后，如果在每次测量之前按下增加按键 8， 便可以将下一笔的测量值相加到运算总和中。

– 长度值，面积值和体积值不可以混合相加。 举例来 说，如果相加长度值和面积值，在按下增加按键 8 后显示屏上会短暂地出现 "ERROR"。然后测量仪器 便会转换回上一个测量功能。 OBJ_BUCH-1444-007.book Page 172 Thursday, June 9, 2016 1:34 PM中文 | 173 Bosch Power Tools 1 609 92A 1YM | (9.6.16) – 一般而言相加的都是测量后的结果 （例如体积 值）。如果是进行持续测量，则相加显示在测量结 果显示列 b 上的值。 出现在测量值显示列 a 上的 个别测量值是无法相加的。

删减测量值时必须按下减少按键 5。 显示屏上会出现 "–" 来确认。接下 来的步骤和 " 相加测量值 " 相同。

测量时不可以遮盖住接收透镜 12 和激光发射口 11。 进行测量时不可以移动测量仪器 （使用持续测量功能 时例外）。 因此要尽可能把测量仪器放在坚固的平面

测量范围会受光线的明暗，以及目标表面的反射特性 等因素影响。当您在户外或者在日照强烈的环境中进 行测量时，可以佩戴激光辨识镜 19 （附件）和使用 激光瞄准靶 20 （附件）以方便辨识激光，或者也可

基于物理原理，不能排除在某些特定的物表进行测量

– 透明的表面 （玻璃，水等）， – 会反射的表面 （经过抛光的金属，玻璃）， – 多孔的表面 （例如隔离材料）， – 有纹路的表面 （例如粗糙的灰泥墙，天然石）。 必要时得在这些物表放置激光瞄准靶 20 （附件）。 如果未正确地瞄准好目标点，也可能产生误测。 此外有温差的空气层和间接的反射都可能影响测量

您可以遵循以下的指示来检查距离测量的精度： – 选择一段不会改变而且您非常了解的测量距离，约 1 至 10 米长 （例如房间的宽度，门孔的高度）。 测量的距离位置必须位在室内。 – 先后在该距离进行 10 次测量。 单一测量值和平均值的最大差距不可以超过 ±2 毫 米。 要做好测量记录，以便日后充当检查仪器精确度

使用三脚架工作 （附件） 当测量目标位在远处时，则必须使用三脚架。把测量 仪上的 1/4" 螺孔 14 安插在三脚架 18 的快速更换 板上。或者您也可以使用一般市面上的照相机三脚

使用三脚架帮助测量之前，先按下按键 6 选择合适的 固定参考点 （固定参考点，螺孔）。 故障 - 原因和处理措施 每次进行测量时，测量仪器会自动监 控运作功能。 如果发现故障，左侧的 图形会在显示屏上闪烁。当显示屏上 出现这个图形，或者无法以上述的处 理措施排除故障，必须把仪器交给经 销商或博世顾客服务中心修理。

使用附带的保护套储存和携带仪器。 测量仪器必须随时保持清洁。

温度警告标志 (f) 开始闪烁，无法继续测量 测量工具的温度位在工作温度 范围，摄氏零下 10 度到摄氏 50 度，之外 （执行持续测量时 的温度上限为摄氏 40 度）。

显示屏上出现 "ERROR" 合并 / 删减不同测量单位的测

激光和目标之间的角度太狭小。 加大激光和目标之间

目标的反射太强 （例如镜子）， 太弱 （例如黑色物料）或者周

激光发射口 11 或接收透镜 12 上蒙着一层雾气 （由于快速的

光发射口 11 和接收 透镜 12。 运算值超过 999999 米 / 平方

拿开激光发射口 11 和接收透镜 12 前的

设定了错误的固定参考点。 选择适合测量功能的

在激光的射程中存在障碍物。 激光点必须完全投射

指示标志无变化或者在按下按键后测量仪器有出乎意

OBJ_BUCH-1444-007.book Page 173 Thursday, June 9, 2016 1:34 PM174 | 中文 1 609 92A 1YM | (10.6.16) Bosch Power Tools不可以把仪器放入水或其它的液体中。使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗涤剂或溶剂清洁仪器。小心地维护，清洁接收透镜 12，就好比您清洁眼镜和照相机的透镜一般。虽然本公司生产的仪器在出厂之前都经过严格的品质检验，如果仍然发生故障，请将仪器交给博世电动工具公司授权的客户服务处修理。不可以擅自打开测量 将仪器送修之前，必须先把仪器放入防护套 17 中。 顾客服务处和顾客咨询中心 本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有组装图和备件的 www.bosch-pt.com博世顾客咨询团队非常乐意为您解答有关本公司产品及附件的问题。如需查询和订购备件，请务必提供产品型号铭牌上的10 位数货号。有关保证，维修或更换零件事宜，请向合格的经销商 中国大陆 博世电动工具 （中国）有限公司中国 浙江省 杭州市滨江区滨康路 567 号邮政编码：310052免费服务热线： 4008268484传真：(0571) 87774502电邮：contact.ptcn@cn.bosch.comwww.bosch-pt.com.cn羅伯特 博世有限公司香港北角英皇道 625 號 21 樓客戶服務熱線：+852 2101 0235傳真：+852 2590 9762電郵：info@hk.bosch.com網站：www.bosch-pt.com.hk制造商地址： Robert Bosch Power Tools GmbH罗伯特 · 博世电动工具有限公司70538 Stuttgart / GERMANY70538 斯图加特 / 德国 必须以符合环保要求的方式回收再利用损坏的仪器，附件和包装材料。不可以把损坏的探测仪和蓄电池 / 电池丢弃在一般的家庭垃圾中！只针对欧盟国家：根据欧洲的法规 2012/19/EU，必须把不再使用的测量仪器，根据欧洲的法规 2006/66/EC，必须把损耗的蓄电池 / 电池，分开收集并且以符合环保要求的方式回收再利用。保留修改权

為確保能夠安全地使用本測量工具，您必須完整詳讀本安全規章並確實遵照其內容。若未依照現有之說明內容使用測量工具，測量工具內部所設置的防護措施可能無法發揮應有功效。謹慎對待測量工具上的警告標示，絕對不可讓它模糊不清而無法辨識。請妥善保存本安全規章，將測量工具轉交給他人時應一併附上本安全規章。 注意 – 如果未按照本說明書中的指示操作儀器，未使用本說明書推薦的調整裝備，或者使用本儀器進行其它的用途，都可能導致危險的輻射爆炸。 本測量儀器上貼著一個警戒牌 （參考儀器詳解圖上，以號碼 15 標示的部位）。 如果警戒牌不是以貴國語言書寫的，在首度使用機器之前，先將以貴國語言書寫的貼紙貼在該警戒牌 勿將雷射光束正對人員或動物，您本身亦不應該盯著直射或反射的雷射光束。 因為它們可能會造成人員視盲進而導致意外事故發生，或者甚至傷害 萬一雷射光不小心掃向眼睛，應機警地閉上眼睛並立刻將頭轉離光束範圍。

OBJ_DOKU-26762-007.fm Page 174 Friday, June 10, 2016 9:32 AM中文 | 175 Bosch Power Tools 1 609 92A 1YM | (9.6.16) 雷射光束辨識鏡不可以充電防護眼鏡。 戴上雷射光 束辨識鏡之后，可以幫助您辨識雷射光束，它並不 能保護您免受雷射光束輻射傷害。 不可以使用雷射光束辨識鏡充當太陽眼鏡，也不可 以戴著雷射光束辨識鏡上街。 雷射光束辨識鏡不具 備防止紫外線功能，而且會減弱您對顏色的辨識能

請勿對本雷射裝備進行任何改造。 本測量儀只能交給合格的專業人員修理，而且只能 使用原廠的備件。 如此才能夠確保儀器的安全性

不可以讓兒童在無人監護的情況下使用雷射光束測 量儀。 他們可能會因為輕心而擾亂旁人的視線。 不要在易爆環境，如有易燃液體，氣體或粉塵的環 境下操作測量儀器。 測量儀器內可能產生火花並點

請翻開標示了儀器圖解的折疊頁，閱讀本說明書時必

本儀器適用于測量距離，長度，高度和間距。也可以 使用本儀器計算面積和體積。本測量儀器適合在室內 和戶外執行測量的工作。

機件的編號和儀器詳解圖上的編號一致。 1 螢幕 2 測量按鍵 3 針對面積、體積和間接高度測量 （單畢達哥拉斯

5 減少按鍵 6 選擇固定參考點的按鍵 7 拎環接頭 8 增加按鍵 9 長度和持續測量按鍵 10 電池盒蓋 11 雷射光束放射口 12 接收透鏡 13 序列號碼 14 1/4" 螺孔 15 雷射光束警戒牌 數字式雷射光束測距儀 GLM 50

測量精度 （一般） 1.5 毫米±0.05

635 納米 , <1 豪瓦 雷射光束束直徑 （在攝氏 25 度）約 – 在 10 米遠處 – 在 50 米遠處 6毫米

2x1.5伏 特 LR03 (AAA) 2x1.2伏 特 HR03 (AAA)

A) 激光在目標表面的拋回 （散射，非反射）效果越 好，它的射程就越遠。 如果激光的亮度超過周圍環境 的亮度 （例如在室內或黃昏時），也可以加強射程。在 條件不佳的工作環境下 （例如在烈日下進行測量時），

B) 以測量工具後緣為測量起點。在諸如陽光照射強烈 或表面反射率差等不利條件下，應將影響系數 ±0.15 mm/m 列入計算。如果是在有利條件下，則影響系數 應以 ±0.05 mm/m 計算。 C) 進行持續測量時，最高的工作溫度為攝氏 40 度。 D) 雷射標線的線寬取決於表面特性與環境條件。 E) 如果使用 1.2 伏特的充電電池，儀器的測量次數會 比使用 1.5 伏特的電池來得少。 以上標示的電池使用 壽命是針對不使用顯示屏照明時的測量。 儀器銘牌上的序列號碼 （儀器詳解圖上標示 13 的位 置）便是儀器的識別碼。 數字式雷射光束測距儀 GLM 50 OBJ_BUCH-1444-007.book Page 175 Thursday, June 9, 2016 1:34 PM176 | 中文 1 609 92A 1YM | (9.6.16) Bosch Power Tools 16 電池盒蓋的固定扳扣 17 保護套 18 三腳架

插圖中或說明書中提到的附件，并不包含在正常的供貨範圍

a 測量值顯示列 b 測量結果顯示列 c 測量功能 d 雷射光束被開啟 e 測量的固定參考點 f 溫度警告標志 g 電池電量警告標志 h 錯誤訊息指標 "ERROR"

操作儀器時最好使用堿性錳電池或充電電池。 如果使用 1.2 伏特的充電電池，儀器的測量次數會比 使用 1.5 伏特的電池來得少。 打開電池盒蓋 10 時，先按下固定扳扣 16 接著再取 出電池盒蓋。裝入電池或充電電池。安裝時請注意電 池極性的正確安裝方向，電池室中有正確的安裝參考

安裝電池或充電電池時請注意電池極性的正確安裝方 向，電池室中有正確的安裝參考圖。 如果電池圖形 首度出現在顯示屏上， 那麼至少還 可以進行 100 次的測量工作。持續測量的功能是被關

如果電池圖形 已經開始閃爍，就得更換電池了。 此時已經無法繼續使用儀器測量。 務必同時更換所有的電池或充電電池。 請使用同一制 造廠商，容量相同的電池或充電電池。 如果長期不使用測量儀，必須從測量儀器中取出電 池或充電電池。 經過長期擱置，電池會腐蝕或自行

看管好已經開動的儀器。使用完畢後務必隨手關閉 儀器。 雷射光束可能擾亂旁人的視線。 不可以讓濕氣滲入儀器中，也不可以讓陽光直接照

儀器不可以曝露在極端的氣候下，也不可以把儀器 放在溫差相當大的環境中。 例如儀器不可以長期放 置在汽車中。如果儀器先后曝露在溫差相當大的環 境中，必須先等待儀器的溫度恢復正常後再使用儀 器。如果儀器曝露在極端的氣候下或溫差相當大的 環境中，會影響儀器的測量準確度。 不可以劇烈地撞、摔測量儀 經過強烈的外力沖撞 後，必須檢查測量儀的測量精度， 然后才能夠繼續 使用測量儀 ( 參考 " 距離測量的精度檢驗 ", 頁 數 178)。

開動開動測量儀器，可以使用以下各種方式 : – 按下起停按健 4: 可以開動測量儀器並且儀器是設 定在長度測量的操作模式上。並未啟動激光。 – 按下測量按鍵 2: 可以開動測量儀器和啟動激光。 此時儀器是設 定在長度測量的操作模式上。 不可以把雷射光束指向人或動物，您本人也不可以 直視雷射光束。就算您與雷射光束之間尚有一段距 離，也不可以忽視雷射光束的傷害力。 關閉測量儀，按住起停開關按鍵 4，得讓手指頭在按

如果在 5 分鐘內未按下儀器上的任何按鍵，測量儀會

按下測量按鍵 2 並開動儀器之後，測量儀器是被設定 在長度測量的功能上。您可以使用各別的功能按鍵， 來選擇其它的測量功能 （參考 " 測量功能 ", 頁 數177）。 開機後的測量基本面，是設定在測量儀的後緣上。 使 用固定參考點按鍵 6 可以改變基本面 （參考 " 選擇 基本面 （參考插圖 A）"，頁數 177）。 把測量儀 （已經選擇好）的固定參考點靠在希望的測 量起始點上 （例如牆壁）。 短暫地按住測量按鍵 2 便可以啟動激光光束。 不可以把雷射光束指向人或動物，您本人也不可以 直視雷射光束。就算您與雷射光束之間尚有一段距 離，也不可以忽視雷射光束的傷害力。 以激光束瞄準目標。重新按一下測量按鍵 2 以啟動測

通常在 0.5 秒之內會顯示測量值，最遲在 4 秒鐘之後 會出現測量值。測量時間的長短是由測量的距離，光 線的強弱以及目標表面的反射狀況等因素來決定。完 成測量之後儀器會自動關閉激光。 如果在做好瞄準工作之后未馬上進行測量，約 20 秒 之后激光會自動關閉以保護電池。 選擇基本面 （參考插圖 A） 測量時可以選擇三個不同的固定參考點 : – 測量儀器的後緣 （例如靠在牆壁上）， – 測量儀的前緣 （例如從桌邊開始測量時）， – 螺紋孔 14 的中央 （例如使用三腳架測量時）。 選擇固定參考點時必須重復按下按鍵 6， 至顯示屏上 出現需要的固定參考點為止。 開機時，固定參考點是

顯示屏的照明設備會根據周圍環境的亮度而自動開 啟。 在顯示屏的照明設備被開啟之後，如果操作者未 按下任何按鍵，為了保護電池照明光線會變暗。

單一長度測量 （參考插圖 B） 進行長度測量時必須連續按下按鍵 9 至顯示屏上出現 長度測量的標志 為止。 啟動激光和進行測量時各按一次測 量按鍵 2。 測量值會顯示在測量結果顯示列 b。 進行連續數次的長度測量時， 最後 一次的測量結果會出現在測量值顯 示列 a 上。 測量面積 （參考插圖 C） 進行面積測量時必須連續按按鍵 3 至顯示屏上出現面

根據長度測量的方式，先后測量長和寬。在進行長、 寬測量時激光一直是開著的。 當您完成第二個測量步驟後， 儀器 會自動進行運算並將運算所得的面 積顯示在測量結果顯示列 b 上。 個 別的測量值會出現在測量值顯示列

體積測量 （參考插圖 D） 進行體積測量時必須連續按按鍵 3 至顯示屏上出現體

使用測量長度的方式，先后測量該 體積的長，寬和高。在進行長，寬， 高的測量時，激光一直是開著的。 當您完成第三個測量步驟後， 儀器 會自動進行運算並將運算所得的體 積顯示在測量結果顯示列 b 上。個 別的測量值會出現在測量值顯示列

現 "ERROR"。您可以把待測量的面積分割成數個單一 測量。分別計算各單一測量的體積，然後再累加各個

持續測量 （參考插圖 E） 進行持續測量時可以將測量儀器移向測量目標。此時 每 0.5 秒儀器便會更新一次測量值。例如您可以根據 需要測量到牆壁的距離 : 儀器上隨時會顯示最新的距

執行持續測量時要連續按下按鍵 9 至顯示屏上出現持 續測量的標志 為止。按下測量按鍵 2 便可以開始

目前的測量值會顯示在測量結果顯 示列 b。 輕按測量按鍵 2 可以結束持續測量 功能。 最後一個測量值會顯示在測 量結果顯示列 b 上。重新按下測量 按鍵 2 儀器會重新執行持續測量功能。 5 分鐘之后持續測量功能會自動關閉。 最後一個測量 值會顯示在測量結果顯示列 b 上。 間接高度測量 / 單畢達哥拉斯測量 （參考插圖 F） 無法進行直接測量時 （例如有障礙物會阻擋激光， 或 者沒有目標可以充當反射體時），則必須以間接的方 式測量高度。 在激光和待測量的線段的夾角成直角 時， 才能夠測量出正確的結果 （畢達哥拉斯定理）。 注意，在一個測量過程中的所有單一測量，都必須具 備完全相同的的固定參考點 （例如測量儀器的後

在各個單一測量之間的空檔激光仍然是開啟著的。 連續地按下按鍵 3 至顯示屏上出現單畢達哥拉斯測量

如同長度測量一般，先後測出距離 "1" 和距離 "2" 的值。 務必注意，線段 "1" 和待測量的線段 "X" 之

當您完成最後一個測量步驟後， 儀 器會把 "X" 線段的值顯示在測量結 果顯示列 b 上。 個別的測量值會出 現在測量值顯示列 a。 OBJ_BUCH-1444-007.book Page 177 Thursday, June 9, 2016 1:34 PM178 | 中文 1 609 92A 1YM | (9.6.16) Bosch Power Tools

不論您正在使用哪一種測量功能，只要輕按按鍵 4 便 可以取消最后一次的單一測量值。連續地輕按這個按 鍵，可以由後往前逐一刪除各個單一測量值。

欲相加測量值要先進行測量。 接著按下增加按鍵 8。 顯示屏上會出現 "+"。 來確認。如果要相加體積或面積，在結束第一道測量 過程之後要按下增加按鍵 8。 此時顯示屏上的體積 / 面積標志的左邊會出現 "+" 確認。 接著再進行第二道測量。 再度按下增加按鍵 8，便可以詢問 兩個測量值的總和。計算過程會出 現在測量值顯示列 a，總和則顯示在 測量結果顯示列 b。 運算完畢後，如果在每次測量之前按下增加按鍵 8， 便可以將下一筆的測量值相加到運算總和中。 有關相加功能的指示 : – 長度值，面積值和體積值不可以混合相加。 舉例來 說，如果相加長度值和面積值，在按下增加按鍵 8 後顯示屏上會短暫地出現 "ERROR" 。然後測量儀 器便會轉換回上一個測量功能。 – 一般而言相加的都是測量後的結果 （例如體積 值）。 如果是進行持續測量，則相加顯示在測量結 果顯示列 b 上的值。 出現在測量值顯示列 a 上的 各別測量值是無法相加的。

刪減測量值時必須按下減少按鍵 5。 顯示屏上會出現 "–" 來確認。 接 下來的步驟和 " 相加測量值 " 相

測量時不可以遮蓋住接收透鏡 12 和雷射光束發射口 11。 進行測量時不可以移動測量儀器 （使用持續測量功能 時例外）。 因此要盡可能把測量儀器放在堅固的平面

測量範圍會受光線的明暗，以及目標表面的反射特性 等因素影響。當您在戶外或者在日照強烈的環境中進 行測量時，可以佩戴激光辨識鏡 19 （附件）和使用 激光瞄準靶 20 （附件）以方便辨識激光，或者也可

基于物理原理，不能排除在某些特定的物表進行測量 時會產生誤差。 例如 : – 透明的表面 （玻璃，水等）， – 會反射的表面 （經過拋光的金屬，玻璃）， – 多孔的表面 （例如隔離材料）， – 有紋路的表面 （例如粗糙的灰泥牆，天然石）。 必要時得在這些物表放置雷射光束瞄準靶 20 （附

如果未正確地瞄準好目標點，也可能產生誤測。 此外有溫差的空氣層和間接的反射都可能影響測量

您可以遵循以下的指示來檢查距離測量的精度： – 選擇一段不會改變而且您非常了解的測量距離，約 1 至 10 米長 （例如房間的寬度，門孔的高度）。 測量的距離位置必須位在室內。測量目標的表面必 須是光滑的而且要具備良好的反射性。 – 先後在該距離進行 10 次測量。 單一測量值和平均值的最大差距不可以超過 ±2 毫 米。 要做好測量記錄 , 以便日後充當檢查儀器精確度

使用三腳架工作 （附件） 當測量目標位在遠處時，則必須使用三腳架。把測量 儀上的 1/4" 螺孔 14 安插在三腳架 18 的快速更換 板上。或者您也可以使用一般市面上的照相機三腳

使用三腳架測量之前，先按下按鍵 6 選擇合適的固定 參考點 （固定參考點，螺孔）。 故障 - 原因和處理措施

溫度警告標志 (f) 開始閃爍，無法繼續測量 測量工具的溫度位在工作溫度 範圍，攝氏零下 10 度到攝氏 50 度，之外 （執行持續測量時 的溫度上限為攝氏 40 度）。

顯示屏上出現 "ERROR" 合並 / 刪減不同測量單位的測

激光和目標之間的交夾太小。 加大激光和目標之間

目標表面強烈反射 （例如鏡 子），反射程度太弱 （例如黑 色的物料），或者周圍的環境太

20 （附件）。 雷射光束發射口 11 或接收透 鏡 12 上蒙著一層霧氣 （由于

射光束發射口 11 或 接收透鏡 12。 OBJ_BUCH-1444-007.book Page 178 Thursday, June 9, 2016 1:34 PM中文 | 179 Bosch Power Tools 1 609 92A 1YM | (10.6.16) 每次進行測量時，測量儀器會自動監 控運作功能。如果發現故障，左側的 圖形會在顯示屏上閃爍。當顯示屏上 出現這個圖形， 或者無法以上述的處 理措施排除故障，則必須把儀器交給 經銷商或博世 顧客服務中心修理。

使用附帶的保護套儲存和攜帶儀器。 測量儀器必須隨時保持清潔。 不可以把儀器放入水或其它的液體中。 使用潮濕、柔軟的布擦除儀器上的污垢。不可以使用 洗滌劑或溶劑清潔儀器。 小心地維護、清潔接收透鏡 12，就好比 您清潔眼鏡

雖然本公司生產的儀器在出廠之前都經過嚴格的品質 檢驗，如果仍然發生故障，請將儀器交給博世電動工 具公司授權的客戶服務處修理。不可以擅自打開測量

將儀器送修之前，必須先把儀器放入防護套 17 中。 顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的修理， 維護和備件的問題。以下的網頁中有組裝和備件的資

www.bosch-pt.com 博世顧客咨詢團隊非常樂意為您解答有關本公司產品

當您需要諮詢或訂購備用零組件時，請務必提供本產 品型號銘牌上的 10 位項目編號。

台灣羅伯特博世股份有限公司 建國北路一段 90 號 6 樓 台北市 10491 電話 : (02) 2515 5388 傳真 : (02) 2516 1176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特 · 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特 / 德國

必須以符合環保要求的方式回收再利用損壞的儀器、

不可以把損壞的測距儀和蓄電池 / 電池丟棄在一般的

根據歐洲的法規 2012/19/EU，必須 把不再使用的測量儀器，根據歐洲的 法規 2006/66/EC，必須把損耗的蓄 電池 / 電池，分開收集並且以符合環 保要求的方式回收再利用。 運算值超過 999999 米 / 平方

雷射光束發射口 11 或接收透 鏡 12 被遮蓋住了。

設定了錯誤的固定參考點。 選擇適合測量功能的

指示標志無變化或者在按下按鍵後測量儀器有出乎意
