INSTRUKCJA OBSŁUGI GLL 12V-100-33 CG Professional BOSCH

pl Instrukcja oryginalna

Wskazówki dotyczące bezpieczeństwa

Aby móc efektywnie i bezpiecznie pracować przy użyciu urządzenia pomiarowego, należy przeczytać wszystkie wskazówki i stosować się do nich. Jeżeli urządzenie pomiarowe nie będzie stosowane zgodnie z niniejszymi wskazówkami, działanie wbudowanych zabezpieczeń urządzenia pomiarowego może zostać zakłó- cone. Należy koniecznie zadbać o czytelność tabliczek ostrzegawczych, znajdujących się na urządzeniu pomiarowym. PROSIMY ZACHOWAĆ I STARANNIE PRZE-

CHOWYWAĆ NINIEJSZE WSKAZÓWKI, A ODDAJĄC LUB SPRZEDAJĄC URZĄDZE- NIE POMIAROWE, PRZEKAZAĆ JE NOWEMU UŻYTKOWNIKOWI.

Ostrożnie: Użycie innych, niż podane w niniejszej instrukcji, elementów obsługowych i regulacyjnych oraz zastosowanie innych metod postępowania może prowadzić do niebezpiecznej ekspozycji na promieniowanie laserowe.
W zakres dostawy urządzenia pomiarowego wchodzi tabliczka ostrzegawcza lasera (na schemacie urządzenia pomiarowego znajdującym się na stronie graficznej oznaczona jest ona numerem).
Jeżeli tabliczka ostrzegawcza lasera nie została napisana w języku polskim, zaleca się, aby jeszcze przed pierwszym uruchomieniem urządzenia nakleić na nią wchodzącą w zakres dostawy etykietę w języku polskim.

Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również samemu wpatrywać się w wiązkę ani w jej odbicie.

Można w ten sposób spowodować czyjeś oślepienie, wypadki lub uszkodzenie wzroku.

W przypadku gdy wiązka lasera zostanie skierowane na oko, należy zamknąć oczy i odsunąć głowę tak, aby znalazła się poza zasięgiem padania wiązki.
▶ Nie wolno dokonywać żadnych zmian ani modyfikacji urządzenia laserowego.
▶ Nie należy używać okularów do pracy z laserem (osprzęt) jako okularów ochronnych. Okulary do pracy z laserem służą do łatwiejszej identyfikacji wiązki lasera, nie chronią jednak przed promieniowaniem laserowym.
▶ Nie należy używać okularów do pracy z laserem (osprzęt) jako okularów przeciwstonecznych ani podczas prowadzenia samochodu. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.
▶ Naprawę urządzenia pomiarowego należy zlecać wyłącznie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Tylko w ten sposób zagwarantowane zostanie zachowanie bezpieczeństwa urządzenia.
▶ Nie wolno udostępniać laserowego urządzenia pomiarowego do użytkowania dzieciom pozostawionym bez nadzoru. Mogą one nieumyślnie oślepić inne osoby lub same siebie.
▶ Nie należy stosować tego urządzenia pomiarowego w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. W urządzeniu pomiarowym może dojść do utworzenia iskier, które mogą spowodować zapłon pyłów lub oparów.

248 | Polski

▶ Nie modyfikować ani nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.
W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznaczeniem może dojść do wystąpienia oparów. Akumulator może się zapalić lub wybuchnąć. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddechowe.
W przypadku nieprawidłowej obsługi lub uszkodzenia akumulatora może dojść do wycieku palnego elektrolitu z akumulatora. Należy unikać kontaktu z nim, a w przypadku niezamierzonego zetknięcia się z elektrolitem, należy umyć dane miejsce wodą. Jeżeli ciecz dostała się do oczu, należy dodatkowo skonsultować się z lekarzem. Elektrolit może doprowadzić do podrażnienia skóry lub oparzeń.
Ostre przedmioty, takie jak gwoździe lub śrubokręt, a także działanie sił ze- wnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrza- nia.
▶ Nieużywany akumulator należy trzymać z dala od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie styków. Zwarcie pomiędzy stykami akumulatora może spowodować oparzenia lub pożar.
- Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem.
- Akumulatory należy ładować wyłącznie w ładowarkach zalecanych przez producenta. Ładowanie akumulatorów innych, niż te, które zostały dla danej ładowarki przewidziane, może spowodować zagrożenie pożarowe.

Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem, przed ogniem, zanieczyszczeniami, woda i wilgocią. Istnieje zagrożenie zwarcia i wybuchu.

Nie należy umieszczać akcesoriów magnetycznych w pobliżu implantów oraz innych urządzeń medycznych, np. rozrusznika serca lub pompy insulinowej. Magnesy akcesoriów wytwarzają pole, które może zakłócić działanie implantów i urządzeń medycznych.

Akcesoria magnetyczne należy przechowywać z dala od magnetycznych nośników danych oraz urządzeń wrażliwych magnetycznie. Pod wpływem działania magnesów akcesoriów może dojść do nieodwracalnej utraty danych.

Urządzenie pomiarowe wyposażone jest w interfejs radiowy. Należy wziąć pod uwagę obowiązujące lokalne ograniczenia, np. w samolotach lub szpitalach.

Znak słowny Bluetooth® oraz znaki graficzne (logo) są zarejestrowanymi znakami towarowymi i stanowią własność Bluetooth SIG, Inc. Wszelkie wykorzystanie tych znaków przez firmę Robert Bosch Power Tools GmbH odbywa się zgodnie z umową licencyjną.

▶ OSTROŻNIE! Podczas pracy z urządzeniami pomiarowymi z funkcją Bluetooth® może dojść do zakłócenia działania innych urządzeń i instalacji, samolotów i urządzeń medycznych (np. rozruszników serca, aparatów słuchowych. Nie można także całkowicie wykluczyć potencjalnie szkodliwego wpływu na ludzi i zwierzęta, przebywające w bezpośredniej bliskości. Nie należy stosować urządzenia pomiarowego z funkcją Bluetooth® w pobliżu urządzeń medycznych, stacji benzynowych, zakładów chemicznych ani w rejonach zagrożonych wybuchem. Nie wolno użytkować urządzenia pomiarowego z funkcją Bluetooth® w samolotach. Należy unikać długotrwałego użytkowania urządzenia, jeżeli znajduje się ono w bezpośredniej bliskości ciała.

Opis urządzenia i jego zastosowania

Należy kierować się rysunkami umieszczonymi w przedniej części instrukcji eksploatacji.

Użycie zgodne z przeznaczeniem

Urządzenie pomiarowe przeznaczone jest do wyznaczania i wskazywania linii poziomych i pionowych.

Urządzenie pomiarowe dostosowane jest do pracy w pomieszczeniach i na zewnątrz.

Produkt jest urządzeniem laserowym dla konsumentów zgodnie z normą EN 50689.

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do schematu urządzenia pomiarowego, znajdującego się na stronie graficznej.

(1) Przycisk trybu pracy lasera
(2) Przycisk Bluetooth®
(3) Wskaźnik stanu naładowania akumulatora/baterii
(4) Włącznik/wyłącznik
(5) Otwór wyjściowy wiązki lasera
(6) Tabliczka ostrzegawcza lasera

250 | Polski

(7) Numer seryjny
(8) Przyłącze statywu 5/8"
(9) Przyłącze statywu 1/4"
(10) Akumulator ^a)
(11) Pokrywa adaptera do baterii
(12) Przycisk odblokowujący akumulator/adapter do baterii
(13) Baterie ^a)
(14) Obudowa adaptera do baterii
(15) Wnęka akumulatora
(16) Uchwyt (LB 10) ^a)
(17) Magnes ^a)
(18) Śruba 1/4" do uchwytu ^a)
(19) Otwór na wkręty do zamocowania uchwytu ^a)
(20) Klamra sufitowa (DK 20) ^a)
(21) Uniwersalny uchwyt ^a)
(22) Laserowa tablica celownicza ^a)
(23) Okulary do pracy z laserem ^a)
(24) Odbiornik laserowy ^a)
(25) Statyw ^a)
(26) Kolumna teleskopowa ^4
(27) Adapter do baterii ^a)
(28) Pokrowiec ^a)
(29) Walizka ^a)

a) Nie wchodzi w skład wyposażenia standardowego.

Dane techniczne

Laser liniowy GLL 12V-100-33 CG
Numer katalogowy	3 601 K65 4..
Zasięg pracy (promień)A)
- standardowy 30 m
- z odbiornikiem laserowym 5–100 m

1 609 92A 9AX | (14.08.2024) Bosch Power Tools

Polski | 251

Laser liniowy GLL 12V-100-33 CG

Dokładność niwelacyjna ^B)(C)D)	±0,3 mm/m
Zakres automatycznej niwelacji ±4°
Czas niwelacji < 4 s
Maks. wysokość stosowania ponad wysokością referencyjną	2000 m
Wilgotność względna, maks. 90%
Stopień zanieczyszczenia zgodnie z IEC 61010-1 2	E)
Klasa lasera 2
Typ lasera <10 mW, 500–540 nm
C610
Rozbieżność 50 × 10 mrad (kąt pełny)
Najkrótszy czas trwania impulsu 1/10000 s
Częstotliwość powtarzania impulsów 10 kHz
Kompatybilny odbiornik laserowy LR 7
Przyłącze statywu 1/4", 5/8"
Zasilanie
- akumulator litowo-jonowy 12 V
- baterie alkaliczno-manganowe (z adapterem do baterii)	4 × 1,5 V LR6 (AA)
Czas pracy z 3 liniami laserowymi ^F)
- z akumulatorem litowo-jonowym 6 h
- z bateriami alkaliczno-manganowymi 4 h
Urządzenie pomiarowe z funkcją Bluetooth®
- kompatybilność Bluetooth® 5.2 (Low Energy)	G)
- maks. zasięg sygnału	30 m ^H)
- zakres częstotliwości pracy	2402–2480 MHz
- maks. moc nadawania	3,3 mW
Smartfon z funkcją Bluetooth®
- kompatybilność Bluetooth® 5.2 (Low Energy)	G)
Waga ^I)	0,96 kg

252 | Polski

Laser liniowy GLL 12V-100-33 CG

Wymiary (długość × szerokość × wysokość) 162 × 89 × 139 mm
Stopień ochronyJ)	IP65
Zalecana temperatura otoczenia podczas ładowania 0 °C ... +35 °C
Dopuszczalna temperatura otoczenia podczas pracy -10 °C ... +40 °C
Dopuszczalna temperatura otoczenia podczas prze-chowywania (bez akumulatora)	-20 °C ... +70 °C
Zalecane akumulatory(2–3 Ah)	GBA 12V...
Zalecane ładowarki GAL 12...	GAX 18...

A) Zasięg pracy może się zmniejszyć przez niekorzystne warunki otoczenia (np. bezpośrednie nasłonecznienie).

B) W czterech poziomych punktach skrzyżowania linii laserowych.

C) Podane wartości zakładają występowanie normalnych lub korzystnych warunków otoczenia (np. brak drgań, mgły, zadymienia lub bezpośredniego nasłonecznienia). W przypadku silnych wahań temperatury mogą wystąpić różnice w dokładności.

D) Przy maksymalnym zakresie automatycznej niwelacji dodatkowo należy się liczyć z odchyleniem wynoszącym ±0,1 mm/m.

E) Występuje jedynie zabrudzenie nieprzewodzące, jednak od czasu do czasu okresowo należy spodziewać się zjawiska przewodzenia prądu spowodowanego kondensacją.

F) Krótszy czas pracy w przypadku korzystania z funkcji Bluetooth®

G) W przypadku urządzeń Bluetooth® Low Energy nawiązanie połączenia może – w zależności od modelu i systemu operacyjnego – okazać się niemożliwe. Urządzenia Bluetooth® muszą obsługiwać profil SPP.

H) Zasięg uzależniony jest od warunków zewnętrznych oraz od zastosowanego odbiornika. W pomieszczeniach zamkniętych i w przypadku barier metalowych (np. ściany, regały, walizki itp.) zasięg sygnału Bluetooth® może być znacznie mniejszy.

I) Waga bez akumulatora/adaptera do baterii/baterii

J) Stopień ochrony IP nie dotyczy akumulatora litowo-jonowego i adaptera do baterii.

Do jednoznacznej identyfikacji urządzenia pomiarowego służy numer seryjny (7) podany na tabliczce znamionowej.

Zasilanie urządzenia pomiarowego

Urządzenie pomiarowe można eksploatować przy zastosowaniu ogólnodostępnych w handlu baterii lub przy użyciu akumulatora litowo-jonowego firmy Bosch.

Praca przy użyciu baterii

Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-mangano- wych.

Baterie należy umieścić we wnęce na baterie.

Adapter do baterii przewidziany został do użytku wyłącznie w określonych urządzeniach firmy Bosch i nie wolno go stosować w elektronarzędziach.

Aby włożyć baterie, należy wsunąć obudowę (14) adaptera do baterii we wnękę akumulatora (15). Ułożyć baterie na pokrywce (11) w obudowie, zgodnie ze schematem. Następnie przesunąć pokrywkę ponad obudową tak, aby w sposób wyczuwalny zaskoczyła w zapadce.

Aby wyjąć baterie(13), należy nacisnąć przyciski odblokowujące(12) pokrywy(11), a następnie zdjęć pokrywę. Wyjąć baterie. Aby wyjąć znajdująca się wewnątrz obudowę(14) z wnęki akumulatora, należy wsunąć do niej palce i wyciągnąć ją z urządzenia pomiarowego, lekko ją dociskając do bocznej ścianki.

Baterie należy zawsze wymieniać w komplecie. Należy stosować tylko baterie tego same-go producenta i o jednakowej pojemności.

Jeżeli urządzenie pomiarowe nie będzie używane przez dłuższy, należy wyjąć z niego baterie. Baterie w urządzeniu pomiarowym, które jest przez dłuższy czas nie- używane, mogą ulec korozji.

Praca przy użyciu akumulatora

▶ Należy stosować wyłącznie ładowarki wyszczególnione w danych technicznych.

Tylko te ładowarki dostosowane są do ładowania zastosowanego w urządzeniu pomiarowym akumulatora litowo-jonowego.

Wskazówka: Ze względu na międzynarodowe przepisy transportowe w momencie dostawy akumulatory litowo-jonowe są częściowo naładowane. Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator.

Aby włożyć naładowany akumulator (10), należy wsunąć go we wnękę (15) aż do wyczuwalnego zablokowania.

Aby wyjąć akumulator (10) należy nacisnąć przyciski odblokowujące (12) i wyjąć akumulator z wnęki (15). Nie należy przy tym używać siły.

Wskazówki dotyczące właściwego postępowania z akumulatorem

Akumulator należy chronić przed wilgocią iłwodą.

Akumulator należy przechowywać wyłącznie witemperaturze od -20°C do 50°C. Nie wolno pozostawiać akumulatora, np. latem, w samochodzie.

254 | Polski

Zdecydowanie krótszy czas pracy po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy.

Przestrzegać wskazówek dotyczących utylizacji odpadów.

Wskaźnik stanu naładowania znajdujący się na urządzeniu pomiarowym

Przy włączonym urządzeniu pomiarowym wskaźnik stanu naładowania (3) pokazuje aktualny stan naładowania akumulatora lub baterii.

Gdy akumulator lub baterie zaczną się wyczerpywać, jasność linii laserowych będzie stopniowo malała.

W przypadku prawie całkowitego wyczerpania akumulatora lub baterii wskaźnik naładowania (3) miga przez cały czas. Linie laserowe migają co 5 min przez 5 s.

W przypadku wyczerpania akumulatora lub baterii linie laserowe i wskaźnik stanu naładowania (3) zamigają jeszcze raz, zanim urządzenie pomiarowe się wyłączy.

Praca

Uruchamianie

Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim nasłonecznieniem.
Urządzenie pomiarowe należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. Nie należy go na przykład pozostawiać przez dłuższy czas w samochodzie. W sytuacjach, w których urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed przystąpieniem do jego użytkowania odczekać, aż powróci ono do normalnej temperatury oraz zawsze sprawdzić jego dokładność pomiarową (zob. „Sprawdzanie dokładności pomiarowej urządzenia pomiarowego“, Strona 258).

Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję urządzenia pomiarowego.

Urządzenie pomiarowe należy chronić przed silnymi uderzeniami oraz przed upuszczeniem. W przypadku silnego oddziaływania na urządzenie pomiarowe, należy przed dalszą pracą przeprowadzić kontrolę dokładności (zob. „Sprawdzanie dokładności pomiarowej urządzenia pomiarowego“, Strona 258).
Urządzenie pomiarowe należy transportować w stanie wyłączonym. Wyłączenie powoduje automatyczną blokadę jednostki wahadłowej, która przy silniejszym ruchu mogłaby ulec uszkodzeniu.

Włączanie/wyłączanie

Aby włączyć urządzenie pomiarowe, należy przesunąć włącznik/wyłącznik (4) w pozycję ON. Po włączeniu urządzenia pomiarowego, generowana jest linia laserowa z otworu wyjściowego (5).

▶ Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak również spoğlađać w wiązkę (nawet przy zachowaniu większej odległości).

Aby wyłączyć urządzenie pomiarowe, należy przesunąć włącznik/wyłącznik (4) w pozycję OFF. Po wyłączeniu jednostka wahadłowa blokuje się automatycznie.

▶ Nie wolno zostawiać włączonego urządzenia pomiarowego bez nadzoru, a po zakończeniu użytkowania należy je wyłączać. Wiązka laserowa może oślepić osoby postronne.

Gdy temperatura urządzenia pomiarowego zacznie zbliżać się do maksymalnej dopuszczalnej temperatury pracy, jasność linii laserowych będzie stopniowo malała.

W razie przekroczenia maksymalnej dopuszczalnej temperatury pracy linie laserowe migają w szybkim tempie, a następnie urządzenie pomiarowe wyłącza się. Po ochłodzeniu urządzenie pomiarowe jest znów gotowe do pracy i może zostać ponownie włączone.

Deaktywacja automatycznego wyłącznika

Jeżeli przez ok. 120 min nie zostanie naciśnięty żaden przycisk na urządzeniu pomiarowym, urządzenie pomiarowe wyłączy się automatycznie w celu oszczędzania energii akumulatora lub baterii.

Aby ponownie włączyć urządzenie pomiarowe po automatycznym wyłączeniu, można albo ustawić włącznik/wyłącznik (4) najpierw w pozycji OFF, a następnie ponownie włączyć urządzenie pomiarowe, albo nacisnąć jeden z przycisków trybu pracy lasera (1).

Aby zdezaktywować funkcję automatycznego wyłączania, należy (przy włączonym urządzeniu pomiarowym) nacisnąć jeden z przycisków trybu pracy lasera (1) i przytrzymać go przez co najmniej 3 s. Dezaktywacja funkcji automatycznego wyłączania potwierdzona jest krótkim miganiem linii laserowych.

Aby dokonać aktywacji funkcji automatycznego wyłączania, należy wyłączyć urządzenie pomiarowe, a następnie ponownie je włączyć.

Tryby pracy

Urządzenie pomiarowe może emitować jedną poziomą i dwie pionowe linie laserowe.

Po włączeniu urządzenia pomiarowego emitowana jest pozioma linia laserowa.

Każda z linii laserowych można włączać i wyłączać niezależnie od siebie. W tym celu należy nacisnąć przycisk trybu pracy lasera (1) odpowiadający danej linii laserowej.

Wszystkie tryby pracy można łączyć z funkcją automatycznej niwelacji lub z funkcją na- chylenia.

256 | Polski

Wszystkie tryby pracy są odpowiednie do stosowania urządzenia z odbiornikiem laserowym (24).

Funkcja automatycznej niwelacji

Podczas pracy urządzenie pomiarowe przez cały czas kontroluje swoją pozycję. Przy ustawieniu w zakresie automatycznej niwelacji wynoszącym ±4° działa funkcja automatycznej niwelacji. Poza zakresem automatycznej niwelacji urządzenie przełącza się automatycznie w funkcję nachylenia.

Praca z funkcją automatycznej niwelacji

Ustawić urządzenie pomiarowe na poziomym, stabilnym podłożu, zamocować je w uchwycie (16) lub na statywie (25).

Funkcja automatycznej niwelacji automatycznie kompensuje nierówności podłoża w zakresie automatycznej niwelacji wynoszącym ±4°. Gdy wiązki lasera świecą się światłem ciągłym, oznacza to, że urządzenie pomiarowe zakończyło automatyczną niwelację.

Jeżeli automatyczna niwelacja nie jest możliwa, na przykład w sytuacji, gdy kąt nachylenia podstawy urządzenia pomiarowego jest większy niż 4° od poziomu, linie laserowe zaczynają migać, najpierw przez 2 s w szybkim tempie, a następnie w szybkim tempie w odstępach co 5 s. Urządzenie pomiarowe ma ustawioną funkcję nachylenia.

Aby dalej pracować z funkcją automatycznej niwelacji, należy ustawić urządzenie pomiarowe w pozycji poziomej i zaczekać, aż zakończy się automatyczna niwelacja. Po powrocie urządzenia pomiarowego do zakresu automatycznej niwelacji, wynoszącego ±4° wiązki lasera świecą się ponownie światłem ciągłym.

Wstrząsy i zmiany położenia podczas pracy urządzenia pomiarowego są niwelowane automatycznie. Aby uniknąć błędów w pomiarze, spowodowanych przesunięciem urządzenia pomiarowego, należy po przeprowadzeniu niwelacji skontrolować pozycję wiązek lasera w odniesieniu do punktów referencyjnych.

Praca z funkcją nachylenia

Ustawić urządzenie pomiarowe na odpowiednim podłożu. Podczas pracy z funkcją nachylenia linie laserowe migają, najpierw przez 2 s w szybkim tempie, a następnie w szybkim tempie w odstępach co 5 s.

W funkcji nachylenia linie laserowe nie zostaną automatycznie zniwelowane i nie muszą być ustawione względem siebie prostopadle.

Zdalne sterowanie za pomocą aplikacji „Bosch Levelling Remote App”

Urządzenie pomiarowe jest wyposażone w moduł Bluetooth®, który dzięki technologii łączności radiowej umożliwia zdalne sterowanie za pomocą smartfona wyposażonego w interfejs Bluetooth®.

Aby skorzystać z tej funkcji, konieczna jest aplikacja „Bosch Levelling Remote App”. W zależności od urządzenia mobilnego, należy ją pobrać z odpowiedniego sklepu z aplikacjami (Apple App Store, Google Play Store).

Informacje dotyczące warunków systemowych dla nawiązania połączenia przez Bluetooth® można znaleźć na stronie internetowej firmy Bosch: www.bosch-pt.com. Podczas korzystania z funkcji zdalnego sterowania przez Bluetooth® należy liczyć się z opóźnieniami w transmisji pomiędzy urządzeniem mobilnym a urządzeniem pomiarowym, spowodowanymi złymi warunkami odbioru.

Nawiązywanie/kończenie połączenia z urządzeniem mobilnym

Po włączeniu urządzenia pomiarowego funkcja Bluetooth® jest zawsze wyłączona.

Włączanie funkcji Bluetooth® w celu korzystania ze zdalnego sterowania:

• Nacisnąć krótko przycisk Bluetooth® (2). Dla potwierdzenia przycisk miga w wolnym tempie.
• Jeśli urządzenie pomiarowe było już kiedyś połączone z urządzeniem mobilnym i to urządzenie mobilne znajduje się w zasięgu (oraz ma włączoną funkcję Bluetooth®), połączenie z tym urządzeniem mobilnym zostanie przywrócone automatycznie. Połączenie zostanie nawiązane, gdy przycisk Bluetooth® (2) będzie się świecić na stałe.

Połączenie przez Bluetooth® może zostać przerwane z powodu zbyt dużej odległości, przeszkód znajdujących się pomiędzy urządzeniem pomiarowym i urządzeniem mobilnym, a także z powodu zakłóceń elektromagnetycznych. W takim przypadku przycisk Bluetooth® (2) miga.

Nawiązywanie nowego połączenia (połączenie po raz pierwszy lub połączenie z innym urządzeniem mobilnym):

– Należy upewnić się, że funkcja Bluetooth® została włączona w urządzeniu mobilnym oraz że funkcja Bluetooth® jest włączona w urządzeniu pomiarowym.
– Uruchomić Bosch Levelling Remote App. Jeżeli znalezionych zostanie kilka aktywnych urządzeń pomiarowych, należy wybrać odpowiednie urządzenie.
- Nacisnąć przycisk Bluetooth® (2) w urządzeniu pomiarowym i przytrzymać go tak długo, aż przycisk zacznie migać w szybkim tempie.
- Potwierdzić połączenie na urządzeniu mobilnym.
- Połączenie zostanie nawiązane, gdy przycisk Bluetooth® (2) będzie świecić się na stałe.
- Jeśli nie ma możliwości nawiązania połączenia, przycisk Bluetooth® (2) w dalszym ciągu miga w szybkim tempie.

Wyłączanie funkcji Bluetooth®:

Nacisnąć krótko przycisk Bluetooth® (2), aby przestał się świecić, lub wyłączyć urządzenie pomiarowe.

258 | Polski

Przywracanie ustawień fabrycznych:

• Podczas przywracania do ustawień fabrycznych usuwane są wszystkie dane połączeń w urządzeniu pomiarowym.
• Jeśli urządzenie mobilne, z którym urządzenie pomiarowe było wcześniej połączone, znajduje się w zasięgu, należy albo wyłączyć w urządzeniu mobilnym funkcję Bluetooth®, albo usunąć w urządzeniu mobilnym połączenie z urządzeniem pomiarowym.
• Włączyć urządzenie pomiarowe. Następnie krótko nacisnąć przycisk Bluetooth® (2) w urządzeniu pomiarowym. Dla potwierdzenia przycisk miga w wolnym tempie.
• Następnie należy równocześnie nacisnąć przycisk Bluetooth® (2) oraz znajdujący się obok przycisk trybu pracy lasera (1) przez 3 s, aż przycisk Bluetooth® (2) zaświeci się na krótko i znów zgaśnie.
  – W urządzeniu pomiarowym zostały przywrócone ustawienia fabryczne.

Aktualizacja oprogramowania urządzenia pomiarowego

Jeśli dostępna jest aktualizacja oprogramowania dla urządzenia pomiarowego, pojawi się powiadomienie w Bosch Levelling Remote App. W celu zainstalowania aktualizacji należy postępować zgodnie z instrukcją w aplikacji.

Podczas aktualizacji przycisk Bluetooth® (2) miga w szybkim tempie. Wszystkie pozostałe przyciski są zdezaktywowane, a linie laserowe wyłączone aż do zakończenia aktualizacji.

Sprawdzanie dokładności pomiarowej urządzenia pomiarowego

Wpływ na dokładność niwelacji

Największy wpływ wywiera temperatura otoczenia. W szczególności różnica temperatur przebiegająca od podłoża do góry może wpływać na przebieg wiązki laserowej.

Aby zminimalizować efekty termiczne spowodowane unoszącym się do góry ciepłem gleby, zalecamy stosowanie urządzenia pomiarowego na statywie. Oprócz tego należy starać się ustawić urządzenie pomiarowe w miarę możliwości pośrodku powierzchni roboczej.

Na odchylenia pomiarowe mogą mieć wpływ, oprócz czynników zewnętrznych, także charakterystyczne dla danego typu urządzenia czynniki (takie jak na przykład upadek lub silne wstrząsy). Z tego powodu należy przed każdym pomiarem skontrolować dokładność niwelacyjną.

Najpierw należy skontrolować dokładność niwelacyjną poziomej linii laserowej, a dopiero potem dokładność niwelacyjną pionowych linii laserowych.

Jeżeli któraś z kontroli wykazałaby, iż urządzenie pomiarowe przekracza maksymalnie dopuszczalne odchylenie, urządzenie należy oddać do naprawy w jednym z punktów serwisowych firmy Bosch.

Kontrola dokładności niwelacyjnej osi poprzecznej w poziomie

Do przeprowadzenia kontroli potrzebny jest wolny odcinek o długości 5 m ze stabilnym podłożem pomiędzy dwiema ścianami A i B.

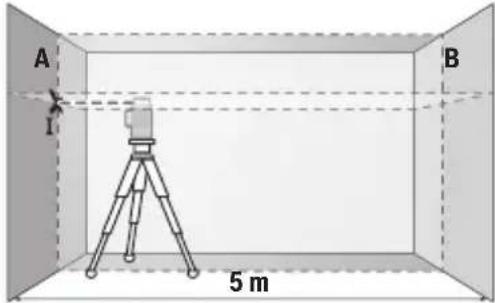

– Zamontować urządzenie pomiarowe w pobliżu ściany A na statywie lub ustawić je na stabilnym, równym podłożu. Włączyć urządzenie pomiarowe. Włączyć poziomą linię laserową i pionową linię laserową z przodu urządzenia pomiarowego.

- Skierować laser na ścianę A i zaczekać, aż urządzenie pomiarowe się wypozio-muje. Zaznaczyć na ścianie środek punk-tu, w którym krzyżują się linie laserowe (punkt I).

A 180° B I II

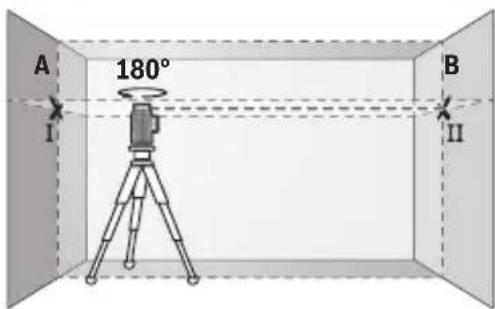

- Obrócić urządzenie pomiarowe o 180°, zaczekać aż się wypoziomuje i zaznaczyć na przeciwległej ścianie B punkt, w którym krzyżują się linie laserowe (punkt II).

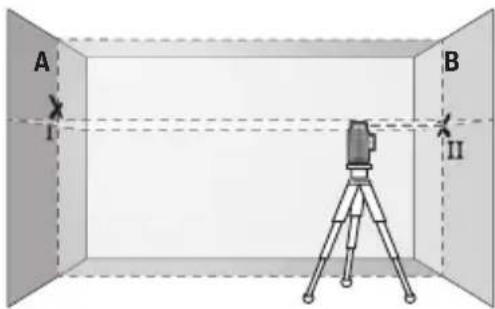

- Umieścić urządzenie pomiarowe – nie obracając go – w pobliżu ściany B, włączyć je i zaczekać, aż się wypoziomuje.

A B I II

- Wyregulować wysokość urządzenia pomiarowego (na statywie albo ewentualnie podkładając coś pod urządzenie) tak, aby punkt przecięcia linii laserowych dokładnie pokrywał się z zaznaczonym uprzednio punktem II na ścianie B.

260 | Polski

A I d III 180° B II

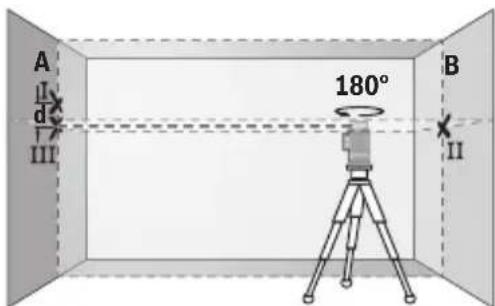

- Obrócić urządzenie pomiarowe o 180°, nie zmieniając jego wysokości. Skierować wiązkę na ścianę A tak, aby pionowa linia laserowa przebiegała przez uprzednio zaznaczony punkt I. Zaczekać, aż urządzenie pomiarowe się wypoziomuje i zaznaczyć punkt przecięcia linii laserowej na ścianie A (punkt III).

- Z różnicy d pomiędzy obydwoma zaznaczonymi punktami I i III na ścianie A wyniknie rzeczywiste odchylenie urządzenia pomiarowego.

Na odcinku pomiarowym wynoszącym 2 × 5 m = 10 m maksymalne dopuszczalne odchylenie nie może przekraczać:

10 m × ±0,3 mm/m = ±3 mm. Różnica d pomiędzy punktami I i III może zatem wynosić maksymalnie 3 mm.

Kontrola dokładności niwelacyjnej pionowych linii laserowych

Do przeprowadzenia kontroli potrzebny jest otwór drzwiowy. Po obu stronach drzwi musi być minimum 2,5 m wolnego miejsca. Niezbędne jest też stabilne podłoże.

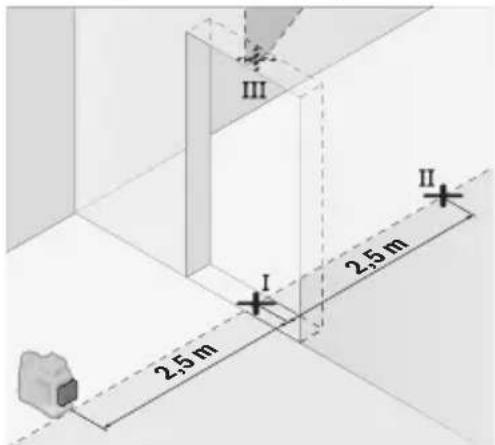

– Ustawić urządzenie pomiarowe w odległości 2,5 m od otworu drzwiowego na stabilnym, równym podłożu (nie na statywie). Włączyć urządzenie pomiarowe oraz pionową linię laserową z przodu urządzenia laserowego. Skierować linię laserową na otwór drzwiowy i zaczekać, aż urządzenie zakończy automatyczną niwelację.

– Zaznaczyć środek poziomej linii laserowej na podłodze w otworze drzwiowym (punkt I), w odległości 5 m po drugiej stronie otworu drzwiowego (punkt II), jak również na górnej framudze otworu drzwiowego (punkt III).

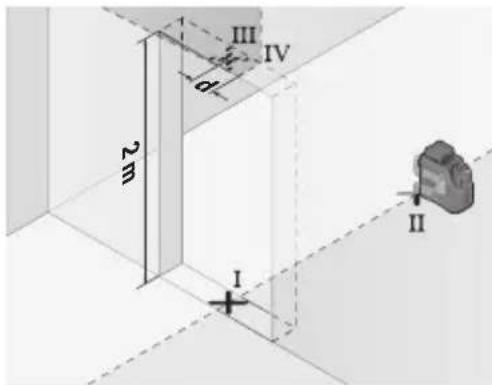

- Obrócić urządzenie pomiarowe o 180° i ustawić je z drugiej strony otworu drzwiowego, bezpośrednio za punktem II. Zaczekać, aż urządzenie pomiarowe się wypoziomuje, a następnie skierować pionową linię laserową w taki sposób, by jej środek przebiegał dokładnie przez punkty I i II.

• Zaznaczyć środek linii laserowej na górnej krawędzi otworu drzwiowego, jako punkt IV.
• Z różnicy d pomiędzy obydwoma zaznaczonymi punktami III i IV wyniknie rzeczywiste odchylenie urządzenia pomiarowego od prostopadłej.
  – Należy zmierzyć wysokość otworu drzwiowego.
  Powtórzyć ten proces pomiarowy dla drugiej pionowej linii laserowej. W tym celu włączyć pionową linię laserową z boku urządzenia pomiarowego i obrócić urządzenie pomiarowe przed rozpoczęciem procesu pomiarowego o 90°.
  Maksymalne dopuszczalne odchylenie obliczane jest w następujący sposób:
  Podwójna wysokość otworu drzwiowego × 0,3 mm/m
  Przykład: Przy wysokości otworu drzwiowego 2 m maksymalne odchylenie może wynosić
  2 × 2 m × ±0,3 mm/m = ±1,2 mm. W związku z tym punkty III i IV mogą być od siebie oddalone maksymalnie o 1,2 mm.

Wskazówki dotyczące pracy

u Do zaznaczania należy używać zawsze tylko środka linii laserowej. Szerokość linii laserowej zmienia się w zależności od odległości.

Praca z uchwytem LB□10 (zob.□rys.□A-D)

Za pomocą uchwytu (16) urządzenie pomiarowe można mocować na powierzchniach pionowych lub materiałach magnetycznych. W połączeniu z uchwytem sufitowym (20) urządzenie pomiarowe można umieścić także na dużej wysokości.

Urządzenie pomiarowe z przyłączem do statywu 1/4" (9) założyć na śrubę 1/4" (18) uchwytu i mocno dokręcić.

Możliwości zamocowania uchwytu (16):

- za pomocą dostępnego w handlu wkrętu mocującego przez otwór na wkręty (19) do drewna (zob. rys. B),

262 | Polski

• za pomocą magnesów (17) do materiałów magnetycznych (zob. rys. C)
• za pomocą klamry sufitowej (20) do listew sufitowych (zob. rys. D).

Podczas mocowania osprzętu do powierzchni należy trzymać palce z dala od tylnej strony osprzętu magnetycznego. Duża siła przyciągania magnesów może spowodować zakleszczenie palców.

Przed włączeniem urządzenia pomiarowego należy z grubsza wyregulować uchwyt(16).

Praca z laserową tablicą celowniczą

Laserowa tablica celownicza (22) poprawia widoczność wiązki laserowej przy niekorzystnych warunkach lub większych odległościach.

Odblaskowa powierzchnia laserowej tablicy celowniczej (22) poprawia widoczność linii laserowej, przez transparentną powierzchnię linia laserowa jest widoczna także od tyłu laserowej tablicy celowniczej.

Praca ze statywem

Aby zapewnić stabilną podstawę pomiaru z ustaloną wysokością, zaleca się użycie statywu. Urządzenie pomiarowe z przyłączem do statywu 1/4" (9) założyć na gwint statywu (25) lub dowolnego statywu fotograficznego dostępnego w handlu. Do zamocowania urządzenia pomiarowego na statywie budowlanym dostępnym w handlu należy użyć przyłącza statywu 5/8" (8). Dokręcić urządzenie pomiarowe za pomocą śruby ustalającej statywu.

Przed włączeniem urządzenia pomiarowego, należy z grubsza wyregulować statyw.

Montaż za pomocą uniwersalnego uchwytu (zob. rys. F)

Za pomocą uniwersalnego uchwytu(21) można zamocować urządzenie pomiarowe np. na powierzchniach pionowych lub materiałach magnetycznych. Uniwersalny uchwyt można stosować również jako statyw naziemny; ułatwia on zmienianie położenia urządzenia pomiarowego na wysokość.

Podczas mocowania osprzętu do powierzchni należy trzymać palce z dala od tylnej strony osprzętu magnetycznego. Duża siła przyciągania magnesów może spowodować zakleszczenie palców.

Przed włączeniem urządzenia pomiarowego należy z grubsza wyregulować uniwersalny uchwyt (21).

Praca z odbiornikiem laserowym (zob. rys. F)

W przypadku niekorzystnych warunków oświetleniowych (jasne pomieszczenie, bezpośrednie działanie promieni słonecznych), a także przy większych odległościach należy stosować odbiornik laserowy ^(24) w celu łatwiejszego wykrywania linii laserowych.

Wszystkie tryby pracy są odpowiednie do stosowania urządzenia z odbiornikiem laserowym (24).

Okulary do pracy z laserem

Okulary do pracy z laserem odfiltrowują światło otoczenia. Dzięki temu wiązka laserowa wydaje się jaśniejsza.

u Nie należy używać okularów do pracy z laserem (osprzęt) jako okularów ochronnych. Okulary do pracy z laserem służą do łatwiejszej identyfikacji wiązki lasera, nie chronią jednak przed promieniowaniem laserowym.
u Nie należy używać okularów do pracy z laserem (osprzęt) jako okularów przeciwstonecznych ani podczas prowadzenia samochodu. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.

Przykłady zastosowań (zob. rys. E-J)

Przykłady różnych sposobów zastosowania urządzenia pomiarowego można znaleźć na stronach graficznych.

Konserwacja i serwis

Konserwacja i czyszczenie

Urządzenie pomiarowe należy utrzymywać w czystości.

Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach.

Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki. Nie stosować żadnych środków czyszczących ani rozpuszczalników.

W szczególności należy regularnie czyścić płaszczyzny przy otworze wyjściowym wiązki laserowej, starannie usuwając kłączki kurzu.

Urządzenie pomiarowe należy przechowywać i transportować tylko w pokrowcu (28) lub w walizce (29).

W razie konieczności naprawy urządzenie pomiarowe należy przesłać w pokrowcu (28) lub w walizce (29).

Obsługa klienta oraz doradztwo dotyczące użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki techniczne oraz informacje o częściach zamiennych można także znaleźć pod adresem:

www.bosch-pt.com

Pracownicy biura obsługi firmy Bosch chętnie udzielą pomocy w przypadku zapytań dotyczących naszych produktów i osprzętu.

264 | Polski

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail]

www.bosch-pt.pl

Dalsze adresy serwisowe zamieszczamy poniżej:

Zalecane akumulatory litowo jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika bez konieczności spełnienia jakichkolwiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np.: transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy stosować się do szczególnych wymogów dotyczących opakowania i znaczenia towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem d/s towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odstonięte styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł on się poruszać w opakowaniu. Należy wziąć też pod uwagę ewentualne przepisy prawa krajowego.

Utylizacja odpadów

Urządzenia pomiarowe, akumulatory/baterie, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Nie wolno wyrzucać narzędzi pomiarowych ani akumulatorów/baterii razem z odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Niezdatne do użytku urządzenia pomiarowe i uszkodzone lub zużyte akumulatory/baterie należy utylizować osobno. Należy korzystać z przewidzianych systemów zbiórki.

Nieprawidłowa utylizacja starych urządzeń elektrycznych i elektronicznych może niekorzystnie wpływać na środowisko naturalne i na zdrowie ludzi w wyniku możliwej obecności szkodliwych substancji.

Akumulatory/baterie:

Li-Ion:

Prosimy postępować zgodnie ze wskazówkami umieszczonymi w rozdziale Transport (zob. „Transport“, Strona 264).

Čeština
