KÄYTTÖOHJE GLL 12V-100-33 CG Professional BOSCH

Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Jos mittaustyökalua ei käytetä näiden ohjeiden mukaan, tämä saattaa heikentää mittaustyökalun suojausta. Älä koskaan peitä tai poista mittaus- työkalussa olevia varoituskilpiä. PIDÄ NÄMÄ OHJEET HYVÄSSÄ

TALLESSA JA ANNA NE MITTAUSTYÖKALUN MUKANA EDELLEEN SEURAAVALLA KÄYTTÄJÄLLE.

• Varoitus – vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätölaitteita tai menetelmiä.
  ▶ Mittalaite toimitetaan laser-varoituskilven kanssa (merkitty kuvasivulla olevaan mittalaitteen piirrokseen).
• Jos laser-varoituskilven teksti ei ole käyttömaan kielellä, liimaa kilven päälle mukana toimitettu käyttömaan kielinen tarra ennen ensikäyttöä.

Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä katso sinua kohti näkyvään tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai silmävaurioita.

• Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittö-mästi pois säteen linjalta.
• Älä tee mitään muutoksia laserlaitteistoon.
• Älä käytä lasertarkkailulaseja (lisätarvike) suojalaseina. Lasertarkkailulasit helpottavat lasersäteen havaitsemista; ne eivät kuitenkaan suojaa lasersäteilyltä.
• Älä käytä lasertarkkailulaseja (lisätarvike) aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät tarjoa sataprosenttista UV-suojausta ja ne heikentävät värien tunnistamista.
  Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain al-kuperäisillä varaosilla. Siten varmistat, että mittaustyökalu säilyy turvallisena.
• Älä anna lasten käyttää lasermittalaitetta ilman valvontaa. Lapset saattavat aiheuttaa häikäistymisvaaran itselleen tai sivullisille.
• Älä käytä mittaustyökalua räjähdysvaarallisessa ympäristössä, jossa on palonarkoja nesteitä, kaasuja tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
• Älä avaa akkua äläkä tee siihen mitään muutoksia. Oikosulkuvaara.
  Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epä-asianmukaisesti. Akku saattaa syttyä palamaan tai räjähtää. Järjestä tehokas il-manvaihto ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.
  Virheellisen käytön tai vaurioituneen akun yhteydessä akusta saattaa vuotaa herkästi syttyvää nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin,

192 | Suomi

käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ihon ärsytystä ja palovammoja.

▶ Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa akkua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.
▶ Varmista, ettei laitteesta irrotettu akku kosketa paperinliittimiä, kolikoita, avaimia, nauloja, ruuveja tai muita pieniä metalliesineitä, koska ne voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa johtaa palovammoihin ja tulipaloon.
Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituksen.
▶ Lataa akut vain valmistajan suosittelemilla latauslaitteilla. Latauslaite, joka soveltuu määrätyntyypiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua la-dattaessa.

Suojaa akkua kuumuudelta, esimerkiksi pitkäaikaiselta auringon-paisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oiko-sulkuvaara.

Älä pidä magneettisia tarvikkeita implanttien tai muiden lääketieteellisten laitteiden (esimerkiksi sydämentahdistimen tai insuliinipumpun) lähellä. Tarvikkeiden magneetit muodostavat kentän, joka voi haitata implanttien ja lääketieteellisten laitteiden toimintaa.

• Pidä magneettiset tarvikkeet etäällä magneettisista tietovälineistä ja magneetti- sesti herkistä laitteista. Tarvikkeiden magneettivoiman takia laitteiden tiedot saatta- vat hävitä pysyvästi.
  Mittaustyökalu on varustettu radiosignaaliliitännällä. Paikallisia käyttörajoituksia (esimerkiksi lentokoneissa tai sairaaloissa) on noudatettava.

Bluetooth®-tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc. -yhtiön omaisuutta. Robert Bosch Power Tools GmbH käyttää näitä tuotenimiä/kuvamerkkejä aina lisenssillä.

- Varoitus! Kun mittaustyökalua käytetään Bluetooth®-yhteydellä, siitä voi aiheutua häiriöitä muille laitteille ja järjestelmille, lentokoneille ja lääketieteellisille laitteille (esim. sydämentahdistin, kuulolaitteet). Lisäksi on mahdollista, että se aiheuttaa haittaa työkalun välittömässä läheisyydessä oleskeleville ihmisille ja eläimille. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lääketieteellisten laitteiden, huoltoasemien, kemiallisten laitosten, räjähdysvaarallisten tilojen ja rä

jäytysalueiden läheisyydessä. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lentokoneissa. Vältä pitkäkestoista käyttöä kehon välittömässä läheisyydessä.

Tuotteen ja ominaisuuksien kuvaus

Ota huomioon kuvat käyttöohjeen alussa.

Määräystenmukainen käyttö

Mittaustyökalu on tarkoitettu vaaka- ja pystysuorien linjojen mittaukseen ja tarkastukseen.

Se soveltuu käytettäväksi sisä- ja ulkotiloissa.

Tämä tuote on standardin EN 50689 mukainen kuluttajille tarkoitettu lasertuote.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan mittaustyökalun piirrokseen.

(1) Laserin käyttötavan painike
(2) Bluetooth®-painike
(3) Akun/paristojen varaustilan näyttö
(4) Käynnistyskytkin
(5) Lasersäteen ulostuloaukko
(6) Laser-varoituskilpi
(7) Sarjanumero
(8) Jalustakiinnitin 5/8"
(9) Jalustakiinnitin 1/4"
(10) Akku ^a)
(11) Paristoadapterin kansi
(12) Akun/paristoadapterin vapautuspainike
(13) Paristot ^a)
(14) Paristoadapterin suojus
(15) Akkuaukko
(16) Pidike (LB 10) ^a)
(17) Magneetti ^a)
(18) Pidikkeen 1/4":n ruuvi ^a)
(19) Pidikkeen ruuvausreikä ^a)

194 | Suomi

(20) Sisäkattokiinnike (DK 20) ^a)
(21) Yleispidike ^a)
(22) Lasertähtäintaulu ^a)
(23) Lasertarkkailulasit ^a)
(24) Laservastaanotin ^a)
(25) Jalusta ^a)
(26) Teleskooppitanko ^a)
(27) Paristoadapteri ^a)
(28) Suojalaukku ^a)
(29) Laukku ^a)

a) Nämä lisätarvikkeet eivät kuulu Tavanomainen toimitukseen.

Tekniset tiedot

Linjalaser GLL 12V-100-33 CG
Tuotenumero	3 601 K65 4..
Kantama (säde) ^A)
-Normaalisti 30 m
-Laservastaanottimen kanssa 5–100 m
Tasaustarkkuus ^B)(C)D)	±0,3 mm/m
Itsetasausalue ±4°
Tasausaika < 4 s
Maks. käyttökorkeus merenpinnan tasosta 2 000 m
Suhteellinen ilmankosteus enintään 90 %
Likaisuusaste standardin IEC 61010-1 mukaan 2	E)
Laserluokka 2
Lasertyppi < 10 mW, 500–540 nm
C _6 10
Divergenssi 50 × 10 mrad (täysi kulma)
Impulssin lyhyin kesto 1/10 000 s
Pulssitaajuus 10 kHz
Yhteensopiva laservastaanotin LR 7

Jalustakiinnitin 1/4", 5/8"

Virtalähde

– Litiumioniakku 12 ^V

- Alkali-mangaaniparistot (paristoadapterin kanssa) 4 × 1,5 V LR6 (AA)

Käyttöaika kolmella laserlinjälla

– Litiumioniakun kanssa 6 ^th

– Alkali-mangaaniparistojen kanssa 4 ^th

Bluetooth®-mittalaite

– Yhteensopivuus Bluetooth®5.2 (LowEnergy)

– Signaalin suurin kantavuus 30m H)

– Käyttötaajuusalue 2☐402–2☐480MHz

– Yhteensopivuus Bluetooth®5.2 (LowEnergy)

Paino ^1) 0,96kg

Mitat (pituus ^□ × leveys ^□ × korkeus) 162 ^□ × 89 ^□ × 139 ^□ mm

Suojausluokka ^1 IP65

Suositeltu ympäristön lämpötila latauksen aikana 0...+35°C

Sallittu ympäristön lämpötila käytön aikana -10...+40°C

Sallittu ympäristön lämpötila säilytyksessä (ilman akkua) -20...+70°C

Suositellut akut GBA12V...

(2-3□Ah)

196 | Suomi

Linjalaser GLL 12V-100-33 CG

Suositellut latauslaitteet GAL 12...

GAX 18...

A) Epäedulliset ympäristöolosuhteet (esimerkiksi suora auringonpaiste) saattavat lyhentää kanta-maa.
B) Koskee neljää vaakasuuntaista risteyskohtaa.
C) Ilmoitetut arvot edellyttävät normaaleja tai edullisia ympäristön olosuhteita (esim. ei tärinää, ei sumua, ei savua, ei suoraa auringonpaistetta). Voimakkaista lämpötilan vaihteluista voi seurata tarkkuuden poikkeamia.
D) Suurimmalla itsetausalueella on odotettavissa lisäksi ±0,1 mm/m:n suuruinen poikkeama.
E) Kyseessä on vain johtamaton lika. Työkaluun voi kuitenkin syntyä joskus tilapäistä johtavuutta kasteen takia.
F) Käyttöaika lyhenee, kun Bluetooth® on käytössä
G) Bluetooth®-Low-Energy-laitteilla ei välttämättä voi muodostaa yhteyttä kyseisestä mallista ja käyttöjärjestelmästä riippuen. Bluetooth®-laitteiden on tuettava SPP-profiilia.
H) Kantavuus voi vaihdella voimakkaasti ulkoisten olosuhteiden ja käytettävän vastaanottimen mukaan. Suljetuissa tiloissa ja metallisten esteiden (esimerkiksi seinät, kaapit, laukut, yms.) takia Bluetooth®-kantavuus saattaa olla huomattavasti pienempi.
I) Paino ilman akkua/paristoadapteria/paristoja
J) Suojausluokka ei koske litiumioniakkua eikä paristoadapteria.
Mittaustyökalun tyyppikilvessä on yksilöllinen sarjanumero (7) tunnistusta varten.

Mittaustyökalun virtalähde

Mittaustyökalussa voidaan käyttää joko saatavissa olevia paristoja tai Bosch-litiumioniak- kua.

Paristokäyttö

Suosittelemme käyttämään mittaustyökalua alkali-mangaani-paristojen kanssa.

Paristot asennetaan paristosovittimeen.

Paristosovitin on tarkoitettu käytettäväksi vain alkuperäisissä Bosch-mittaus- työkaluissa eikä sitä saa käyttää sähkötyökalujen kanssa.

Työnnä paristojen asentamiseksi paristosovittimen suojus (14) akkuaukkoon (15).

Asenna paristot suojukseen kannessa (11) olevan kuvan mukaisesti. Työnnä kansi suo- juksen päälle niin, että se napsahtaa tuntuvasti kiinni.

Paina paristojen (13) poistamiseksi kannen (11) vapautuspainikkeita (12) ja vedä kansi pois. Ota paristot pois. Kun haluat irrottaa akkuaukon sisällä olevan suojuksen (14), ota suojuksesta kiinni, paina sitä kevyesti sivuseinämää vasten ja vedä se mittalaitteesta ulos.

Vaihda aina kaikki paristot samanaikaisesti. Käytä vain saman valmistajan ja saman kapa-siteetin paristoja.

▶ Ota paristot pois mittalaitteesta, jos et käytä sitä pitkään aikaan. Paristot saattavat korrodoitua, jos niitä säilytetään pitkän aikaa mittalaitteen sisällä.

Akkukäyttö

Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet sopivat mittaustyökalussasi käytettävälle litiumioniakulle.

Huomautus: kansainvälisten kuljetusmääräysten mukaisesti Li-ion-akut toimitetaan osit-tain ladattuina. Akun täyden suorituskyvyn varmistamiseksi akku tulee ladata täyteen en-nen ensikäyttöä.

Asenna ladattu akku (10) työntämällä sitä akkuaukkoon (15), kunnes se lukittuu kunnolla paikalleen.

Kun haluat irrottaa akun (10), paina lukituksen avauspainikkeita (12) ja vedä akku ulos akkuaukosta (15). Älä irrota akkua väkisin.

Ohjeita akun optimaaliseen käsittelyyn

Suojaa akku kosteudelta ja vedeltä.

Säilytä akkua vain –20 ... 50 °C lämpötilassa. Älä jätä akkua esimerkiksi kuumana kesä-päivänä pitkäksi ajaksi autoon.

Huomattavasti lyhentynyt käyntiaika latauksen jälkeen osoittaa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen.

Huomioi hävitysohjeet.

Lataustilan näyttö mittalaitteessa

Lataustilan näyttö (3) ilmoittaa akun tai paristojen nykyisen varaustilan, kun mittalaite on kytketty päälle.

Laserlinjojen kirkkaus vähenee vähitellen, kun akun tai paristojen varaus heikkenee.

Lataustilan näyttö (3) vilkkuu jatkuvasti, kun akun tai paristojen varaus on lähes lopussa. Laserlinjat vilkkuvat viiden minuutin väliajoin viiden sekunnin ajan.

Kun akku tai paristot ovat kuluneet loppuun, laserlinjat ja lataustilan näyttö (3) vilkkuvat vielä kerran ennen mittalaitteen sammumista.

198 | Suomi

Käyttö

Käyttöönotto

▶ Suojaa mittaustyökalu kosteudelta ja suoralta auringonpaisteelta.
- Älä altista mittaustyökalua erittäin korkeille/matalille lämpötiloille tai suurille lämpötilavaihteluille. Älä säilytä työkalua pitkiä aikoja esimerkiksi kuumassa autossa. Anna suurten lämpötilavaihteluiden jälkeen mittaustyökalun lämpötilan ensin tasaantua ja suorita aina mittaustyökalun tarkkuuden tarkistus ennen työskentelyn jatkamista (katso "Mittaustyökalun tarkkuuden tarkistus", Sivu 201). Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen.
- Älä altista mittaustyökalua koville iskuille tai putoamiselle. Jos mittaustyökaluun on kohdistunut kovia iskuja, sille täytyy tehdä aina tarkkuuden tarkistus (katso "Mittaustyökalun tarkkuuden tarkistus", Sivu 201).
▶ Sammuta mittaustyökalu, kun kuljetat sitä. Sammutuksen yhteydessä kääntöyksikkö lukitaan, jotta se ei vahingoitu voimakkaiden liikkeiden takia.

Käynnistäminen/sammuttaminen

Mittalaite käynnistyy, kun kytket käynnistyskytkimen (4) asentoon ON. Mittalaite heijastaa heti käynnistyksen jälkeen laserlinjan yläosan ulostuloaukosta (5).

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa.

Sammuta mittalaite kytkemällä käynnistyskytkin (4) OFF-asentoon. Sammutuksen yhteydessä kääntöyksikkö lukitaan.

- Älä jätä mittaustyökalua päälle ilman valvontaa ja sammuta mittaustyökalu käytön lopussa. Muuten lasersäde saattaa häikäistä sivullisia.

Laserlinjojen kirkkaus vähenee vähitellen, kun mittaustyökalun lämpötila lähestyy suurinta sallittua käyttölämpötilaa.

Jos suurin sallittu käyttölämpötila ylittyy, laserlinjat vilkuvat nopeasti ja tämän jälkeen mittalaite sammuu. Viilentymisen jälkeen mittalaite on taas käyttövalmis, ja sen voi käynnistää uudelleen.

Katkaisuautomatiikan deaktivointi

Jos mittalaitteen painikkeita ei paineta n. 120 minuuttiin, mittalaite sammuu automaattisesti akun/paristojen säästämiseksi.

Kun haluat käynnistää mittalaitteen uudelleen automaattisen sammutuksen jälkeen, siirrä käynnistyskytkin (4) ensin OFF-asentoon ja kytke mittalaite uudelleen päälle, tai paina yhtä laserin käyttötavan painikkeista (1).

Kun haluat deaktivoida katkaisuautomatiikan, pidä (mittalaitteen ollessa päällä) yhtä laserin käyttötavan painikkeista (1) pohjassa vähintään kolmen sekunnin ajan. Kun katkaisuautomatiikka on deaktivoitu, lasersäteet vilkkuvat lyhyesti sen vahvistamiseksi.

Kun haluat aktivoida katkaisuautomatiikan, sammuta mittaustyökalu ja käynnistä se uudelleen.

Käyttötavat

Mittalaite voi heijastaa yhden vaakasuuntaisen ja kaksi pystysuuntaista laserlinjaa.

Mittalaitteen käynnistyshetkellä vaakasuuntainen laserlinja kytkeytyy päälle.

Voit kytkeä jokaisen laserlinjan erikseen päälle ja pois päältä. Paina sitä varten laserlin- jaan liittyvän laserin käyttötavan painiketta (1).

Kaikkien käyttötapojen yhteydessä on mahdollista käyttää sekä tasausautomatiikkaa että kaltevuustoimintoa.

Kaikkia käyttötapoja voi käyttää laservastaanottimen (24) kanssa.

Tasausautomatiikka

Mittalaite valvoo käytön aikana jatkuvasti asentoaan. Kun laitteen asennusasento on ±4° itsetausalueen sisällä, se toimii tasausautomatiikan kanssa. Itsetasausalueen ulkopuo-lella se vaihtaa automaattisesti kaltevuustoimintoon.

Työskentely tasausautomatiikan kanssa

Aseta mittalaite vaakasuoralle ja tukevalle alustalle. Kiinnitä se pidikkeeseen (16) tai jalustaan (25).

Tasausautomatiikka kompensoi epätasaisuudet automaattisesti ±4° itsetasausalueen sisällä. Heti kun lasersäteet palavat jatkuvasti, laite on tasaantunut.

Jos automaattinen tasaus ei ole mahdollista esimerkiksi mittalaitteen sijaintikohdan vinouden takia (poikkeama vaakalinjasta yli 4°), laserlinjat vilkkuvat ensin nopeasti 2 sekuntia, ja sen jälkeen monta kertaa nopeasti 5 sekunnin välein. Mittalaite on kaltevuustoi-minnossa.

Kun haluat jatkaa työskentelyä tasausautomatiikan kanssa, aseta mittalaite vaakasuoraan asentoon ja odota itsetasausta. Heti kun mittalaite on ±4° itsetasausalueen sisällä, lasersäteet palavat jatkuvasti.

Käytön aikana tapahtuvien tärähtelyjen tai asennon muutosten yhteydessä mittaustyökalu tasataan jälleen automaattisesti. Tarkista tasauksen jälkeen lasersäteiden kohdistus vertailupisteisiin nähden, jotta saat vältettyä mittaustyökalun siirtymisestä aiheutuvat virheet.

200 | Suomi

Työskentely kaltevuustoiminnon kanssa

Aseta mittalaite kaltevalle alustalle. Kaltevuustoiminnon kanssa työskenneltäessä laserlinjat vilkkuvat ensin nopeasti 2 sekunnin ajan, ja sen jälkeen monta kertaa nopeasti 5 sekunnin välein.

Kaltevuustoiminnossa laserlinjoja ei enää tasata, eivätkä ne välttämättä kulje enää suorassa kulmassa toisiinsa nähden.

Kauko-ohjaus "Bosch Levelling Remote App" -sovelluksella

Mittaustyökalu on varustettu Bluetooth®-moduulilla, joka mahdollistaa langatonta yhteyttä käyttävän kauko-ohjauksen Bluetooth®-liitännällä varustetulla älypuhelimella.

Tämän toiminnon käyttöön tarvitaan sovellus (App) "Bosch Levelling Remote App". Sen voi ladata käytettävän mobiililaitteen mukaan vastaavasta sovelluskaupasta (Apple App Store, Google Play Store).

Lisätietoja Bluetooth®-yhteyden järjestelmävaatimuksista voit katsoa Boschin verkkosivulta www.bosch-pt.com.

Kun käytät kauko-ohjausta Bluetooth®-yhteydellä, mobiililaitteen ja mittaustyökalun vä- lillä saattaa ilmetä huonojen vastaanotto-olosuhteiden aiheuttamia aikaviiveitä.

Yhteyden muodostaminen/katkaisminen mobiililaitteeseen

Mittalaitteen käynnistyksen jälkeen Bluetooth®-toiminto on aina pois päältä.

Bluetooth®-toiminnon kytkeminen päälle kauko-ohjausta varten:

- Paina lyhyesti Bluetooth®-painiketta (2). Kytkennän merkiksi painike vilkkuu hitaasti.

- Jos mittalaite on ollut aiemminkin yhteydessä mobiililaitteeseen ja tämä mobiililaite on nyt mittalaitteen lähellä (Bluetooth®)-liitäntä aktivoituna), yhteys tähän mobiililaitteeseen palautetaan automaattisesti. Yhteys toimii heti, kun Bluetooth®-painike (2) palaa jatkuvasti.

Bluetooth®-yhteys saattaa katketa mittalaitteen ja mobiililaitteen liian suuren keskinäisen etäisyyden, esteiden tai sähkömagneettisten häiriöiden takia. Tässä tapauksessa Bluetooth®-painike (2) vilkkuu.

Uuden yhteyden muodostaminen (yhteyden muodostaminen ensimmäistä kertaa tai yhteyden muodostaminen toiseen mobiililaitteeseen):

- Varmista, että mobiililaitteen Bluetooth®-liitäntä on aktivoitu ja mittalaitteen Bluetooth® on kytketty päälle.

– Käynnistä Bosch Levelling Remote App. Jos järjestelmä löytää useampia mittalaitteita, valitse niistä oikea.

- Pidä mittalaitteen Bluetooth®-painiketta (2) pohjassa, kunnes painike vilkkuu nopeasti.

– Vahvista mobiililaitteen kautta, että yhteys on muodostettu.
- Yhteys toimii heti kun Bluetooth®-painike (2) palaa jatkuvasti.
- Jos yhteyttä ei saada muodostettua, Bluetooth®-painike (2) vilkkuu edelleen nopeasti.

Bluetooth®-toiminnon kytkeminen pois päältä:

paina lyhyesti Bluetooth®-painiketta (2) niin, että se sammuu, tai kytke mittalaite pois päältä.

Palauttaminen tehdasasetuksiin:

• Kun tehdasasetukset palautetaan, kaikki mittalaitteen yhteystiedot poistetaan.
• Jos käyttösäteellä on mobiililaite, johon mittalaite on jo yhdistetty, kytke kyseisen mobiililaitteen Bluetooth®-toiminto pois päältä, tai poista mobiililaitteen kautta yhteys mittalaitteeseen.
• Kytke mittalaite päälle. Paina sitten lyhyesti mittalaitteen Bluetooth®-painiketta (2). Kytkennän merkiksi painike vilkkuu hitaasti.
• Paina sen jälkeen Bluetooth®-painiketta (2) ja sen vieressä olevaa laserin käyttötavan painiketta (1) samanaikaisesti kolmen sekunnin ajan, kunnes Bluetooth®-painikkeen (2) valo syttyy hetkeksi ja sammuu sitten.
• Mittalaite on palautettu tehdasasetuksiin.

Mittalaitteen ohjelmiston päivitys

Jos mittalaitteelle on saatavilla ohjelmistopäivitys, Bosch Levelling Remote App ilmoittaa siitä. Asenna päivitys noudattamalla sovelluksen ohjeita.

Päivityksen aikana Bluetooth®-painike (2) vilkkuu nopeasti. Kaikki muut painikkeet ovat poissa käytöstä ja laserlinjat ovat pois päältä, kunnes päivitys on asennettu onnistuneesti.

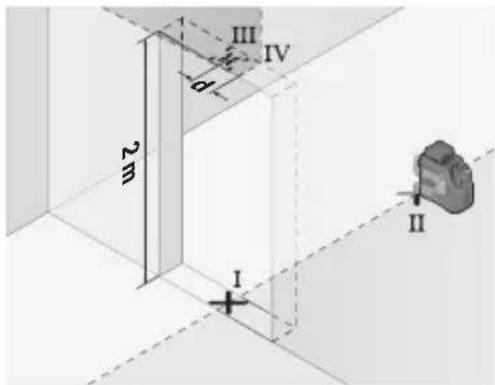

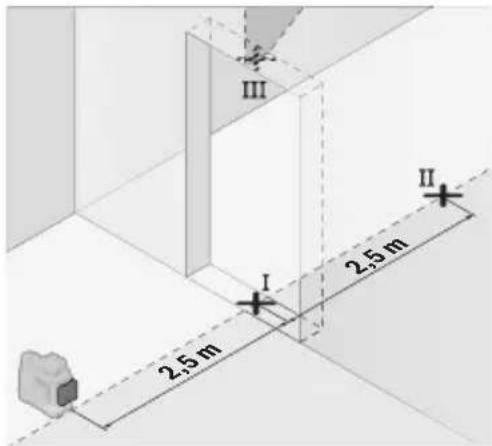

Mittaustyökalun tarkkuuden tarkistus

Tarkkuuteen vaikuttavat seikat

Suurin vaikutus on ympäristön lämpötilalla. Varsinkin lattian ja huoneen yläosan väliset lämpötilaerot saattavat johtaa lasersäteen vinoon.

Suosittelemme käyttämään mittalaitetta jalustan kanssa, jotta lattiasta kohoavan lämmön vaikutukset saadaan minimoitua. Aseta mittalaite mieluiten keskelle työaluetta.

Ulkoisten vaikutusten lisäksi myös laitekohtaiset häiriöt (esim. putoaminen tai voimakkaat iskut) voivat aiheuttaa säätöpoikkeamia. Tarkasta sitä varten tasaustarkkuus aina ennen käyttöä.

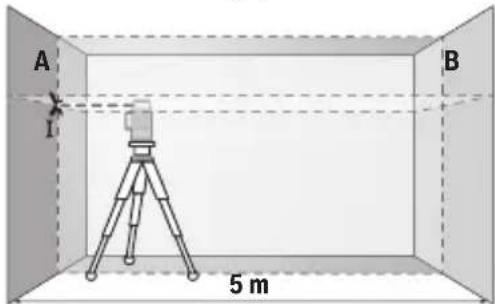

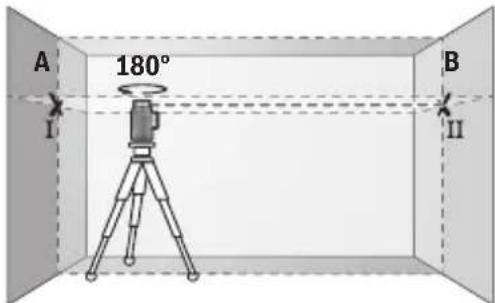

Tarkista ensin vaakasuoran laserlinjan tasaustarkkuus ja sen jälkeen pystysuorien laserlinjojen tasaustarkkuus.

202 | Suomi

Mikäli mittaustyökalu ylittää jossakin testissä suurimman sallitun poikkeaman, korjauta työkalu Bosch-huollossa.

Poikittaisakselin vaakasuoran tasaustarkkuuden tarkistus

Tarkistusta varten tarvitaan tukevalla alustalla oleva 5 metrin pituinen esteetön mittausmatka kahden seinän A ja B välissä.

- Asenna mittalaite jalustalle tai tukevalle, tasaiselle alustalle lähelle seinää A. Kytke mittalaite päälle. Kytke vaakasuuntainen laserlinja ja mittalaitteen edessä oleva pysty-suuntainen laserlinja päälle.

- Suuntaa laser läheiseen seinään A ja anna mittaustyökalun suorittaa tasaus. Merkitse keskipiste, jossa laserlinjat leikkaavat toisensa seinässä (piste I).

A 180° B I II

- Käännä mittaustyökalua 180° verran, anna laitteen tasaantua ja merkitse laserlinjojen leikkauspiste vastakkaiseen seinään B (piste II).

– Sijoita mittaustyökalu kääntämättä seinän lähelle B, kytke se päälle ja anna sen tasaantua.

A I B II

- Säädä mittaustyökalun korkeus (jalustan tai tarv. tukien avulla) niin, että laserlin-jojen leikkauspiste kohtaa tarkalleen ai-emmin merkityn pisteen II seinässä B.

A I d III 180° B II

- Käännä mittaustyökalua 180° verran korkeutta muuttamatta. Kohdista se seinään A niin, että pystysuora laserlinja kulkee aiemmin merkityn pisteen I kautta. Anna mittaustyökalun tasaantua ja merkitse laserlinjojen leikkauspiste seinään A (piste III).

- Molempien merkittyjen pisteiden I ja III ero d seinässä A ilmoittaa mittaustyökalun to-dellisen korkeuspoikkeaman.

2 × 5 m = 10 m pituisella mittausmatkalla suurin sallittu poikkeama on:

10 m × ±0,3 mm/m = ±3 mm. Tämän mukaisesti pisteiden I ja III keskinäinen ero d saa olla korkeintaan 3 mm.

Pystysuorien linjojen tasaustarkkuuden tarkistus

Tarkistusta varten tarvitset oviaukon (tukevalla alustalla), jonka molemmilla puolilla on vähintään 2,5 m tilaa.

- Aseta mittalaite 2,5 metrin etäisyydelle oviaukosta tukevalle ja tasaiselle alustalle (ei jalustaan). Kytke mittalaite ja mittalaitteen edessä oleva pystysuuntainen laserlinja päälle. Kohdista laserlinja oviaukkoon ja anna mittalaitteen tasaantua.

Ⅲ Ⅰ 2.5 m 2.5 m Ⅱ

- Merkitse pystysuoran laserlinjan keskipiste oviaukon lattiaan (piste I), 5 m etäisyydelle oviaukon toiselle puolelle (piste II) sekä oviaukon yläreunaan (piste III).

204 | Suomi

- Käännä mittaustyökalua 180° verran ja aseta se oviaukon toiselle puolelle suo-raan pisteen II taakse. Anna mittaustyö-kalun tasaantua ja suuntaa pystysuora laserlinja niin, että sen keskipiste kulkee tarkalleen pisteiden I ja II kautta.

• Merkitse laserlinjan keskipiste oviaukon yläreunaan pisteeksi IV.
• Molempien merkittyjen pisteiden III ja IV ero d ilmoittaa mittaustyökalun todellisen pystysuoruuspoikkeaman.
• Mittaa oviaukon korkeus.

Toista mittaustoimi toiselle pystysuuntaiselle laserlinjalle. Kytke sitä varten mittalaitteen sivulla oleva pystysuuntainen laserlinja päälle ja käännä mittalaitetta 90 astetta ennen mittaustoimen aloittamista.

Suurin sallittu poikkeama lasketaan seuraavasti:

oviaukon kaksinkertainen korkeus × 0,3 mm/m

Esimerkki: kun oviaukon korkeus on 2 m, suurin sallittu poikkeama on

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Tämän mukaisesti pisteet III ja IV saavat olla korkeintaan 1,2 mm etäisyydellä toisistaan.

Työskentelyohjeita

Käytä merkintään aina vain laserlinjan keskipistettä. Laserlinjan leveys muuttuu etäisyyden myötä.

Työskentely pidikkeen LB 10 kanssa (katso kuvat A–D)

Pidikkeen (16) avulla voi kiinnittää mittalaitteen pystypintoihin tai magnetisoituviin materiaaleihin. Sisäkattokiinnikkeen (20) avulla voit suunnata mittalaitteen myös korkeissa kohdissa.

Aseta mittalaite 1/4":n jalustakiinnittimen (9) kanssa pidikkeen 1/4":n ruuviin (18) ja ruuvaa se kiinni.

Pidikkeen kiinnitysmahdollisuudet (16):

• tavallisella kiinnitysruuvilla ruuvausreiän (19) läpi puuhun (katso kuva B),
• magneeteilla (17) magnetoituviin materiaaleihin (katso kuva C),
• sisäkattokiinnikkeellä (20) kattolistoihin (katso kuva D).

- Pidä sormet poissa magneettisen tarvikkeen taustapuolesta, kun kiinnität tarvikkeen pintoihin. Sormesi voivat jäädä puristuksiin magneettien voimakkaan vetovoiman johdosta.

Suuntaa pidike (16) karkeasti, ennen kuin käynnistät mittalaitteen.

Työskentely lasertähtäintaulun kanssa

Lasertähtäintaulu (22) parantaa lasersäteen näkyvyyttä, kun mittaukset tehdään huonoissa olosuhteissa ja suurilla etäisyyksillä.

Lasertähtäintaulun (22) heijastava alue parantaa laserlinjan näkyvyyttä ja läpinäkyvä alue mahdollistaa laserlinjan havaitsemisen myös lasertähtäintaulun taustapuolella.

Työskentely jalustan kanssa

Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on säädettävissä. Asenna jalustan 1/4"-kiinnityksellä (9) varustettu mittaustyökalu jalustan (25) tai tavanomaisen kamerajalustan kierteseen. Käytä tavanomaiseen laitejalustaan kiinnitykseen jalustan 5/8"-kiinnitystä (8). Lukitse mittaustyökalu jalustan lukitusruuvilla.

Suuntaa jalusta karkeasti, ennen kuin käynnistät mittaustyökalun.

Kiinnitys yleispidikkeeseen (katso kuva F)

Yleispidikkeellä (21) voit kiinnittää mittalaitteen esimerkiksi pystypintoihin tai magnetoituviiin materiaaleihin. Yleispidike soveltuu myös lattiajalustaksi ja helpottaa mittalaitteen korkeuden kohdistusta.

- Pidä sormet poissa magneettisen tarvikkeen taustapuolesta, kun kiinnität tarvikkeen pintoihin. Sormesi voivat jäädä puristuksiin magneettien voimakkaan vetovoiman johdosta.

Suuntaa jalusta (21) karkeasti, ennen kuin käynnistät mittaustyökalun.

Työskentely laservastaanottimen kanssa (katso kuva F)

Epäedullisissa valaistusolosuhteissa (vaalea ympäristö, suora auringonpaiste) ja suurissa etäisyyksissä kannattaa käyttää laservastaanotinta (24), jotta laserlinjat löytyvät helpommin.

Kaikkia käyttötapoja voi käyttää laservastaanottimen (24) kanssa.

Lasertarkkailulasit

Lasertarkkailulasit suodattaa pois ympäristön valon. Tällöin silmä näkee laserin valon kirkkaampana.

- Älä käytä lasertarkkailulaseja (lisätarvike) suojalaseina. Lasertarkkailulasit helpottavat lasersäteen havaitsemista; ne eivät kuitenkaan suojaa lasersäteilyltä.

206 | Suomi

- Älä käytä lasertarkkailulaseja (lisätarvike) aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät tarjoa sataprosenttista UV-suojausta ja ne heikentävät värien tunnistamista.

Työesimerkkejä (katso kuvat E-J)

Esimerkkejä mittaustyökalun käyttömahdollisuuksista löydät piirrossivuilta.

Hoito ja huolto

Huolto ja puhdistus

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista varsinkin laserin ulostuloaukon pinnat säännöllisin väliajoin ja poista mahdollinen nöyhtä.

Säilytä ja kuljeta mittaustyökalua ainoastaan suojalaukussa (28) tai laukussa (29).

Jos mittaustyökalu on vioittunut, lähetä se huoltoon suojalaukussa (28) tai laukussa (29).

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Lisää huoltoosoitteita löydät kohdasta:

Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.

Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikoisvaatimuksia. Tällöin on lähetyksen valmistelussa käytettävä vaara-aineasiantuntijaa.

Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa. Noudata myös mahdollisia pidemmälle meneviä kansallisia määräyksiä.

Hävitys

Käytöstä poistetut mittaustyökalut, akut/paristot, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU-maita:

Käytöstä poistetut mittalaitteet sekä vialliset tai loppuun käytetyt akut/paristot on hävitettävä erikseen. Toimita ne asianmukaisiin keräyspisteisiin.

Asiattomassa hävityksessä vanhoilla sähkö- ja elektroniikkalaitteilla voi olla vahingollisia vaikutuksia ympäristöön ja ihmisten terveyteen, johtuen niissä mahdollisesti esiintyvistä vaarallisista aineista.

Akut/paristot:

Li-Ion:

Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kuljetus", Sivu 207).

Ελληνικά
