HASZNÁLATI ÚTMUTATÓ Pallas BFix CYBEX

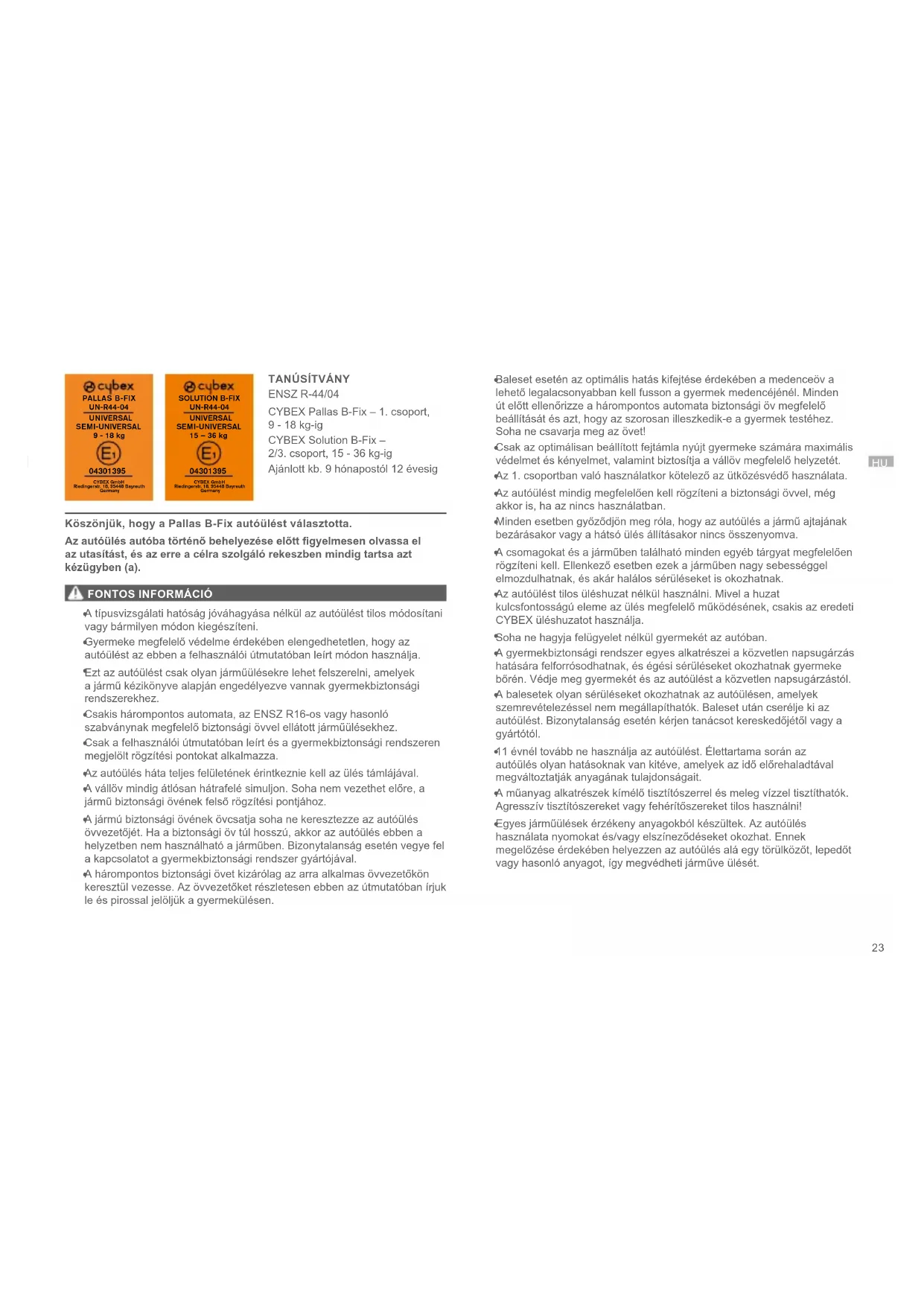

ENSZ R-44/04 CYBEX Pallas B-Fix – 1. csoport,

CYBEX Solution B-Fix – 2/3. csoport, 15 - 36 kg-ig Ajánlott kb. 9 hónapostól 12 évesig Köszönjük, hogy a Pallas B-Fix autóülést választotta. Az autóülés autóba történő behelyezése előtt gyelmesen olvassa el az utasítást, és az erre a célra szolgáló rekeszben mindig tartsa azt kézügyben (a).

A típusvizsgálati hatóság jóváhagyása nélkül az autóülést tilos módosítani vagy bármilyen módon kiegészíteni.

Gyermeke megfelelő védelme érdekében elengedhetetlen, hogy az autóülést az ebben a felhasználói útmutatóban leírt módon használja.

Ezt az autóülést csak olyan járműülésekre lehet felszerelni, amelyek a jármű kézikönyve alapján engedélyezve vannak gyermekbiztonsági rendszerekhez.

Csakis hárompontos automata, az ENSZ R16-os vagy hasonló szabványnak megfelelő biztonsági övvel ellátott járműülésekhez.

Csak a felhasználói útmutatóban leírt és a gyermekbiztonsági rendszeren megjelölt rögzítési pontokat alkalmazza.

Az autóülés háta teljes felületének érintkeznie kell az ülés támlájával.

A vállöv mindig átlósan hátrafelé simuljon. Soha nem vezethet előre, a jármű biztonsági övének felső rögzítési pontjához.

A jármú biztonsági övének övcsatja soha ne keresztezze az autóülés övvezetőjét. Ha a biztonsági öv túl hosszú, akkor az autóülés ebben a helyzetben nem használható a járműben. Bizonytalanság esetén vegye fel a kapcsolatot a gyermekbiztonsági rendszer gyártójával.

A hárompontos biztonsági övet kizárólag az arra alkalmas övvezetőkön keresztül vezesse. Az övvezetőket részletesen ebben az útmutatóban írjuk le és pirossal jelöljük a gyermekülésen.

Baleset esetén az optimális hatás kifejtése érdekében a medenceöv a lehető legalacsonyabban kell fusson a gyermek medencéjénél. Minden út előtt ellenőrizze a hárompontos automata biztonsági öv megfelelő beállítását és azt, hogy az szorosan illeszkedik-e a gyermek testéhez. Soha ne csavarja meg az övet!

Csak az optimálisan beállított fejtámla nyújt gyermeke számára maximális védelmet és kényelmet, valamint biztosítja a vállöv megfelelő helyzetét.

Az 1. csoportban való használatkor kötelező az ütközésvédő használata.

Az autóülést mindig megfelelően kell rögzíteni a biztonsági övvel, még akkor is, ha az nincs használatban.

Minden esetben győződjön meg róla, hogy az autóülés a jármű ajtajának bezárásakor vagy a hátsó ülés állításakor nincs összenyomva.

A csomagokat és a járműben található minden egyéb tárgyat megfelelően rögzíteni kell. Ellenkező esetben ezek a járműben nagy sebességgel elmozdulhatnak, és akár halálos sérüléseket is okozhatnak.

Az autóülést tilos üléshuzat nélkül használni. Mivel a huzat kulcsfontosságú eleme az ülés megfelelő működésének, csakis az eredeti CYBEX üléshuzatot használja.

Soha ne hagyja felügyelet nélkül gyermekét az autóban.

A gyermekbiztonsági rendszer egyes alkatrészei a közvetlen napsugárzás hatására felforrósodhatnak, és égési sérüléseket okozhatnak gyermeke bőrén. Védje meg gyermekét és az autóülést a közvetlen napsugárzástól.

A balesetek olyan sérüléseket okozhatnak az autóülésen, amelyek szemrevételezéssel nem megállapíthatók. Baleset után cserélje ki az autóülést. Bizonytalanság esetén kérjen tanácsot kereskedőjétől vagy a gyártótól.

11 évnél tovább ne használja az autóülést. Élettartama során az autóülés olyan hatásoknak van kitéve, amelyek az idő előrehaladtával megváltoztatják anyagának tulajdonságait.

A műanyag alkatrészek kímélő tisztítószerrel és meleg vízzel tisztíthatók. Agresszív tisztítószereket vagy fehérítőszereket tilos használni!

Egyes járműülések érzékeny anyagokból készültek. Az autóülés használata nyomokat és/vagy elszíneződéseket okozhat. Ennek megelőzése érdekében helyezzen az autóülés alá egy törülközőt, lepedőt vagy hasonló anyagot, így megvédheti járműve ülését.24

(a) Felhasználói útmutató tárolórekesze (b) Háttámla (c) Állítható fejtámla (d) Fejtámla magasságának beállítója (e) Ülésmagasító (f) Ütközésvédő (g) Övvezető 1. csoport (h) Medenceöv övvezetője 2/3. csoport (i) Vállöv övvezetője (j) Oldalütközés elleni védelem (k) Reteszelő csatlakozóhorgok (l) Reteszbeállító (m) ISOFIX rögzítési pontok

ELŐZETES ÖSSZESZERELÉS

Kapcsolja össze a háttámlát (b) az ülésmagasítóval (e) a támlának az ülőke tengelyébe való akasztásával. Ezután hajtsa előre a háttámlát (b). Helyezze az ütközésvédőt (f) az ülésmagasítóra (e). MEGFELELŐ POZICIONÁLÁS A JÁRMŰBEN A reteszelő csatlakozórendszerrel ellátott autóülés használható minden, a jármű kézikönyvében „univerzális” használatra jóváhagyott hárompontos automata biztonsági övvel ellátott járműülésen. A „félig univerzális” tanúsítványt olyan biztonsági rendszerek kapják, amelyek a reteszelő csatlakozórendszeren keresztül csatlakoznak az autóhoz. Ezért a reteszelő csatlakozórendszer csak bizonyos járművekben használható. Kérjük, tekintse meg a jóváhagyott járművekért a mellékelt jármű-típuslistát. A típuslista legújabb verzióját a www.cybex-online.com honlapról töltheti le. A gyermek 135 cm feletti magassága csökkentheti a Pallas B-Fix és az Ön járműve közötti kompatibilitást. Kérjük, ellenőrizze a típuslistát annak megállapítására, hogy az autóülés korlátozás nélkül használható. Kivételes esetekben az autóülés az első utasülésen is használható. Mindig tartsa be a járműgyártó javaslatait. AZ AUTÓÜLÉS BEHELYEZÉSE A JÁRMŰBE

1. Minden esetben gondoskodjon a következőkről:

• A járműben a háttámlák függőleges helyzetben vannak rögzítve.

• Az első utasülésre való behelyezés esetén tolja maximálisan hátra a jármű ülését anélkül, hogy a biztonsági öv elhelyezését befolyásolná.

2. A reteszbeállító (l) segítségével hosszabbítsa meg a reteszelő

csatlakozórendszer pántjait.

3. Kapcsolja a reteszelő csatlakozóhorgokat (k) az ISOFIX rögzítési

4. Szorítsa meg a reteszelő csatlakozórendszert úgy, hogy addig húzza a

pántot a beállítón, amíg az autóülés a megfelelő helyzetbe kerül.

5. Győződjön meg arról, hogy az autóülés háttámlájának teljes felületével (b)

támaszkodik a jármű ülésének a háttámlájához.

Ha a jármű fejtámlája útban van, akkor húzza ki vagy vegye le egészen (kivétel a menetiránynak háttal lévő járműülések esetén)

6. Bizonyosodjon meg az autóülés biztonságos elhelyezéséről úgy, hogy

próbálja kihúzni az ISOFIX rögzítési pontokból (m).

7. Ha az ülést a reteszelő csatlakozórendszer nélkül használják, akkor az az

ülés alján tárolható.

A reteszelő csatlakozórendszer segítségével a CYBEX Pallas B-xet rögzítheti a járműhöz, növelve ezáltal gyermeke biztonságát. A gyermeket még mindig biztosítani kell a járműve hárompontos övével és az 1. csoportba sorolható ütközésvédővel. AZ AUTÓÜLÉS ELTÁVOLÍTÁSA A JÁRMŰBŐL Végezze el a behelyezési lépéseket fordított sorrendben.

1. A reteszbeállító (l) segítségével lazítsa meg a pántokat.

2. Húzza ki a reteszelő csatlakozóhorgokat (k) mindkét oldalon.

3. Távolítsa el a gyermekülést.

4. A reteszelő csatlakozórendszert az autóülés ülőkéjében tárolhatja.

A FEJTÁMLA BEÁLLÍTÁSA A fejtámla (c) magassága a fejtámla hátsó részén (c) található (d) beállító karral állítható be. Állítsa be a fejtámlát úgy, hogy max. 2 cm (kb. 2 ujjszélesség) maradjon a gyermek válla és a fejtámla között (c).

A fejtámla magasságát az autóülés behelyezése után is be lehet állítani.25

9 ‒ 18 kg 2/3. csoport 15 ‒ 36 kg Felszerelési mód ütközésvédővel ütközésvédő nélkül Felszerelés A GYERMEK BIZTOSÍTÁSA ÜTKÖZÉSVÉDŐVEL – 1. CSOPORT (9–18 KG)

1. Helyezze be az ütközésvédőt (f). Az ütközésvédő (f) oldalszárnyai pontosan

illeszkednek a kartámaszok és az ülésmagasító ülőkéje közé.

2. Húzza ki teljesen a jármű biztonsági övét.

3. Helyezze a medenceövet az erre szolgáló piros övvezetőbe az ütközésvédőn

4. Reteszelje a jármű biztonsági övét az övcsatba. Egy hallható „KATT”

hanggal kell bekattanjon a helyére.

5. A vállöv hátrahúzásával szorítsa meg a medenceövet.

6. Az övvezetőn (g) keresztül vezesse vissza a vállövet a medenceövvel

párhuzamosan és húzza meg. Ellenőrizze, hogy az öv mindkét része lefedi az ütközésvédő (f) teljes szélességét az övvezetőben (g).

7. A vállövet szorosan vezesse át az ütközésvédő (g) övvezetőjén, amíg az az

övvezető belsejébe nem kerül.

8. Helyezze a vállövet a fejtámla (c) és a háttámla (b) közé. A vállövet nem kell

keresztülhúzni a vállöv övvezetőjén (i). AZ 1. CSOPORTRÓL A 2/3. CSOPORTRA VALÓ VÁLTÁS Távolítsa el az ütközésvédőt (f), ha a gyermek súlya eléri a 18 kg-ot.

Ne feledje, hogy az 1. csoportról a 2/3. csoportra való váltás nem megengedett, ha gyermek súlya 15 kg-nál kevesebb. Tárolja az ütközésvédőt biztonságos helyen. A GYERMEK BIZTOSÍTÁSA ÜTKÖZÉSVÉDŐ NÉLKÜL – 2/3. CSOPORT (15–36 KG)

1. A jármű biztonsági övét húzza át a gyermek fölött, és rögzítse a zárnyelvet a

csatba. Hallható „KATT” hanggal kell rögzüljön a helyén.

2. Helyezze a medenceövet az autóülés piros színű övvezetőjébe (h).

3. A medenceöv megszorításához húzza meg a vállövet.

4. Az övcsat mellett az autóülés oldalán a vállövet és a medenceövet át kell

vezetni az övvezetőn (h).

5. Húzza át a vállövet az övvezetőn (i) egészen addig, amíg az öv az

6. Győződjön meg arról, hogy a vállöv végighalad a gyermek kulcscsontján, és

nem érinti a gyermek nyakát. Ha szükséges, a fejtámla (c) magasságának beállításával változtassa meg az öv helyzetét. AZ ÜLÉSHUZAT ELTÁVOLÍTÁSA ÉS VISSZAHELYEZÉSE Az autóülés huzatja négy részből áll (fejtámla, háttámla, ülőke és ütközésvédő). Ezeket több helyen található patentkapcsok rögzítik. Amint kioldotta az összes patentkapcsot, a huzat egyes részeit el lehet távolítani. A huzatok visszahelyezése az eltávolítás fordított sorrendjében történik.

A huzat csakis kímélő programmal 30 °C-on mosható, ellenkező esetben a huzat szövete elszíneződhet. Kérjük, hogy a huzatot egyéb ruháktól elkülönítve mossa, és ne szárítsa szárítógépben vagy közvetlen napsütésen! A GYÁRTÓ GARANCIÁRA ÉS HULLADÉKKEZELÉSRE VONATKOZÓ SZABÁLYZATA A CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Németország) 3 év szavatosságot biztosít erre a termékre. A szavatosság abban az országban érvényes, ahol a kiskereskedő először értékesítette a terméket a vevőnek. A szavatosság tartalmára vonatkozó és a garancia érvényesítéséhez szükséges minden lényeges információ megtalálható a honlapunkon go.cybex-online.com/manufacturer-warranty-car-seats. A termék leírásában szereplő szavatosság nem befolyásolja az Ön törvény által garantált jogait a meghibásodásokra vonatkozóan. Kérjük, tartsa be az országában érvényes hulladékkezelési szabályozásokat.26
