BRUGSANVISNING Pallas BFix CYBEX

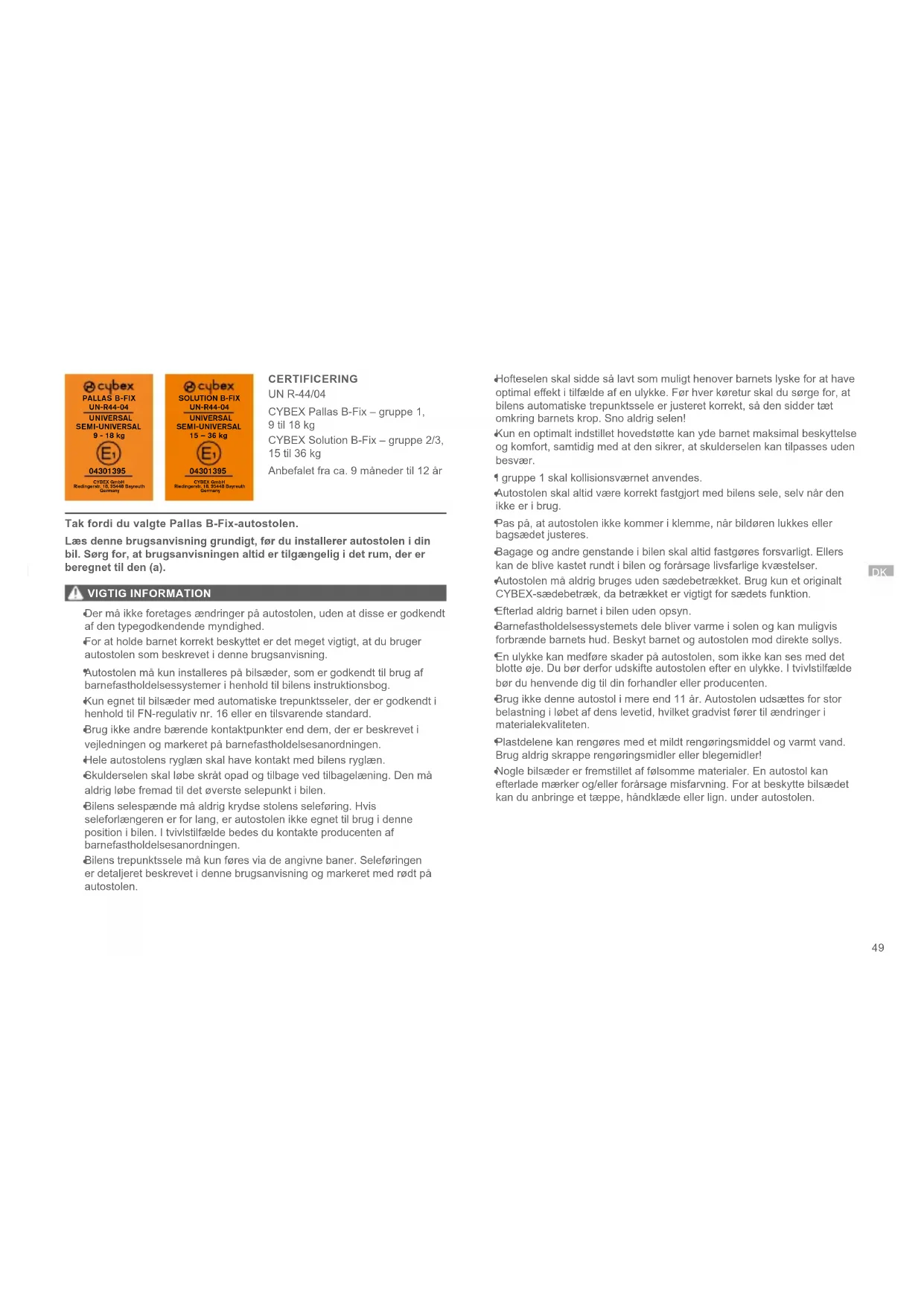

CERTIFICERING UN R-44/04 CYBEX Pallas B-Fix – gruppe 1, 9 til 18 kg CYBEX Solution B-Fix – gruppe 2/3, 15 til 36 kg Anbefalet fra ca. 9 måneder til 12 år Tak fordi du valgte Pallas B-Fix-autostolen. Læs denne brugsanvisning grundigt, før du installerer autostolen i din bil. Sørg for, at brugsanvisningen altid er tilgængelig i det rum, der er beregnet til den (a). VIGTIG INFORMATION

Der må ikke foretages ændringer på autostolen, uden at disse er godkendt af den typegodkendende myndighed.

For at holde barnet korrekt beskyttet er det meget vigtigt, at du bruger autostolen som beskrevet i denne brugsanvisning.

Autostolen må kun installeres på bilsæder, som er godkendt til brug af barnefastholdelsessystemer i henhold til bilens instruktionsbog.

Kun egnet til bilsæder med automatiske trepunktsseler, der er godkendt i henhold til FN-regulativ nr. 16 eller en tilsvarende standard.

Brug ikke andre bærende kontaktpunkter end dem, der er beskrevet i vejledningen og markeret på barnefastholdelsesanordningen.

Hele autostolens ryglæn skal have kontakt med bilens ryglæn.

Skulderselen skal løbe skråt opad og tilbage ved tilbagelæning. Den må aldrig løbe fremad til det øverste selepunkt i bilen.

Bilens selespænde må aldrig krydse stolens seleføring. Hvis seleforlængeren er for lang, er autostolen ikke egnet til brug i denne position i bilen. I tvivlstilfælde bedes du kontakte producenten af barnefastholdelsesanordningen.

Bilens trepunktssele må kun føres via de angivne baner. Seleføringen er detaljeret beskrevet i denne brugsanvisning og markeret med rødt på autostolen.

Hofteselen skal sidde så lavt som muligt henover barnets lyske for at have optimal e󰀨ekt i tilfælde af en ulykke. Før hver køretur skal du sørge for, at bilens automatiske trepunktssele er justeret korrekt, så den sidder tæt omkring barnets krop. Sno aldrig selen!

Kun en optimalt indstillet hovedstøtte kan yde barnet maksimal beskyttelse og komfort, samtidig med at den sikrer, at skulderselen kan tilpasses uden besvær.

Autostolen skal altid være korrekt fastgjort med bilens sele, selv når den ikke er i brug.

Pas på, at autostolen ikke kommer i klemme, når bildøren lukkes eller bagsædet justeres.

Bagage og andre genstande i bilen skal altid fastgøres forsvarligt. Ellers kan de blive kastet rundt i bilen og forårsage livsfarlige kvæstelser.

Autostolen må aldrig bruges uden sædebetrækket. Brug kun et originalt CYBEX-sædebetræk, da betrækket er vigtigt for sædets funktion.

Efterlad aldrig barnet i bilen uden opsyn.

Barnefastholdelsessystemets dele bliver varme i solen og kan muligvis forbrænde barnets hud. Beskyt barnet og autostolen mod direkte sollys.

En ulykke kan medføre skader på autostolen, som ikke kan ses med det blotte øje. Du bør derfor udskifte autostolen efter en ulykke. I tvivlstilfælde bør du henvende dig til din forhandler eller producenten.

Brug ikke denne autostol i mere end 11 år. Autostolen udsættes for stor belastning i løbet af dens levetid, hvilket gradvist fører til ændringer i materialekvaliteten.

Plastdelene kan rengøres med et mildt rengøringsmiddel og varmt vand. Brug aldrig skrappe rengøringsmidler eller blegemidler!

Nogle bilsæder er fremstillet af følsomme materialer. En autostol kan efterlade mærker og/eller forårsage misfarvning. For at beskytte bilsædet kan du anbringe et tæppe, håndklæde eller lign. under autostolen.50

PRODUKTDELE (a) Rum til brugsanvisning (b) Ryglæn (c) Justerbar hovedstøtte (d) Højdejusteringsanordning til hovedstøtte (e) Sædepude (f) Kollisionsværn (g) Seleføring, gruppe 1 (h) Hofteseleføring, gruppe 2/3 (i) Skulderseleføring (j) Lineær beskyttelse mod sidepåkørsel (k) Latch-Connect-kroge (l) Latch-justeringsanordning (m) ISOFIX-forankringspunkter INDLEDENDE INSTALLATION Forbind ryglænet (b) med sædepuden (e) ved at hægte griberne på sædepudens aksel. Ryglænet (b) bøjes derefter fremad. Placér kollisionsværnet (f) på sædepuden (e).

KORREKT POSITION I BILEN

Autostolen kan med Latch-Connect-systemet gemt væk anvendes på alle bilsæder med automatiske trepunktssikkerhedsseler, som i bilens instruktionsbog er godkendt til "universel" brug. En ”semi-universel” certicering gives til fastholdelsessystemer, som er forbundet til bilen med Latch-Connect-systemet. Af denne grund kan Latch- Connect-systemet kun anvendes i visse biler. Der henvises til den vedlagte liste over godkendte biltyper. Den nyeste version ndes på www.cybex-online.com. Hvis barnet er højere end 135 cm, kan foreneligheden mellem Pallas B-Fix og din bil være reduceret. Gennemgå biltypelisten for at kontrollere, om autostolen kan bruges i alle hovedstøttepositioner uden begrænsninger. I undtagelsestilfælde kan autostolen også bruges på forreste passagersæde. Overhold altid bilproducentens anbefalinger.

• ryglænene i bilen er låst i lodret position.

• autostolen, når den installeres på forreste passagersæde, justeres så langt tilbage så muligt uden at påvirke seleføringen.

2. Forlæng stropperne i Latch-Connect-systemet ved hjælp af

justeringsanordningen (l).

3. Fastgør Latch-Connect-krogene (k) til ISOFIX-forankringspunkterne (m).

4. Stram Latch-Connect-systemet ved at trække i stroppen på

justeringsanordningen, indtil autostolens position er indstillet korrekt.

5. Sørg for, at hele autostolens ryglæn (b) er anbragt mod bilsædets ryglæn.

Hvis bilens hovedstøtte er i vejen, skal den trækkes opad, så langt den kan komme, eller helt fjernes (undtagen på bagudvendte bilsæder).

6. Kontroller, at autostolen sidder ordentligt fast ved at prøve at rykke den ud af

ISOFIX-forankringspunkterne (m).

7. Hvis autostolen bruges uden Latch-Connect-system, kan dette gemmes

Ved hjælp af Latch-Connect-systemet kan du fastgøre CYBEX Pallas B-Fix til bilen og derved øge dit barns sikkerhed. Barnet skal stadig sikres med trepunktsselen i din bil og kollisionsværnet til gruppe 1.

AFMONTERING AF AUTOSTOLEN I BILEN

Udfør installeringstrinnene i omvendt rækkefølge.

1. Løsn stropperne ved hjælp af justeringsanordningen (l).

Hovedstøtten (c) kan justeres med højdejusteringsanordningen (d), som bender sig bag på hovedstøtten (c). Justér hovedstøtten, så der er maks. 2 cm afstand (ca. 2 ngres bredde) mellem barnets skulder og hovedstøtten (c).

Hovedstøttens højde kan stadig justeres, mens autostolen er installeret i bilen. KORREKT INSTALLATIONSMETODE Gruppe 1 9 ‒ 18 kg Gruppe 2/3 15 ‒ 36 kg Installeringsmetode med kollisionsværn uden kollisionsværn Installering51

nøjagtigt mellem armlænene og sædepudens siddeade.

2. Træk bilens sikkerhedssele helt ud.

4. Lås bilens sikkerhedssele i selespændet. Den skal låse på plads med et

5. Stram hofteselen ved at trække skulderselen bagud.

6. Før skulderselen parallelt med hofteselen tilbage i seleføringen (g), og træk

i skulderselen for at stramme. Sørg for, at begge selens to dele dækker hele kollisionsværnets bredde (f) i seleføringen (g).

7. Før nu skulderselen stramt gennem seleføringen på kollisionsværnet (g),

indtil den er fastspændt inde i seleføringen.

8. Anbring skulderselen mellem hovedstøtte (c) og ryglæn (b). Skulderselen

behøver ikke at blive ført gennem skulderseleføringen (i).

ÆNDRING FRA GRUPPE 1 TIL GRUPPE 2/3

Fjern kollisionsværnet (f), så snart dit barn vejer 18 kg.

Bemærk, at det ikke er tilladt at ændre fra gruppe 1 til gruppe 2/3, hvis dit barn vejer mindre end 15 kg. Opbevar kollisionsværnet på et sikkert sted.

1. Før bilens sele rundt om dit barn, og sæt seletungen ind i selespændet. Den

skal låse på plads med et hørligt "KLIK".

4. På siden af autostolen, ved siden af selespændet, skal skulderselen og

hofteselen sammen sættes ind i hofteseleføringen (h).

5. Før skulderselen gennem skulderseleføringen (i) , indtil den bender sig

inde i seleføringen.

6. Sørg for, at skulderselen krydser dit barns kraveben, og at den ikke rører

ved barnets hals. Juster eventuelt højden på hovedstøtten (c) for at ændre selens position. AFTAGNING OG PÅSÆTNING AF SÆDEBETRÆK Autostolens betræk består af re dele (nakkestøtte, skulderdel, sædepude, kollisionsværn). Disse holdes på plads ere steder af tryklåse. Når alle tryklåse er åbnet, kan de enkelte dele af betrækket fjernes. Betrækket sættes på igen ved at følge anvisningerne for aftagning i modsat rækkefølge.

Betrækket må kun vaskes i et skåneprogram ved 30 °C for at undgå misfarvning af sto󰀨et. Betrækket må ikke vaskes sammen med andet vasketøj, og det må ikke tørres i tørretumbler eller i direkte sollys.

PRODUCENTENS GARANTI- OG BORTSKAFFELSESBESTEMMEL-

SER CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Tyskland) yder 3 års garanti på dette produkt. Garantien er gyldig i det land, hvor produktet oprindeligt blev solgt af en forhandler til en kunde. Indholdet af garantien og alle væsentlige oplysninger, der kræves for at garantien kan gøres gældende, ndes på vores hjemmeside go.gb-online.com/manufacturer-warranty-car-seats. Hvis en garanti er vist i artikelbeskrivelsen, forbliver dine juridiske rettigheder over for os vedrørende mangler upåvirket. De bestemmelser, der gælder for bortska󰀨else af a󰀨ald i dit land, skal overholdes.52
